設定 System Center 2012 R2 Virtual Machine Manager (儲存 移轉 存放功能)

[ 移轉存放裝置 ]

開啟 System Center Virtual Machine Manager
點選 VM 和服務 (所有主機)
點選 HyperV74
選擇 CloudVMUser01 (右鍵)

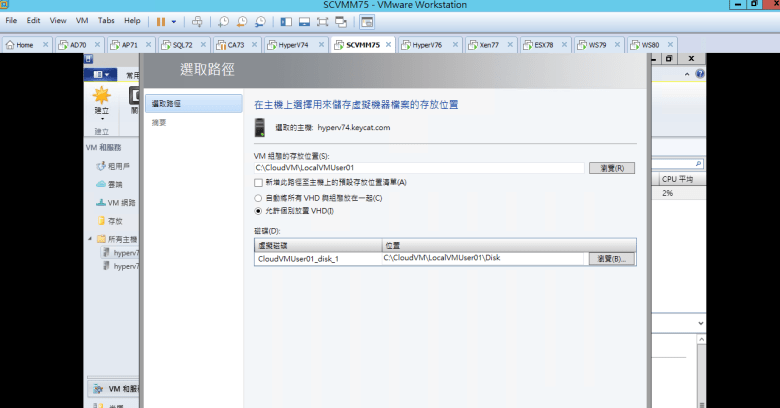

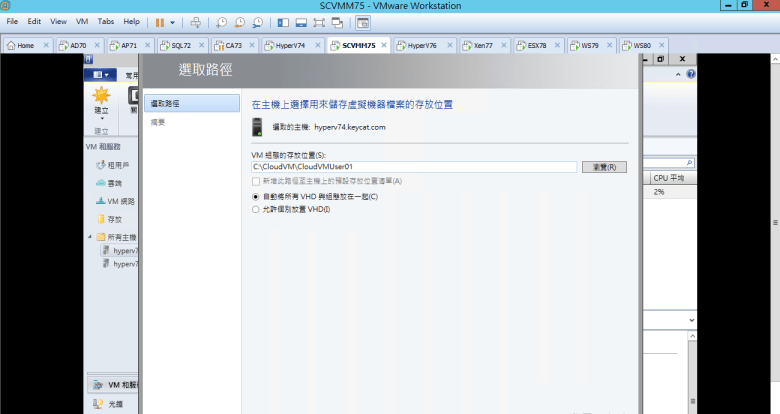

在 選取路徑 頁面
已選取的虛擬主機 HyperV74.keycat.com
在 VM 組態的存放位置 C:\CloudVM\CloudVMUser01 (原先建立存放的位置)
在此底下可選 自動將所有 VHD 與 組態 [ 放在一起 ] 或 允許 [ 個別放置 ] VHD

點選 瀏覽
變更為 C:\CloudVM\LocalVMUser01 (VM 組態 存放新的位置)
[ Ps.如勾選 新增此路徑至主機上的預設存放位置清單 (自動新增位置清單) ]

變更 儲存放置虛擬機 VM Disk 的位置
點選 允許個別放置 VHD
[ Ps.原本預設位置為 C:\CloudVM\CloudVMUser01\Disk 資料夾內 ]

點選 瀏覽
變更 C:\CloudVM\LocalVMUser01 (儲存虛擬機 Disk 新的位置)
點選 下一步

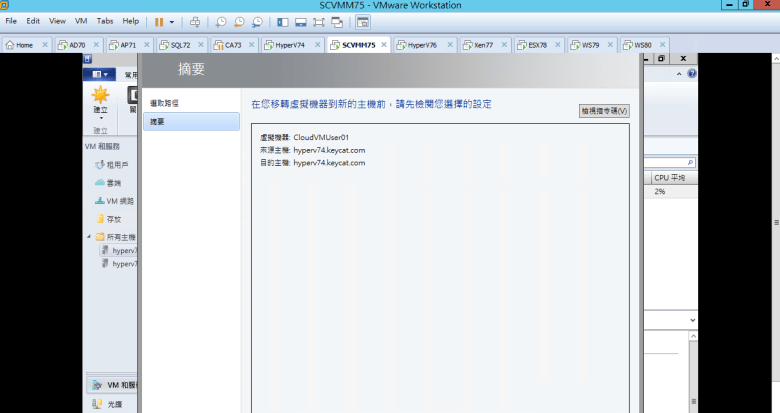

在 摘要 頁面
確認 虛擬主機 無誤
點選 移動

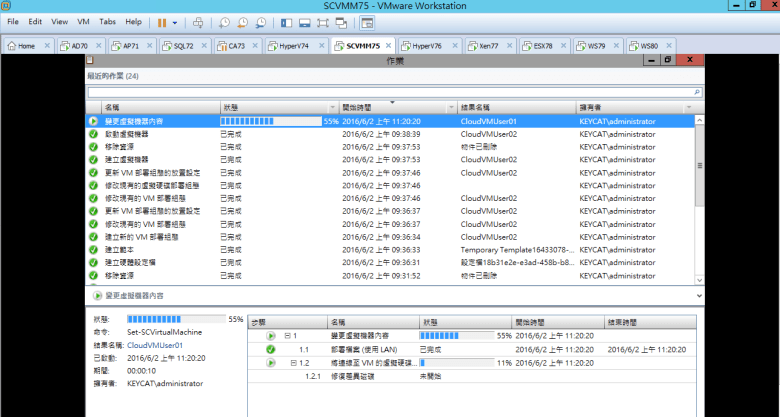

在 作業 視窗
請等待 移轉存放位置

等待一段時間

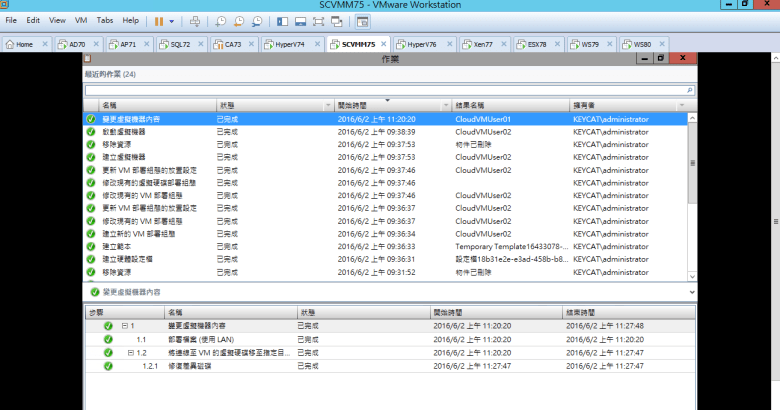

在 作業 視窗 (確認 移轉完成)
請至 剛移轉到目的地資料夾
檢查確認 移轉成功

檢查是否移轉 VHD Disk 檔案

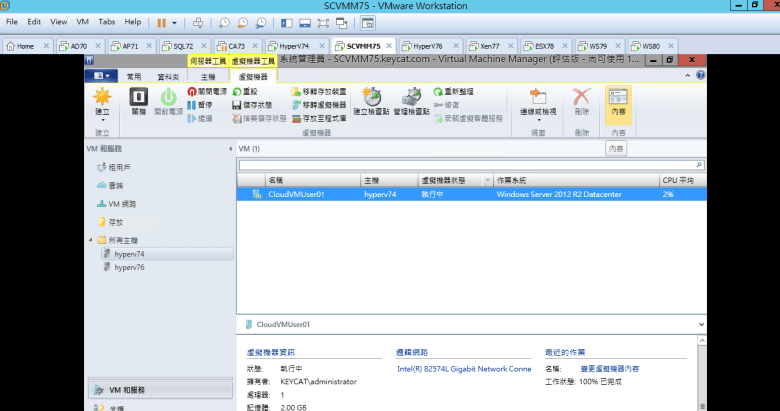

返回 System Center Virtual Machine Manager
點選 VM 和服務 (所有主機)
選擇 HyperV74 (CloudVMUser01) 右鍵 (內容) 或 點右上角 內容

點選 硬體組態 (匯流排組態)
選擇 IDE 裝置 (CloudVMUser01)
檢查 C:\CloudVM\LocalVMUser01\Disk\CloudVMUser01_disk_1.vhdx (目前 Disk 存放位置已變更)

[ 移轉虛擬機器 ]

開啟 System Center Virtual Machine Manager
點選 VM 和服務 (所有主機)
點選 HyperV74

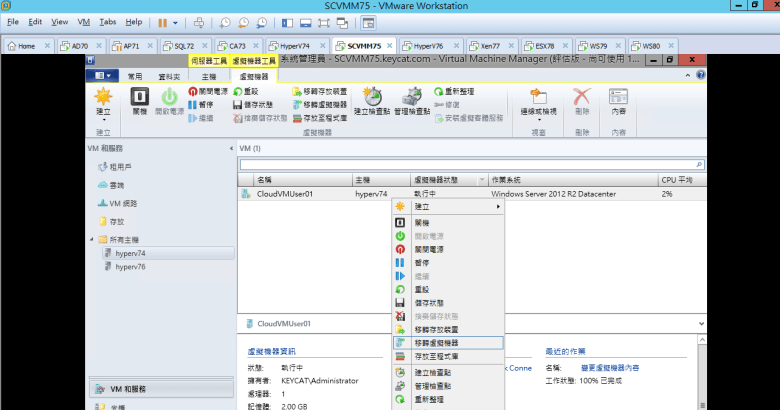

選擇 CloudVMUser01 (右鍵)

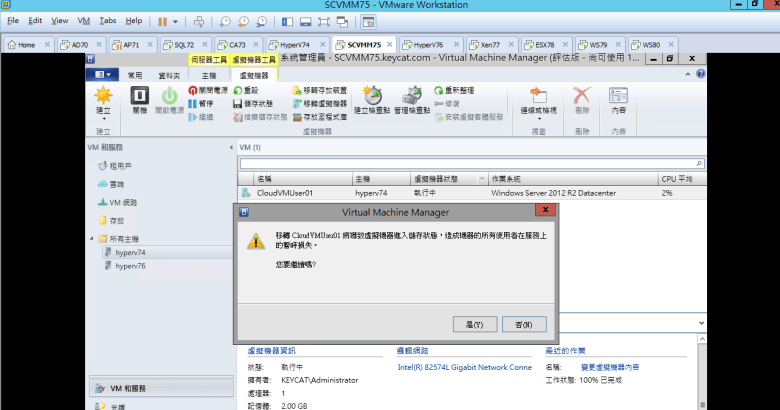

跳出警告
移轉 CloudVMUser01 將導致虛擬機器進入儲存狀態 造成機器的所有使用者在服務上的暫時損失
(如確認要進行移轉 該虛擬主機 請暫停作業)

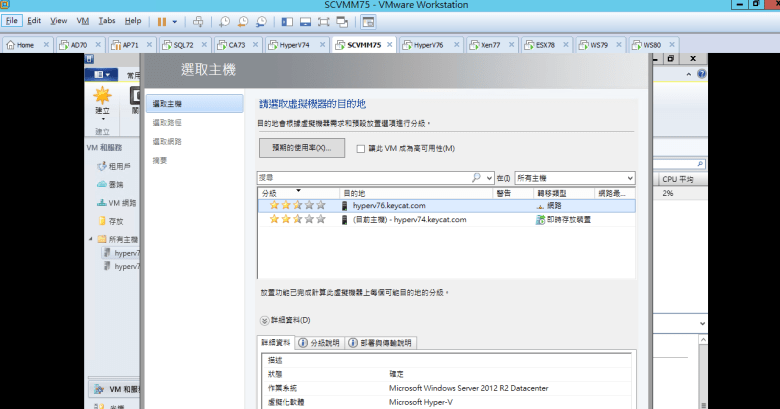

在 請選取虛擬機器的目的地
選擇 HyperV76.keycat.com (從目前 HyperV74.keycat.com 要進行移轉至 [ 選取 ] 目的地)

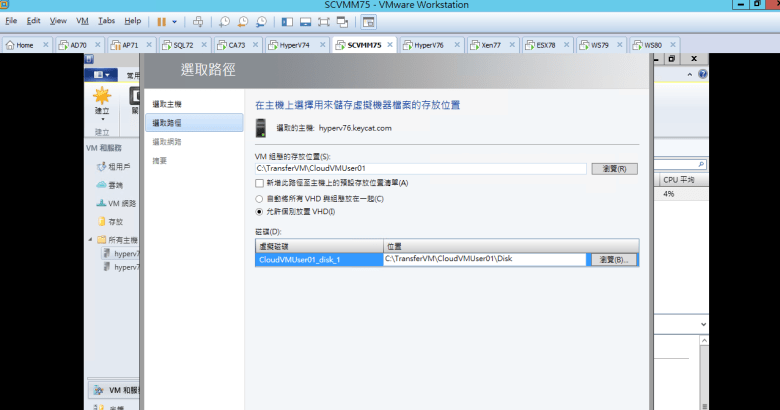

在 主機上選擇用來儲存虛擬機器檔案的存放位置
選取的主機 HyperV76.keycat.com
在 VM 組態的存放位置
( 預設 C:\ProgramData\Microsoft\Windows\Hyper-V\ )
( 在 HyperV76.keycat.com 建立資料夾 C:\TransferVM )

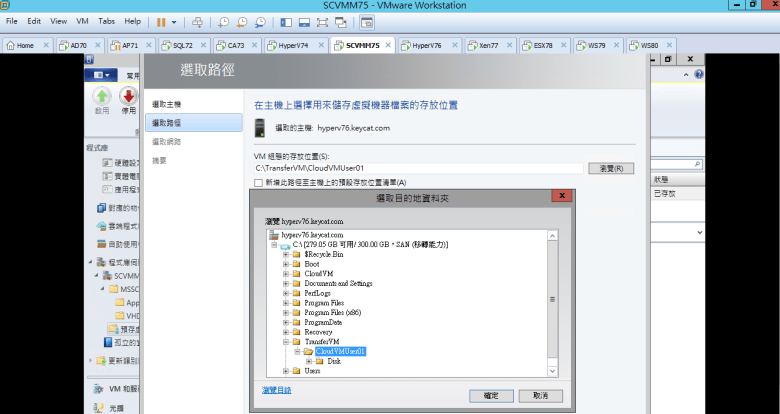

選擇 C:\TransferVM (瀏覽目錄)

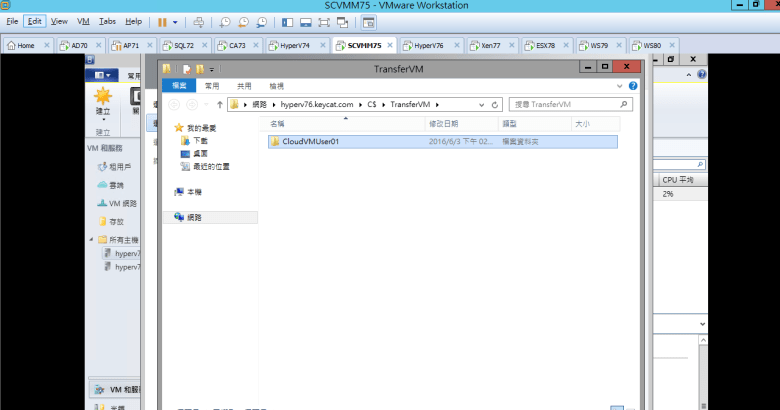

在資料夾底下 C:\TransferVM
右鍵 (新增資料夾)
輸入 CloudVMUser01 (要轉入的虛擬機器存放位置)

返回 System Center Virtual Machine Manager
點選 C:\ (點擊 – 符號 再展開 + 符號 進行重新整理)

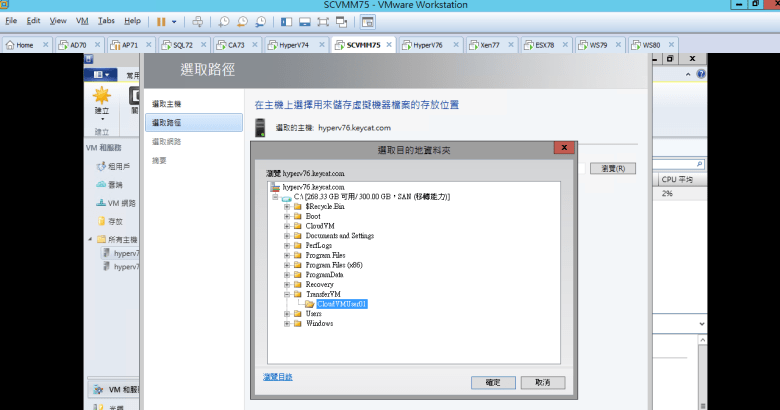

選擇 C:\TransferVM\CloudVMUser01 (確定) (其實直接點選 C:\Transfer 會直接建立)

勾選 新增此路徑至主機上的預設存放位置清單 (如勾選會使用預設路徑)
選擇 允許個別放置 (瀏覽 C:\TransferVM\Disk)
點選 下一步

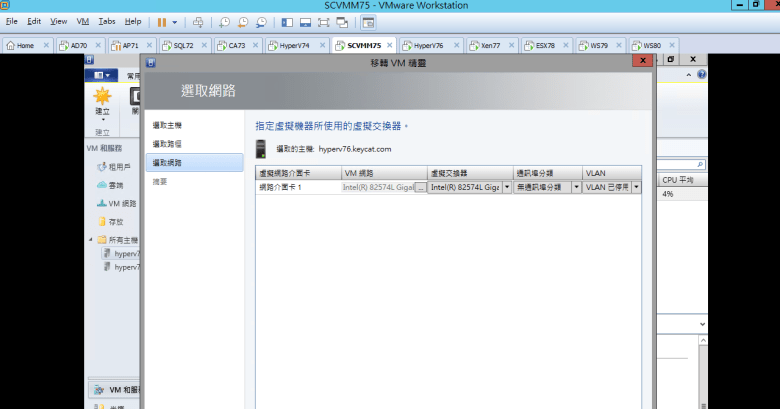

在 指定虛擬機器所使用的虛擬交換器
檢查 VM 網路 確認設定無誤
點選 下一步

在 摘要 頁面
設定項目 確認無誤
點選 移動

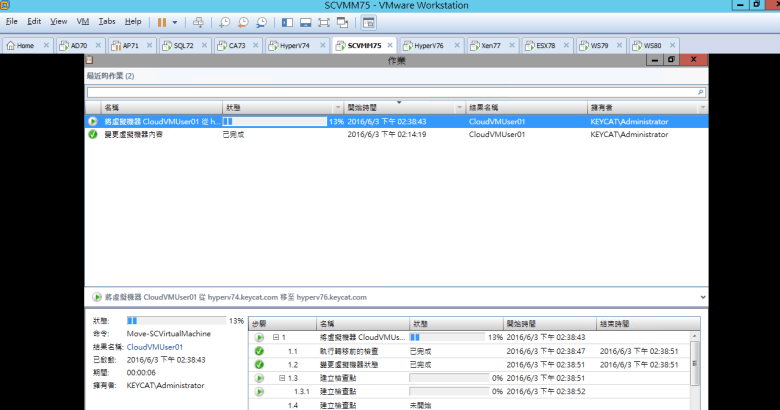

在 作業 頁面
確定 虛擬機器 從 HyperV74.keycat.com 移轉至 HyperV76.keycat.com 進行中
請等待一些時間

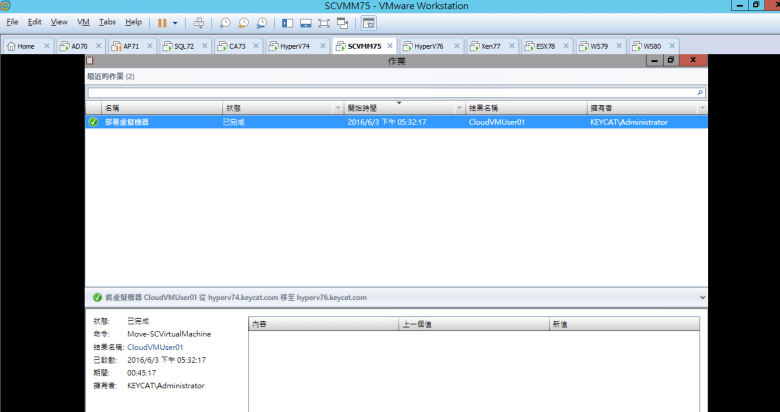

在 作業 頁面
確認移轉完成 無錯誤

返回 System Center Virtual Machine Manager
選擇 VM 和服務 (所有主機)
點選 HyperV74 (發現 CloudVMUser01 已消失)

返回 System Center Virtual Machine Manager
選擇 VM 和服務 (所有主機)

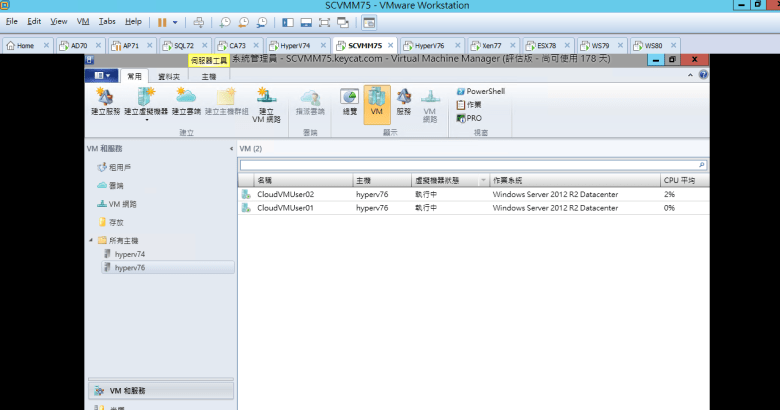

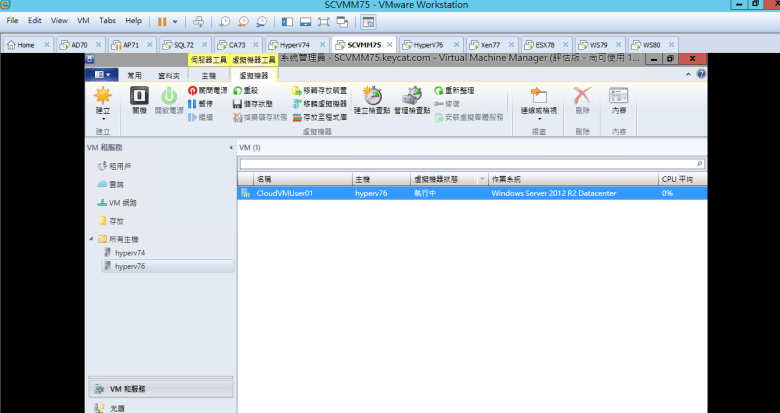

點選 HyperV76 (則會發現 CloudVMUser01 搬移成功)

點選 CloudVMUser01 虛擬機器 (確認狀態 執行中)

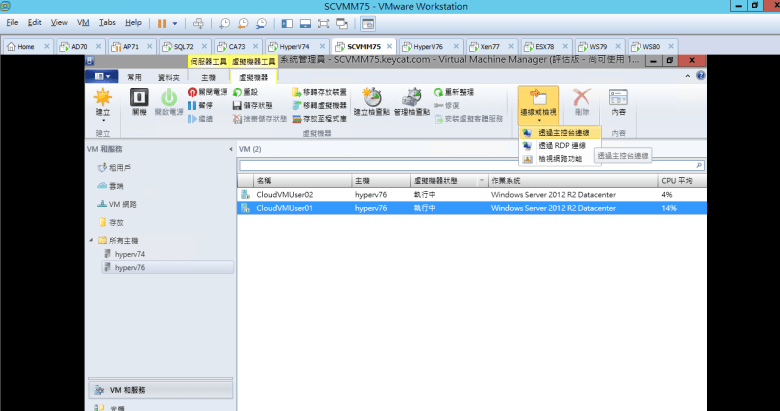

點選 連線或檢視 (透過主控台連線)
點選 透過 RDP 連線 (需開啟遠端連線)

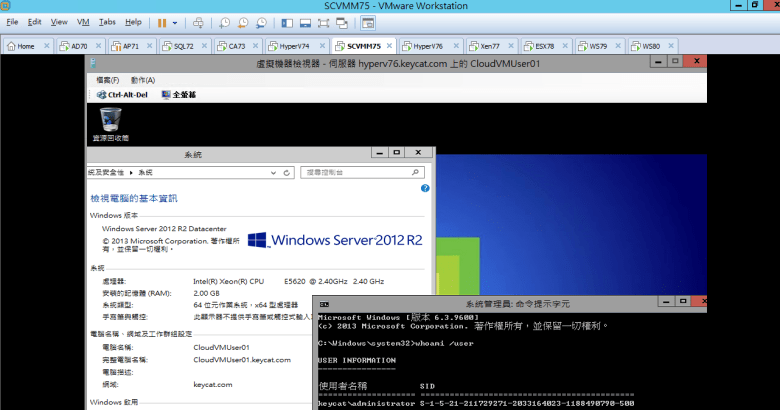

確認移轉成功 檢查(SID) cmd > whoami /user

[ 檢查 Hyper-V Server (HyperV74) ]

確認虛擬機器 是否有移轉成功

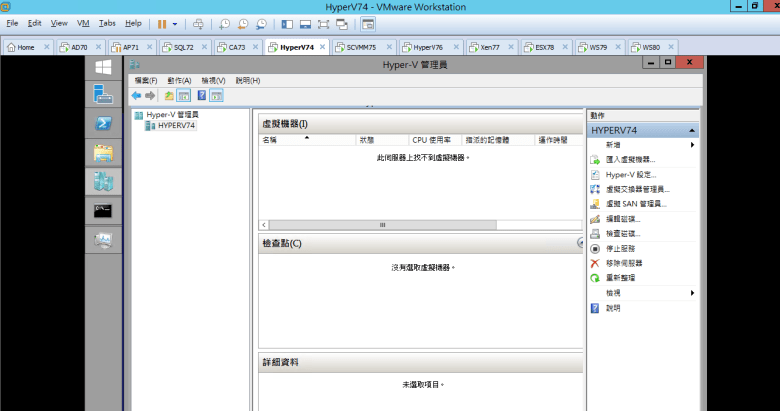

在 Hyper-V 管理員 是找不到虛擬機器 (CloudVMUser01)

在 Hyper-V Server (HyperV74)

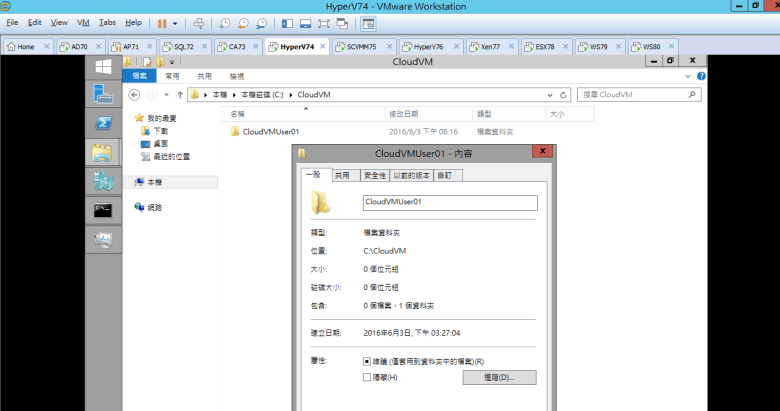

儲存虛擬機器位置 (C:\CloudVM\CloudVMUser01) 是否搬移成功

(檢查 Hyper-V Server (HyperV76))
確認虛擬機器 是否有移轉成功

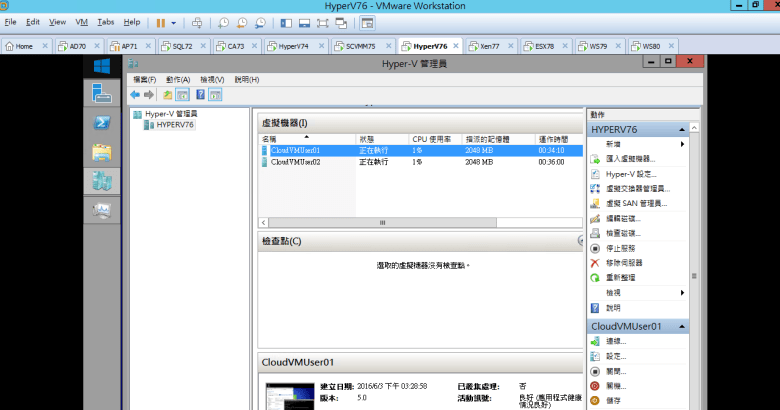

在 Hyper-V 管理員 找到虛擬機器 (CloudVMUser01)

在 Hyper-V Server (HyperV76)
儲存虛擬機器位置 是否搬移至 (C:\TransferVM\CloudVMUser01)

[ 存放至程式庫 ]

開啟 System Center Virtual Machine Manager
點選 VM 和服務 (所有主機)
點選 HyperV76

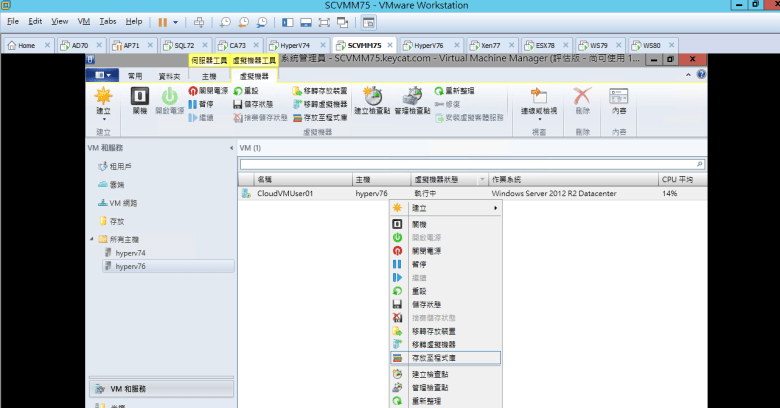

選擇 CloudVMUser01 (右鍵)

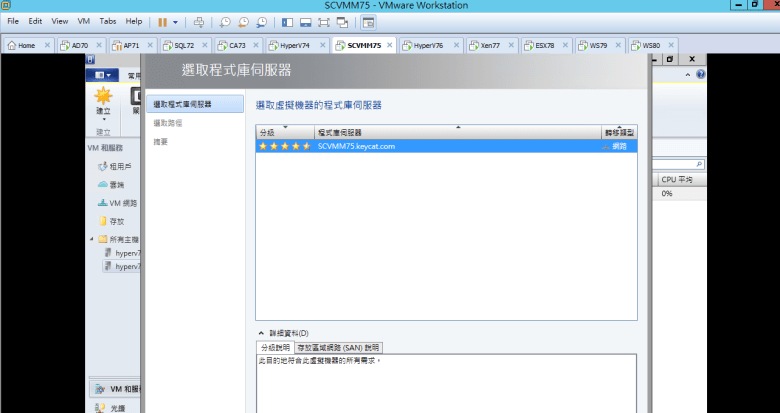

選擇 SCVMM75.keycat.com (程式庫伺服器)
點選 下一步

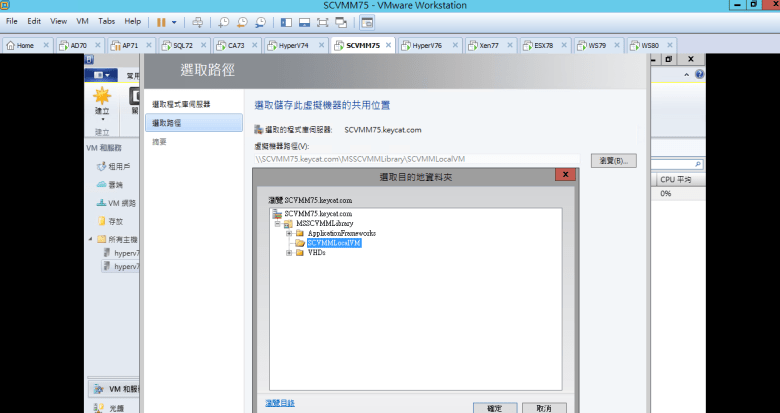

存放 虛擬機器路徑
點選 瀏覽 (在程式庫底下 建立 SCVMMLocalVM)
點選 下一步

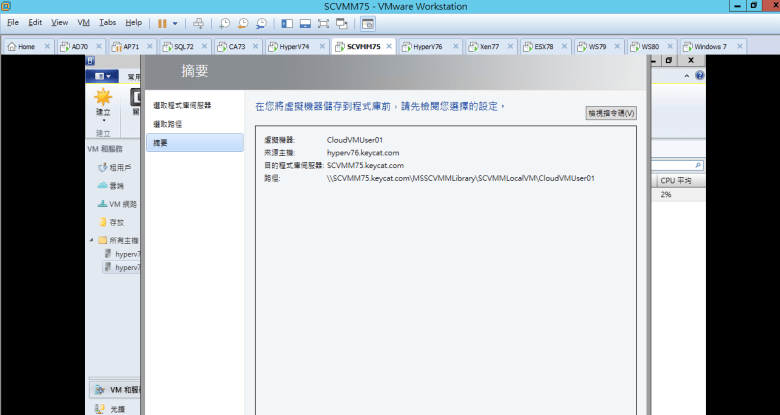

在 摘要 頁面
檢查確認 (虛擬機器名稱 來源主機位置 目的程式庫伺服器位置 路徑存放)
點選 存放

在 作業 頁面
查看 目前進度狀態
請等待狀態 已完成

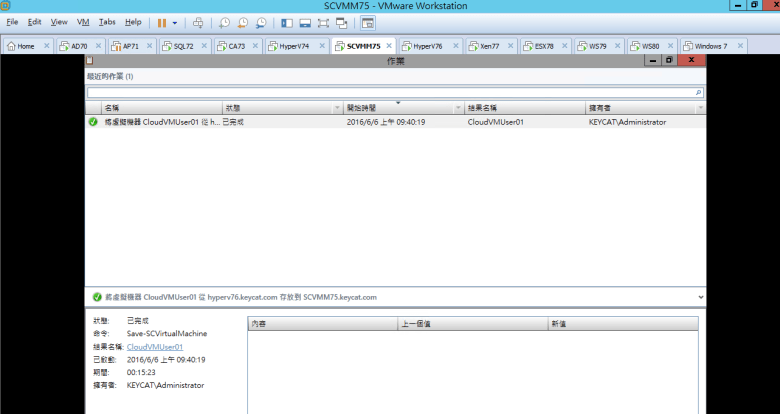

在 作業 頁面
確認狀態 已完成 時候
關閉(或縮小)視窗

返回 System Center Virtual Machine Manager (SCVMM75)

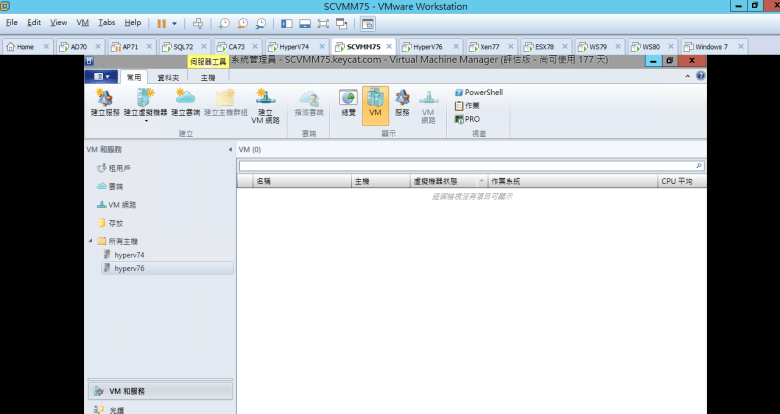

在 VM 和服務 (所有主機)
點選 HyperV76
確認 CloudVMUser01 已消失 (已經存放至程式庫)

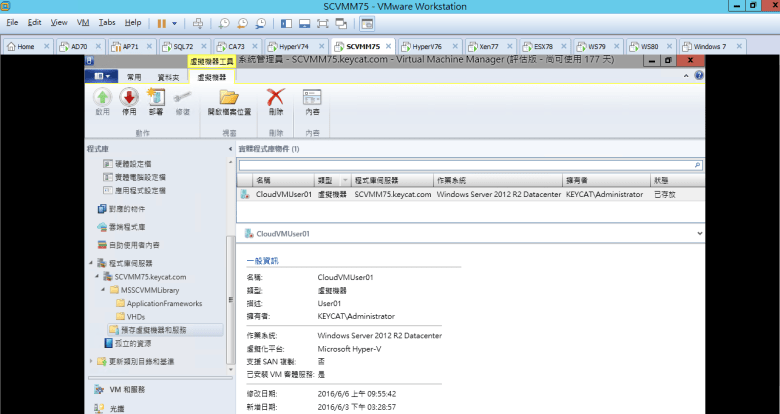

在 程式庫伺服器 頁面
點選 SCVMM75.keycat.com (底下 預存虛擬機器的服務)
查看 已存放置 (CloudVMUser01) 程式庫伺服器

選擇 CloudVMUser01 虛擬機器

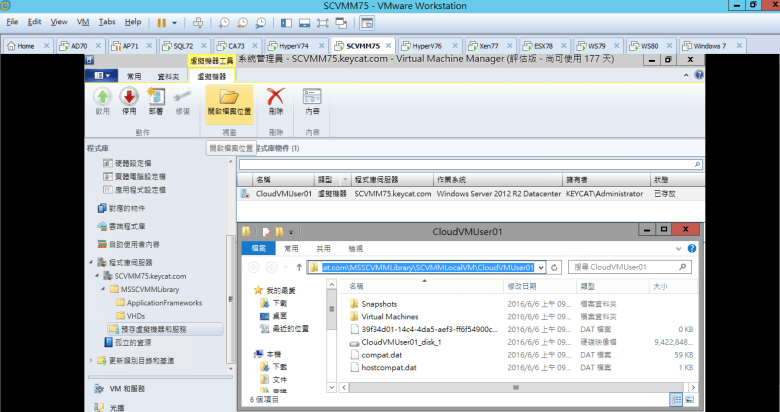

點選 開啟檔案位置 (右鍵)
查看 虛擬機器 已存放至程式庫伺服器
(\SCVMM75.keycat.com\MSSCVMMLibrary\SCVMMLocalVM\CloudVMUser01)

[ 停用 部署 虛擬機 ]
選擇 CloudVMUser01 虛擬機
點選 停用 (無法使用 部署虛擬機)
檢查 狀態 已存放(已停用)

[ 啟用 部署 虛擬機 ]
選擇 CloudVMUser01 虛擬機
點選 啟用 (可以使用 部署虛擬機)
檢查 狀態 已存放

[ 程式庫伺服器 部署虛擬機 至 Hyper-V Server ]

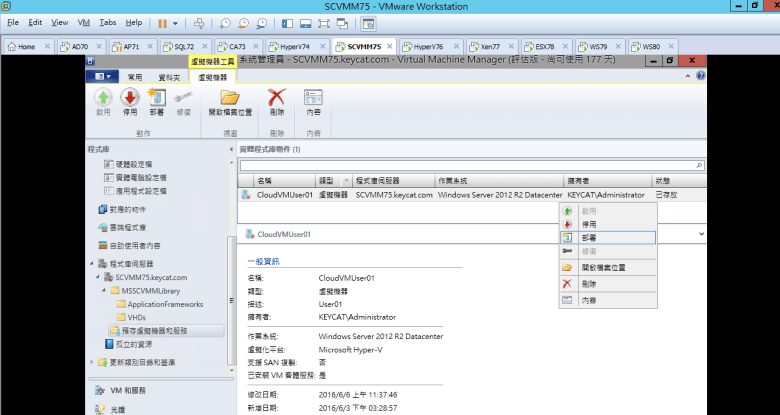

選擇 CloudVMUser01 (要部署至 Hyper-V Server 虛擬主機)
點選 部署 (右鍵)

在 選取主機 頁面
選擇 hyperv76.keycat.com (部署至 Hyper-V Server 位置)
點選 下一步

在 VM 組態的存放位置
點選 瀏覽 (C:\TransferVM\CloudVMUser01)
點選 下一步

在 選取網路 頁面
檢查 網路交換器 (網路介面卡)
點選 下一步

在 摘要 頁面
檢查確認 (虛擬機器名稱 來源程式庫伺服器位置 目的主機位置 路徑存放位置)
勾選 部署後立即啟動虛擬機器
點選 部署

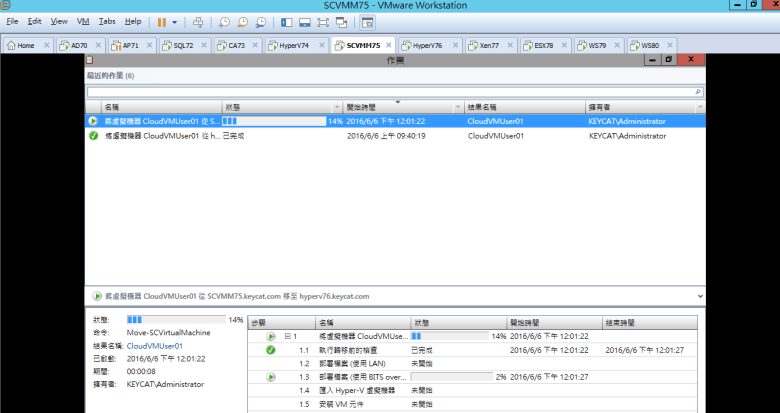

在 作業 頁面
等待 虛擬機 從程式庫伺服器 部署至 HyperV76.keycat.com

將虛擬機器 部署至 HyperV76.keycat.com 完成時
出現錯誤 (23801) (23753) 可以不需要理會
點選 關閉(或縮小)視窗
網路錯誤 詳細訊息
內部虛擬機器 從動態到靜態修改時的 IP 位址設定
Virtual Machine Manager 就會更新網路介面卡從動態到靜態 IPv4 Address Type
參考連結 https://support.microsoft.com/zh-tw/kb/2915463

返回 System Center Virtual Machine Manager
在 VM 和服務 (所有主機)
選擇 HyperV76
檢查 CloudVMUser01 (虛擬機狀態 執行中)

在 Hyper-V Server (HyperV76) 管理員
查看 目前已部署 CloudVMUser01 成功並執行中

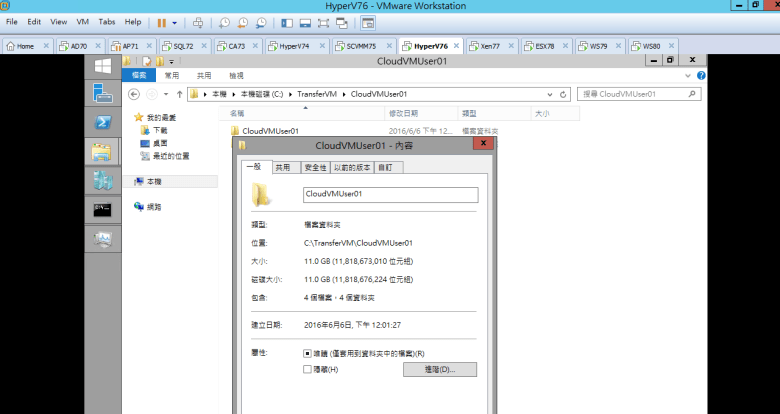

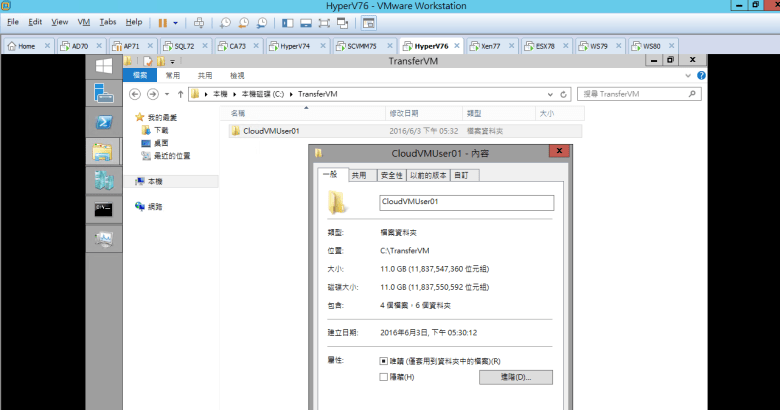

在 Hyper-V Server (HyperV76) 存放虛擬機器位置
存放 CloudVMUser01 的位置 (C:\TransferVM\CloudVMUser01)
查看 檔案移轉 已成功
