建置 System Center 2012 R2 Virtual Machine Manager

[ 建置環境 (4台 Windows Server 2012 R2 伺服器主機) ]
(Active Directory 網域控制站)
AD 70 (IP:192.168.110.70)

(Azure Pack 這台伺服器 主要是未來連接用SCVMM使用 本篇不使用)

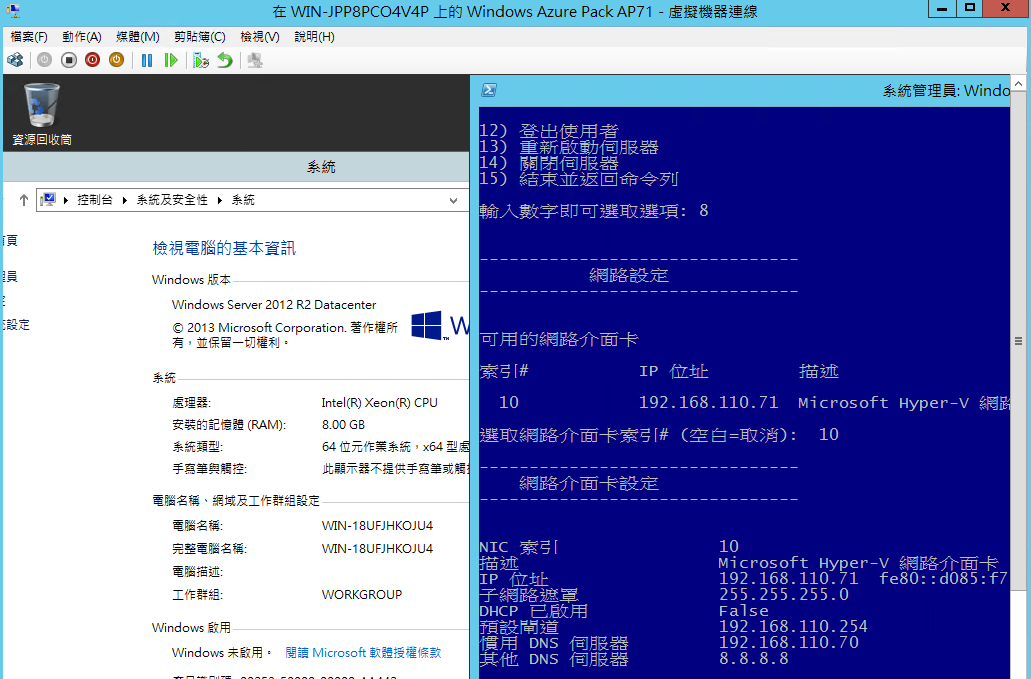

AP 71 (IP:192.168.110.71)

(SQL Server 資料庫)

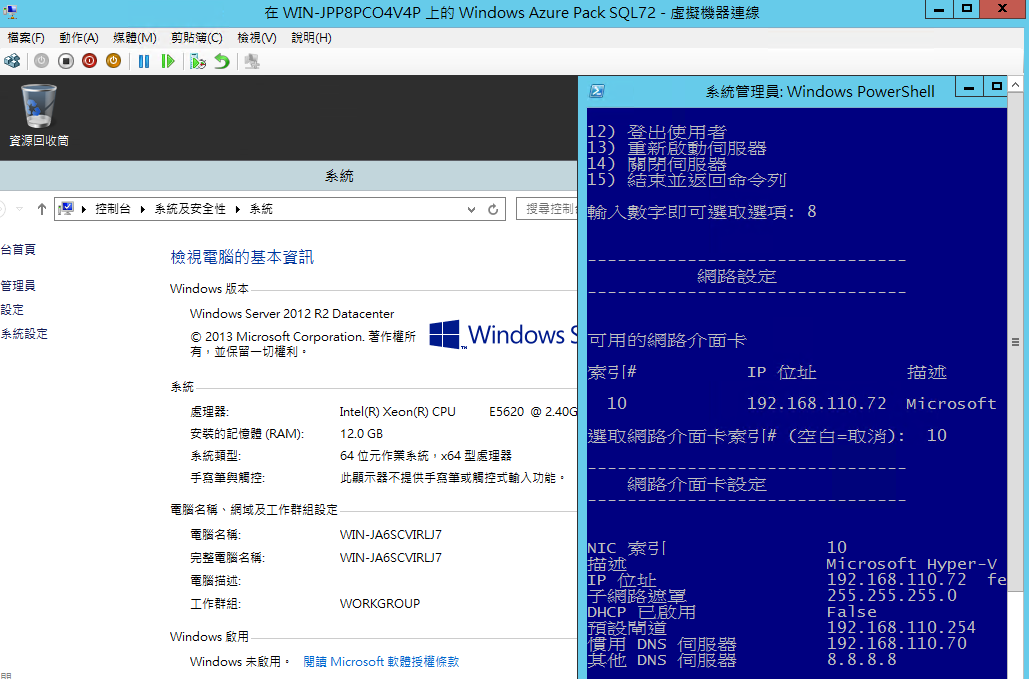

SQL 72 (IP:192.168.110.72)

(SCVMM 主要控制 虛擬伺服器平台)
System Center Virtual Machine Manager

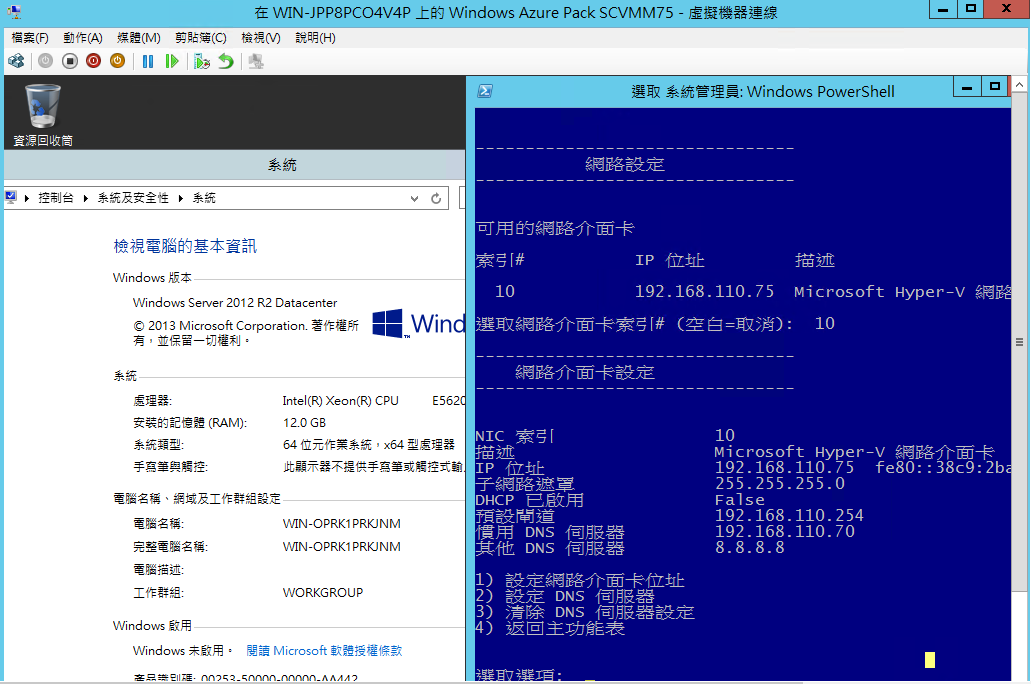

SCVMM75 (IP:192.168.110.75)

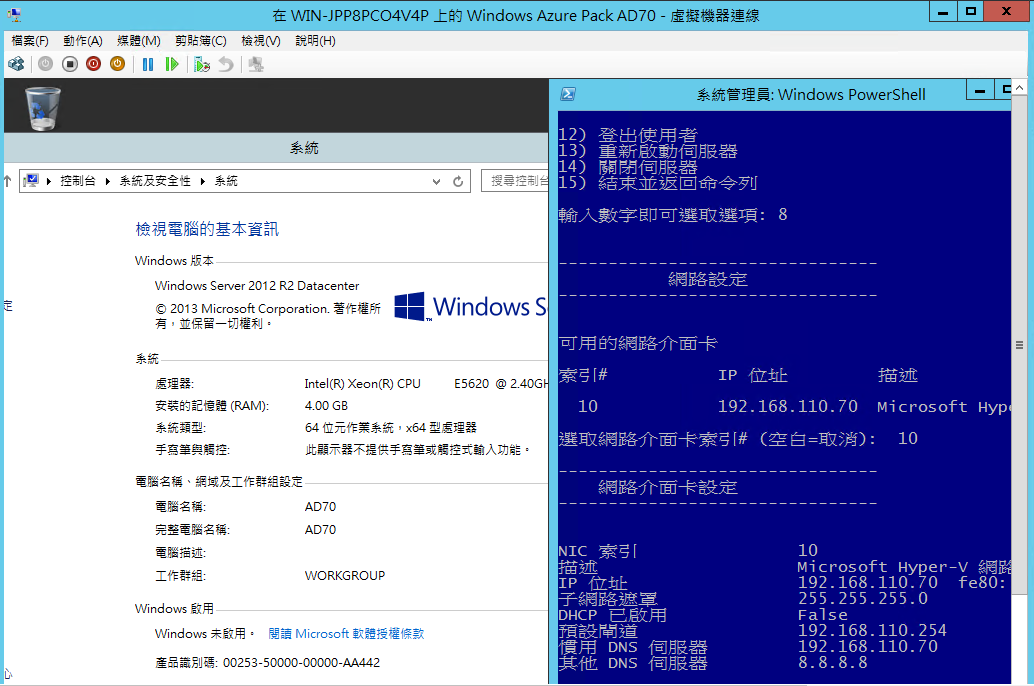

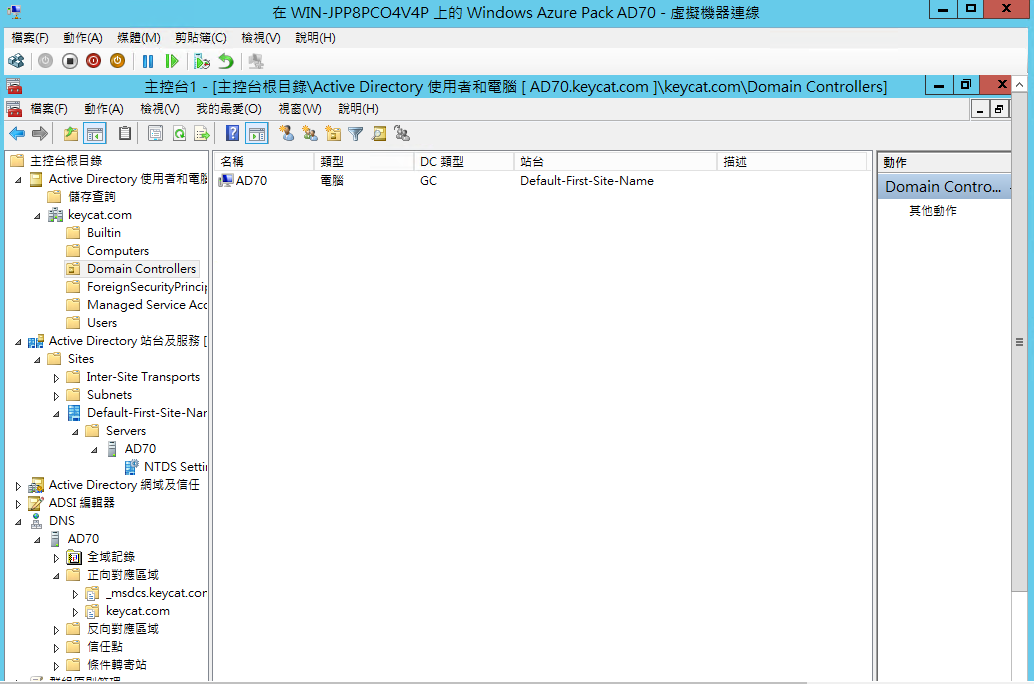

先建立 AD70 (網域控制站: keycat.com)

在 AD70 (網域控制站)
建立服務帳戶 (新增使用者) – SCVMMServiceAccount (Domain Users)

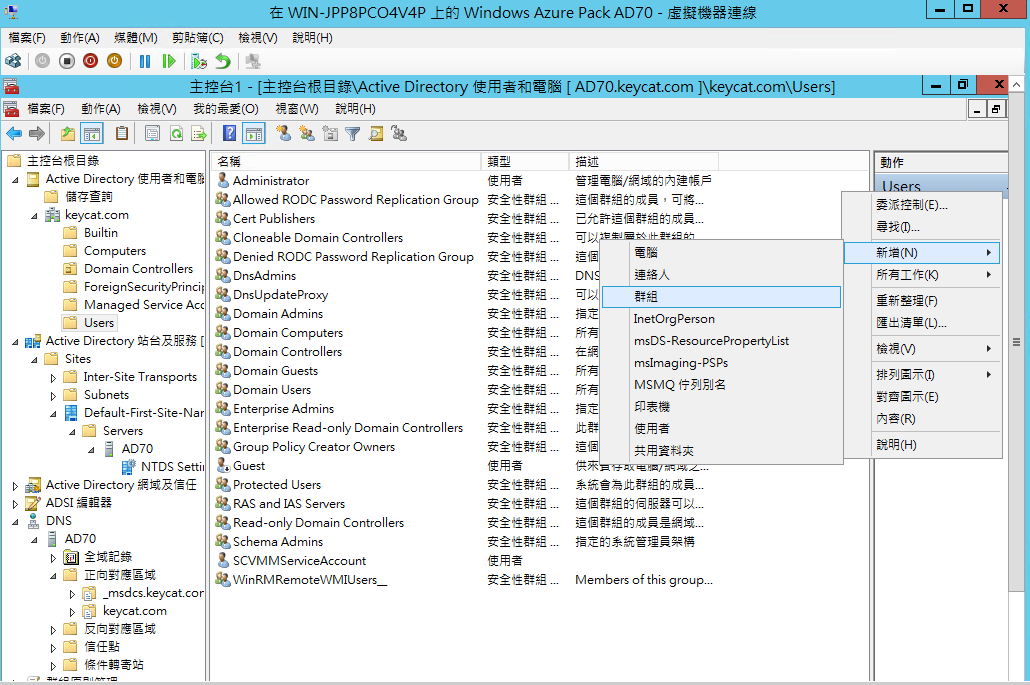

建立服務群組 (新增群組) – SCVMM Admins (安全性群組)

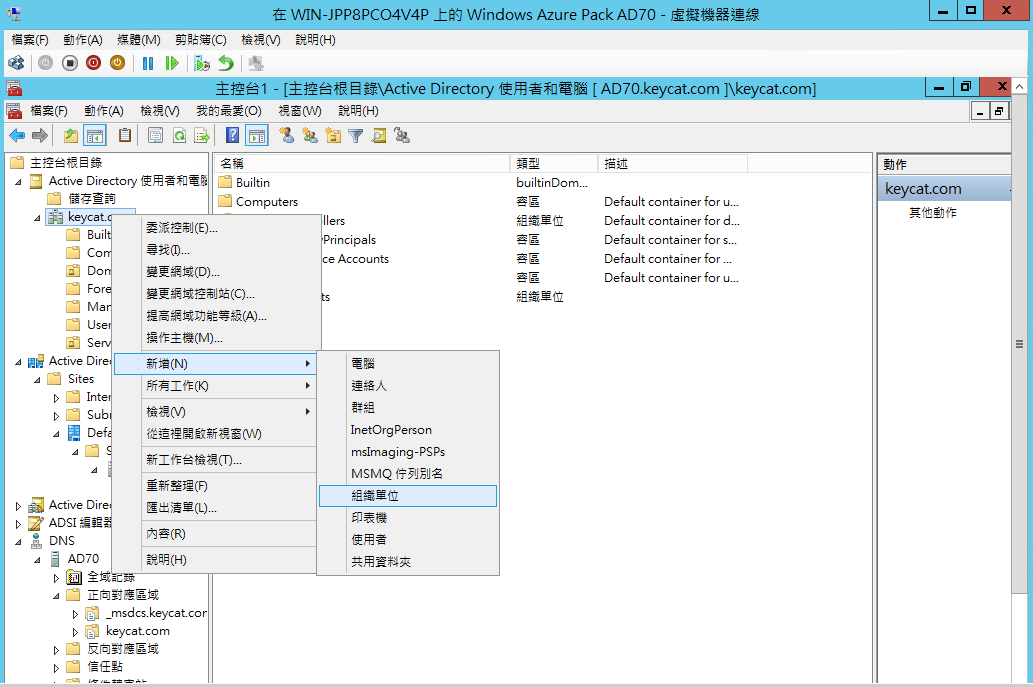

建立服務組織 (新增組織單位) – Service Accounts

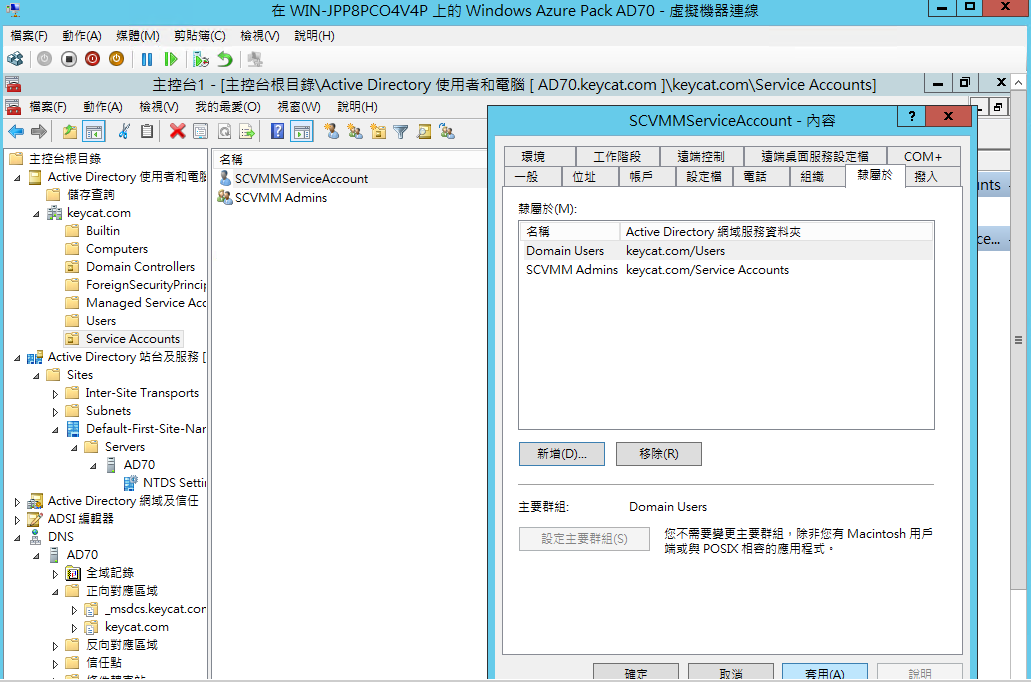

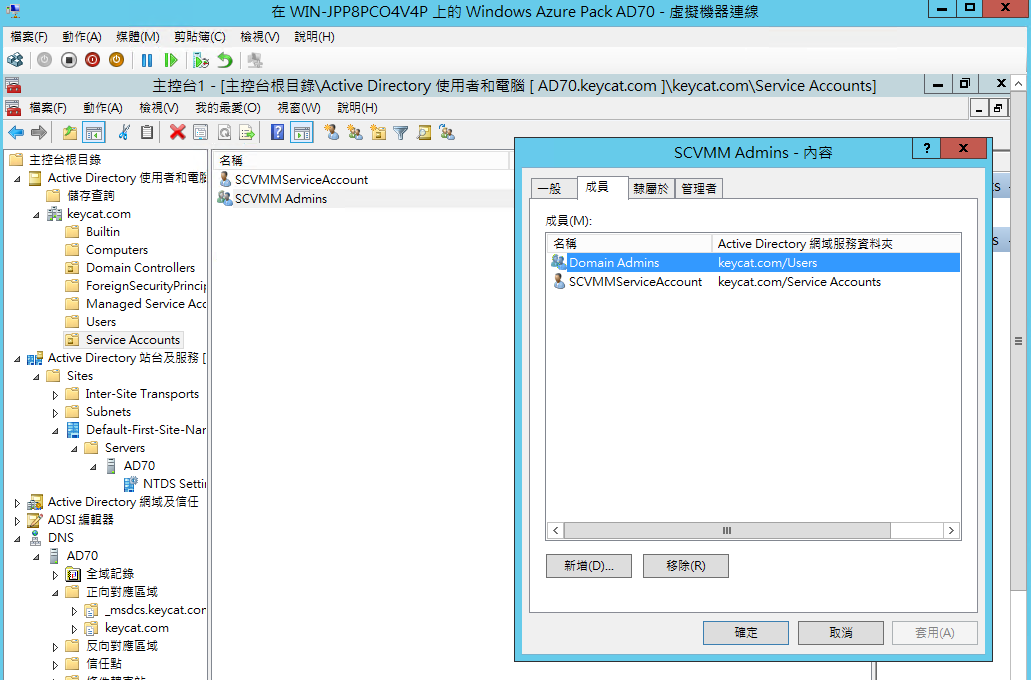

將剛建立 SCVMM Admins (加入到 SCVMMServiceAccount 使用者)

將剛建立 SCVMM Admins (加入 Domain Admins)

在 SCVMM75 伺服器主機中 新增 SCVMM Admins (到 Administrators 本機管理員)

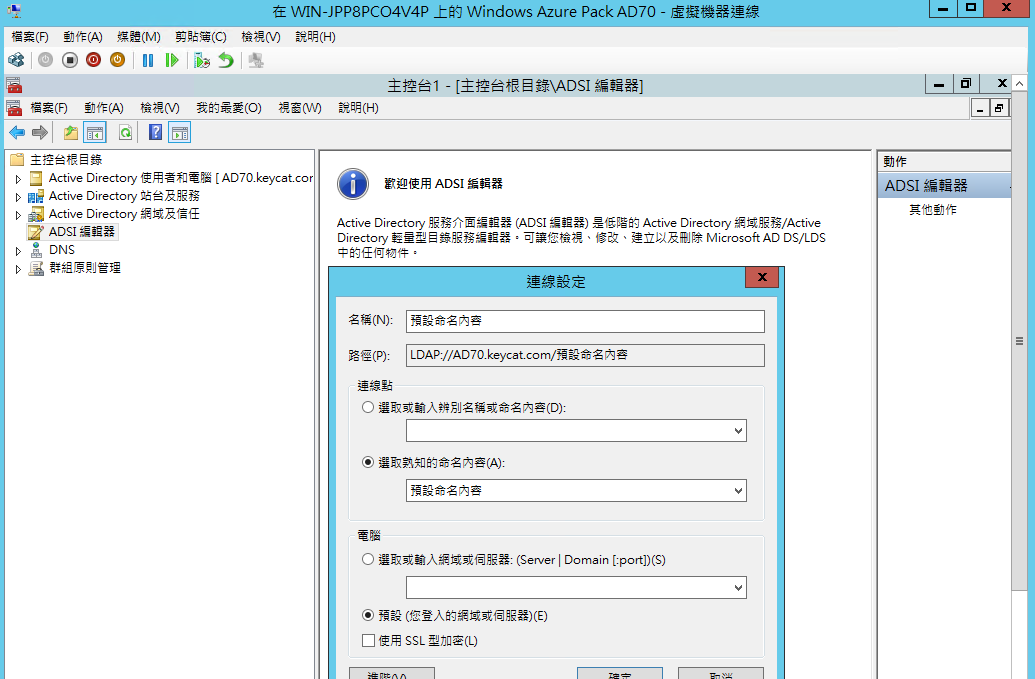

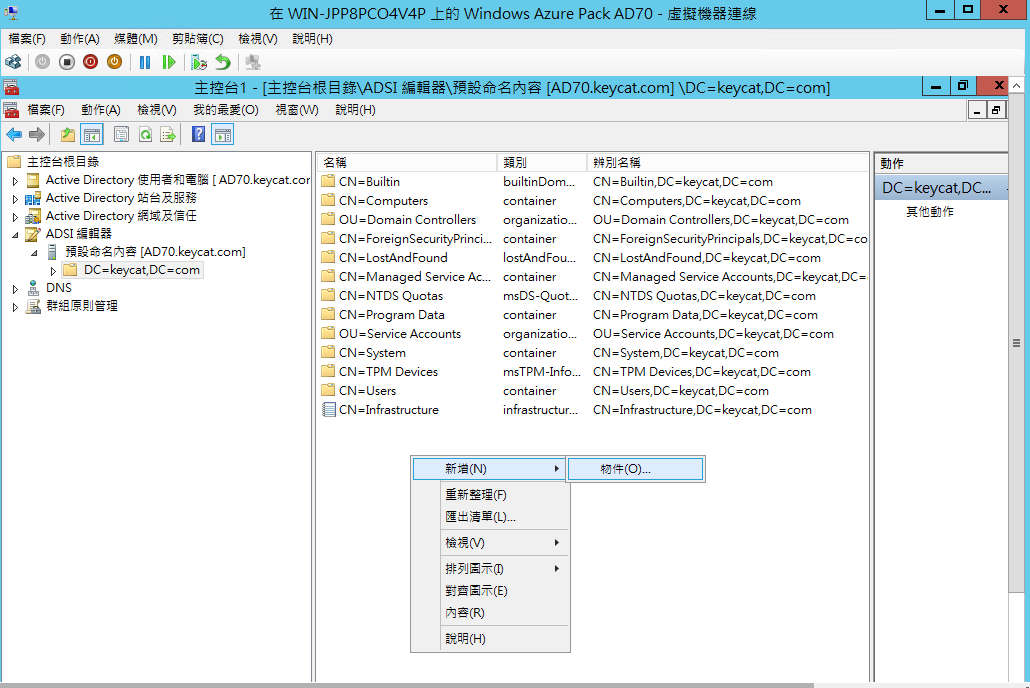

在 AD70 (網域控制站) 執行 Adsiedit.msc (確認連線點為 預設命名內容)

點選 DC=keycat DC=com (新增物件)
建立 Active Directory Container

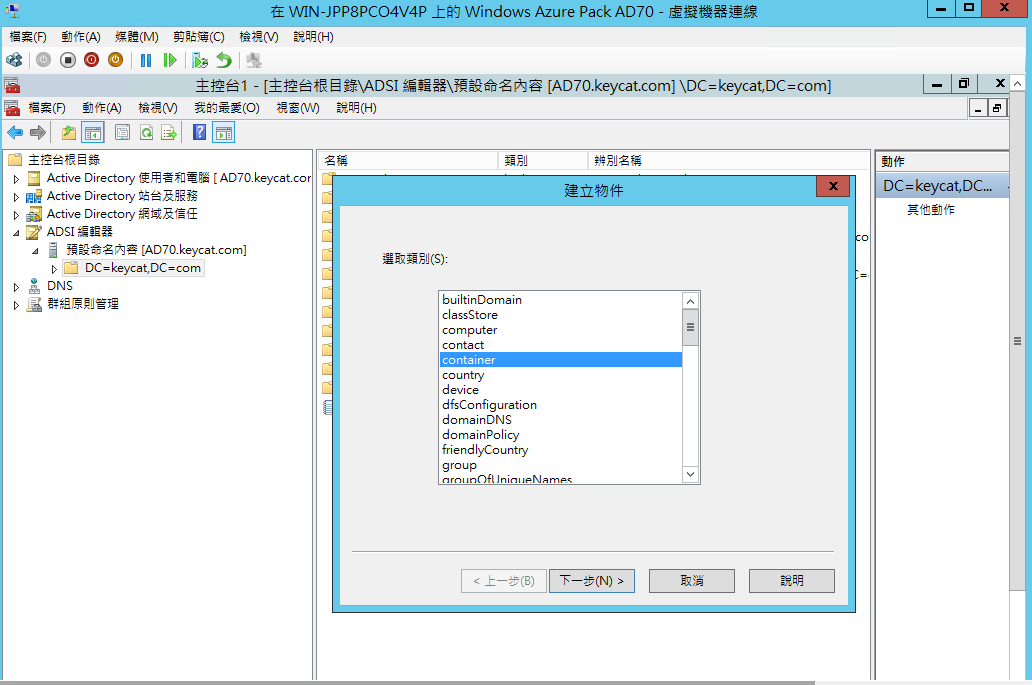

選擇 container 類別

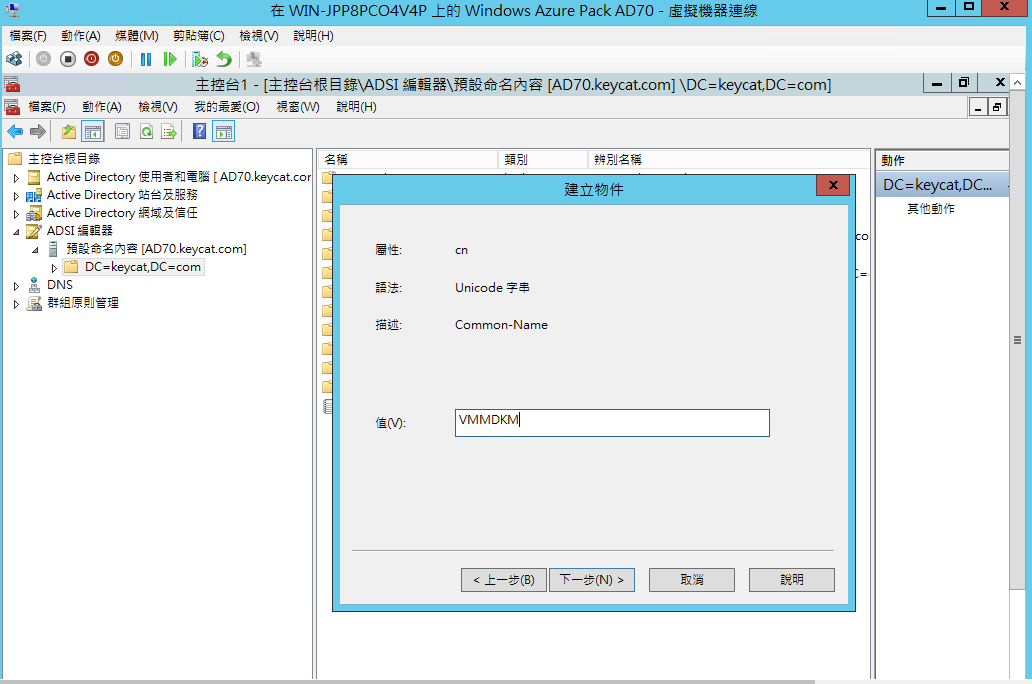

值內 輸入 VMMDKM (在 VMM 設定分散式金鑰管理 Distributed Key Management)

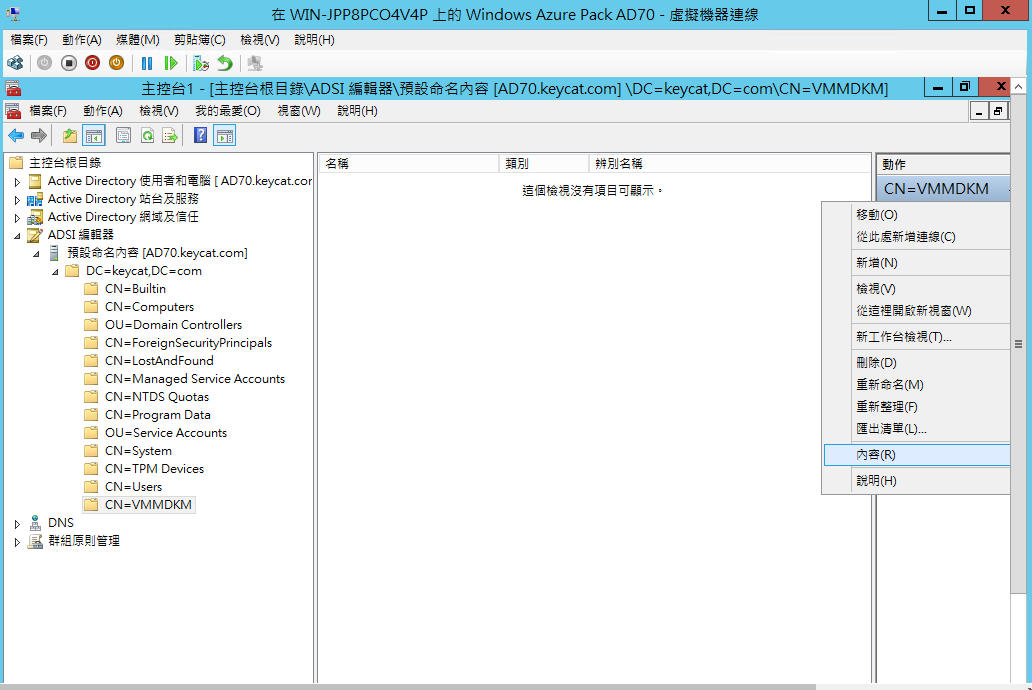

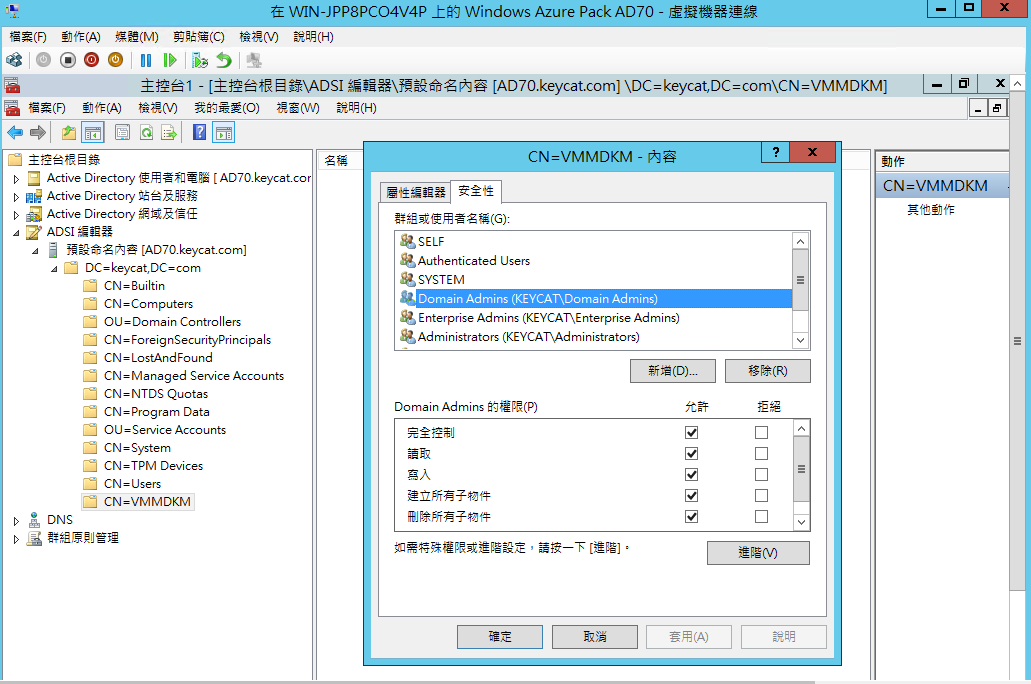

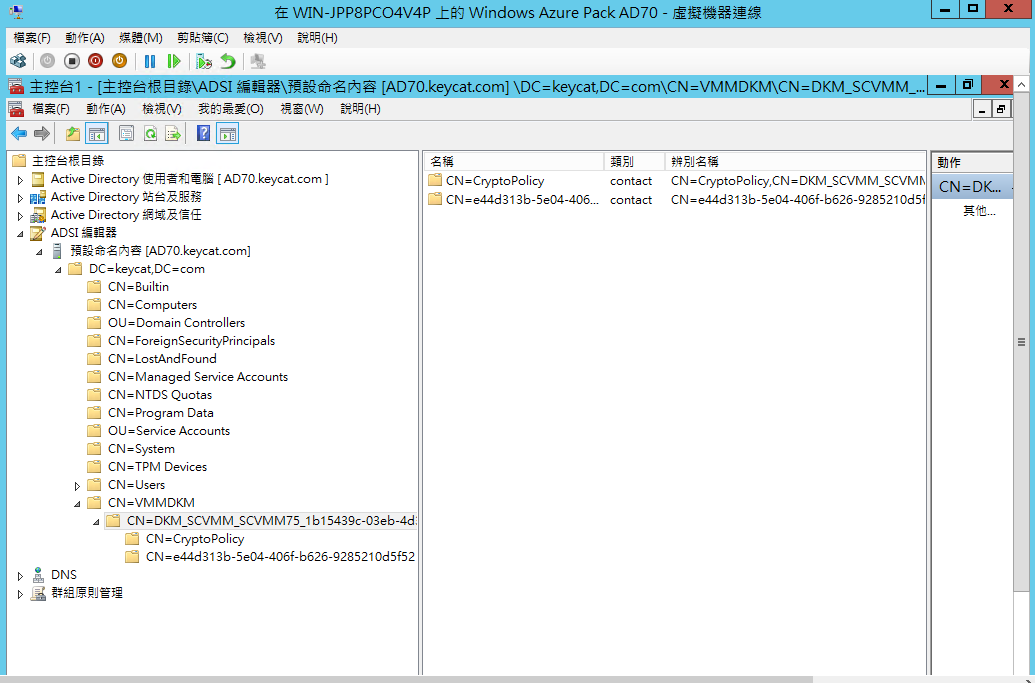

已建立完成 VMMDKM 容器 (點選容器 右鍵 內容)

在屬性視窗中 切換到安全性
選擇 Domain Admins (點選 進階Advanced)

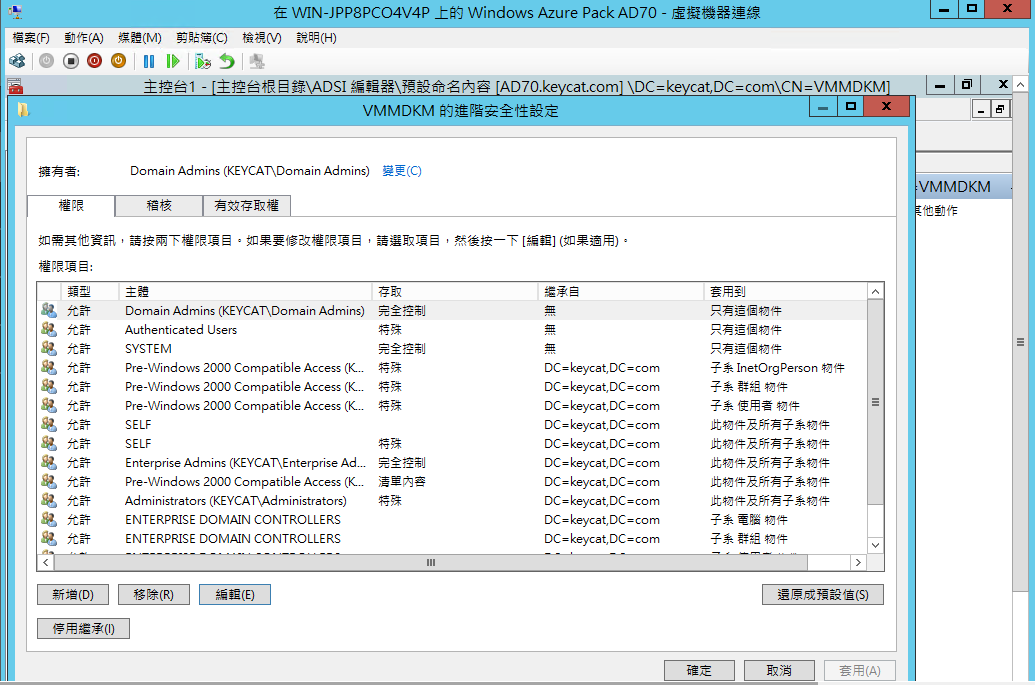

在 VMMDKM 的進階安全性設定 視窗中
選擇 Domain Admins 物件 (點選 編輯)

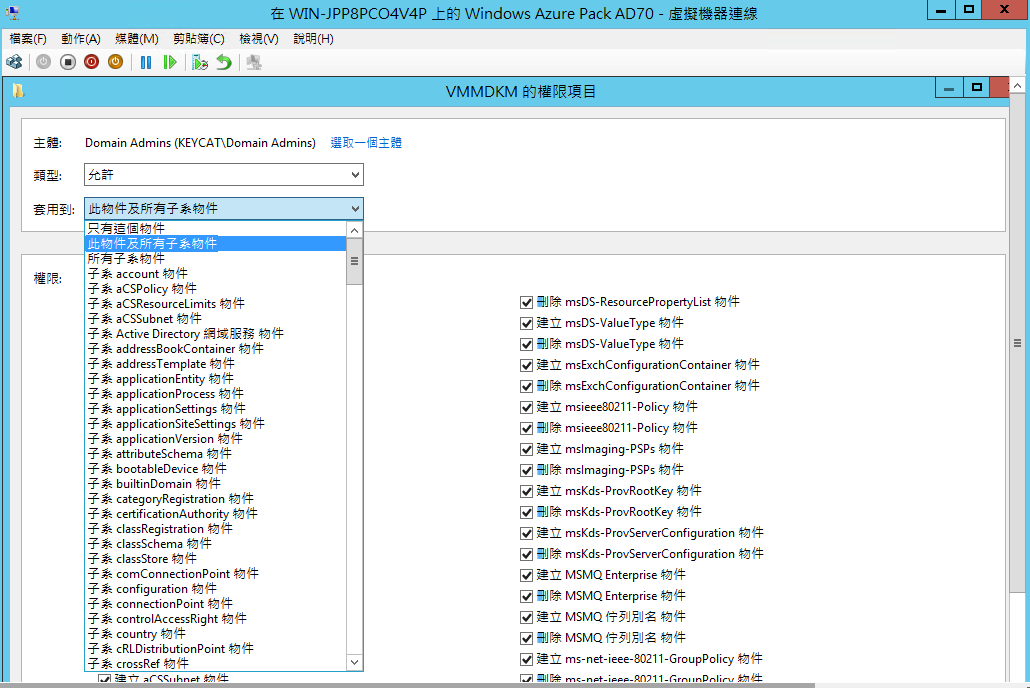

在 VMMDKM 的權限項目 視窗中
選擇 此物件及所有子系物件 (套用到) 並關閉 ADSI Edit 視窗

安裝 System Center 2012 Virtual Machine Manager 的系統需求
參考 https://technet.microsoft.com/zh-TW/library/gg610592.aspx

[ 注意事項 安裝 System Center 2012 Virtual Machine Manager SP1 ]

(僅支援 Windows Server 2012 Standard or Datacenter)
(電腦 必需是 網域成員)
(電腦名稱 不能超過 15個字元)
(電腦名稱 不得包含 -SCVMM- 字串)
(虛擬機伺服器 使用動態記憶體RAM 必須設定為 2048 MB以上)

(在 Virtual Machine Manager 可以執行 Windows 8 版本的容錯移轉叢集上 安裝高可用性 VMM 管理伺服器)

[ Windows 元件 與 軟體需求 ]

Windows Remote Management (WS-Management) 遠端管理(WinRM)服務 設定啟動類型 為 自動 (預設自動)
Microsoft .NET Framework 4 or 4.5 (預設內建 4.5)
安裝 Windows 8 的 Windows 評定及部署套件 (ADK)

[ 注意事項 安裝 SQL Server ]

(執行個體 必需使用區分大小寫)
(電腦名稱 不能超過 15個字元)
(在 SQL Server 執行所在的 VMM管理伺服器 如在不同的 Active Directory 網域控制站 則兩個網域控制站必需要有雙向信任)

(安裝時 新增 資料庫引擎服務 and 管理工具 – 完整 功能)

[ 安裝 SQL Server 2012 SP1 ]

在 安裝 SQL Server 2012 前 (需要安裝Windows 元件)

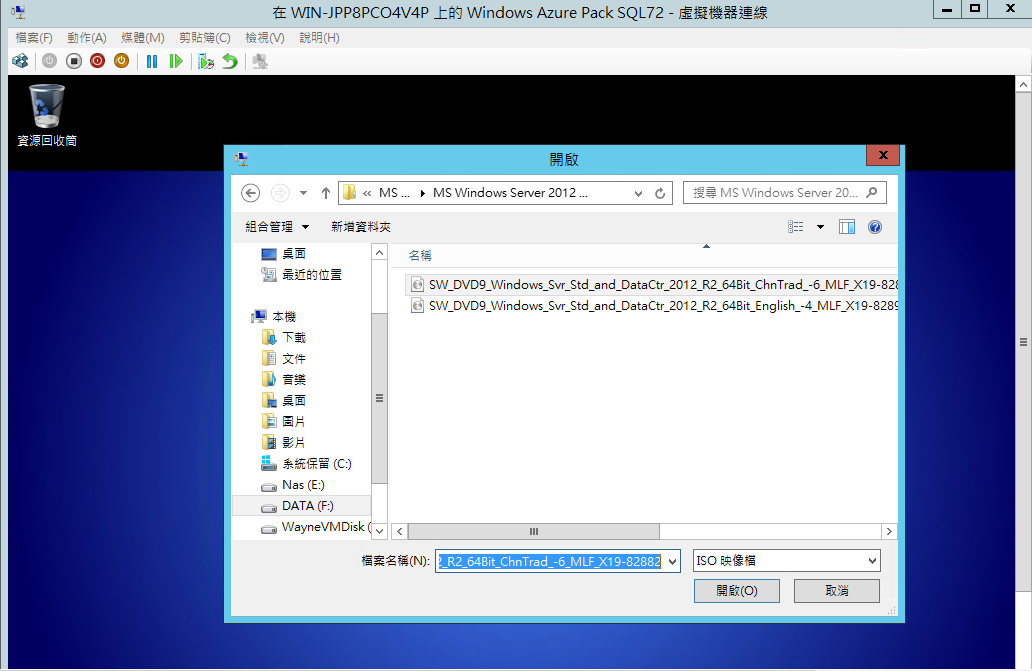

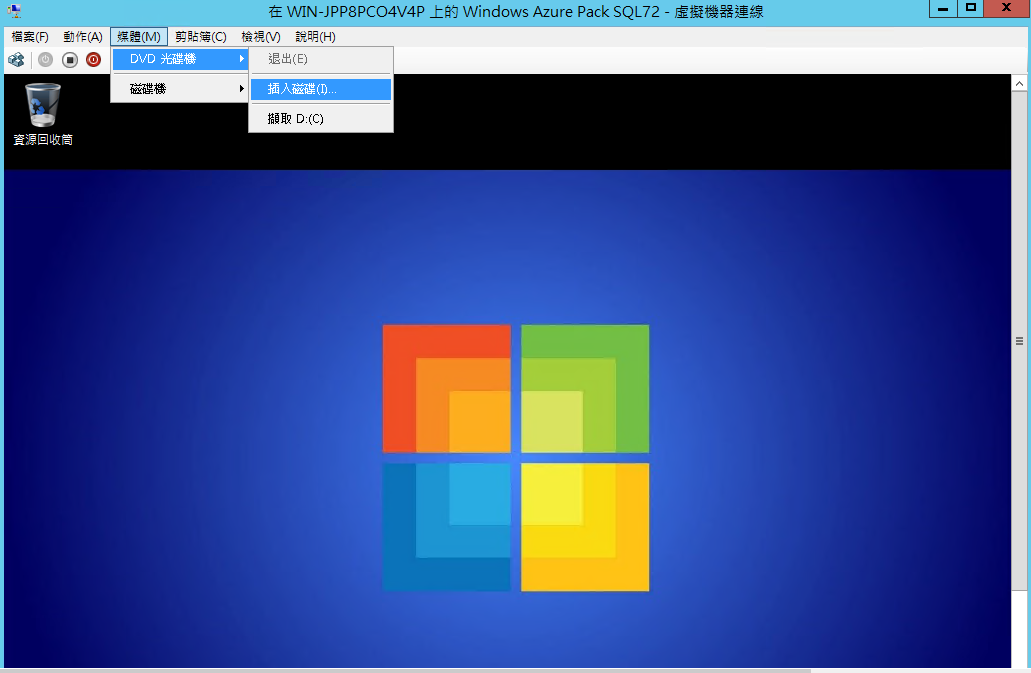

在 SQL Server 上 插入磁碟 (掛載光碟 Windows Server 2012 R2 ISO檔)

開啟要掛載的ISO檔案 ( SW_DVD9_Windows_Svr_Std_and_DataCtr_2012_R2_64Bit_ChnTrad_-6_MLF_X19-82882 )

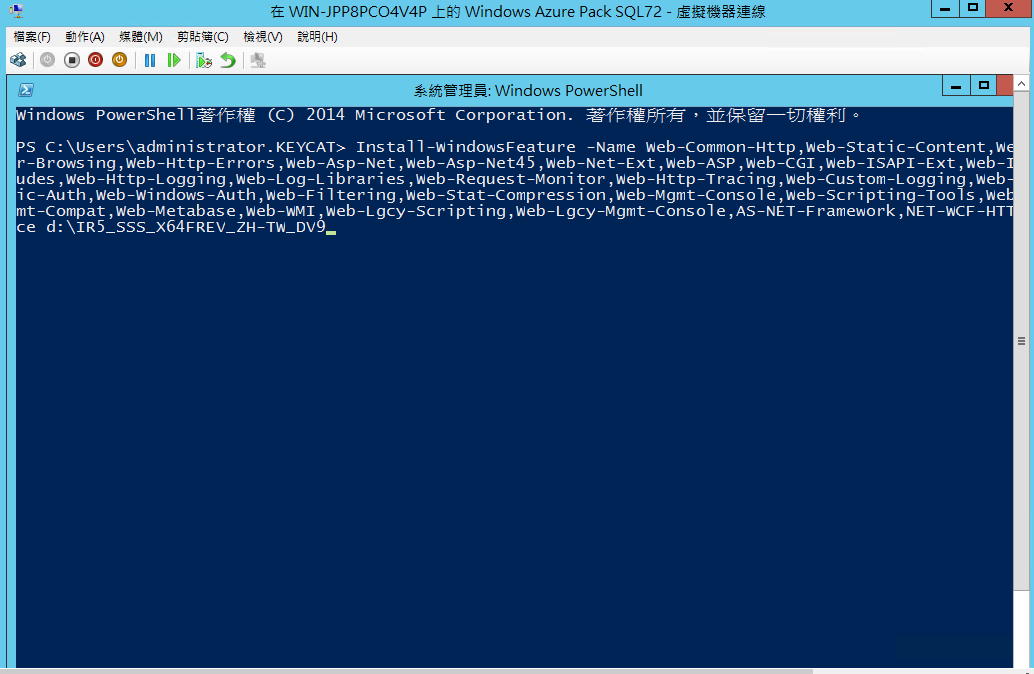

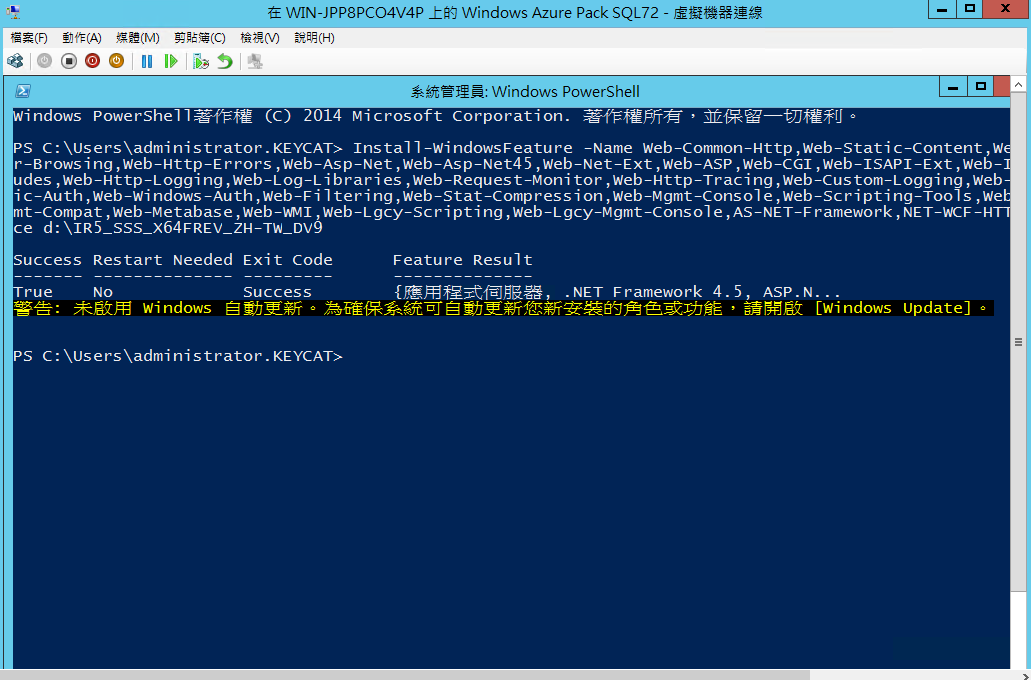

以系統管理員身分執行 (Windows PowerShell)

並安裝必要的元件 (會讀光碟 所在位置 D:\IR5_SSS_X64FREV_ZH-TW_DV9)

Install-WindowsFeature -Name Web-Common-Http,Web-Static-Content,Web-Default-Doc,Web-Dir-Browsing,Web-Http-Errors,Web-Asp-

Net,Web-Asp-Net45,Web-Net-Ext,Web-ASP,Web-CGI,Web-ISAPI-Ext,Web-ISAPI-Filter,Web-Includes,Web-Http-Logging,Web-Log-

Libraries,Web-Request-Monitor,Web-Http-Tracing,Web-Custom-Logging,Web-ODBC-Logging,Web-Basic-Auth,Web-Windows-Auth,Web-

Filtering,Web-Stat-Compression,Web-Mgmt-Console,Web-Scripting-Tools,Web-Mgmt-Service,Web-Mgmt-Compat,Web-Metabase,Web-

WMI,Web-Lgcy-Scripting,Web-Lgcy-Mgmt-Console,AS-NET-Framework,NET-WCF-HTTP-Activation45 -source d:\IR5_SSS_X64FREV_ZH-TW_DV9

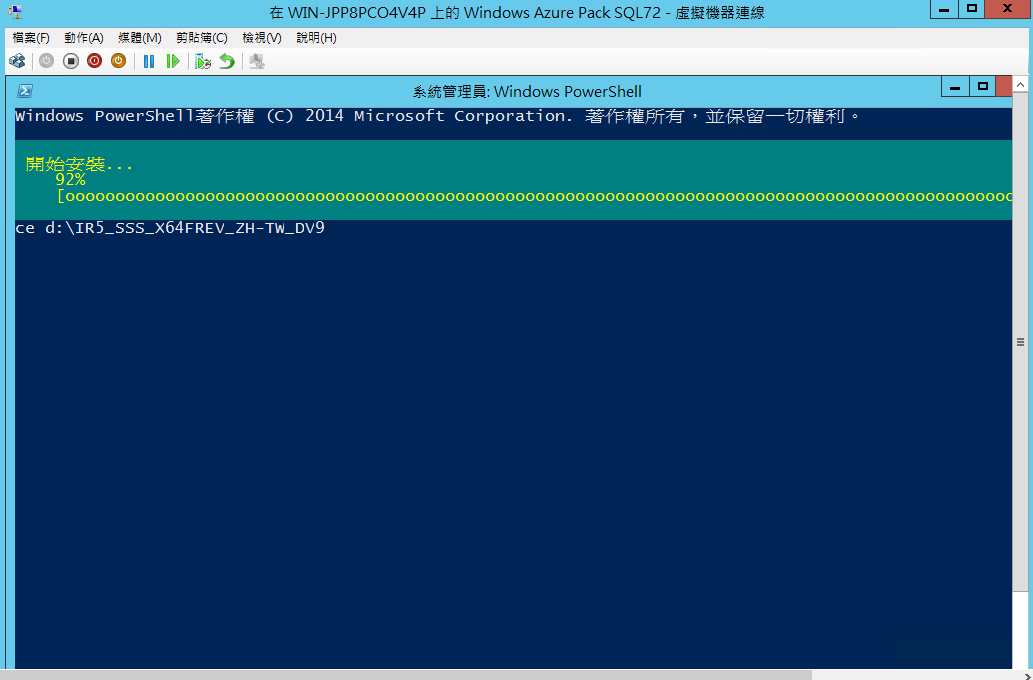

安裝元件時間 (約2分鐘多左右)

完成時在狀態中 可以查看到 True and Success

在此下載 SQL 2012 SP1主程式
SQL 2012 with SP1 [ http://www.microsoft.com/en-us/download/details.aspx?id=35575 ]

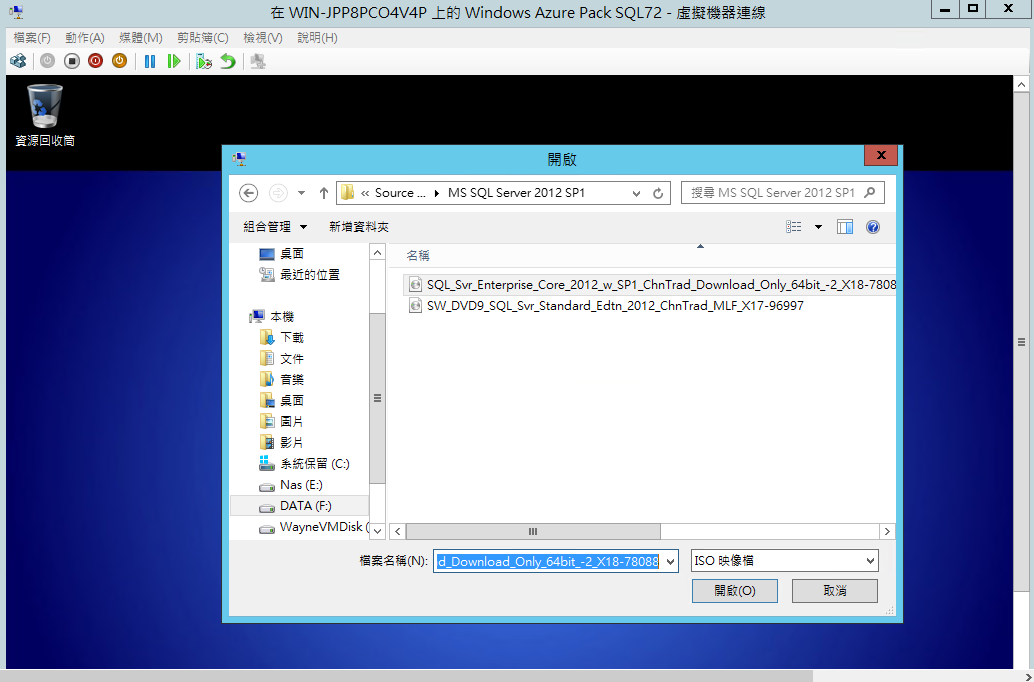

掛載光碟 SQL Server 2012 SP1 (版本有新舊之分 請使用11.0.3128版本)

SQL_Svr_Enterprise_Core_2012_w_SP1_ChnTrad_Download_Only_64bit_-2_X18-78088 (11.0.3128版本)

SW_DVD9_SQL_Svr_Standard_Edtn_2012_ChnTrad_MLF_X17-96997 (11.0.2100版本)

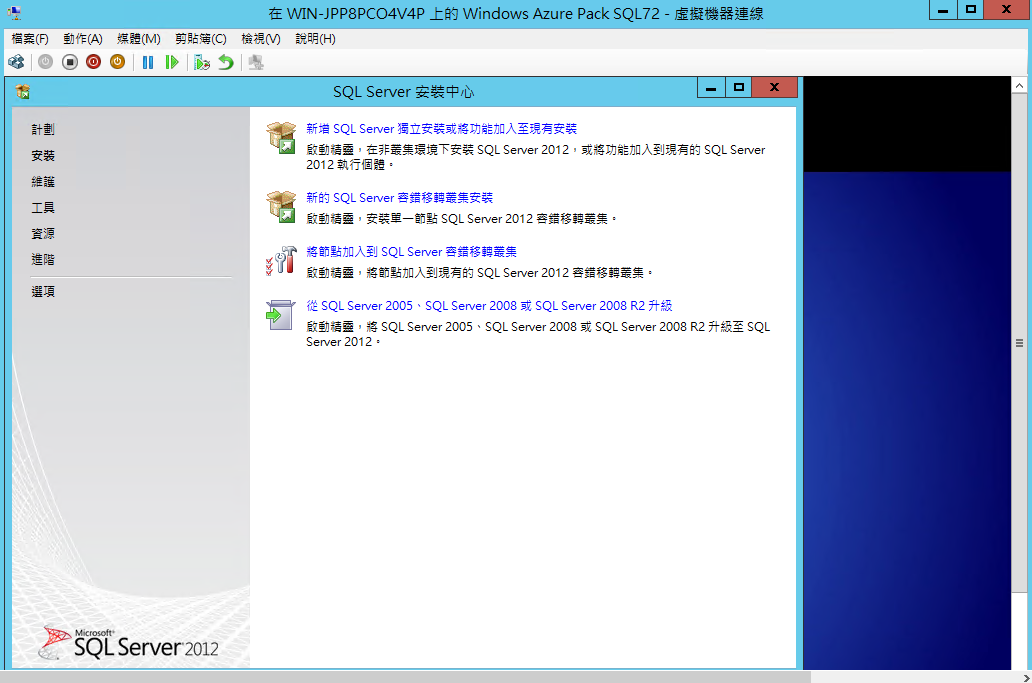

在 SQL Server 安裝中心
請點選 “安裝"
請點選 “新增 SQL Server 獨立安裝或將功能加入現有安裝"

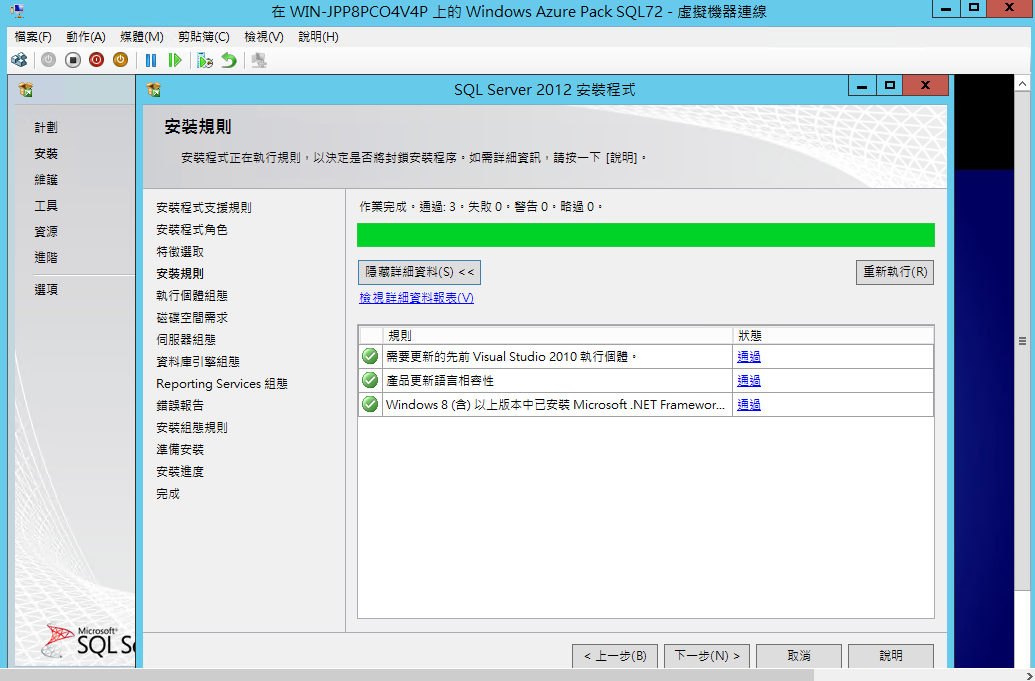

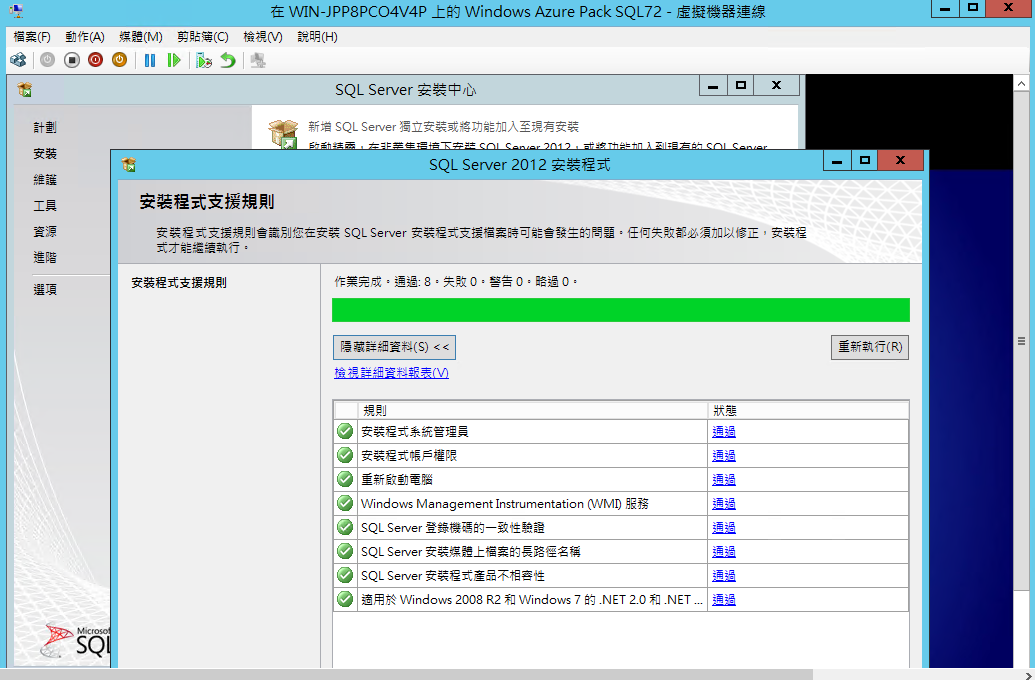

首先會驗證主機 是否有相容問題

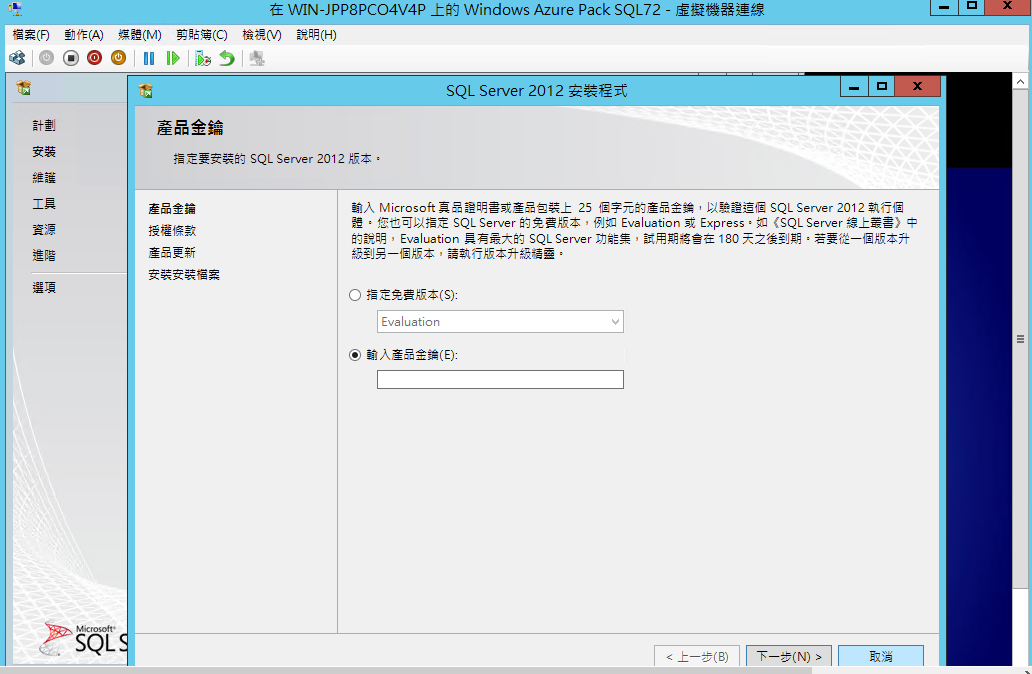

輸入產品金鑰匙

SQL_Svr_Enterprise_Core_2012_w_SP1_ChnTrad_Download_Only_64bit_-2_X18-78088 (版本11.0.3128)

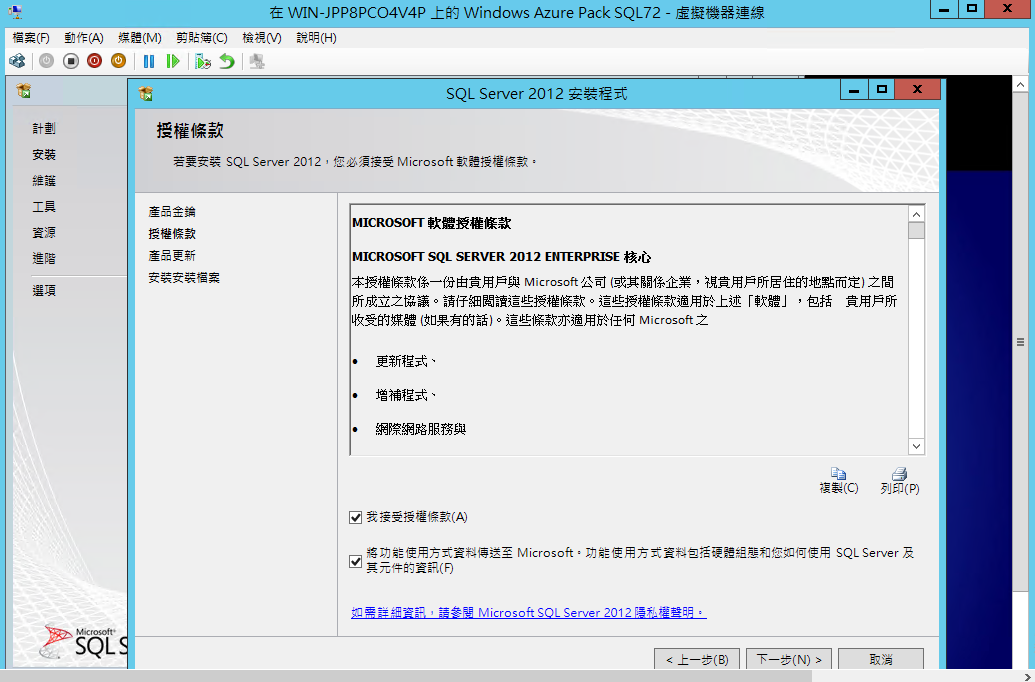

安裝時需要勾選 (我接受授權條款)

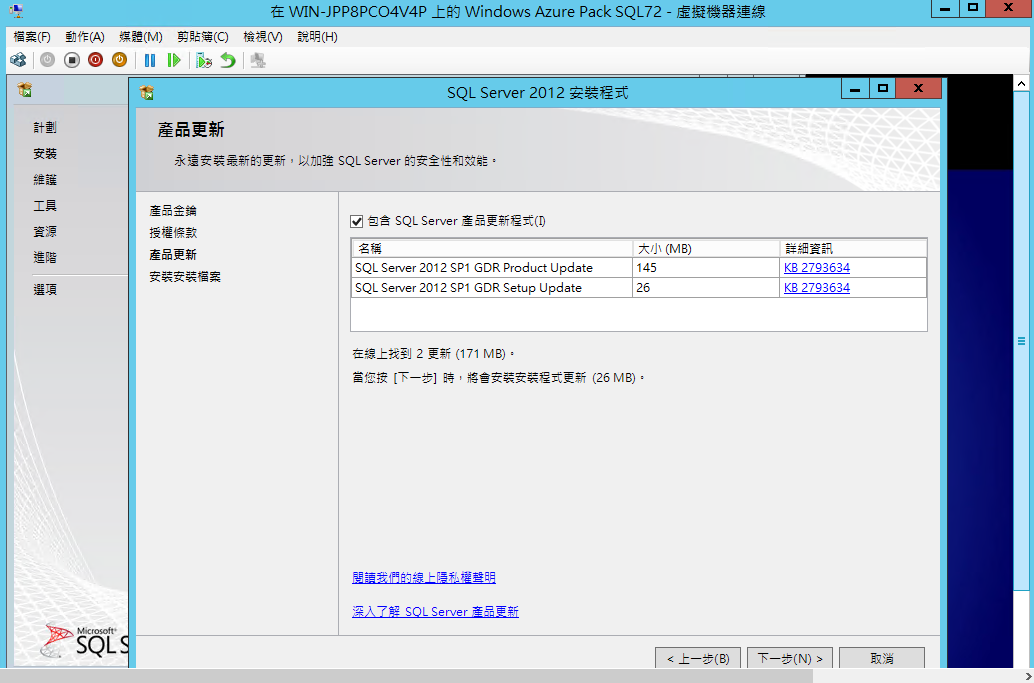

包含 SQL Server 產品更新程式
SQL Server 2012 SP1 GDR Product Update (KB 2793634)
SQL Server 2012 SP1 GDR Setup Update (KB 2793634)

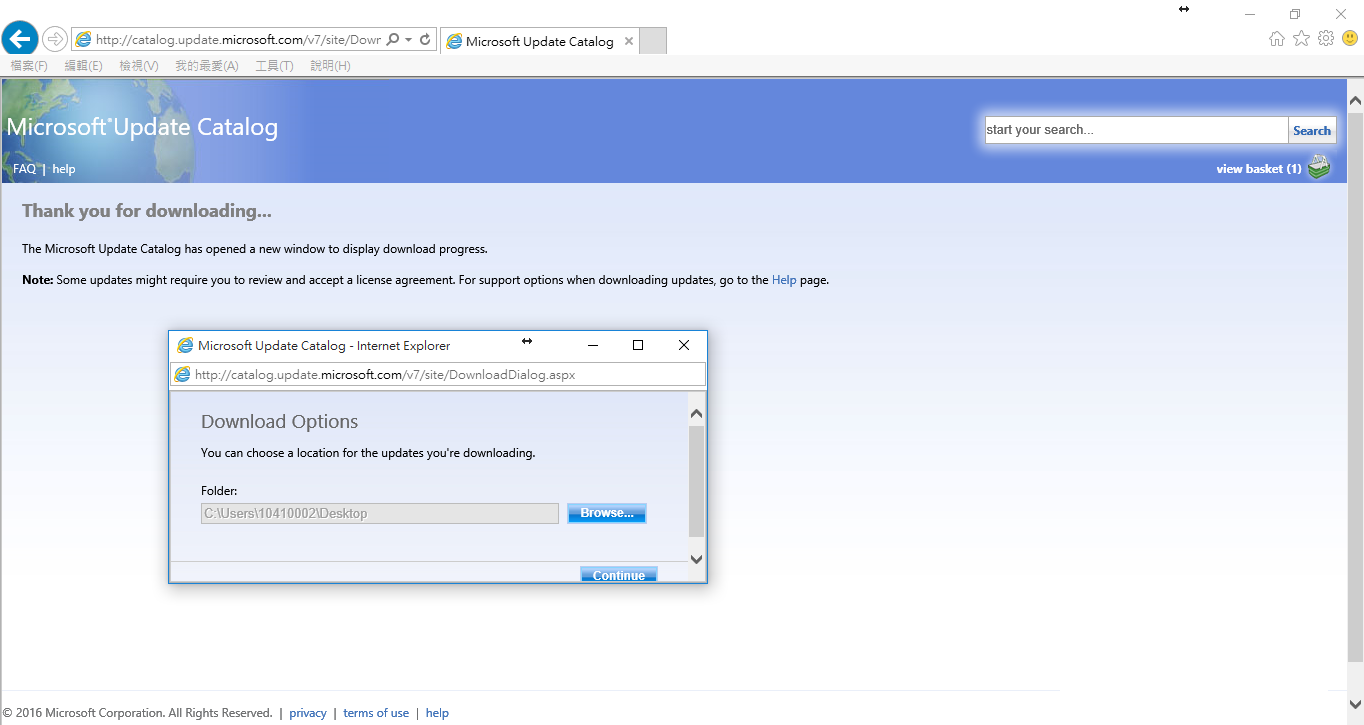

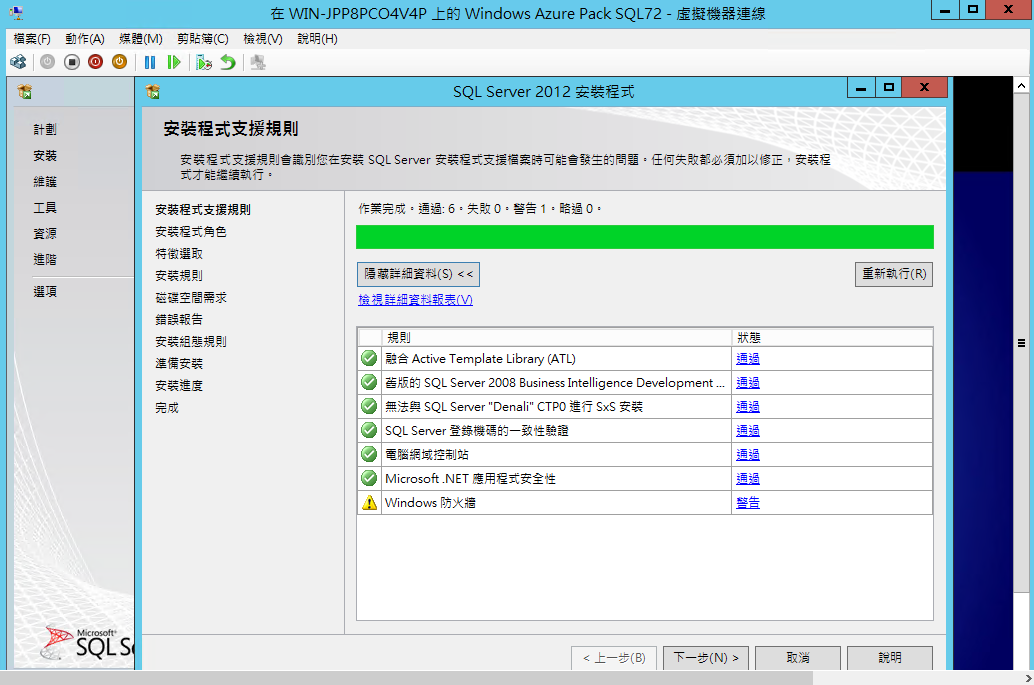

下載安裝完成 (需要依據網路頻寬流量速度) [ Ps.防火牆 警告不須理會 ]
(提醒 尚未設定防火牆以開放 1433 1434 的通訊埠)

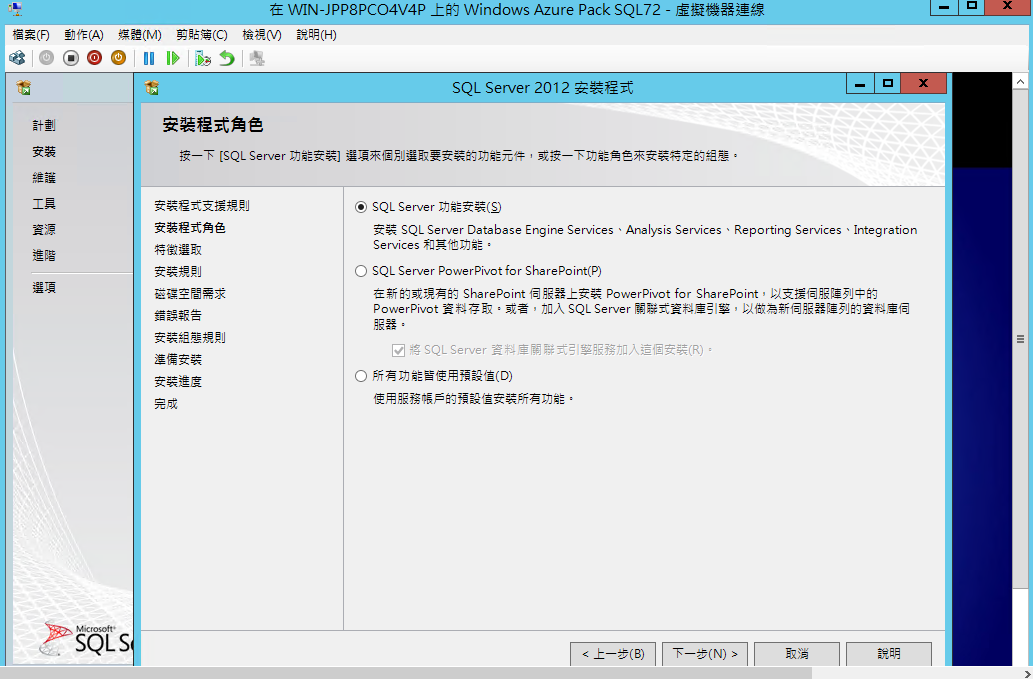

選取“SQL Server 功能安裝”
並且安裝套件 SQL Server Database Engine Services , Analysis Services , Reporting Services , Integration Service 和其他功能

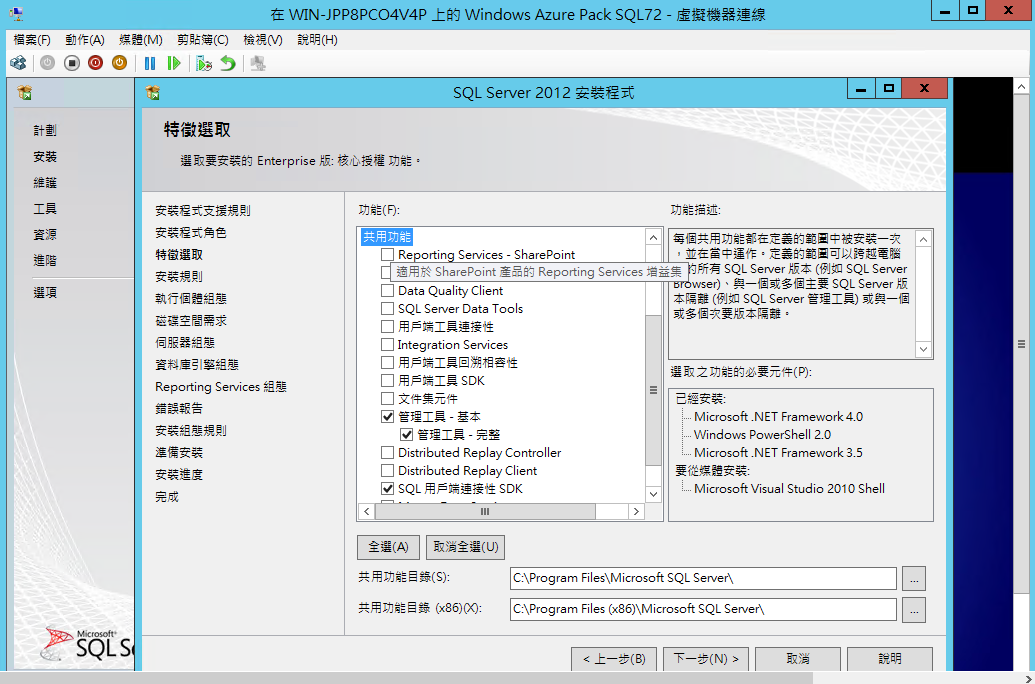

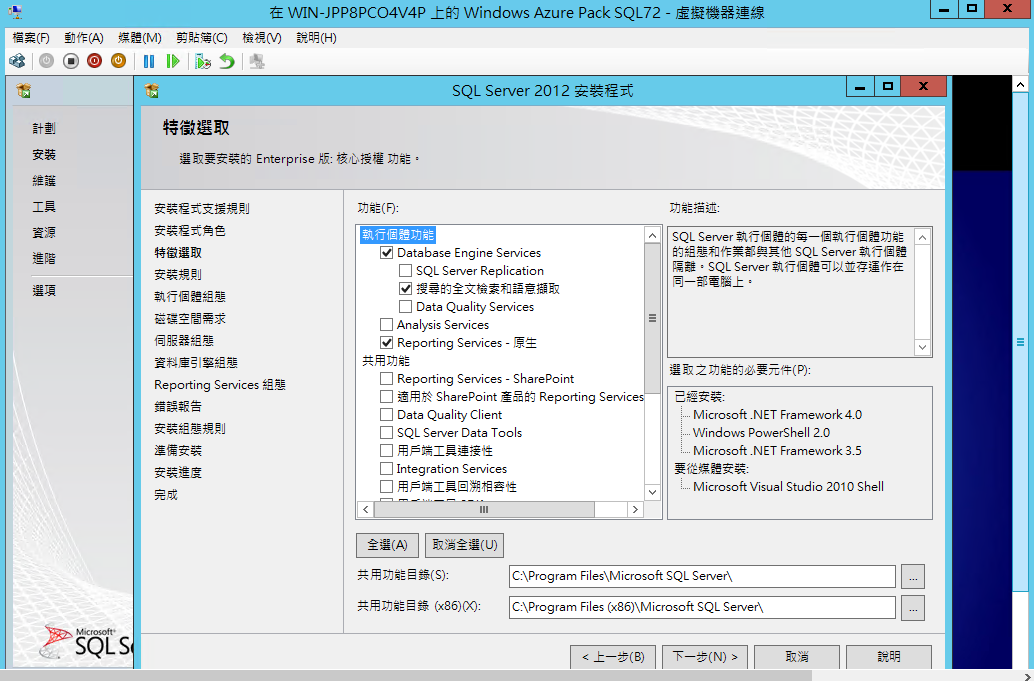

[ 勾選要安裝的功能 (Features) ]

Instance Features : (執行個體功能)
勾選 Database Engine Services
勾選 Full-Text and Semantic Extractions for Search (搜尋的全文檢索和語意擷取) *
勾選 Reporting Services – Native (原生) *
[ Ps. *可有此功能 也可不使用]

Shared Features : (共用功能)
勾選 Management Tools – Basic (管理工具 – 基本)
勾選 Management Tools – Complete (管理工具 – 完整)
勾選 SQL Client Connectivity SDK (SQL 用戶端連接性 SDK) *
[ Ps. *可有此功能 也可不使用]

新增完成 檢查驗證通過

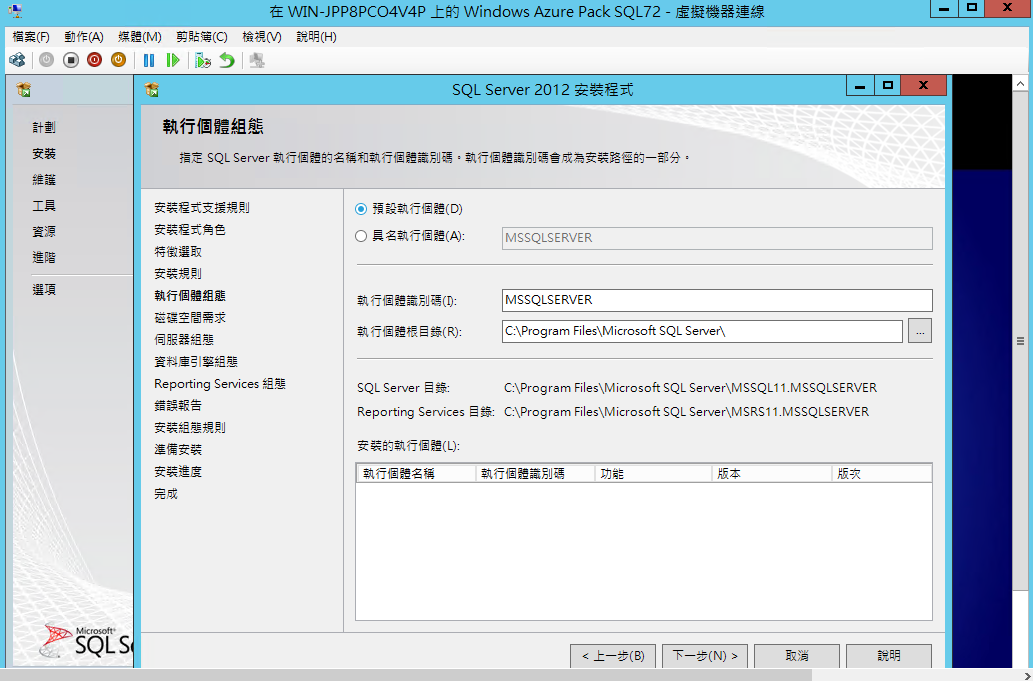

選擇 預設執行個體 (Default instance)
執行個體識別碼 : MSSQLSERVER
執行個體根目錄 : C:\Program Files\Microsoft SQL Server\

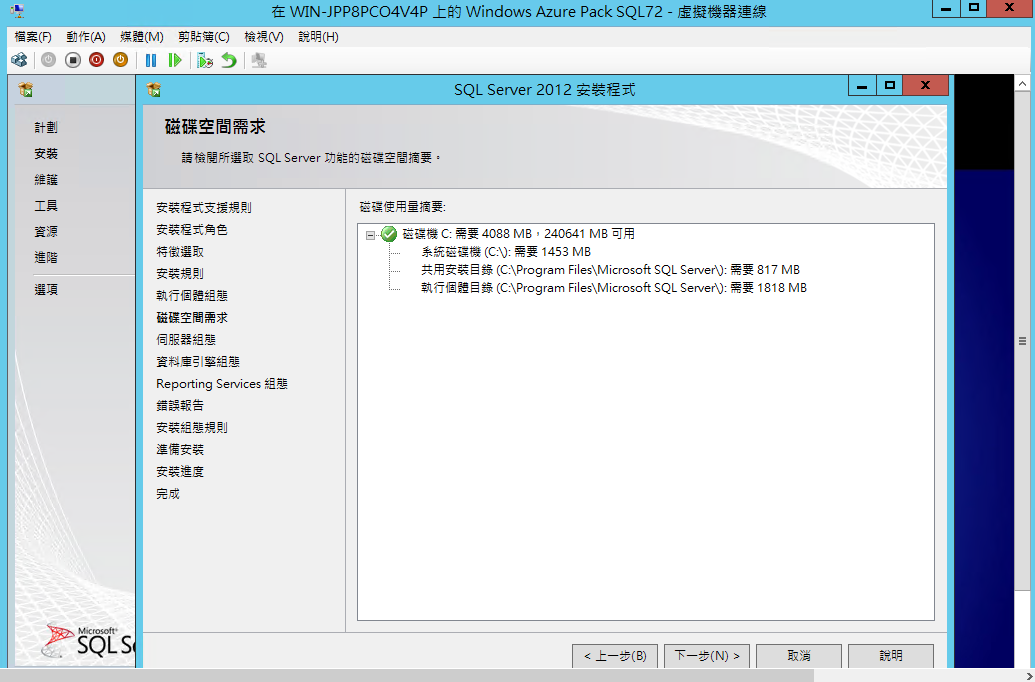

需要安裝的空間 (4088 MB)

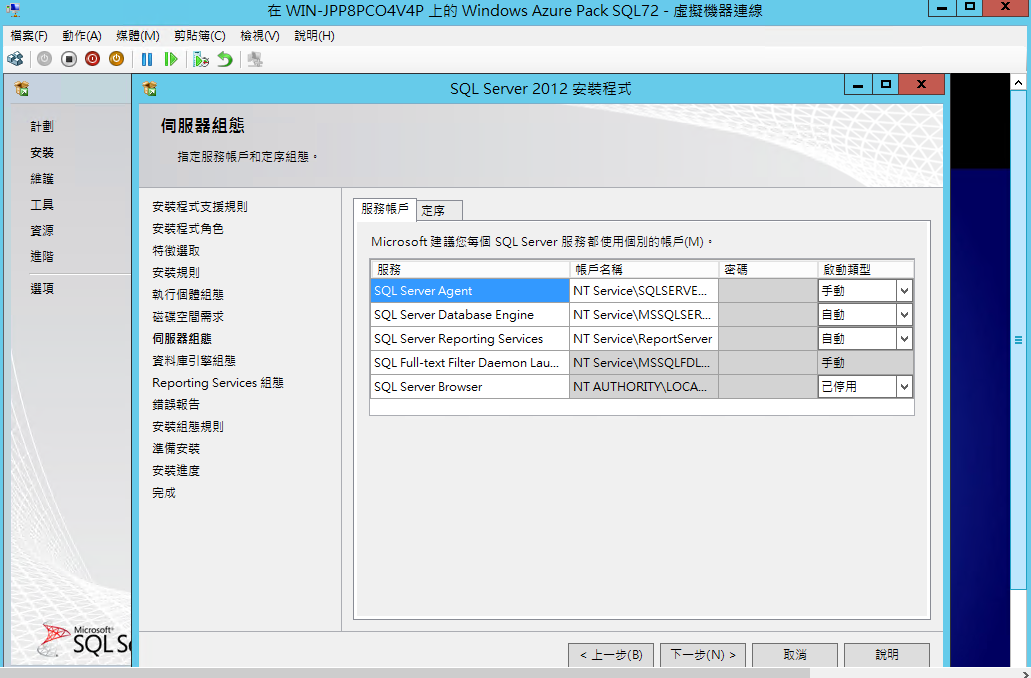

(預設值) 服務帳戶 (Service Accounts)
SQL Server Agent
SQL Server Database Engine
SQL Server Reporting Services
相關啟動帳戶

(注意 在此設定之前 需要建立使用者)

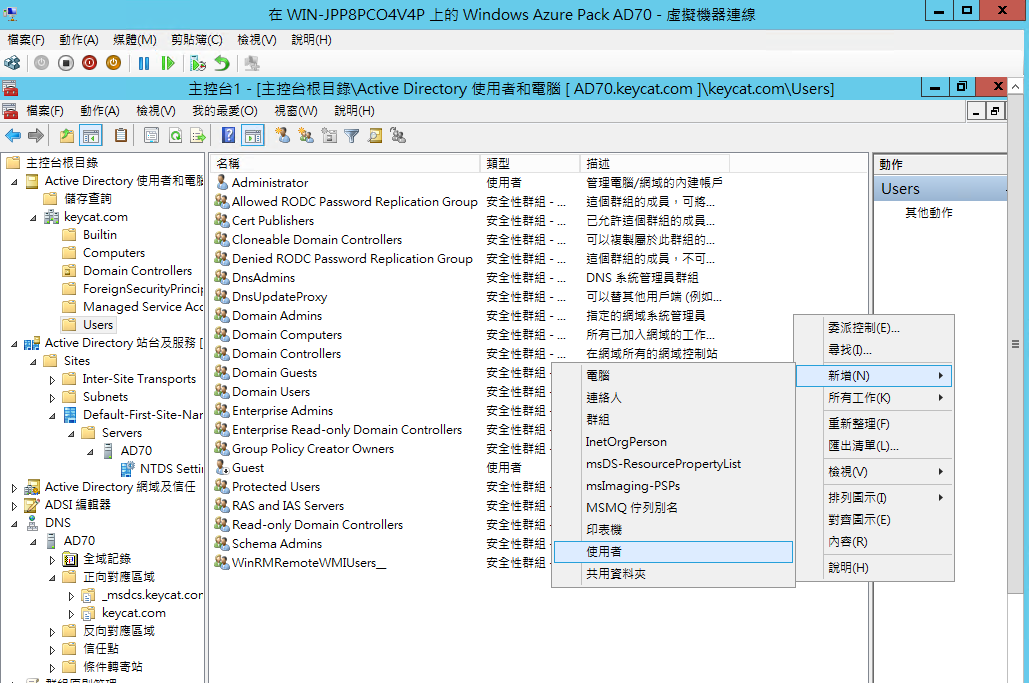

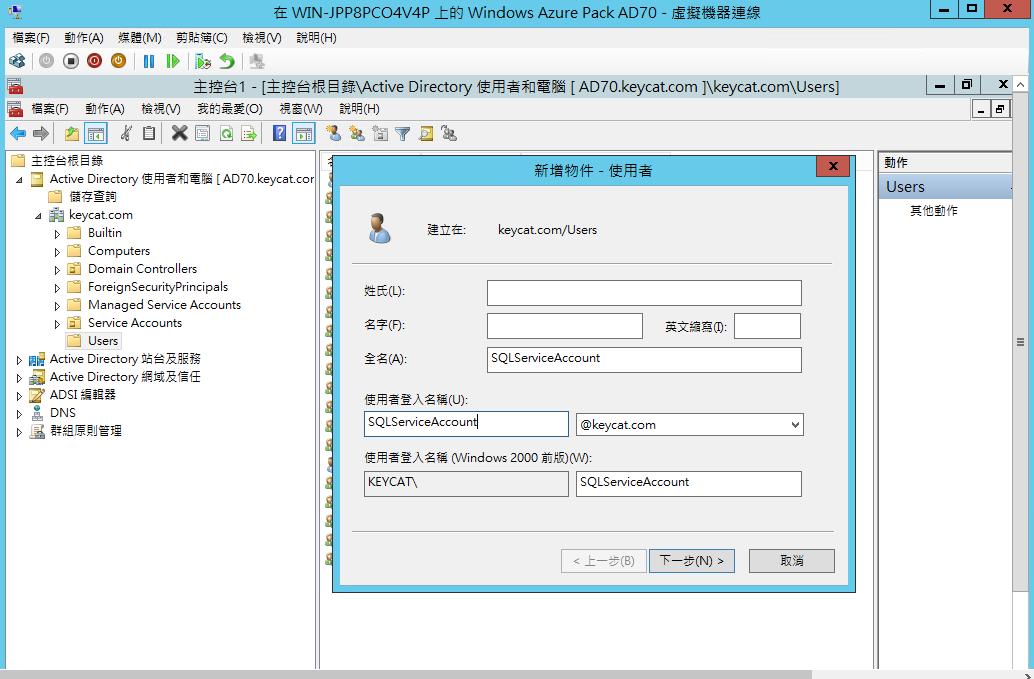

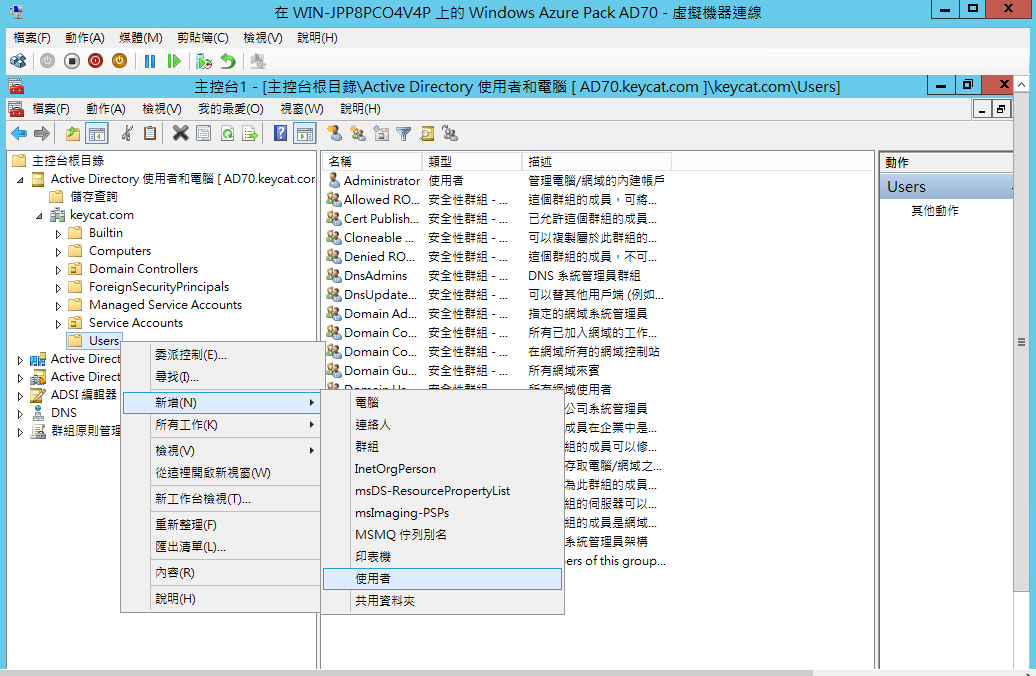

在 AD 網域控制站 開啟 (Active Directory 使用者和電腦)

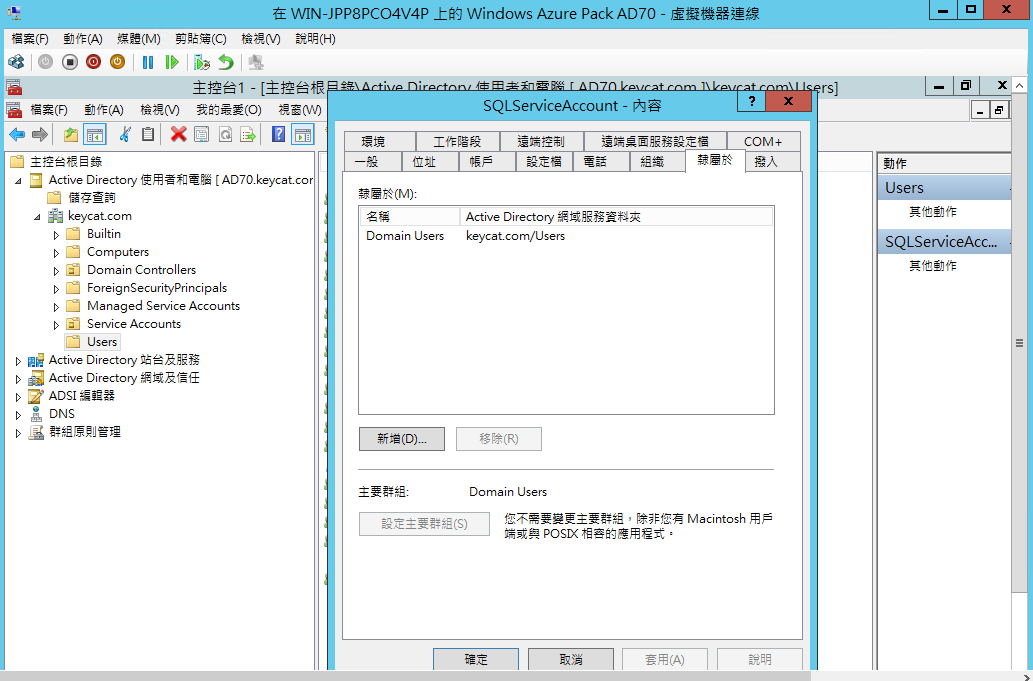

新增 使用者 (User名稱為 SQLServiceAccount)

並更改 隸屬為 Domain Users (不要有Domain Admins權限)
[ (完成新增使用者 請返回 SQL Server 正在安裝模式) ]

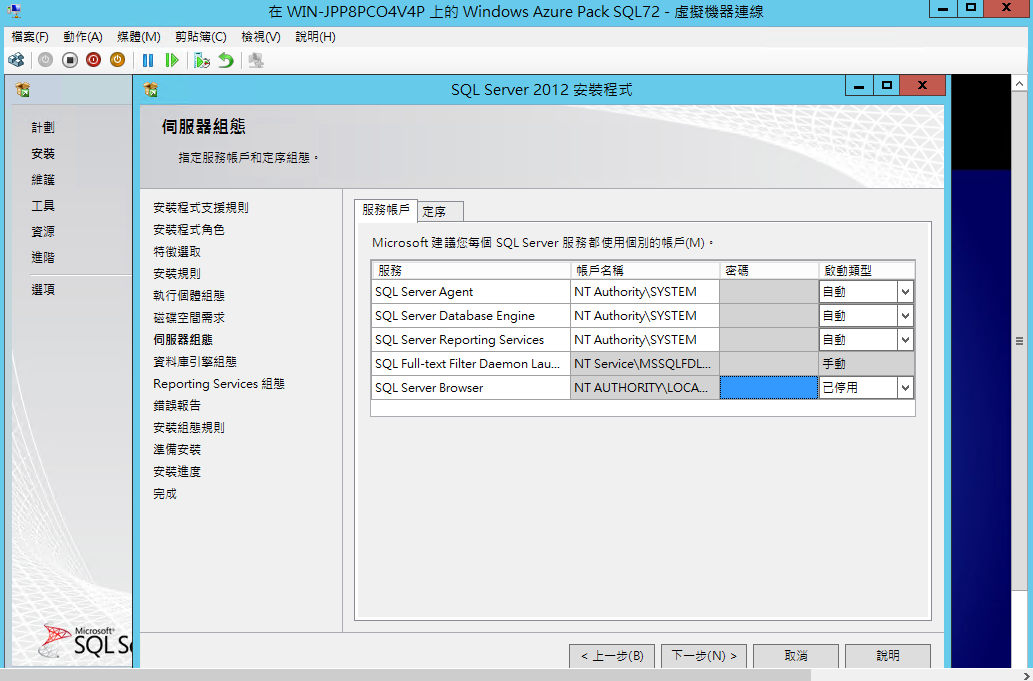

在帳戶名稱中 更改剛剛新增的使用者 在啟動類型 全部改為自動 (Automatic)
[ SQL帳戶名稱設定為 keycat\SQLServiceAccount 以下三項服務設定為自動 ]

(以上如果有錯誤問題 請換下列步驟解決)

為 SQL Server Agent 服務提供的認證無效
若要繼續請提供 SQL Server Agent 服務的有效帳戶和密碼
這時所有帳號都選 「NT Authority\SYSTEM」就可以了
(本機系統帳戶) 本系統權限非常高的內建帳戶 在本機系統上具有延伸的權限

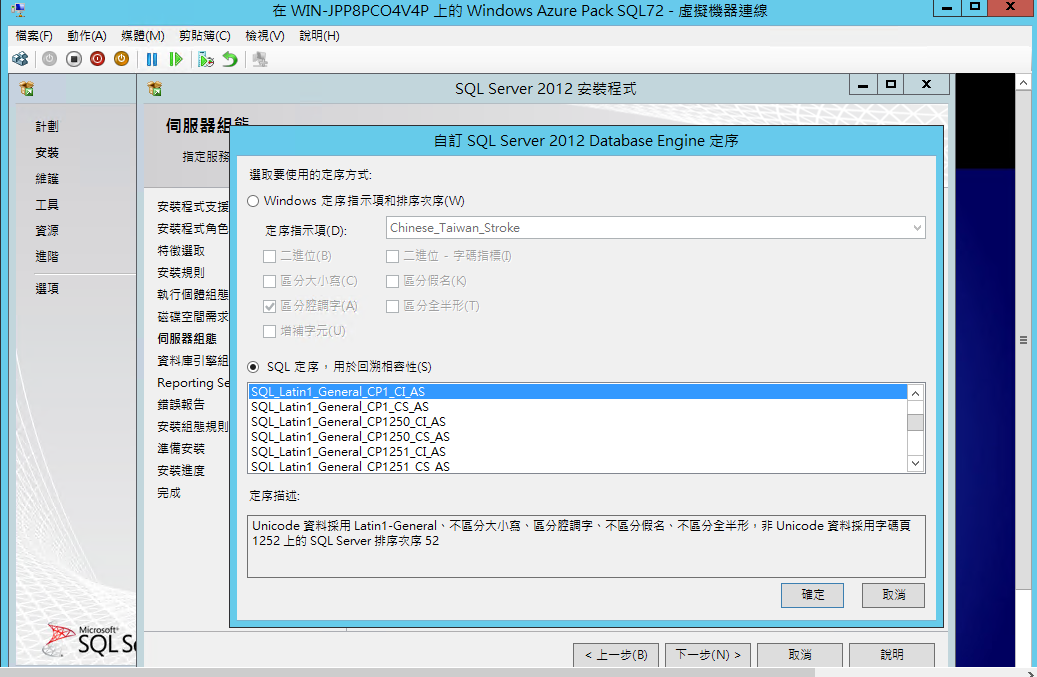

在 定序 : (Collation)
選項 SQL 定序 用於回溯相容性 (SQL collation used for backwards compatibility)
選項 SQL_Latin1_General_CP1_CI_AS

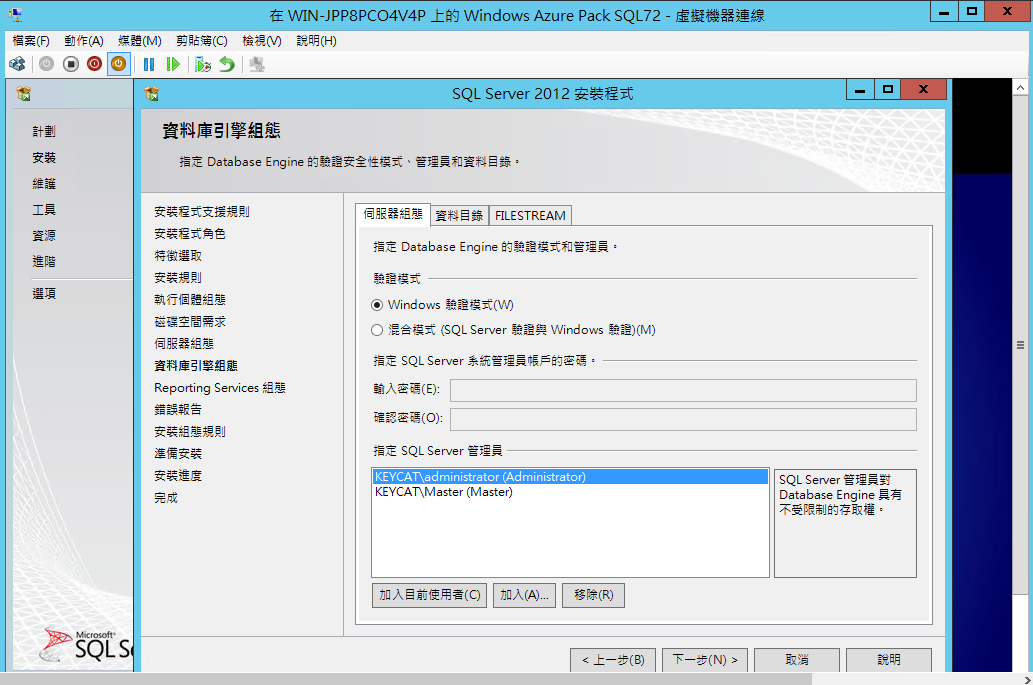

在 伺服器組態 (Server Configuration)
Windows 驗證模式 (Windows Authentication Mode)
指定 SQL Server 管理員
點選 加入目前使用者 (Add Current User)
點選 加入管理者 (Add…)

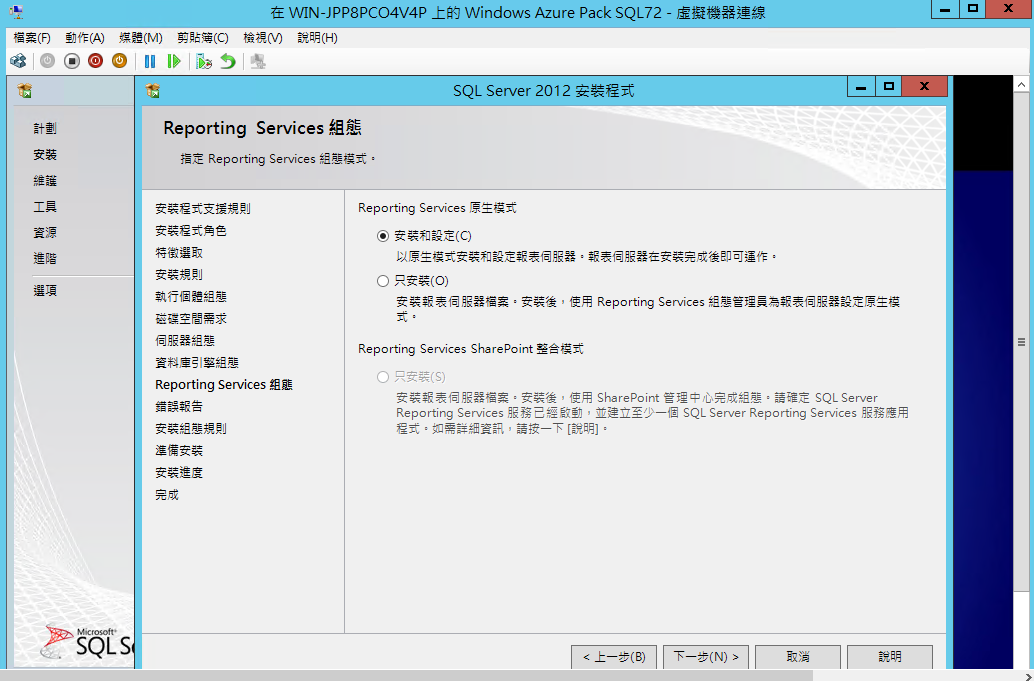

Reporting Services 原生模式 : (Native Mode)
選項 安裝和設定 (Install and configure)

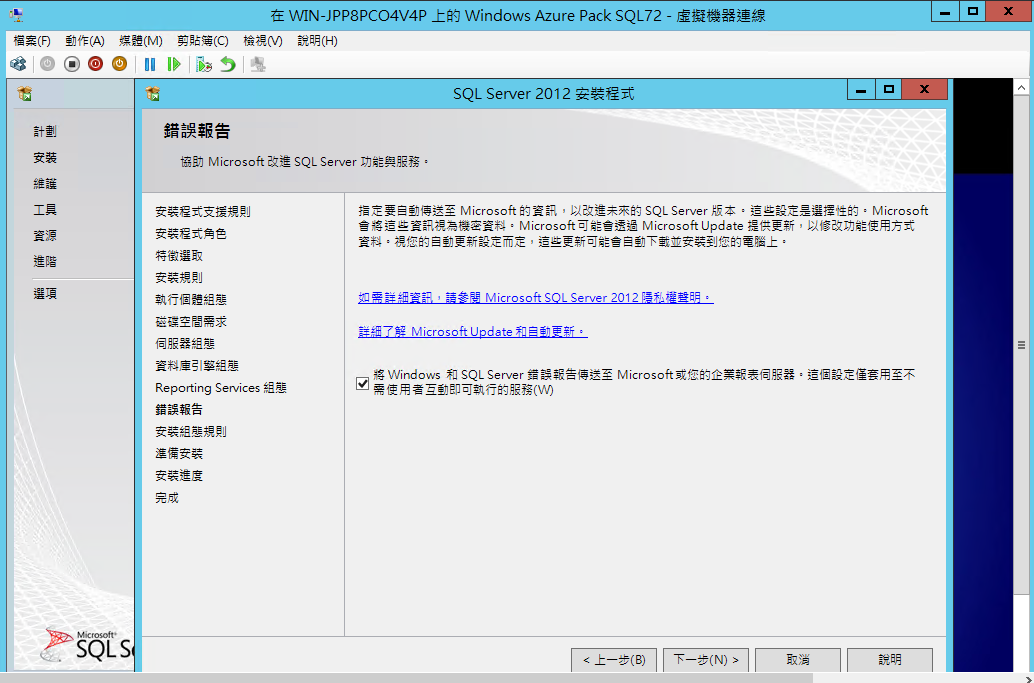

勾選 指定自動傳送至 Microsoft 的資訊互動服務 (可不勾選 顧慮外洩機密資訊)

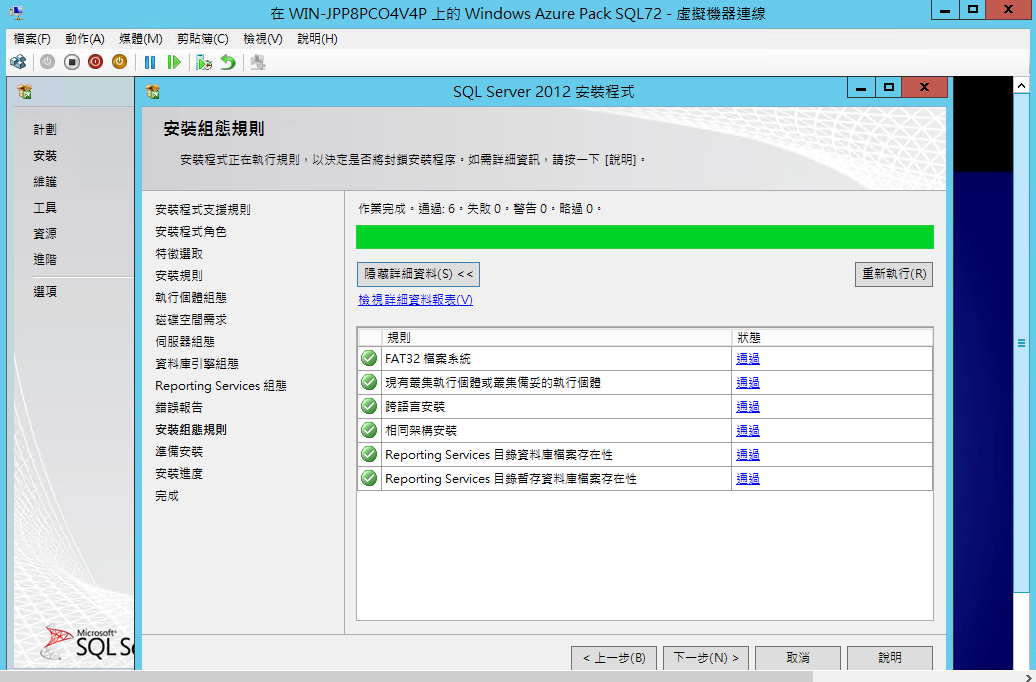

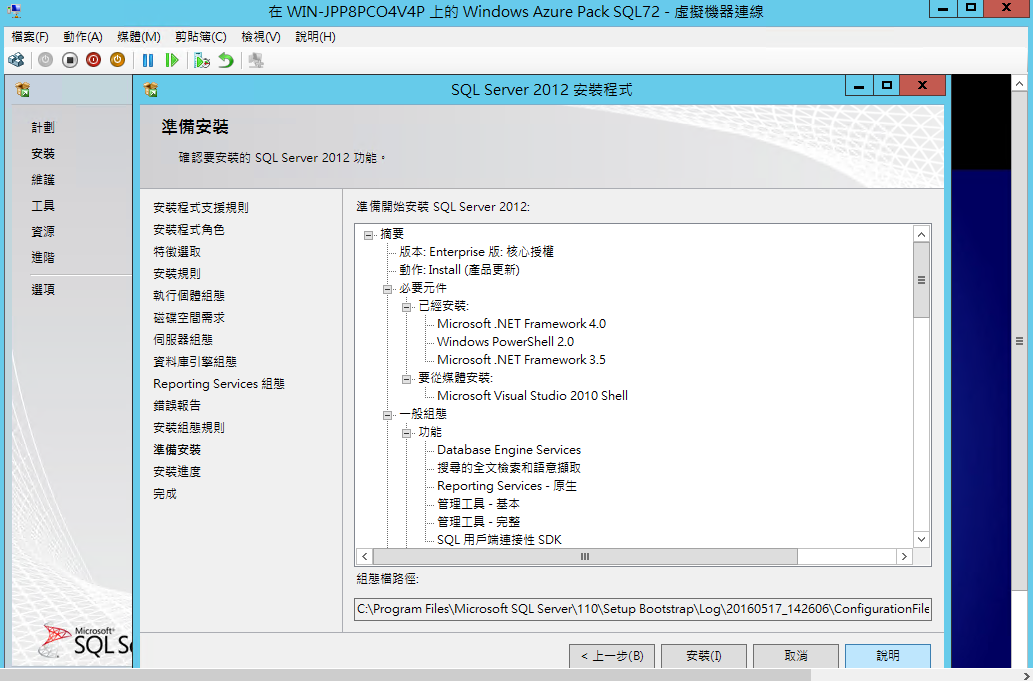

檢查安裝驗證 (狀態通過)

確認無誤後 進行“安裝”

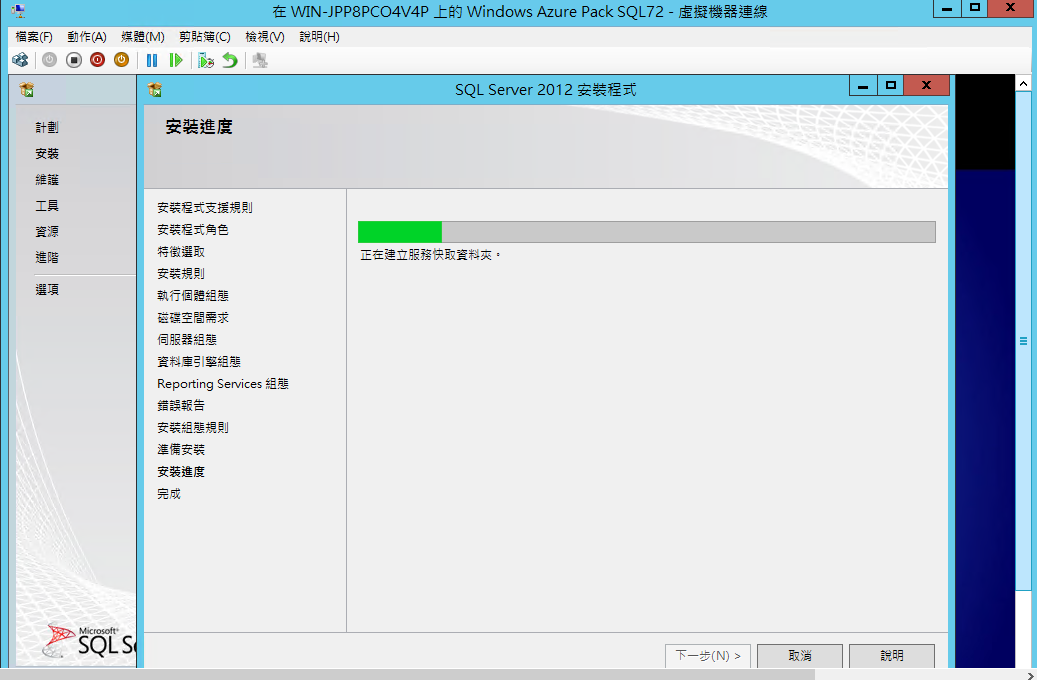

安裝 Insatllation Progress (安裝階段較長 暫時不要操作機器)

(在 安裝期間內 先下載 Microsoft Report Viewer 2010 Redistributable Package)
(安裝 Reporting Viewer 2010 軟件)
(下載 Microsoft 報表檢視器 2010 可轉散發套件)
http://www.microsoft.com/en-us/download/details.aspx?id=6442

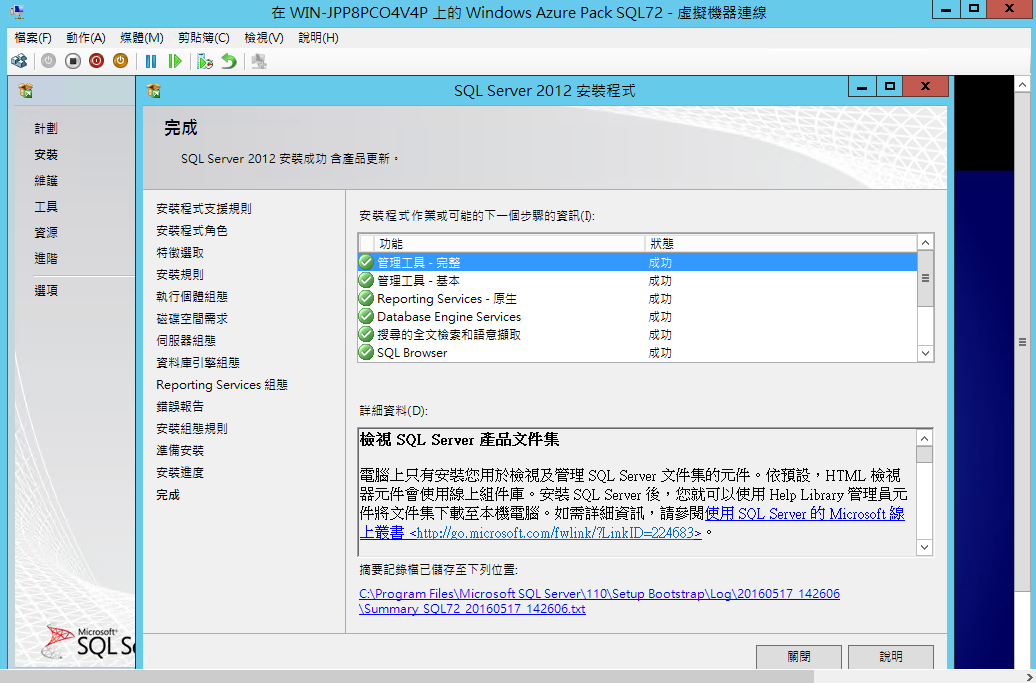

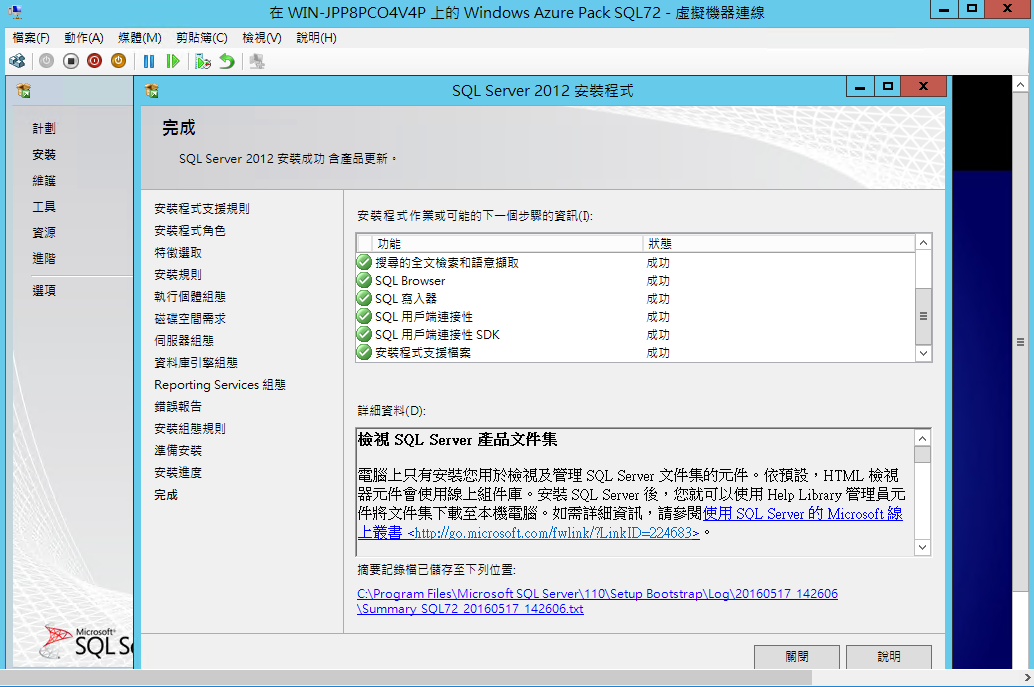

安裝完成 (查看所有狀態是否成功) 內容之上

安裝完成 (查看所有狀態是否成功) 內容之下

[ 驗證目前 SQL Server 2012 SP1 版本 ]

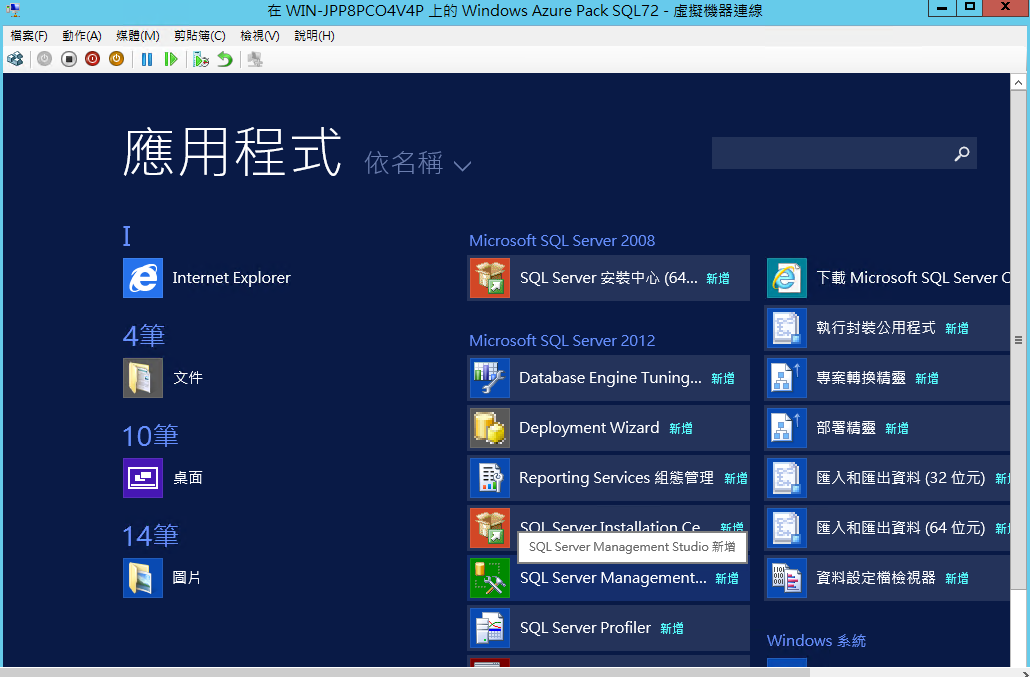

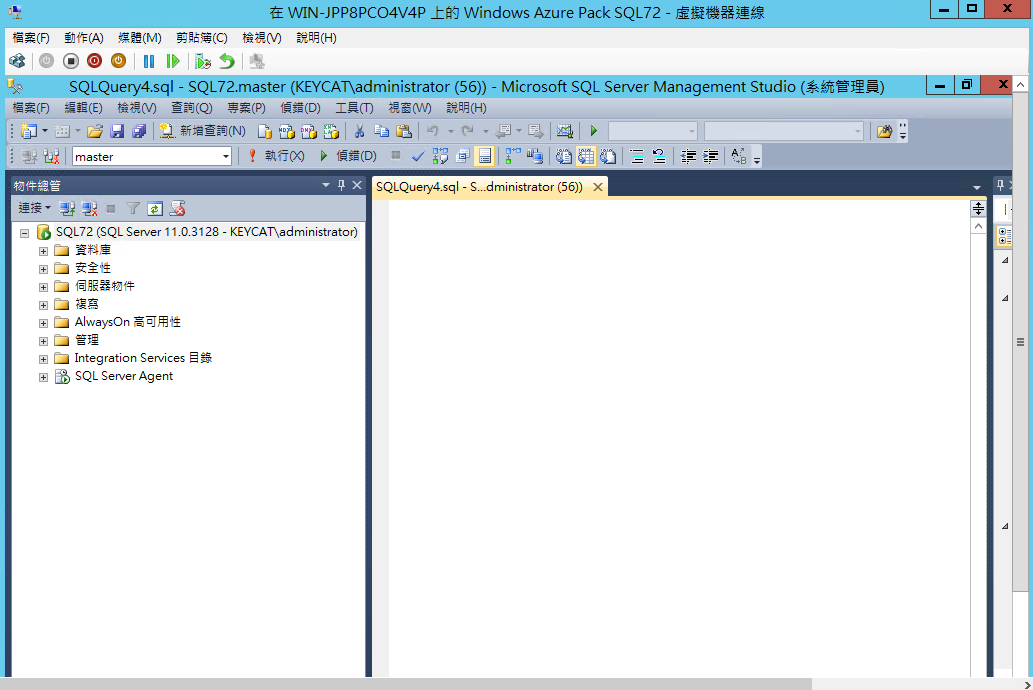

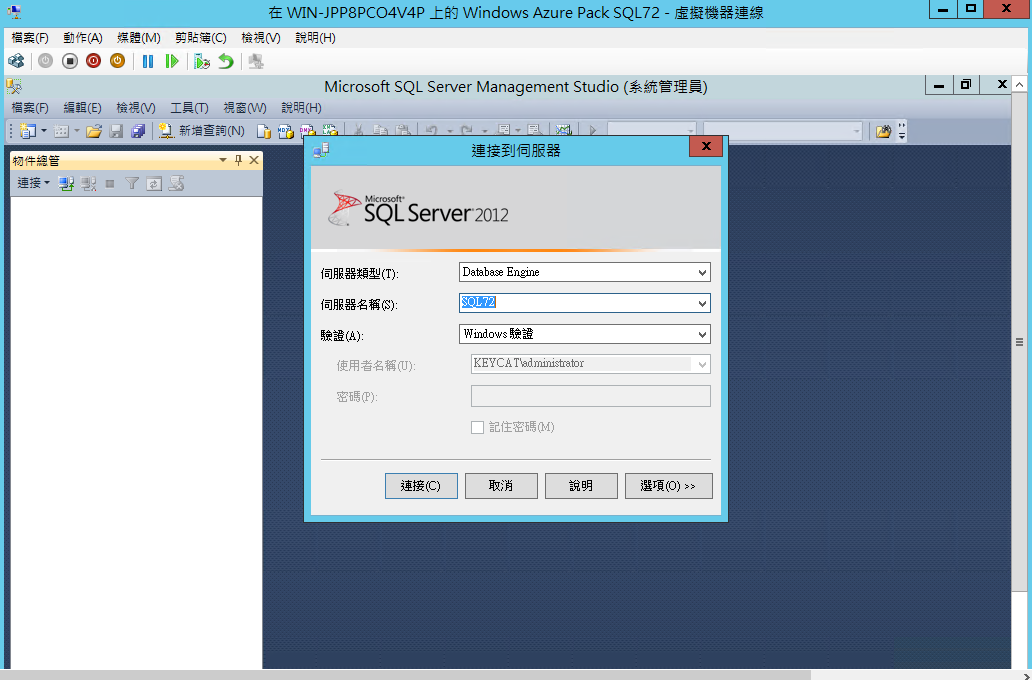

執行 Microsoft SQL Server Management Studio

啟動並 “連接" SQL Server 主機
選擇 伺服器名稱 SQL72
選擇 驗證 Windows 驗證

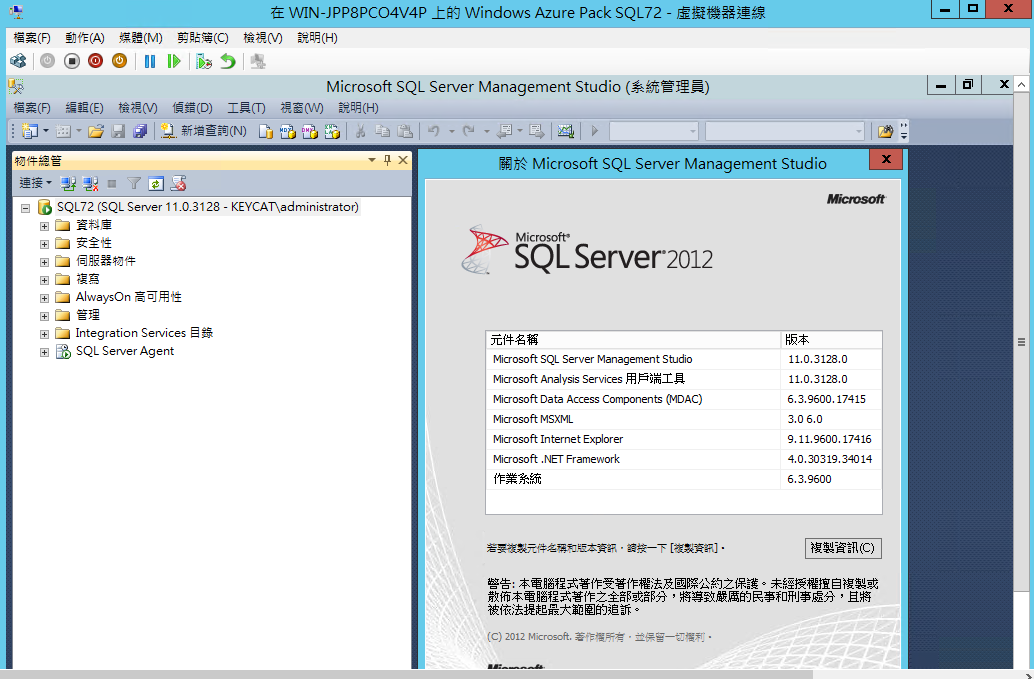

在物件總管 Object Explorer 看到版本為 11.0.3128

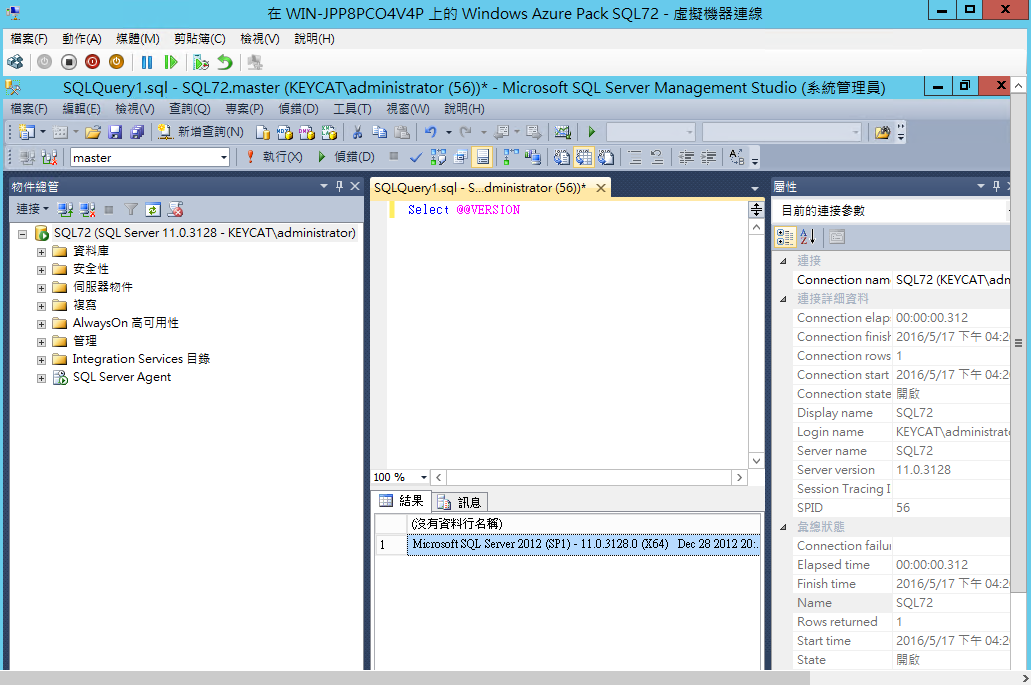

也可透過 T-SQL (新增查詢 可直接提示)
Select @@Version
執行 (下方”結果”視窗顯示出現)

[ 設定 SQL Server 防火牆 (開啟) ]

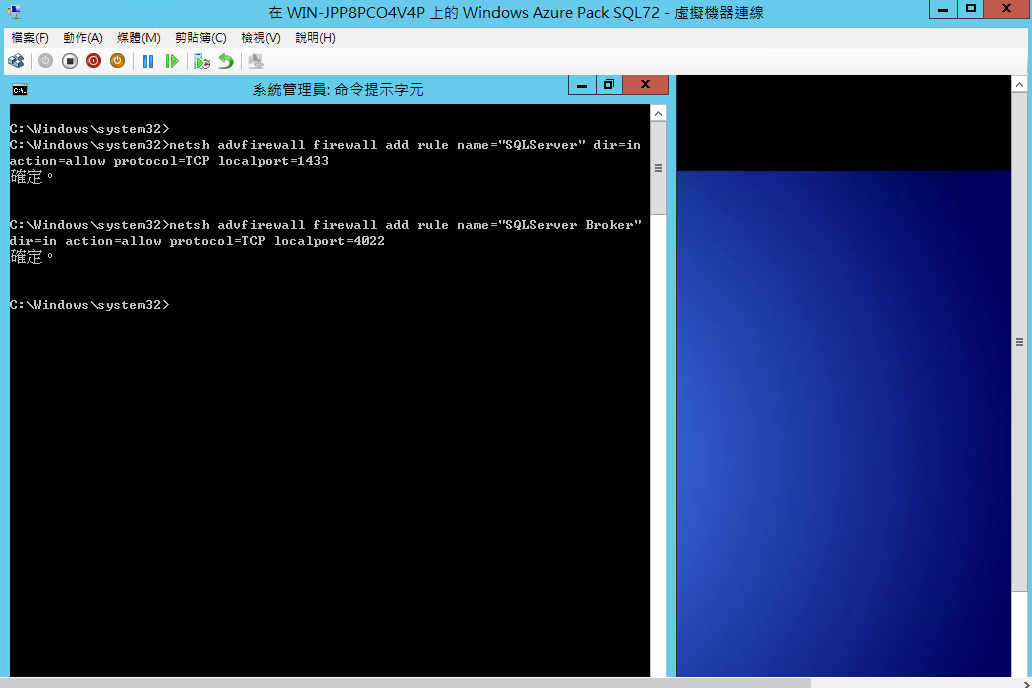

[ 使用cmdlet 命令提示字元 建立允許防火牆規則]

netsh advfirewall firewall add rule name="SQLServer" dir=in action=allow protocol=TCP localport=1433
netsh advfirewall firewall add rule name="SQLServer Broker" dir=in action=allow protocol=TCP localport=4022

[ 設定 SQL Server 的記憶體 ]
(預設 SQL Server 會將系統所有可用的記憶體全部用光)

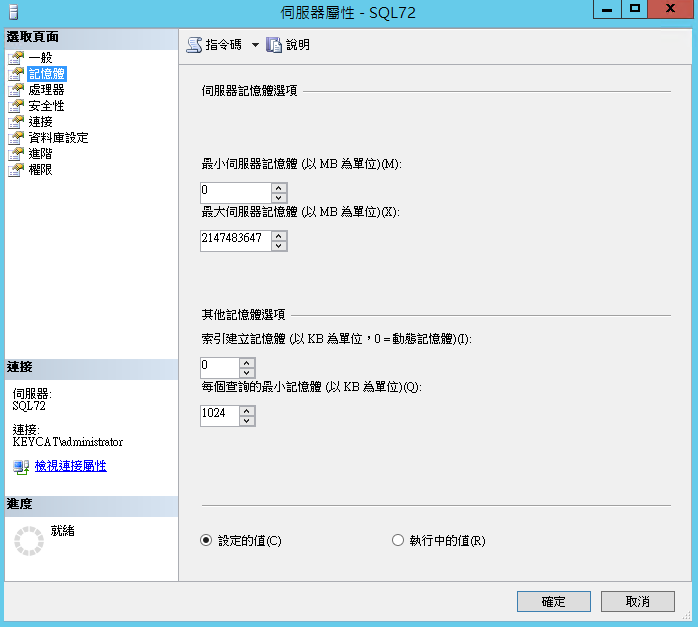

在Microsoft SQL Server Management Studio 並在伺服器名稱 右鍵
(選擇Properties屬性) 記憶體部分(預設2147483647)
以避免系統資源全被SQL Server占用光 為了避免發生這樣狀況 造成系統管理員無法進行管理

[ 設定 SQL Server 使用最高記憶體值 ]

透過 T-SQL 的方式 (執行 Microsoft SQL Server Management Studio)
新增 一個查詢視窗

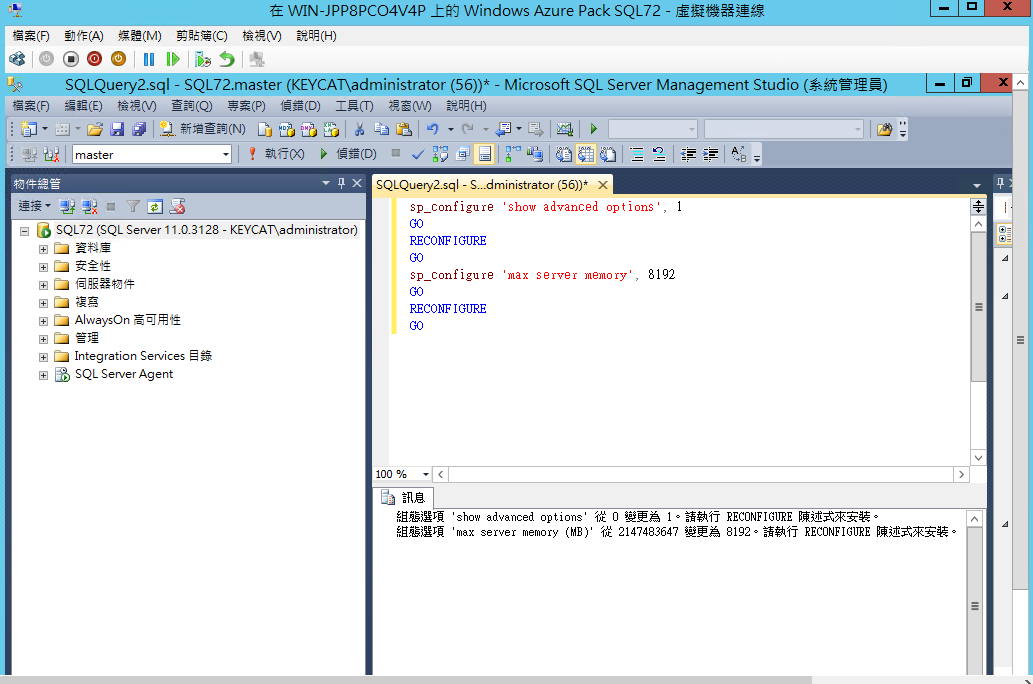

輸入並執行 程序改變 記憶體最大值為8GB

sp_configure ‘show advanced options’, 1

GO

RECONFIGURE

GO

sp_configure ‘max server memory’, 8192

GO

RECONFIGURE

GO

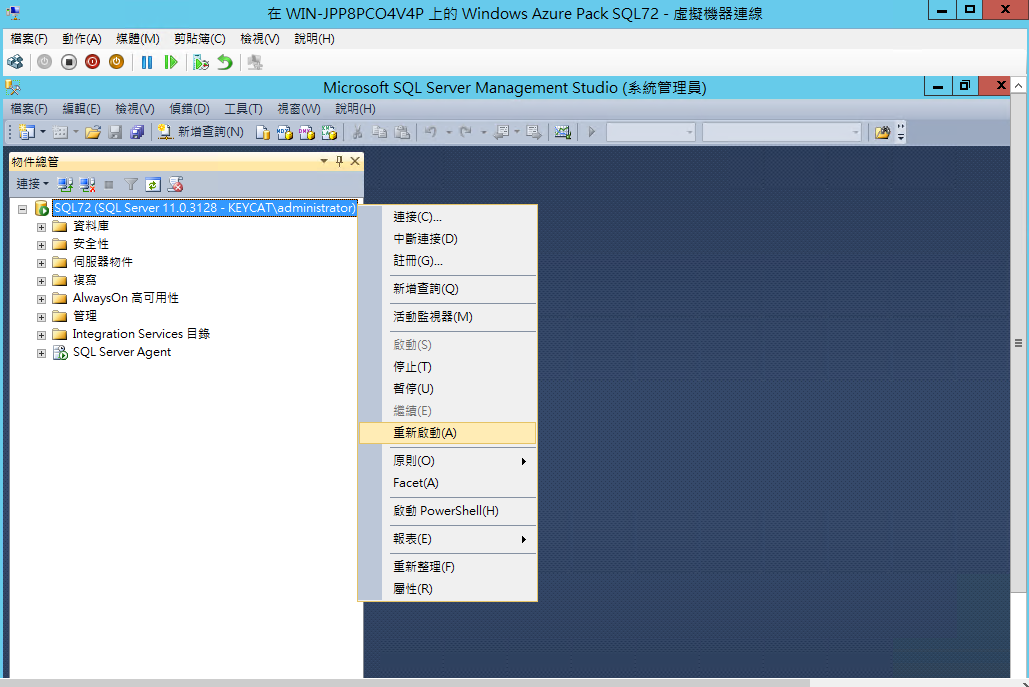

並且重新 Restart 重新啟動服務即可

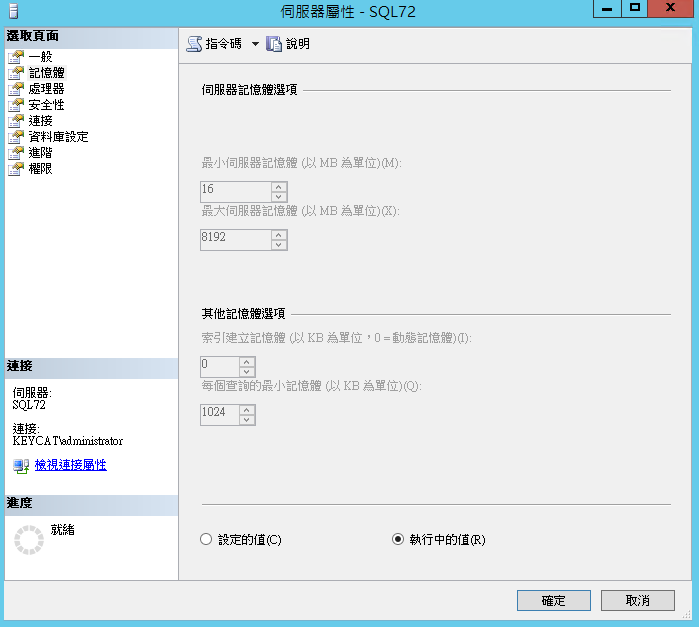

在右鍵 “屬性" 檢查記憶體是否有設定為 8192

記憶體為 8192 並選擇 “執行中的值" (Running Values)

[ Ps. 注意 在SQL Server主機 需額外再加入 System Center 的主機電腦 ]

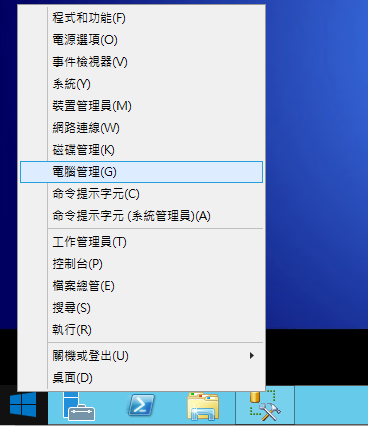

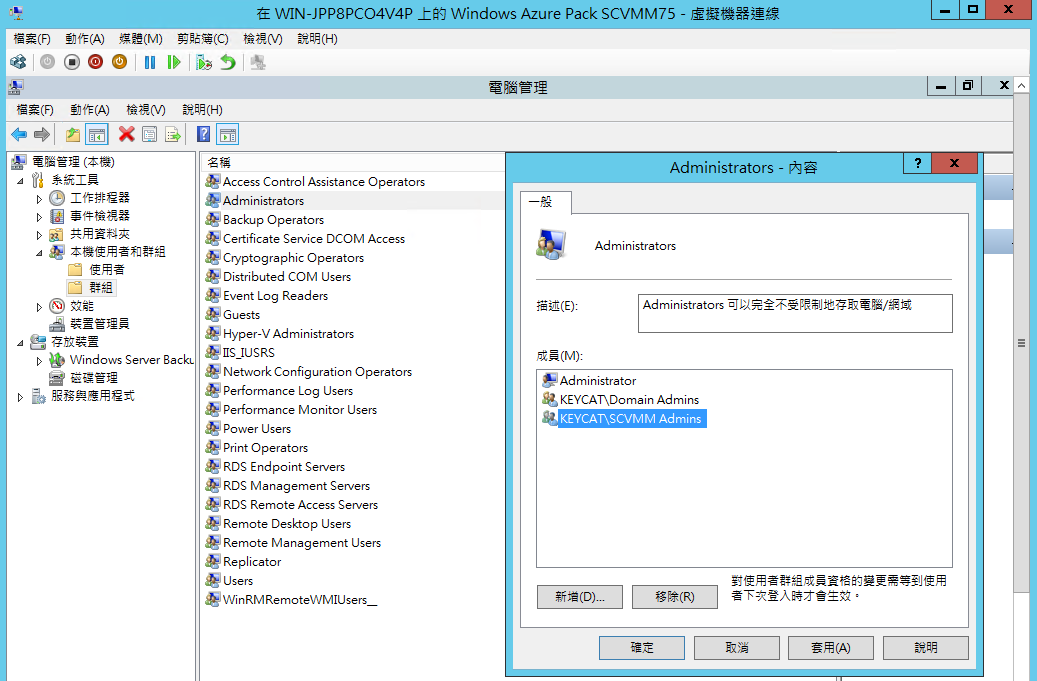

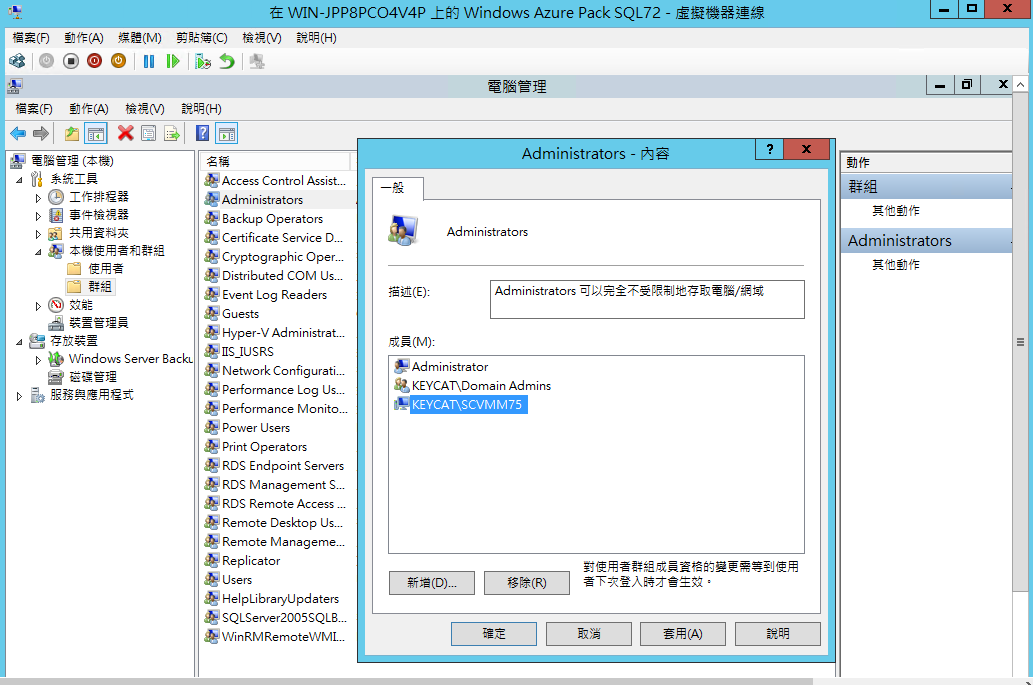

請開啟 SQL Server主機 伺服器管理員的工具 “電腦管理"

本機使用者和群組 (群組)
Administrators Properties (群組內)
新增一筆 System Center 的主機電腦 (主機名稱 SCVMM75) [ ( Ps.給予 SCVMM75主機 Administrators 的權限 ) ]

[ System Center Virtual Machine Manager 安裝前置作業 ]

(請注意 SCVMM Sources 如是 SP1 是 無法安裝 ADK 8.1)
*在此重大注意 Windows Assessment and Deployment Kit (ADK) for Windows 8.1 安裝到 SCVMM SP1 會有錯誤
*請要安裝 ADK 8.1 請安裝在 SCVMM R2 版本使用

安裝 Windows ADK 參考文件
https://msdn.microsoft.com/zh-TW/library/hh825494.aspx#InstallingFromInternet

(以下在 SCVMM SP1 上請安裝 Windows ADK 8.0)
首先下載安裝 Windows ADK 8.0 [ Windows Assessment and Deployment Kit (ADK) for Windows 8.0(adksetup.exe) ]
https://www.microsoft.com/zh-TW/download/details.aspx?id=30652

(以下在 SCVMM R2 上請安裝 Windows ADK 8.1)

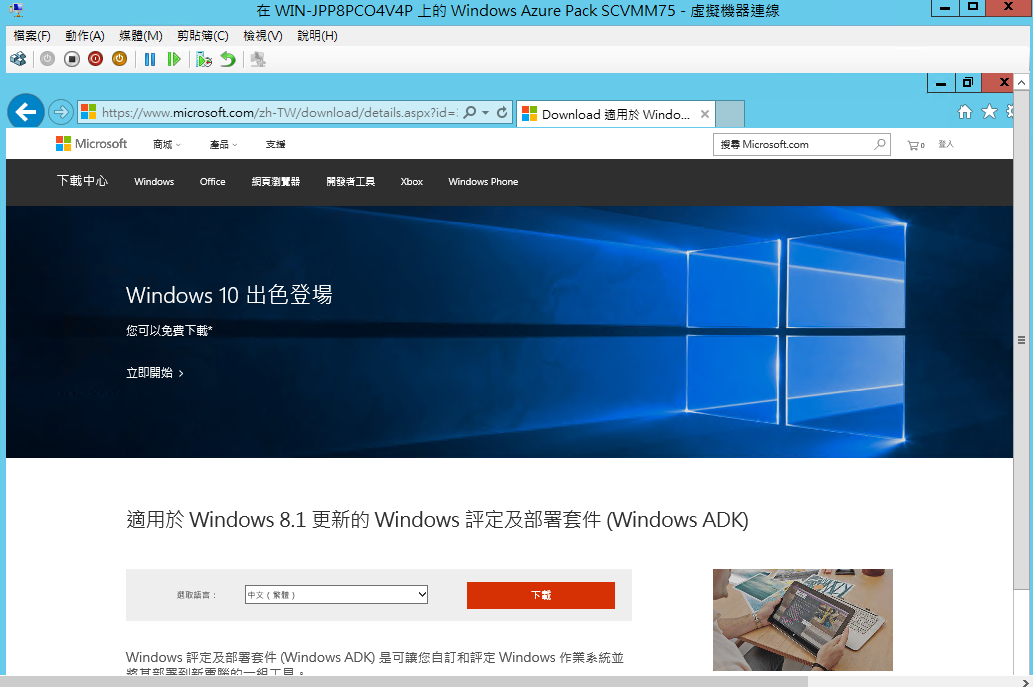

首先下載安裝 Windows ADK 8.1 [ Windows Assessment and Deployment Kit (ADK) for Windows 8.1(adksetup.exe) ]

https://www.microsoft.com/zh-TW/download/details.aspx?id=39982

首先安裝 Windows Assessment and Deployment Kit
執行 adksetup.exe (下載的Windows ADK)

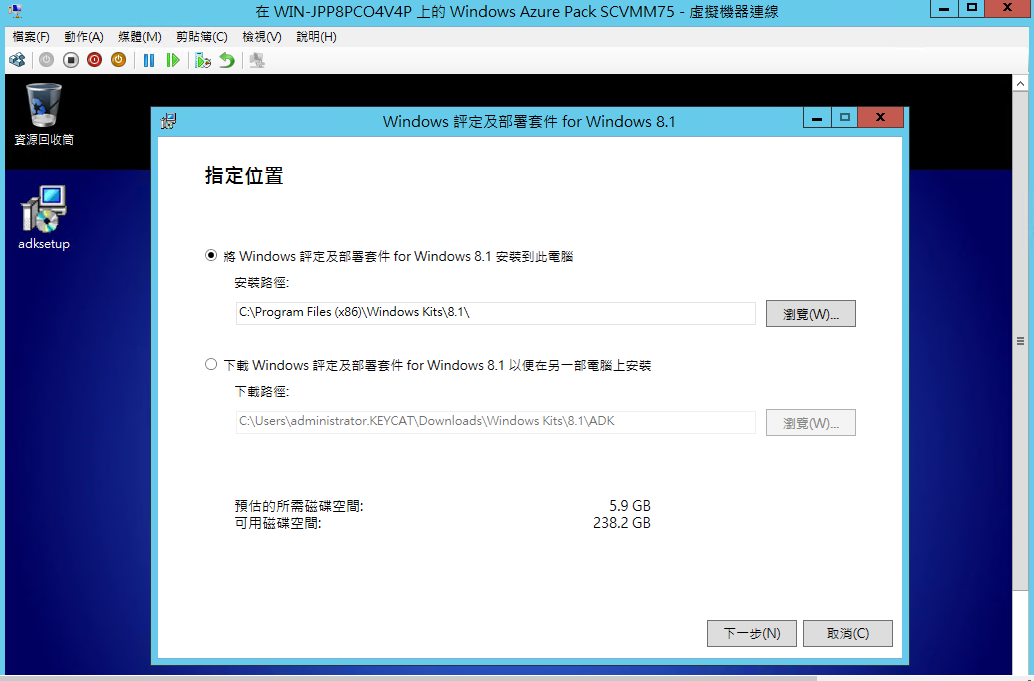

選項 將 Windows 評定及部屬套件 for Windows 8.1 安裝到此電腦

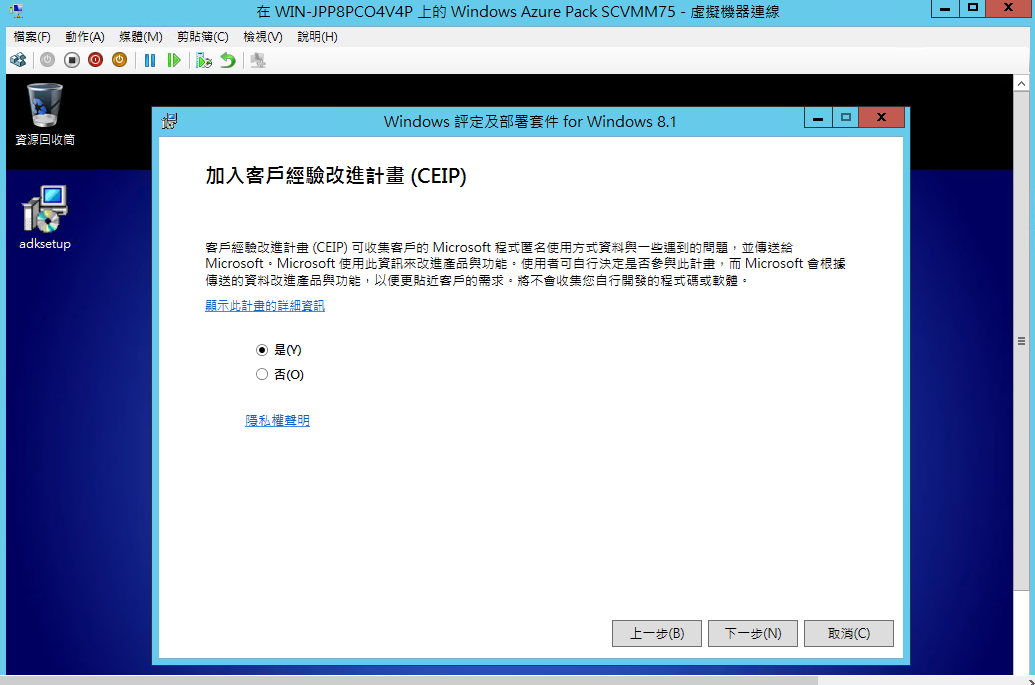

並 加入客戶經驗改進計畫 (CEIP) 選擇 “是"

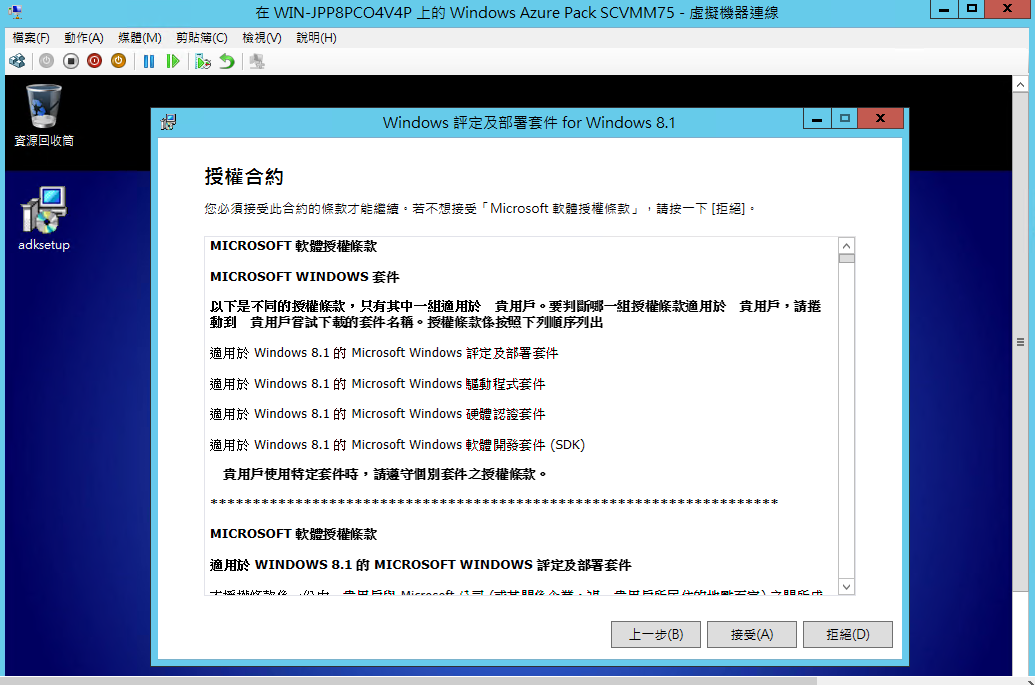

接受授權合約

(預設勾選) 介紹安裝的功能

(X) 應用程式相容性工具組 (ACT) – Application Compatibility Toolkit

(O) 部屬工具 – Deployment Tools

(O) Windows 預先安裝環境 (Windows PE) – Windows Preinstallation Environment

(X) 使用者狀態遷移工具 (USMT) – User State Migration Tool

(X) 大量啟用管理工具 (VAMT) – Volume Activation Management Tool

(O) Windows 效能工具組 – Windows Performance Toolkit

(O) Windows 評定服務 – Windows Assessment Services (O) Microsoft SQL Server 2012 Express

(安裝 System Center 2012 Virtual Machine Manager SP1 以前)
[ 需要安裝 Windows Assessment and Deployment Kit (ADK) and Deployment tools and Windows PE ]

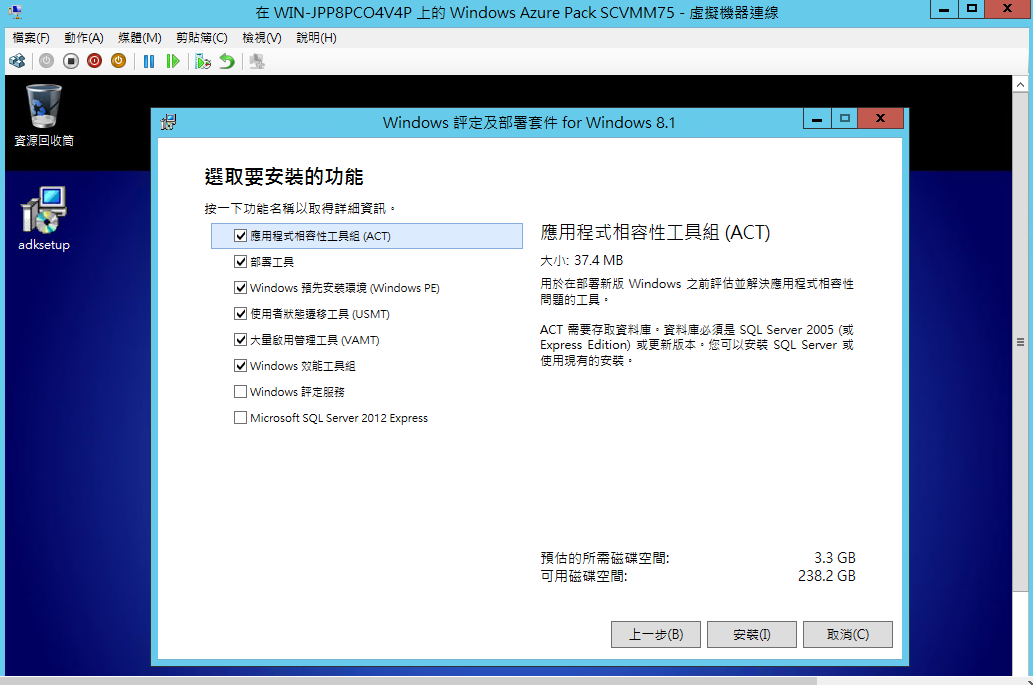

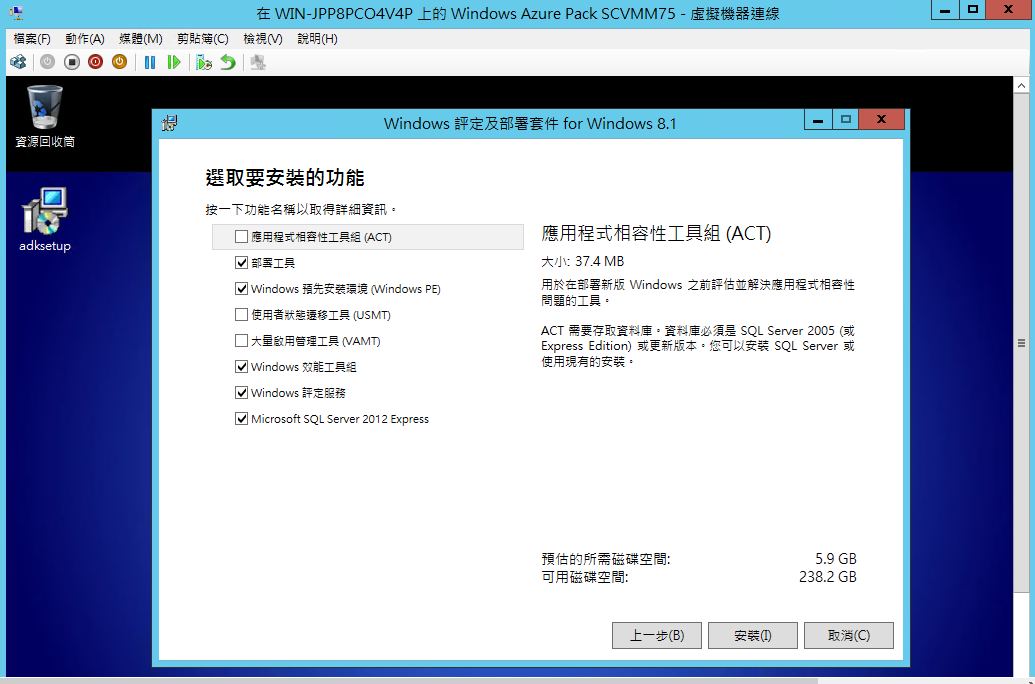

選取要安裝的功能 (以下是安裝System Center 需要勾選項目 安裝容量3GB多)

(O) 應用程式相容性工具組 (ACT) – Application Compatibility Toolkit *

(O) 部屬工具 – Deployment Tools

(O) Windows 預先安裝環境 (Windows PE) – Windows Preinstallation Environment

(O) 使用者狀態遷移工具 (USMT) – User State Migration Tool *

(O) 大量啟用管理工具 (VAMT) – Volume Activation Management Tool *

(O) Windows 效能工具組 – Windows Performance Toolkit *

(X) Windows 評定服務 – Windows Assessment Services

(X) Microsoft SQL Server 2012 Express

[ Ps. *可有此功能 也可不使用]
[ Ps. 以上根據勾選的項目多寡 花費較長時間進行下載安裝作業 請耐心等待]

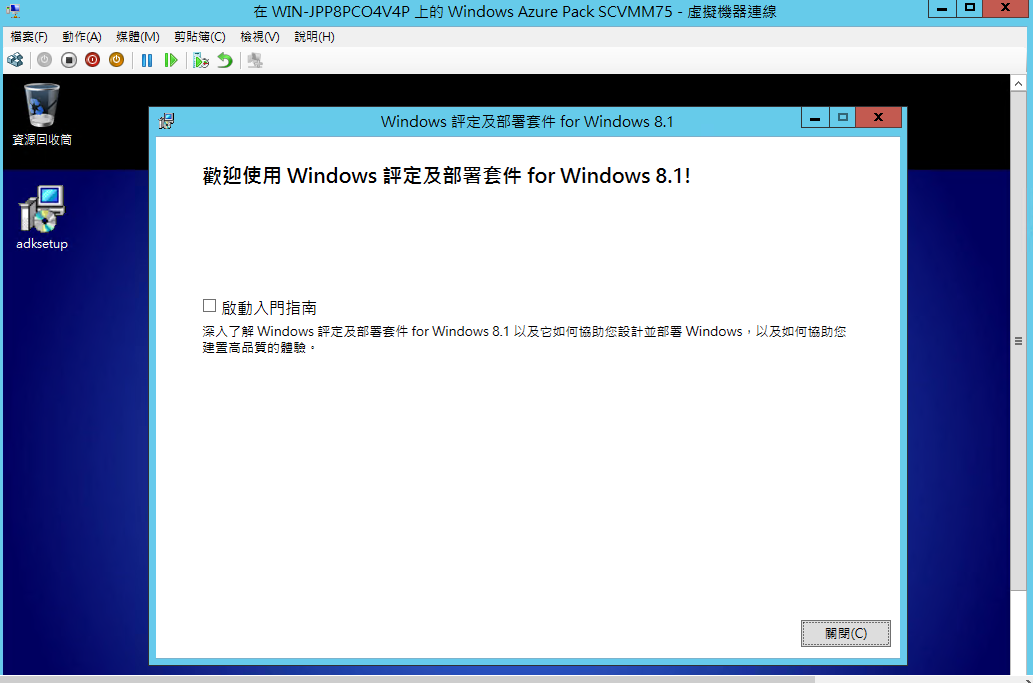

安裝完成 關閉即可

下載軟體

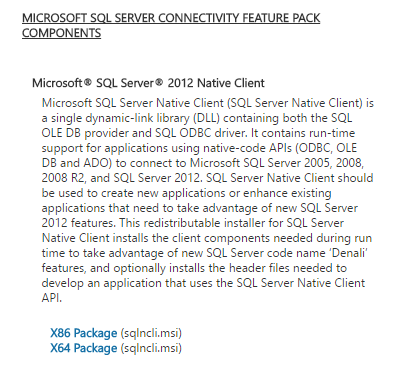

(安裝 SQL Server 2012 Feature Pack – SQL Server 2012 Native Client)

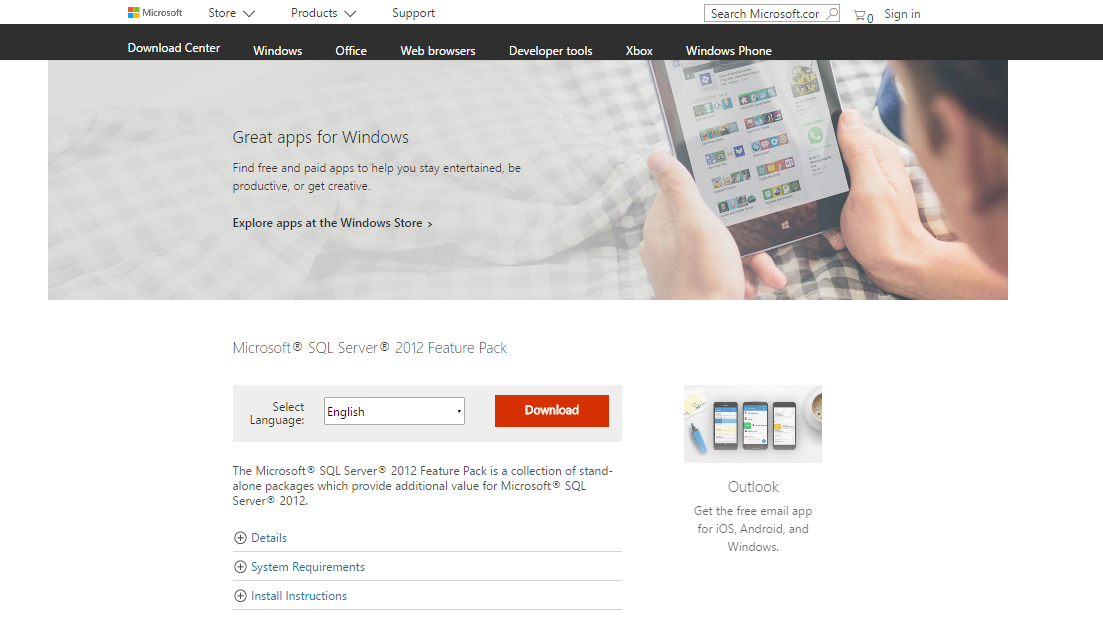

Microsoft® SQL Server® 2012 Feature Pack
https://www.microsoft.com/en-us/download/details.aspx?id=29065

點選 Install Instructions (下載 安裝64位元版本)
點選 X64 Package (sqlncli.msi)

[ Ps. 若將 Database 和 VMM Management 安裝在同一台伺服器 (請忽略此步驟) ]

下載軟體
(安裝 SQL Server 2012 Feature Pack – SQL Server 2012 Command Line Utilities)

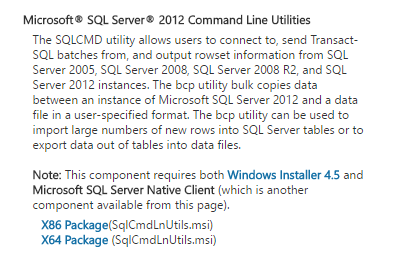

Microsoft® SQL Server® 2012 Command Line Utilities

https://www.microsoft.com/en-us/download/details.aspx?id=29065

點選 Install Instructions (下載 安裝64位元版本)
點選 X64 Package (SqlCmdLnUtils.msi)

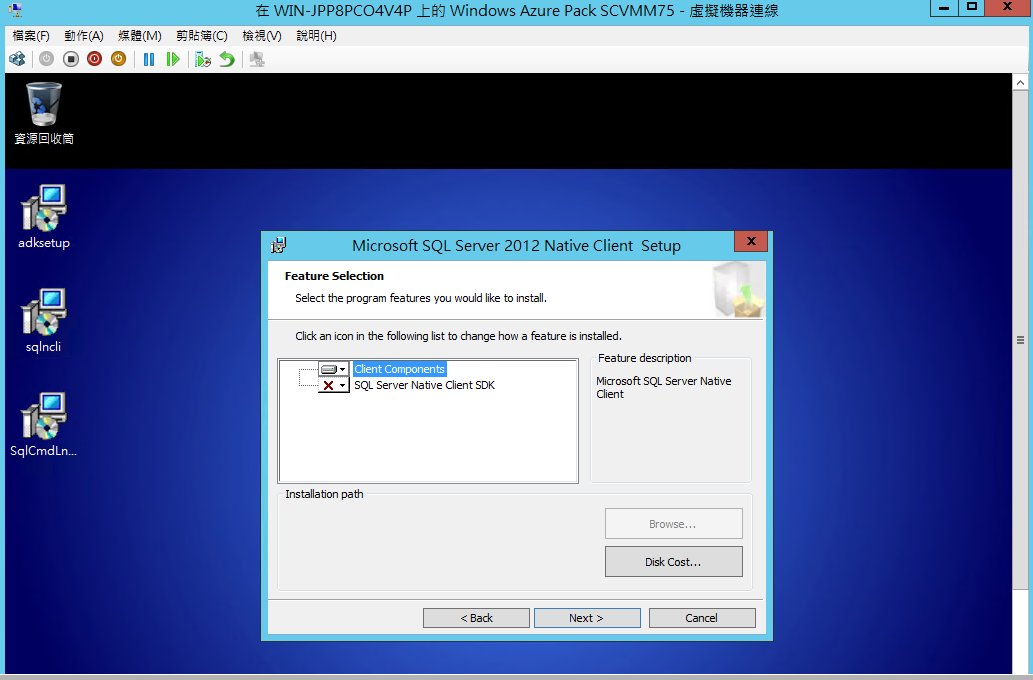

請在 System Center Virtual Machine Manager (SCVMM75)

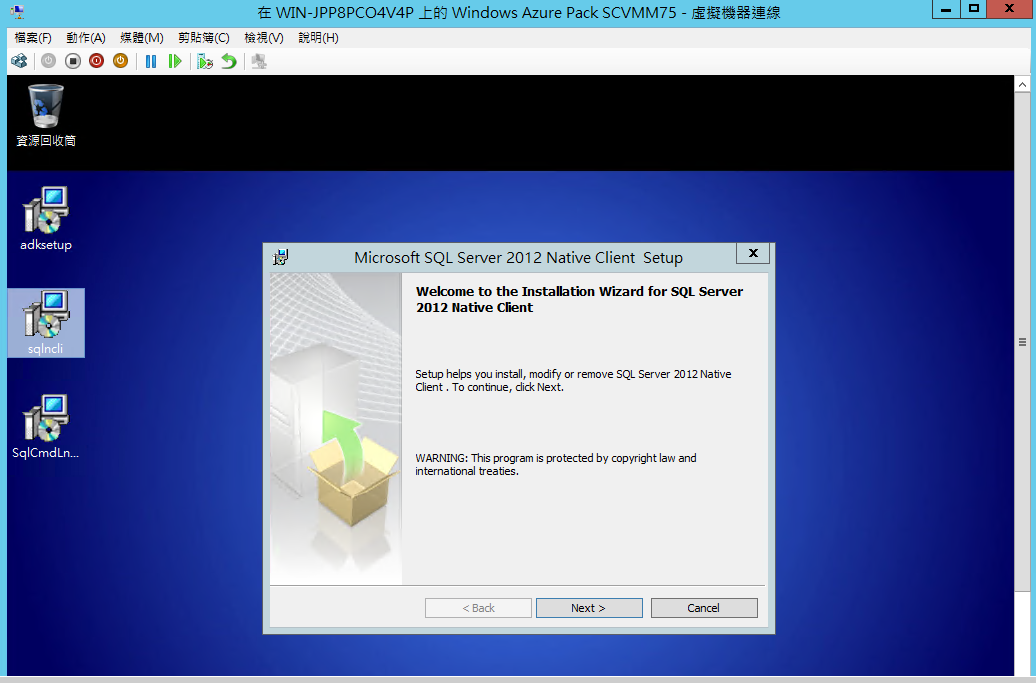

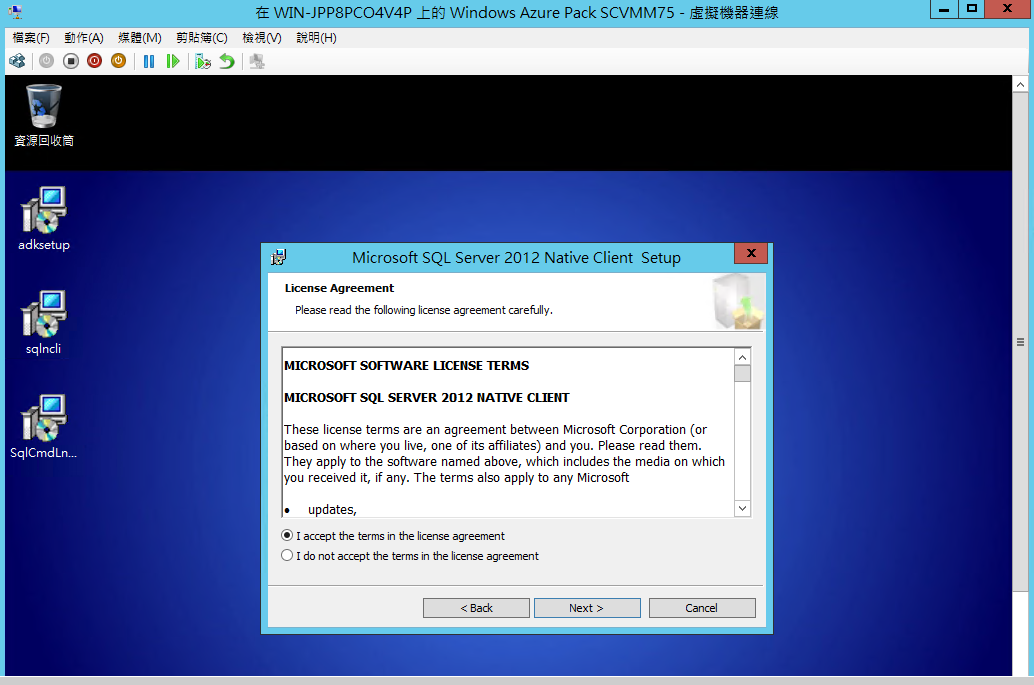

進行安裝 SQL Server 2012 Native Client
點選 sqlncli.msi

點選 I accept the terms in the license agreement

點選 Next

開始安裝 SQL Server 2012 Native Client
點選 Install

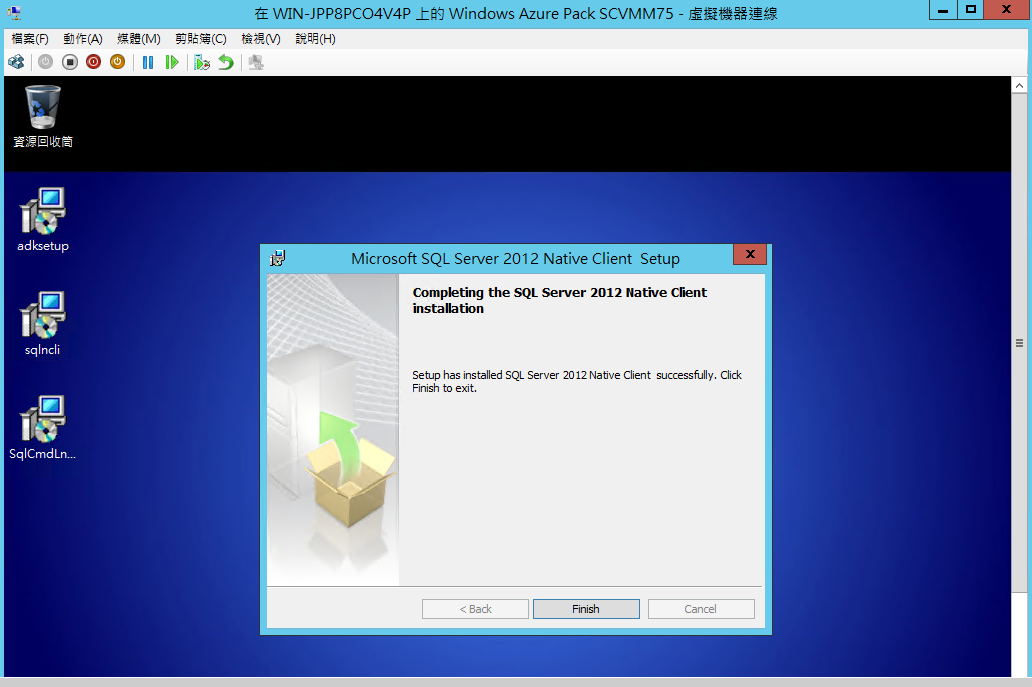

完成安裝

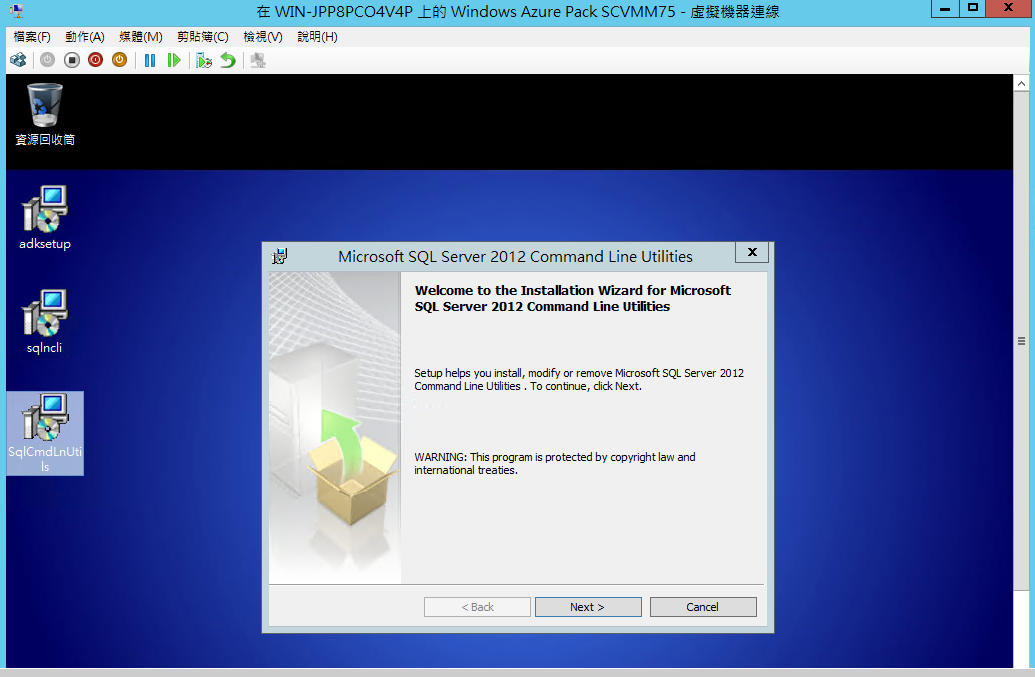

請在 System Center Virtual Machine Manager (SCVMM75)
進行安裝 SQL Server 2012 Command Line Utilities

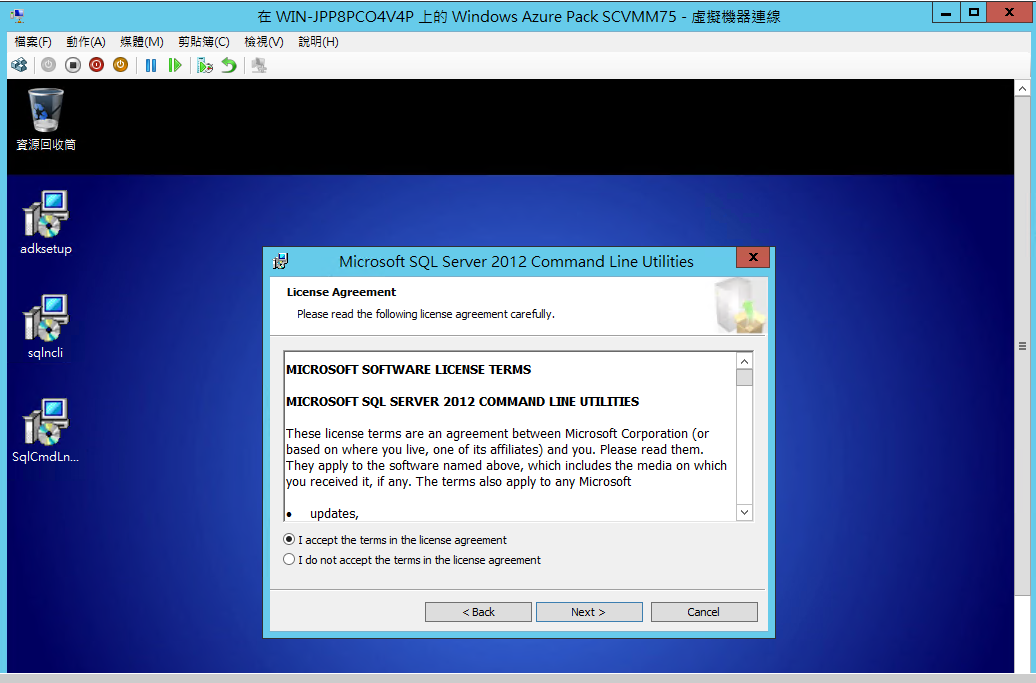

點選 SqlCmdLnUtils.msi

點選 I accept the terms in the license agreement

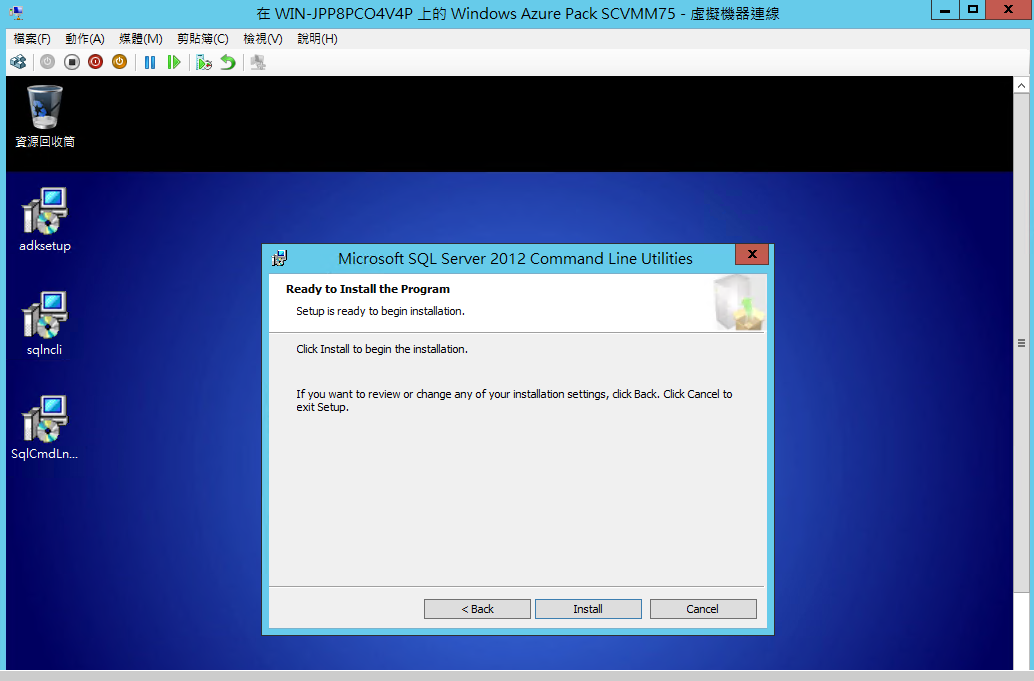

開始安裝 SQL Server 2012 Command Line Utilities
點選 Install

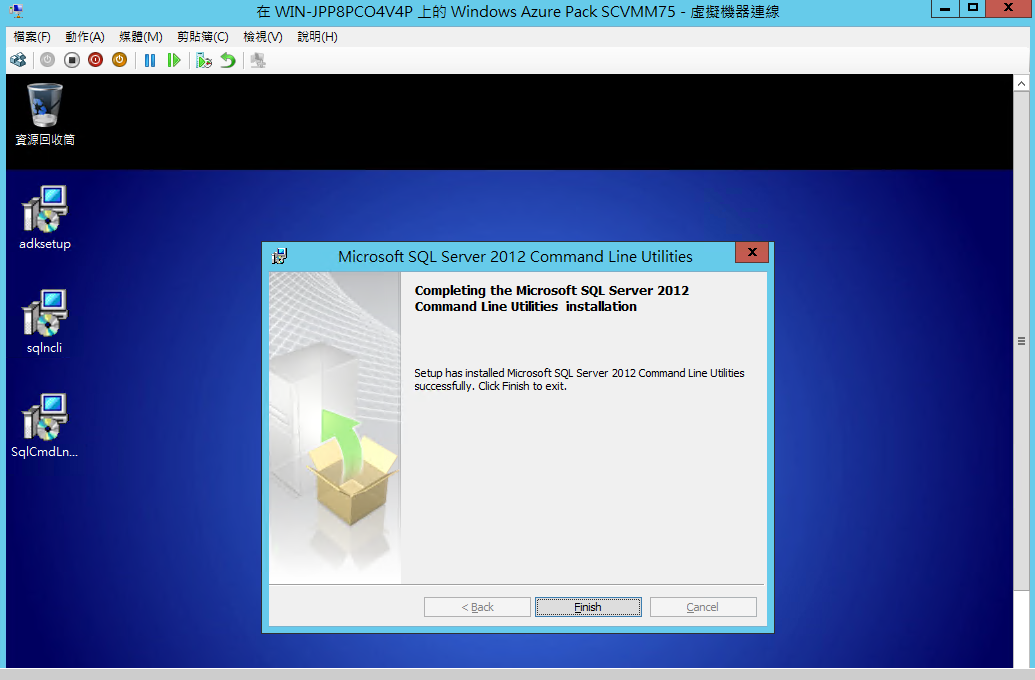

完成安裝

安裝 System Center 2012 R2 Virtual Machine Manager SP1 (Management Server)
在執行 System Center 2012 R2 Virtual Machine Manager SP1 安裝作業系統以前

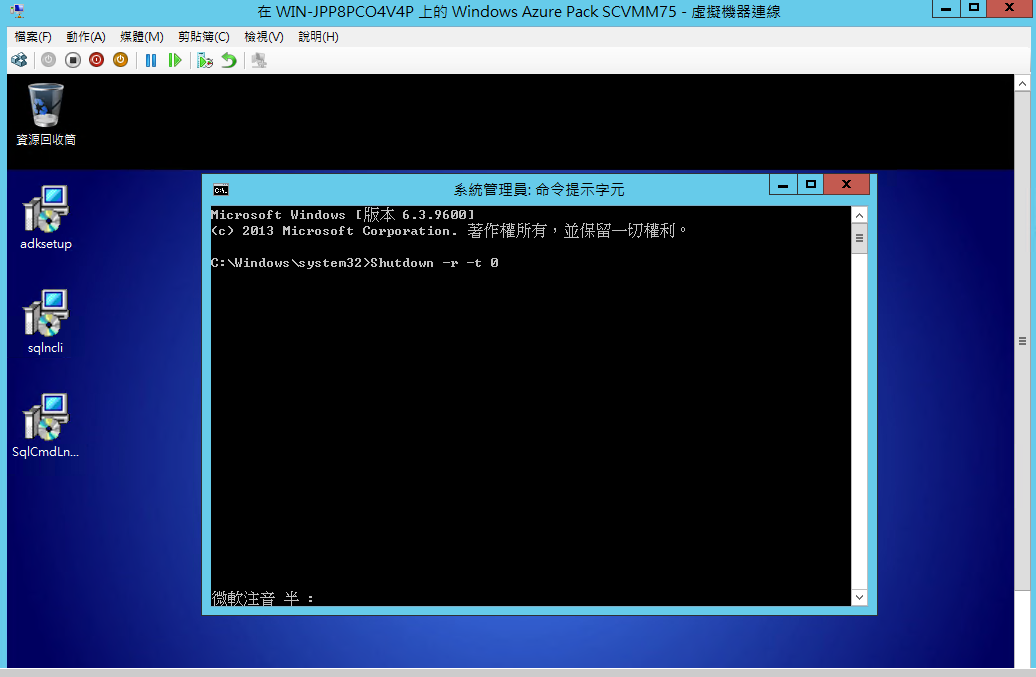

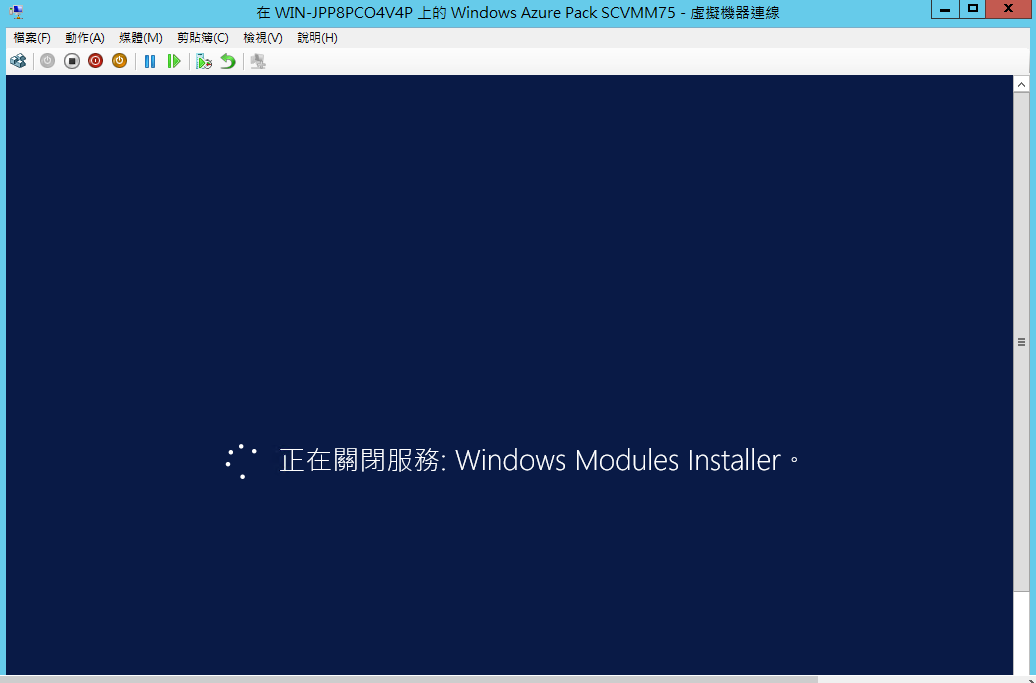

建議請重新開機 (Cmd > Shutdown -r -t 0)
[ Ps. 以便套用之前系統更新或異動 (避免安裝過程中偵測到重新開機的需求) ]

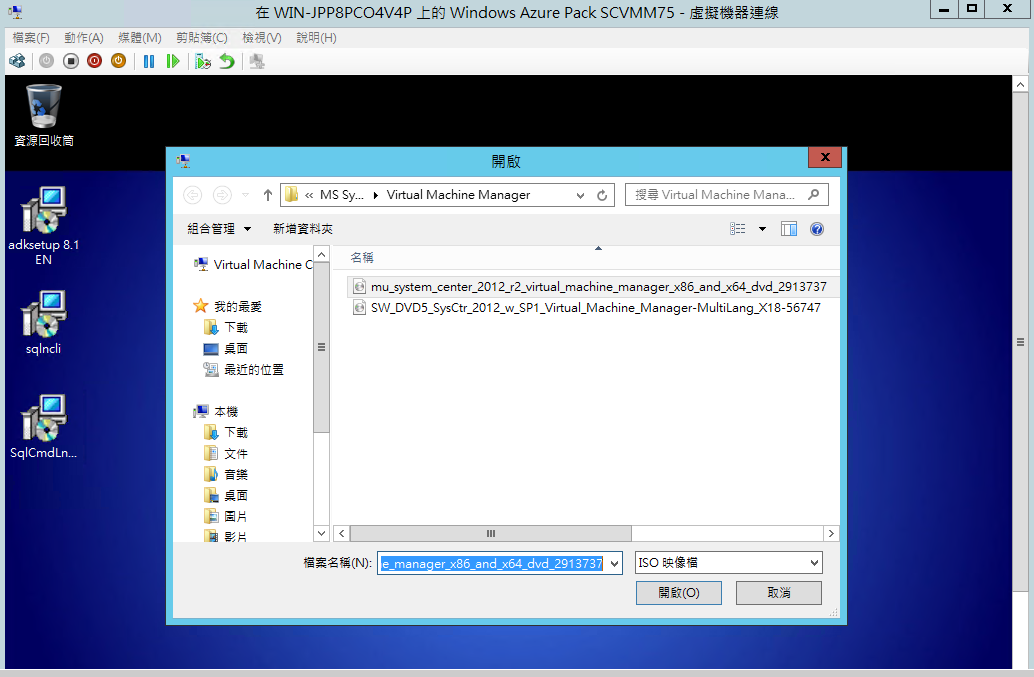

插入 或 掛載 System Center 2012 Virtual Machine Manager R2 (CD / ISO)
(mu_system_center_2012_r2_virtual_machine_manager_x86_and_x64_dvd_2913737) -R2 Version
(SW_DVD5_SysCtr_2012_w_SP1_Virtual_Machine_Manager-MultiLang_X18-56747) -SP1 Version

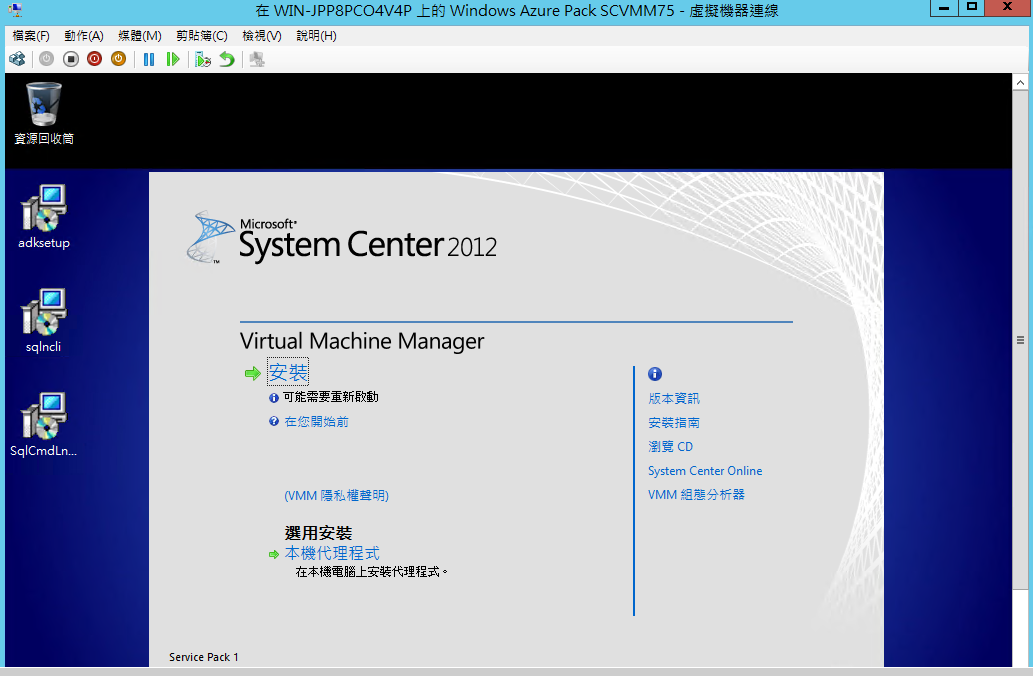

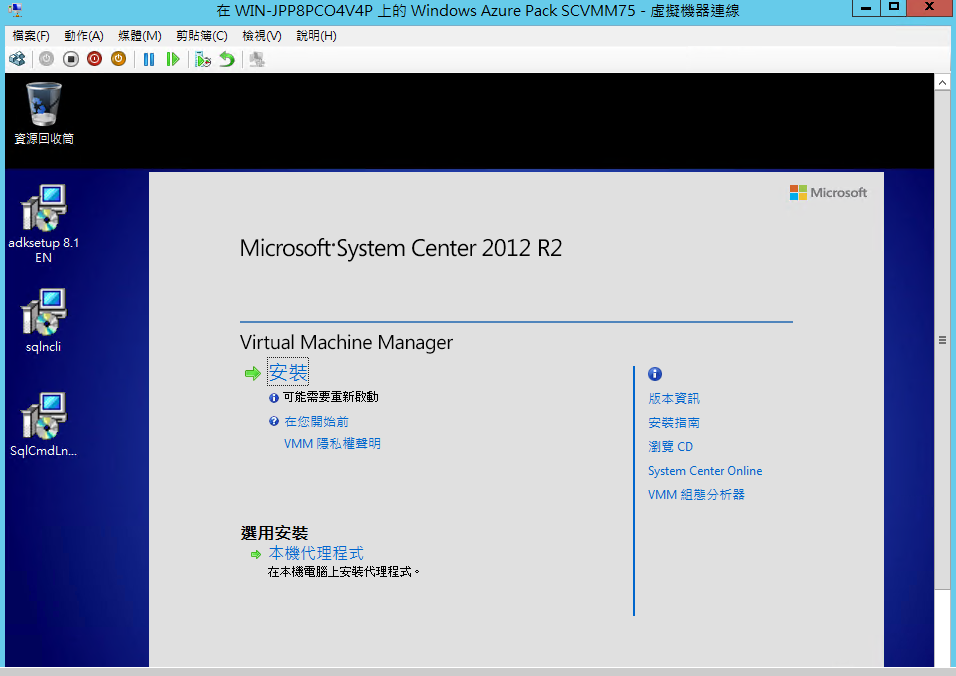

點選 安裝 (Install) (請注意 在此是 R2版本)

-R2 Version

-SP1 Version

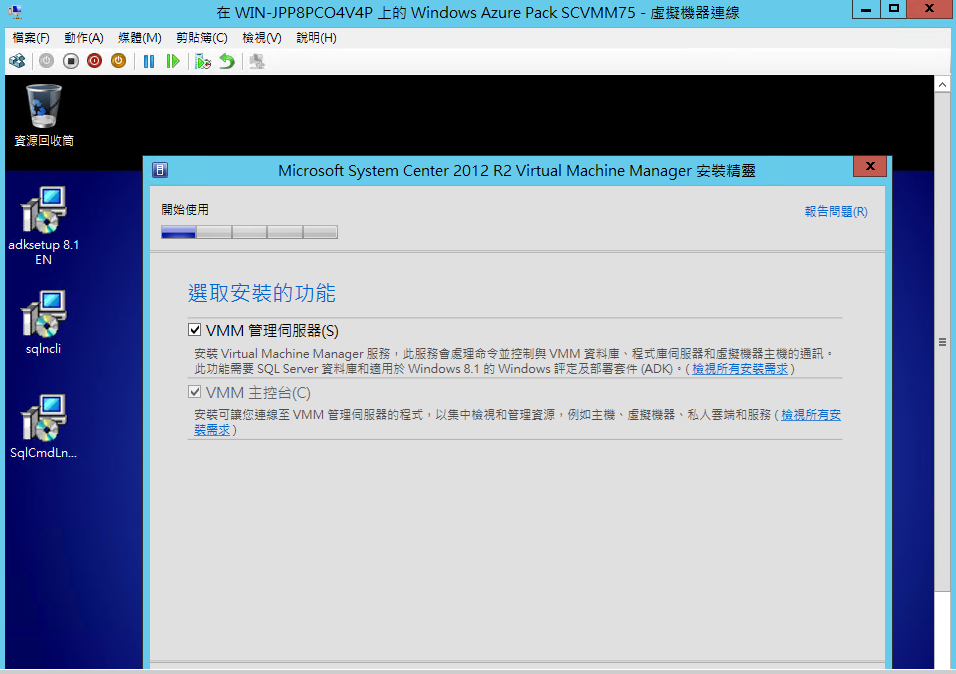

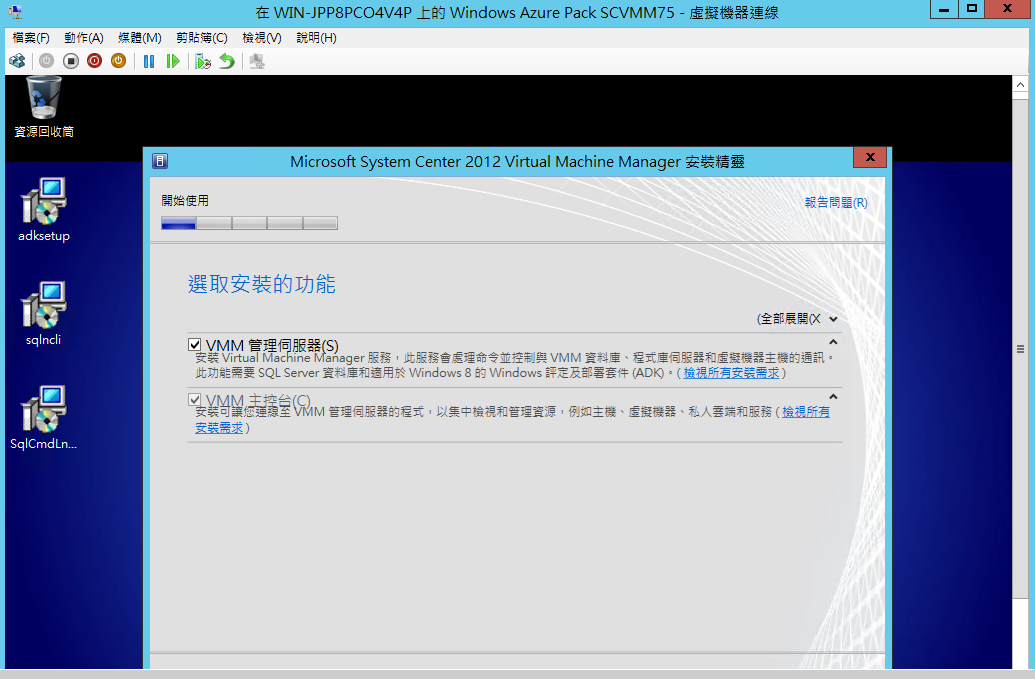

在 選取安裝的功能 頁面 (Select Features to install)
勾選 VMM 管理伺服器 (VMM Management Server)
勾選 VMM 主控台 (VMM Console)

-R2 Version

-SP1 Version

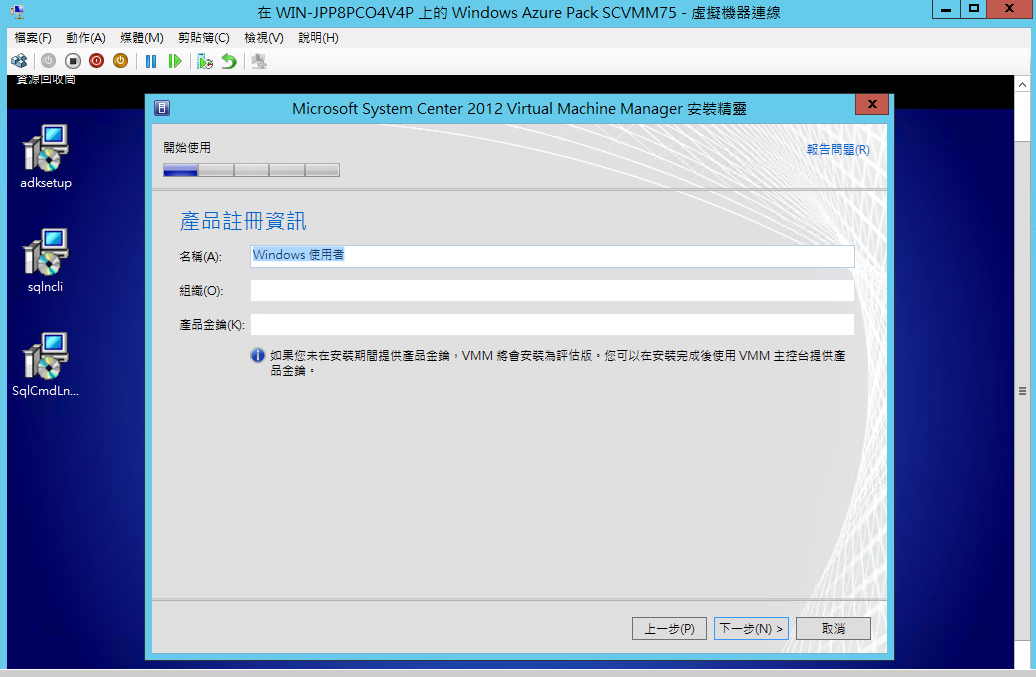

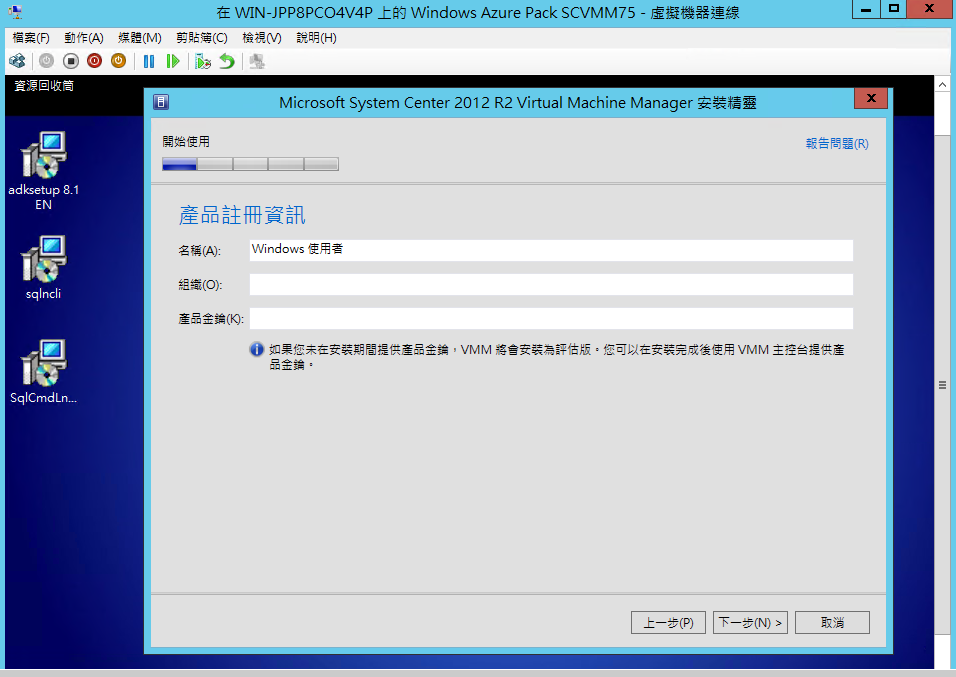

在 產品註冊資訊 頁面 (Product registration information)
請輸入註冊資訊以及產品金鑰
點選 Next (如未輸入產品金鑰 為評估版)

-R2 Version

-SP1 Version

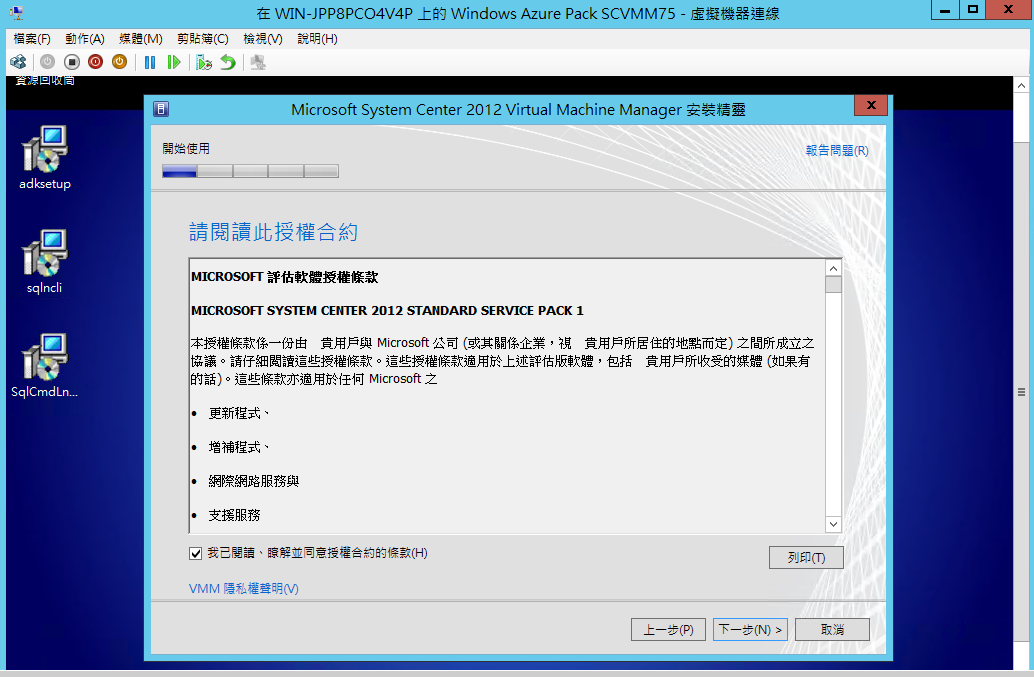

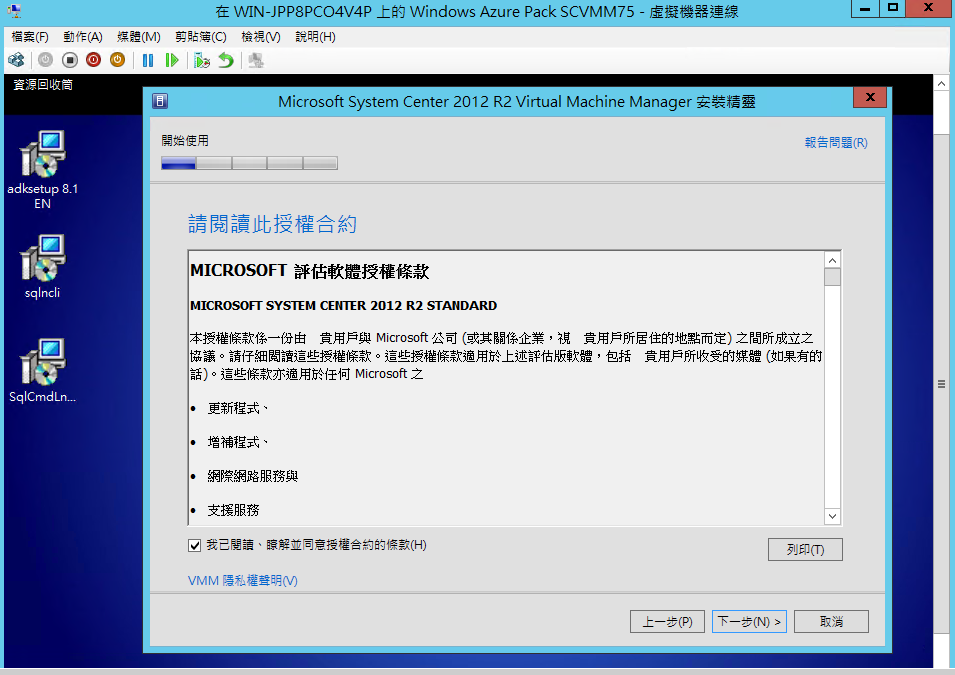

點選 我已閱讀 同意授權條款 (I have read understood and agree with the terms of the license agreement)

-R2 Version

-SP1 Version

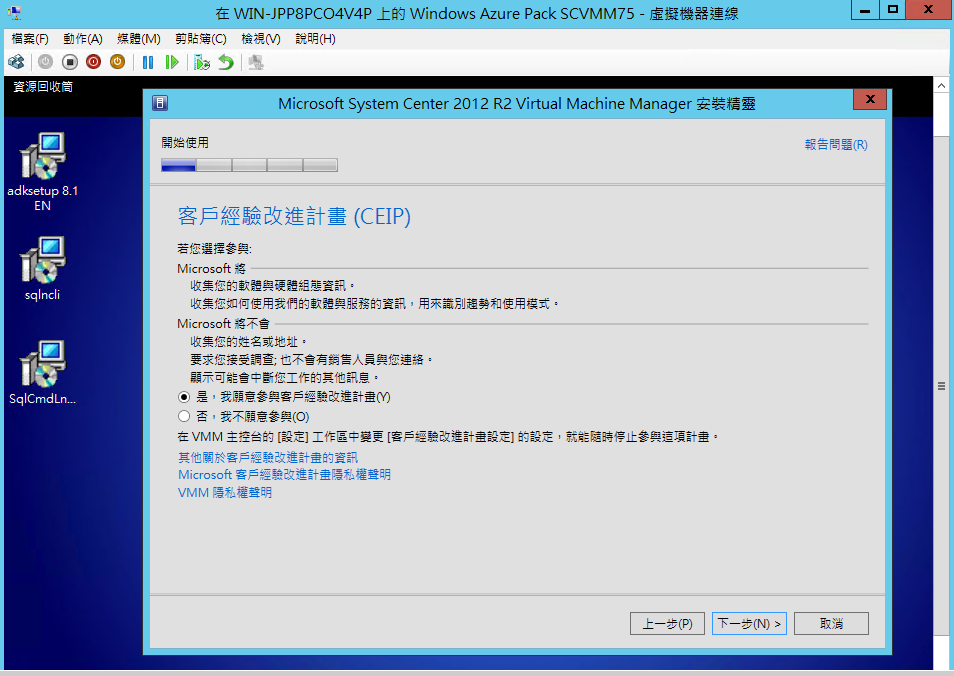

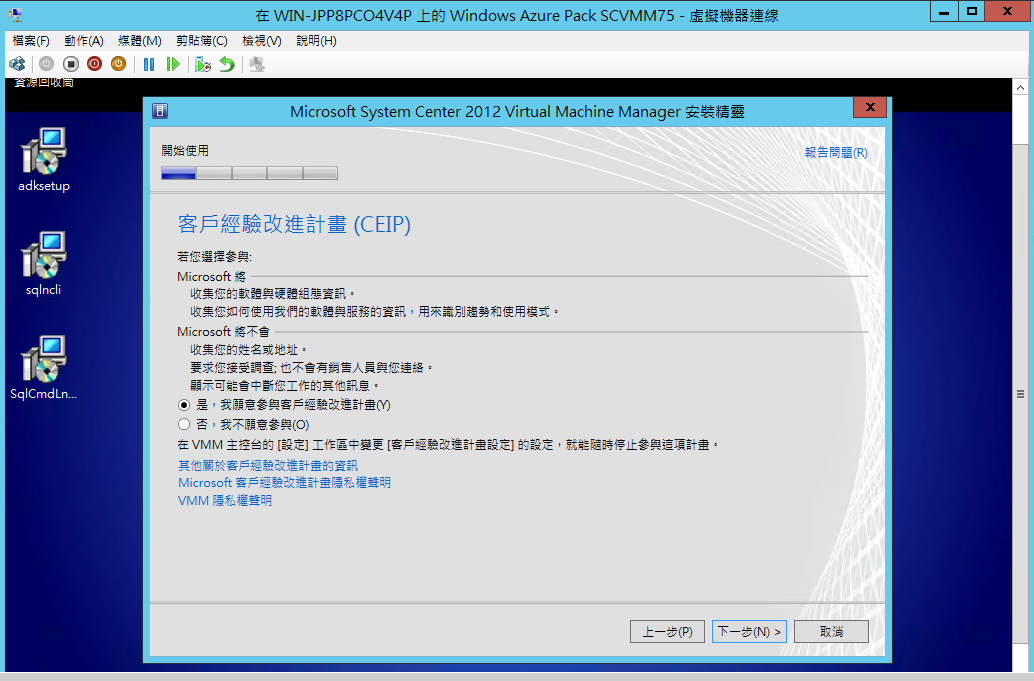

在 客戶經驗改進計畫 (CEIP) Customer Experience Improvement Program
點選 是 我願意參與客戶經驗改進計畫

-R2 Version

-SP1 Version

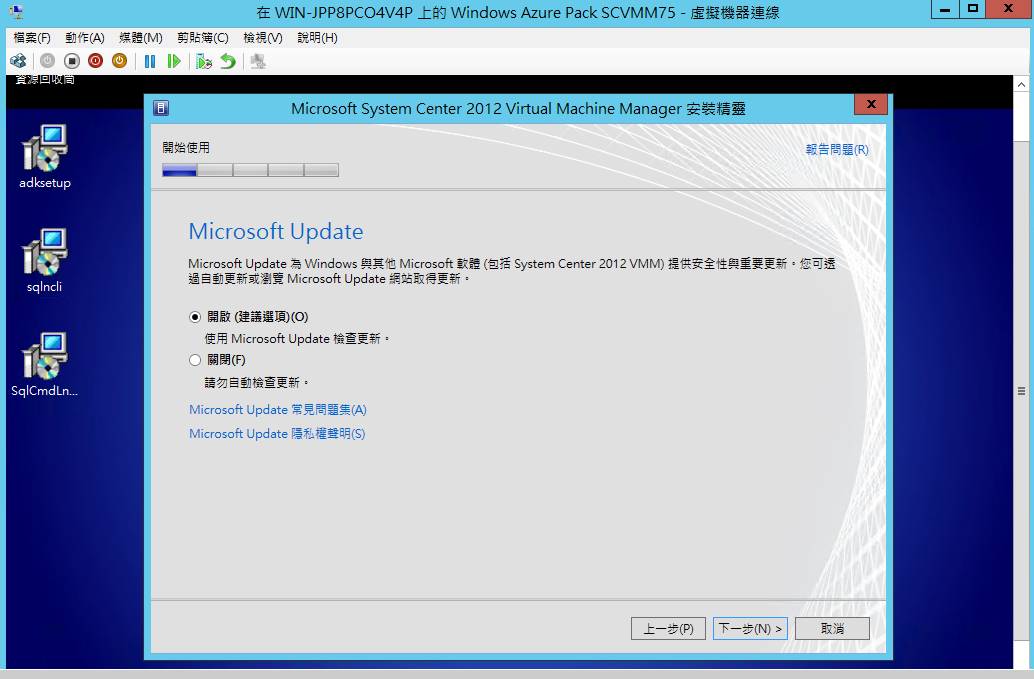

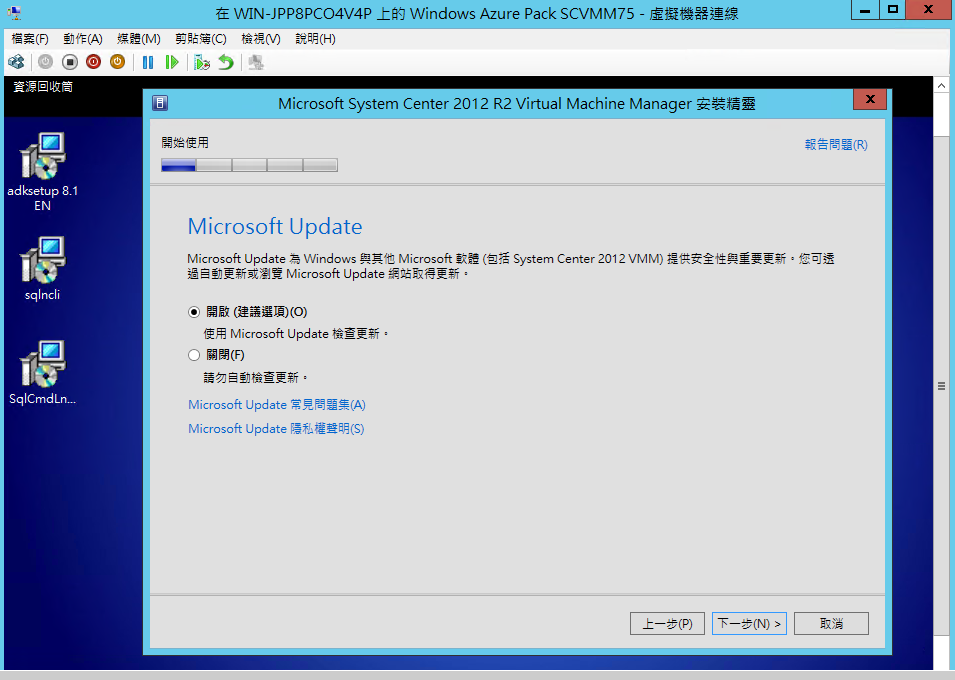

在 Microsoft Update 頁面
選擇 開啟(建議選項) On(recommended)

-R2 Version

-SP1 Version

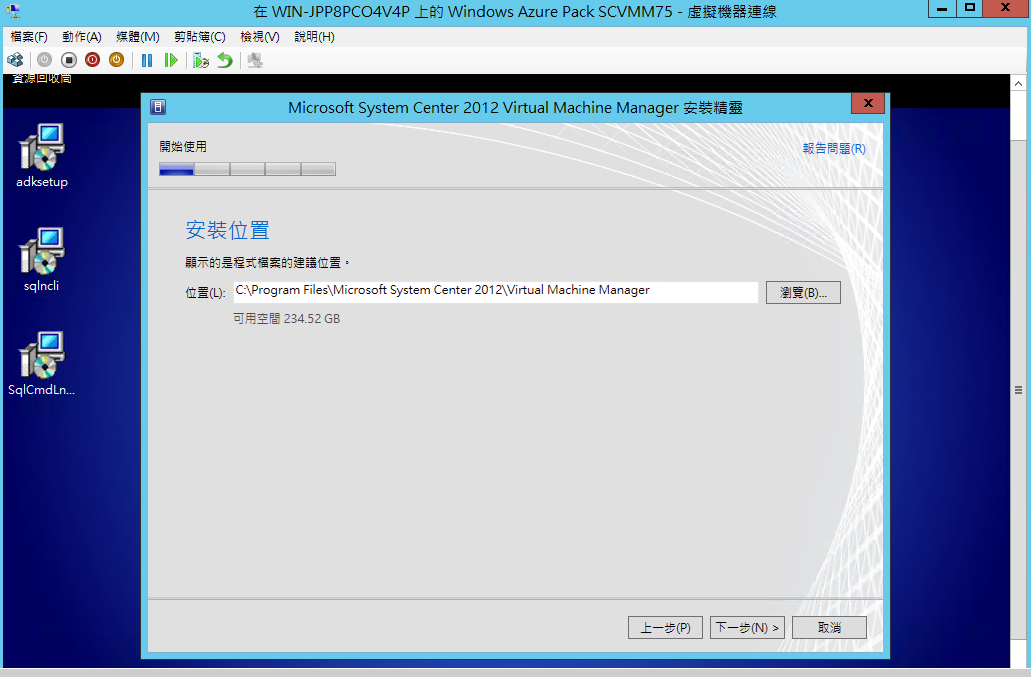

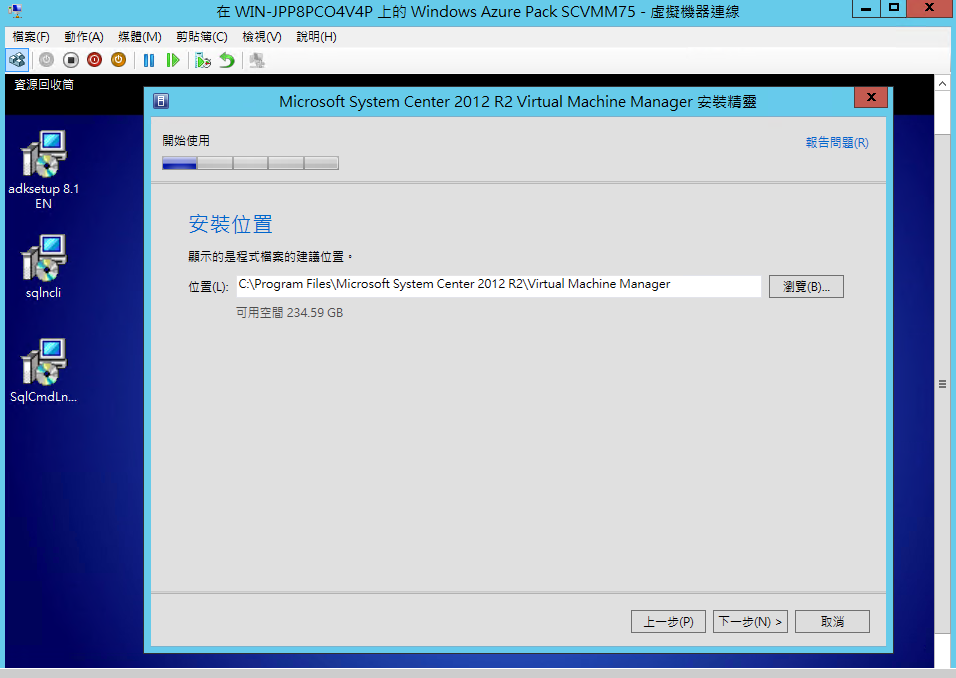

在 安裝位置 頁面 (Installation location)
點選 下一步 (Next)

-R2 Version

-SP1 Version

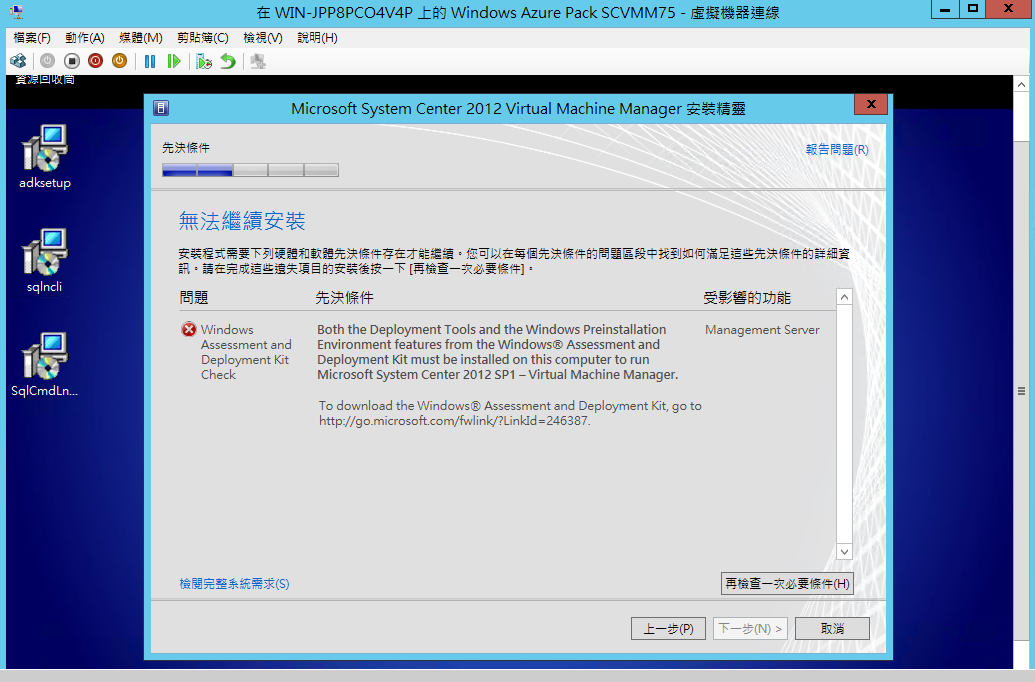

當出現此錯誤訊息 (因 System Center 2012 Virtual Machine Manager SP1 不可以使用 ADK 8.1 安裝)
請使用 Windows Assessment and Deployment Kit ADK 8.0 進行安裝

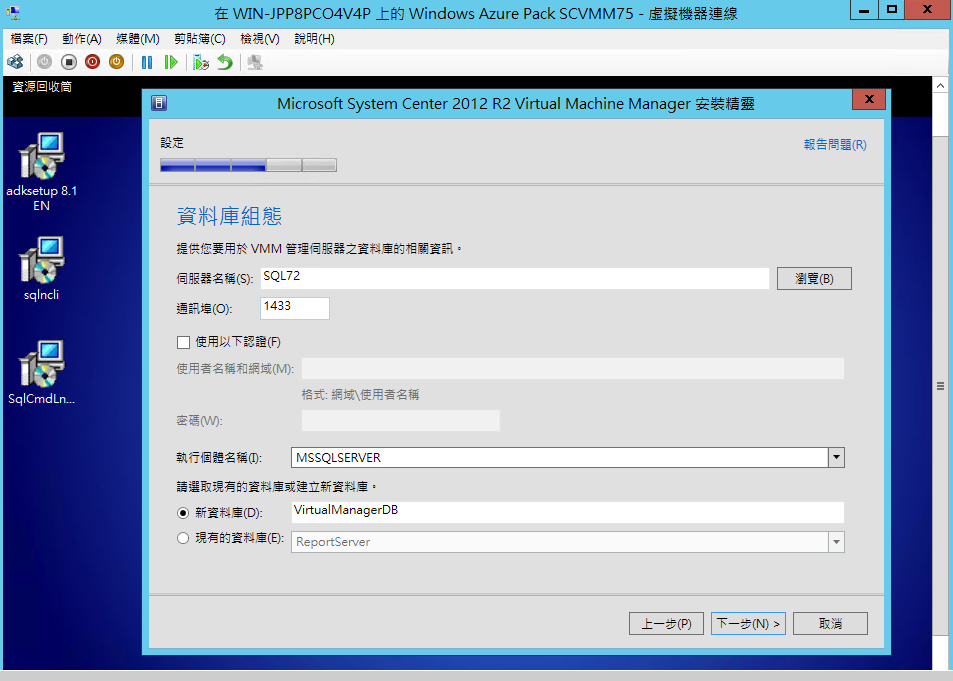

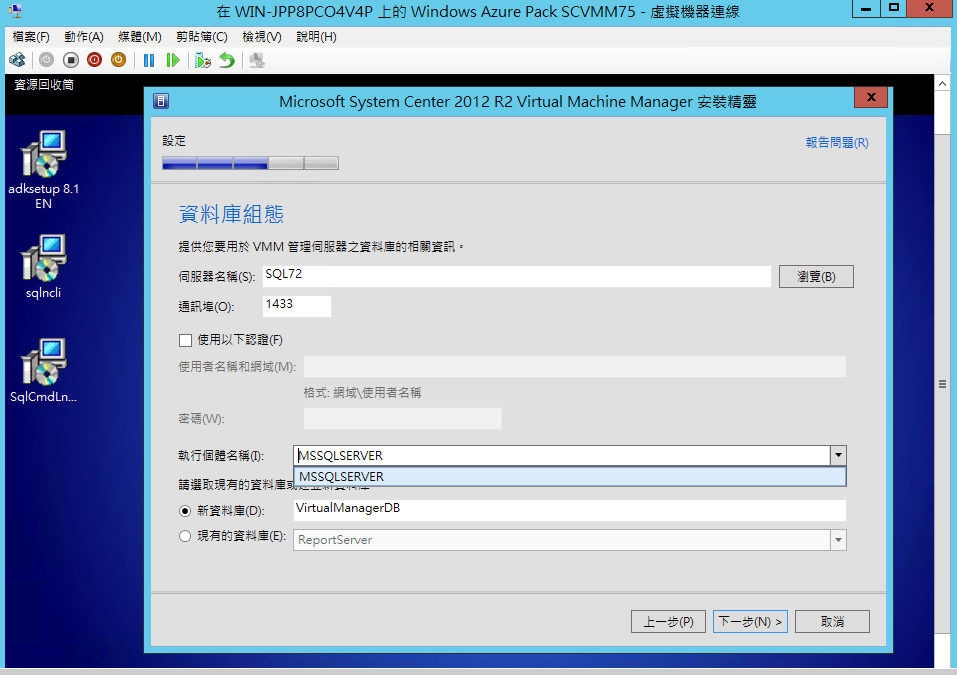

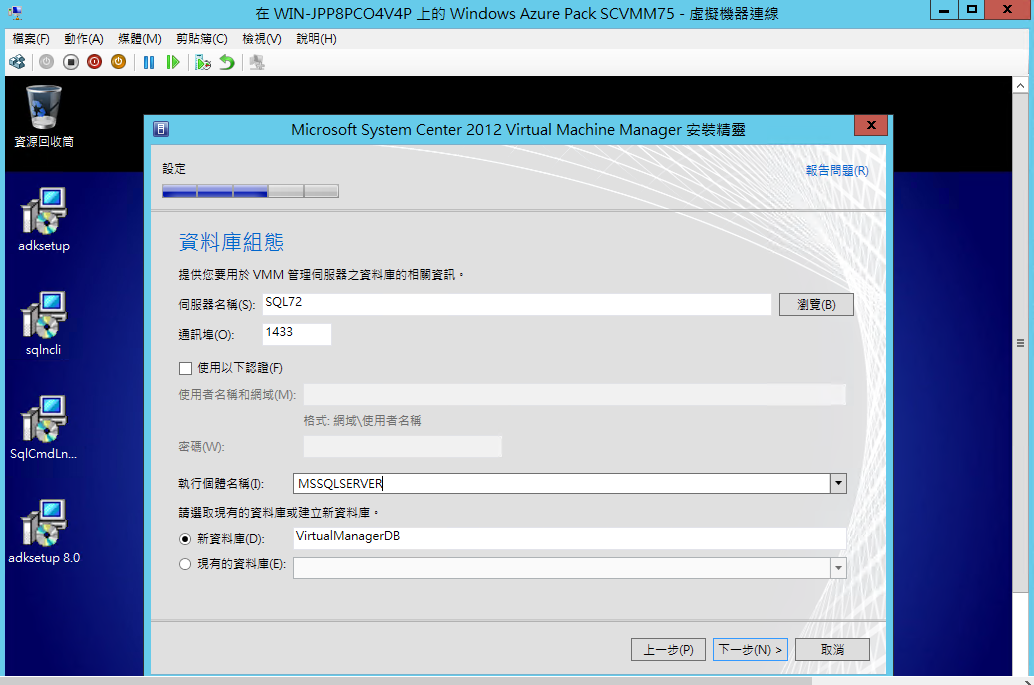

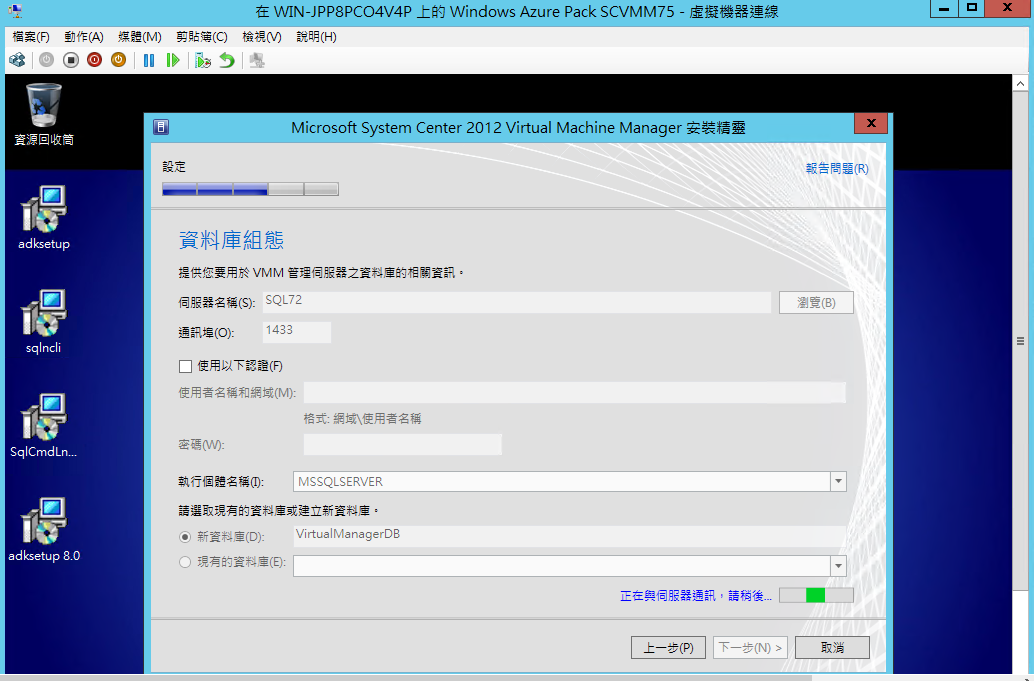

在 資料庫組態 頁面 (Database configuration)
選取 SQLServer (SQL72) 伺服器主機名稱

-R2 Version

-SP1 Version

輸入 1433 (通訊埠)
輸入 MSSQLSERVER (執行個體名稱)

-R2 Version

-SP1 Version

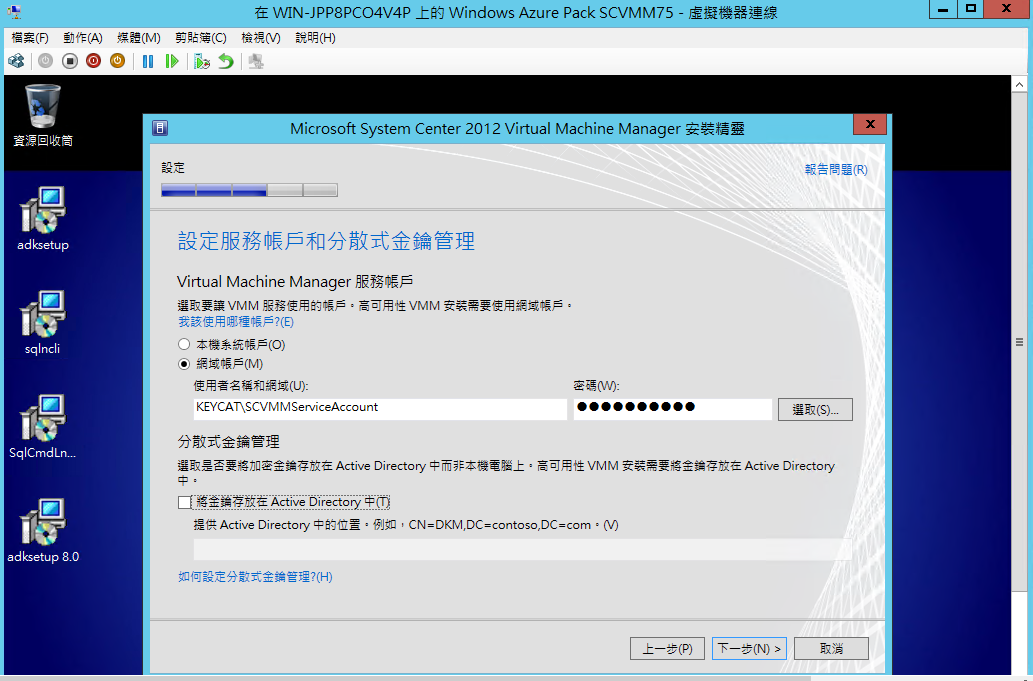

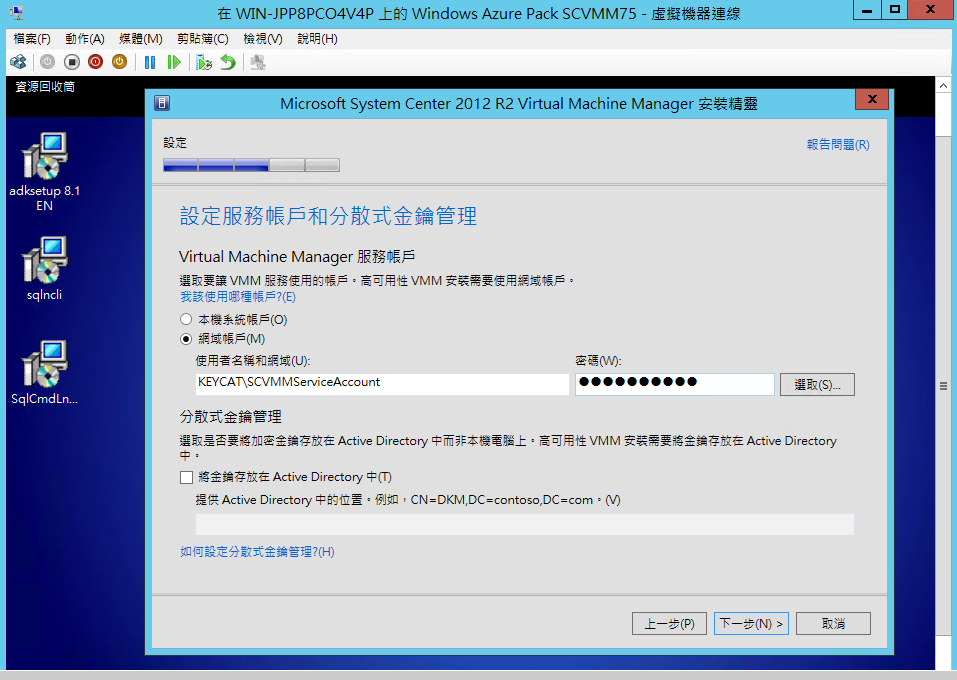

在 設定服務帳戶和分散式金鑰管理 頁面 (Configure service account and distributed key management)
點選 (選取) KEYCAT\SCVMMServiceAccount (先前建立的使用者 已加入 Domain Users and SCVMM Admins)

-R2 Version

-SP1 Version

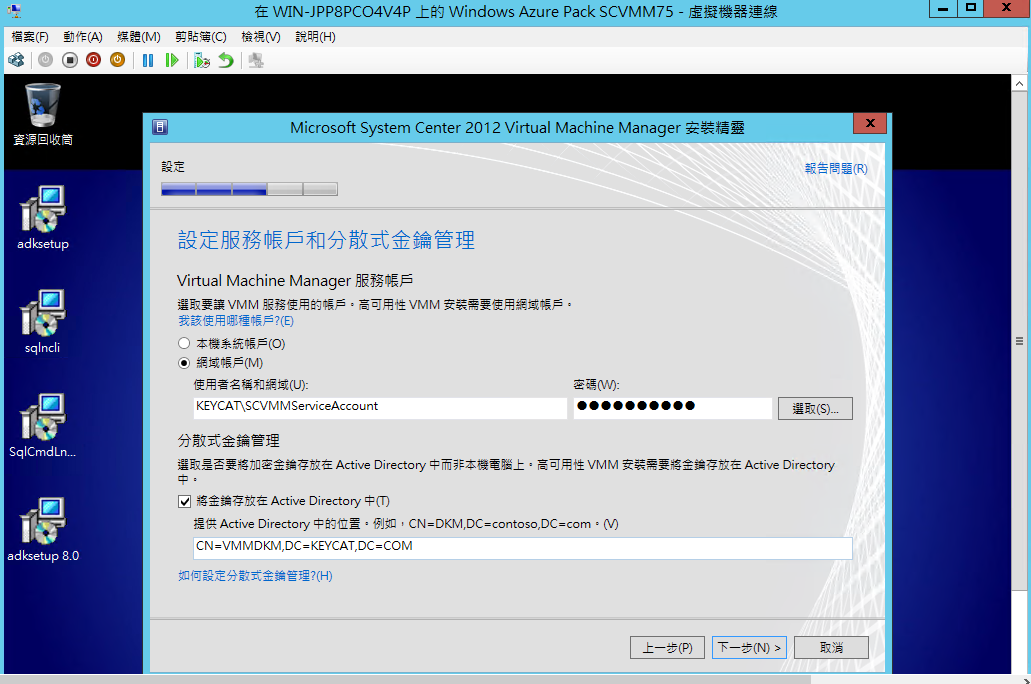

請在 分散式金鑰管理 項目
勾選 將金鑰存放在 Active Directory 中
輸入 CN=VMMDKM,DC=KEYCAT,DC=COM (先前在ADSI編輯器 建立的物件 及 網域名稱)

-R2 Version

-SP1 Version

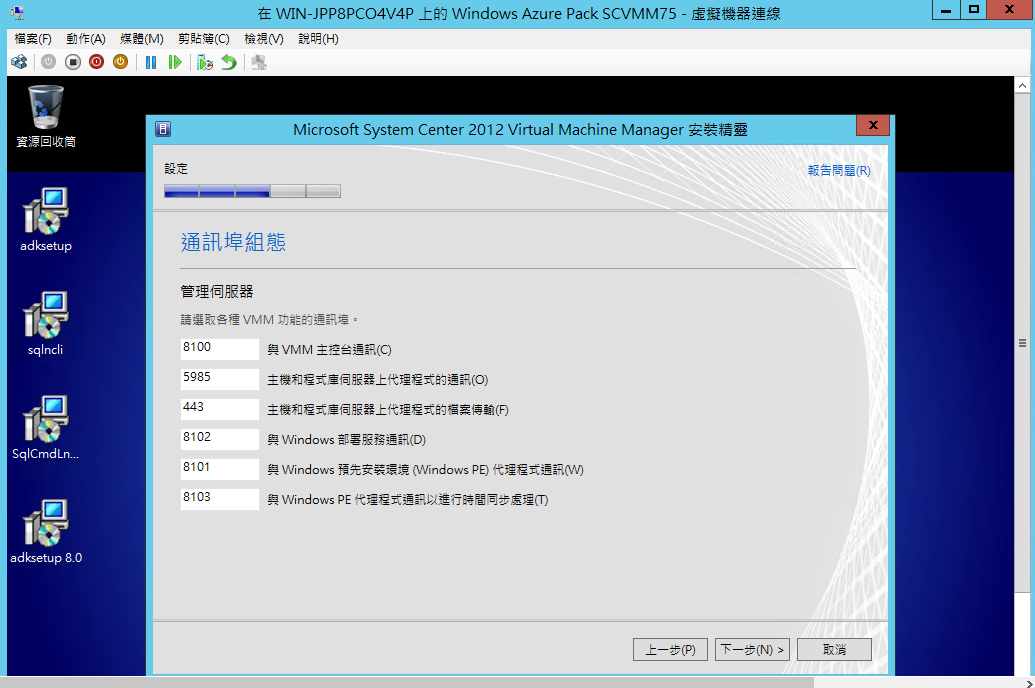

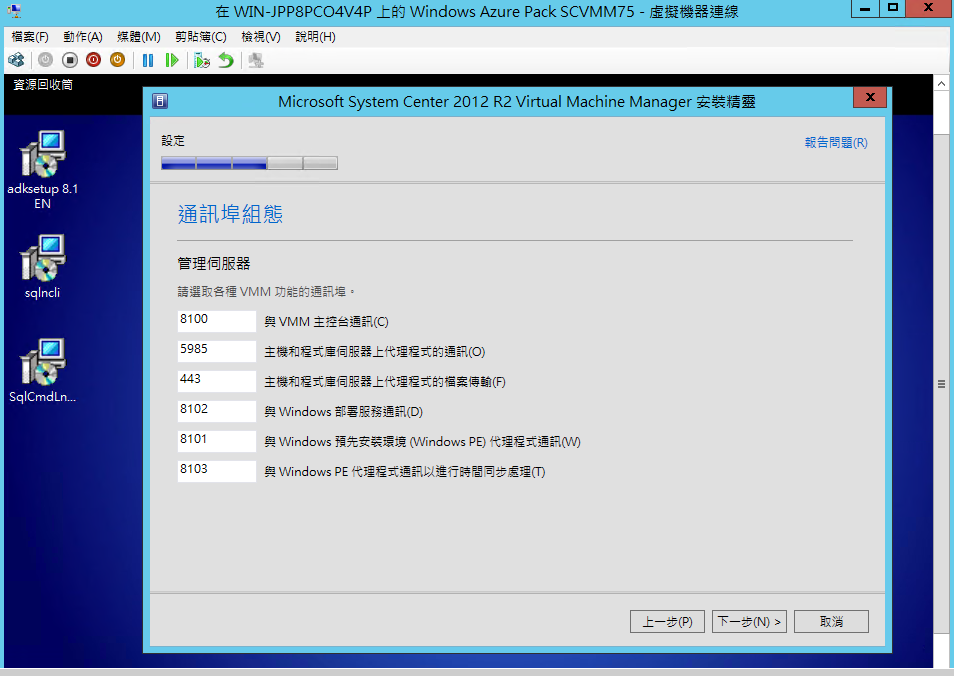

在 通訊埠組態 頁面 (Port configuration)
保留 預設值
點選 下一步

-R2 Version

-SP1 Version

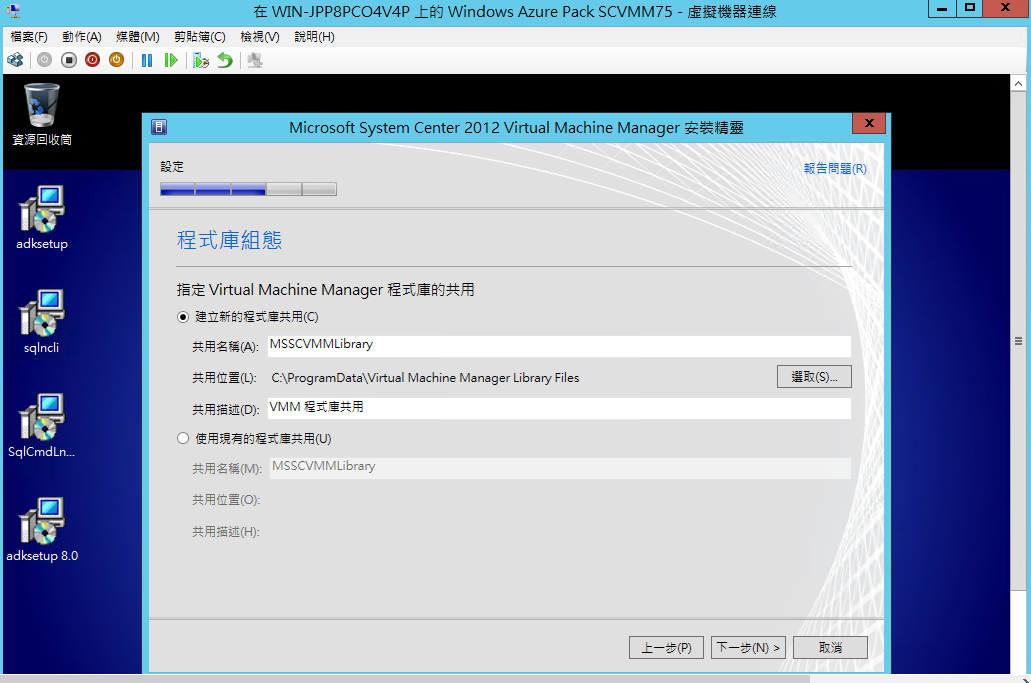

在 程式庫組態 頁面 (Library configuration)
[ Ps.實際上 因VMM Library 會存放大量 ISO VHD 等範本 在此建議將 Library Folder 獨立在一組磁碟上(Diskpart) 取得最佳效能 ]

-R2 Version

-SP1 Version

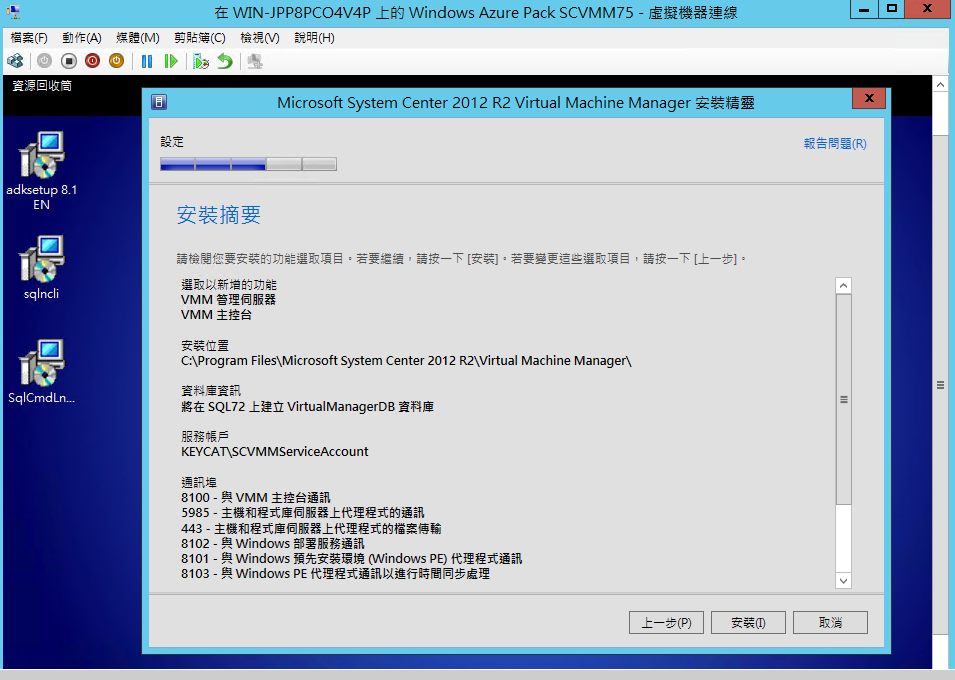

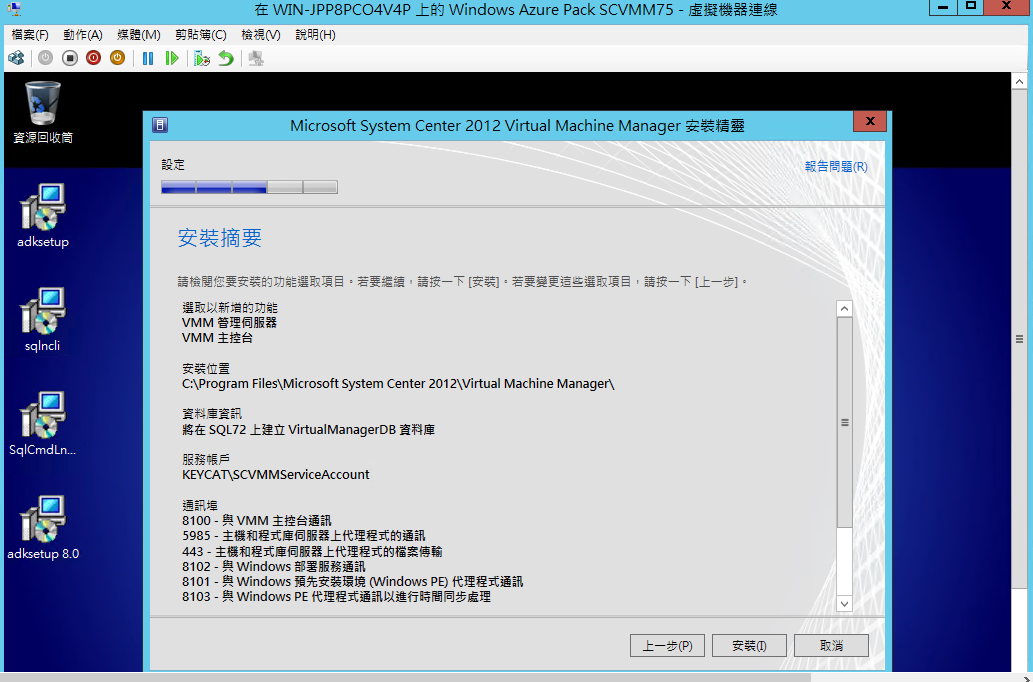

在 安裝摘要 頁面 (Installation summary)
確認選項無誤
點選 安裝 (Install)

-R2 Version

-SP1 Version

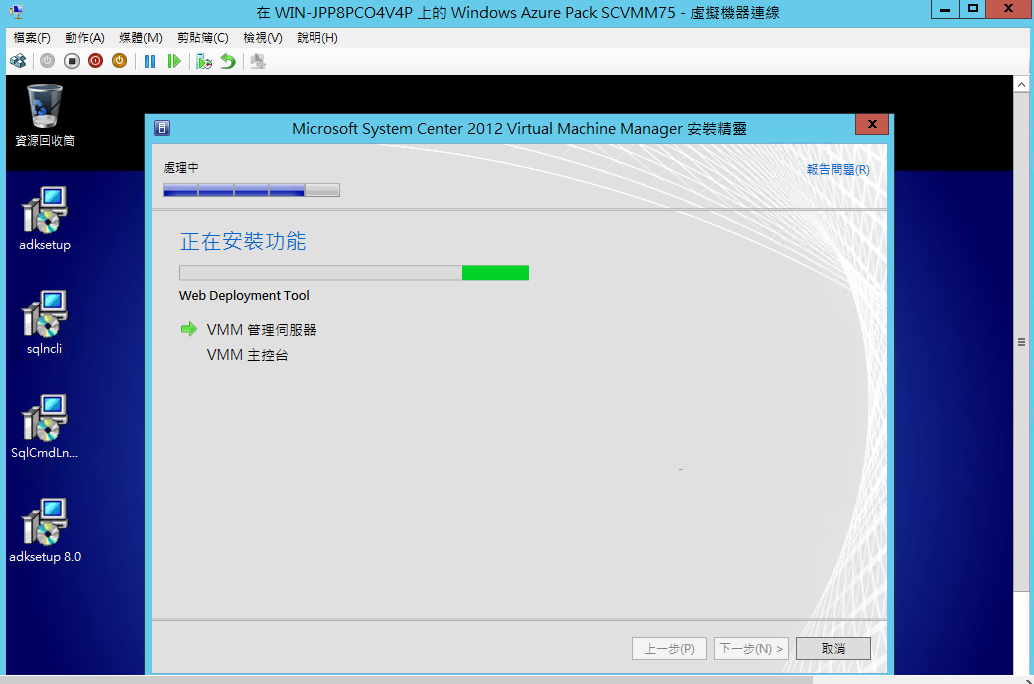

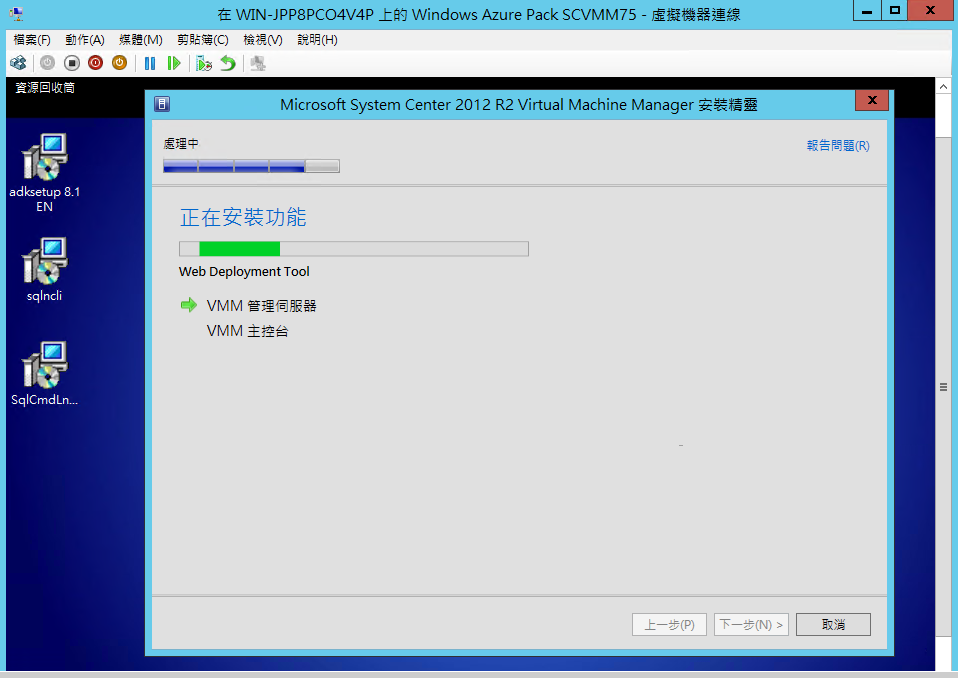

在 正在安裝功能 頁面 (Installing features)
系統會花費一些時間 進行角色的安裝 (5-6分鐘左右)

-R2 Version

-SP1 Version

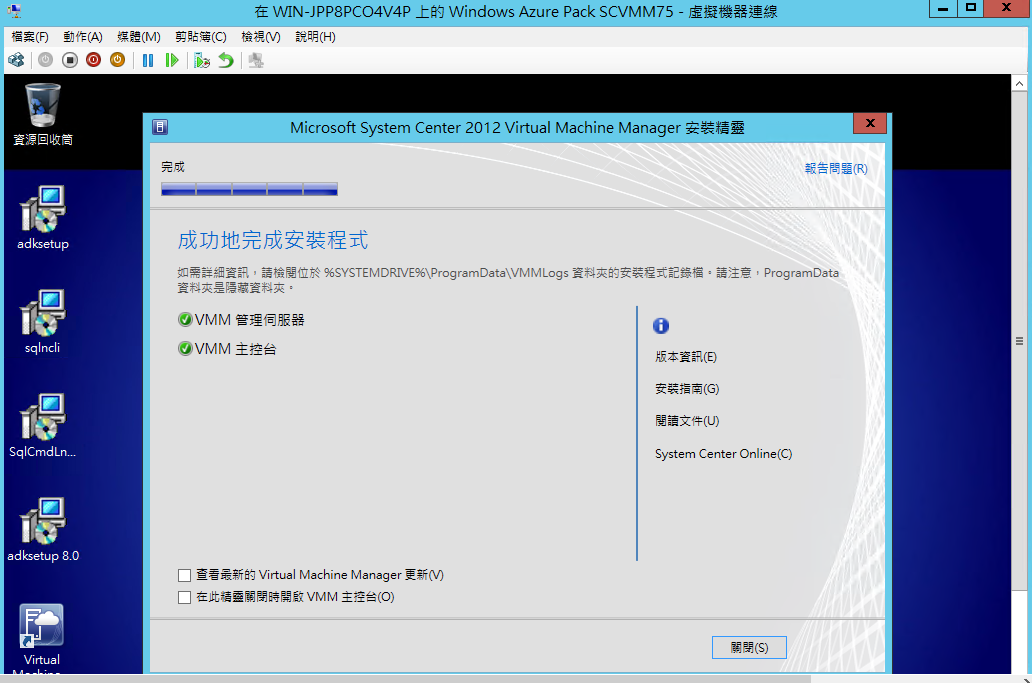

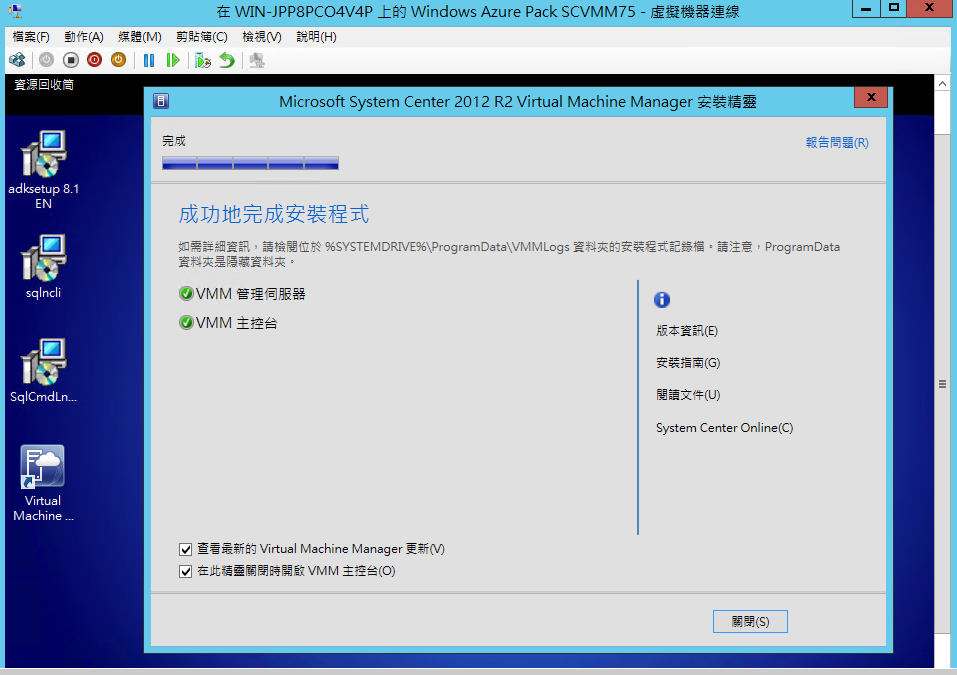

確認 完成安裝後 請先不要勾選
(不勾選) 查看最新的 Virtual Machine Manager 更新
(不勾選) 在此精靈關閉時開啟 VMM 主控台
點選 關閉 (Close)

-R2 Version

-SP1 Version

(以下針對 SCVMM SP1 更新步驟)
[ 更新 Update Rollup for System Center 2012 Virtual Machine Manager SP1 ]

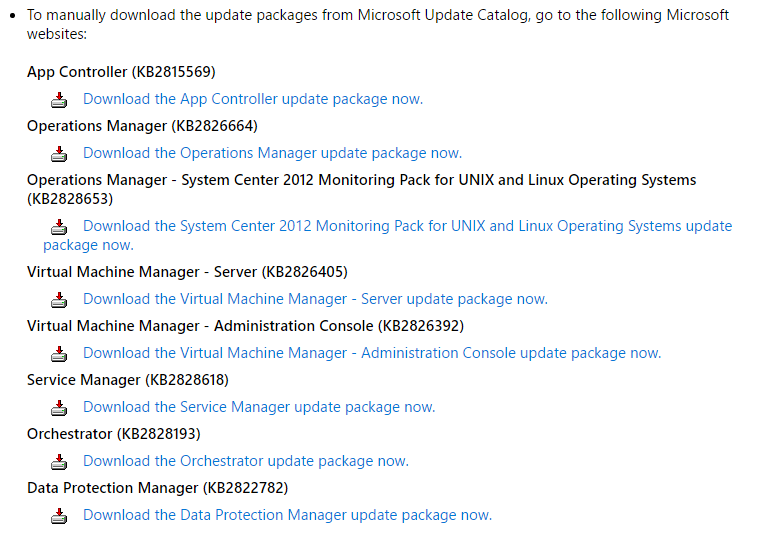

完整說明 及 下載 (Description of Update Rollup for System Center 2012 Service Pack 1)
https://support.microsoft.com/en-us/kb/2802159

更新 Virtual Machine Manager – Server (KB2826405)
http://catalog.update.microsoft.com/v7/site/Search.aspx?q=2826405
請開啟 Internet Explorer 輸入以上網址

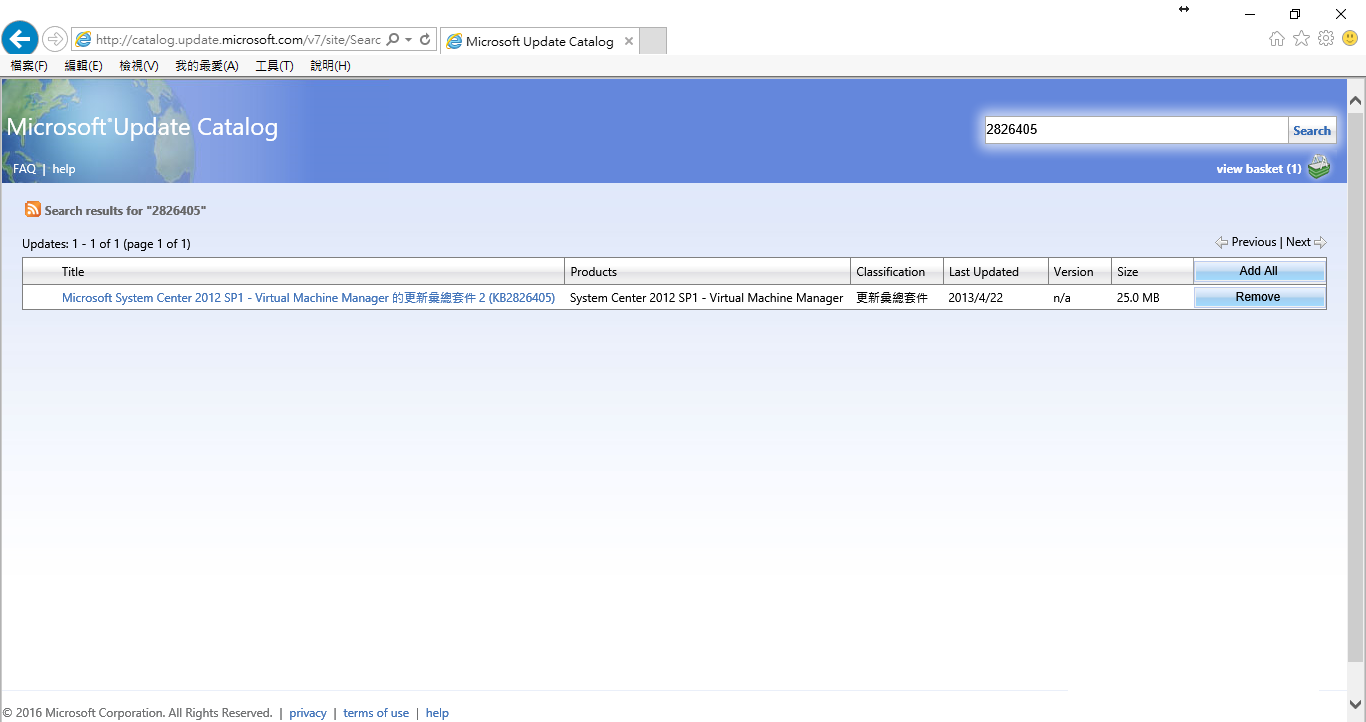

點選 項目的後方 (Add)
Microsoft System Center 2012 SP1 – Virtual Machine Manager 的更新彙總套件 2 (KB2826405)
System Center 2012 SP1 – Virtual Machine Manager 更新彙總套件 2013/4/22 n/a 25.0 MB

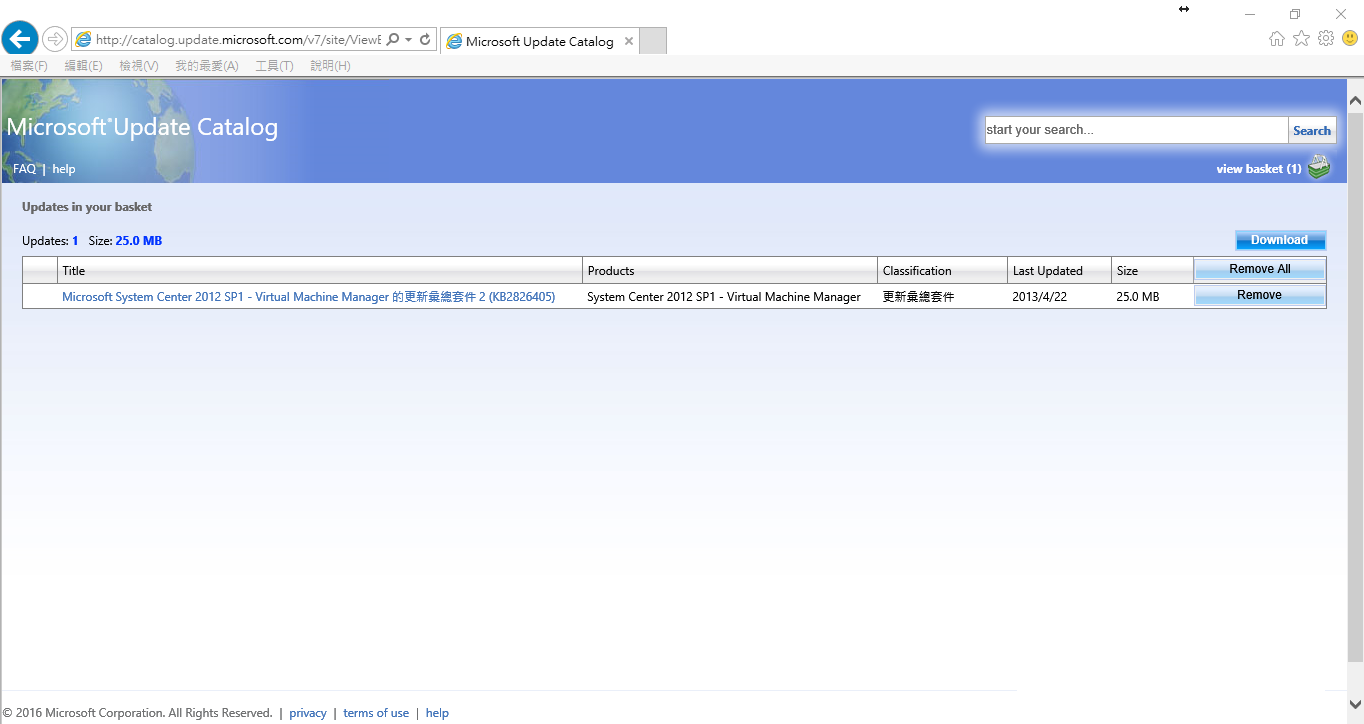

點選 view basket (1) 右上角
此時會出現 Download 並點選 選項

點選 Download 後

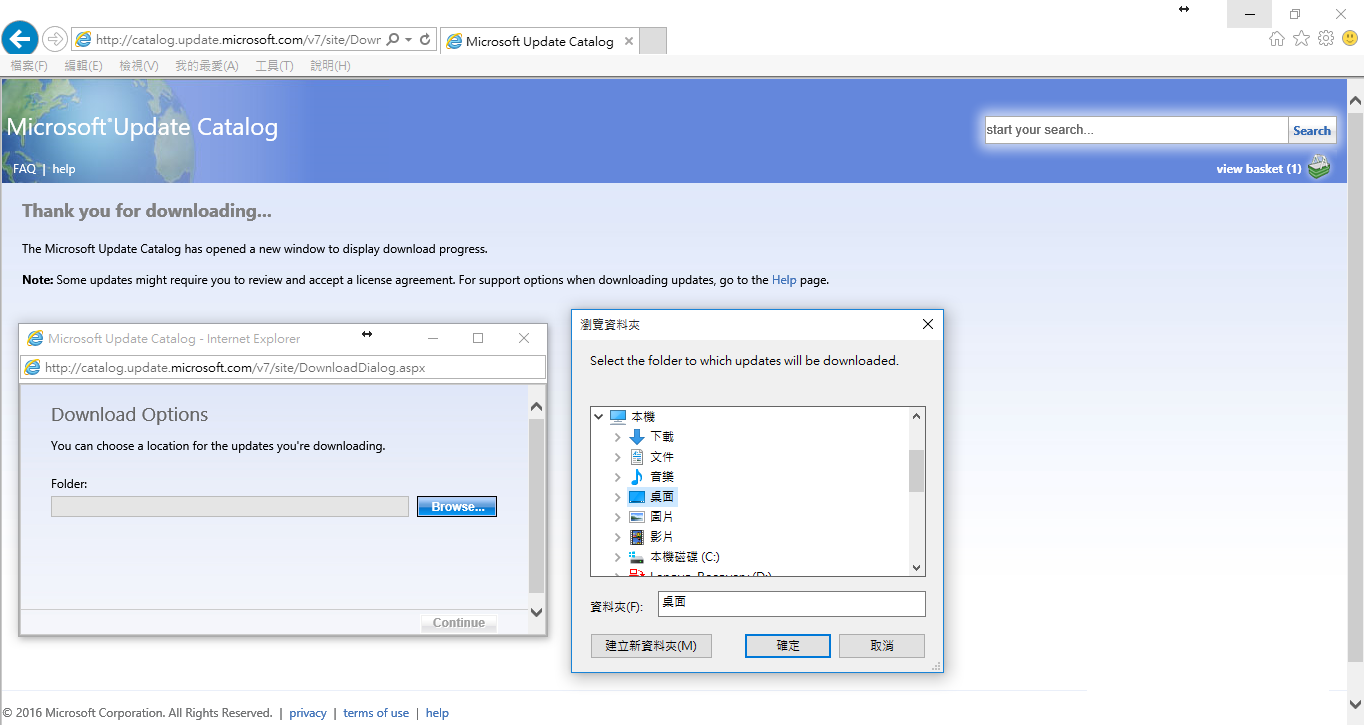

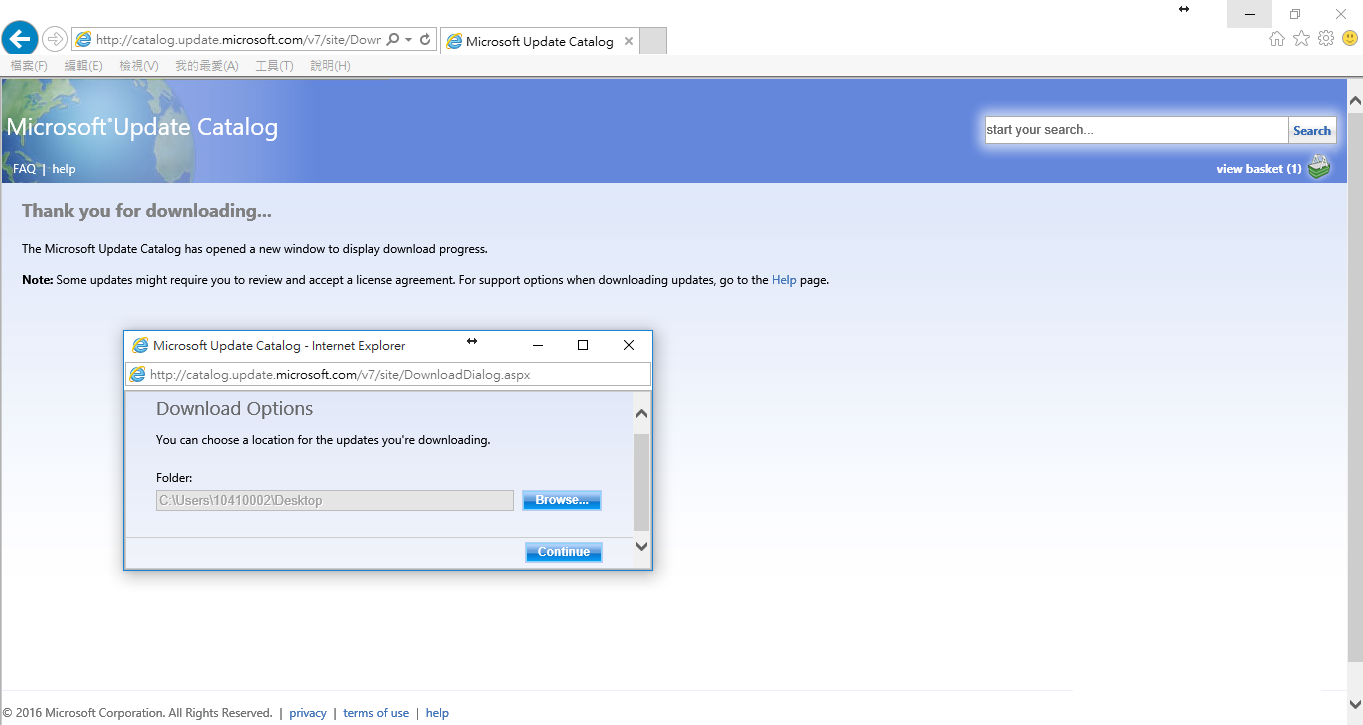

彈出 Download Options 視窗
點選 Browse…
選擇 存放檔案位置 桌面

點選 Continue

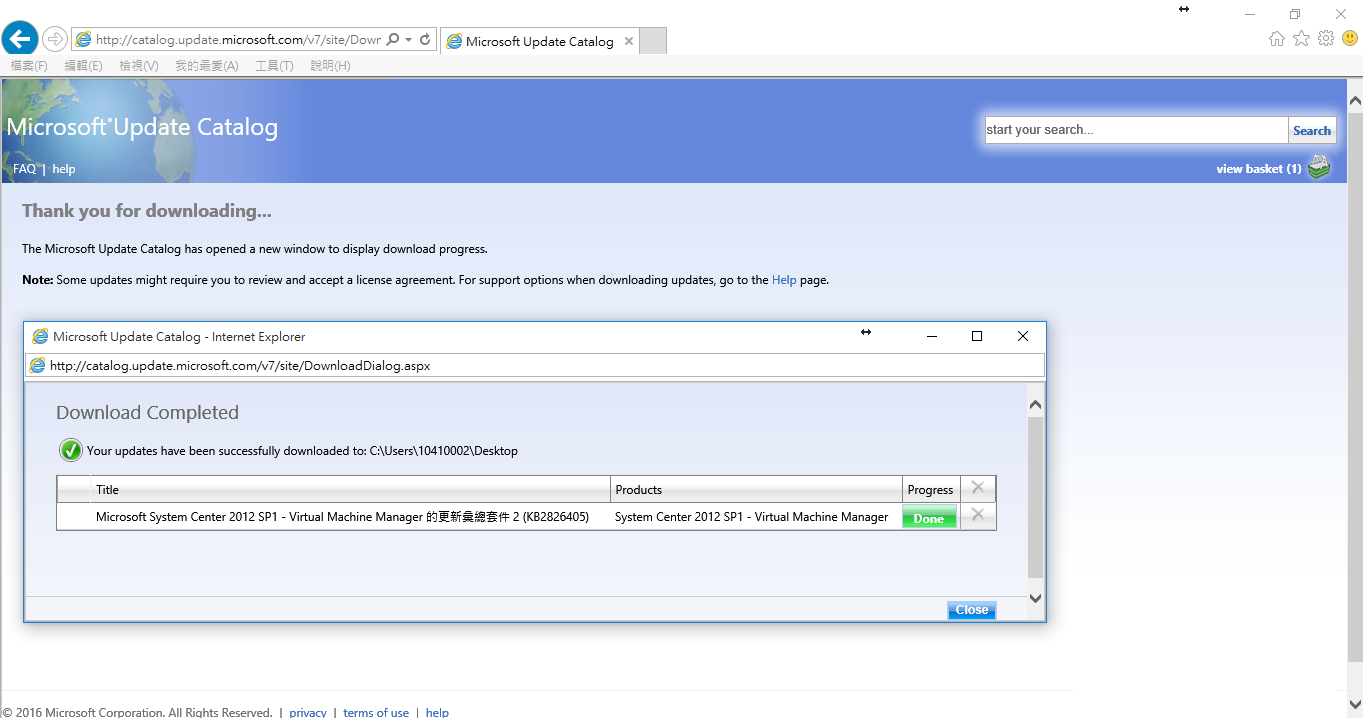

請確認 Progress 為 Done
點選 Close

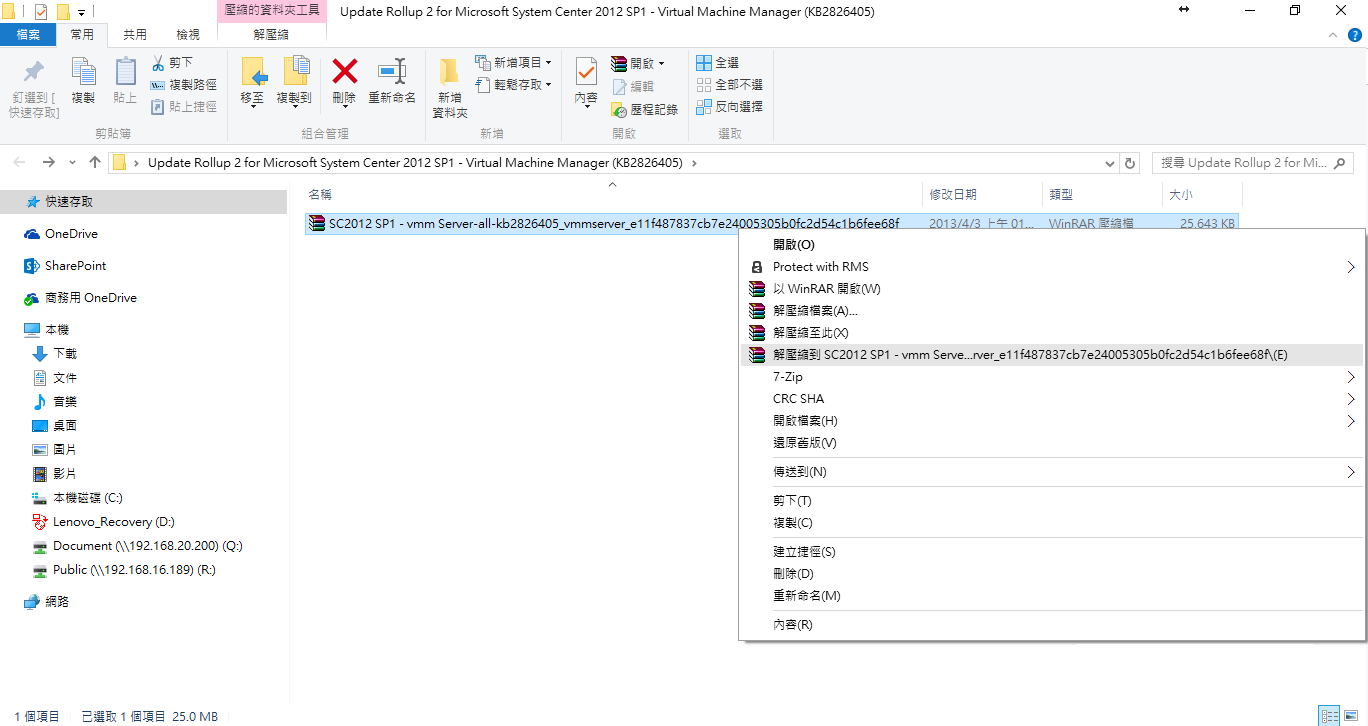

確認桌面已有下載 並且解壓縮
SC2012 SP1 – vmm Server-all-kb2826405_vmmserver_e11f487837cb7e24005305b0fc2d54c1b6fee68f

執行 KB2826405_vmmserver.exe

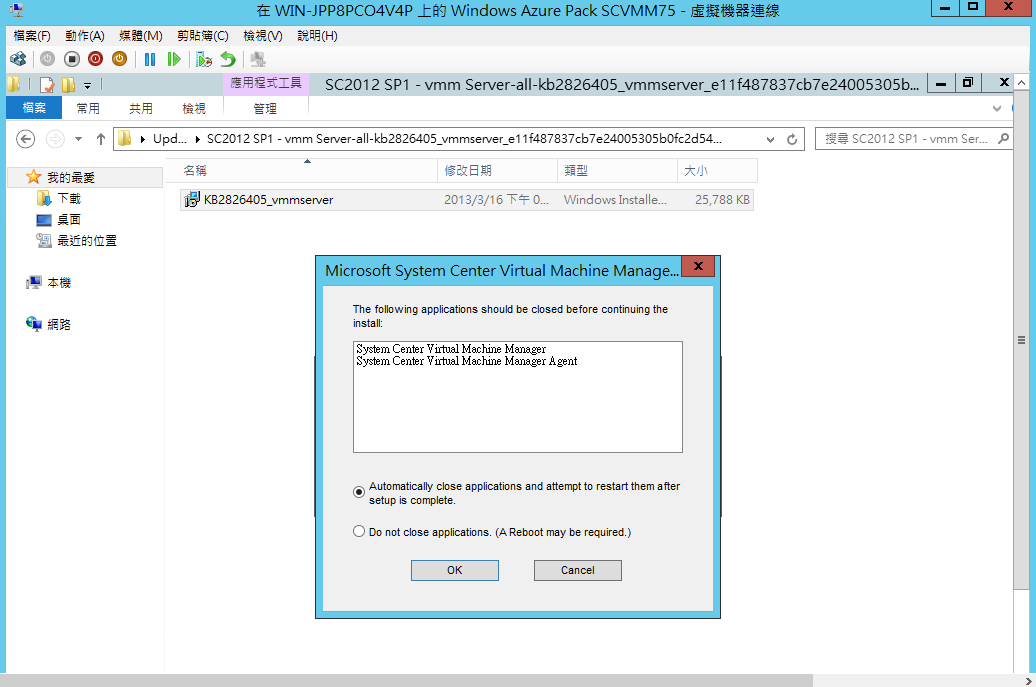

此時會跳出 更新程式提供需要關閉目前 Virtual Machine Manager 的相關服務才能進行
請選擇 Automatically close applications and attempt to restart them after setup is complete.
請點選 OK

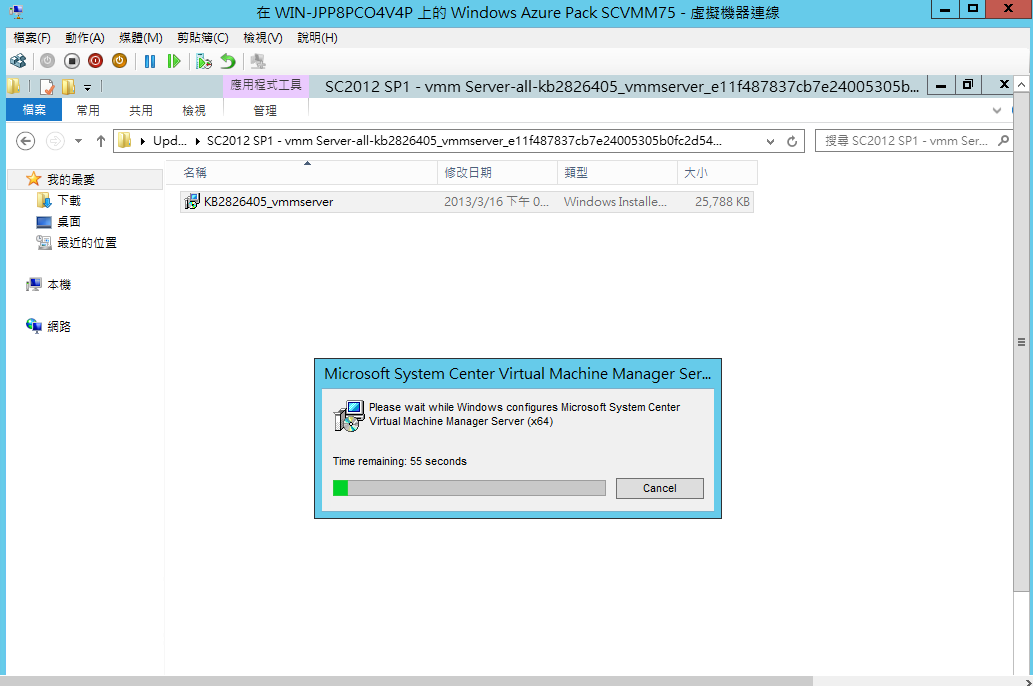

接著更新程式就會自動進行 (若視窗關閉 則表示已完成更新)

更新 Virtual Machine Manager – Administration Console (KB2826392)
http://catalog.update.microsoft.com/v7/site/Search.aspx?q=2826392
請開啟 Internet Explorer 輸入以上網址

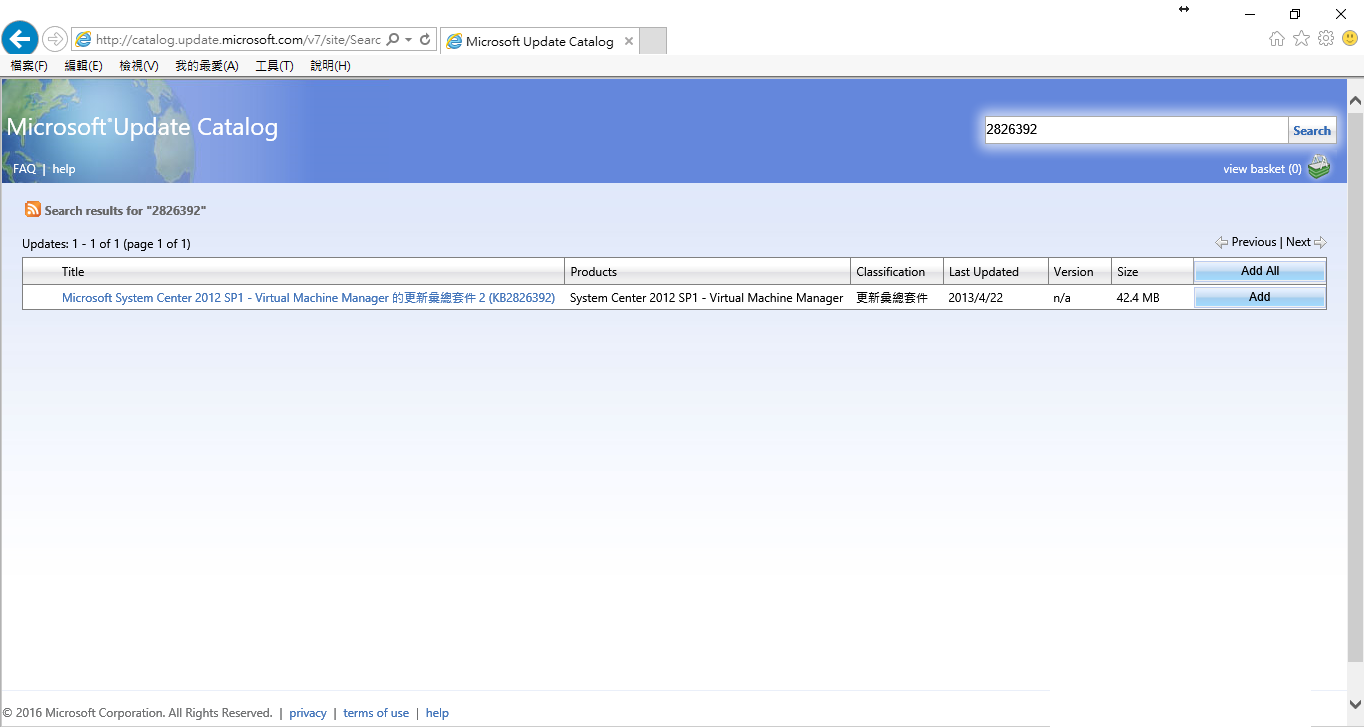

點選 項目的後方 (Add)
Microsoft System Center 2012 SP1 – Virtual Machine Manager 的更新彙總套件 2 (KB2826392)
System Center 2012 SP1 – Virtual Machine Manager 更新彙總套件 2013/4/22 n/a 42.4 MB

點選 view basket (1) 右上角會出現 Download
並點選 選項

選擇 檔案存放位置 (如先前同步驟)

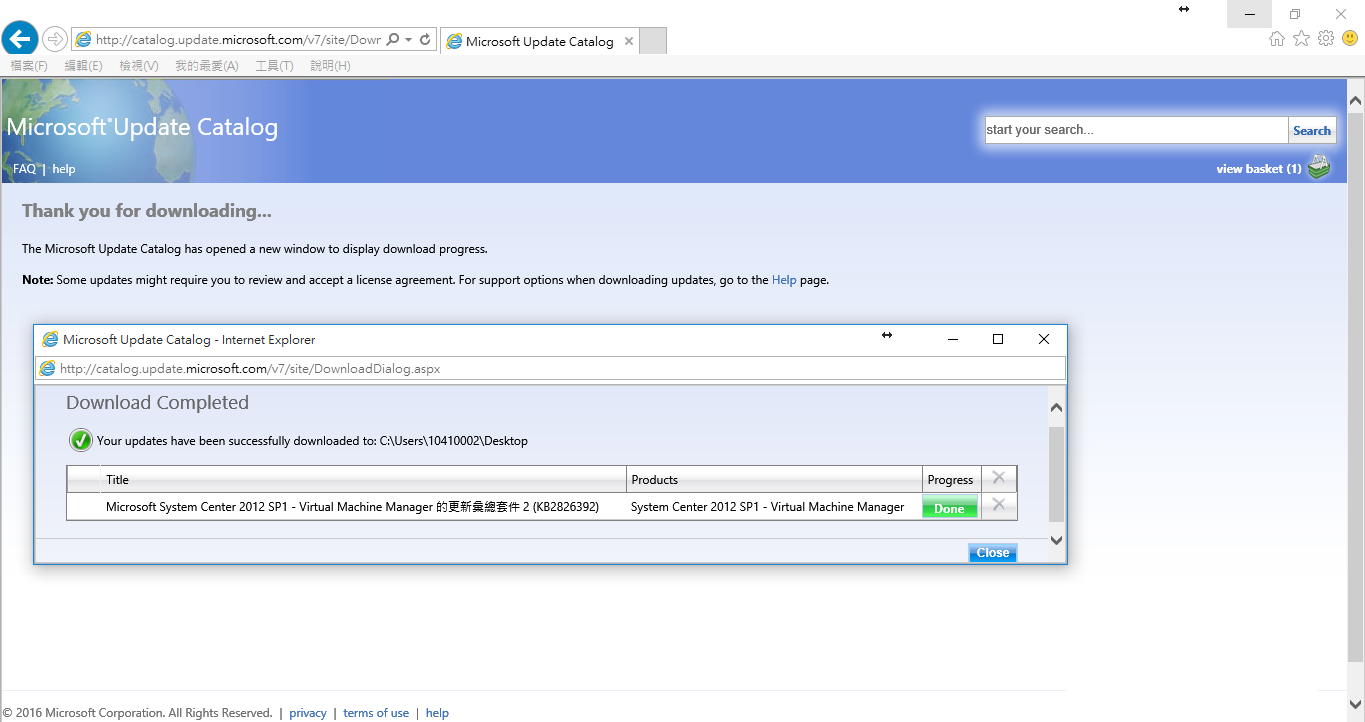

確認 完成下載
點選 關閉 (Close)

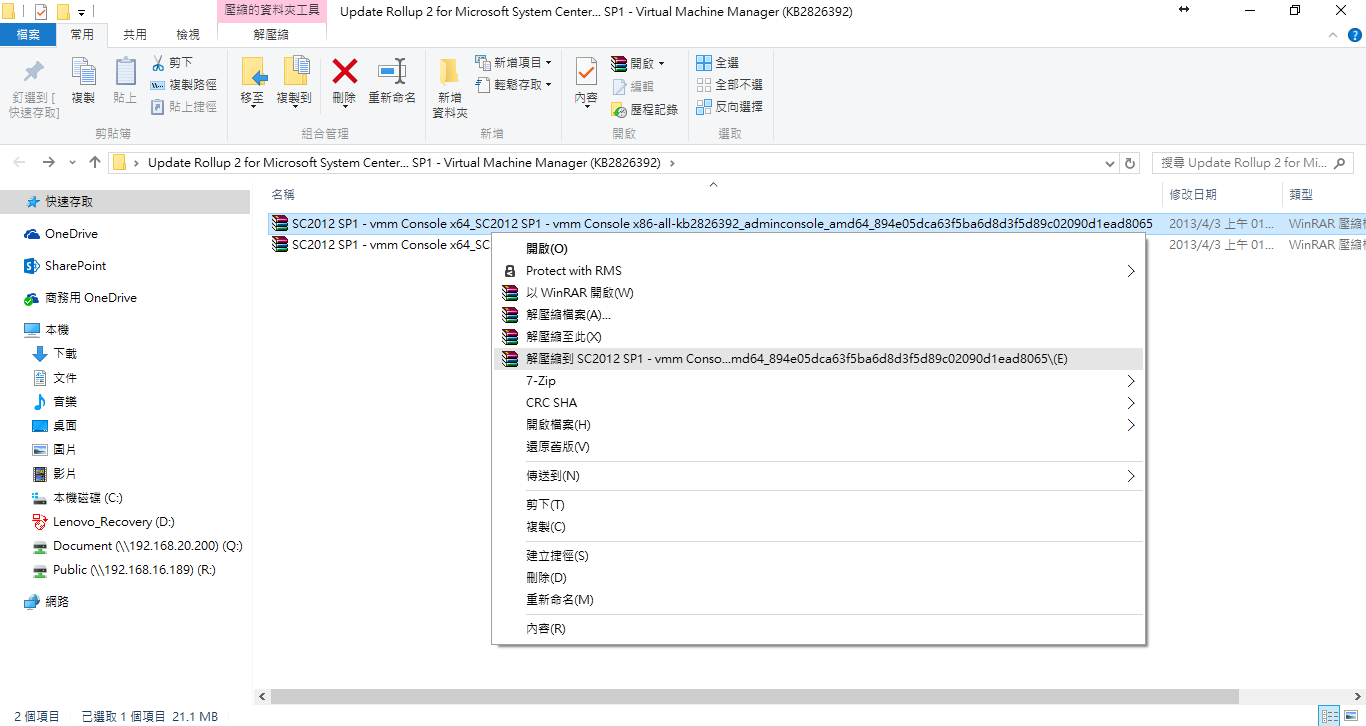

請至桌面 剛下載檔案有兩種 請解開 [ amd64 ]

[ amd64 ]
SC2012 SP1 – vmm Console x64_SC2012 SP1 – vmm Console x86-all-

kb2826392_adminconsole_amd64_894e05dca63f5ba6d8d3f5d89c02090d1ead8065

[ i386 ]
SC2012 SP1 – vmm Console x64_SC2012 SP1 – vmm Console x86-all-

kb2826392_adminconsole_i386_01ee453ac165b8e2c307c41a6dfb53a4b2ab5758

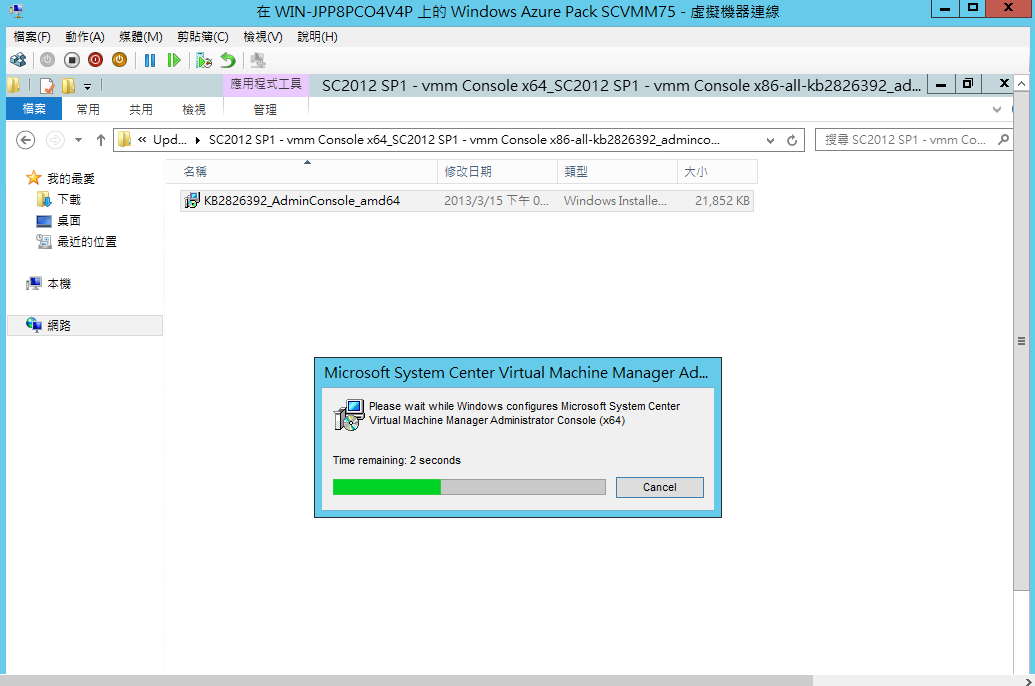

執行 KB2826392_AdminConsole_amd64.exe
接著更新程式就會自動進行 (若視窗關閉 則表示已完成更新)

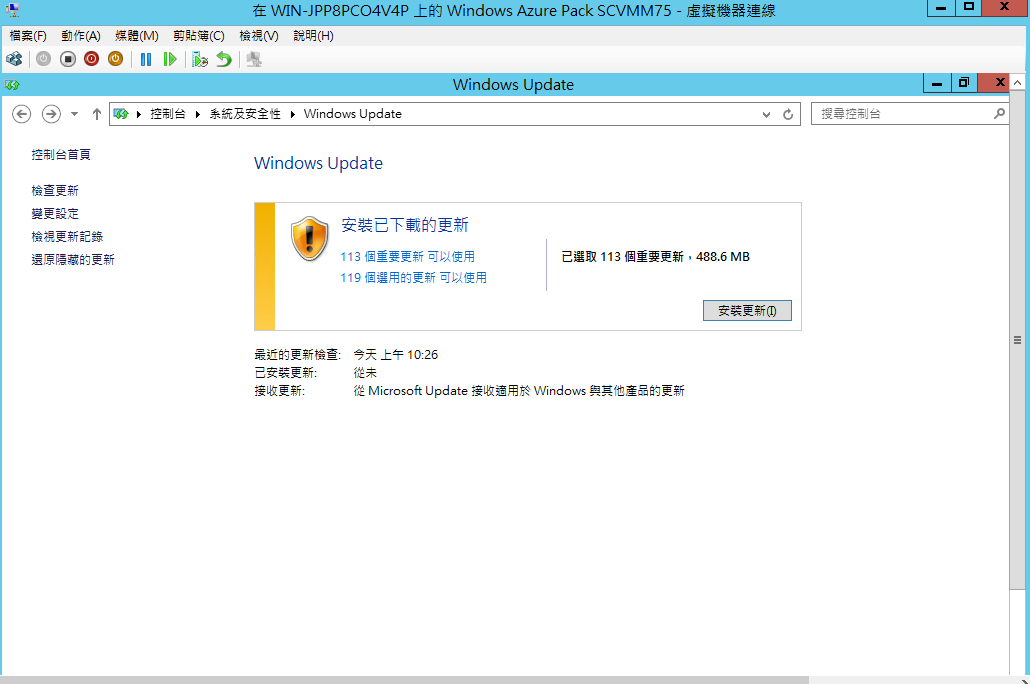

再次執行 Windows Update 以更新所有的元件與服務
建議需在此至 控制台 系統及安全性
執行 Windows Update

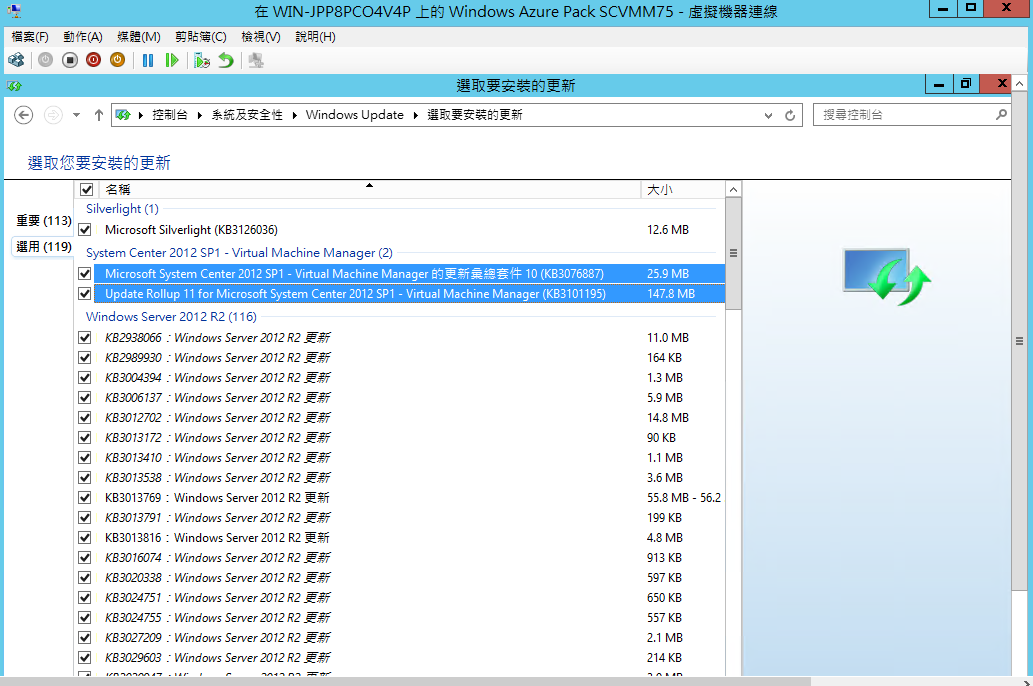

請點選 安裝更新

更新完畢 (請重新開機)

[ 驗證 安裝是否成功 (各項服務) ]

在 Active Directory (AD70 網域控制站 伺服器主機)
開啟 ADSI 編輯器
檢查 CN=VMMDKM (物件) 是否多出兩筆項目 伺服器主機的金鑰
(因為安裝過程中 已勾選 將金鑰存放在 Active Directory 中)

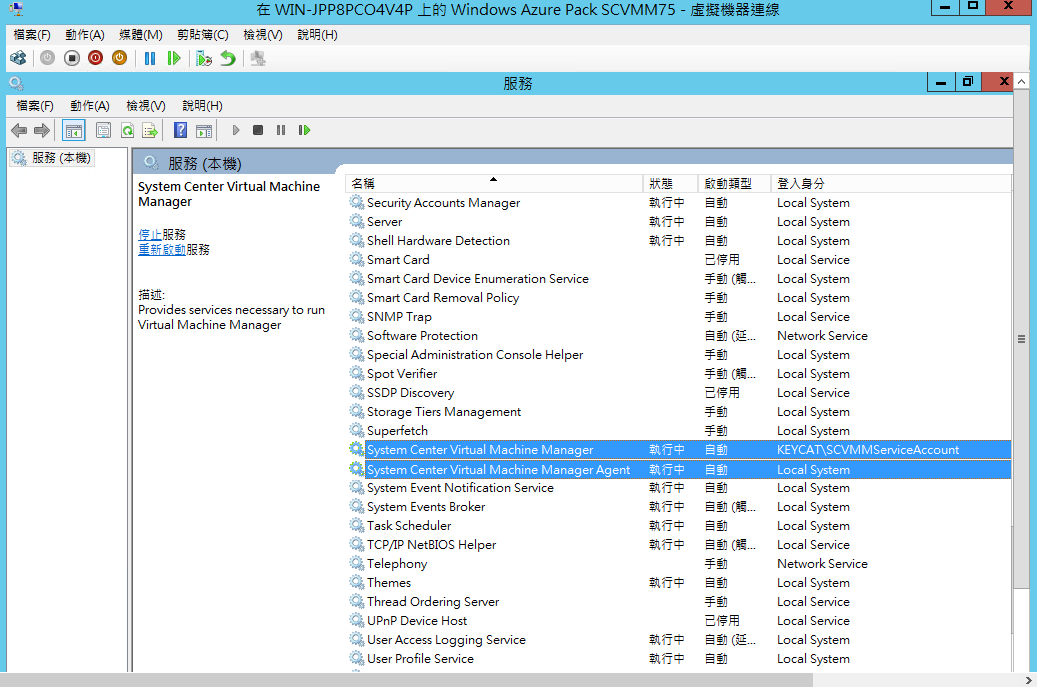

在 System Center Virtual Machine Manager 檢查 服務 (Services.msc) 內的
兩項服務是否正常(狀態 執行中 Status Running) (啟動類型 自動 Startup Type Automatic)
System Center Virtual Machine Manager
System Center Virtual Machine Manager Agent

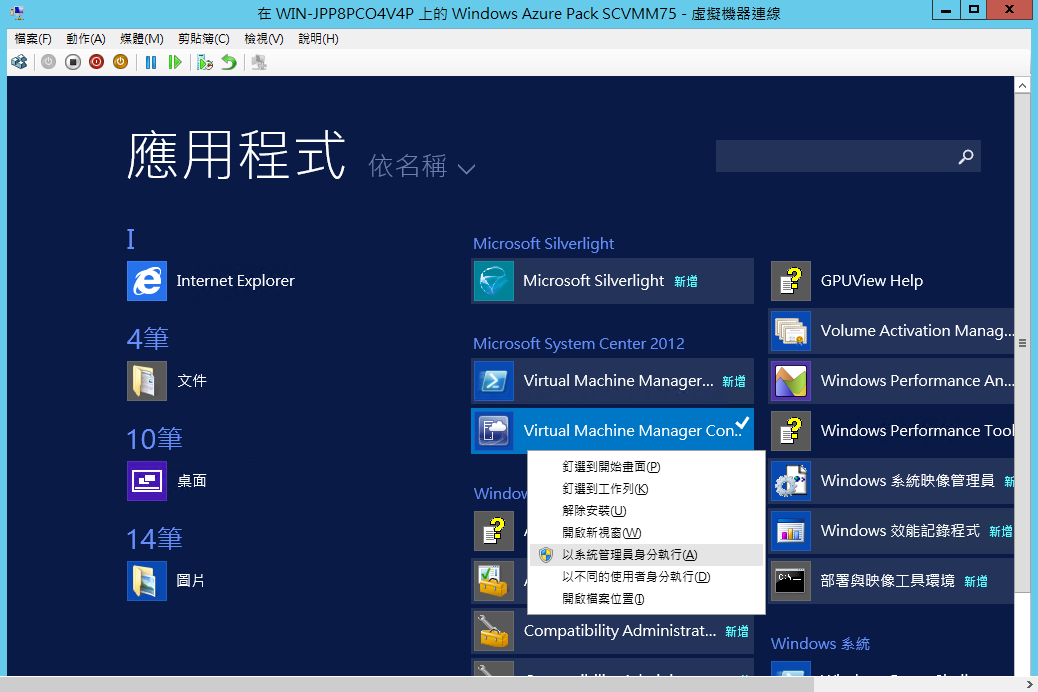

執行 Microsoft System Center 2012
點選 Virtual Machine Manager Console

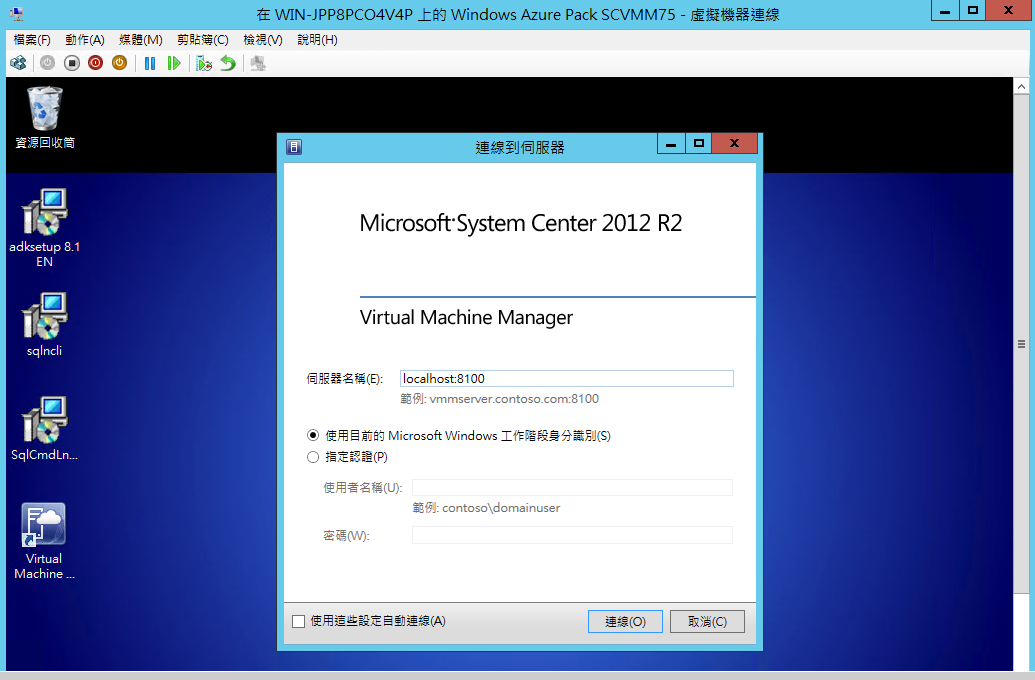

在 連線到伺服器 Connect to Server 視窗
點選 連線(Connect)

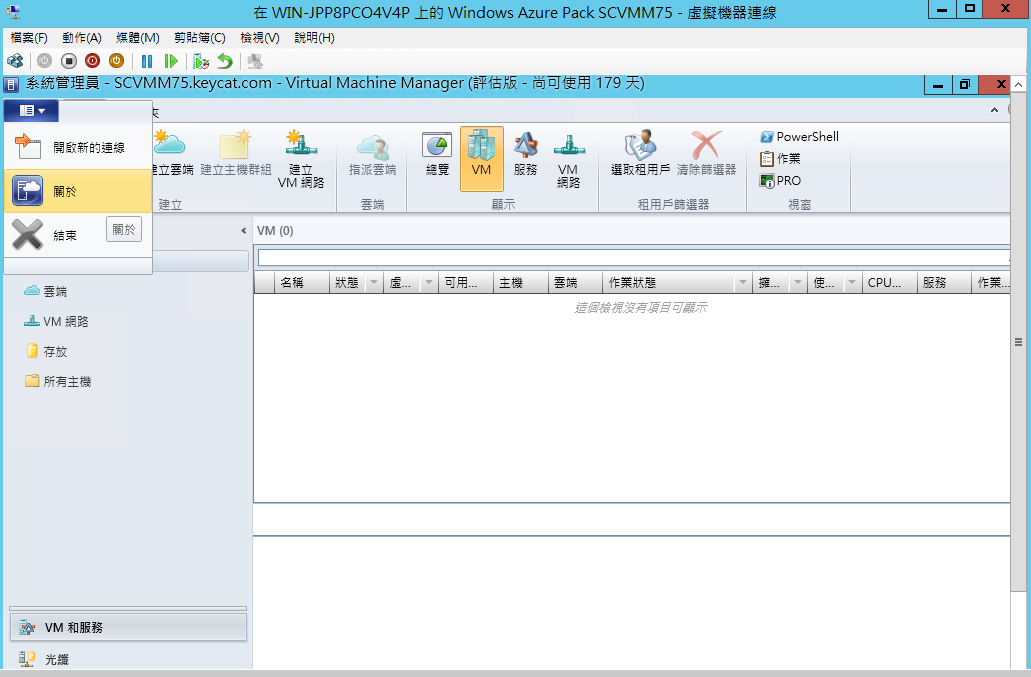

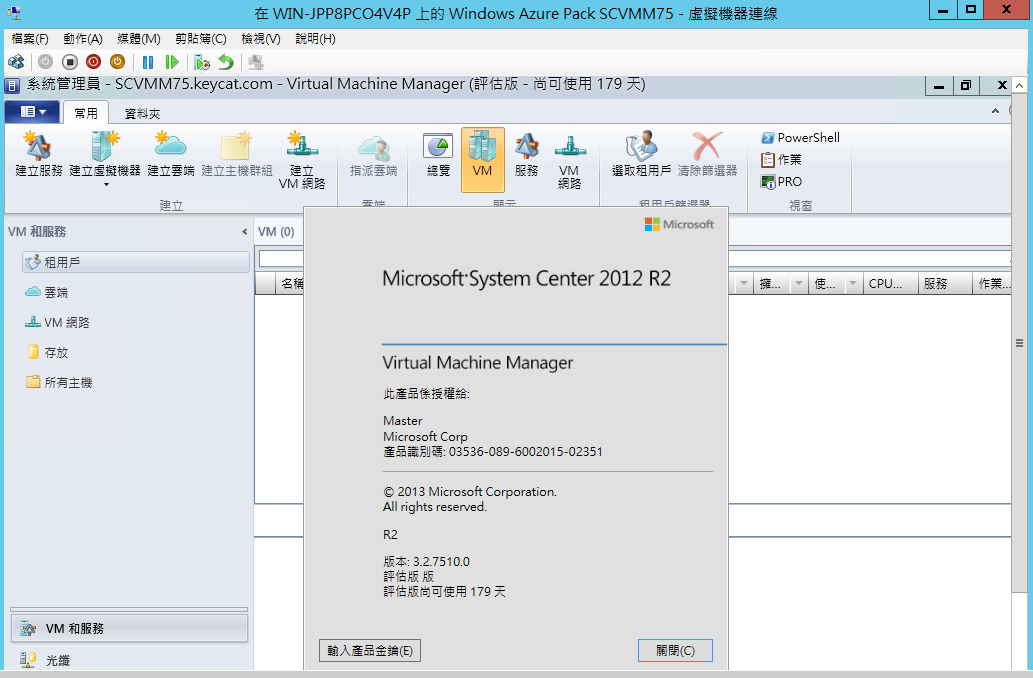

開啟 關於(About)
查看目前版本 (Version )

版本 3.2.7510.0
評估版本 179天
授權給 Master
公司名 Microsoft Corp

以上已完成 System Center 2012 Virtual Machine Manager R2 & SP1 版本 安裝介紹
WeiYao
0

發表迴響

在下方填入你的資料或按右方圖示以社群網站登入:

WordPress.com 標誌

您的留言將使用 WordPress.com 帳號。 登出 /  變更 )

Google photo

您的留言將使用 Google 帳號。 登出 /  變更 )

Twitter picture

您的留言將使用 Twitter 帳號。 登出 /  變更 )

Facebook照片

您的留言將使用 Facebook 帳號。 登出 /  變更 )

連結到 %s

%d 位部落客按了讚:
