設定 Brocade SW6505 (安裝 SW6505)

[ 介紹 Brocade SW6505 ]

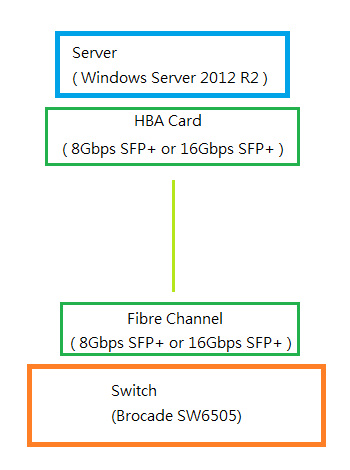

在設定之前 請確認系統架構 所需的光纖通道模組

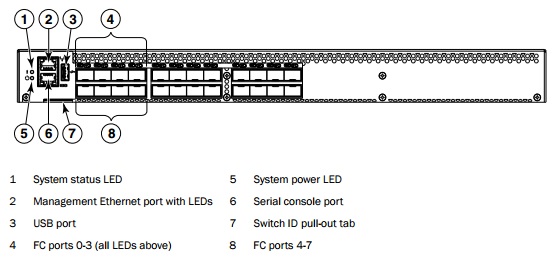

如圖是 Front Panel 的簡介
在設定前請確認 Port 1 – Port 24 (燈號 正常)
以及 RJ-45 Port 必須接 LAN to Server (進行設定 Console)

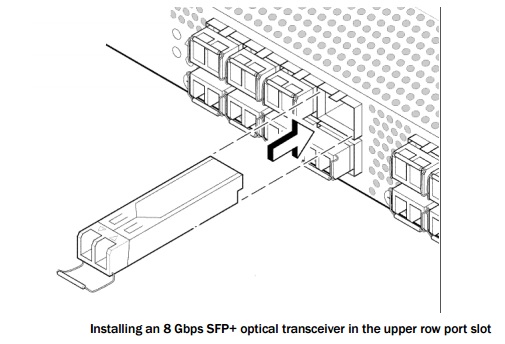

安裝 Fibre Channel 8Gbps SFP+

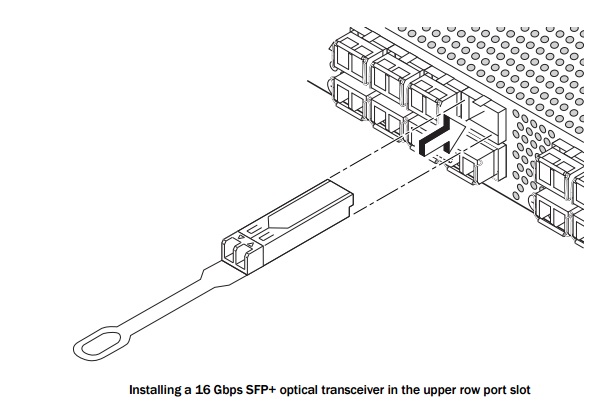

安裝 Fibre Channel (或著 16Gbps SFP+)

安裝 Java Runtime Environment

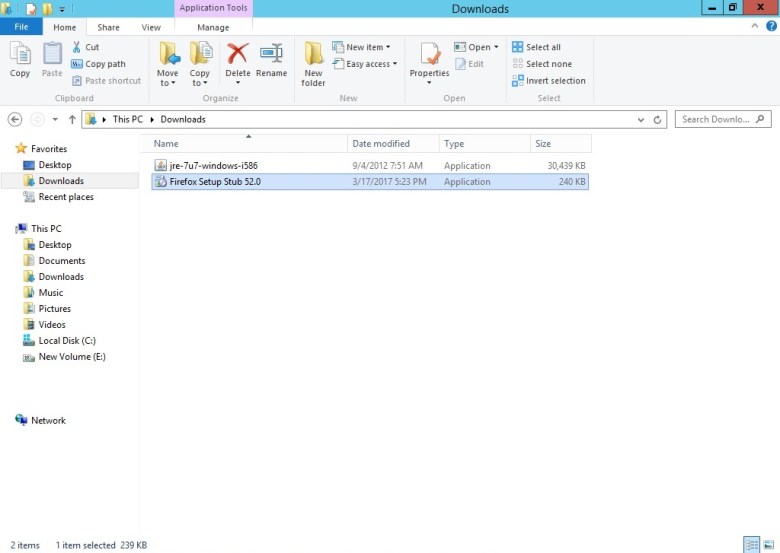

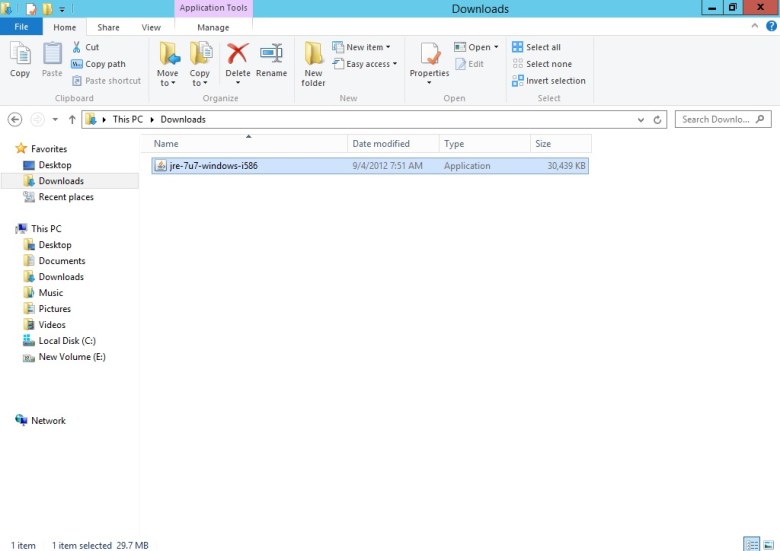

點選 jre-7u7-windows-i586

安裝 Firefox
點選 Firefox Setup Stub 52.0

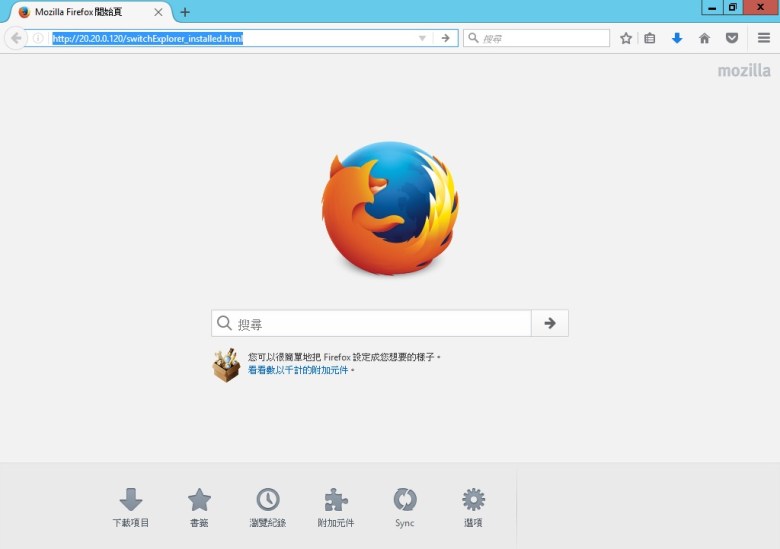

輸入 https://20.20.0.120/switchExplorer_installed.html
[ Ps.輸入 http:///switchExplorer_installed.html (設備 IP address) ]

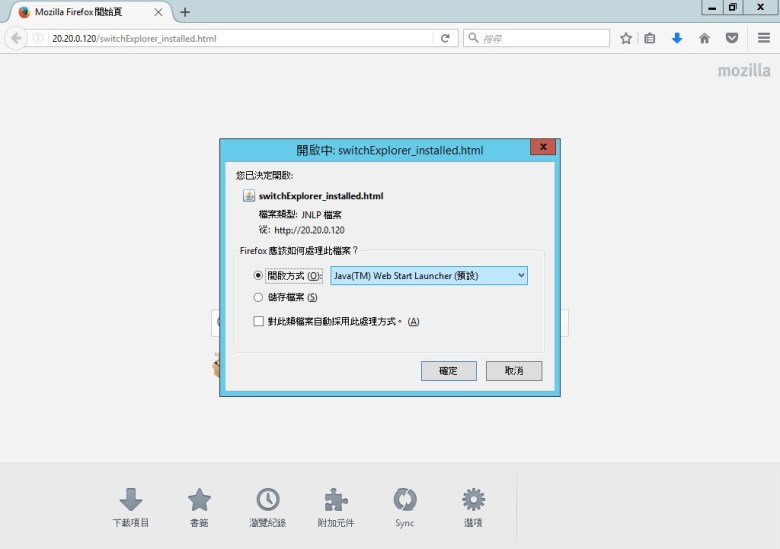

點選 Java(TM) Web Start Launcher (開啟方式)
點選 確定

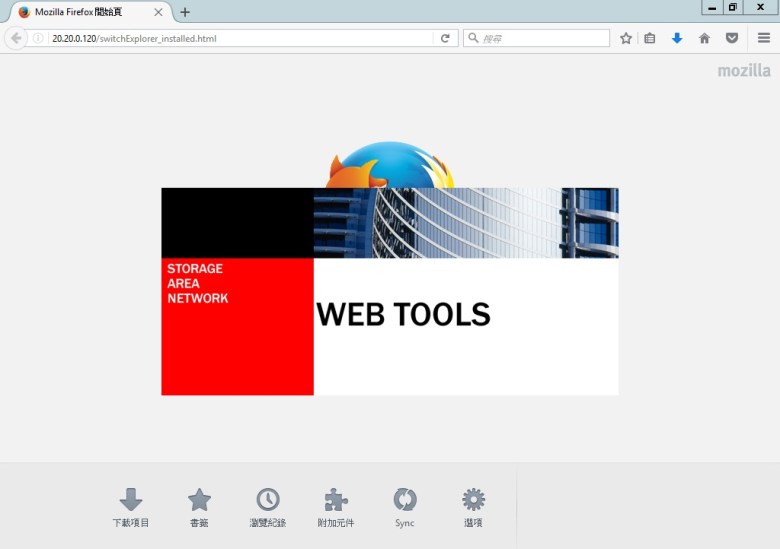

等候 WEB TOOLS 開啟

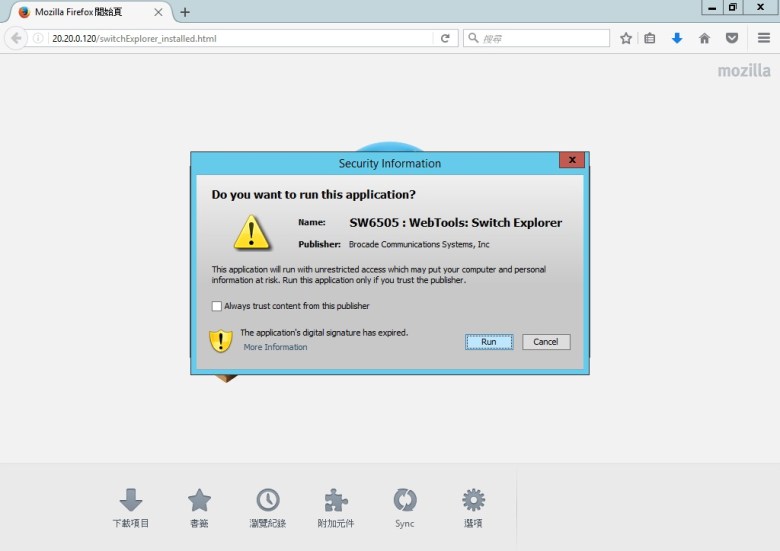

點選 Run
[ Ps.警告 是否要執行此應用程式 可以點選 Always trust content from this publisher ]

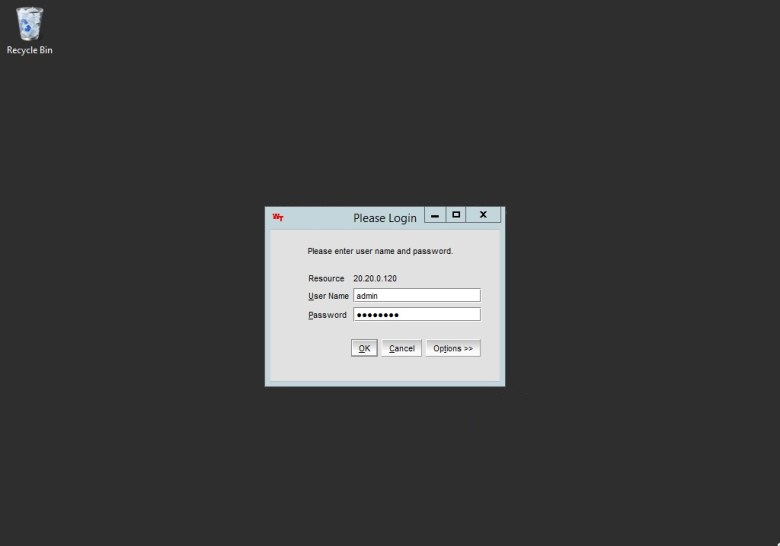

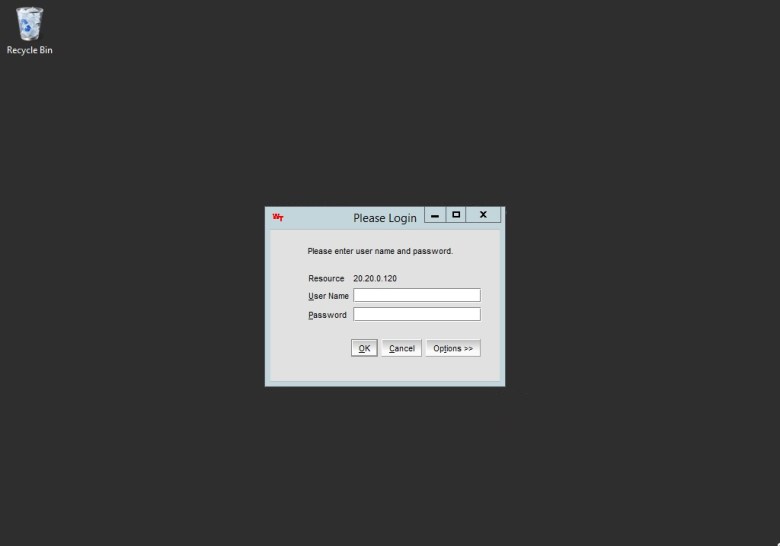

[ Ps.此時會 有一個 登入小視窗 ]

輸入 admin
輸入 Password
點選 OK

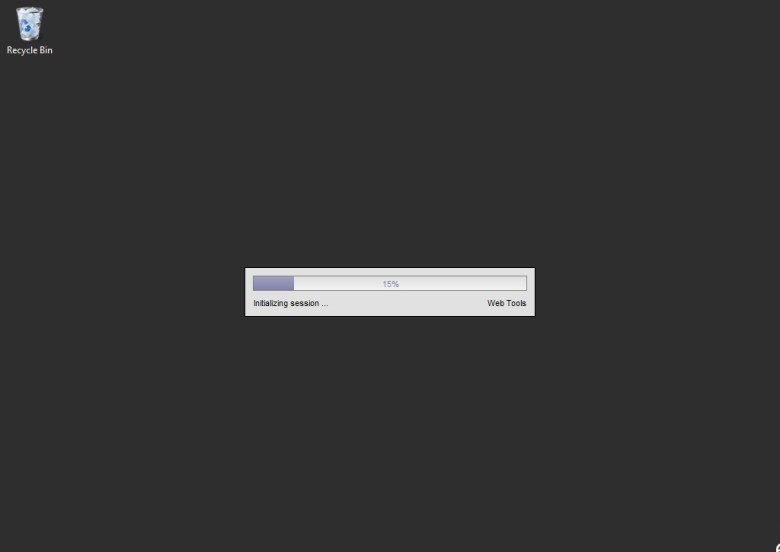

等候 初始化

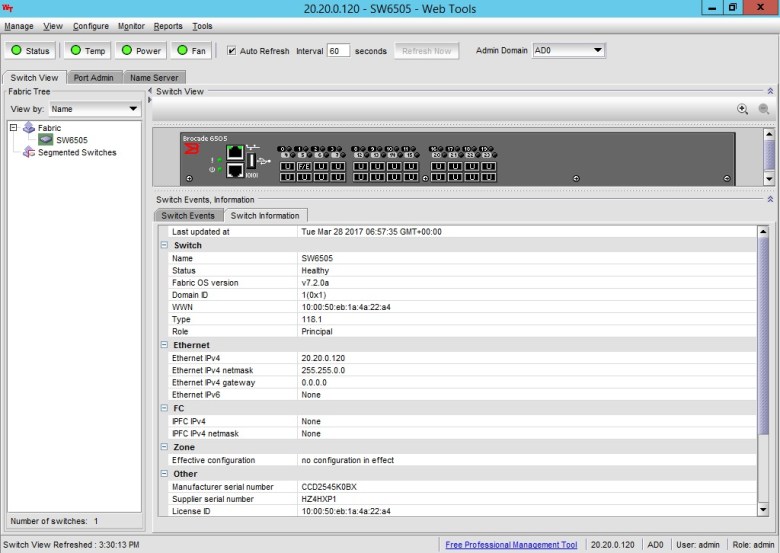

完成 視窗開啟
確認 Status Temp Power and Fan (綠 燈號)
[ Ps.從 Switch Information 可以查詢 設備相關資訊 ]
