安裝 Azure Backup Agent (Virtual Machine Disk 備份至 Azure Backup)

系統架構圖

點選 Recovery Services vaults
[ Ps.在此需 建立 Azure Backup 資源群組 ]

點選 設定

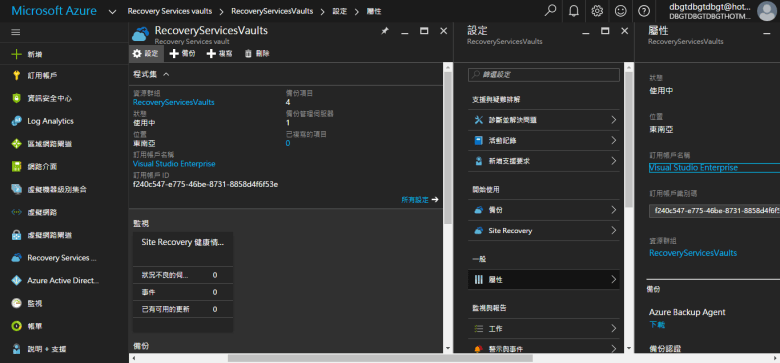

點選 一般 (屬性)

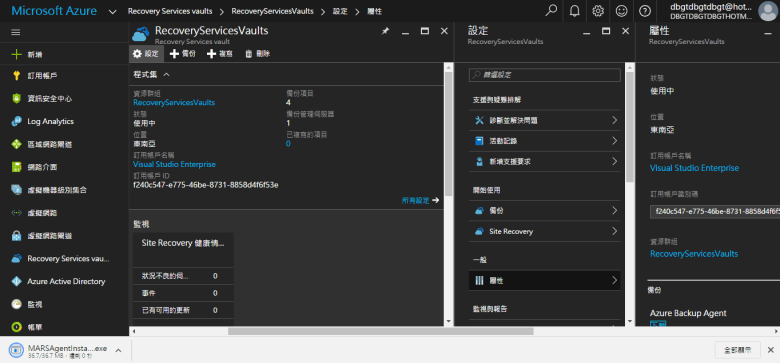

點選 下載 Azure Backup Agent (備份)

確認 MARSAgentInstaller.exe
[ Ps.安裝檔案 (36.7 MB) ]

下載 憑證 (RecoveryServicesVaults_Wed Oct 05 2016.VaultCredentials)

安裝 MARSAgentInstaller.exe (Azure Backup Agent)
[ Ps.安裝前 需要裝 Windows Server Backup 功能 ]

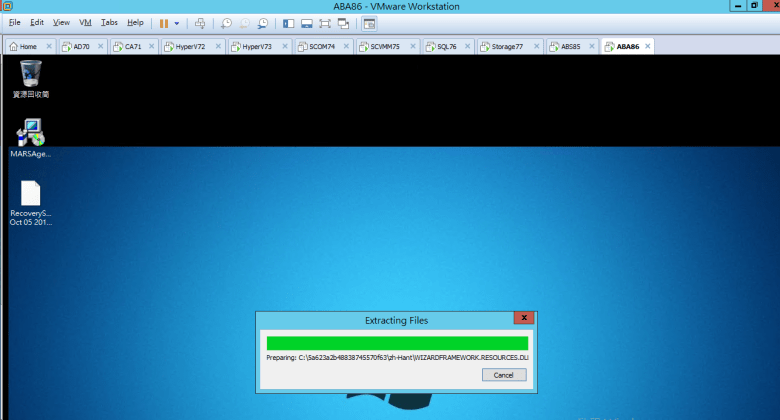

等候 解壓縮 安裝精靈

(安裝資料夾)
選擇 瀏覽
位置 (預設值) C:\Program Files\Microsoft Azure Recovery Services Agent
[ Ps.安裝 Microsoft Azure Recovery Services Agent (必須至少 1GB 可用空間) ]
(快取位置)
選擇 瀏覽
位置 (預設值) C:\Program Files\Microsoft Azure Recovery Services Agent\Scratch
[ Ps.安裝 快取存取位置 (需要 5% 備份檔案 空間) ]
點選 下一步

點選 下一步
[ Ps.如有 Proxy Server 可以進行設定 ]

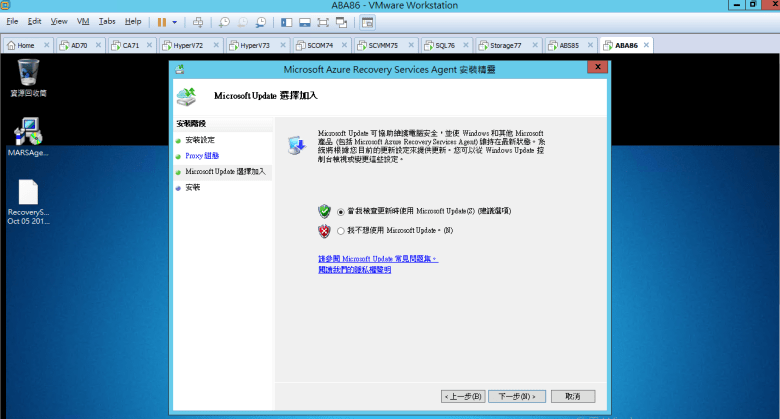

點選 當我檢查更新時使用 Microsoft Update
點選 下一步

點選 安裝
[ Ps.需先前 安裝 .NET Framework 4.5 and Powershell ]

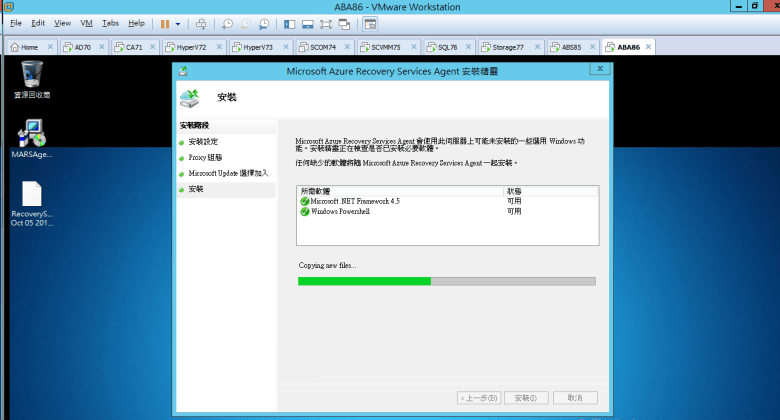

等候 安裝中

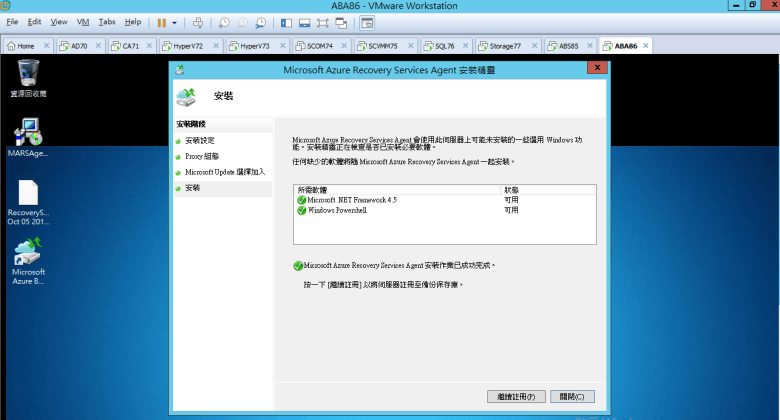

完成安裝
點選 繼續註冊
[ Ps.準備匯入憑證 ]

點選 Browse

選擇 RecoveryServicesVaults_Wed Oct 05 2016.VaultCredentials
點選 開啟

確認 (Backup Vault) RecoveryServicesVaults (已建立的)
確認 (Region) southeastasia (東南亞)
確認 (Subscription Identifier)
點選 Next

點選 Generate Passphrase (自動產生一組序號)

點選 Browse
點選 Finish
[ Ps.儲存這一組序號 (位置) ]

等候 進行驗證中

完成驗證
點選 Close
[ Ps.勾選 Launch Microsoft Azure Recovery Services Agent 會自動啟動 ]

[ Ps.在此可以確認 已儲存位置 序號 ]

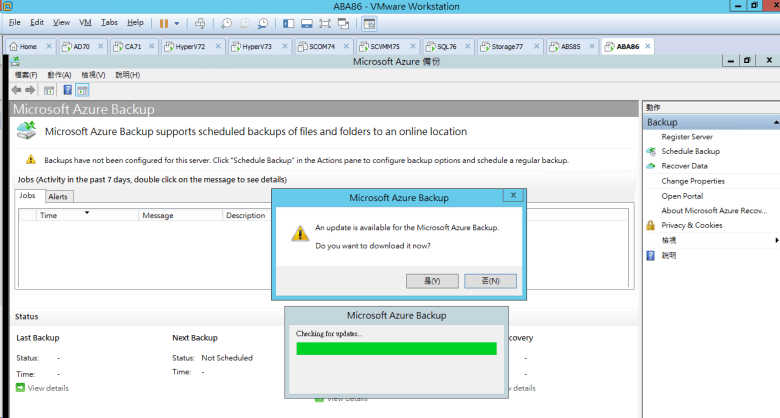

開啟 Microsoft Azure Backup
點選 是
[ Ps.第一次啟動會要求驗證更新 ]

[ 確認已驗證 ABA86.keycats.com 伺服器主機 ]
開啟 https://Portal.Azure.com
點選 Recovery Services vaults (已建立)

點選 設定
點選 備份基礎結構

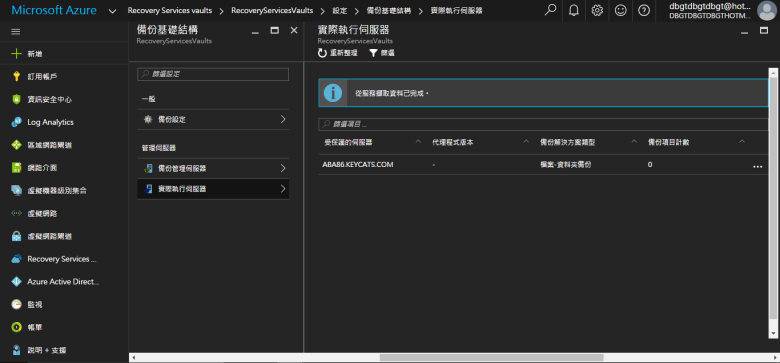

點選 實際執行伺服器
[ Ps.因代理程式版本 尚未 建立備份 (Backup Now) ]

點選 ABA86.keycats.com

確認 目前尚未備份項目 使用量 (0)

[ 進行設定備份 ]
點選 動作
點選 Schedule Backup

等候 安裝精靈

點選 Next

點選 Add Items

選擇 C:\ (要備份的檔案位置)
點選 OK

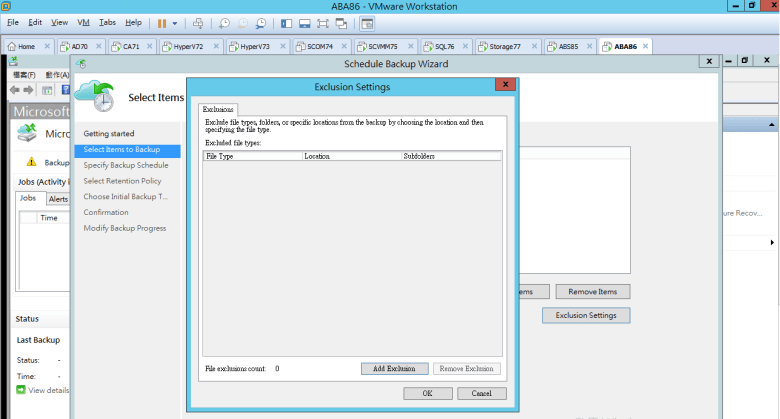

點選 Exclusion Settings
[ Ps.可排除檔案資料夾 位置 ]

點選 Add Exclusion
選擇 要排除的 資料夾 或 檔案
點選 OK

點選 Next

[ 備份時間 ]
選擇 Day
[ Ps.每日 設定值 “最多" 三個 時段 進行自動備份 ]

選擇 Week
[ Ps.每週 設定值 選擇 “每 1~4 週" 的哪一天 進行自動備份 ]

[ Ps.選擇 “每 1~4 週" 進行自動備份 ]

[ 設定備份時間 (自訂) ]
選擇 Day
選擇 上午 06:00
選擇 下午 12:00
選擇 下午 09:00
點選 Next

選擇 資料保留策略
點選 Next
[ Ps.可以規劃 Policy 進行設定 ]

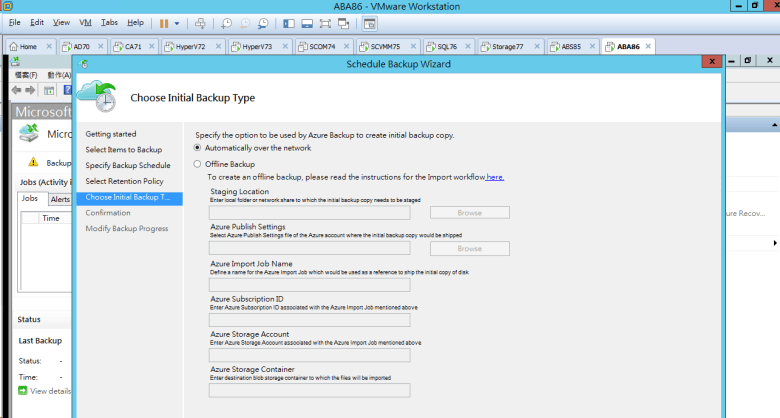

點選 Automatically over the network
點選 Next

確認 摘要設定 (無誤)
點選 Finish

等候 進行中

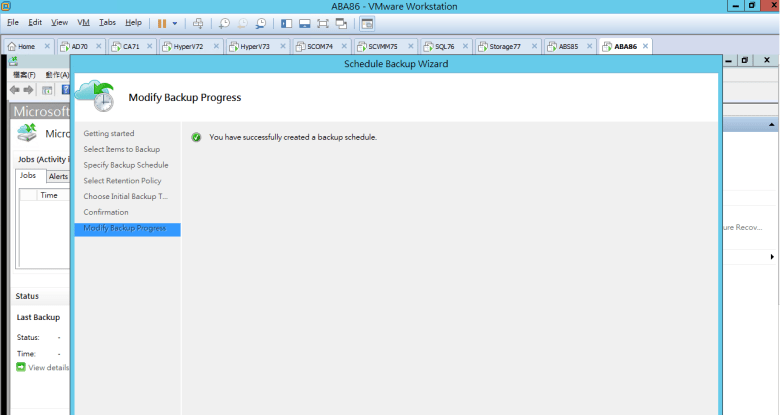

確認 成功建立備份設定
點選 Close

開啟 https://Portal.Azure.com
點選 RecoverServicesVaults
點選 設定 (備份基礎結構)
點選 實際執行伺服器
點選 ABA86.keycats.com

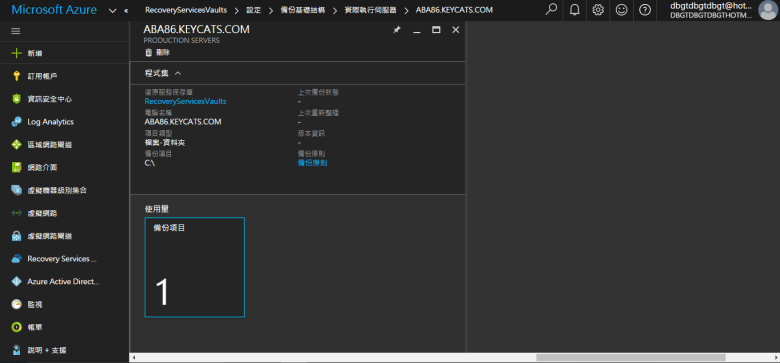

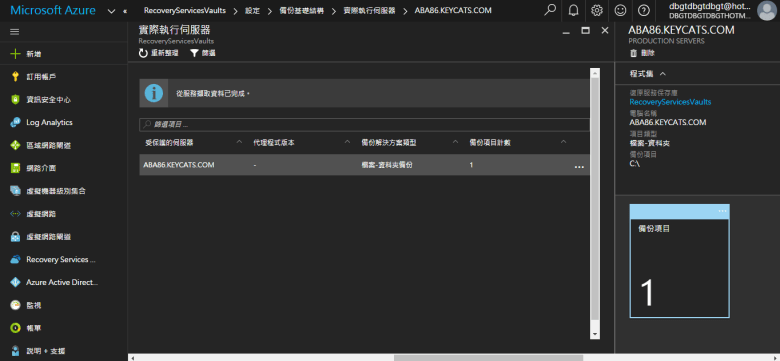

確認 使用量 備份項目 (1)

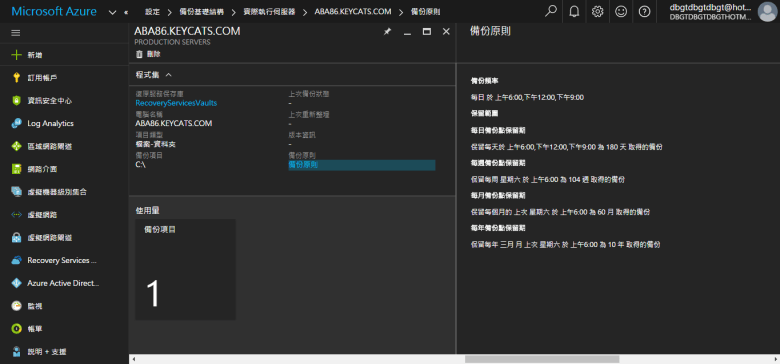

點選 備份原則
確認 備份頻率 (設定值 為 剛才設定的 上午 06:00 , 下午 12:00 , 下午 09:00)
確認 備份點保留期

[ 排程備份 ]
點選 Jobs
點選 2016/10/5 下午 12:00

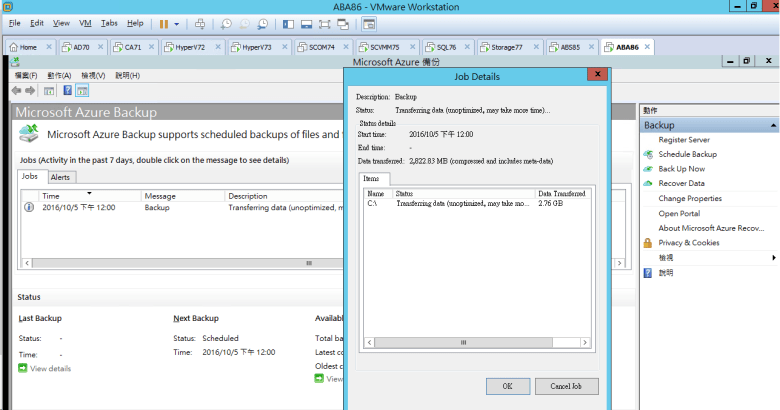

確認 Jobs Details (正在備份)

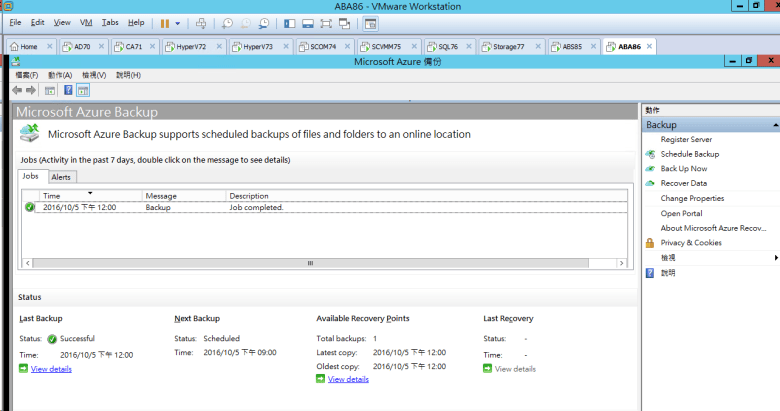

確認 Backup 已完成作業

在 Status 狀態中
確認 Last Backup
確認 Successful (狀態)
確認 Time (時間)
點選 View details
[ Ps.確認 開始時間 下午 12:00 及 完成時間 下午 01:19 (總共大小 4.45 GB) ]

[ 即時備份 ]
開啟 Microsoft Azure 備份

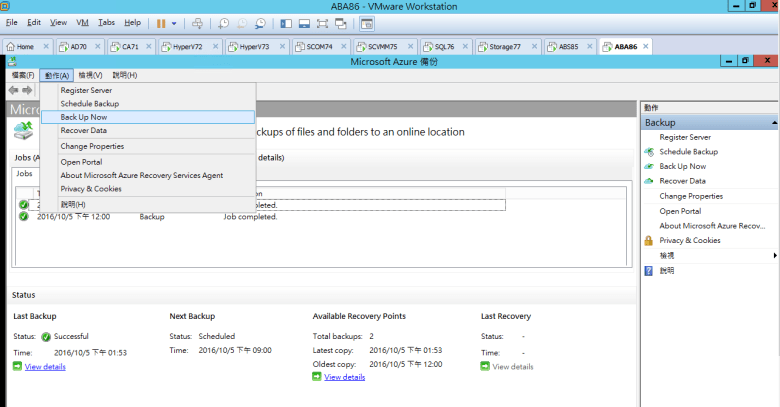

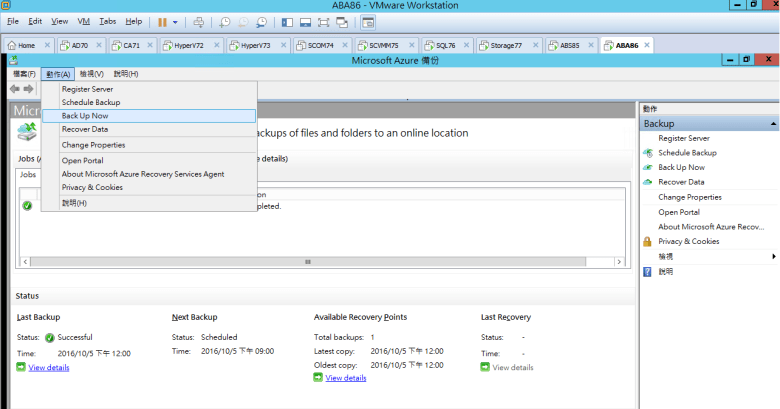

點選 動作

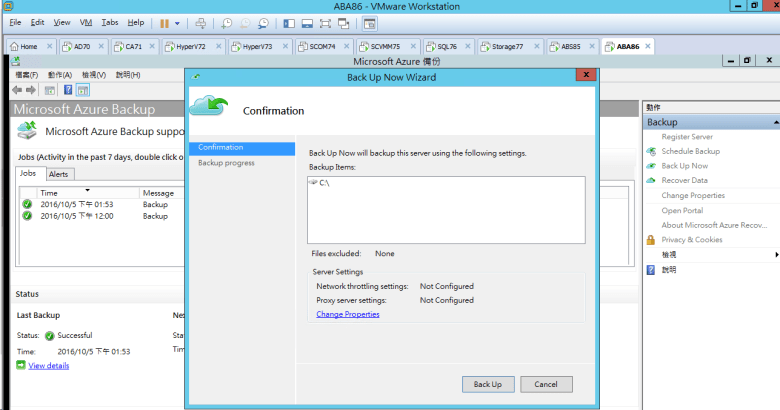

點選 Back Up Now

選擇 C:\ (備份項目)

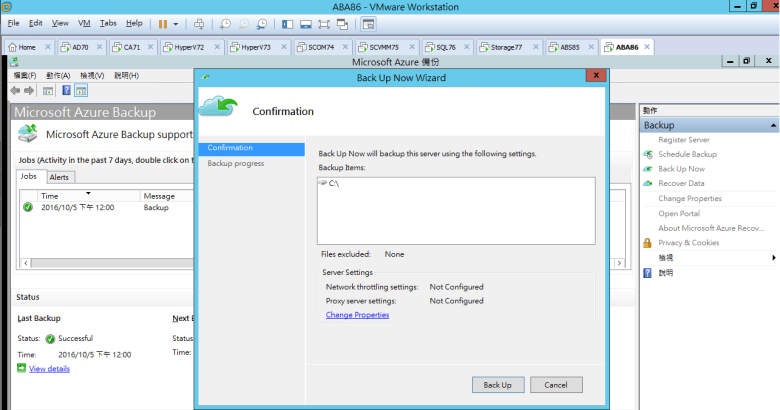

點選 Back Up
[ Ps.選擇 Change Properties 可以改變 加密 , Proxy , 流量節流 ]

等候 傳輸數據中

完成 備份
點選 Close

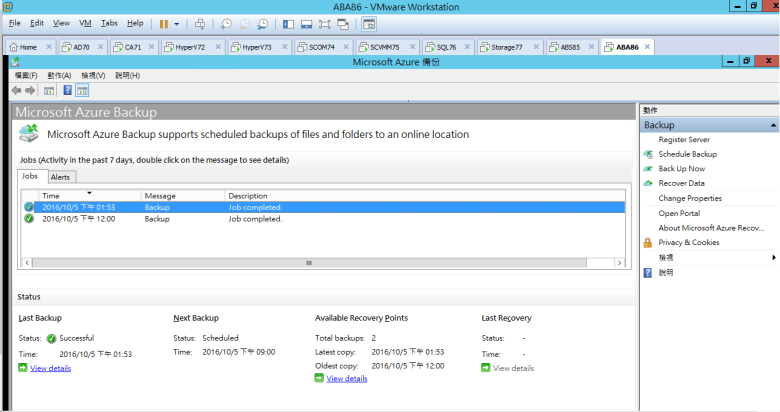

確認 Last Back (備份完成時間 2016/10/05 下午 01:53)

[ 警告 Microsoft Azure Recovery Services Agent (可以安裝新版本) ]

[ Ps.因安裝 下載舊版 (Version 2.0.9037.0) MSARSAgentInstaller (36.9 MB) 就會出現警告 ]

[ Ps.如沒安裝 “最新" 代理程式 則無法顯示 ]

[ Ps.請安裝 新版 (Version 2.0.9042.0) MSARSAgentInstaller (36.7 MB) ]

[ 升級 Microsoft Azure 復原服務代理程式 ]
點選 MSARSAgentInstaller.exe
等候 解壓縮

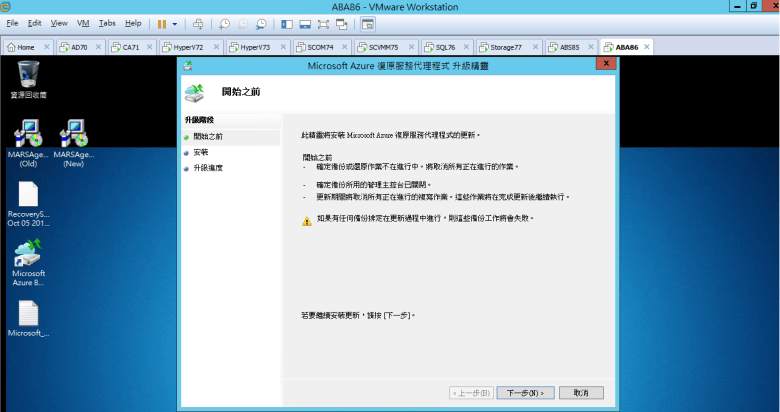

出現 升級精靈
點選 下一步

確認 已安裝 .NET Framework 4.5 and Powershell
點選 升級
[ Ps.請關閉 Microsoft Azure 備份 ]

等候 空間計算

等候 更新中

確認 已成功更新
點選 完成

等候 一段時間
開啟 https://Portal.Azure.com
點選 Recovery Services vaults
點選 設定
點選 備份基礎結構 (管理)
點選 實際執行伺服器 (管理伺服器)
點選 重新整理
[ Ps.確認 代理程式版本 2.0.9042.0 ]

[ 重新驗證伺服器 (Repeat Server) ]
點選 Register Server

點選 Next
[ Ps.如有 Proxy Server 可進行設定 ]

點選 Browse
點選 憑證
點選 Next
[ Ps.重新驗證 ]

點選 Generate Passphrase (自動產生序號)
點選 Browse (選擇儲存目的)
點選 Register

等候 重新驗證註冊

完成 註冊
點選 Close

[ 安裝 Windows Server Backup (備份的需要功能項目) ]
點選 管理

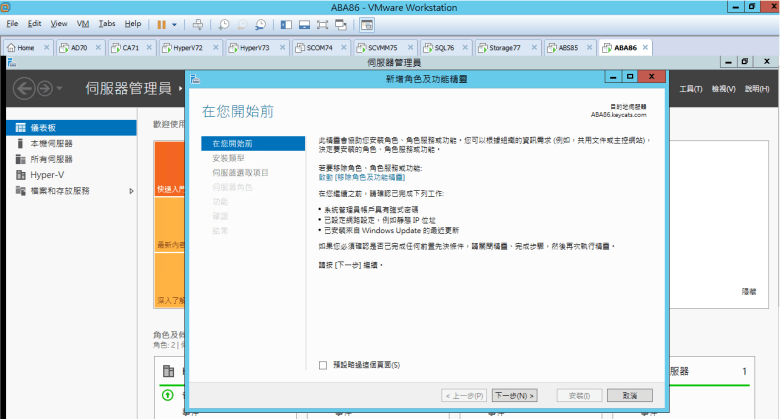

點選 新增角色及功能

點選 下一步

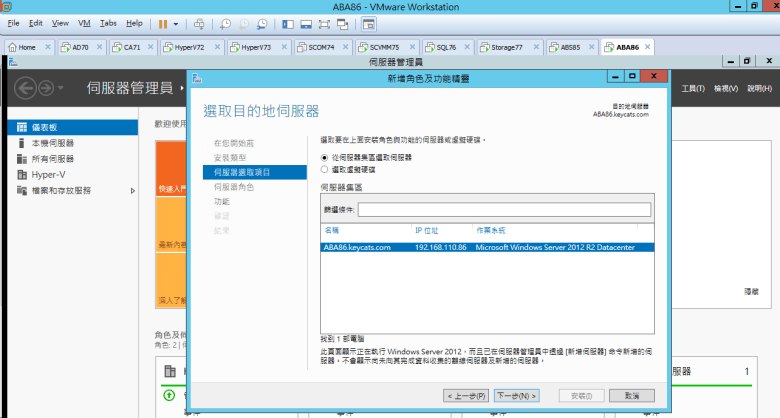

[ Ps.確認 ABA86.keycats.com 要備份主機 ]

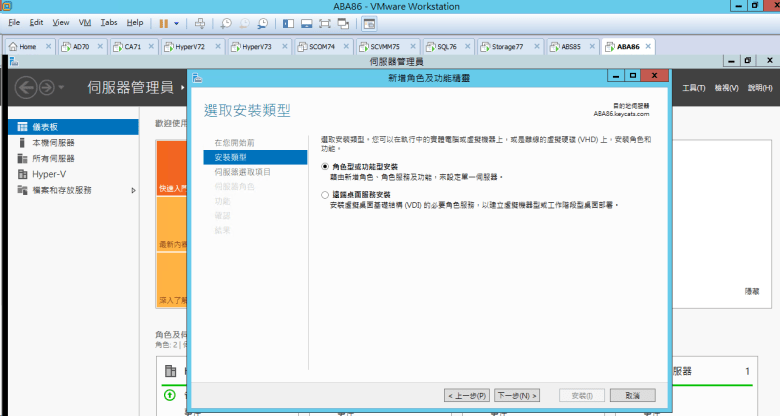

點選 角色型或功能型安裝
點選 下一步

點選 下一步

點選 下一步

點選 Windows Server Backup
點選 下一步

點選 必要時自動重新啟動目的地伺服器
點選 安裝

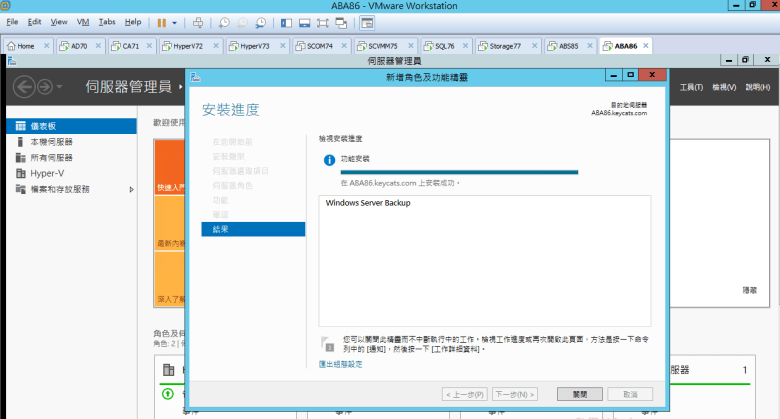

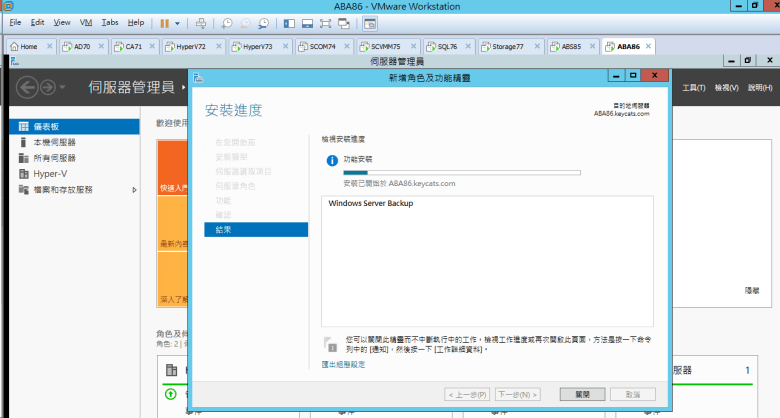

等候 安裝中

點選 關閉

[ 測試備份還原 ]
建立 Azure Backup Recover Data (Test) 資料夾

存放 Test 應用程式

開啟 Microsoft Azure Backup
點選 動作
點選 Back Up Now

點選 Back Up

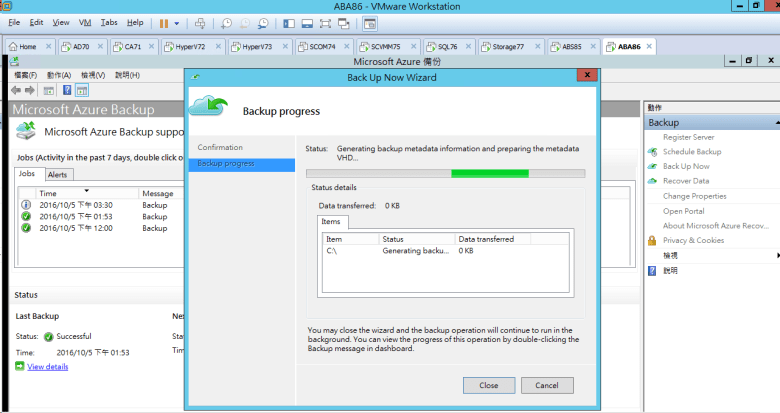

等候 準備建立 VHD Metadata 中

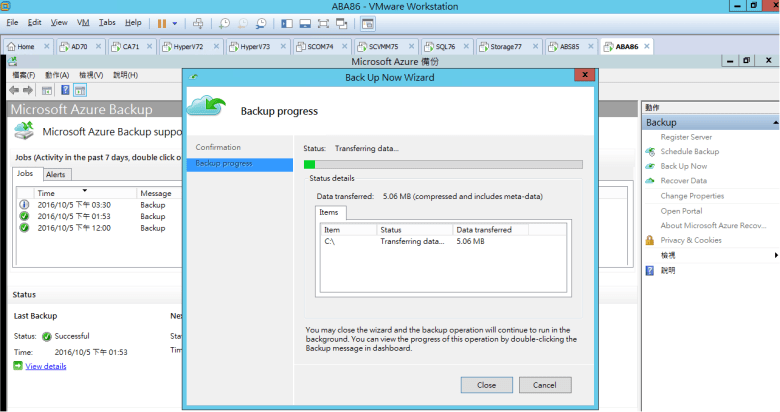

等候 正在傳輸數據

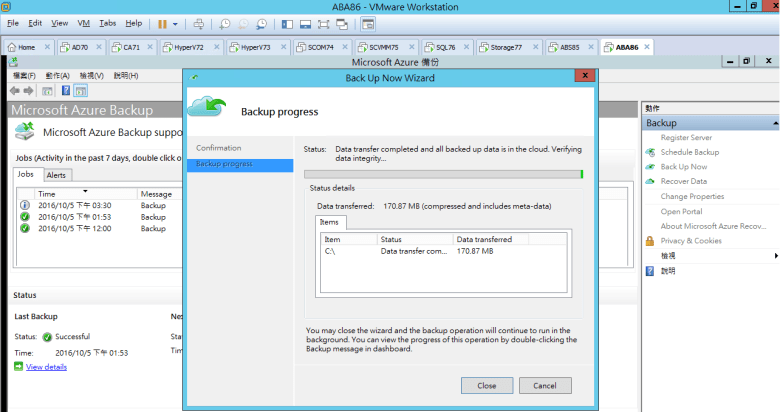

等候 數據傳輸完成 所有的備份數據在雲端中的驗證

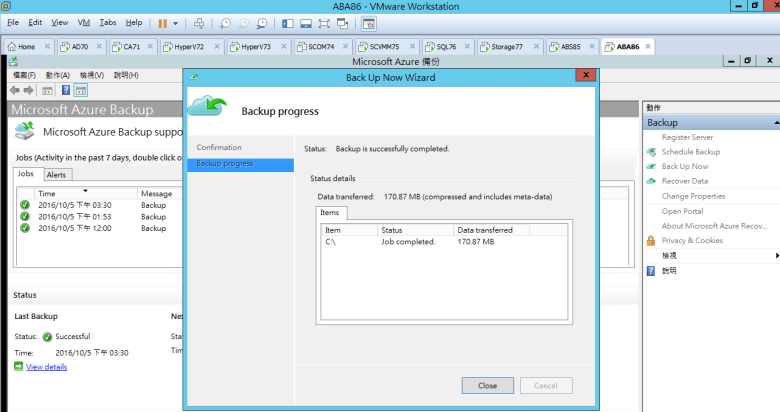

確認 完成備份
點選 Close

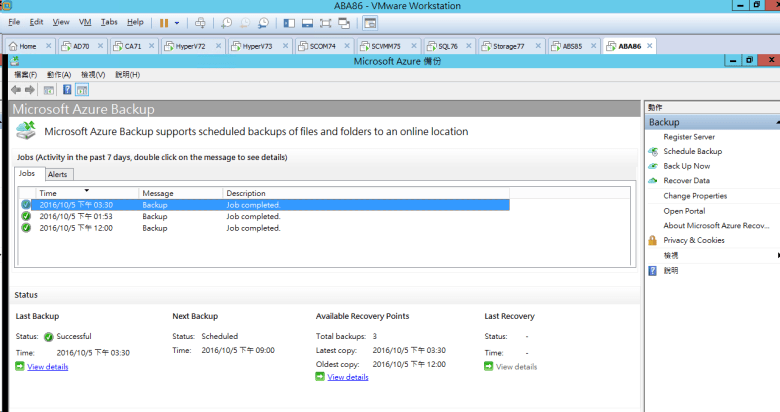

確認 已完成備份

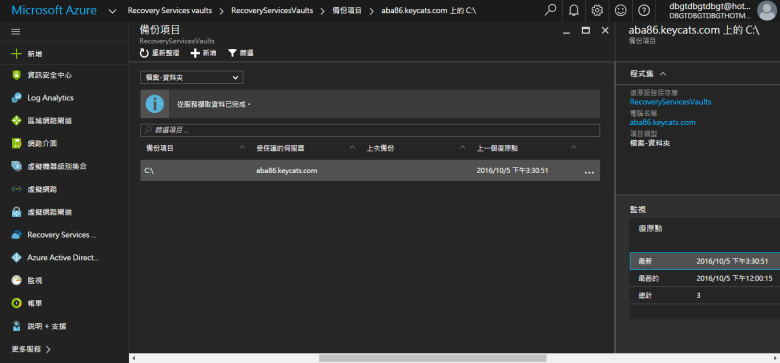

點選 RecoveryServicesVaults

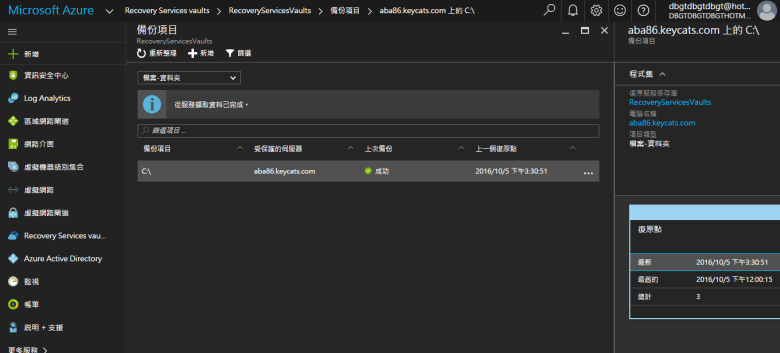

點選 備份項目
確認 ABA86.keycats.com
[ Ps.上一個復原點 2016/10/5 下午 3:30 ]

[ 驗證 Recover Data ]

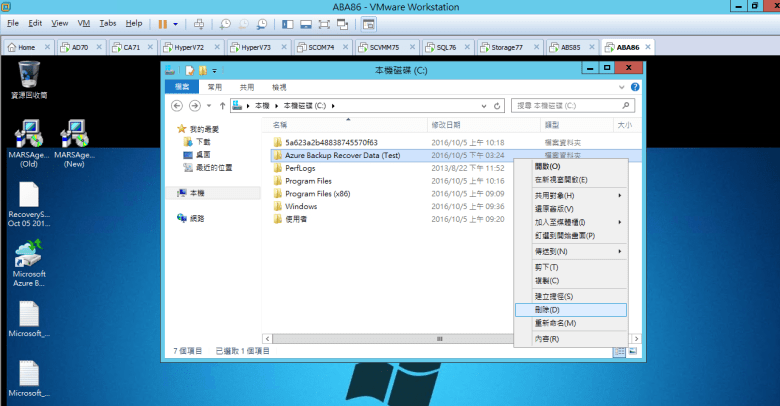

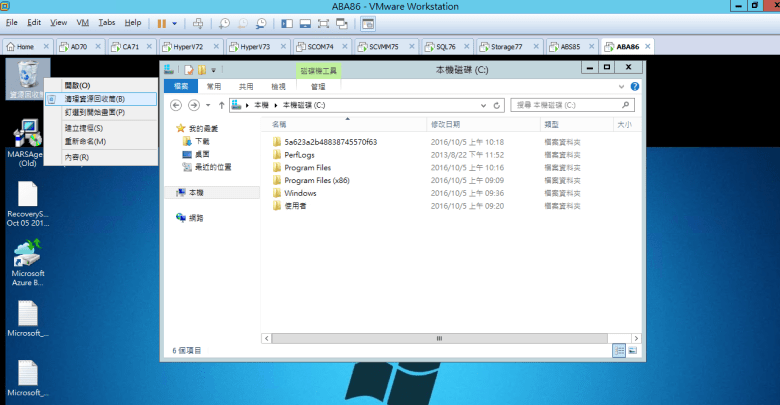

刪除 Azure Backup Recover Data (Test) 及 Test 應用程式

點選 清理資源回收桶

點選 是

確認 資料夾及檔案 已被刪除

開啟 Microsoft Azure Backup
點選 動作
點選 Recover Data

點選 This server (aba86.keycats.com)
點選 Next

點選 Browse for files
點選 Next

等候 取量

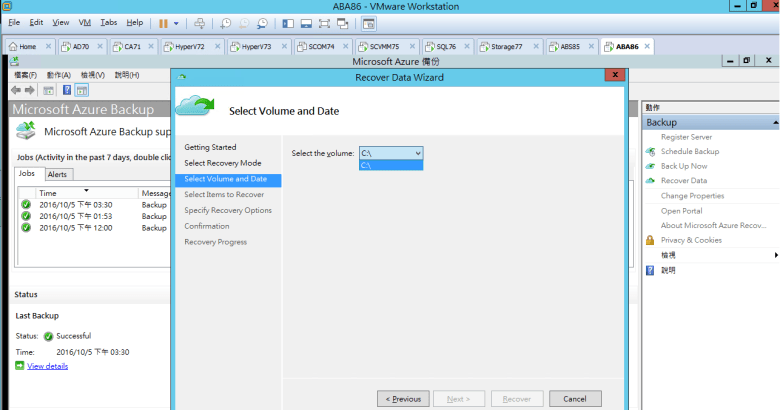

選擇 C:\
點選 Next

選擇 下午 03:30
點選 Next
[ Ps.還原至 已備份 應用程式 (存在點) ]

[ Ps.在此需 選擇 要備份還原的 資料 ]

點選 C:\Azure Backup Recover Data (Test)
點選 Next

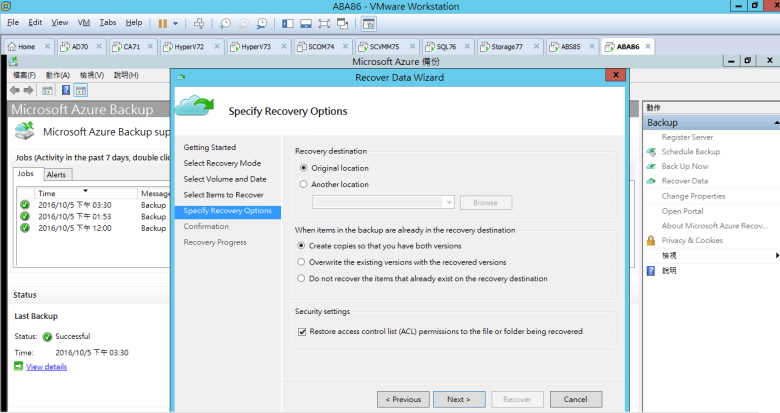

點選 Original location
點選 Create copies so that you have both versions (創建副本 , 以便您有兩個版本)
點選 Overwrite the existing versions with recovered versions (覆蓋現有版本已恢復版本)
點選 Do not recover the items that already exist on the recovery destination (不要恢復已經在復甦存在目標的項目)
勾選 Restore access control list (ACL) permissions to the file or folder being recovered (恢復訪問控制列表權限的文件或文件夾正在恢復)

點選 Next

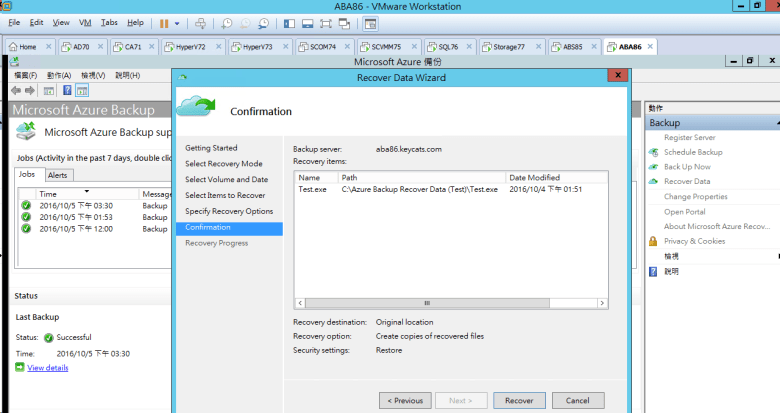

點選 Recover

等候 初始化

等候 備份項目規模估算

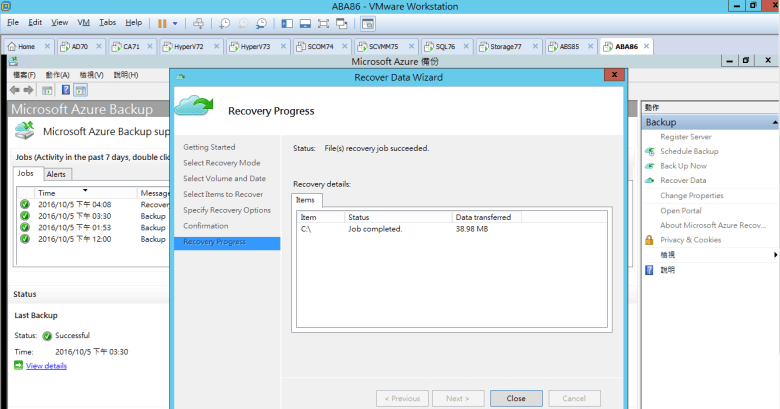

確認 已完成
點選 Close

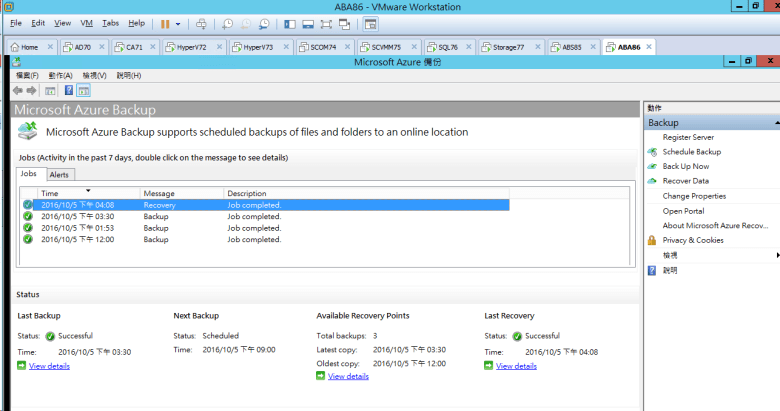

確認 Jobs 狀態 (已完成)

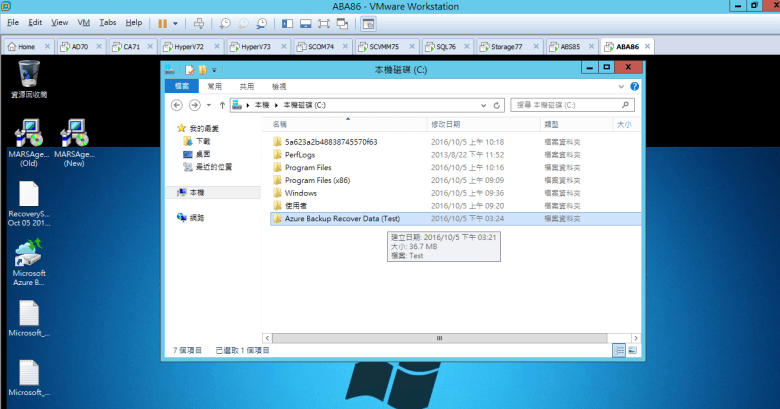

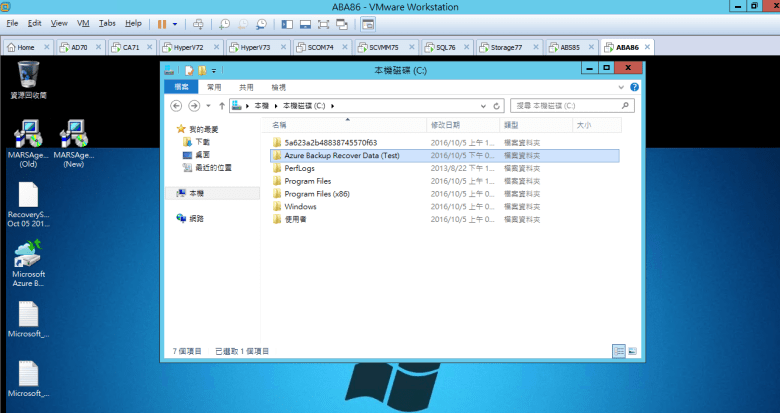

開啟 檔案總管 (C:)
確認 Recovery 已完成 Azure Backup Recover Data (Test)

確認 Test 應用程式 (修改日期 已復原 至 刪除前的時間)

點選 Test (可執行)
[ Ps.此檔案為 MARSAgentInstaller.exe 已安裝及註冊 ]

[ Ps.在 上次備份 顯示 成功 ]

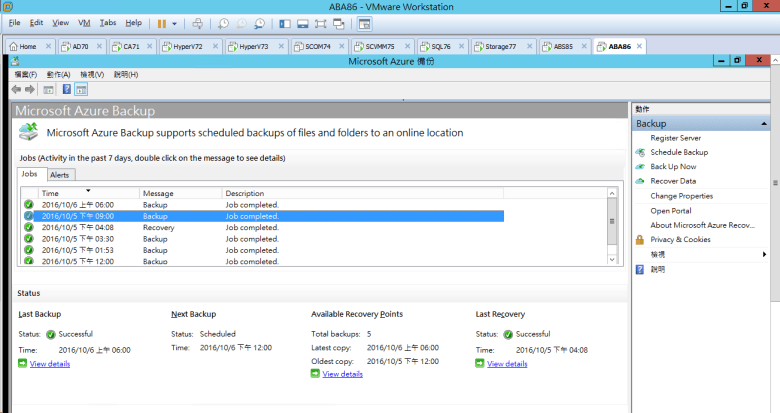

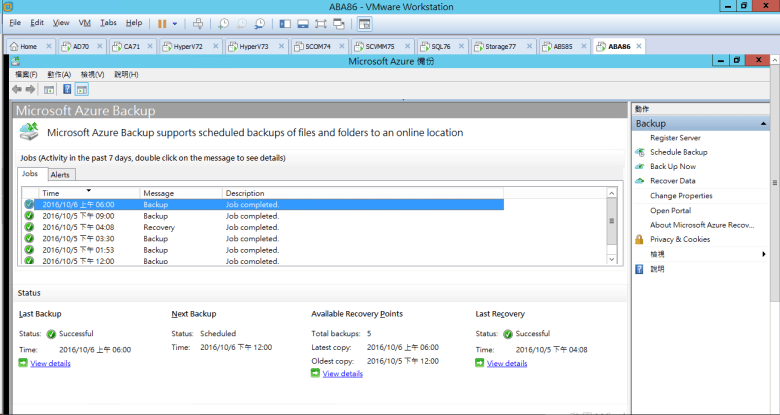

確認 今日 下午 09:00 排程自動備份 (已完成)

確認 隔日 上午 06:00 排程自動備份 (已完成)

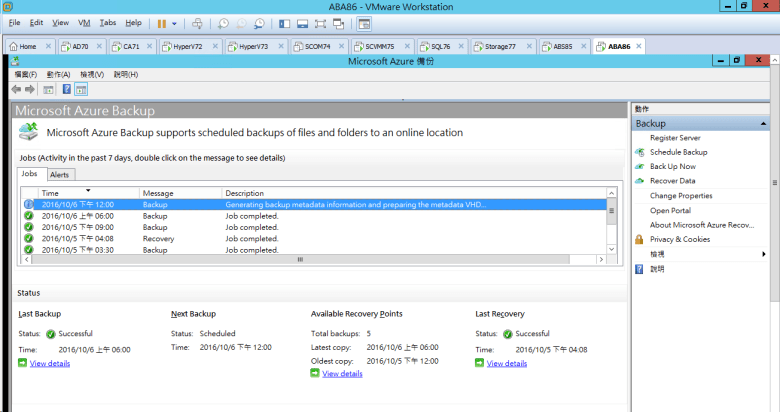

確認 下次 下午 12:00 排程自動備份 (執行中)
[ Ps.說明 狀態 (Status) 分為 “最後備份時間" (Last Backup) “下一次備份排程" (Next Backup) “可用恢復點" (Available Recovery Point) “使用恢復點最後時間" (Last Recovery) ]

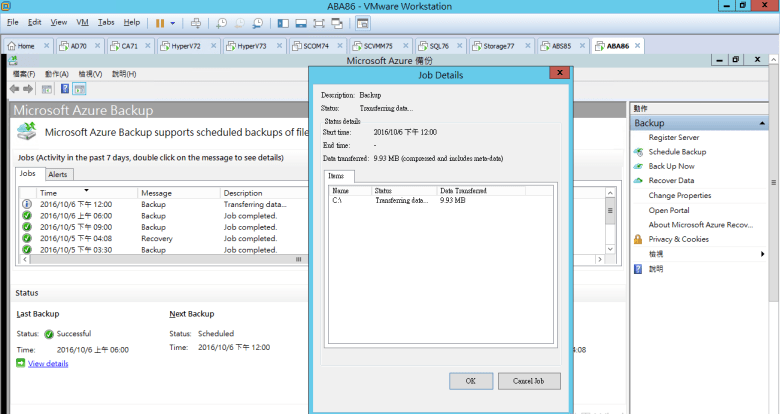

等候 傳輸數據資料

等候 數據資料傳輸完成

確認 已完成備份 (Job completed.)
