設定 System Center 2012 R2 Virtual Machine Manager (Hyper-V Server 移轉至 Hyper-V Cluster Server)

系統架構

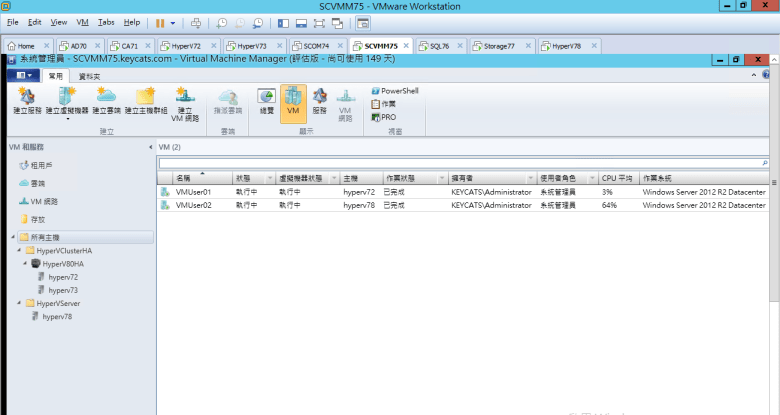

開啟 System Center Virtual Machine Manager 主控台
點選 VM 和服務
點選 所有主機
[ Ps.目前有兩台 虛擬主機 VMUser01 and VMUser02 ]

[ 進行 HyperV78 內部 (建立 VMUser02) 移轉至 HyperV80HA 內部 (Storage) ]

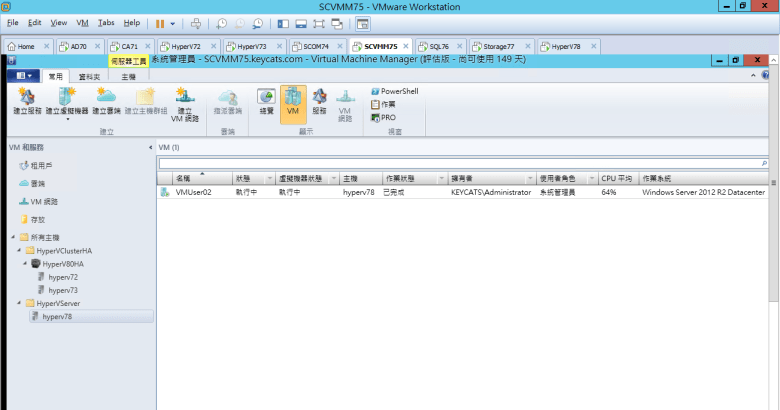

點選 HyperV78
確認 VMUser02 (執行中)

[ Ps.在 HyperV78 (Hyper-V 管理員) 檢查 VMUser02 虛擬主機 ]

返回 System Center Virtual Machine Manager 主控台
點選 VMUser02

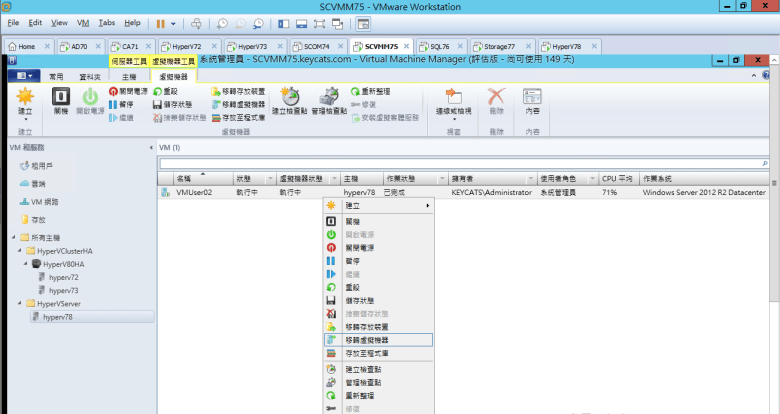

點選 移轉虛擬機器 (右鍵)

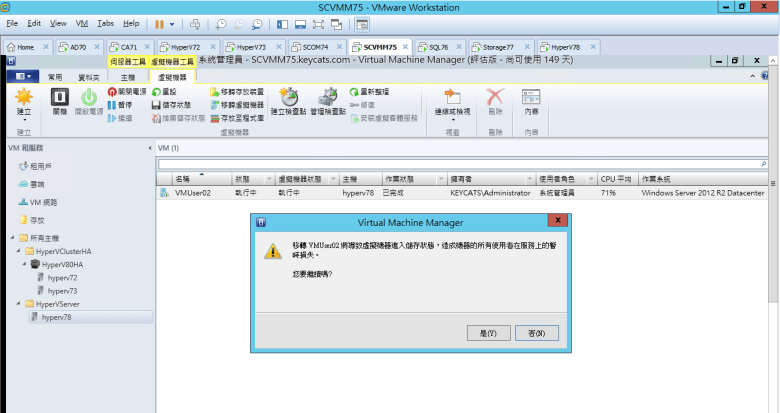

點選 是
[ Ps.移轉時會 進入 儲存狀態 ]

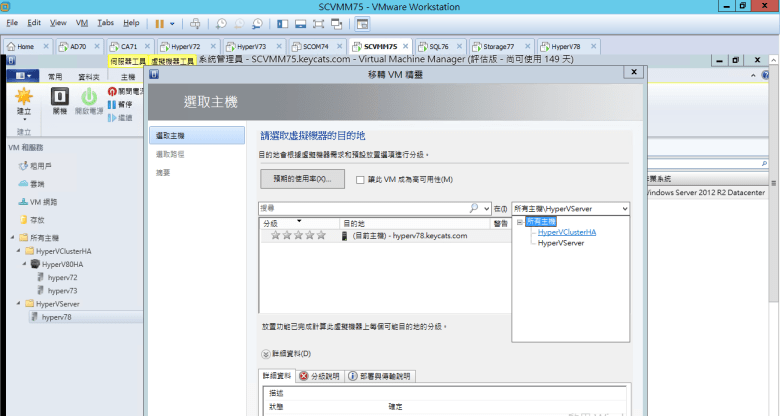

點選 所有主機 (HyperVClusterHA)

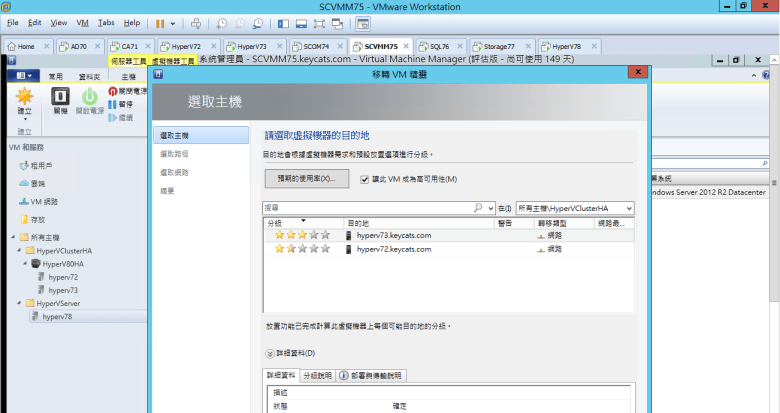

選擇 HyperV73.keycats.com (Hyper-V 伺服器主機)
勾選 讓此 VM 成為高可用性 (請務必勾選)
點選 下一步
[ Ps.在此選擇 提供的服務 (伺服器位置) ]

選擇 HyperV73.keycats.com (HyperV73 代管服務)

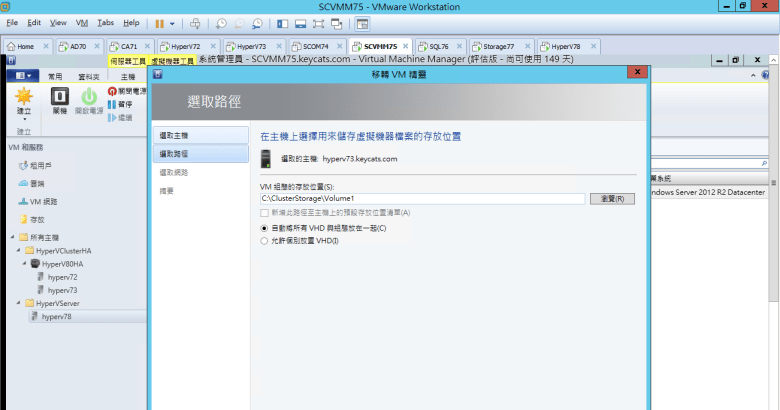

選擇 自動將所有 VHD 與組態放在一起
點選 瀏覽
[ Ps.如有勾選 讓此 VM 成為高可用性 (Disk 存放位置會為 C:\ClusterStorage\Volume1) ]

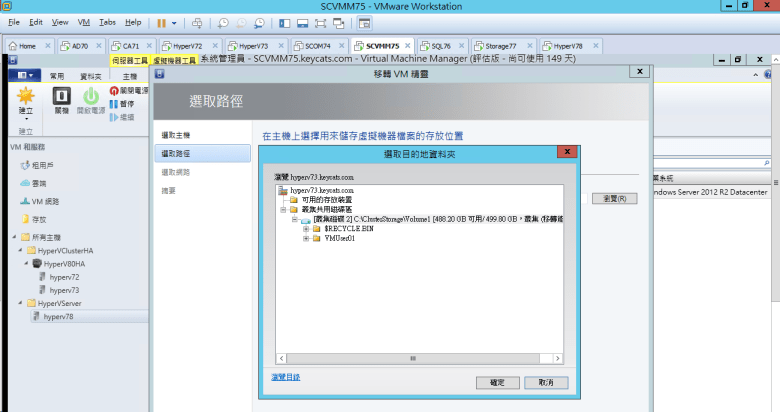

選擇 C:\ClusterStorage\Volume1\ (叢集磁碟 2)
點選 確定
點選 下一步
[ Ps.目的把虛擬機器 移動至 容錯移轉叢集位置 ]

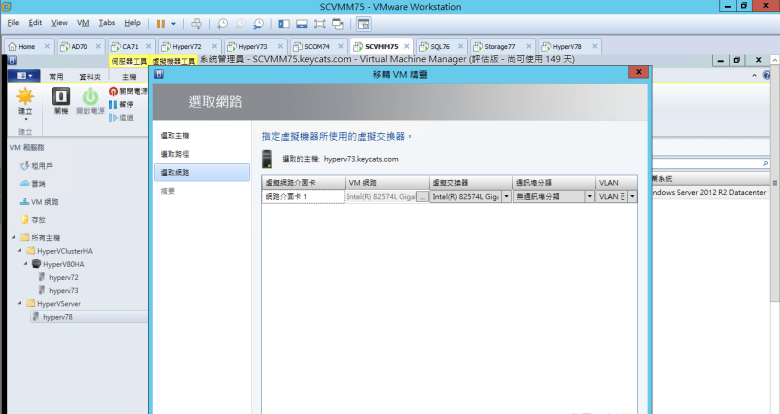

確認 虛擬交換器 (名稱需一致)
點選 下一步

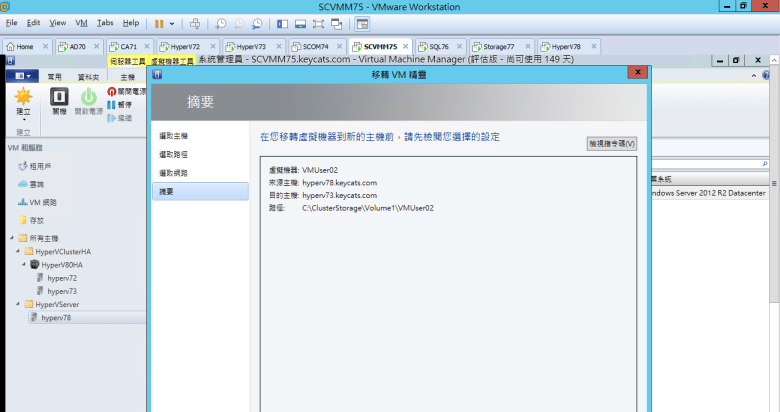

確認 移動的虛擬機器 (摘要無誤)
點選 移動
[ Ps.目前在 HyperV78 移轉至 目的地 HyperV73 代管服務 (Hyper-V 伺服器) ]

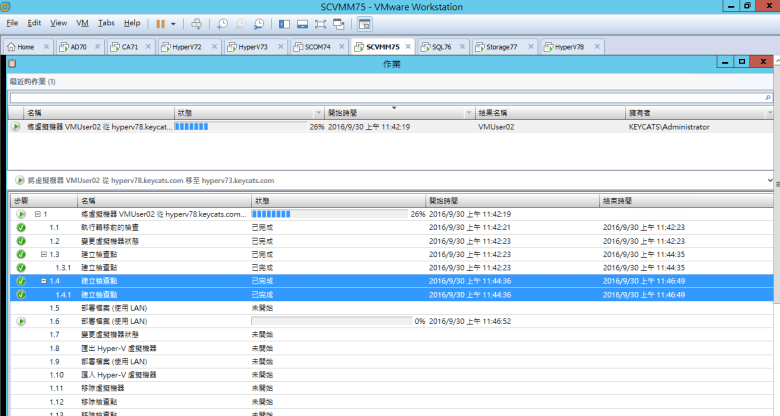

作業進行中

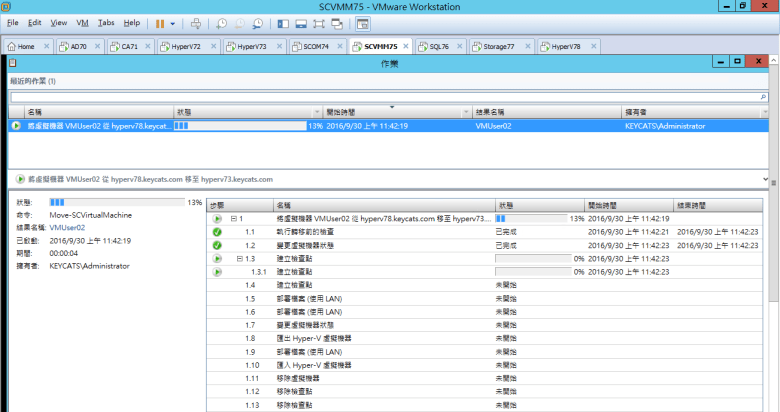

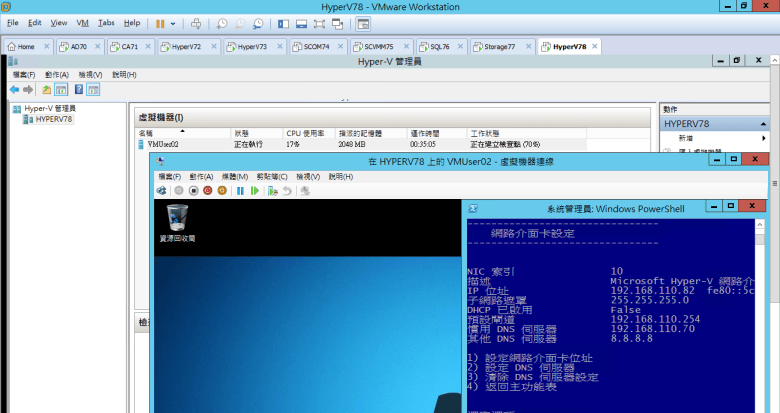

確認 觀察 HyperV78 伺服器主機上 VMUser02 虛擬機器 (正在建立檢查點)

點選 詳細資料
確認 建立檢查點 已完成

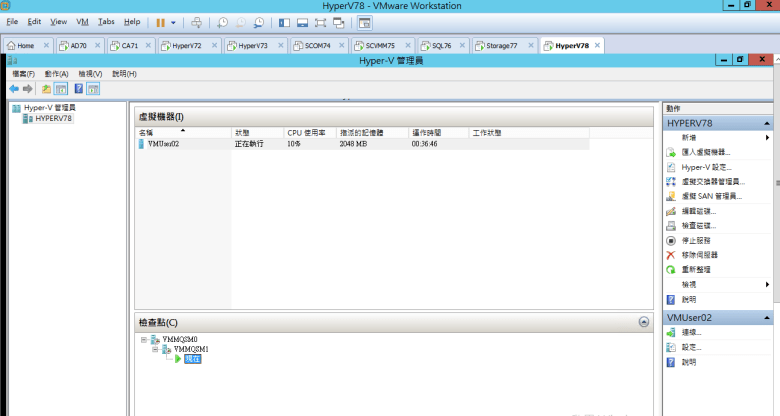

確認 HyperV78 (VMUser02 虛擬機器)
[ Ps.確認 已建立檢查點 VMMQSM0 and VMMQSM1 ]

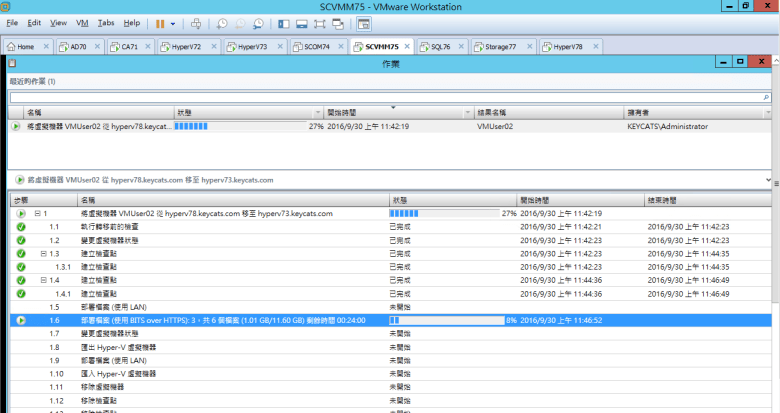

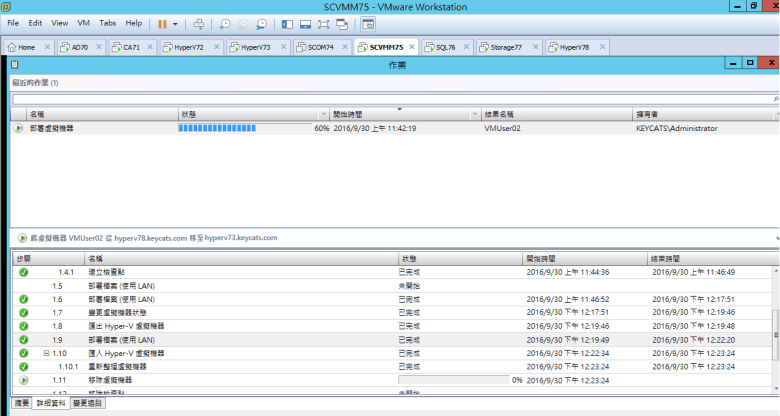

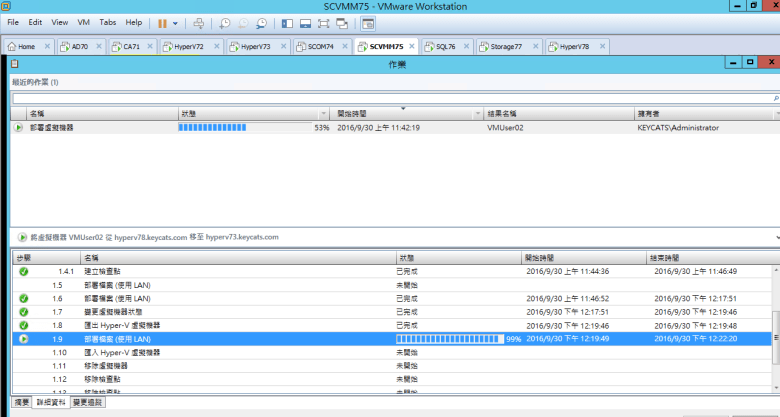

進行部署檔案中 (時間過程長)

在 HyperV73 (Hyper-V 伺服器主機)
開啟 容錯移轉叢集管理員
點選 角色
確認 HyperV73 (擁有者節點)

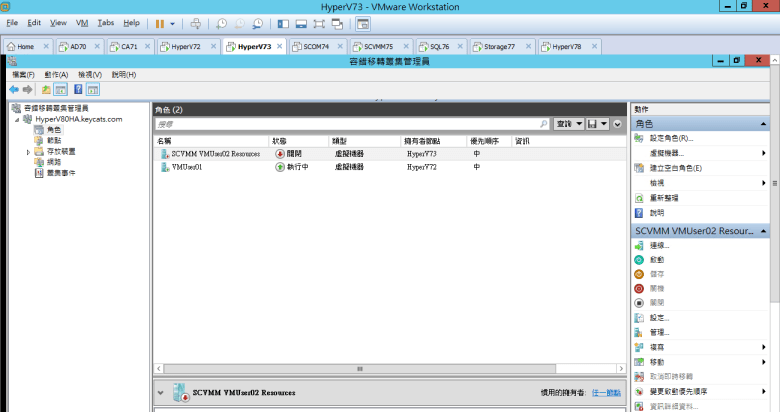

[ Ps.已建立 SCVMM VMUser02 Resources (狀態 關閉) ]

進行 VMUser02 (狀態 已儲存)
[ Ps.已匯出 Hyper-V 虛擬機器 ]

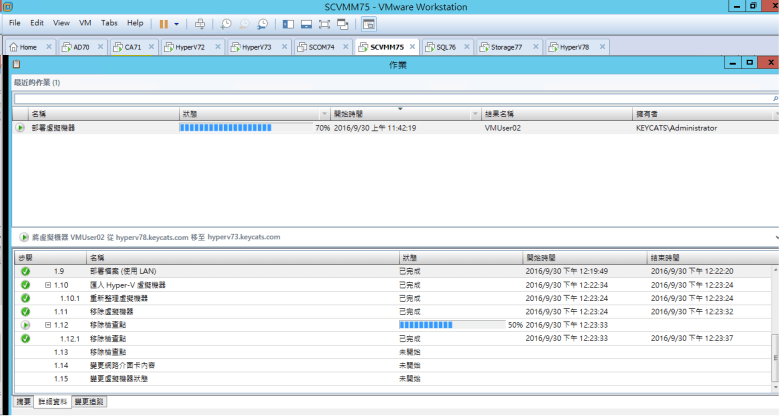

進行 部署檔案

進行 匯入 Hyper-V 虛擬機器

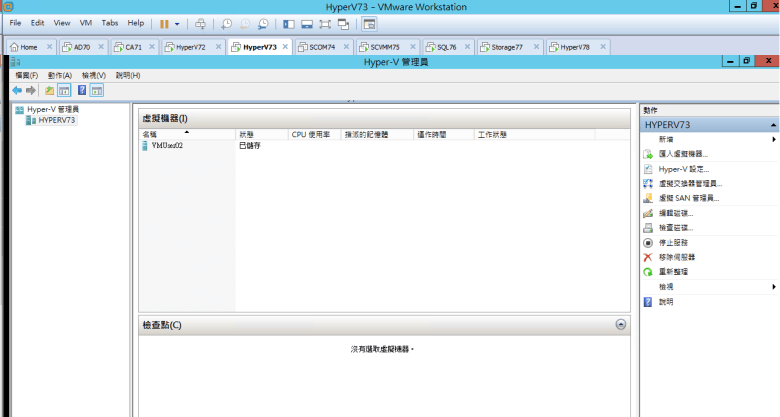

在 HyperV73 伺服器上
確認 匯入虛擬機器 (狀態 已儲存)

進行 移除檢查點

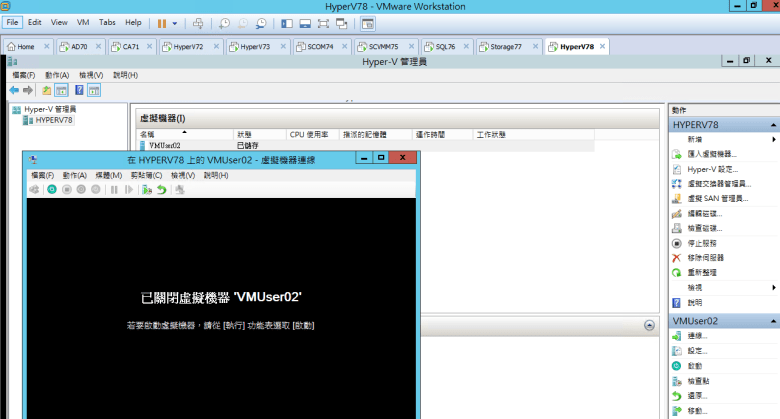

在 HyperV78 伺服器主機上 (已移轉 VMUser02)

進行 變更虛擬機器狀態

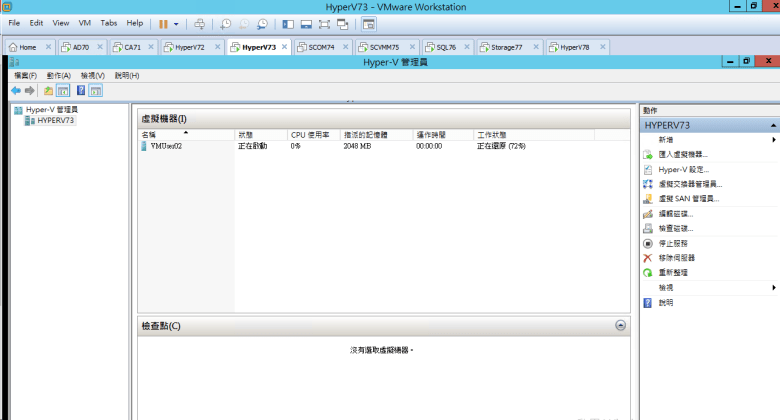

在 HyperV73 (Hyper-V 伺服器)
確認 正在啟動 工作狀態 (正在還原)

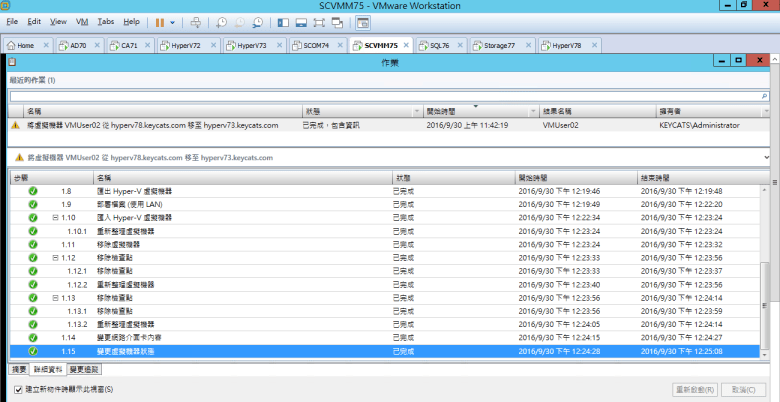

確認 已完成所有移轉流程

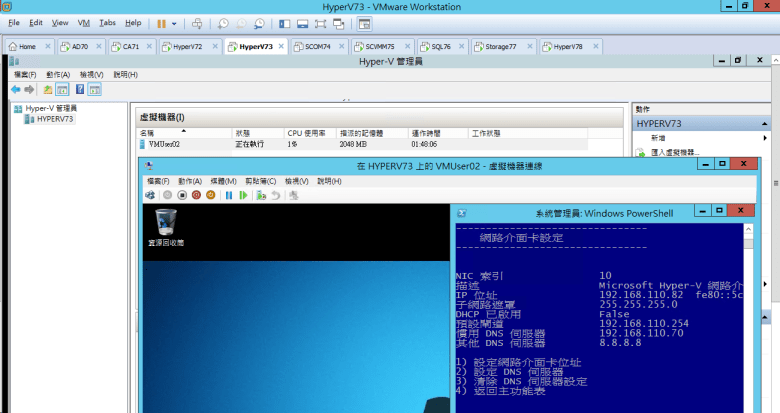

開啟 HyperV73 伺服器主機
點選 VMUser02 (狀態 正在執行)
點選 連線 (右鍵)
[ Ps.確認移轉完成 系統正常啟動 ]

[ Ps.錯誤 (23801) and (23753) 訊息 沒有存取的適當 IP 集區 (虛擬機器 請設定為 Dynamic IP) ]
移轉 虛擬機器 從 “動態至靜態" 修改時的 IP 位址 設定 Virtual Machine Manager 會更新網路介面卡從動態到靜態 IPv4AddressType
在移轉期間 位置引擎會看到為靜態 IPv4 位址型別
它會預期可找到為這個虛擬的網路介面卡所連接的虛擬機器網路定義一個靜態 IP 位址集區 (移轉本身仍會成功 而不會影響連線)
[ 官方錯誤說明 https://support.microsoft.com/zh-tw/kb/2915463 ]

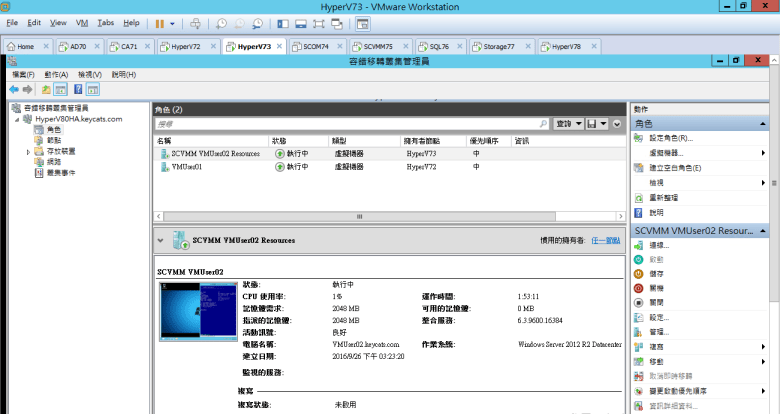

確認 HyperV80HA.keycats.com (容錯移轉叢及管理員)
點選 角色
確認 HyperV73 (擁有者節點)
[ Ps.確認 SCVMM VMUser02 Resources (狀態 執行中) ]

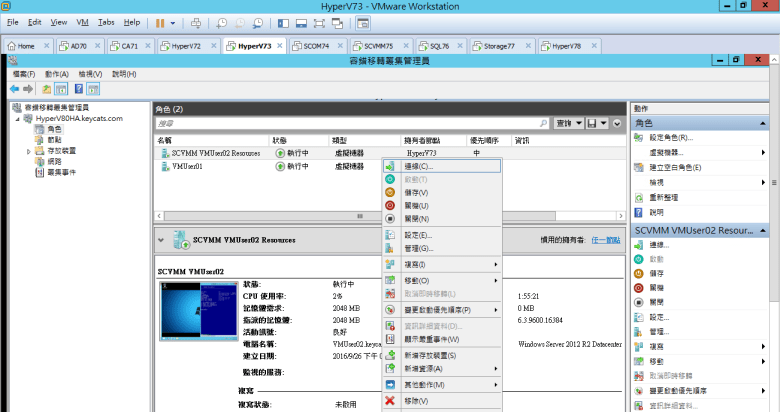

點選 SCVMM VMUser02 Resources

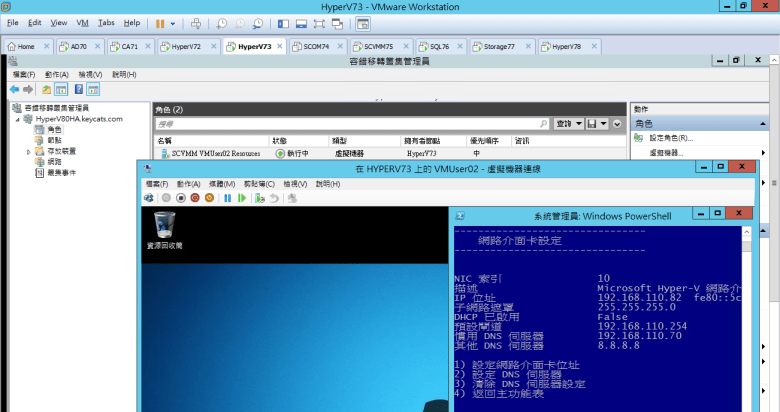

點選 右鍵 (連線)

確認 正常連線
[ Ps.確認 叢集伺服器正常服務 ]

開啟 System Centet Virtual Machine Manager 主控台
點選 VM 和服務
點選 所有主機
點選 HyperVServer (HyperV78)

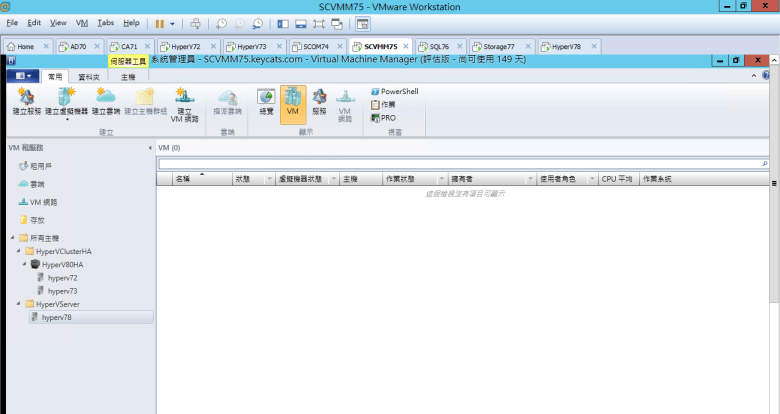

[ Ps.確認 VMUser02 虛擬機器 (已移轉) ]

點選 VM 和服務
點選 所有主機
點選 HyperVCluster (HyperV80HA)

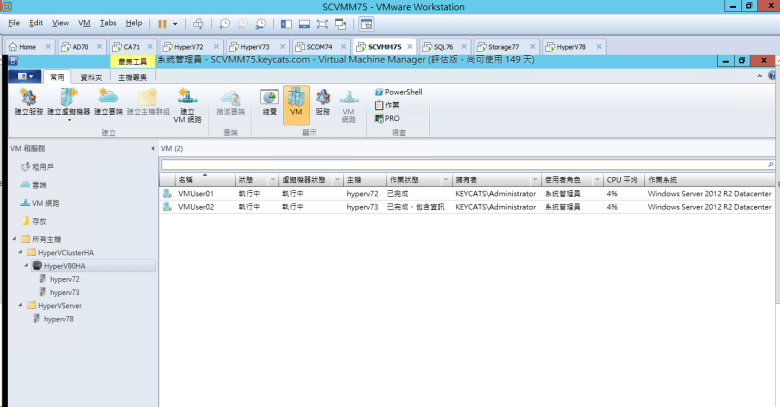

[ Ps.確認 VMUser01 and VMUser02 虛擬機器 (存在兩台主機) ]

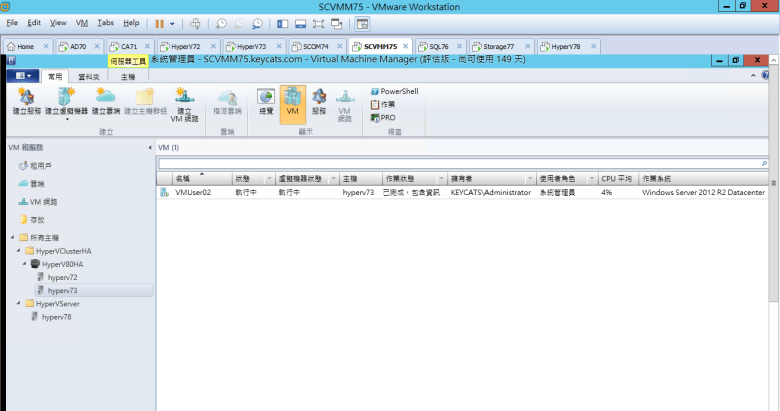

點選 HyperV73
確認 VMUser02 (虛擬機器 狀態 執行中)

點選 VMUser02
點選 連線或檢視 (透過主控台連線)

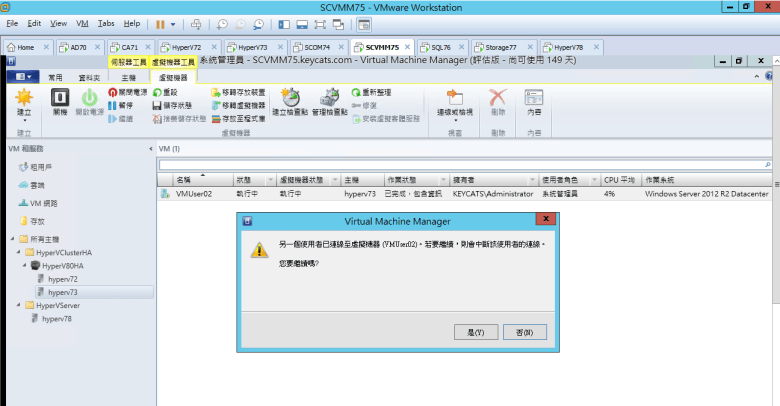

點選 是
[ Ps.因在 HyperV73 已啟動連線至 VMUser02 ]

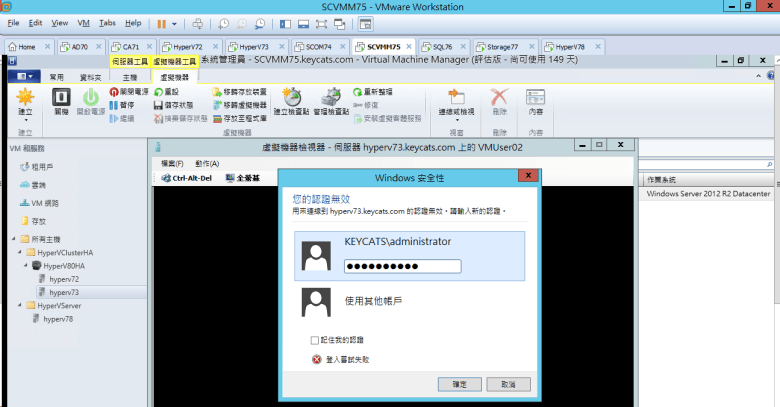

輸入 Keycats\Administrator (管理者帳號密碼)
點選 是

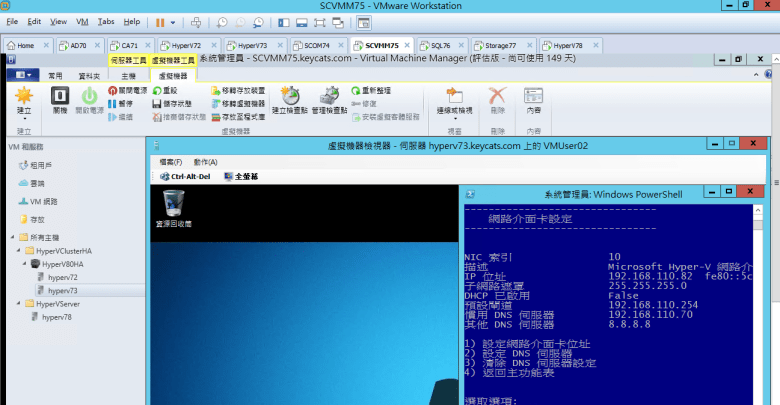

[ Ps.確認 System Center Virtual Machine Manager 主控台 可以控制 VMUser02 ]
