設定 System Center 2012 R2 Virtual Machine Manager (新增HyperV Server VM部署虛擬機)

[ 利用 Virtual Machine Manager 來管理 Hyper-V Server ]
[ 由 SCVMM75 (VMM) 來管理 Hyper-V Server 建置加入一台虛擬機 ]

首先在 SCVMM Server 上執行 Virtual Machine Manager

此為 SCVMM75 (Virtual Machine Manager Server)
在 連線到伺服器 頁面
點選 連線

在開啟 Virtual Machine Manager (主控台)
選擇 VM 和服務 (左下方)
並選 所有主機

在 所有主機 (右鍵)
選擇 新增 Hyper-V 主機和叢集
(在此也可以選擇 Citrix XenServer 主機和叢集 或 VMware ESX 主機和叢集)

此時會跳出 新增資源精靈

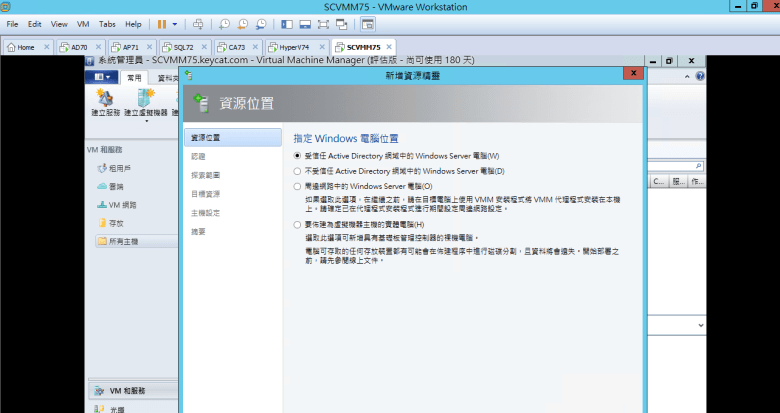

在 指定 Windows 電腦位置 頁面
選擇 受信任 Active Directory 網域中的 Windows Server 電腦
選擇 下一步

在 指定要用於探索的認證 頁面
選擇 手動輸入認證
輸入 keycat\administrator and Password
選擇 下一步

在 指定虛擬機器主機候選項目的搜尋範圍 頁面
選擇 依名稱指定 Windows Server 電腦
輸入電腦名稱 HyperV74.keycat.com
選擇 下一步

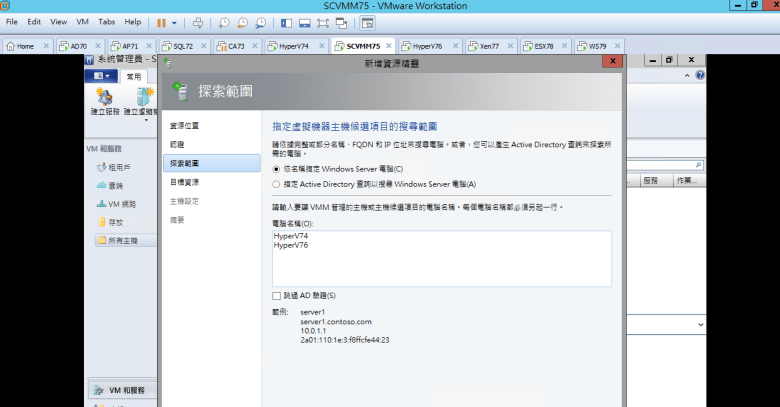

[ Ps.如有兩台要新增 (Hyper-V Server) ]
輸入 HyperV74 (按下 Enter 區分為額外增加一台伺服器主機)
輸入 HyperV76.keycat.com (FQDN)

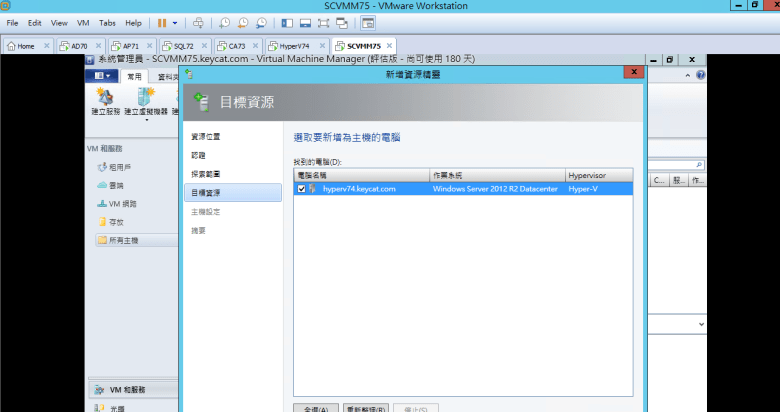

在 選取要新增為主機的電腦 頁面
勾選 hyperv74.keycat.com (剛輸入的)
選擇 下一步

[ Ps.顯示 兩台伺服器主機 (Hyper-V Server) ]

在 指定主機的主機群組和虛擬機器放置路徑設定 頁面
點選 下一步

在 確認設定 頁面
確認 細項無誤
點選 完成

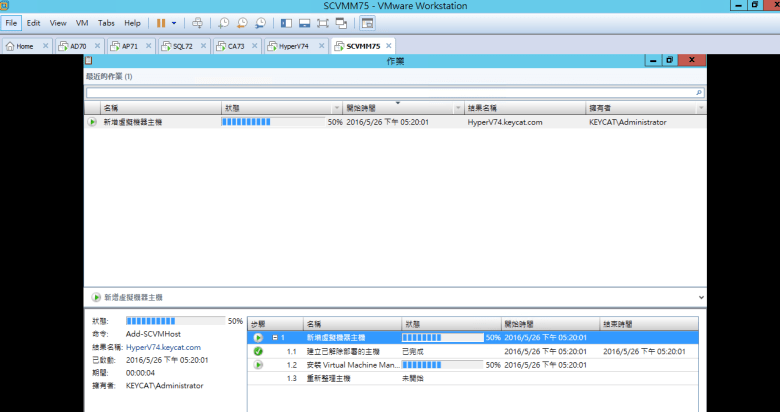

跳出 作業 視窗
等待 進行狀態完成

在已完成時
會跳出警告訊息 (建議動作可以排除)
確認 沒有重大錯誤訊息
關閉視窗 (或縮至工作業)

在 VM 和服務 (所有主機)
出現 剛新增的 HyperV74 (Hyper-V Server)
點選 HyperV74 (總覽)
可得知 摘要 目前有2台虛擬主機 (在Hyper-V Server上)

在 HyperV74 伺服器 (右鍵)
點選 建立虛擬機器

在 選擇新虛擬機器來源
選擇 使用空白虛擬硬碟建立新的虛擬機器
點選 下一步

在 指定虛擬機識別碼
輸入 虛擬機器名稱 CloudVMUser02
選擇 下一步

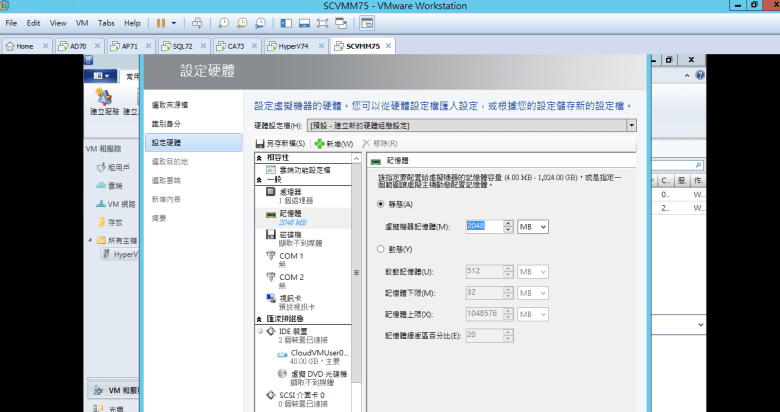

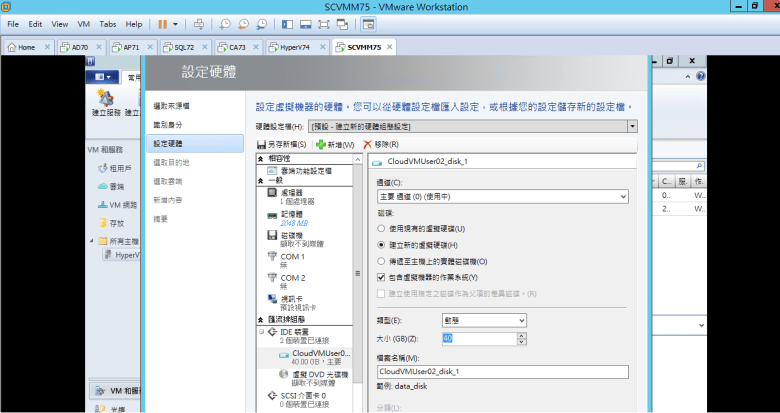

在 設定硬體 頁面
設定 處理器 記憶體 (CPU 1Core and DDR 2048MB)

設定 Disk 容量 (GB)
輸入 檔案名稱

選 虛擬 DVD (媒體)
點選 實體 CD 或 DVD 光碟機 (掛載 Windows Server 2012 R2)

在 網路介面卡 (連線)
點選 已連線到 VM 網路
點選 下一步

選擇 將虛擬機器放置於主機 (HyperV74)
點選 下一步

在 請選取虛擬機器的目的地
選擇 HyperV74.keycat.com
點選 下一步

在 檢閱虛擬機器設定 頁面
檢查 剛才設定的功能 細項

點選 虛擬機器位置 (存放位置 C:\ 最好請放置在大量儲存空間的磁碟)
點選 虛擬機器路徑 (瀏覽)

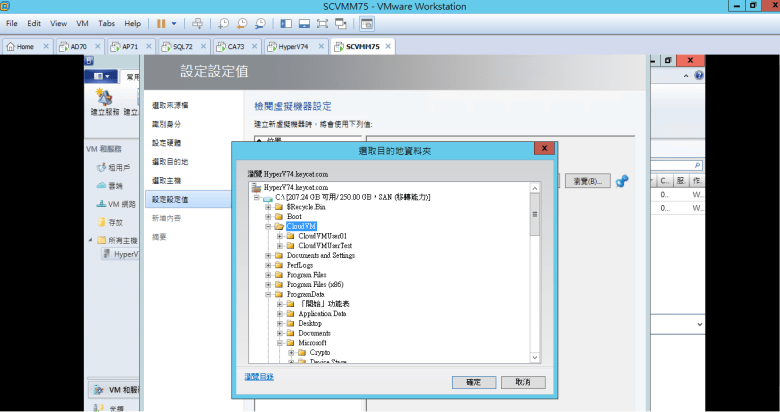

點選 瀏覽目錄 (在此請先選好資料夾位置 C:\CloudVM )

進入到 C:\CloudVM 資料夾底下
點選 右鍵 (新增資料夾)
輸入 CloudVMUser02 (資料夾名稱)

返回 選取目的地資料夾

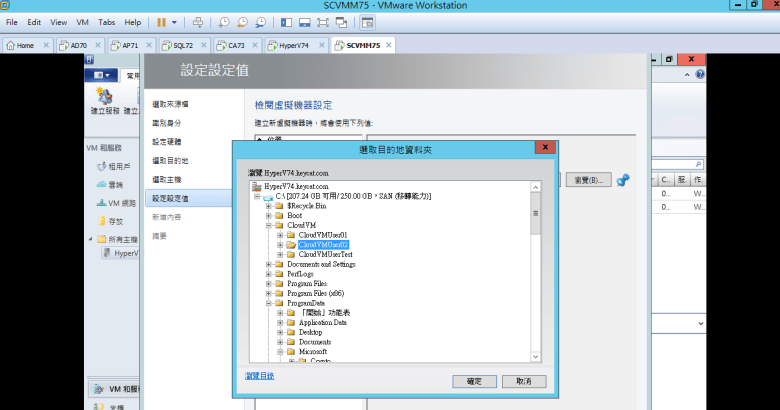

點選 C:\CloudVM\CloudVMUser02 (在此請在 C:\CloudVM 點選旁邊的-符號 在開啟+符號 已重新整理)

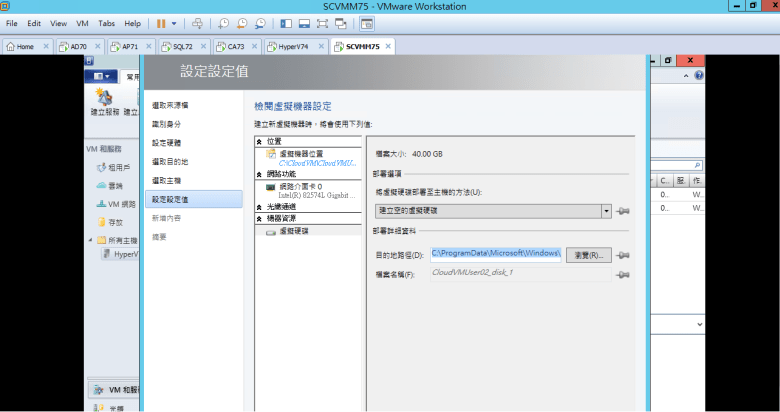

在 機器資源 (部署詳細資料)
選擇 目的地路徑 (瀏覽)
( 預設路徑位置 C:\ProgramData\Microsoft\Windows\Hyper-V\VMMDisks )

在 選取目的地資料夾 視窗
選擇 C:\CloudVM\CloudVMUser02
點選 瀏覽目錄

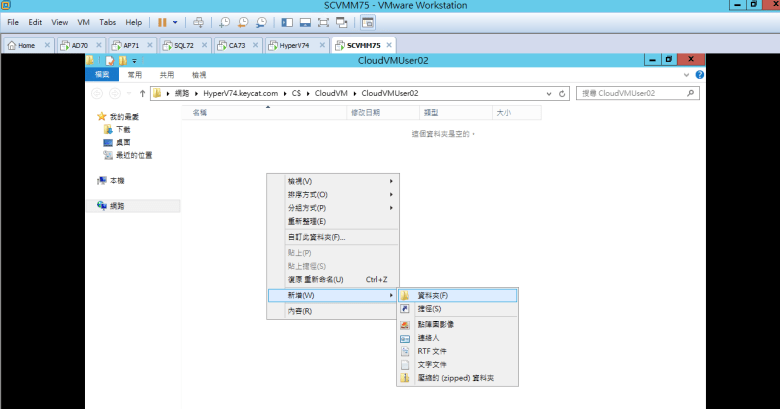

進入 C:\CloudVM\CloudVMUser02 資料夾
點選 右鍵 (新增資料夾)
輸入 Disk (儲放儲存體空間 資料夾名稱)

返回 選取目的地資料夾 視窗
點選 C:\CloudVM\CloudVMUser02\Disk
(在此請在 C:\CloudVM 點選旁邊的-符號 在開啟+符號 已重新整理)
點選 確定 (下一步)

在 新增內容 頁面
(自動動作)
選取 當虛擬化伺服器啟動時 要自動執行的動作 (不要啟動虛擬機器)
選取 當虛擬化伺服器停止時 要執行的動作 (儲存狀態)
(作業系統)
指定您要在虛擬機器中 安裝的作業系統 (Windows Server 2012 R2 Datacenter)

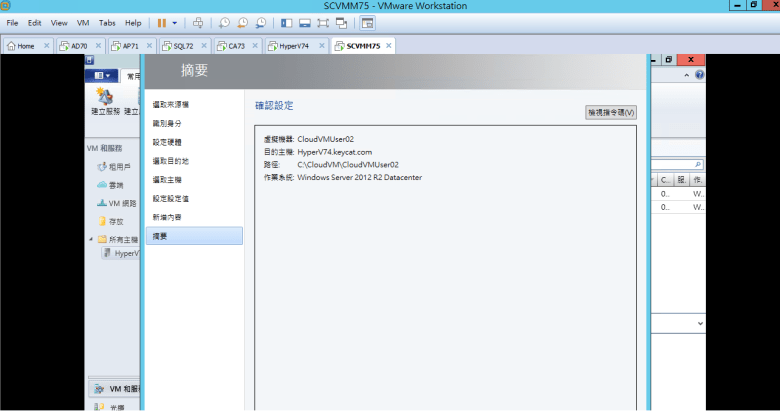

在 摘要 頁面
確認 設定無誤

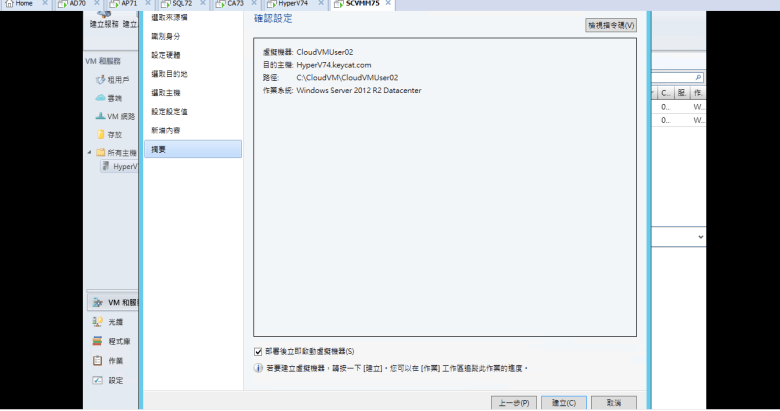

在 摘要 頁面
在 最下方勾選 (部署後立即啟動虛擬機器)
點選 建立

跳出 作業 視窗
檢查到一筆 剛才建立虛擬機 (已完成)

返回 System Center Virtual Machine Manager
點選 VM 和服務 (所有主機)
點選 HyperV74 (虛擬機器)
檢查 CloudVMUser02 虛擬機狀態 執行中

選擇 CloudVMUser02 虛擬機器
點選 連線或檢視 (右上方)
點選 透過主控台連線 (SCVMM75 to HyperV74)

跳出 虛擬檢視器 視窗
(可以操作控制 HyperV74.keycat.com 伺服器內的 CloudVMUser02 虛擬主機)

已完成 System Center Virtual Machine Manager 在 Hyper-V Server 建立虛擬機!
