建置 Citrix XenServer 6.1.0 (設定安裝 XenCenter)

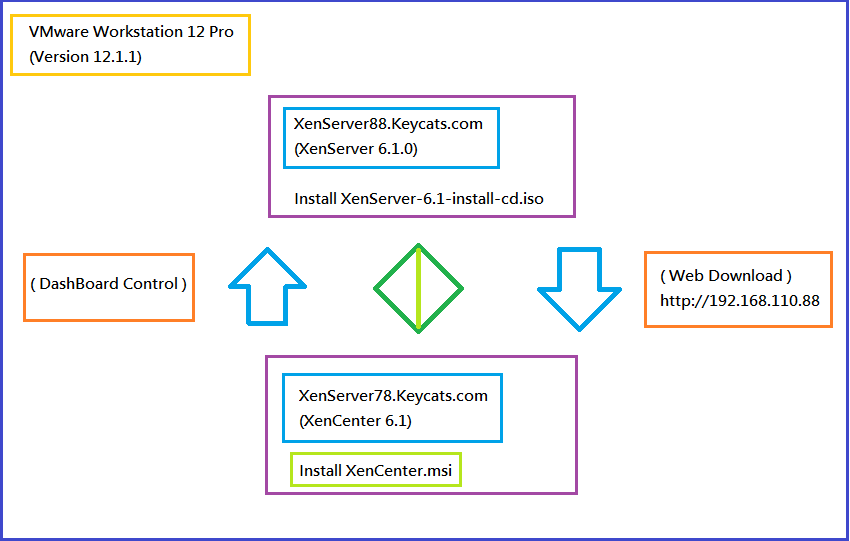

系統架構圖

(介紹) XenServer 主機伺服器 的 系統需求:

[ CPU ]
一或多個 64 位元 x86 CPU,至少 1.5 GHz,(建議使用 2 GHz 或更快的多核心)
CPU 若要支援執行 Windows 的 VM,需要具有 “一 " 或 “多個" CPU 的 Intel VT 或 AMD-V 64 位元 x86 系統
(注意:要執行 Windows VM,需在 XenServer 主機上 “啟用虛擬化的硬體支援")

[ RAM ]
至少 2 GB (建議使用 4 GB 或 以上)

[ 磁碟空間 ]
空間容量 至少有 16 GB 磁碟空間 (建議使用 60 GB 磁碟空間) 的本機連接儲存裝置 (PATA、SATA、SCSI)
安裝系統 XenServer 主機控制網域 會建立 “兩個" 4 GB 的磁碟分割區
[ 參考連結 (查詢 XenServer 的硬體需求) http://hcl.vmd.citrix.com ]

[ 網路 ]
100 Mbit/s 或更快的 NIC (建議使用多個 NIC,以達到備援效果)
若要達到更快的 P2V 和匯出/匯入資料傳輸以及 VM 即時移轉, (建議使用 1 GB 以上的 NIC)

[ 安裝 XenServer 6.1.0 ]

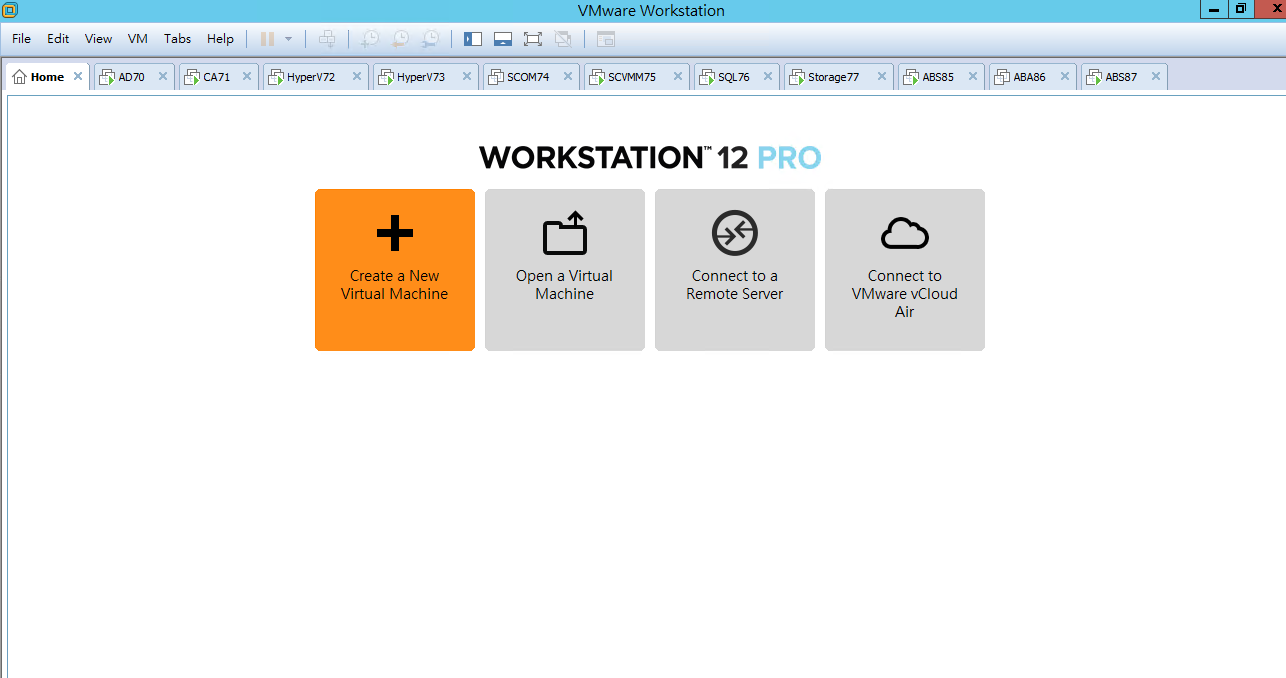

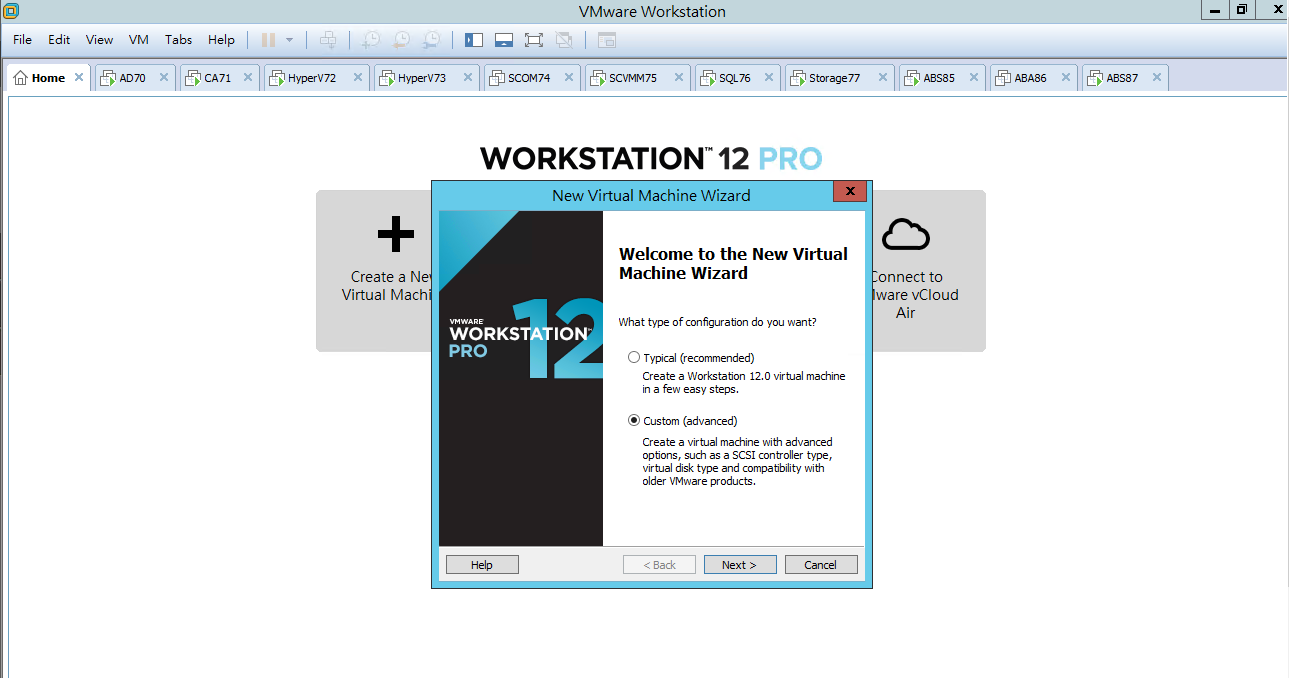

點選 Create a New Virtual Machine

點選 Next

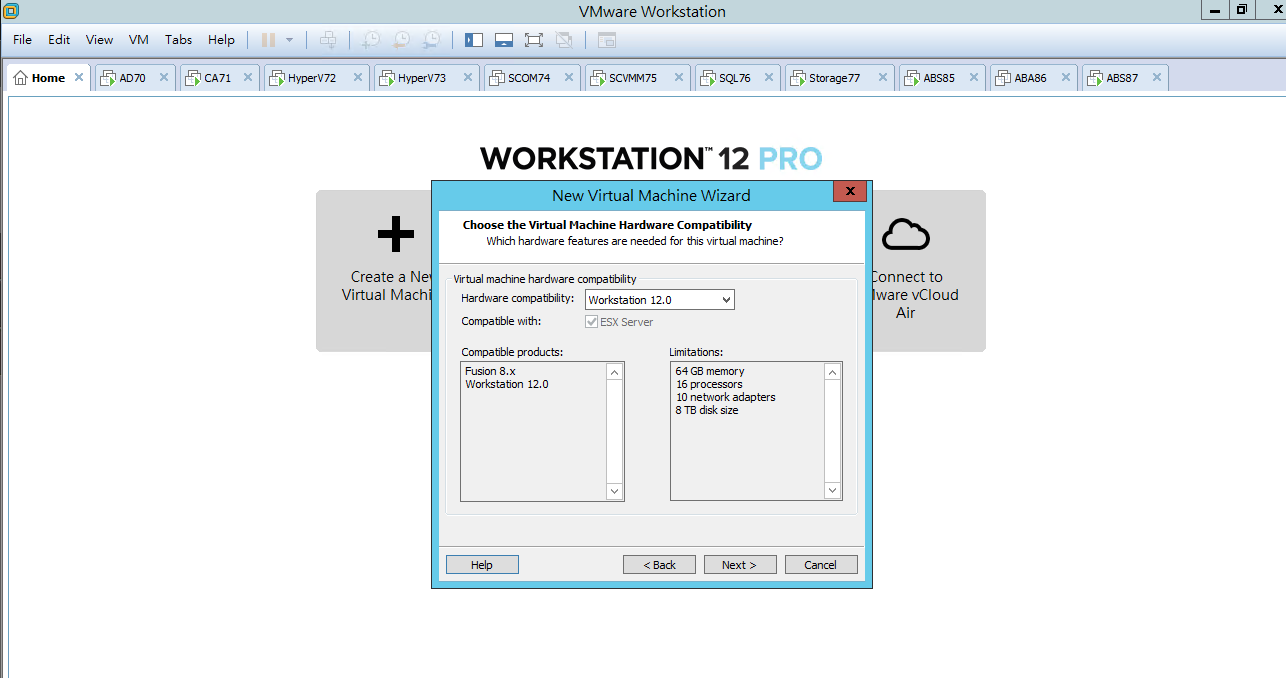

點選 Workstation 12.0
點選 Next

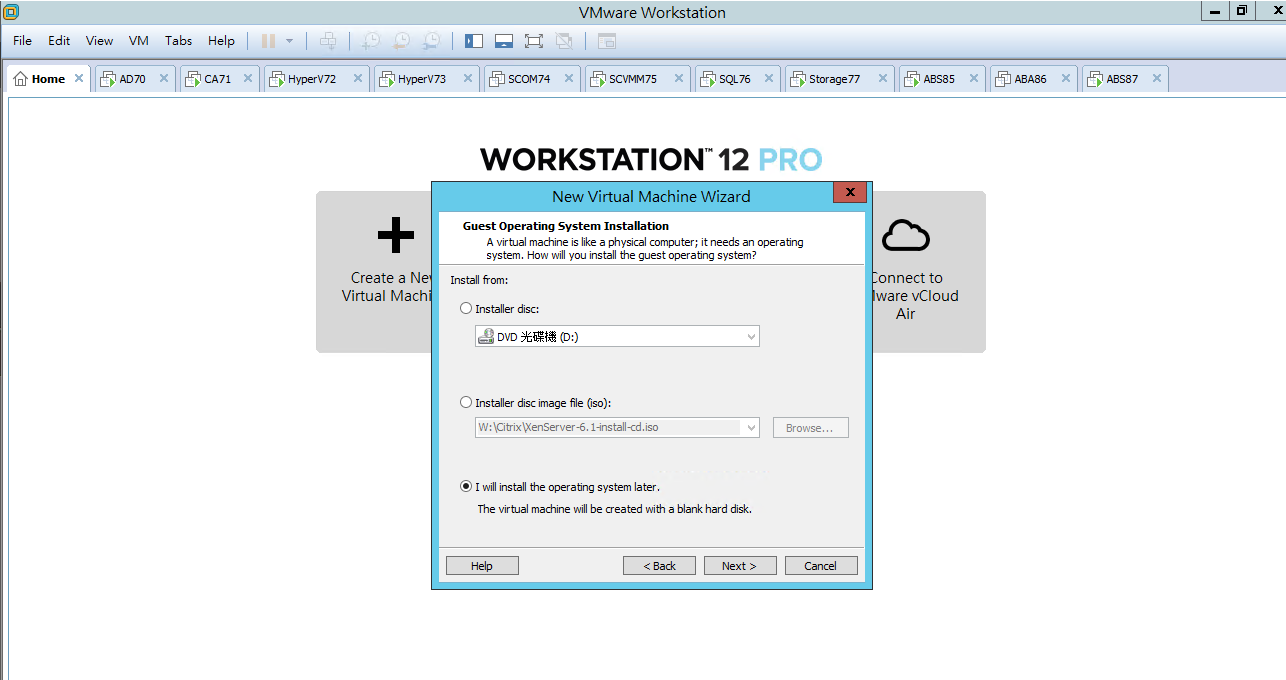

選擇 I will install the operating system later.
點選 Next

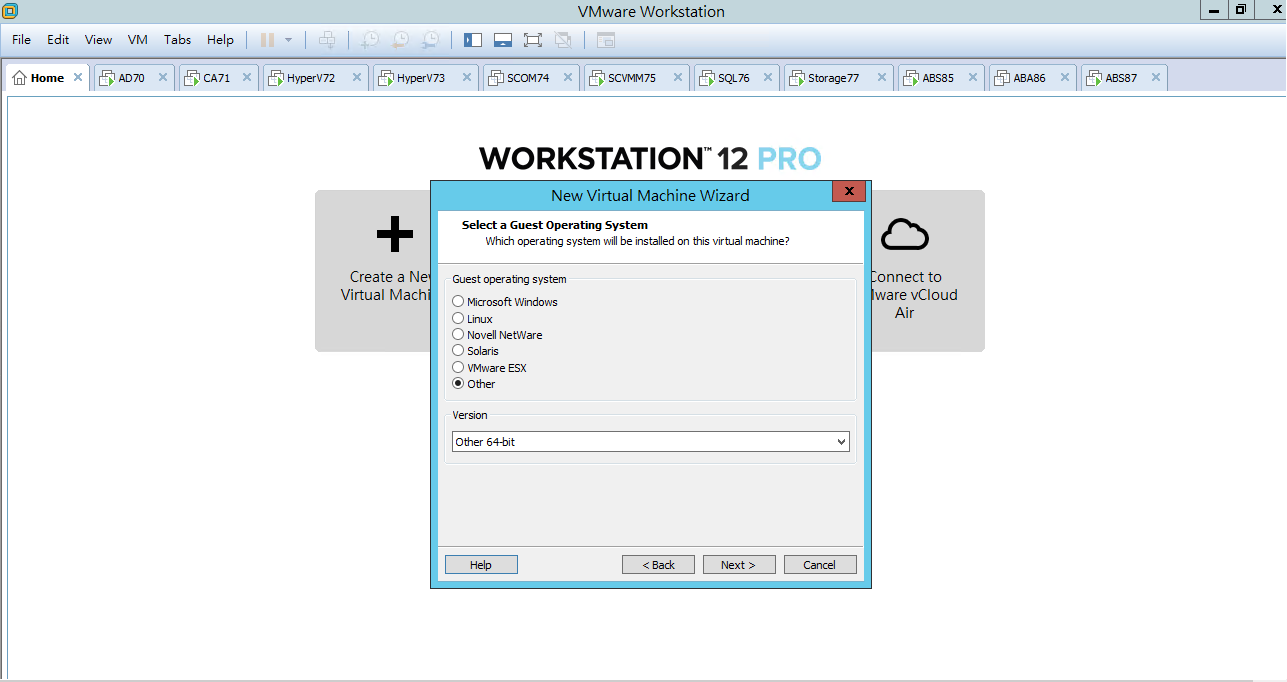

點選 Other
點選 Other 64-bit
點選 Next

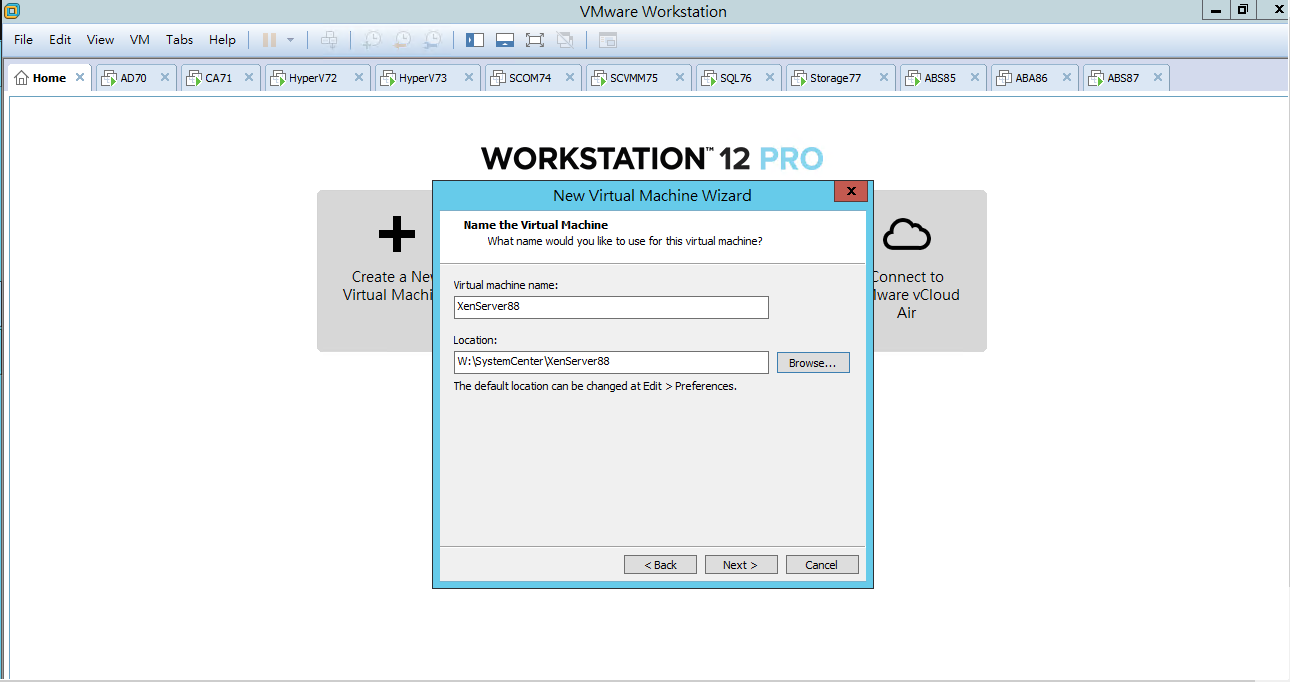

輸入 虛擬機名稱 (XenServer88)
選擇 存放位置
點選 Next

選擇 Next

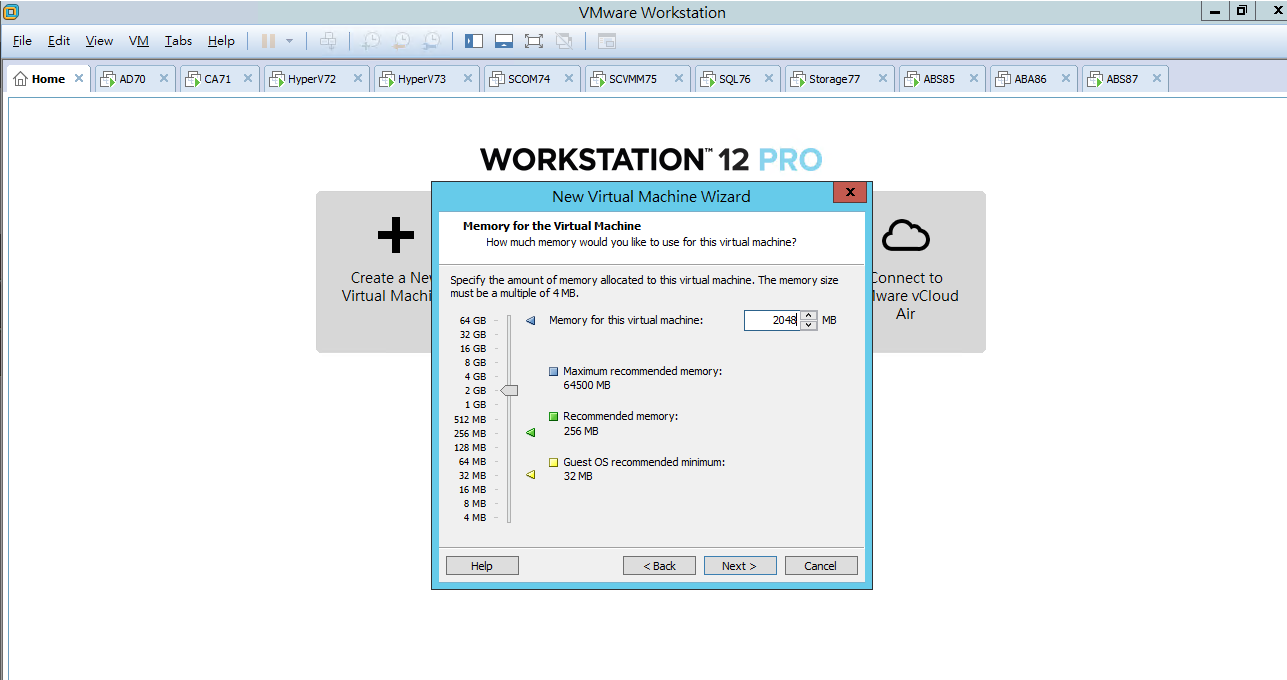

輸入 2048 MB (2 GB)
點選 Next
[ Ps.官方建議 記憶體容量 4 GB 以上 ]

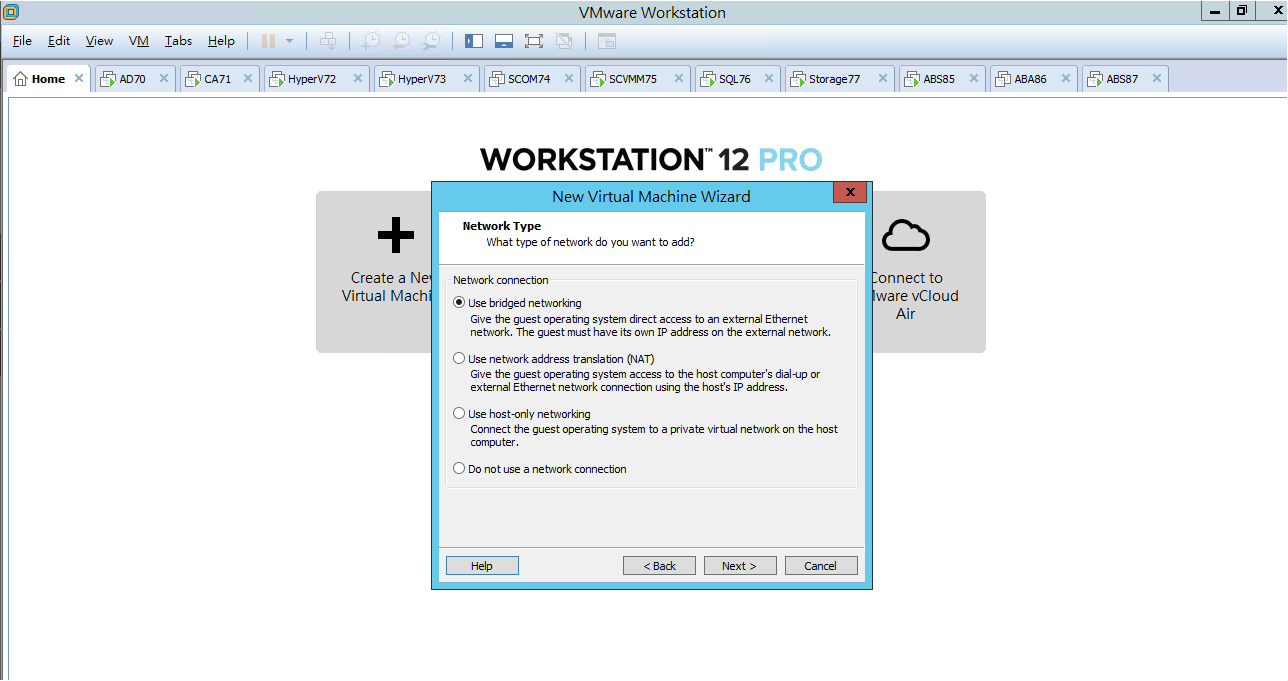

點選 Use bridged networking
點選 Next

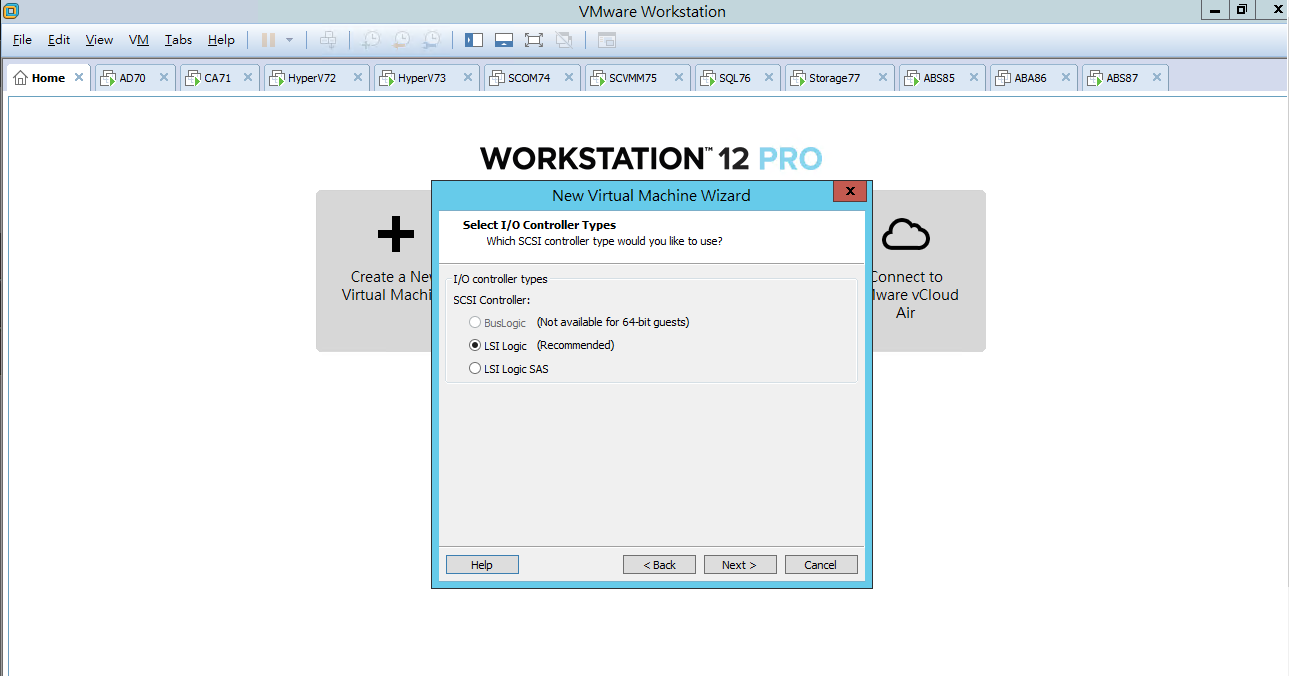

點選 Next

點選 Next

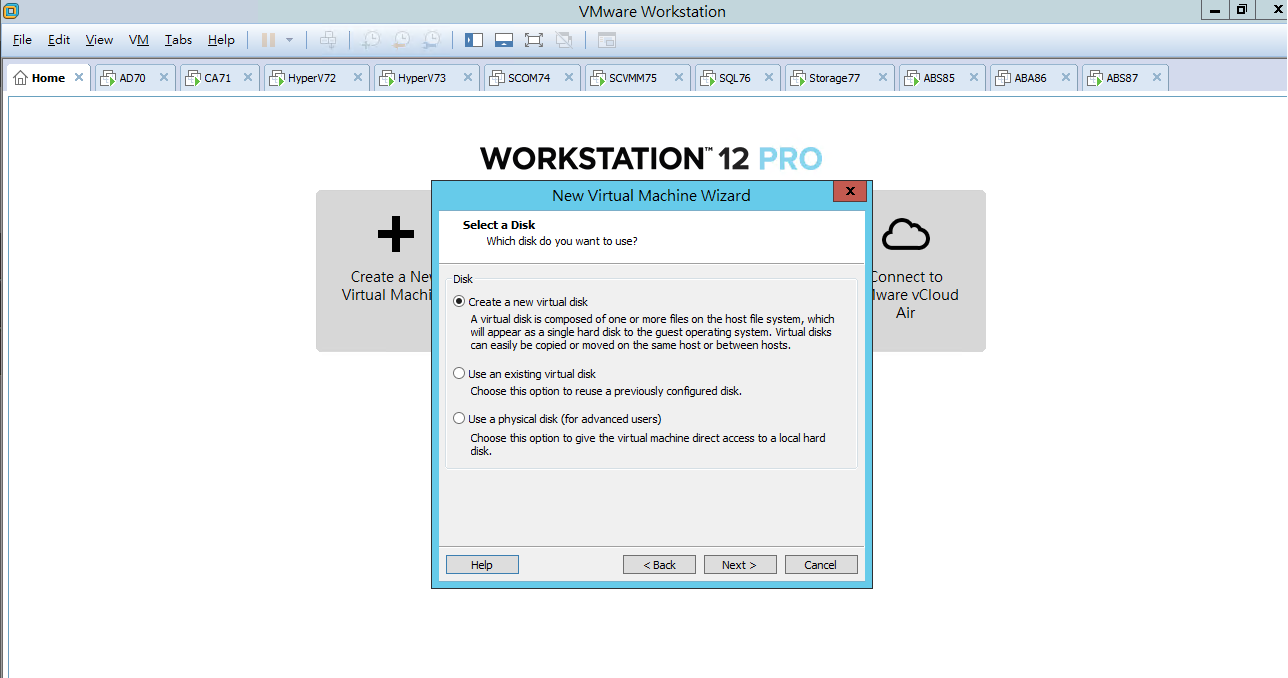

點選 Create a new virtual disk
點選 Next

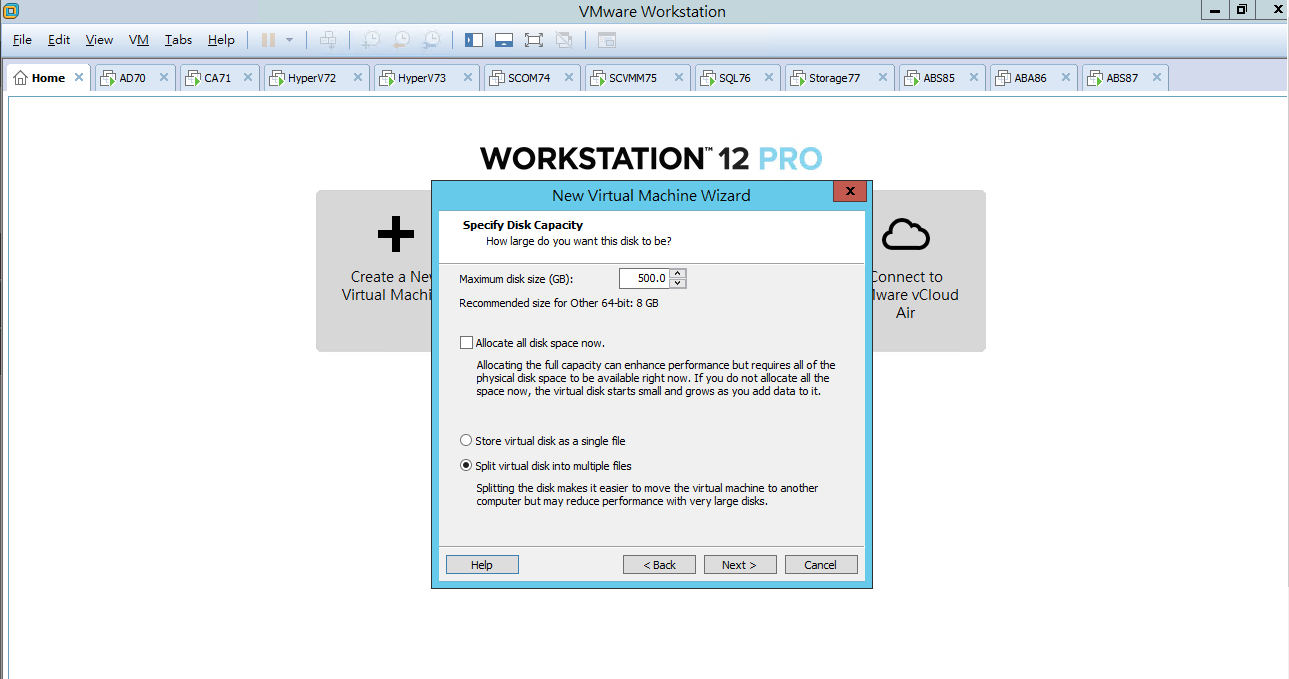

輸入 Disk Size (500 GB)
選擇 Split virtual disk into multiple files (未來移轉方便使用)
點選 Next

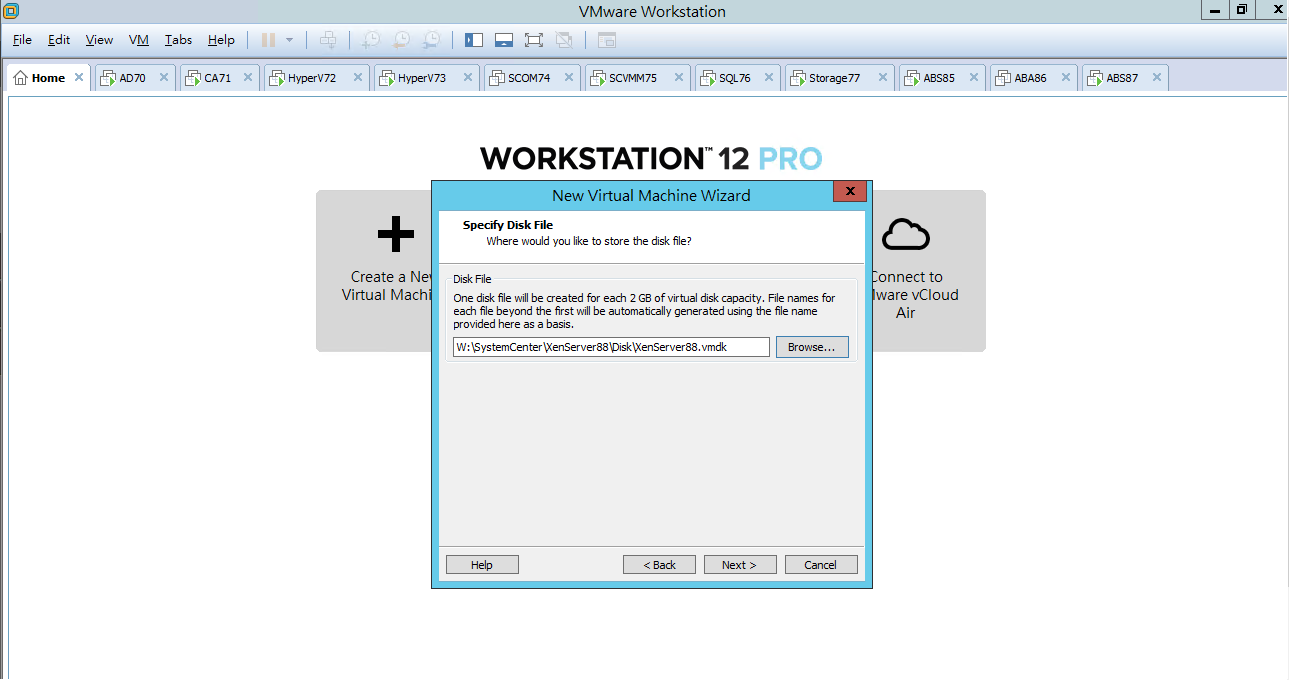

選擇 Browse (存放磁碟位置 .vmdk)
點選 Next

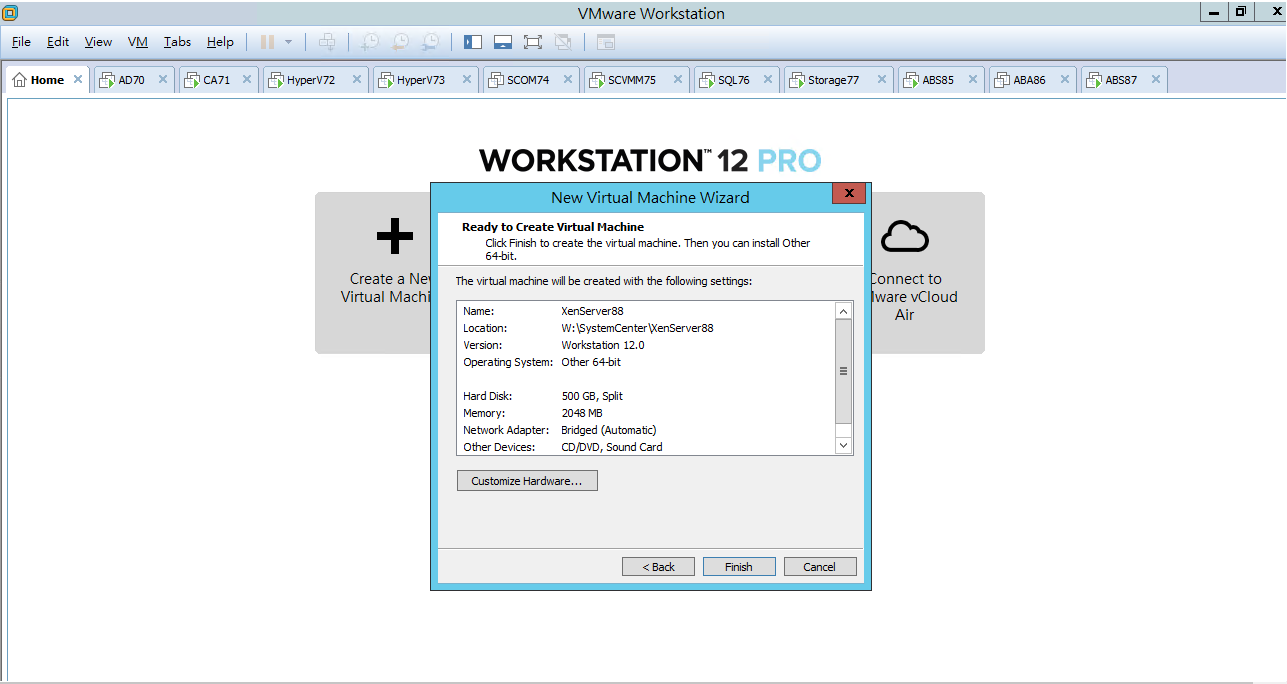

點選 Finish

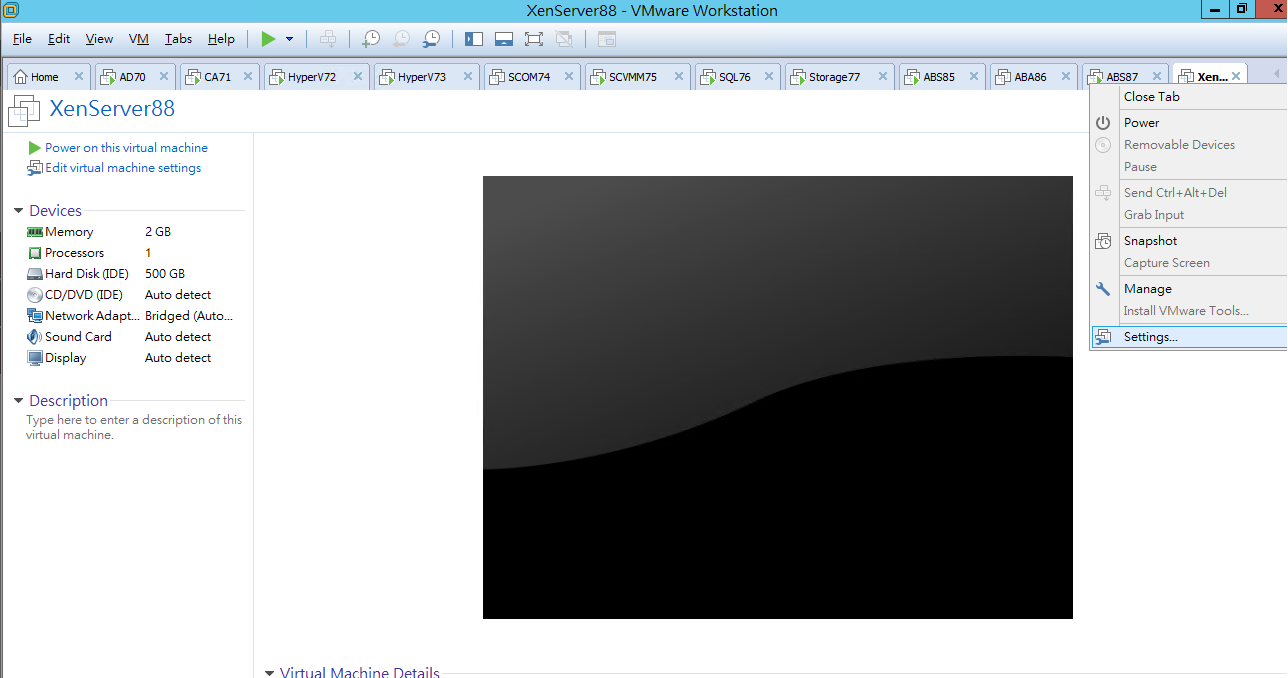

點選 XenServer88
點選 Settings (右鍵)

選擇 Hardware

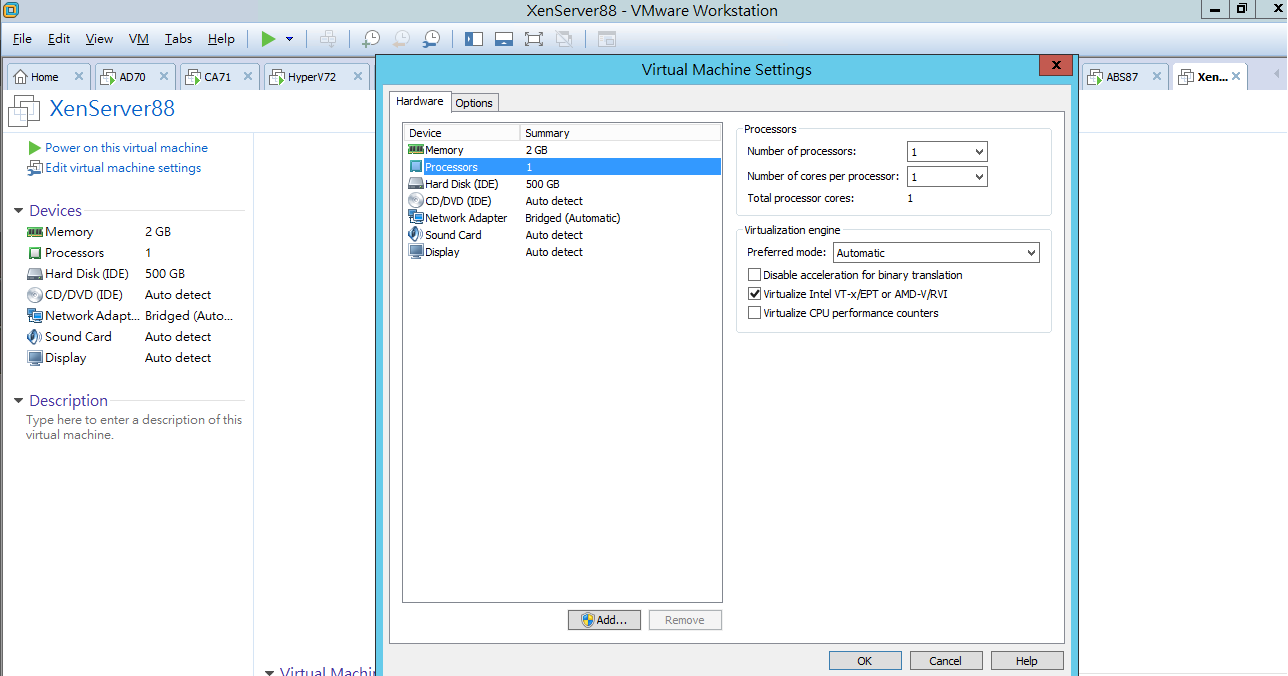

點選 Processors
勾選 Virtualize Intel VT-x/EPT or AMD-V/RVI
點選 OK
[ Ps.讓 CPU 支援 Virtualize Intel VT-x/EPT or AMD-V/RVI 選項 ]
[ 因將 XenServer 安裝至 VMware Workstation 中 形成 巢狀 虛擬平台結構 (Nested) ]

點選 XenServer88
點選 Close Tab (右鍵)

開啟 檔案總管
輸入 XenServer88 (VMware 組態設定值 位置)

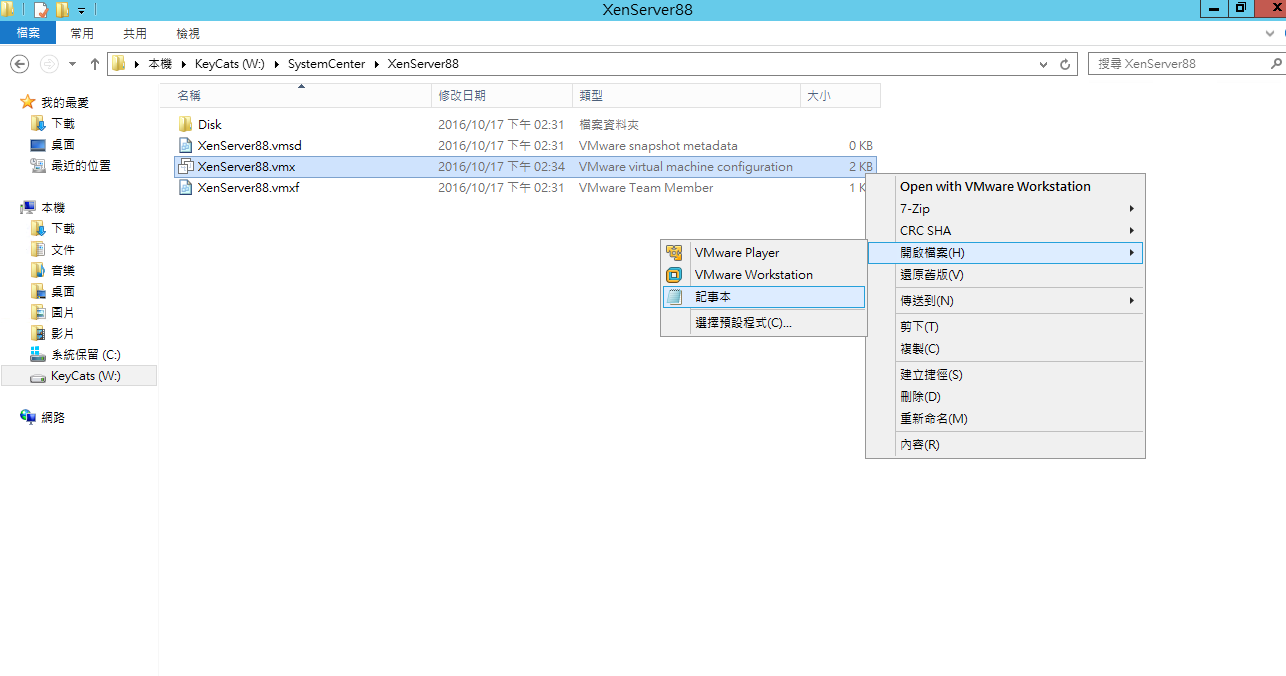

點選 XenServer88.vmx (右鍵)
點選 記事本

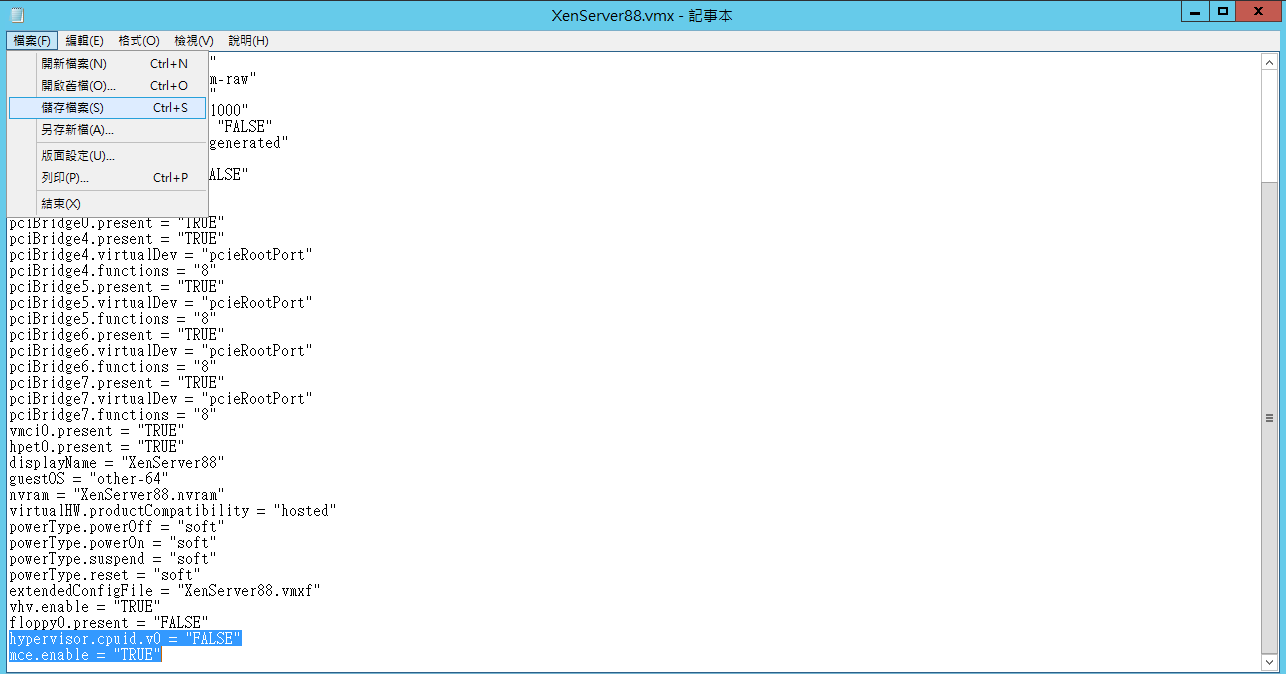

輸入 hypervisor.cpuid.v0 = “FALSE"
輸入 mce.enable = “TRUE"
點選 檔案 (儲存檔案)

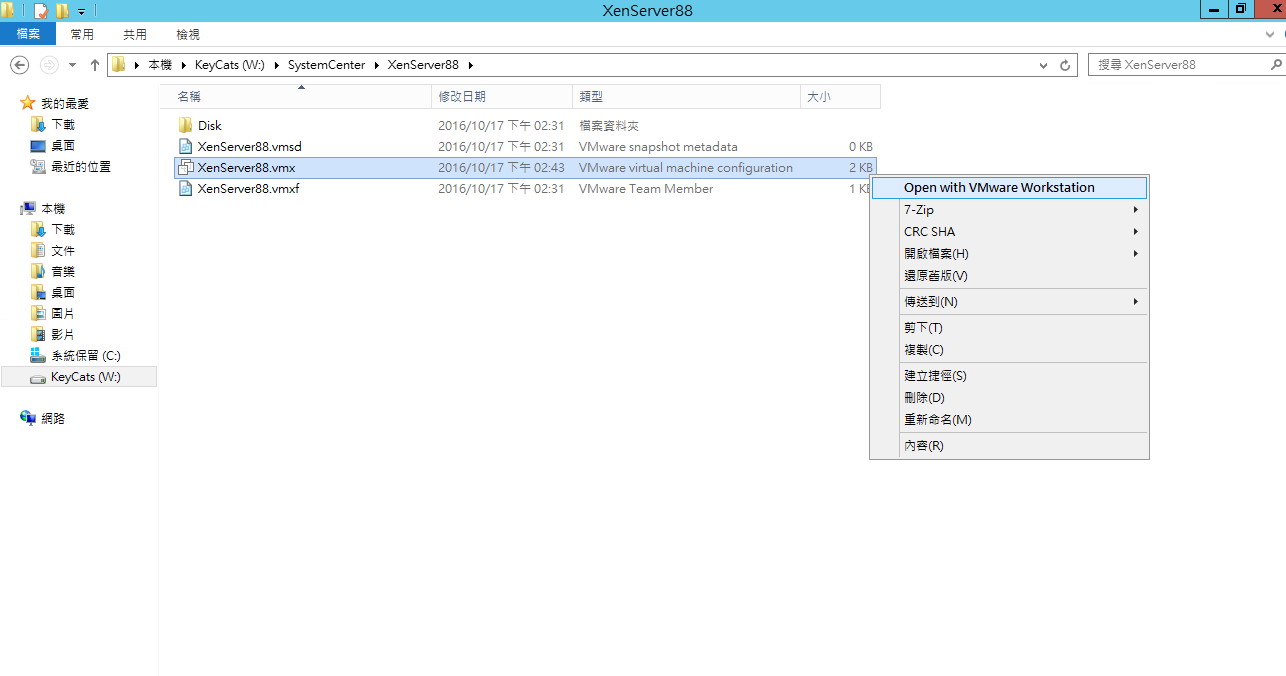

點選 Open with VMware Workstation

[ 掛載 XenServer CD ]
點選 XenServer88
點選 Settings

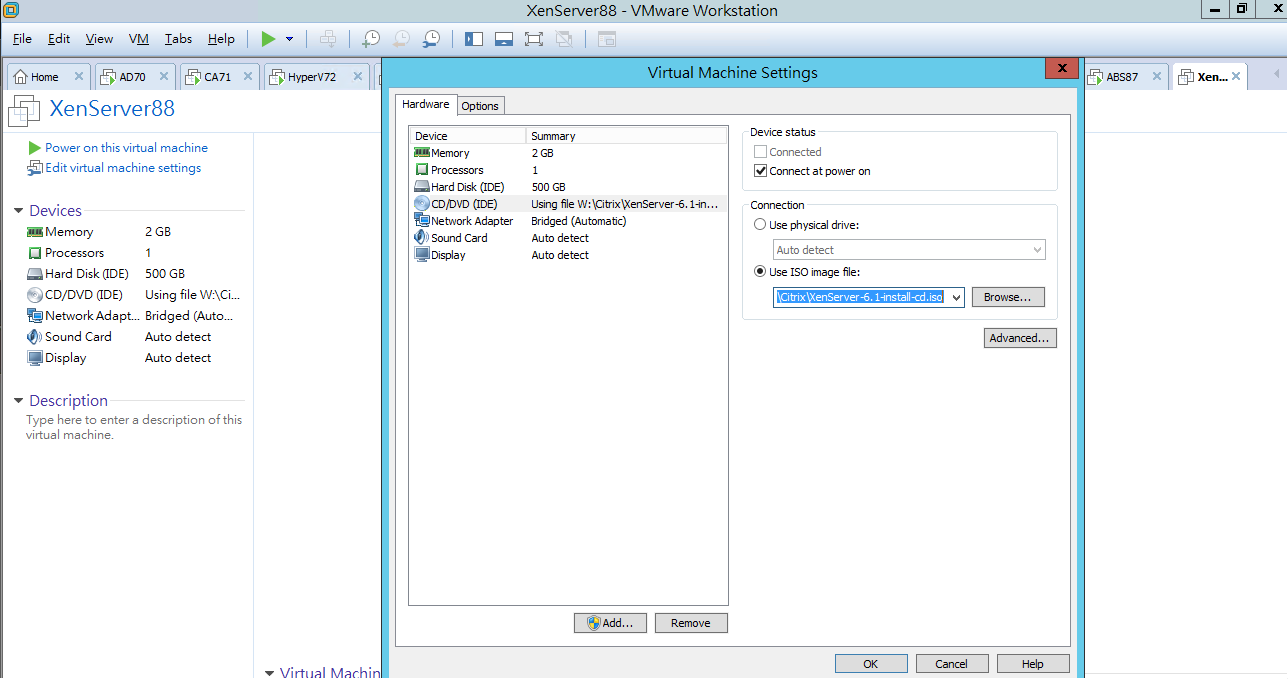

選擇 CD/DVD (IDE)
選擇 Use ISO image file (安裝 XenServer-6.1-install-cd.iso)
點選 OK

點選 XenServer88

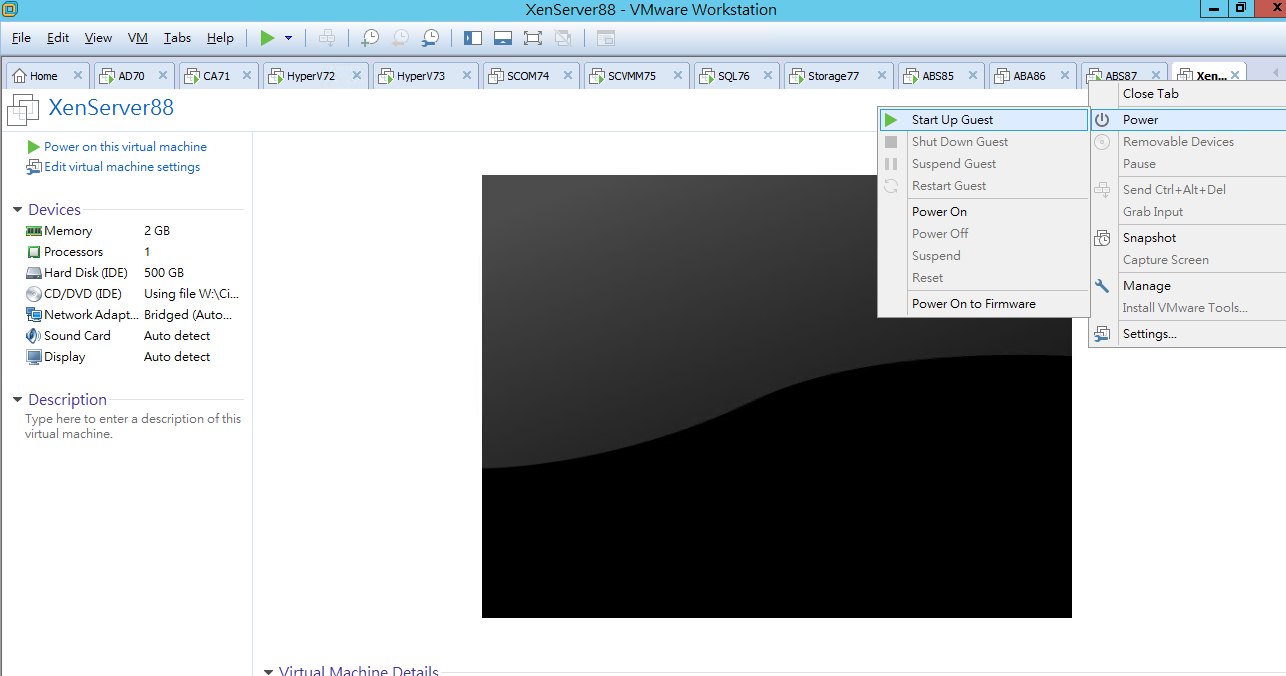

點選 Power (Start Up Guest)

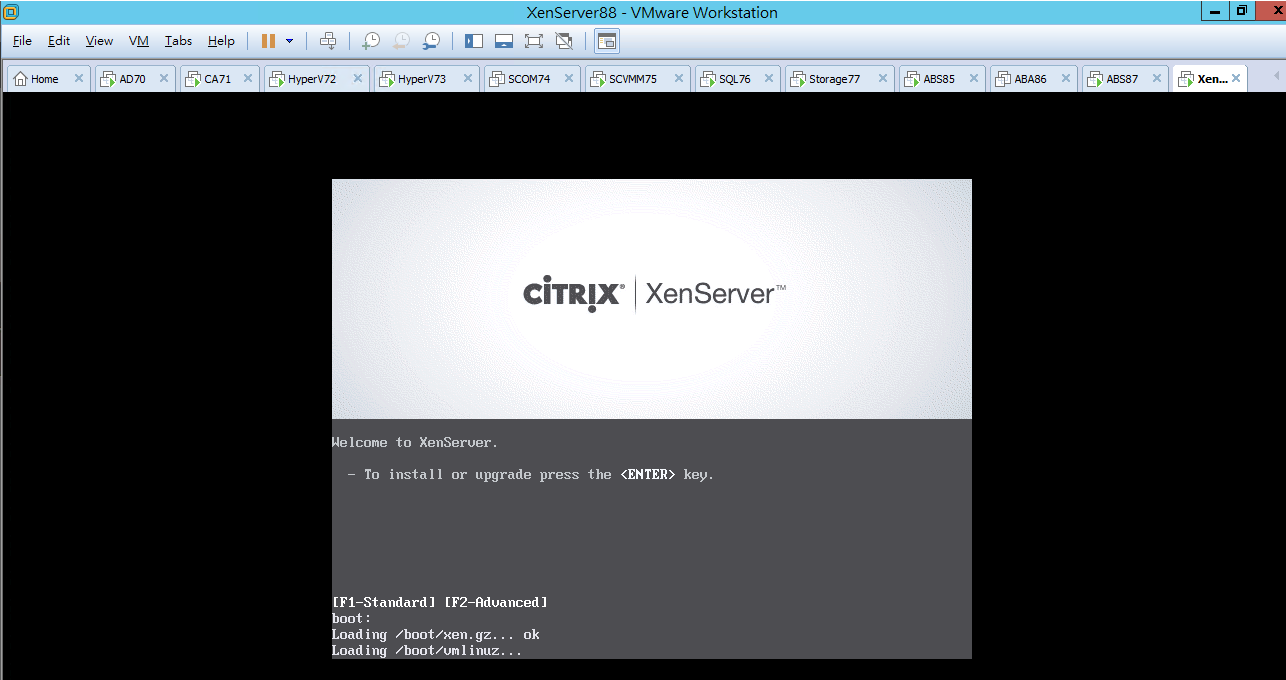

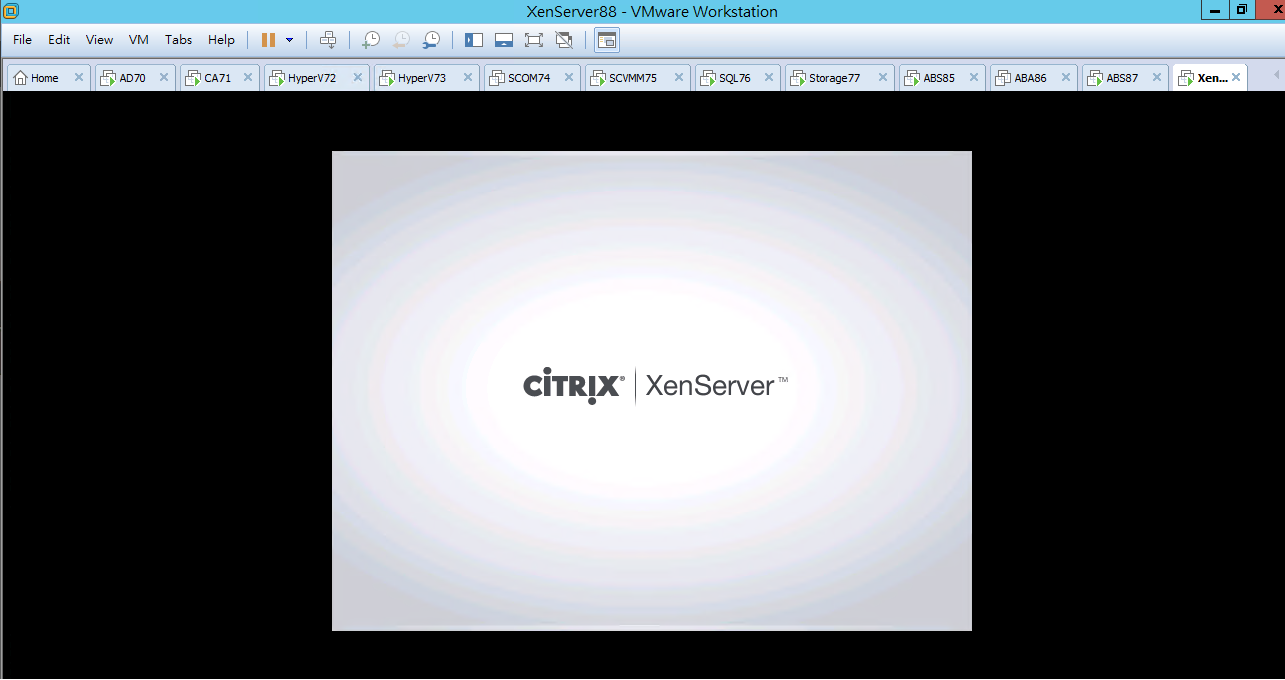

等候 自動執行

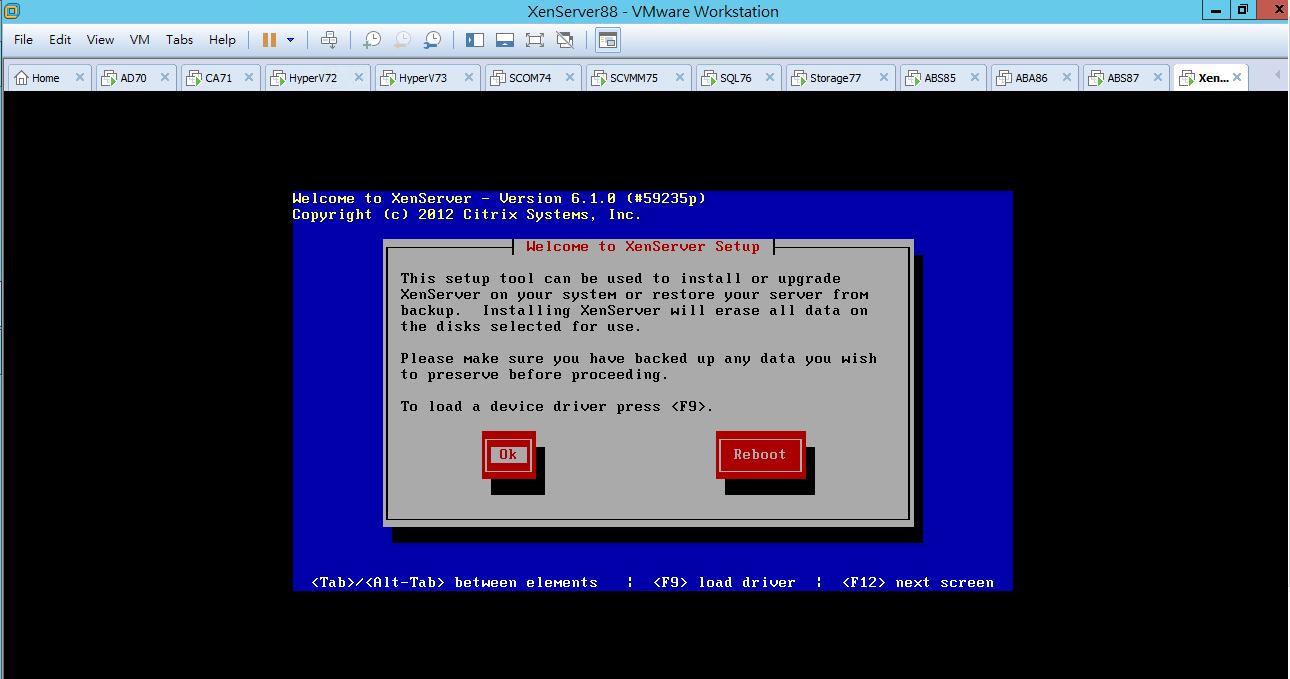

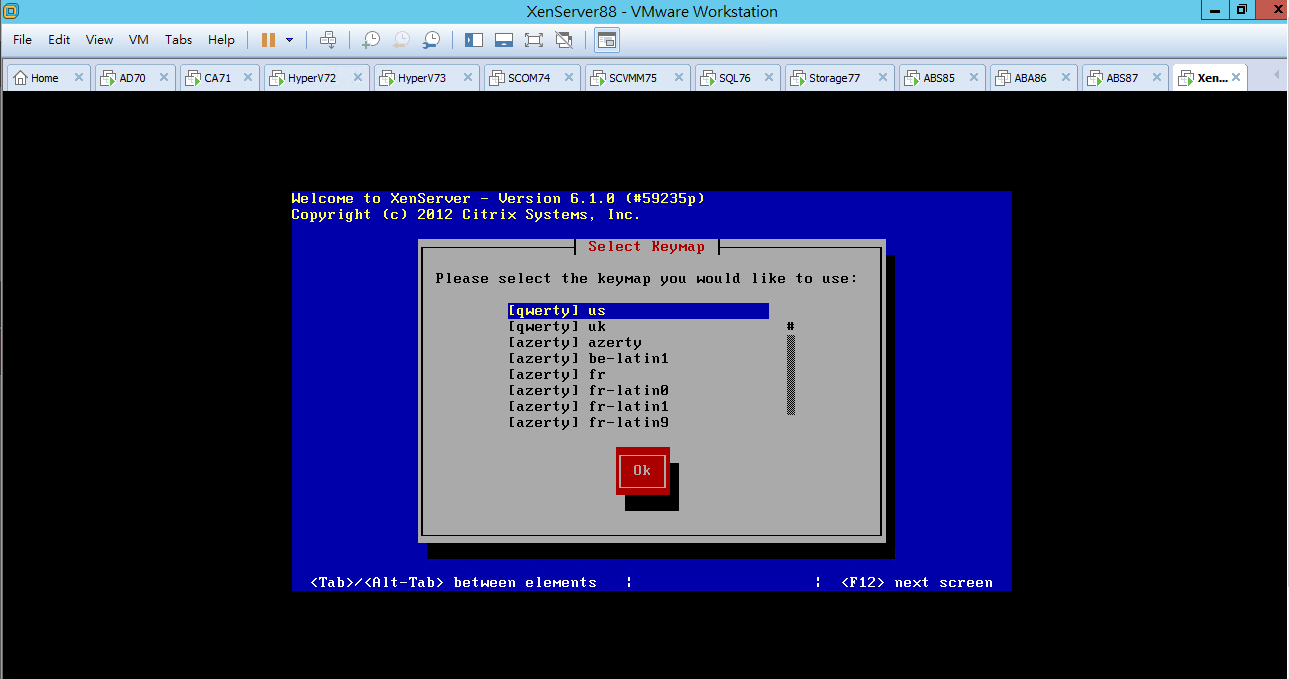

選擇 鍵盤模式 ( [qwerty] us )
點選 Ok

點選 Ok
[ Ps.確認安裝 XenServer 6.1.0 ]

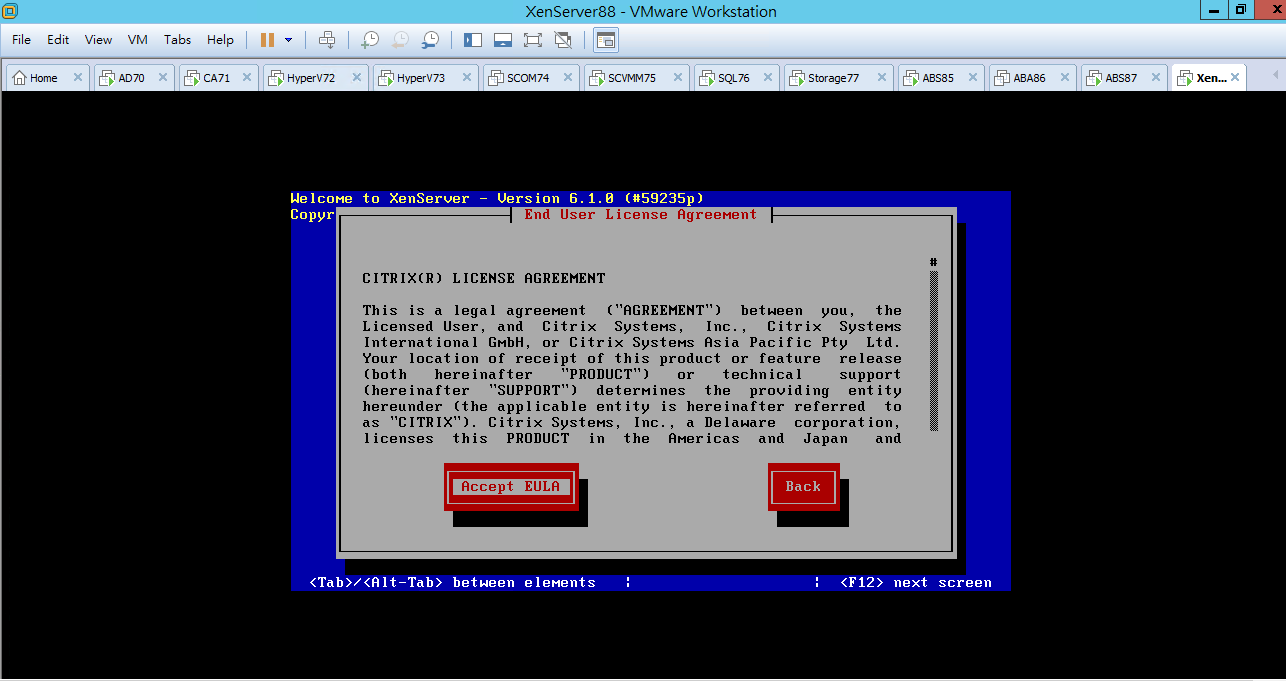

點選 Accept EULA
[ Ps.接受證書許可協議 ]

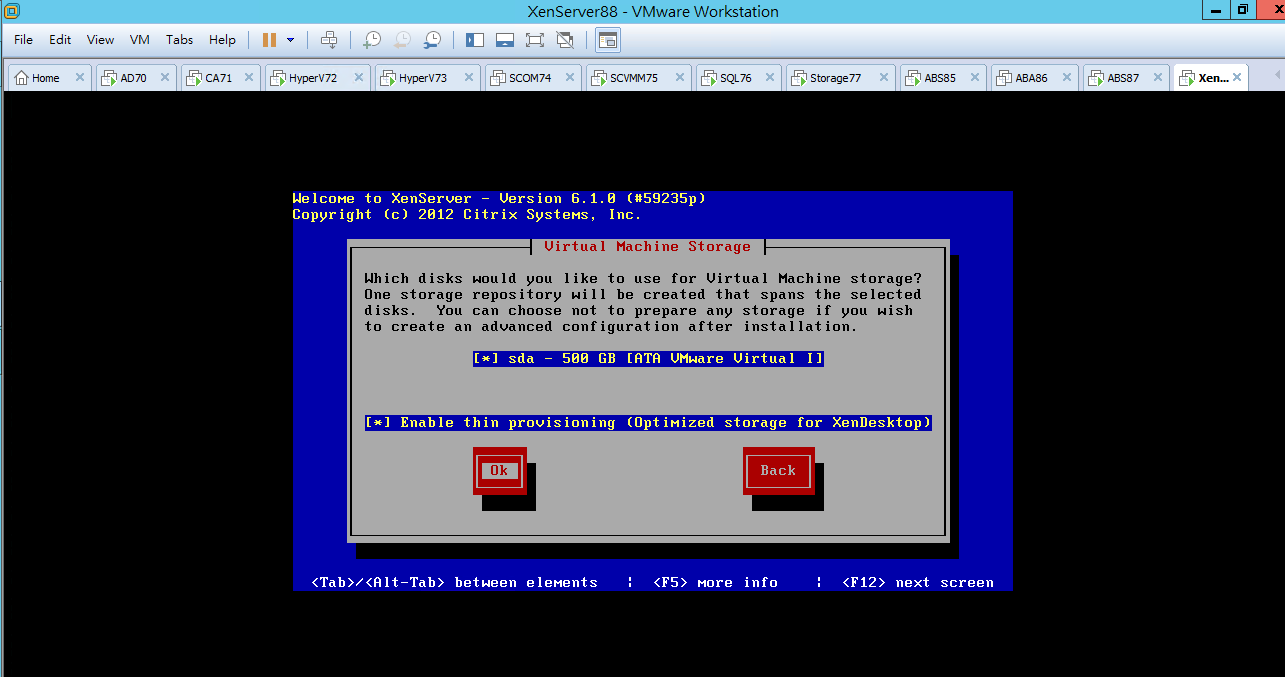

點選 sda – 500 GB
點選 Enable thin provisioning (Optimized storage for XenDesktop)
點選 Ok
[ Ps.選擇 虛擬機儲存磁碟位置 (目前有一顆內接硬碟) ]
[ 建議將 Enable thin provisioning 啟用 (未來有關 XenDesktop 應用在資料的儲存 效能最佳化) ]
[ 但注意 系統會自動建立 “2個 4GB 磁碟分割區" 提供 Control Domain 功能使用 ]

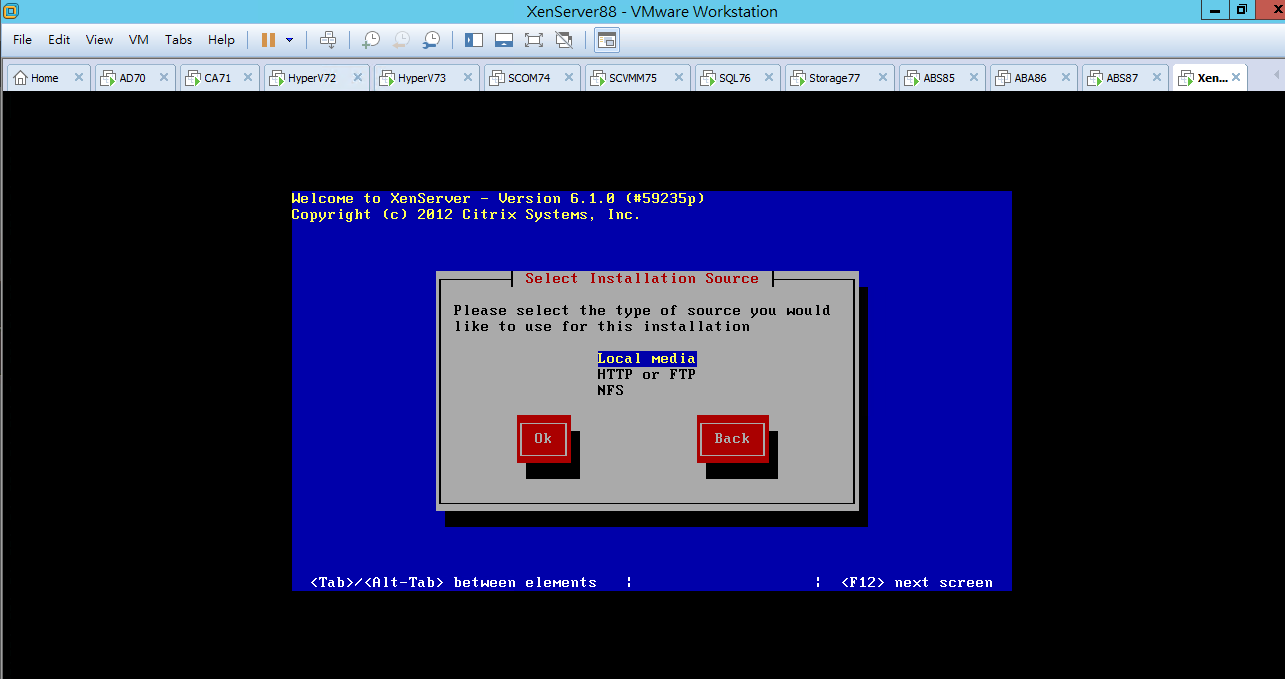

選擇 Local Media
選擇 Ok

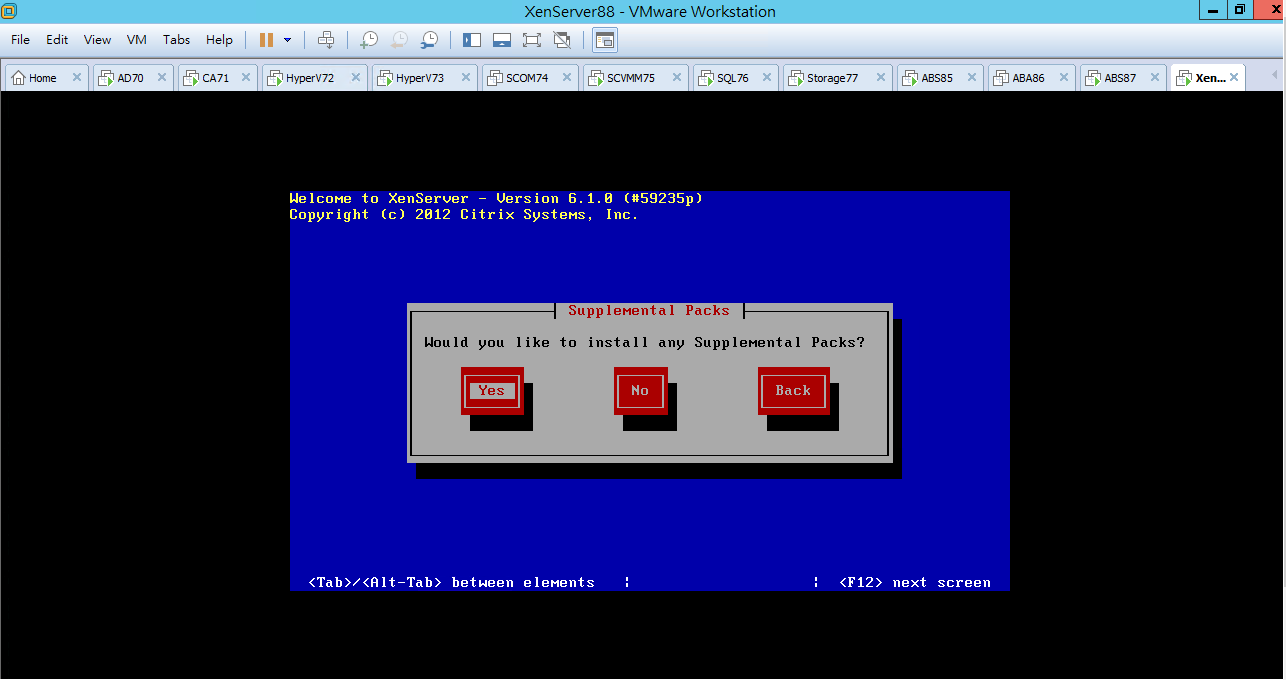

點選 Yes
[ Ps.是否要連同補充套件一併安裝 (如非購買付費授權) 點選 No ]

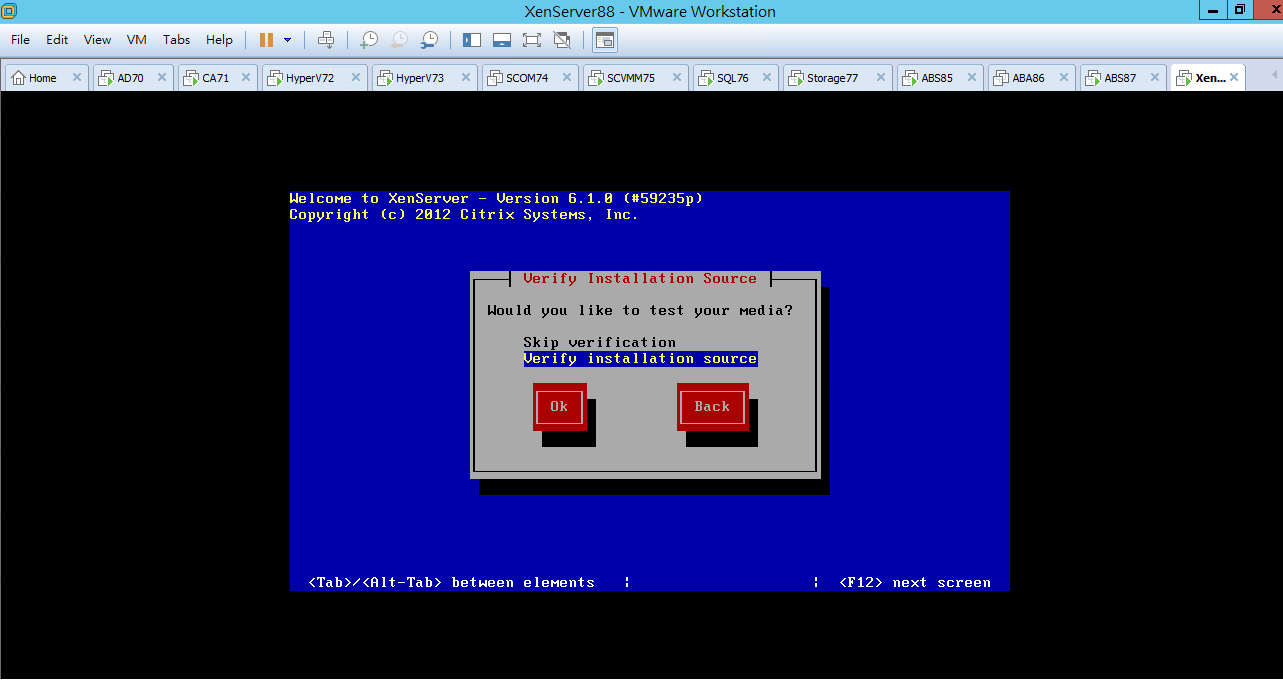

點選 Skip verification (跳過驗證)
點選 Verify installation source (驗證安裝來源)
點選 Ok
[ Ps.是否要針對目前的安裝媒體進行檢查 (確保安裝過程中發生問題) ]

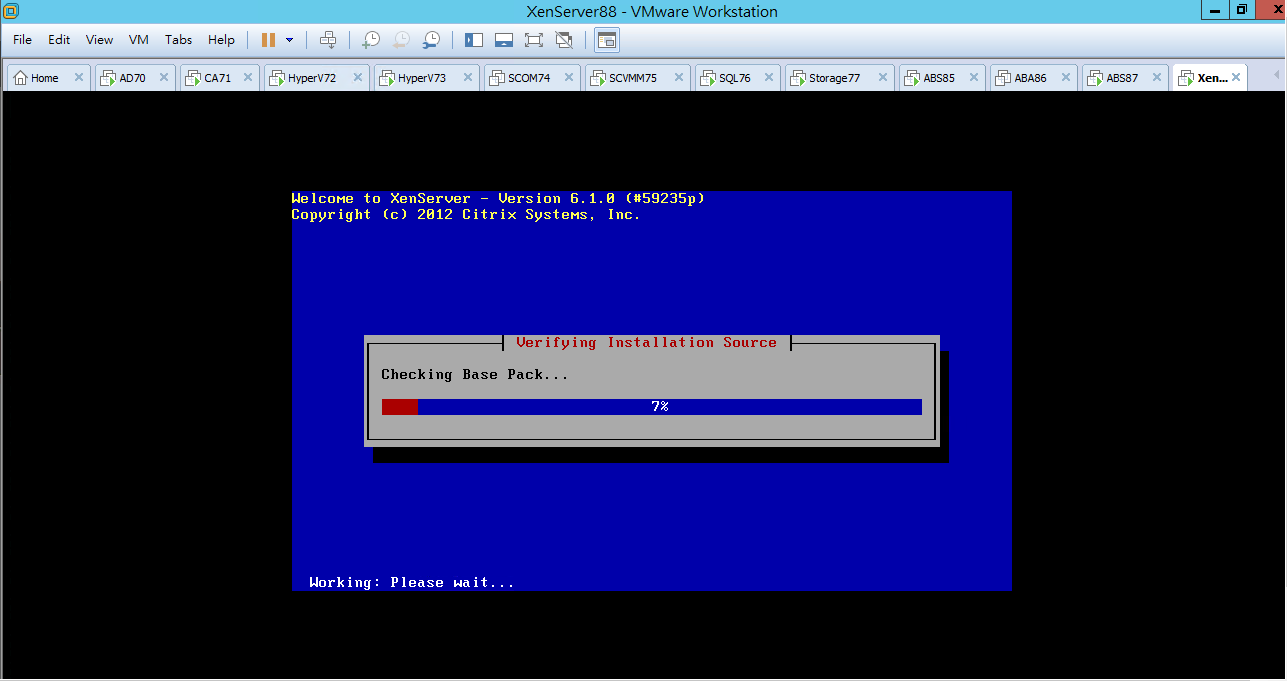

等候 驗證 Base Pack

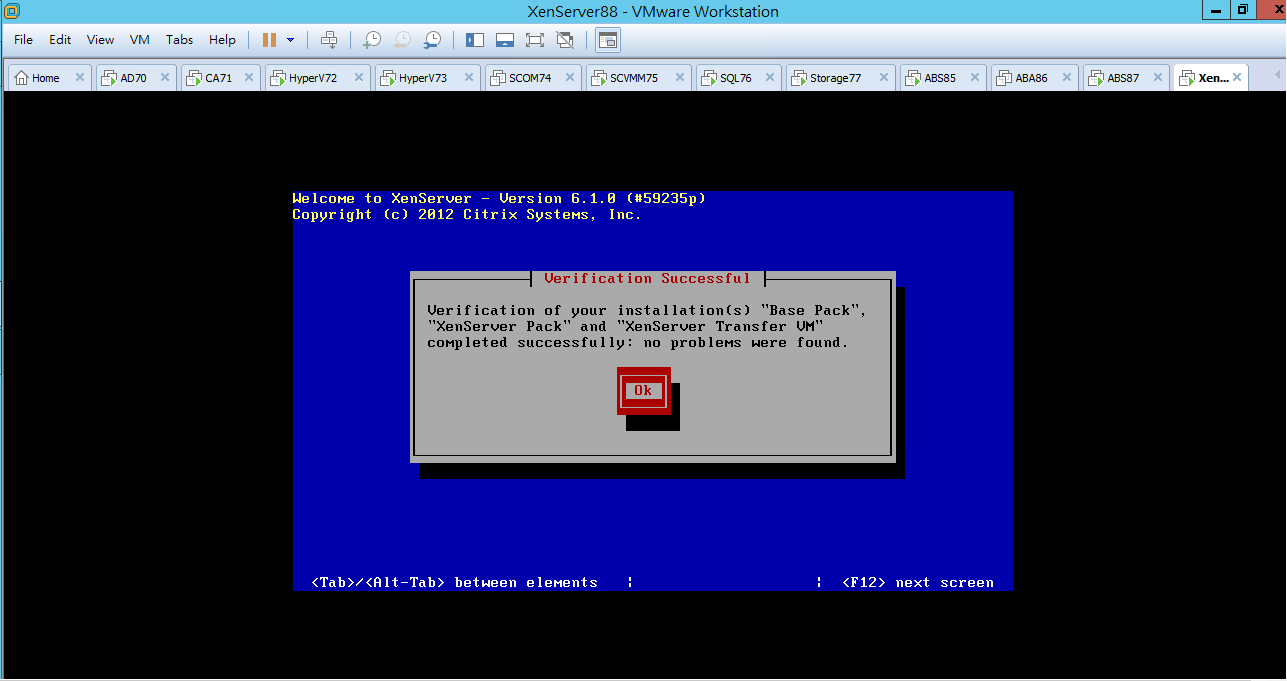

出現 completed successfully : no problems were found.
點選 Ok

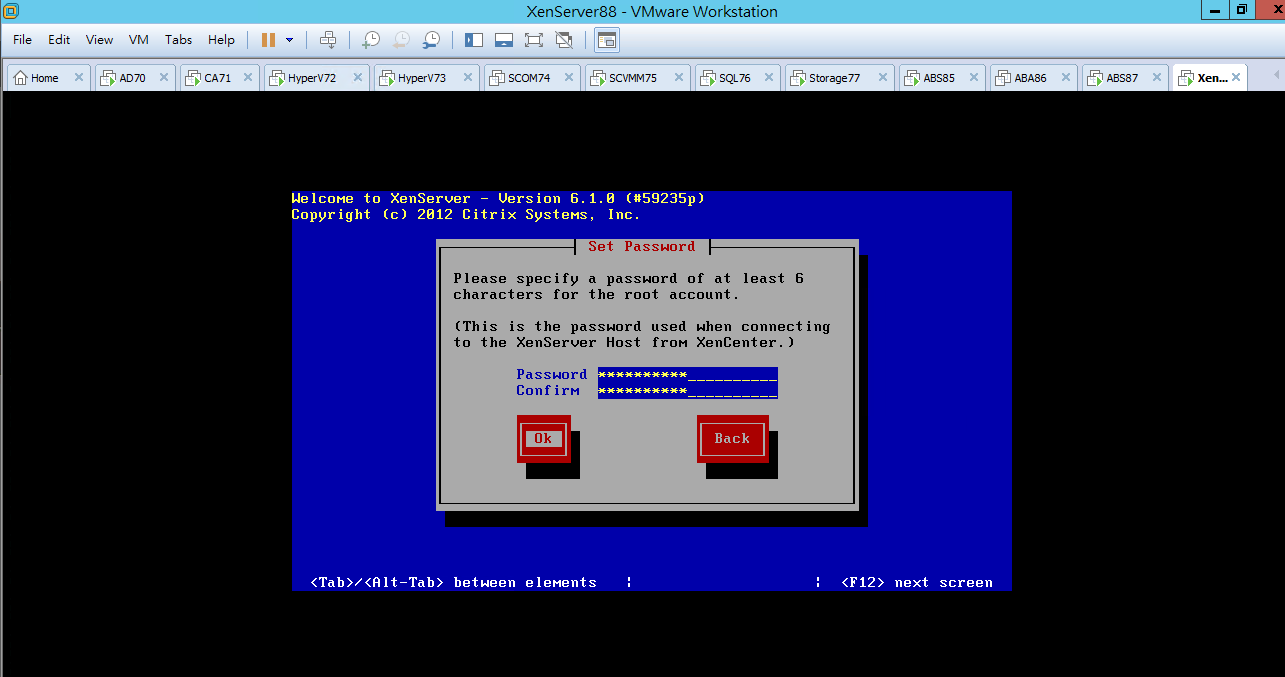

輸入 root (Password)
點選 Ok
[ Ps.密碼必須自少 六個字元以上 ]

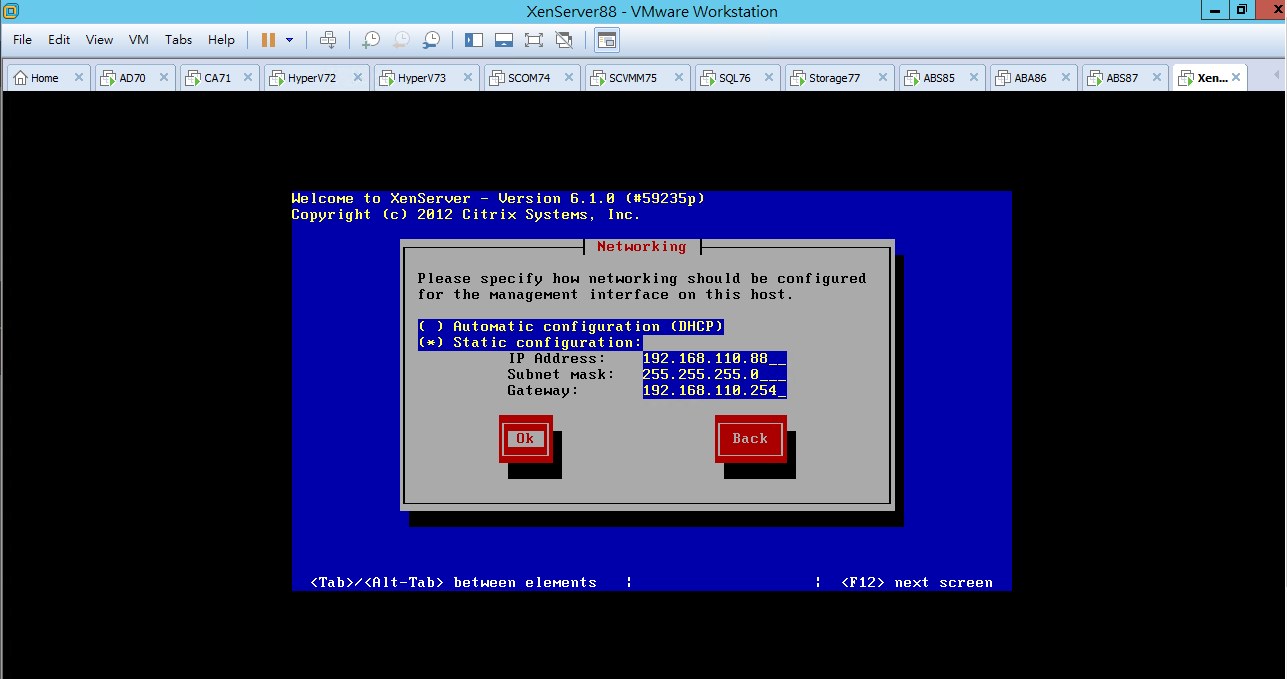

選擇 Static configuration (靜態 IP)
輸入 192.168.110.88 (IP)
輸入 255.255.255.0 (Subnet mask)
輸入 192.168.110.254 (Gateway)
點選 Ok

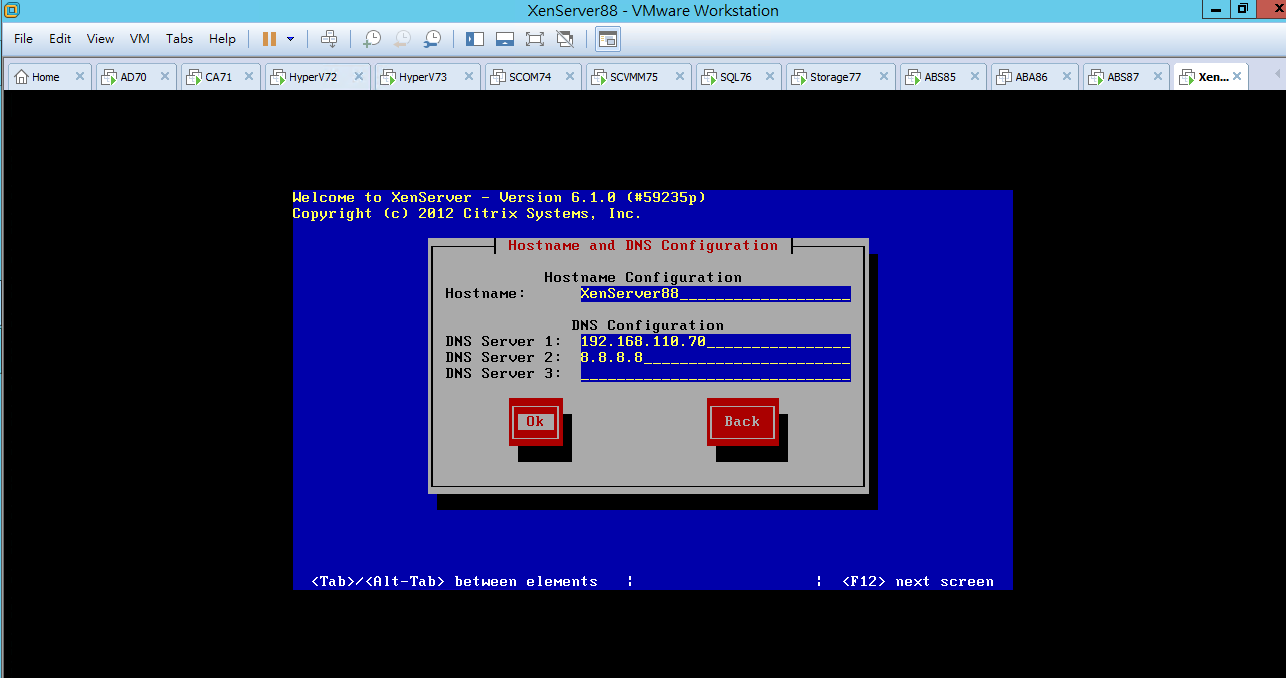

輸入 XenServer88 (Hostname)
輸入 192.168.110.70 (DNS Server IP Address)
點選 Ok

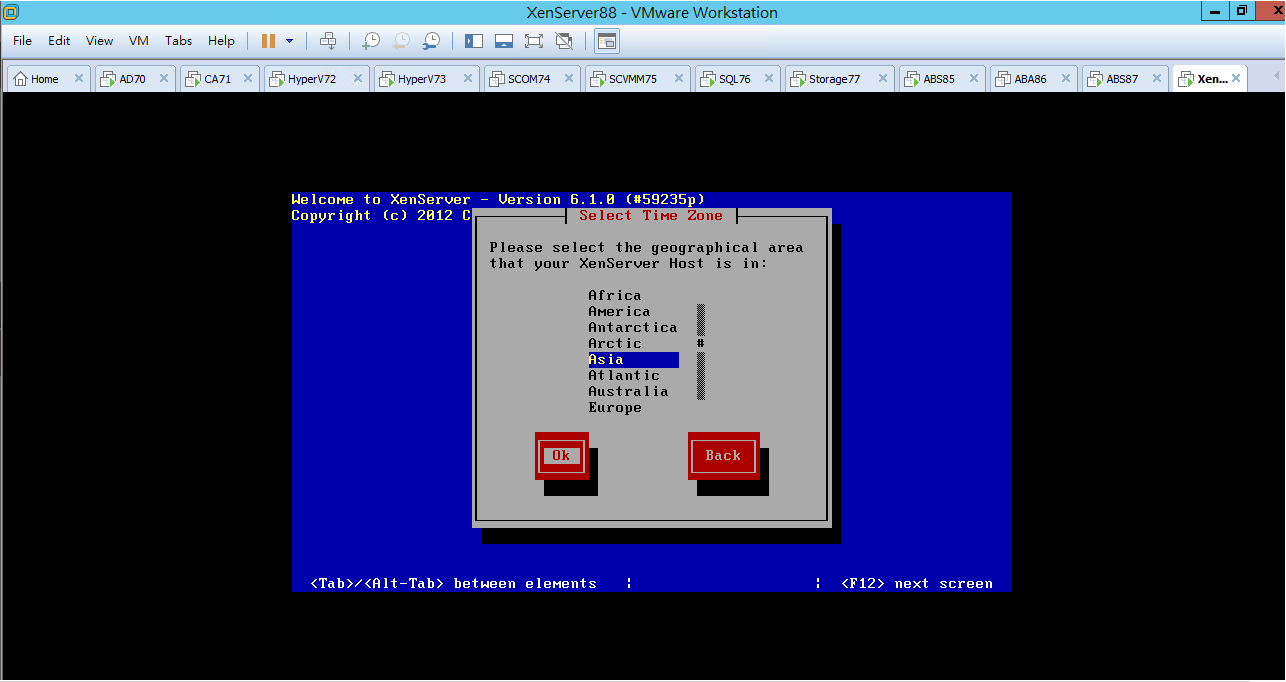

選擇 Asia (地理位置 時區設定)
點選 Ok

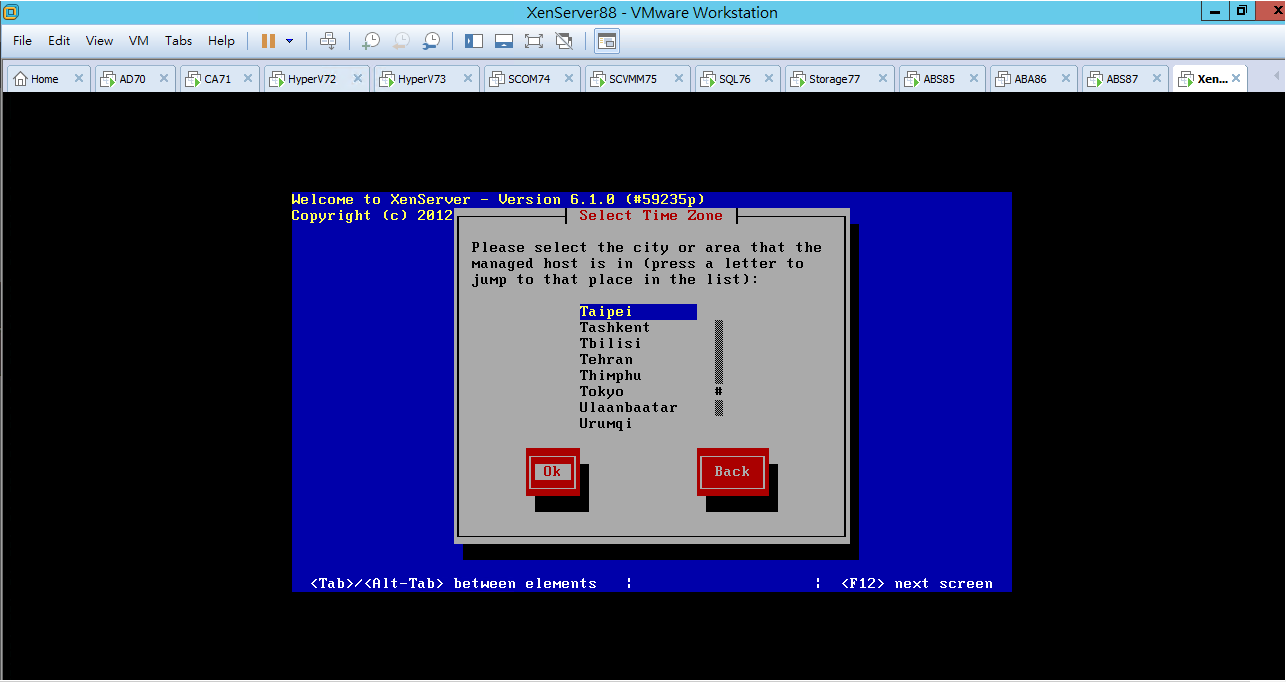

選擇 Taipei (城市 時區設定)
點選 Ok

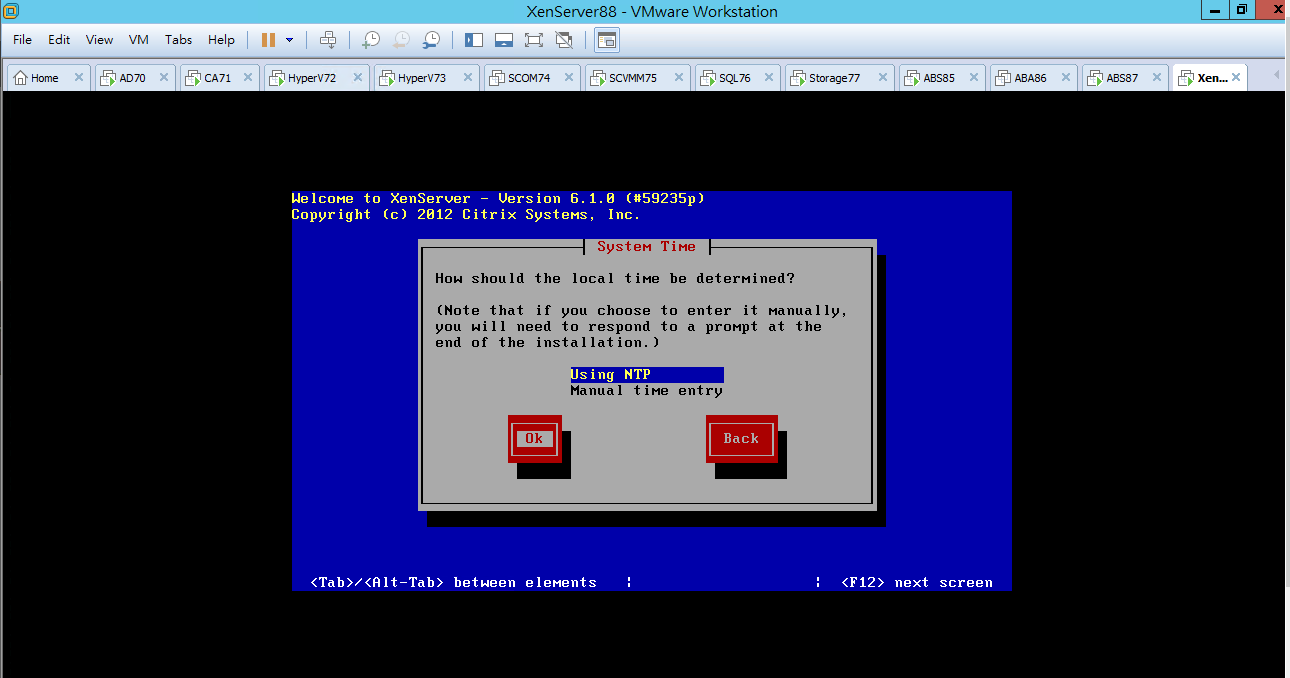

選擇 Using NTP (選擇透過網際網路的 NTP 伺服器 自動校對)
點選 Ok

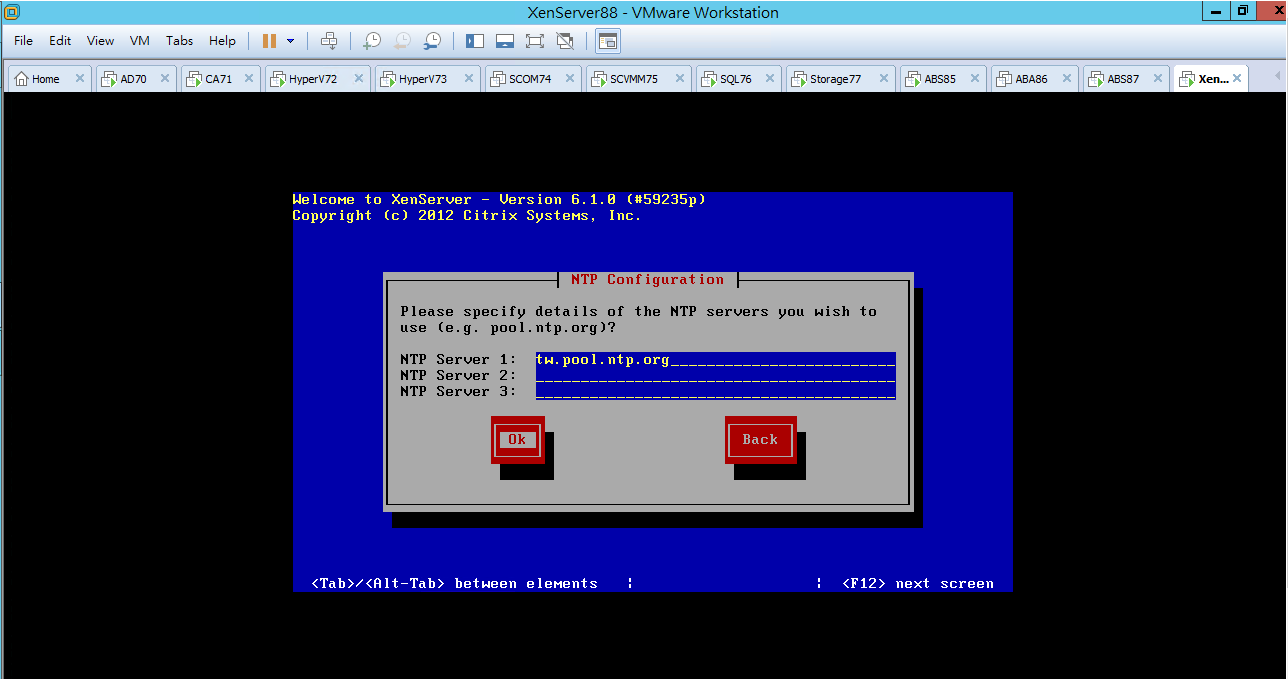

輸入 tw.pool.ntp.org
點選 Ok
[ 參考地區 http://www.pool.ntp.org/zone/asia ]

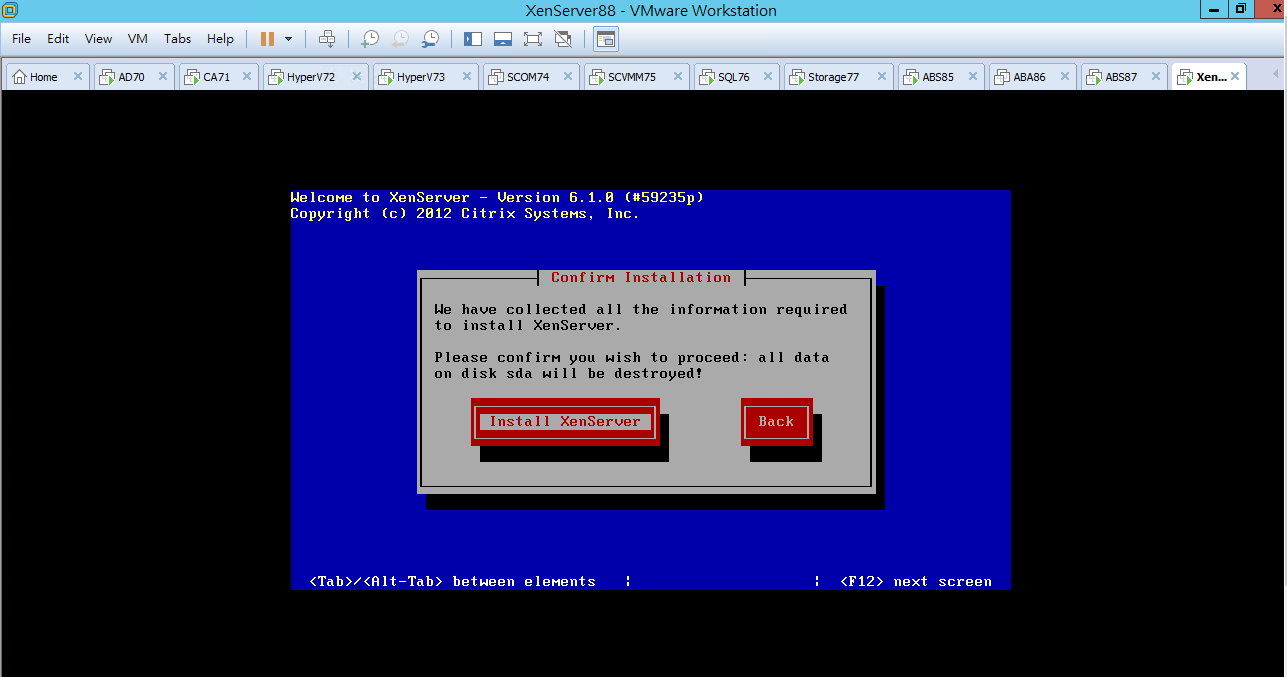

選擇 Install XenServer
[ Ps.最後確認 可以點選 Back 進行修改 否則進行安裝 ]

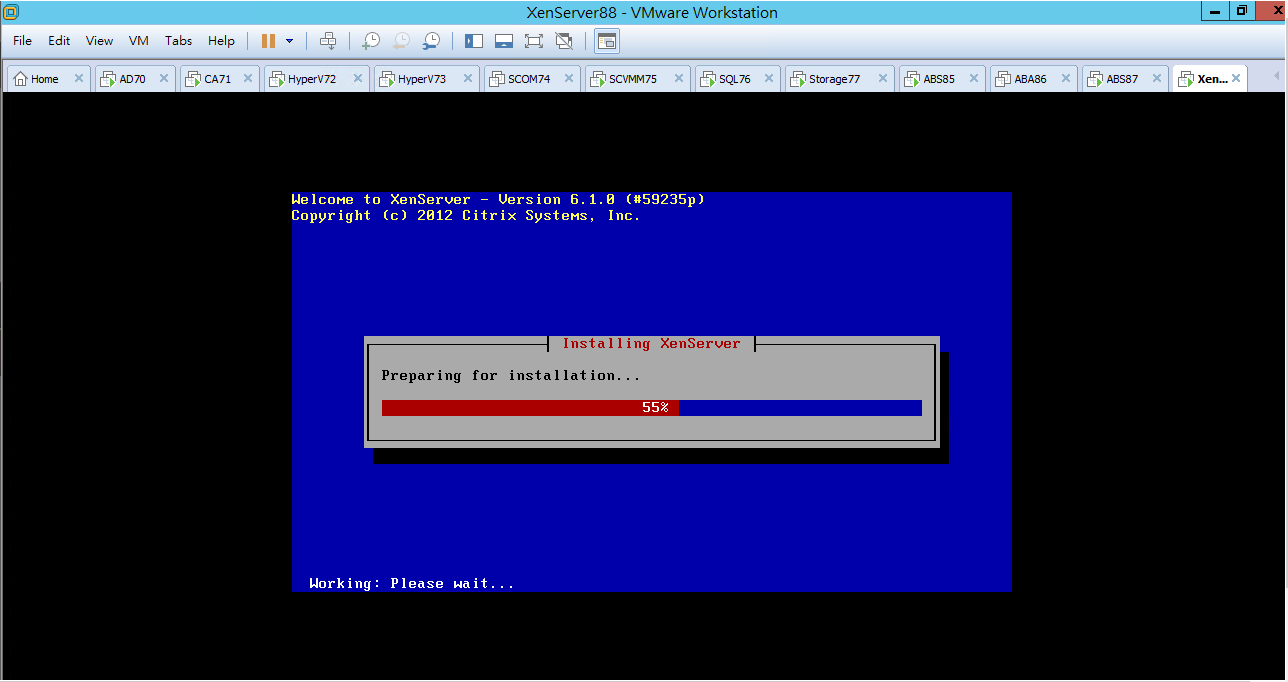

等候 安裝開始進行

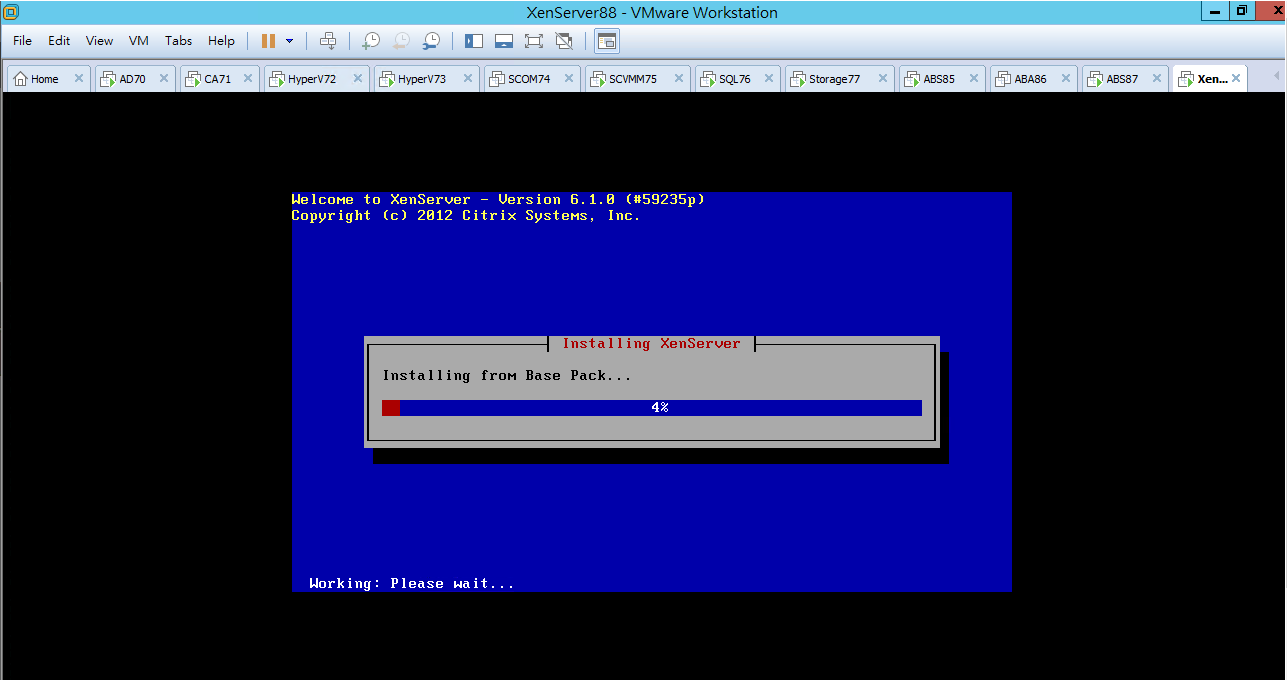

等候 進行安裝 Base Pack

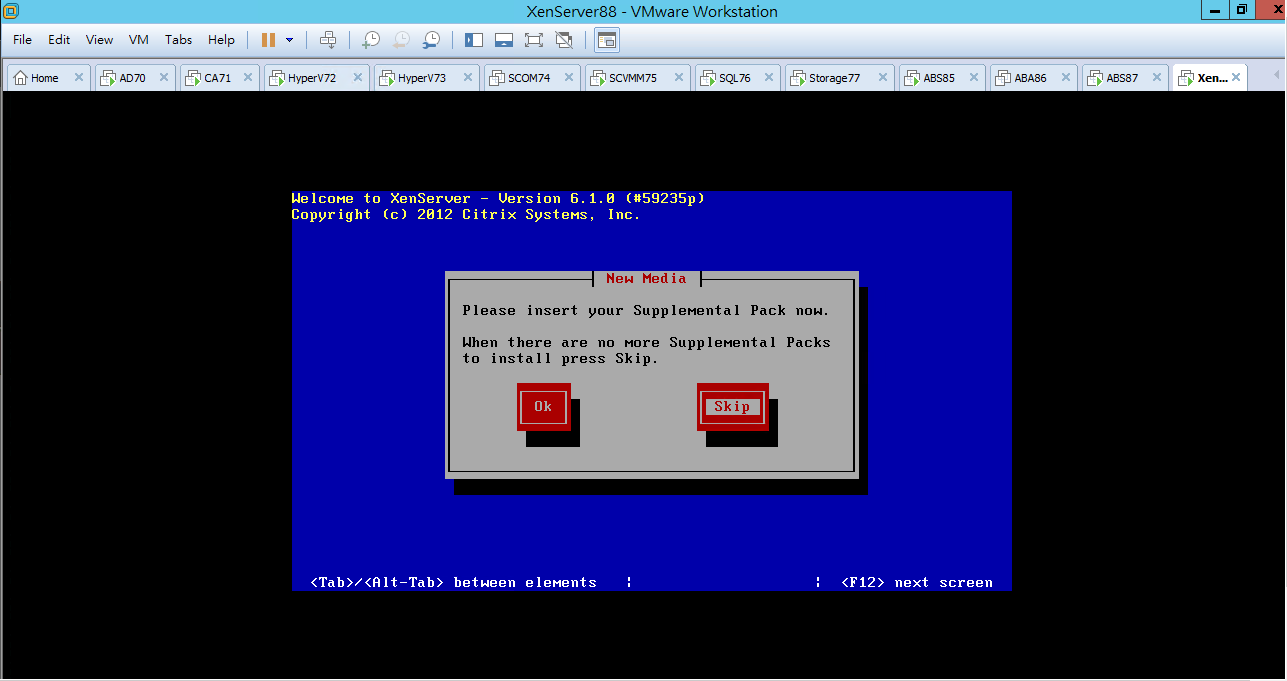

點選 Skip
[ Ps.目前並沒有此套件的安裝媒體 ]

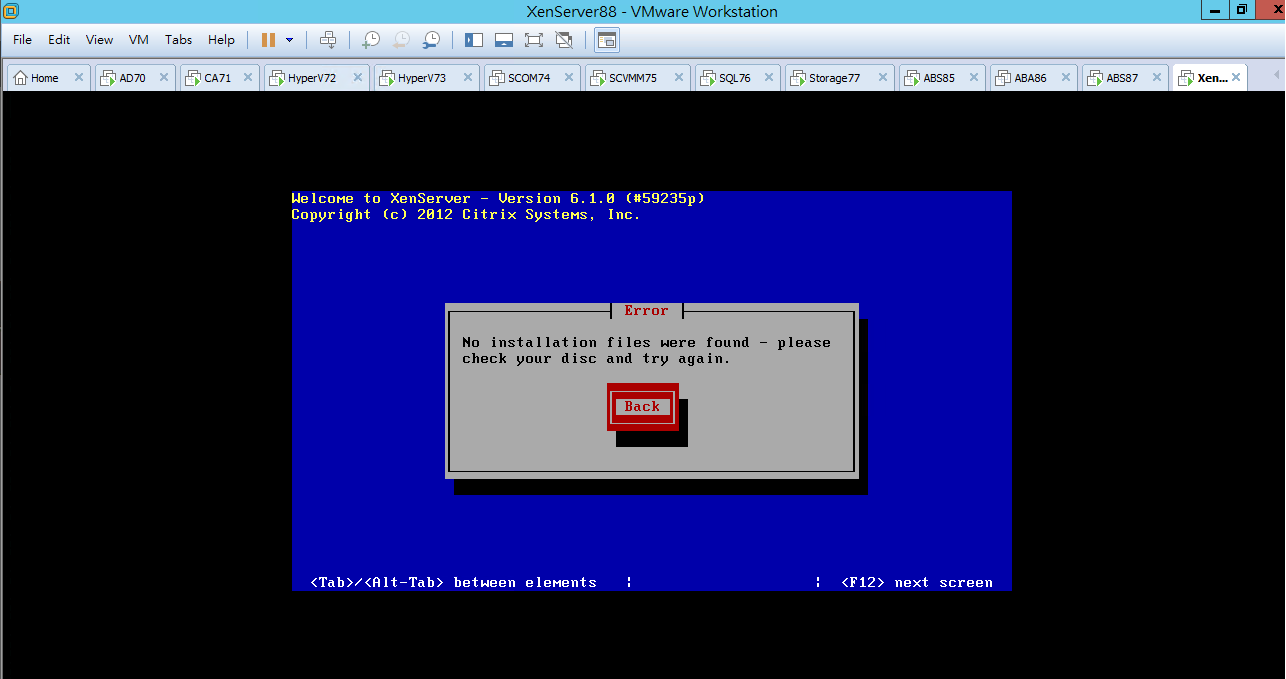

[ Ps.如點選 Ok 會說明沒有需要安裝的檔案 點選 Back ]

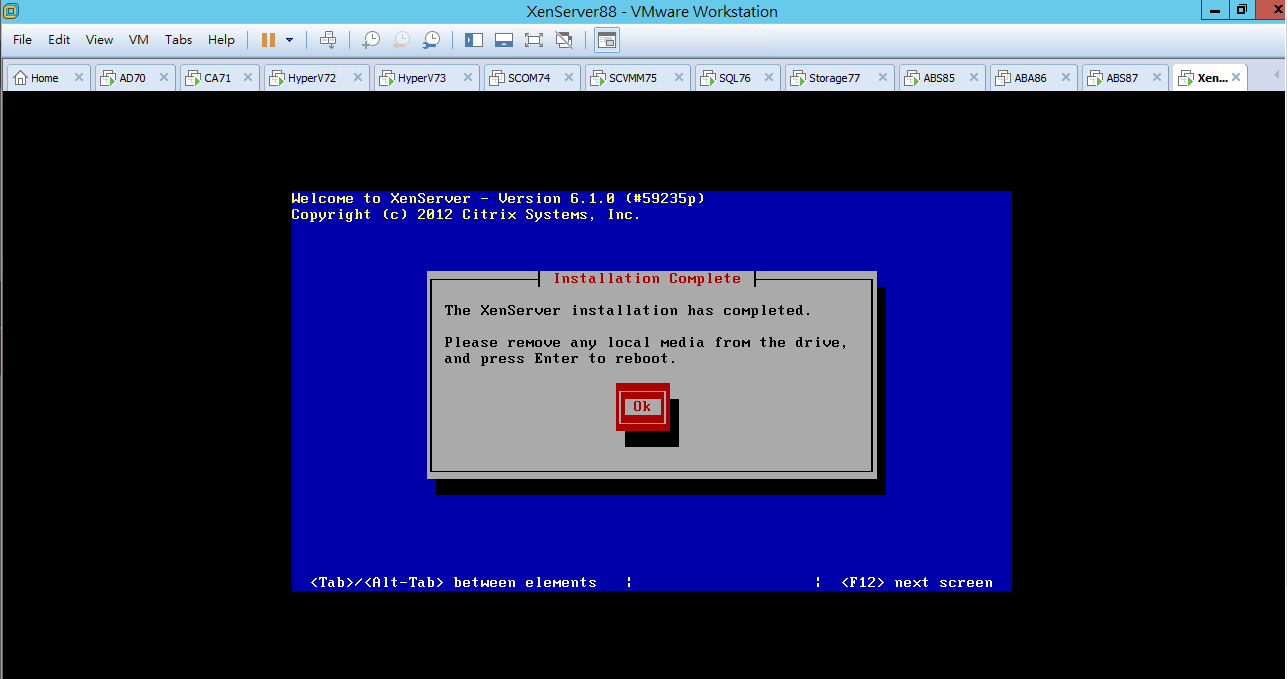

等候 完成安裝

點選 Ok
[ Ps.安裝完成 進行 Reboot (重新啟動伺服器) ]

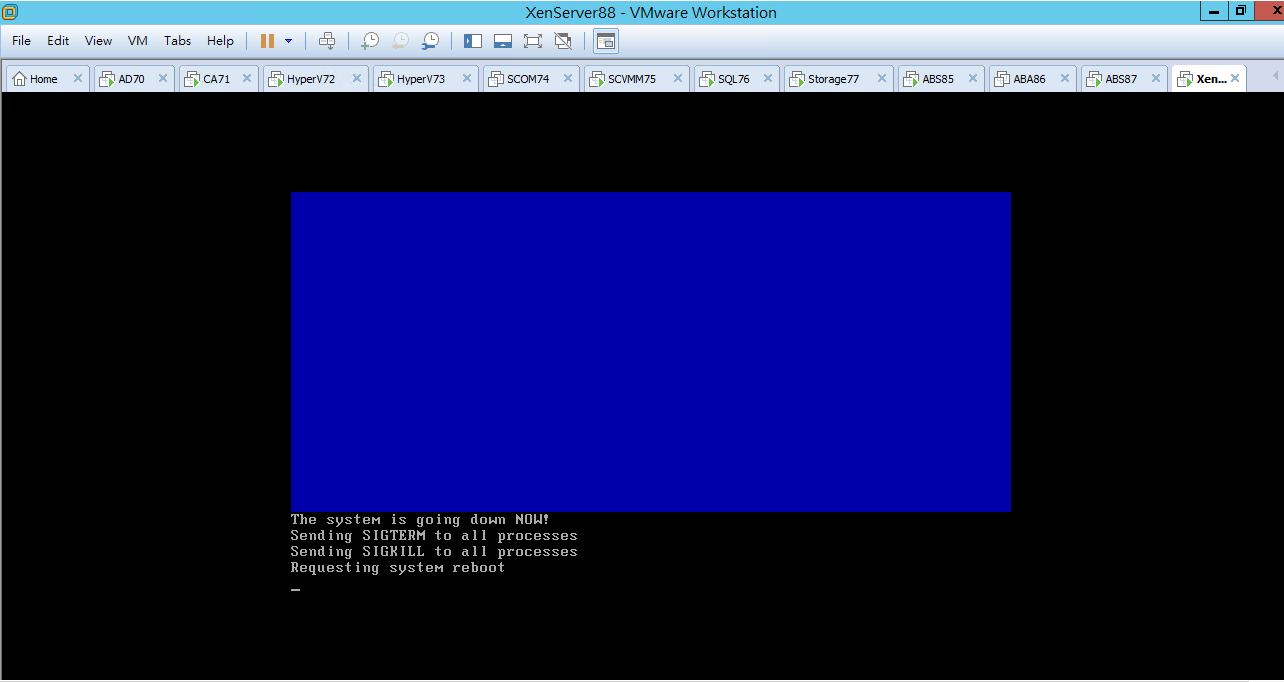

確認 重新開機中

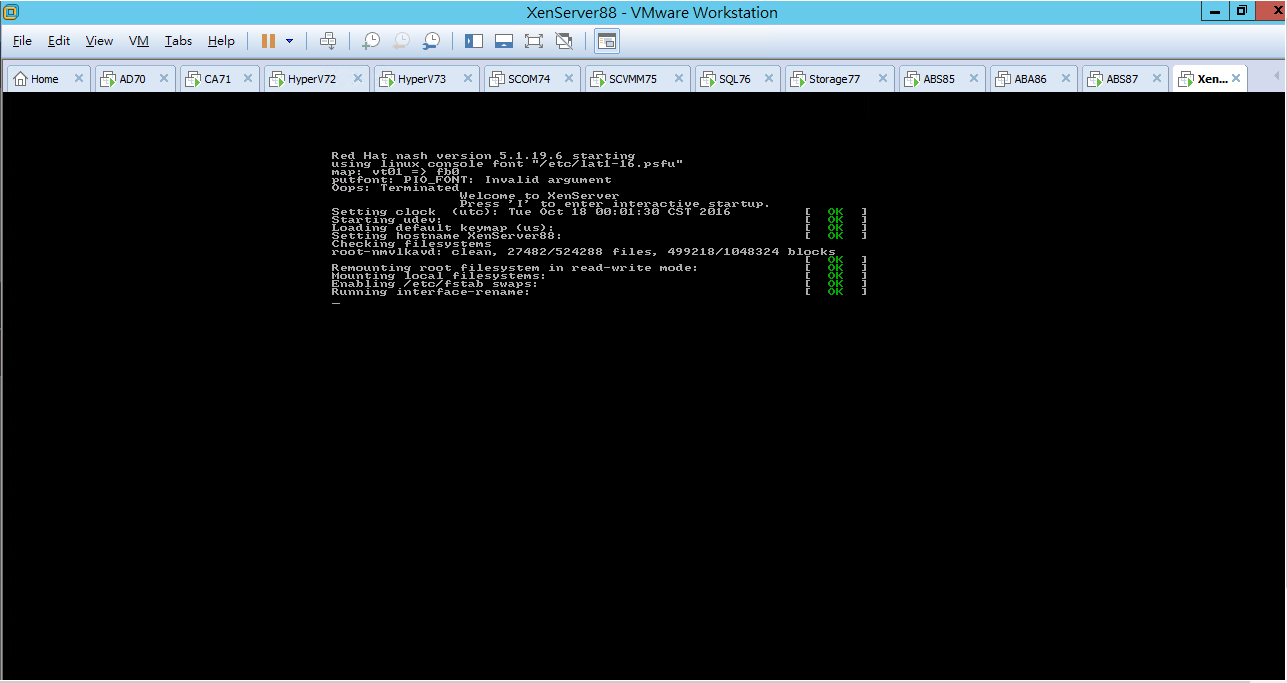

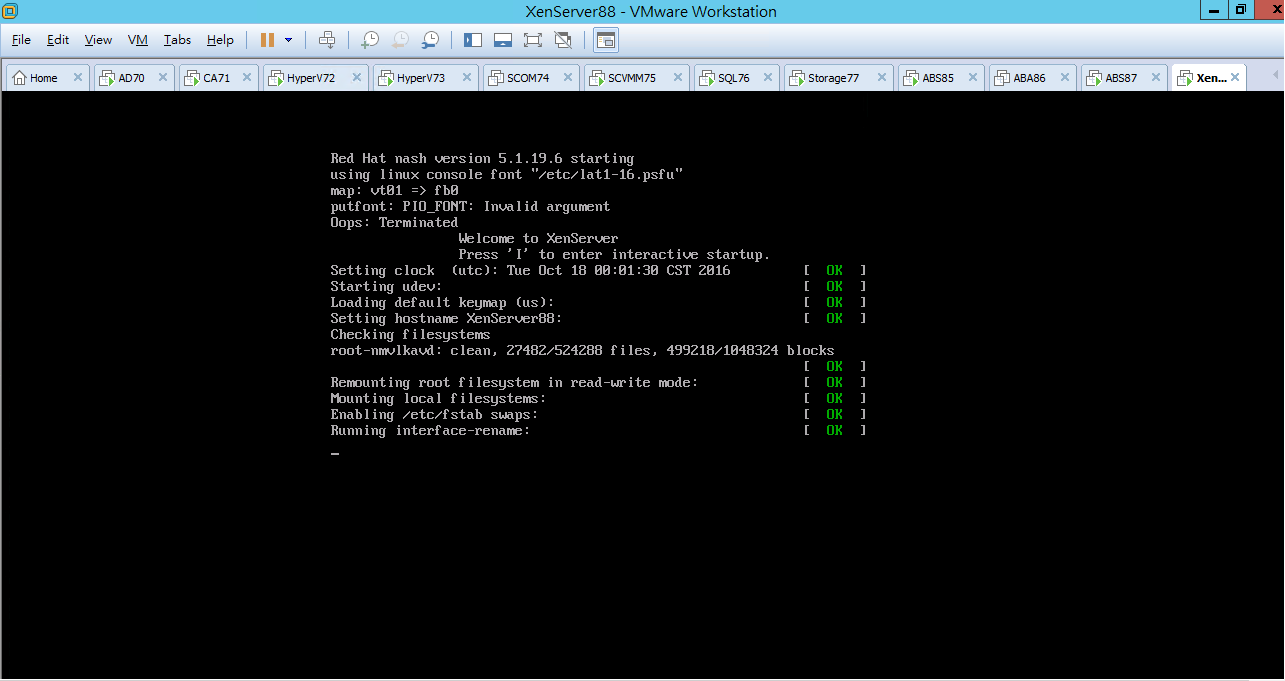

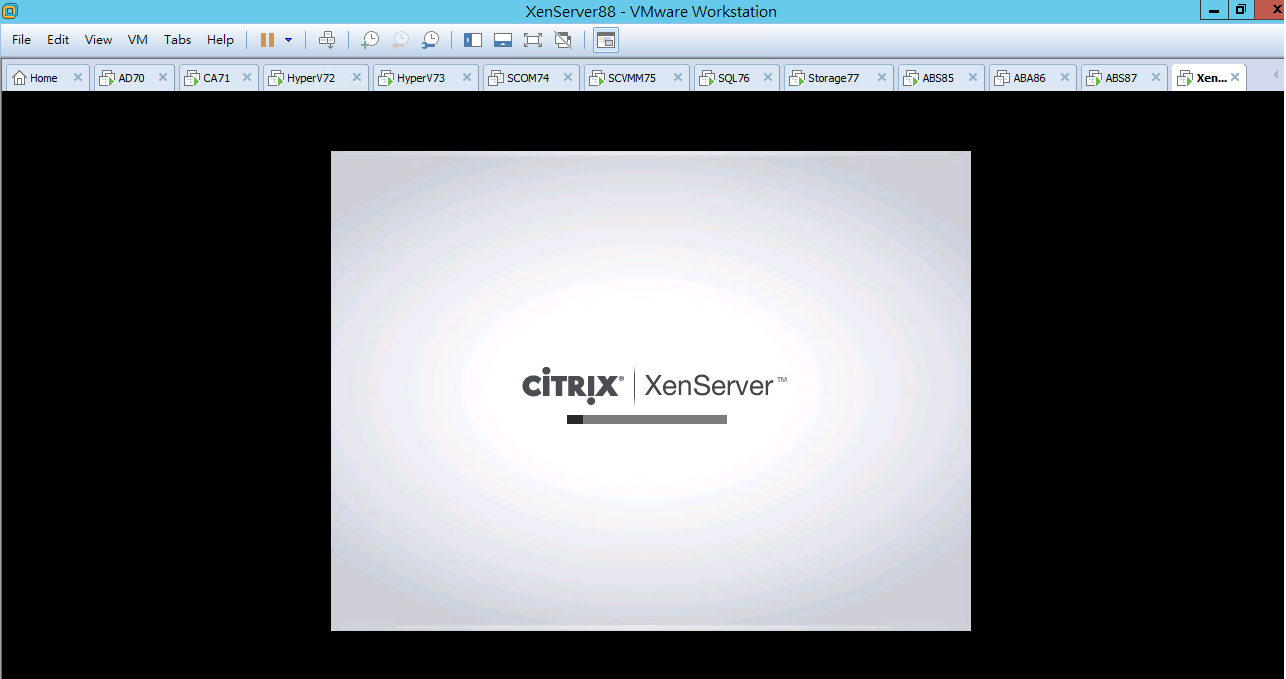

等候 開機

等候 開機中

等候 正在執行程序

等候 正在啟用

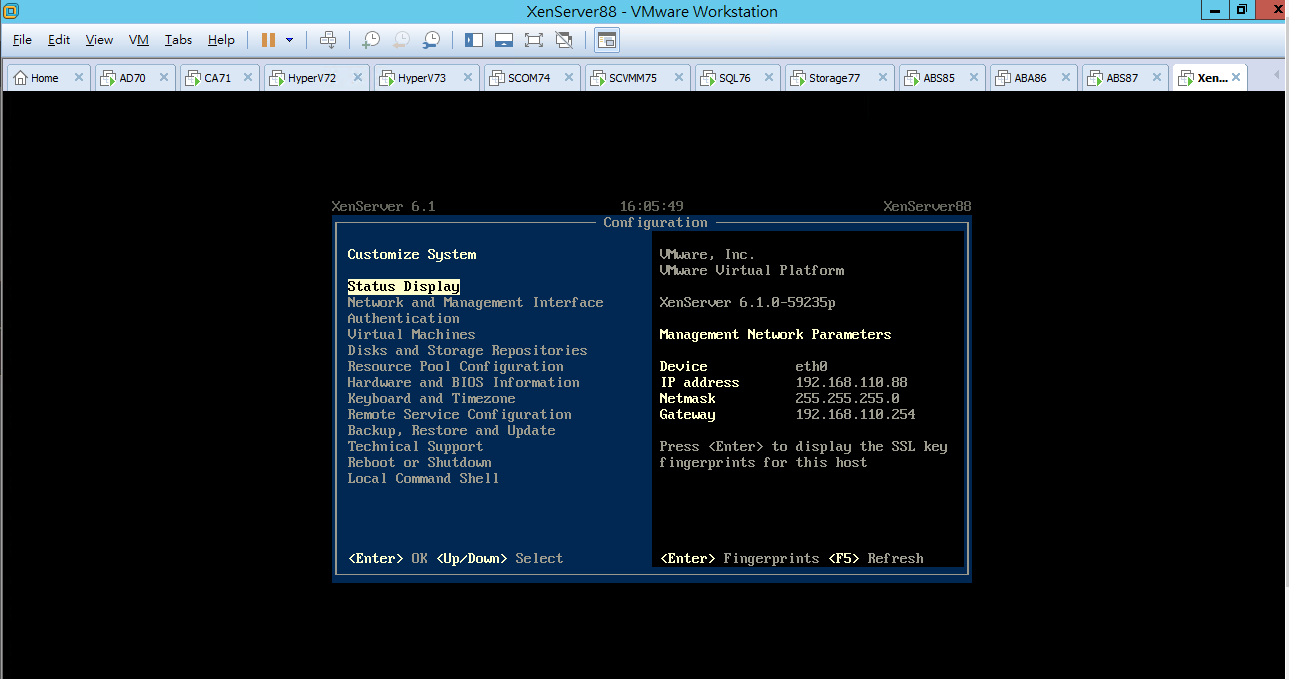

確認 狀態完成 (Status Diskplay)
確認 XenServer 6.1.0 版本
確認 192.168.110.88 (IP)

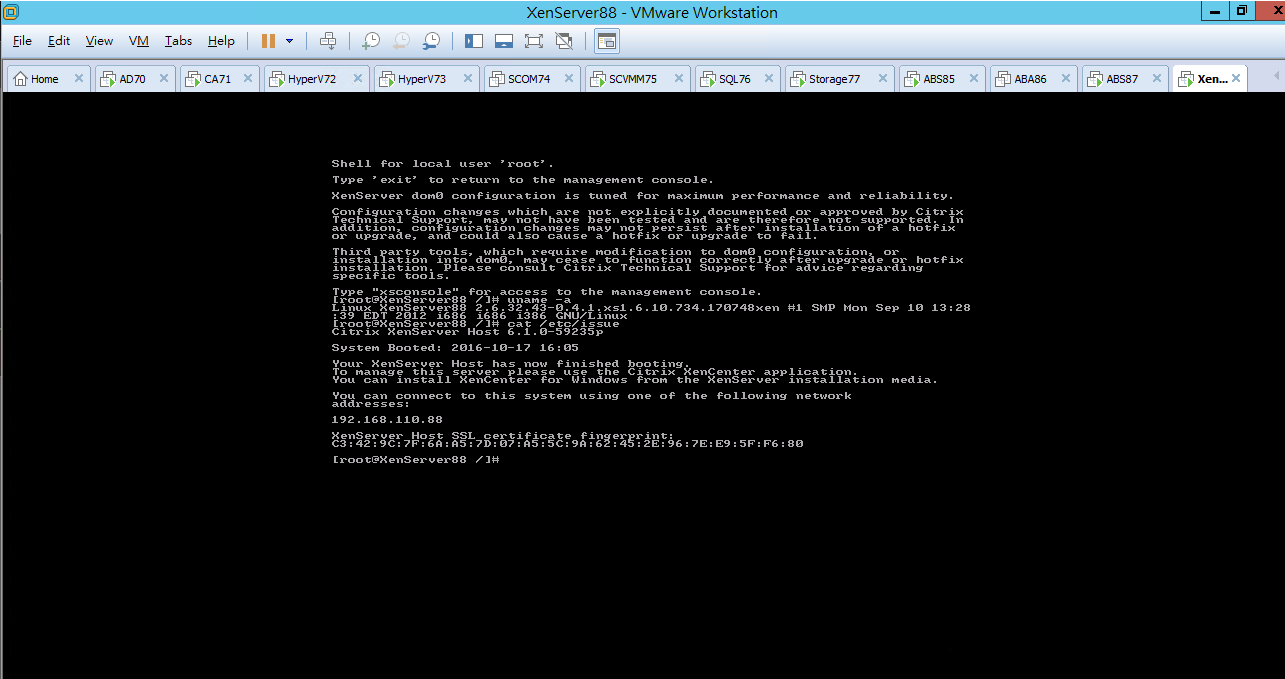

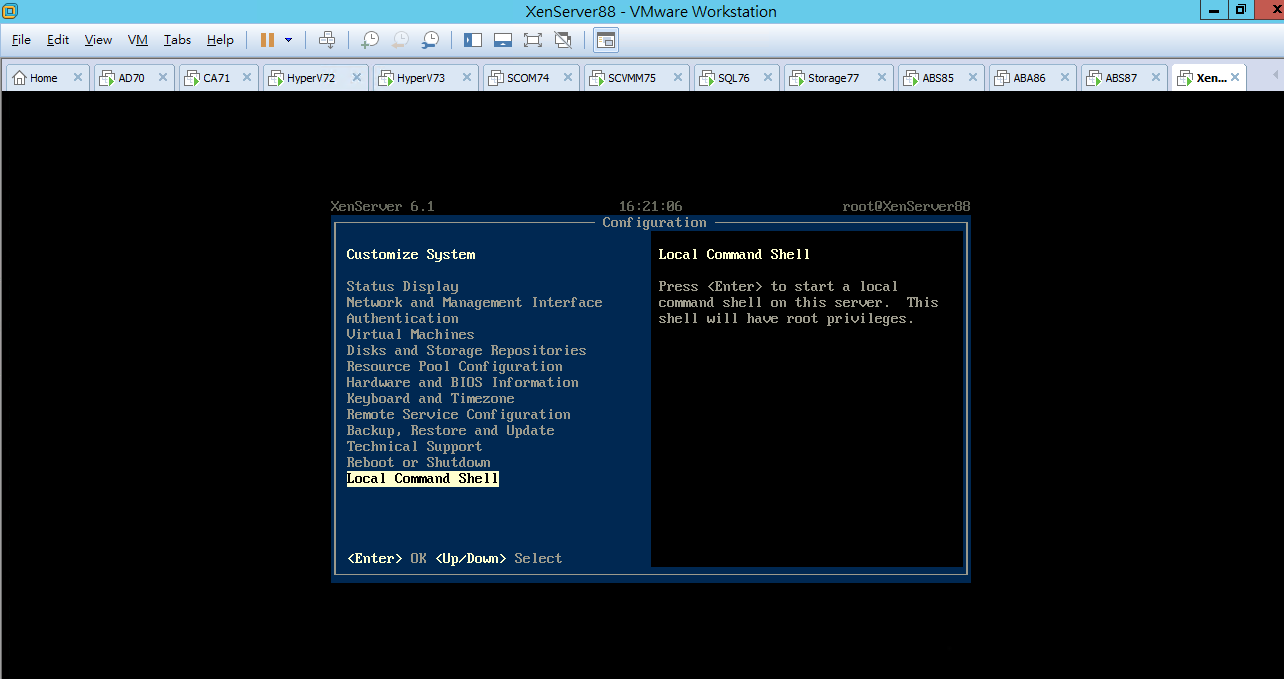

點選 Local Command Shell

[ 查詢 Linux Kernel 版本 ]

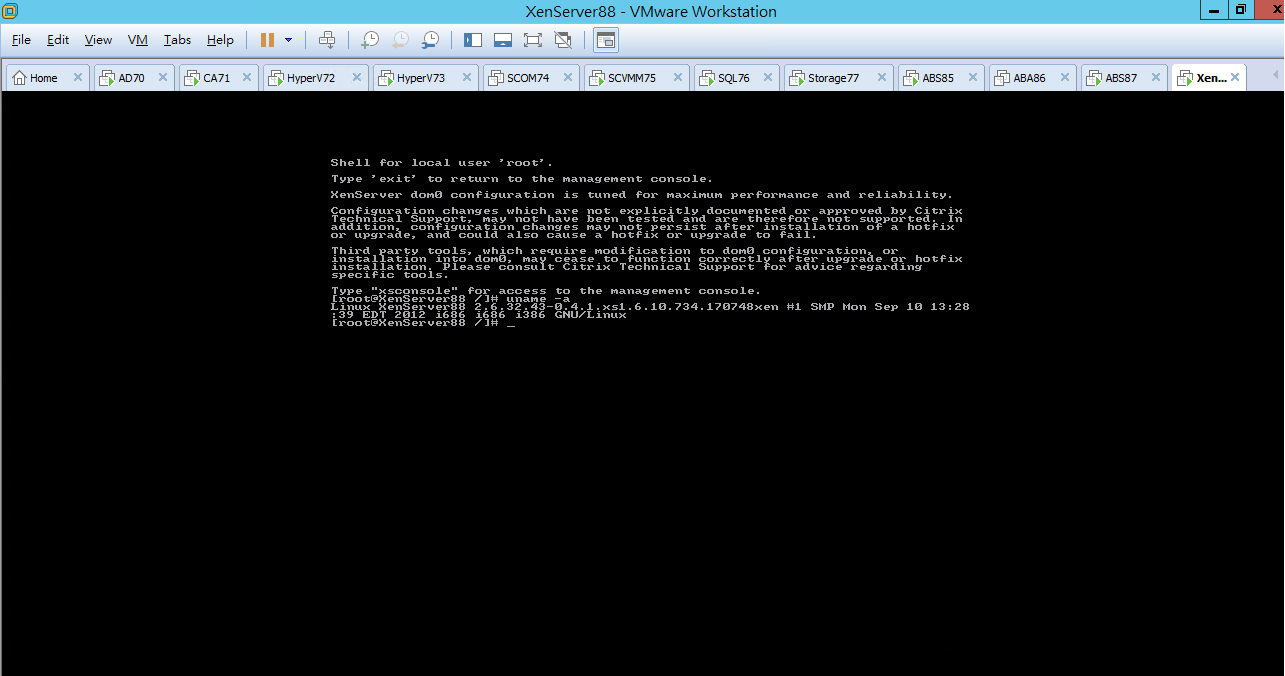

輸入 uname -a
[ Ps.確認 Linux XenServer 2.6.32.43-0.4.1.xs1.6.10.734.170748xen ]

[ 查詢 XenServer 相關提示資訊 ]
輸入 cat /etc/issue
[ Ps.確認 Citrix XenServer Host 6.1.0 ]

[ 查詢 XenServer 完整系統版本資訊 ]

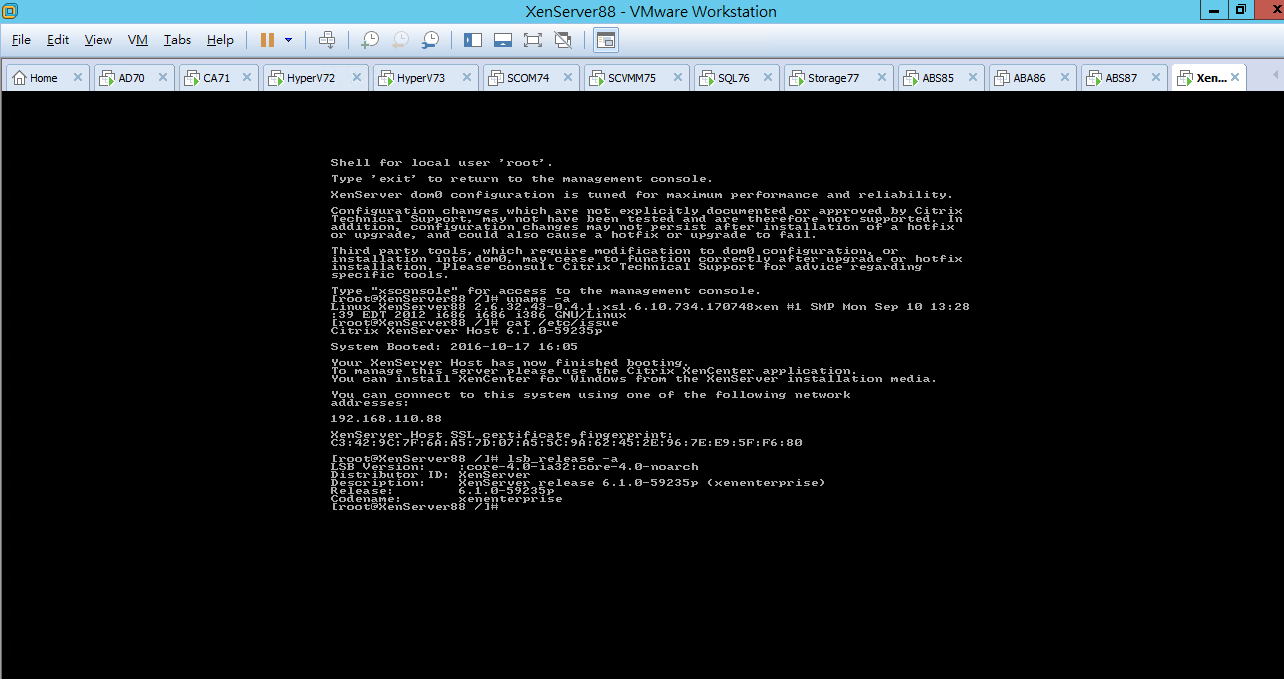

輸入 lsb_release -a

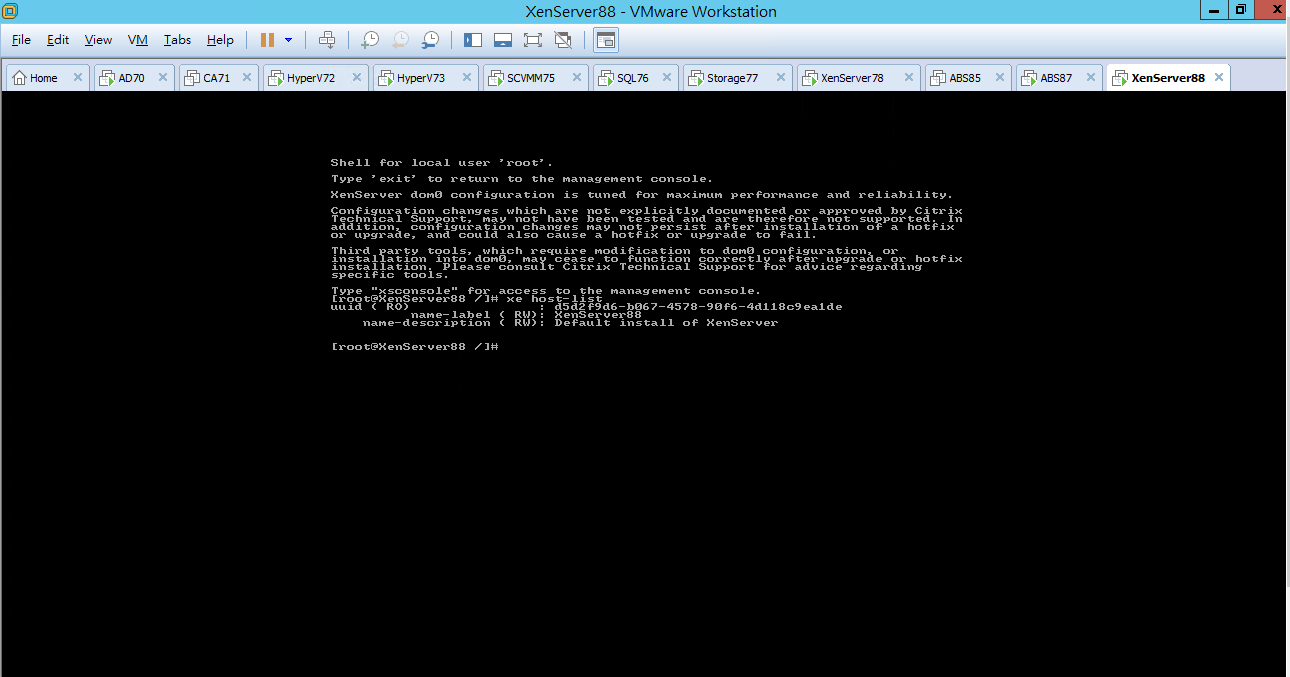

[ 查詢 uuid ]
輸入 xe host-list

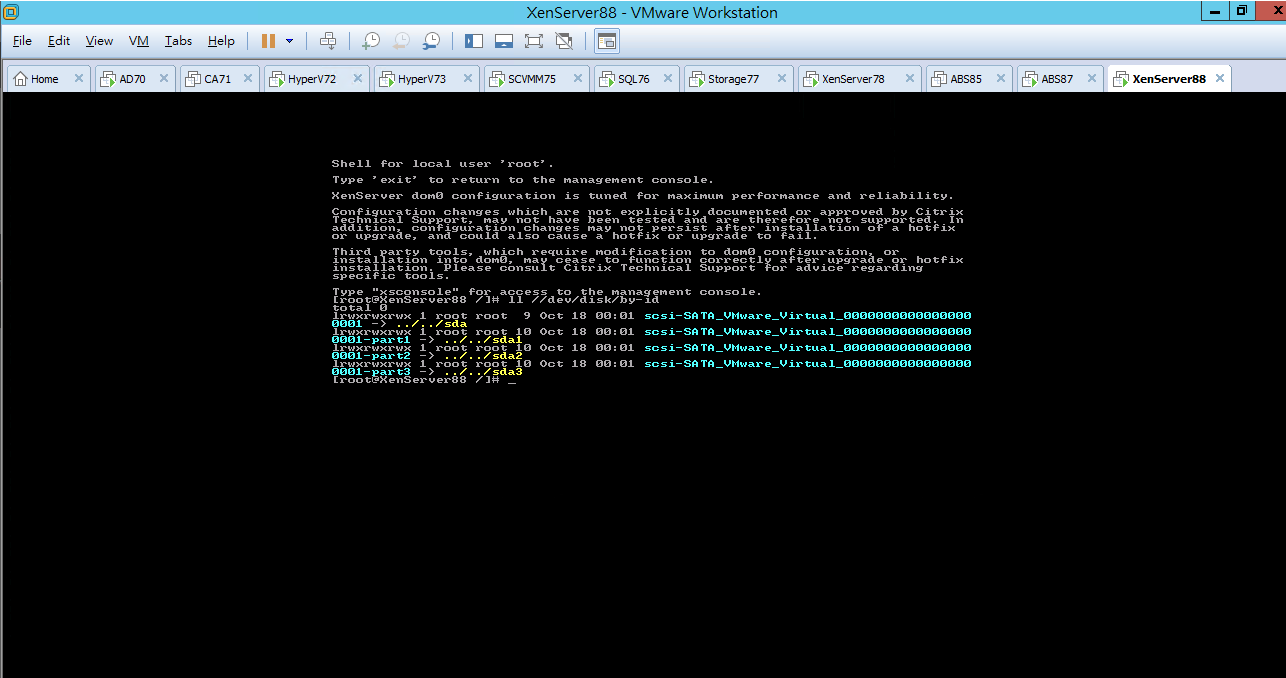

[ 查詢 New Disk ID ]
輸入 ll //dev/disk/by-id

[ 安裝 XenServer 主控台 (XenServer78) ]
開啟 Internet Explorer

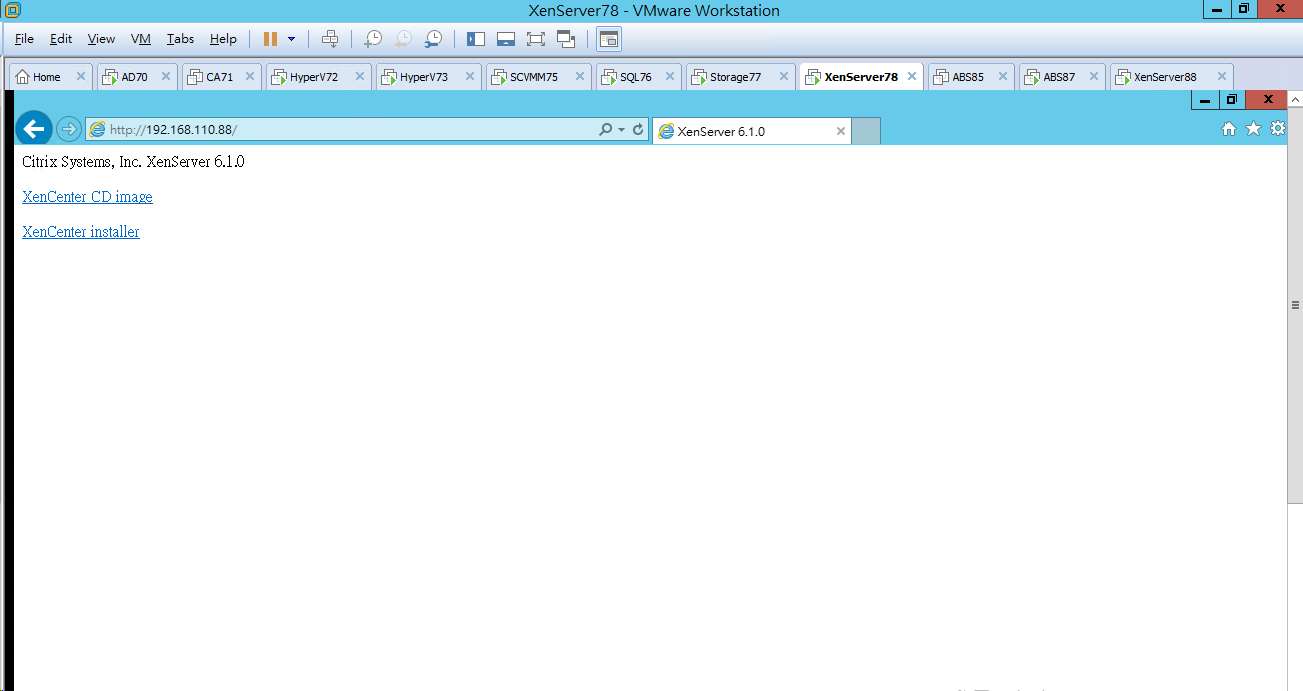

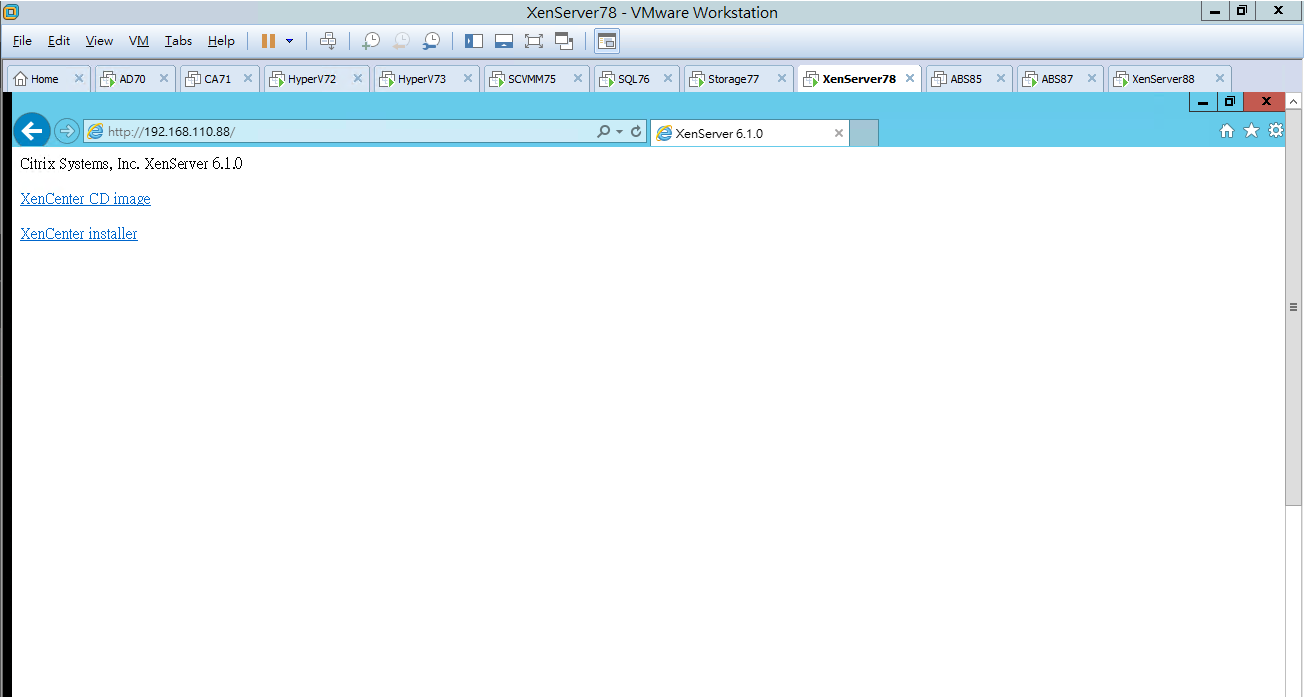

輸入 http://192.168.110.88/ (Citrix Systems Inc. XenServer 6.1.0) (XenServer88)
點選 XenCenter installer

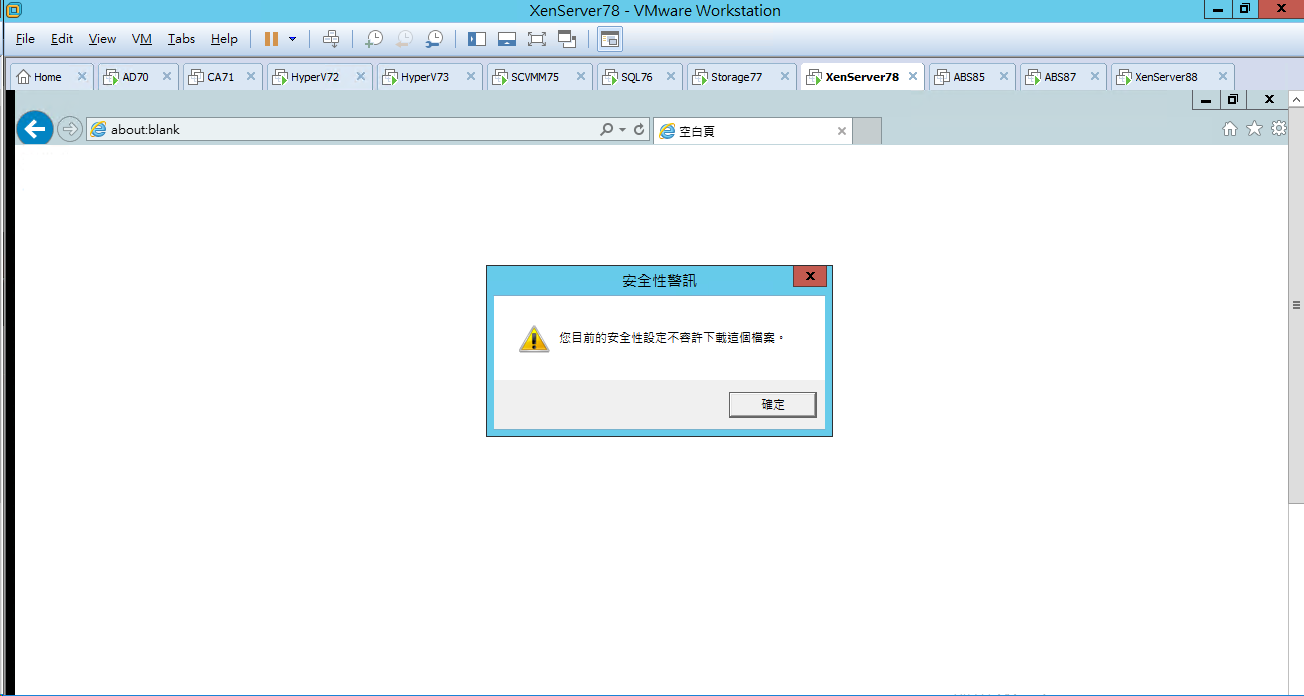

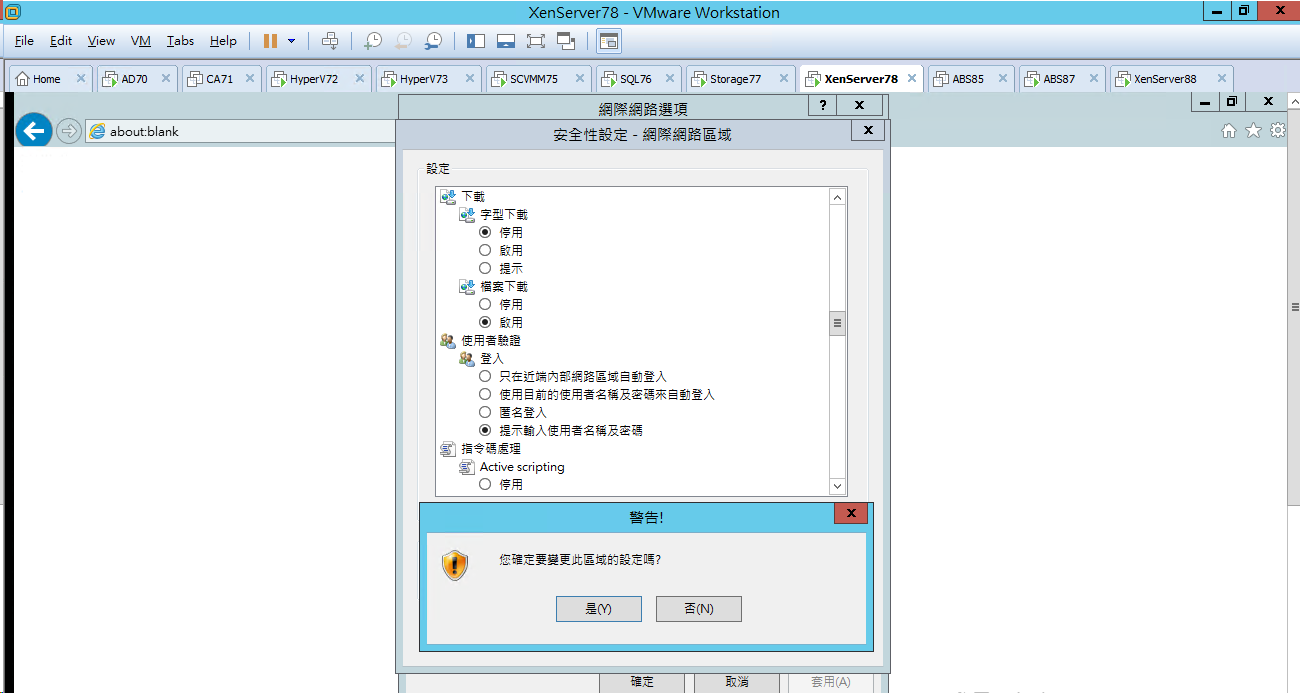

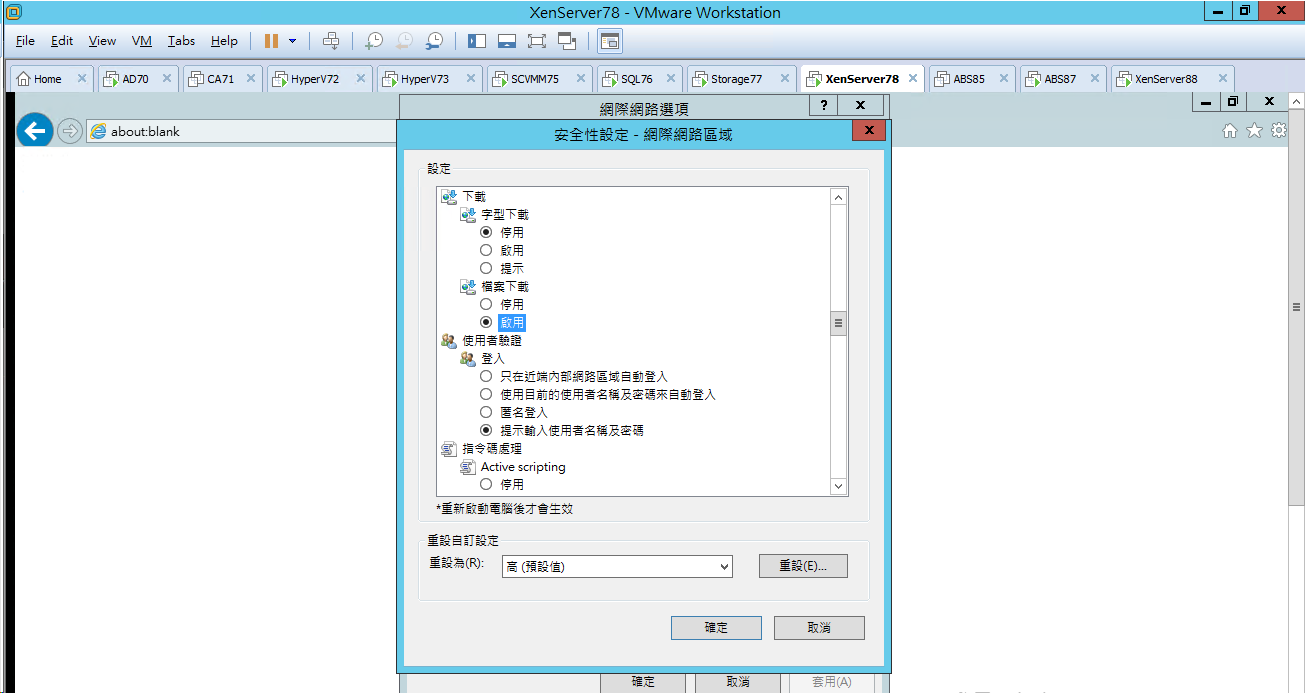

[ 解決 安全性設定不容許下載檔案 ]
點選 確定

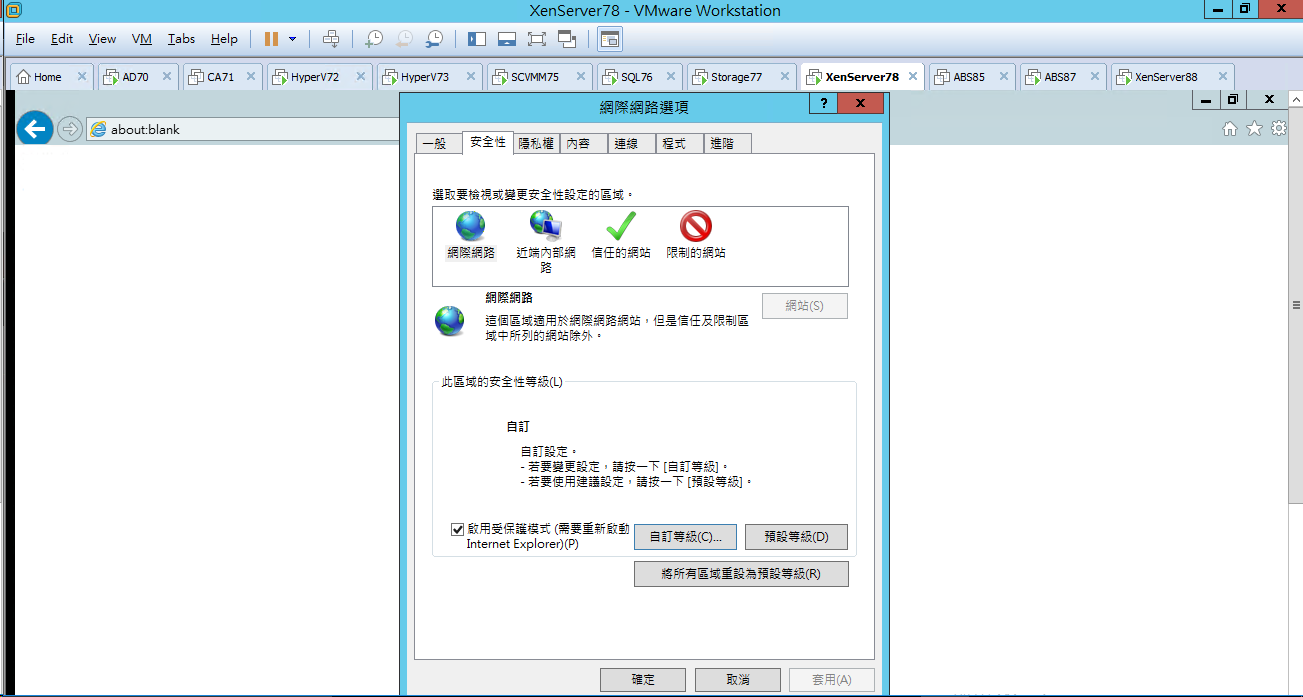

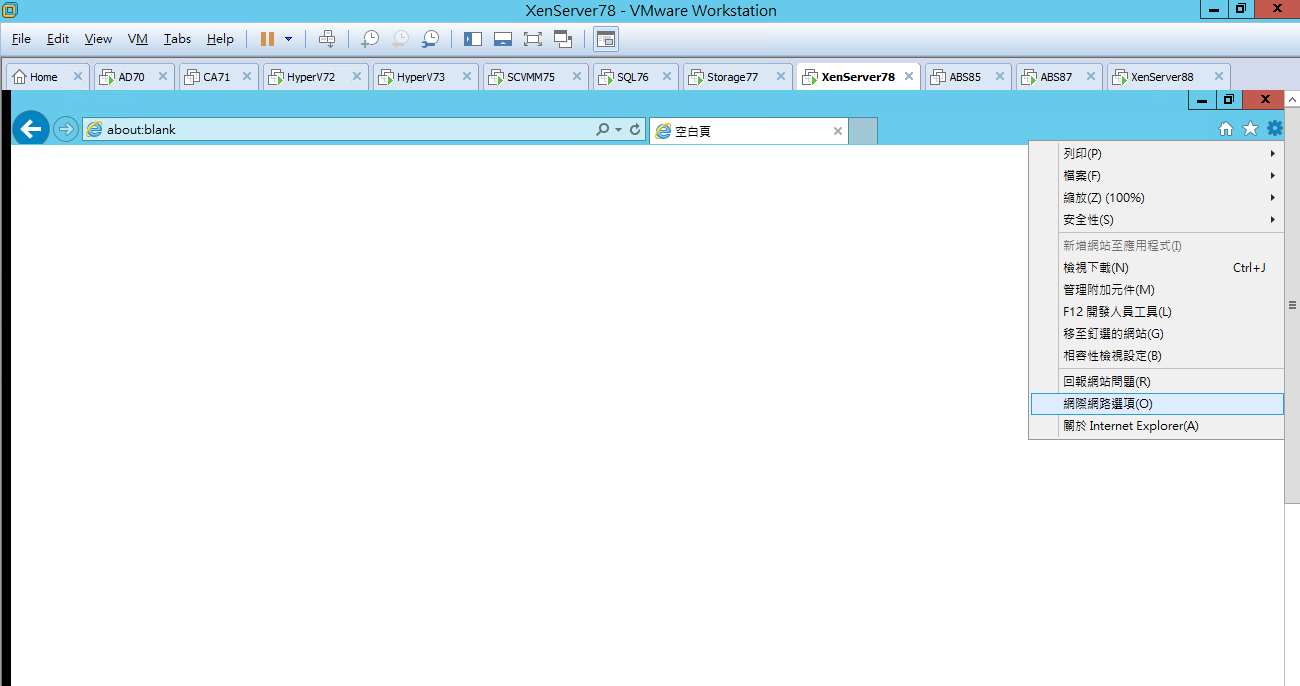

點選 設定 (網際網路選項)

點選 安全性
點選 網際網路 (自訂等級)

點選 下載 (檔案下載)
確認 啟用
點選 確定

點選 是

輸入 https://192.168.110.88/
點選 XenCenter installer

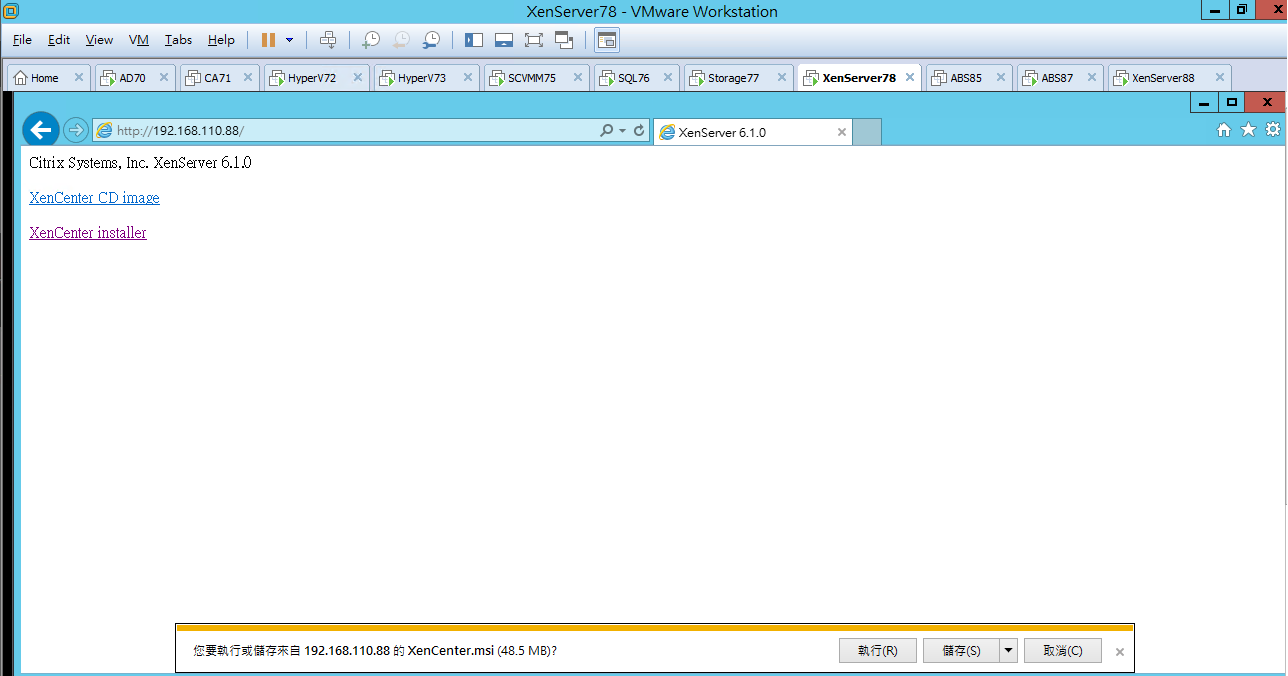

點選 儲存 (XenCenter.msi) (48.5 MB)

點選 XenCenter

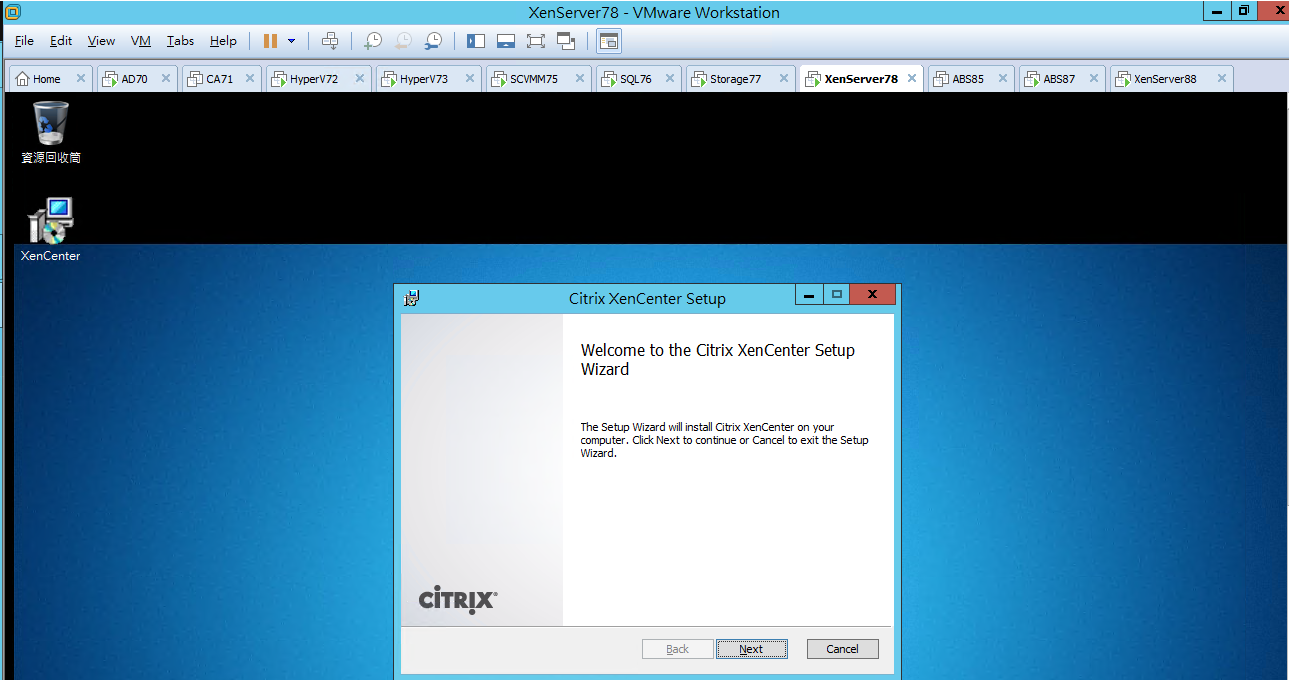

點選 Next
[ Ps.歡迎安裝 Citrix XenCenter 安裝精靈 ]

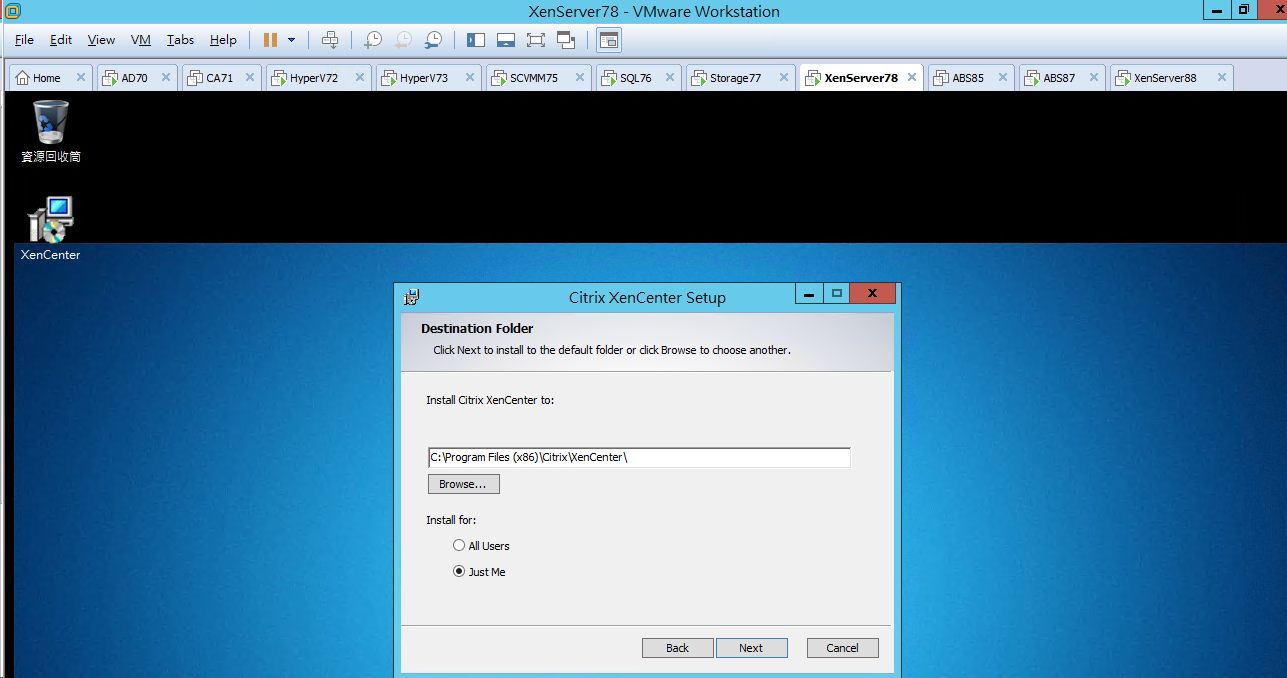

點選 Next
[ Ps.也可以選擇 All Users ]

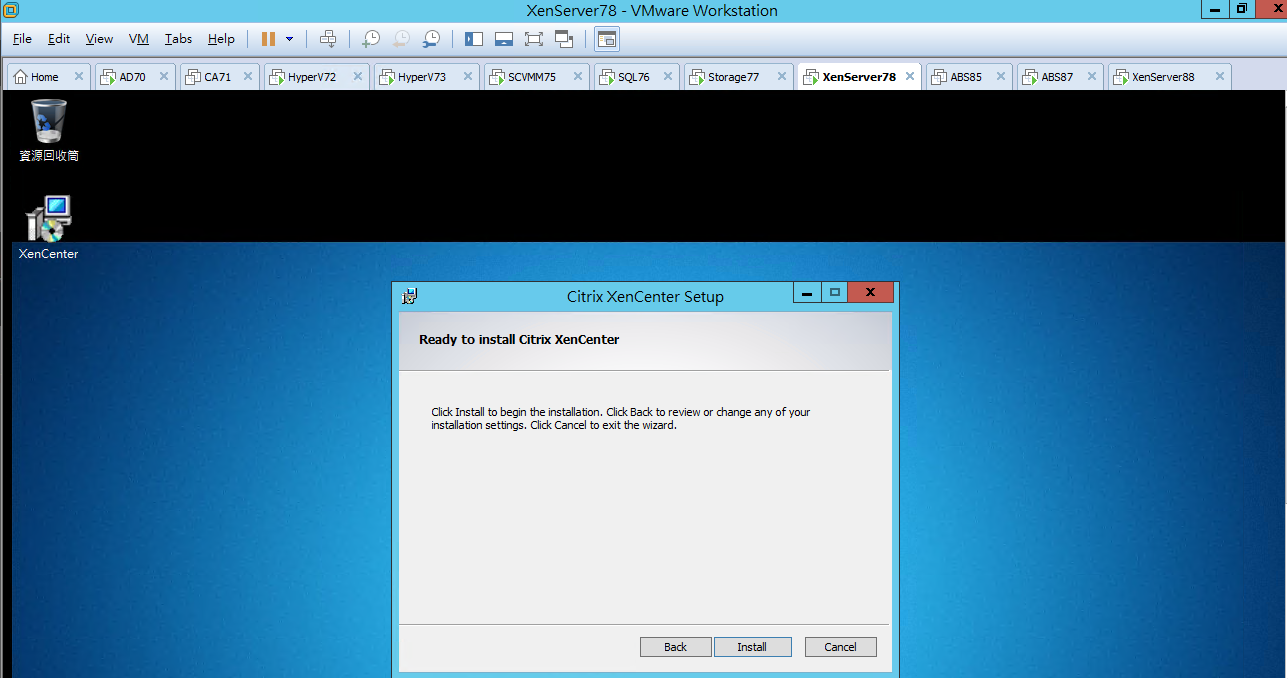

點選 Install

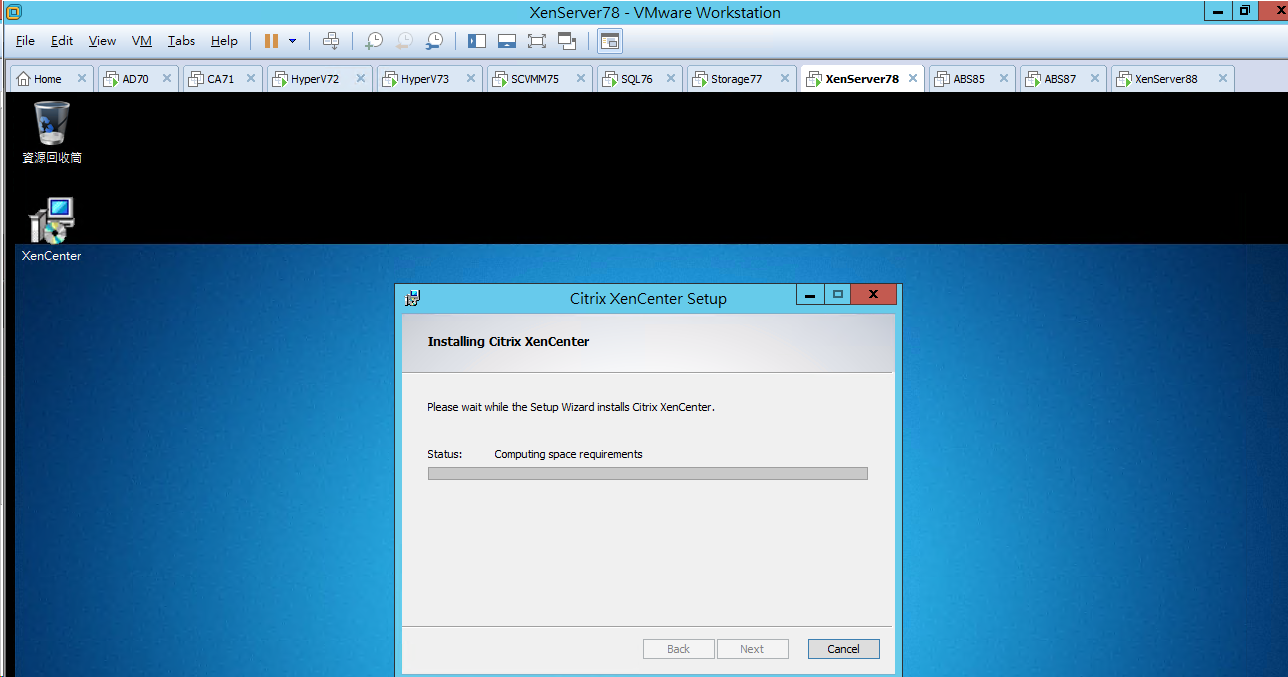

等候 安裝中

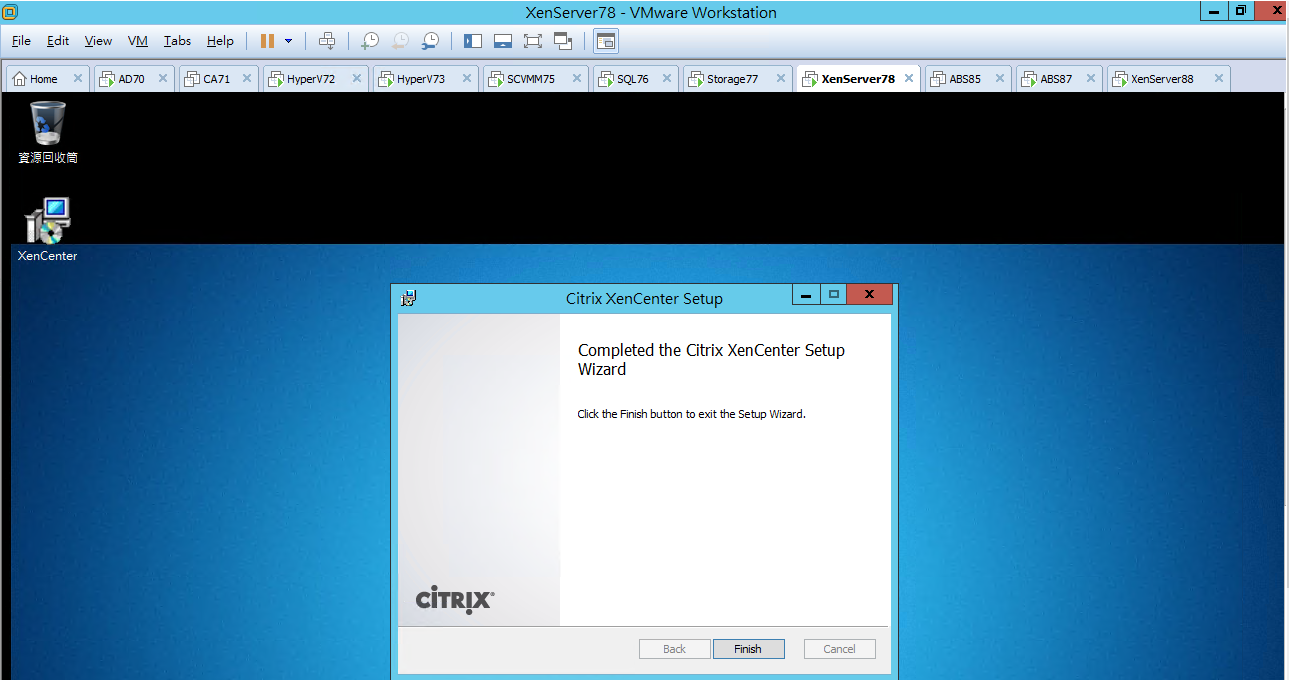

點選 Finish

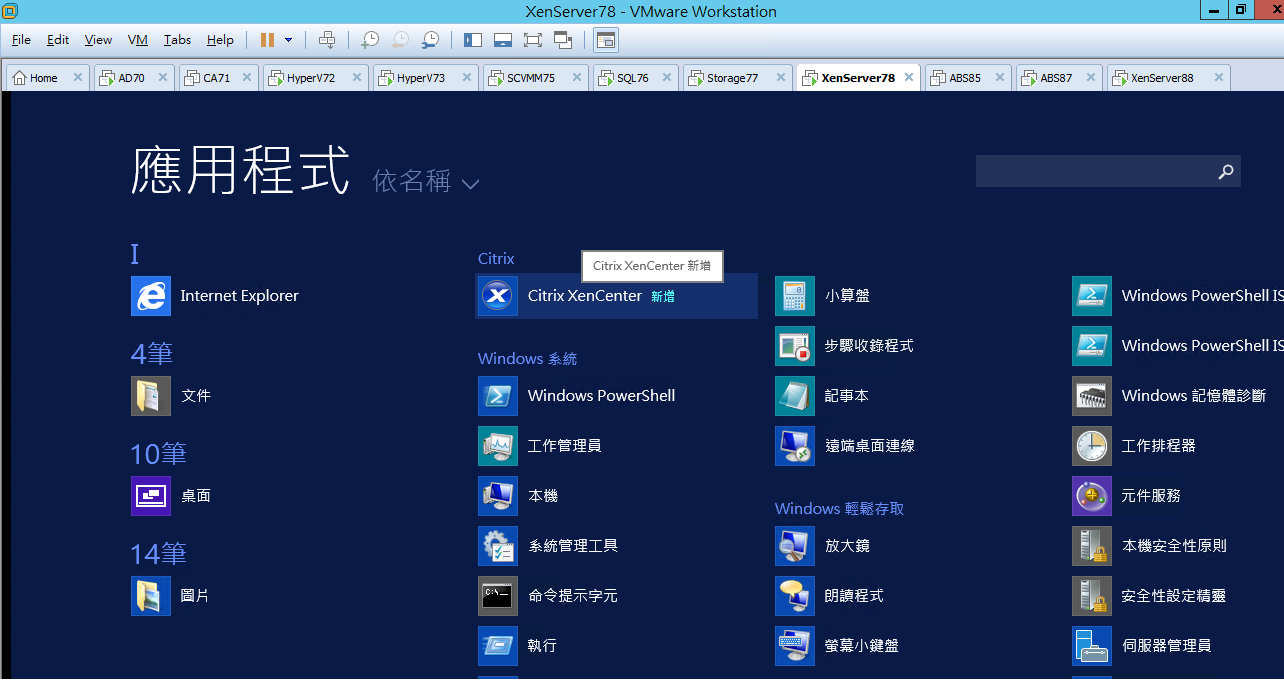

點選 開始
確認 新增 Citrix XenCenter

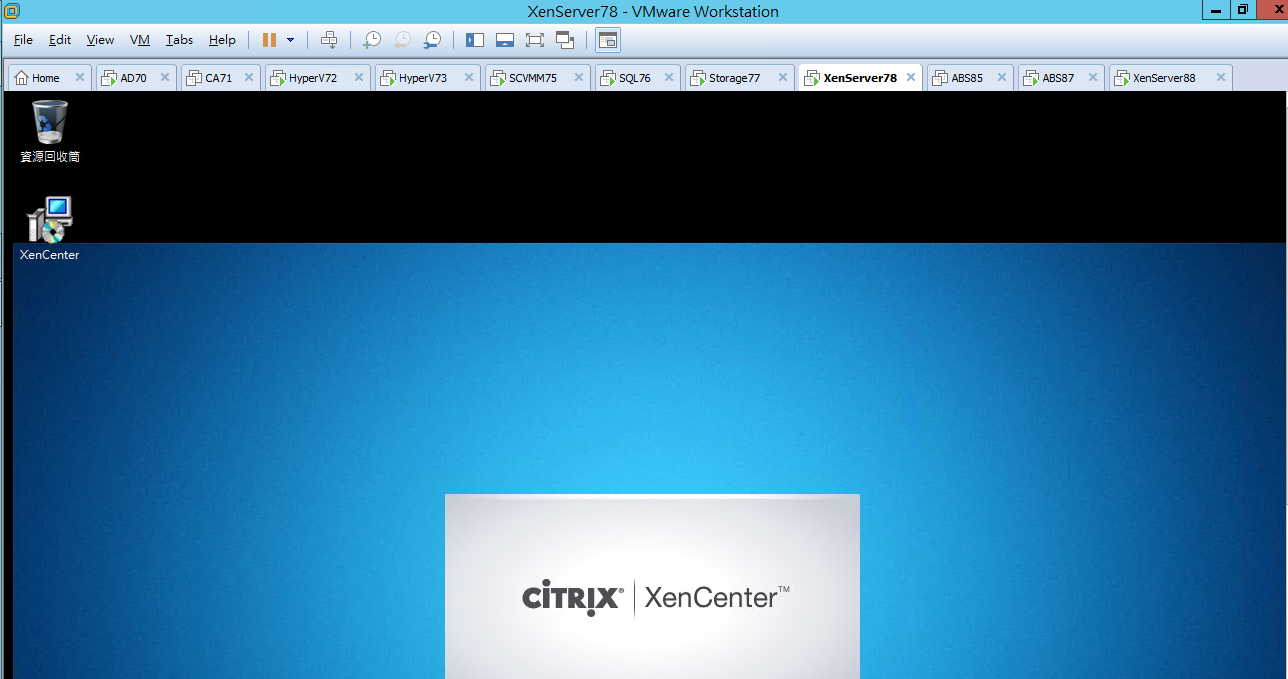

點選 Citrix XenCenter

等候 開啟應用程式中

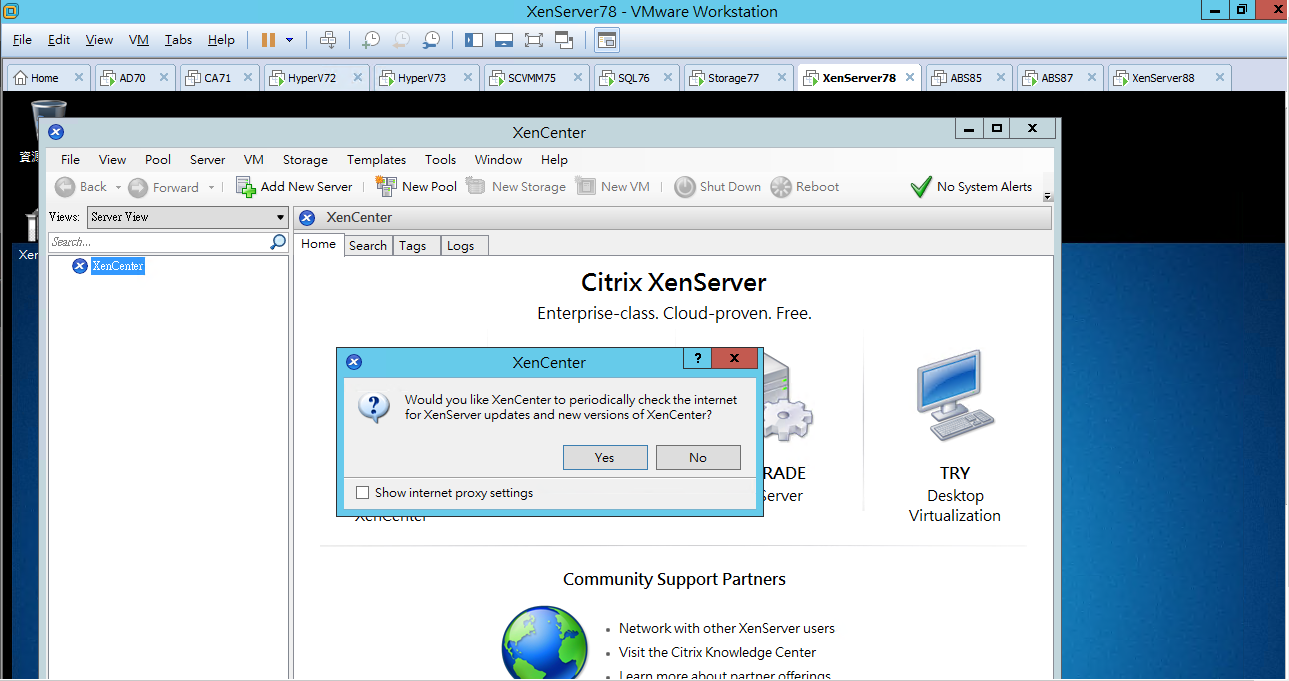

點選 Yes
[ Ps.(說明)需要定期連線至 XenServer 檢查和更新最新版本 ]

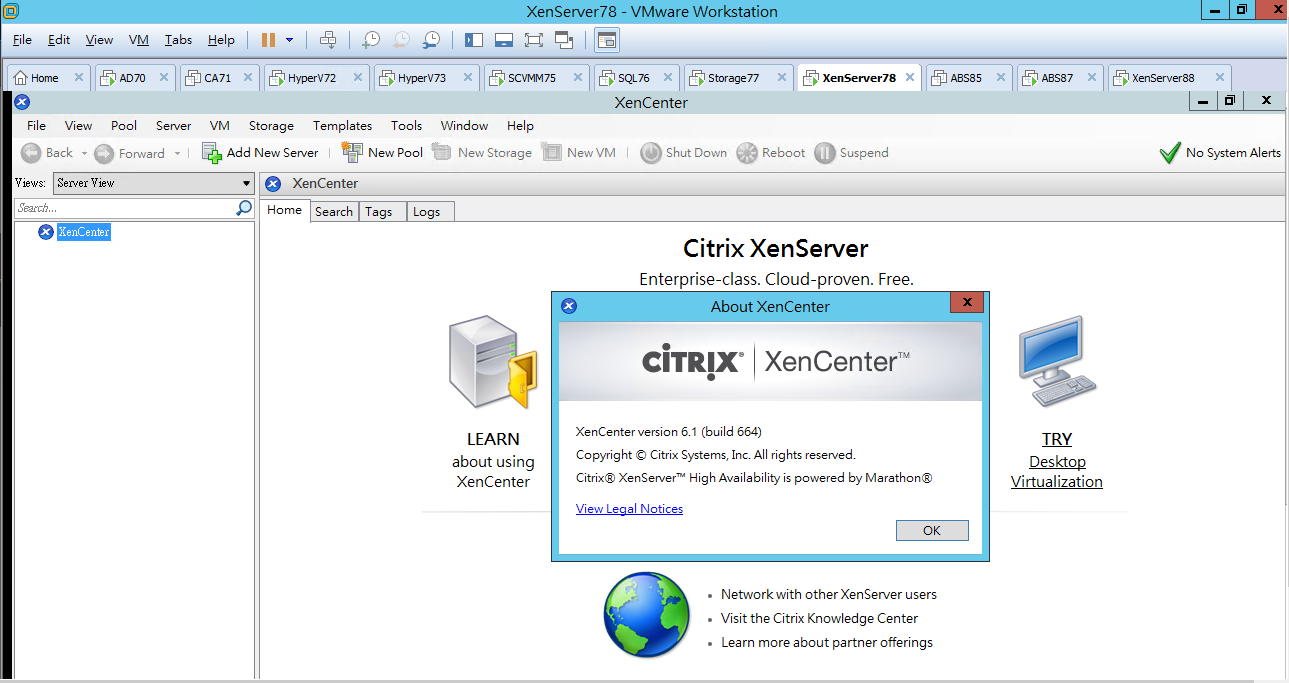

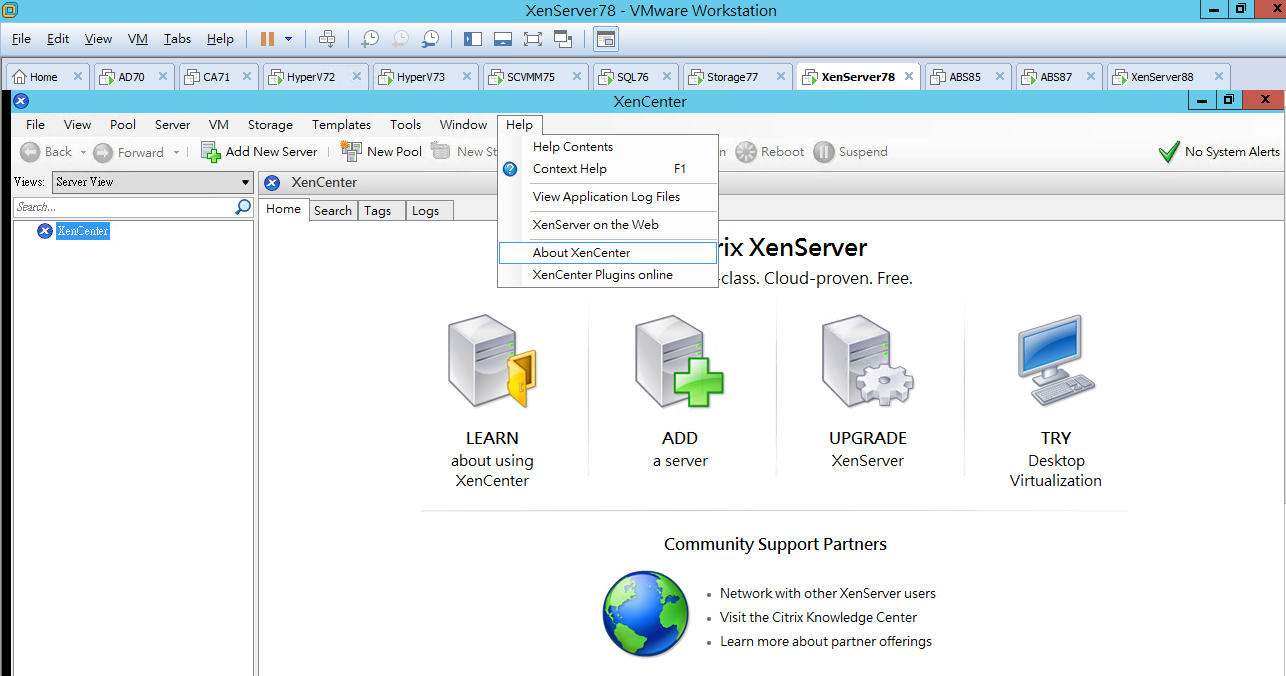

點選 Help (About XenCenter)

確認 XenCenter version 6.1 版本
點選 OK
