設定 BLADE RackSwitch G8124 (使用 PuTTY 變更 IP Address Mgmt)

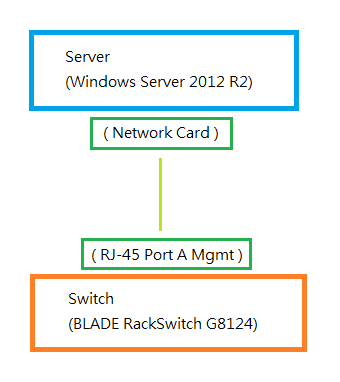

在設定前 請使用 LAN 連結 ( RJ-45 至 Server )
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (0)

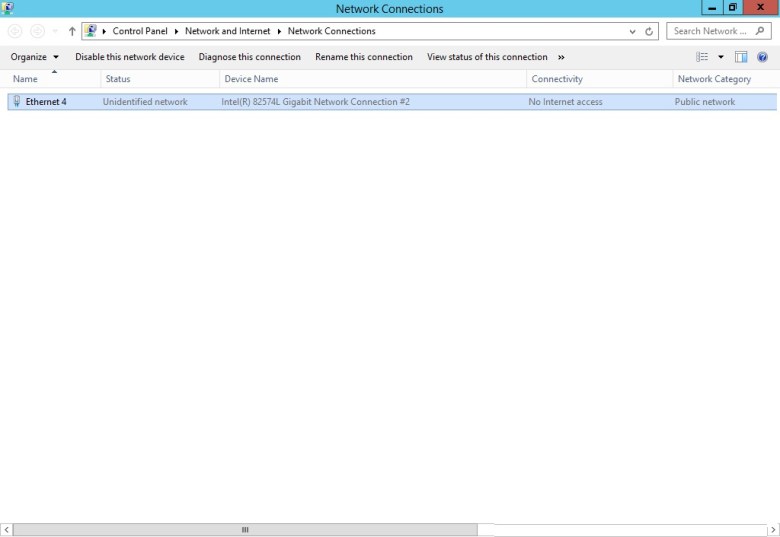

開啟 Windows Server 2012 R2
開啟 Control Panel
點選 Network and Internet
點選 Ethernet
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (1)

點選 右鍵
選擇 Properties
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (2)

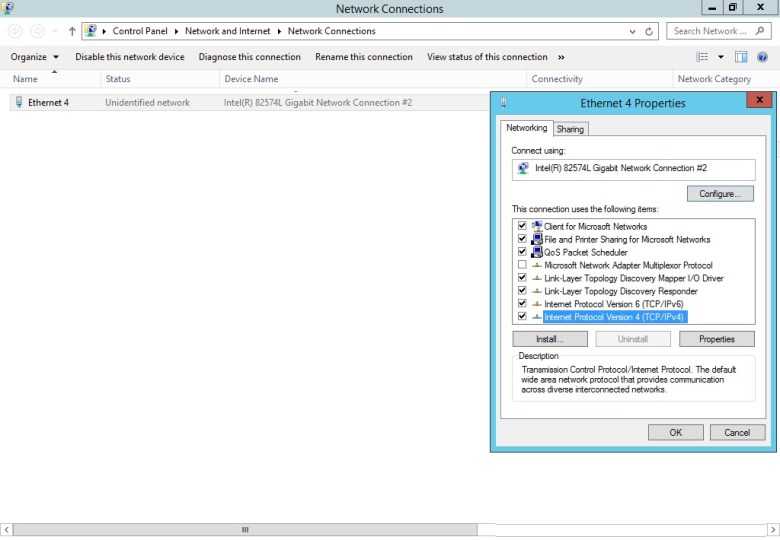

點選 Internet Protocol Version 4 (TCP / IPv4)
點選 Properties
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (3)

點選 Use the following IP address
輸入 20.20.0.1 (Server 端 IP 位址)
輸入 Subnet Mask
點選 OK
[ Ps.在此設定完才可以與 20.20.0.170 設備進行溝通 ]
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (4)

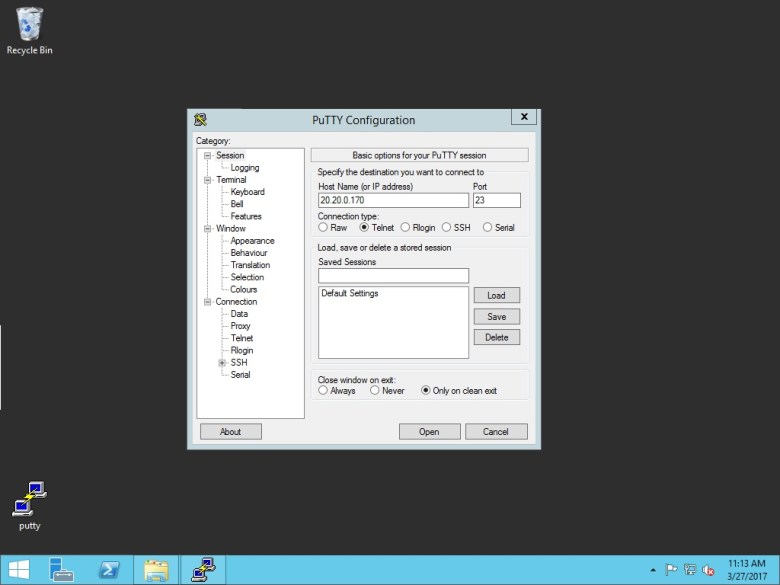

點選 PuTTY
點選 Telnet
輸入 Host Name (IP address)
輸入 Port
點選 Open
[ Ps.原先已設定的 BLADE RackSwitch G8124 的 IP位址 ]
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (5)

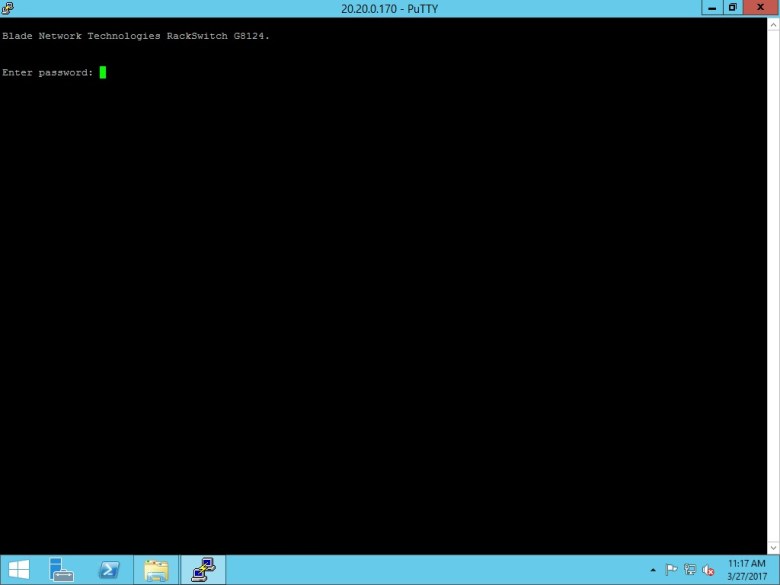

開啟 Blade Network Technologies RackSwitch G8124
輸入 admin (Password)
點選 Enter
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (6)

確認 已成功登入 admin login from host 20.20.0.1
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (7)

輸入 enable (取得 特權)
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (8)

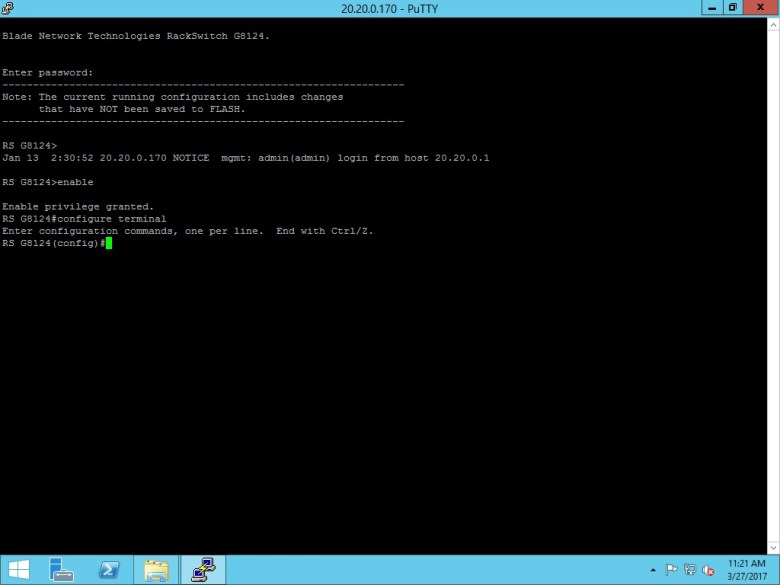

輸入 configure terminal (切換 設定模式)
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (9)

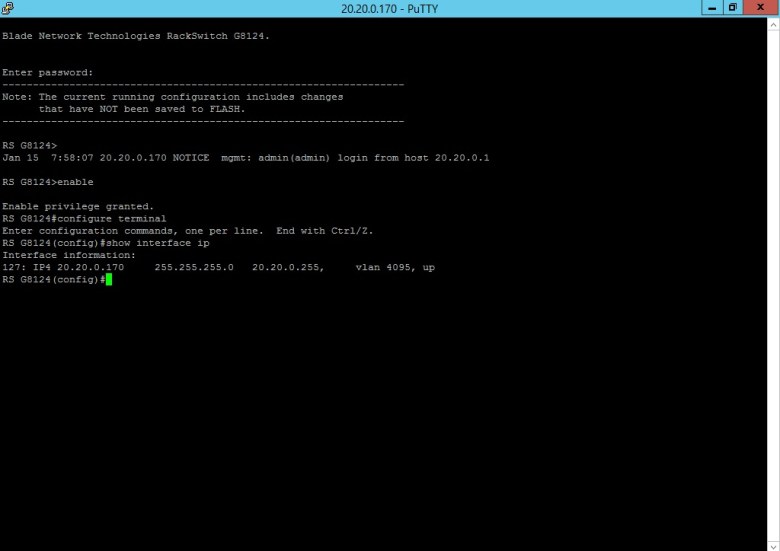

輸入 Show interface ip (取得 目前 Interface 資訊)
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (10)

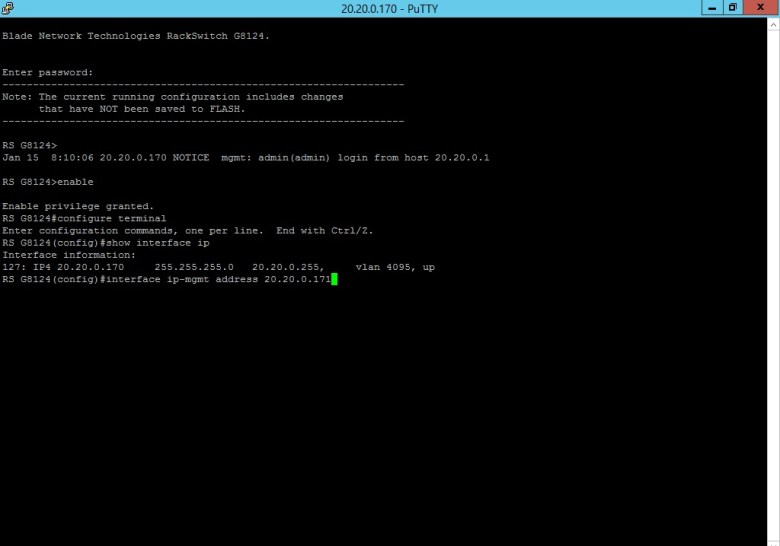

輸入 interface ip-mgmt address 20.20.0.171 (進行變更 IP address)
[ Ps.此動作為 20.20.0.170 變更至 20.20.0.171 位址 ]
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (11)

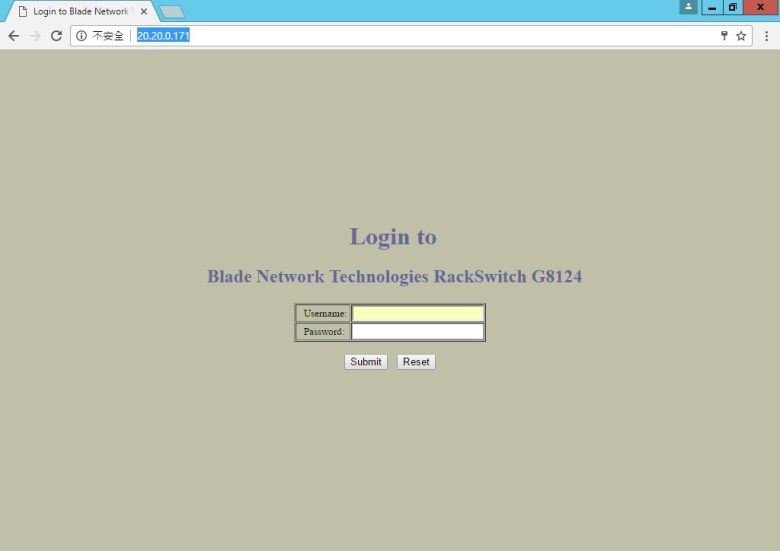

開啟 IE or Google Chrome
輸入 20.20.0.171
確認 Login to Blade Network Technologies RackSwitch G8124 (首頁)
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (12)

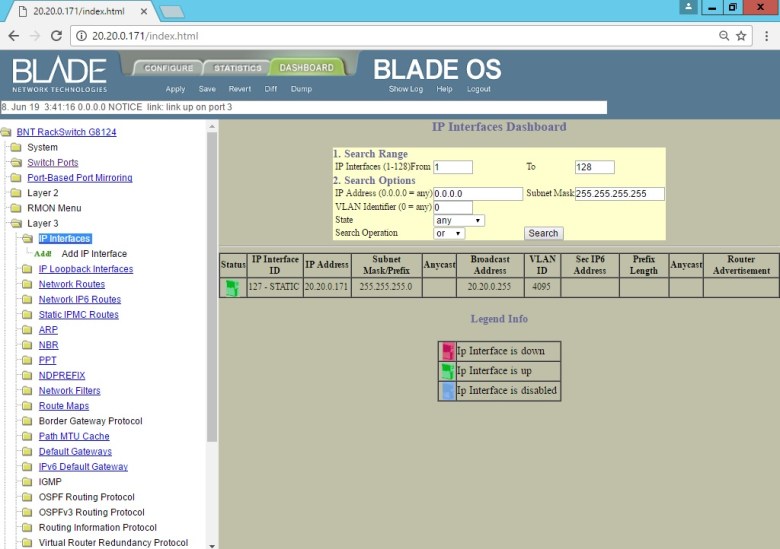

登入 admin
點選 BNT RackSwitch G8124
點選 Layer 3
點選 IP Interfaces
確認 目前 IP Address 為 20.20.0.171 (DASHBOARD)
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (13)

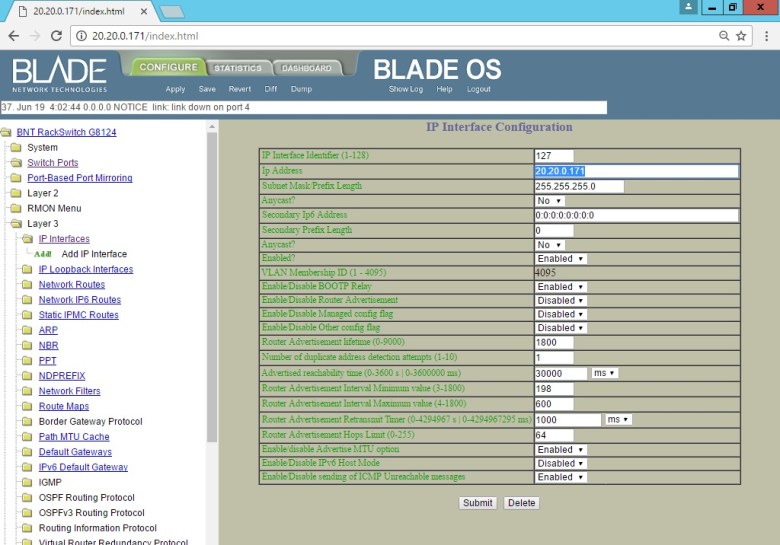

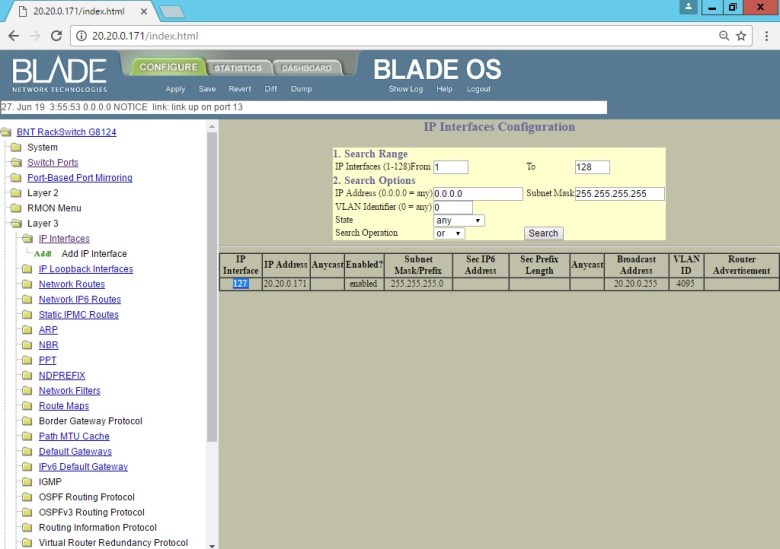

點選 CONFIGURE
點選 IP Interface
點選 127
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (14)

[ Ps.在此如同可以直接進行更改設定值 ]
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (15)

[ PuTTY 變更 IP Address Mgmt ]
輸入 interface ip-mgmt address 20.20.0.171 255.255.255.0 enable
點選 Enter
[ Ps.再次說明 剛開始取得設備時 可以直接下參數進行設定 ]
Set BLADE RackSwitch G8124 (PuTTY change IP Address Mgmt) (16)
