設定 BLADE RackSwitch G8124 (刪除 VLAN)

[ 刪除 已新增 VLAN ]
點選 BNT RackSwitch G8124
點選 Layer 2
點選 Virtual LANs

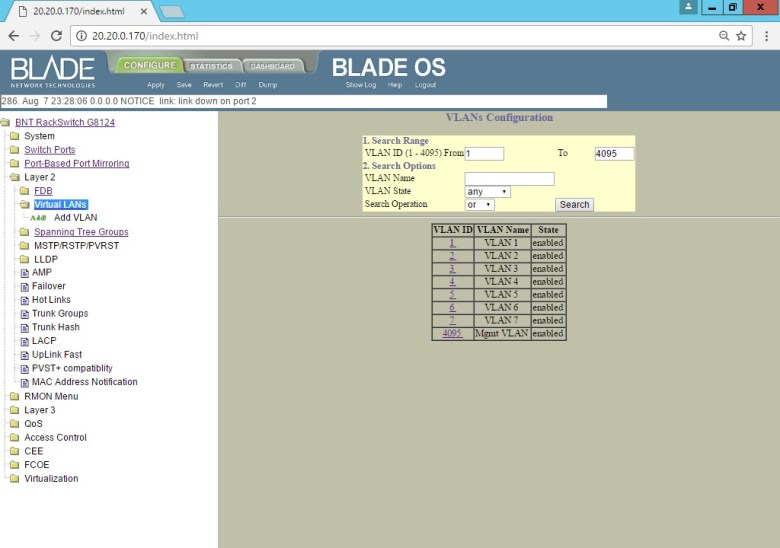

Set BLADE RackSwitch G8124 (delete VLAN) (1)

輸入 Search Range (VLAN ID 搜尋範圍)
輸入 VLAN Name (VLAN 7)
點選 Search
[ Ps.在此舉例 要刪除 VLAN 7 的 Config (所以要記得當初設定的名稱) ]

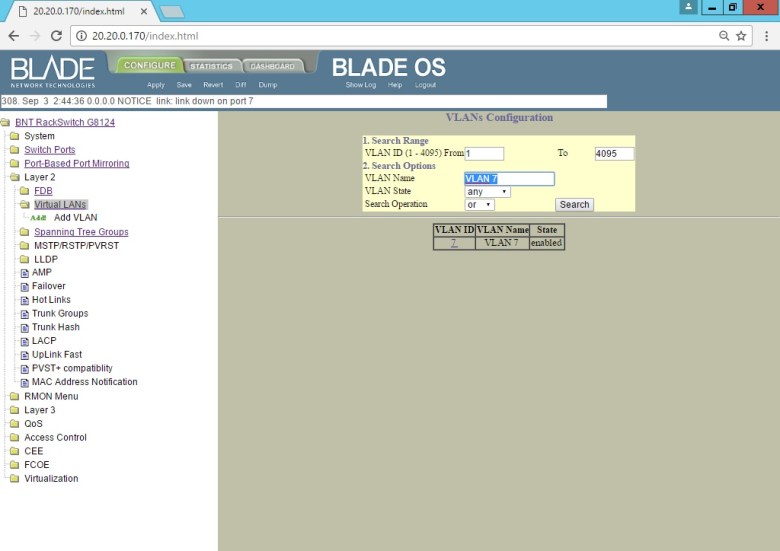

Set BLADE RackSwitch G8124 (delete VLAN) (2)

點選 VLAN ID (7)
目前 VLAN 7 狀態 Enabled

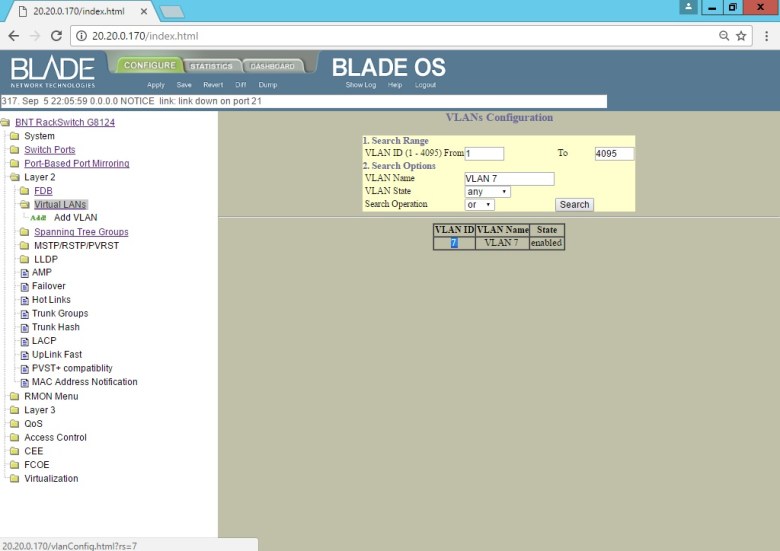

Set BLADE RackSwitch G8124 (delete VLAN) (3)

目前 Ports in Vlan (Port 1 – 4)

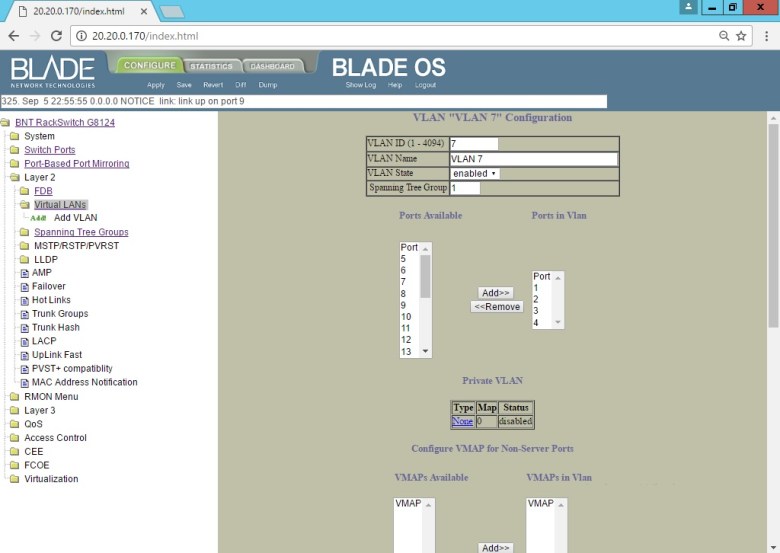

Set BLADE RackSwitch G8124 (delete VLAN) (4)

點選 disabled
Set BLADE RackSwitch G8124 (delete VLAN) (5)

點選 Submit

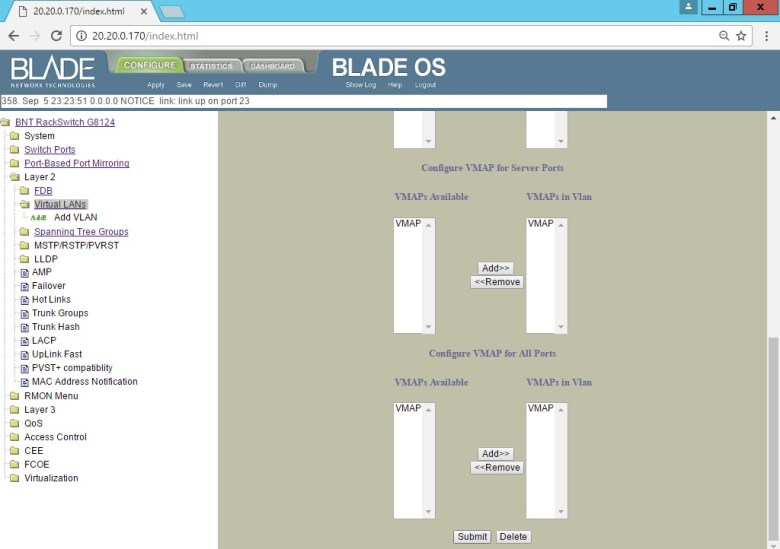

Set BLADE RackSwitch G8124 (delete VLAN) (6)

點選 Save
點選 Apply
[ Ps.進行 VLAN State 設定 disabled (測試是否為要刪除的 Config) ]

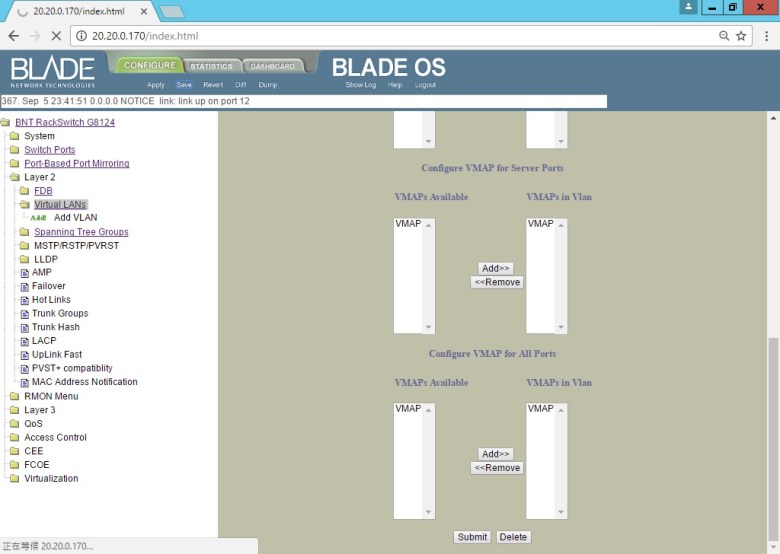

Set BLADE RackSwitch G8124 (delete VLAN) (7)

點選 Delete
點選 Save
點選 Apply

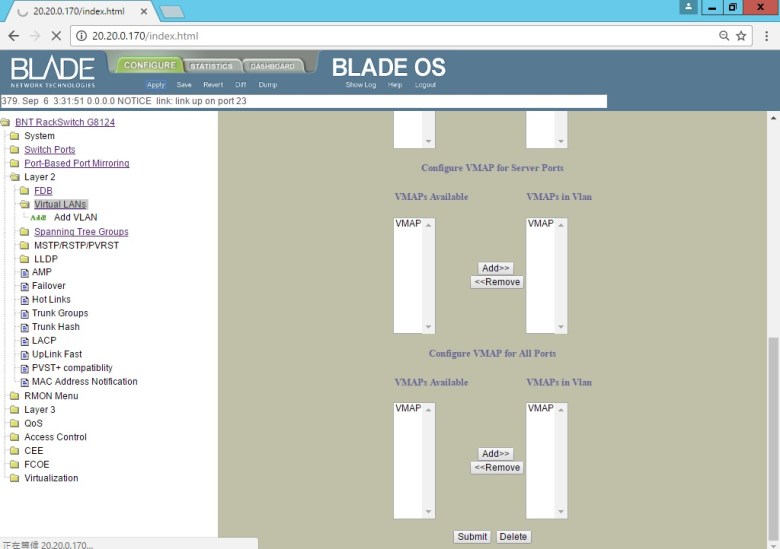

Set BLADE RackSwitch G8124 (delete VLAN) (8)

確認 目前 VLAN 7 (已被刪除)

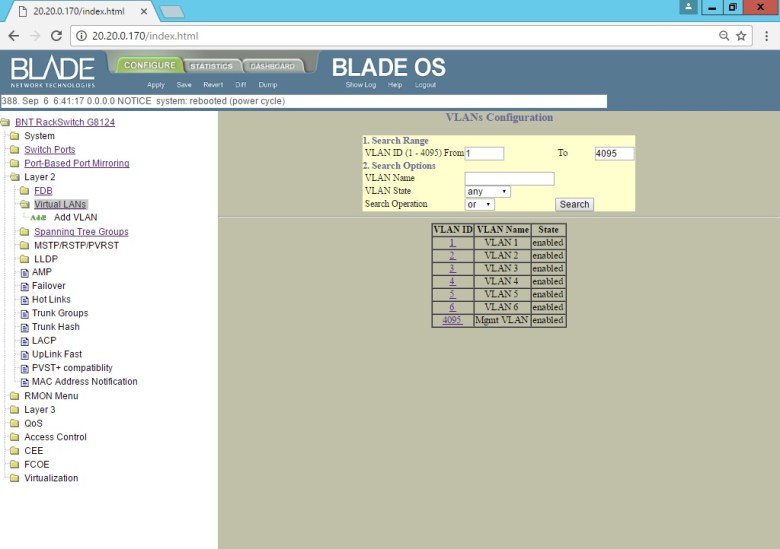

Set BLADE RackSwitch G8124 (delete VLAN) (9)
