設定 BLADE RackSwitch G8124 (新增 VLAN)

[ 介紹 BLADE RackSwitch G8124 ]

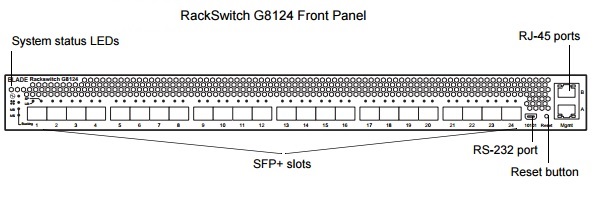

如圖是 Front Panel 的簡介
在設定前請確認 Port 1 – Port 24 (燈號 正常)
以及 RJ-45 Port 必須接 LAN to Server (進行設定 Console)

開啟 IE or Google Chrome 的瀏覽器
輸入 預設IP位置 (本篇 IP Address 已設定為 20.20.0.170)
[ 採購全新設備時 先最好使用 PuTTY Console 進行設定 ]

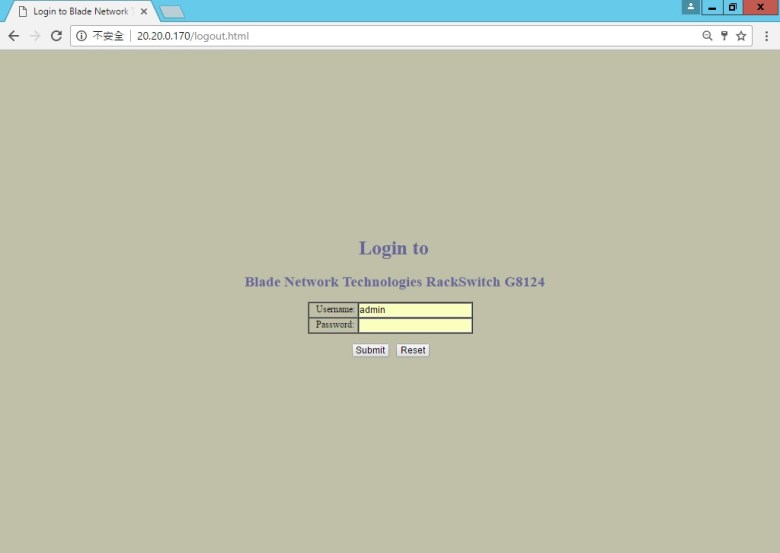

輸入 Username (預設 admin)
輸入 Password (預設 admin)
點選 Submit

等待 Succesfully Logged in.

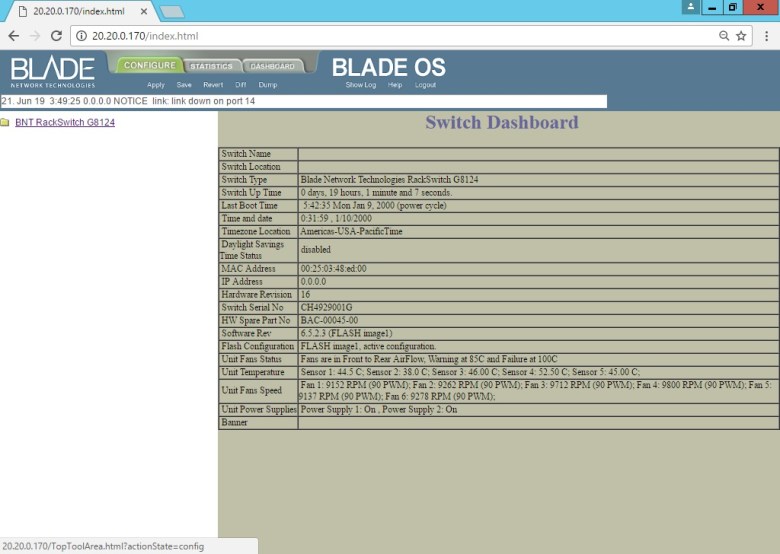

進入到 BLADE OS 的首頁

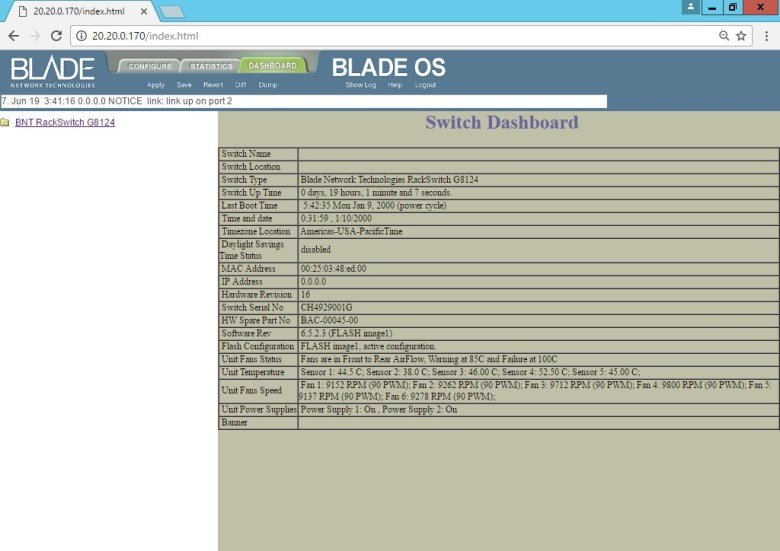

最上 UI 介面 (綠色 Button) 為 DASHBOARD 模式
確認 目前 Type (機器類型)
確認 目前 Up Time (使用時間)
確認 目前 Fans Status (風扇溫度設定)
確認 目前 Fans Speed (風扇的轉速)
確認 目前 Power Supplies (電源供應器是否正常)

[ 新增 VLAN ]
最上 UI 介面 (綠色 Button) 更改為 CONFIGURE 模式
[ Ps.在此說明 有設定過 Cisco SW 沒有UI時候 需要 Enable … ]

點選 BNT RackSwitch G8124
[ 設備可以支援 Layer 2 and Layer 3 和 FCOE …等等 ]

點選 Layer 2

點選 Virtual LANs

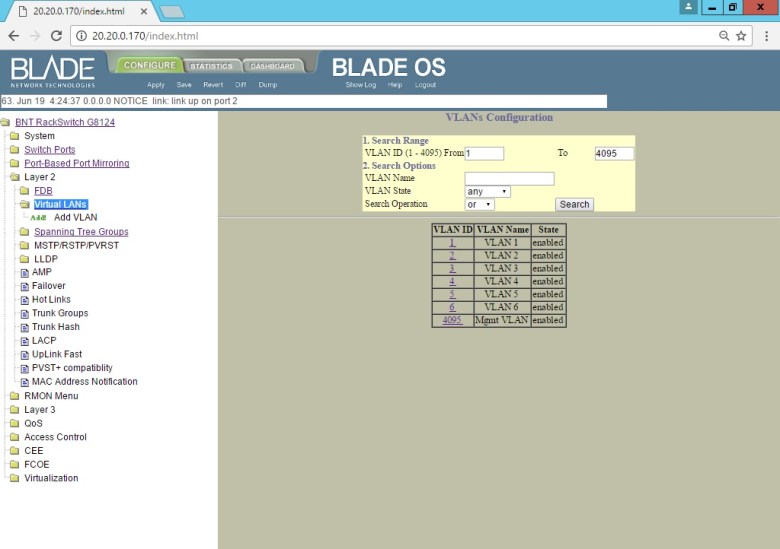

預設 VLAN 1 (所有 Port 為 1 – 24) 可以進行互相溝通
[ Ps.在預設 SW 設定 VLAN 1 是存在的 目前本篇已經設定好 VLAN ID 1 – 6 (Enable) ]

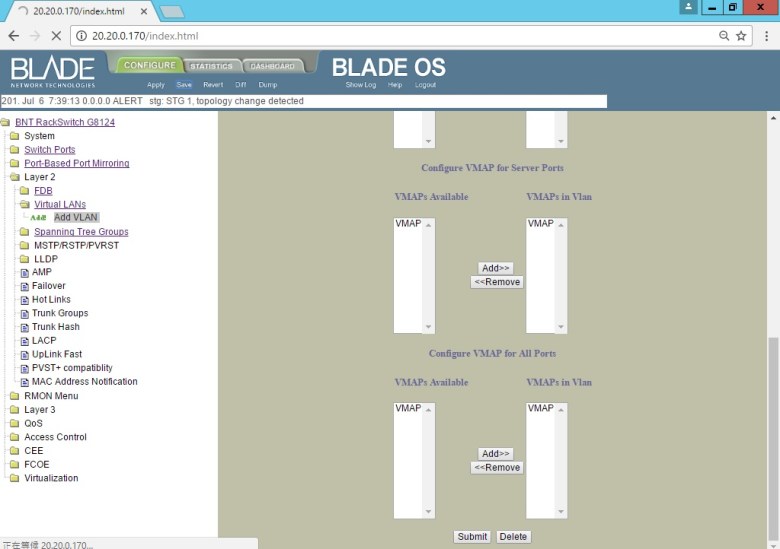

點選 Add VLAN
[ Ps.底下有 Add VLAN 可以新增多筆 進行設定 Port VLAN ]

輸入 VLAN ID
輸入 VLAN Name (請輸入 未來方便識別的啟用設定檔)
點選 VLAN State (enabled)
輸入 Spanning Tree (1)

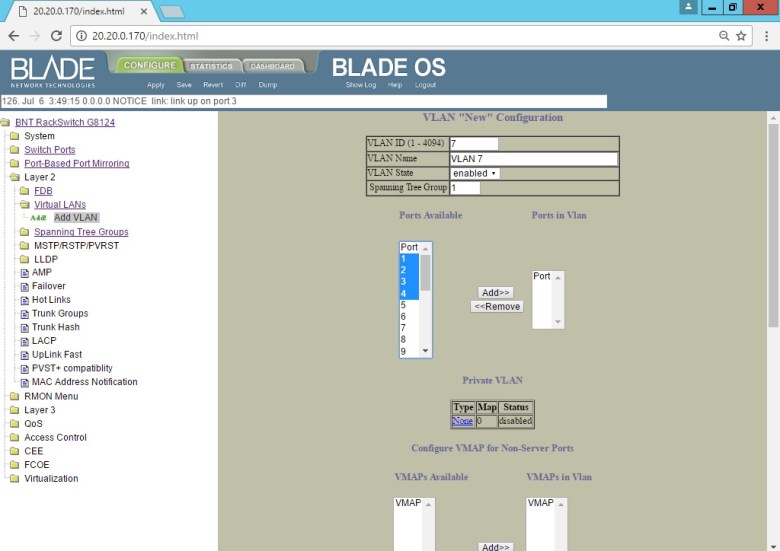

點選 Port 1 – 4 (按住 Shift)
點選 Add

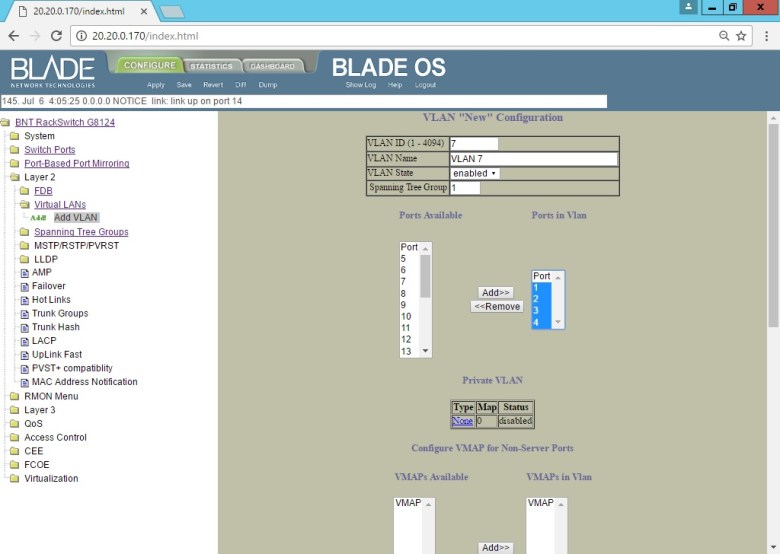

確認 Port 1 – 4 (已選取)

[ Ps.如 Config (VLAN State) 可以先選擇 Disabled 在設定完畢一起啟動 ]

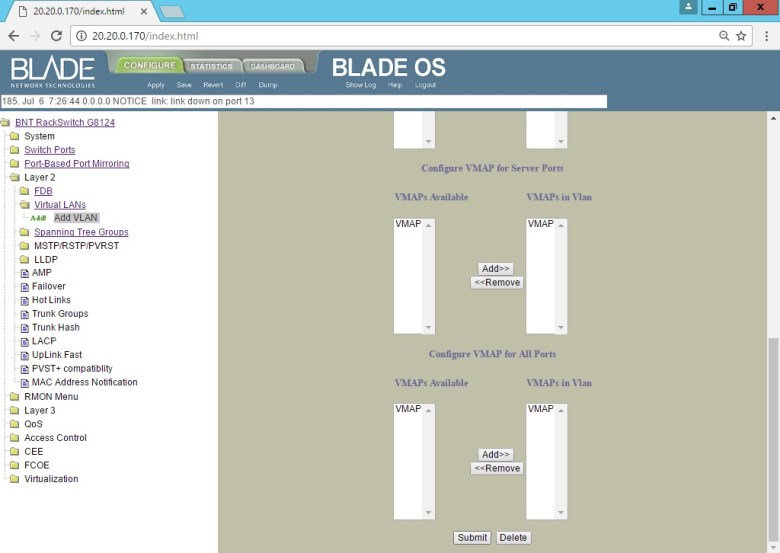

點選 Submit

點選 Save

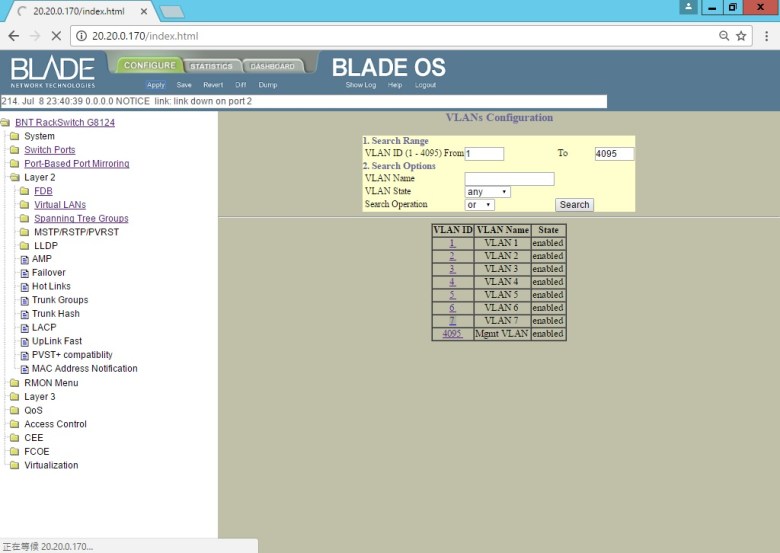

點選 Apply (進行設定生效)
[ Ps.在此需記得點選 否則會沒有發現有無啟動 ]
