設定 Microsoft Azure Site Recovery “Cloud Virtual Machine Replication to On-Premise" (變更 PIT 並認可 且完成移轉)

[ 介紹 RecoveryServicesvaults 更多資訊 (Cloud VM Replication to On-Premise) ]
點選 更多資訊
確認 變更 PIT
確認 認可
確認 完成移轉
[ Ps.(說明) 測試 三項功能 作用方式 (雲端虛擬主機 複寫至 內部部署主機) ]

[ 設定 變更 PIT 功能 ]

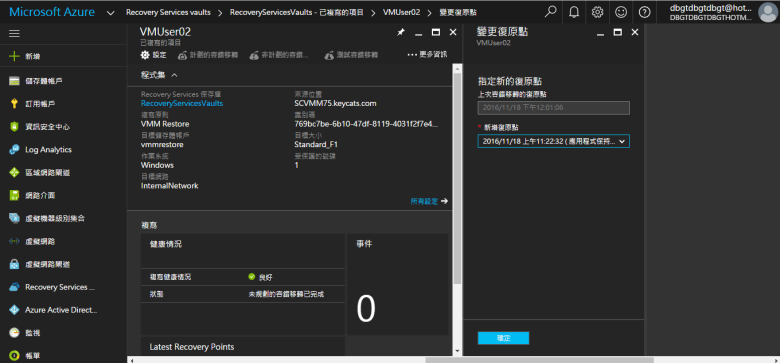

點選 變更 PIT
[ Ps.使用 “舊" 復原點 Microsoft Azure Virtual Machine 並讓設定檔還原 ]

點選 選取
[ Ps.可以選擇 上次復原點 時間 ]

點選 舊的復原點
點選 確定
[ Ps.可以復原至舊版本的設定檔案 ]

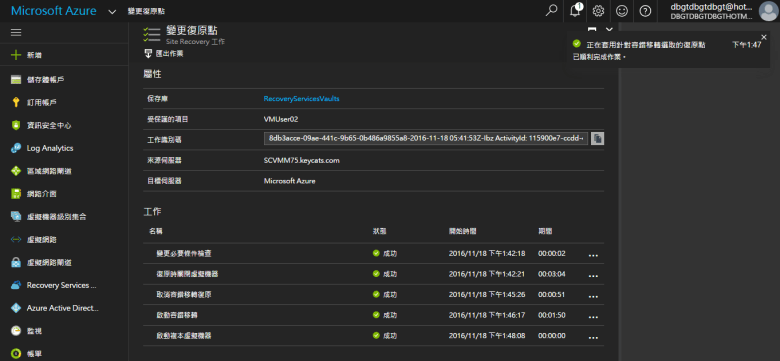

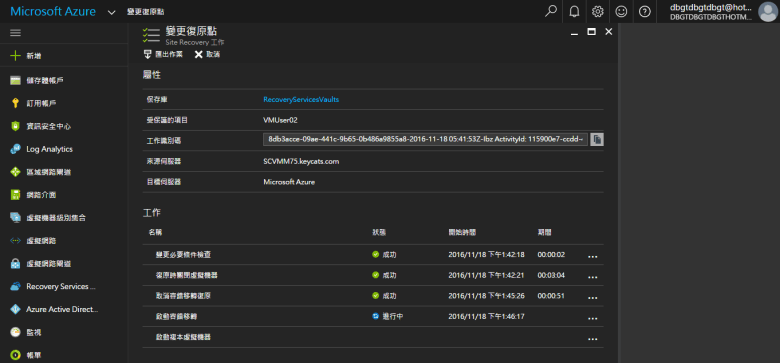

等候 正在套用復原點

等候 狀態

等候 復原時 關閉虛擬機器

等候 啟用容錯移轉 進行中

確認 套用容錯移轉 復原點 成功

點選 虛擬機器
點選 概觀
確認 公用 IP 位址 (已取消)
[ Ps.將先前設定的 參數值 已被刪除 (舉例 計劃性移轉完成後 設定 “公用 IP" 復原至先前模式) ]

[ 設定 認可 功能 ]
點選 認可
點選 確定
[ Ps.(注意事項) 使用 " 認可 " 虛擬機器 則將 無法變更 虛擬機器 復原點 (認可 雲端的VM 並反向複寫至 地端的VM) ]

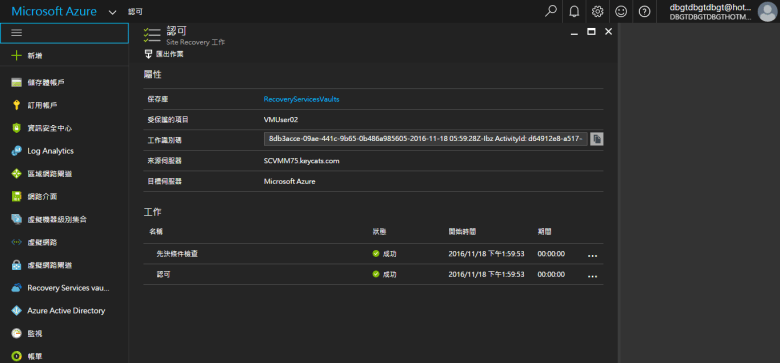

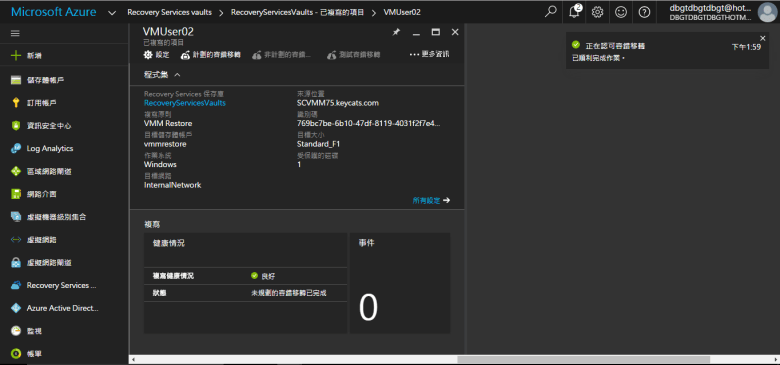

等候 正在認可容錯移轉

確認 已完成
[ Ps.(說明) 此 計劃的容錯移轉 選項 (已改變為 Microsoft Azure 到 SCVMM) ]

確認 認可 已完成

[ 進行 Microsoft Auzre “計劃的容錯移轉" 功能 (VMUser02) ]
[ (備註) 設定 Microsoft Azure 到 System Center VMM (雲 到 地) ]
點選 VMUser02

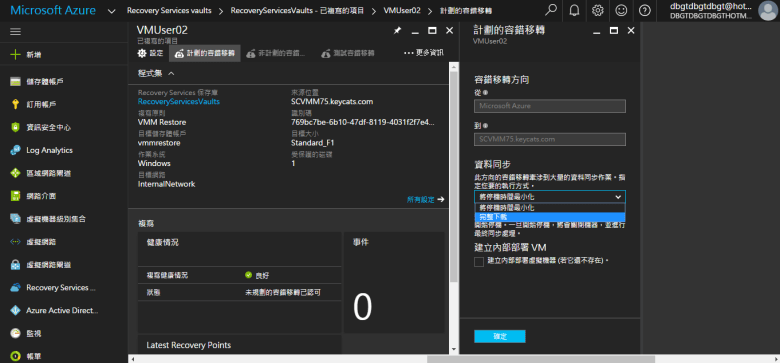

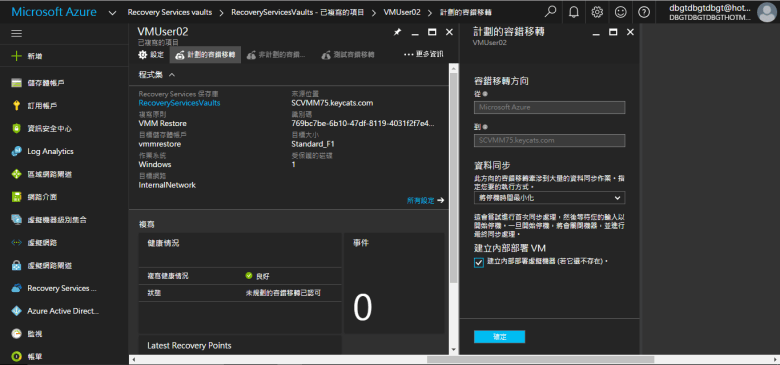

點選 計劃的容錯移轉
確認 容錯移轉方向 (已改變 Microsoft Azure 到 SCVMM)
[ Ps.已認可完成 Microsoft Azure VM 如要 復原 “本地端" 虛擬機器 一定要執行 “認可" ]

選擇 將停機時間最小化 (或 完整下載)
[ Ps.(說明) 此方向的容錯移轉牽涉到 “大量的資料同步作業" ]

[ Ps.(完整下載) 會關閉虛擬機 並嘗試完整下載資料 (動作會很長) ]

勾選 建立內部部署虛擬機器 (若它還不存在)
[ Ps.(說明) 建立至內部 虛擬機器 (部署流程) ]

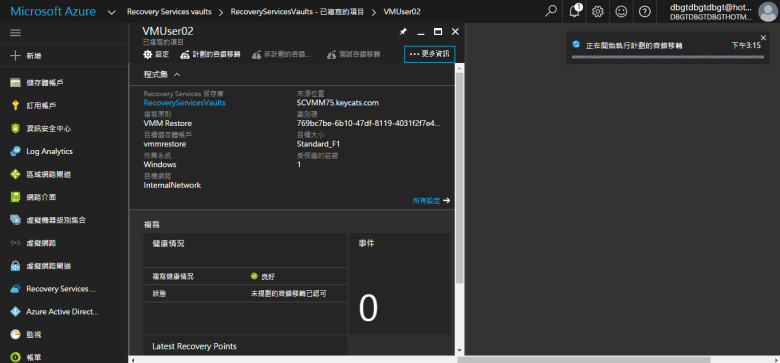

等候 正在開始執行容錯移轉

等候 正在準備內部部署虛擬機器

等候 起始資料同步

等候 正在監視資料同步

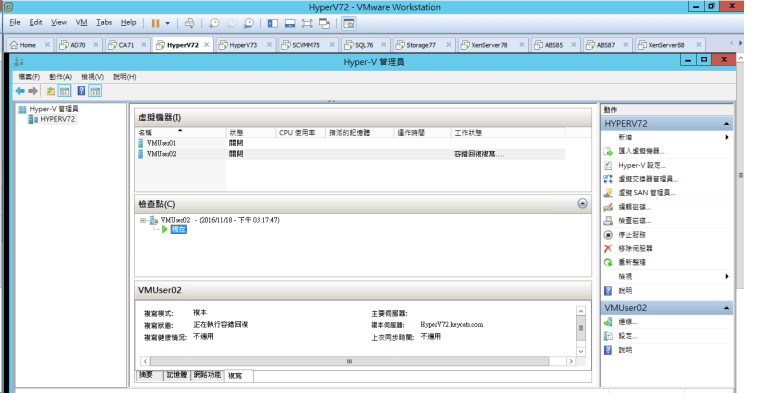

開啟 HyperV72.keycats.com
確認 VMUser02 工作狀態 (容錯回復複寫中)

等候 使用者輸入
[ Ps.(說明) 進行 監視資料同步 (花費時間 1小時18分) ]

確認 容錯回復完成

點選 虛擬主機
點選 開機診斷
確認 系統正在運行
[ Ps.後續 需要停止 此虛擬機器 ]

點選 完成容錯移轉

點選 是
[ Ps.(說明) 開始停機 Microsoft Azure VM (VMUser02) 部署至內部 ]

等候 繼續

等候 正在啟動虛擬機器 容錯移轉

點選 虛擬機器
點選 VMUser02
確認 已停止 (已解除配置) (關機中)
[ Ps.(說明) 進行 容錯回復 在 Microsoft Azure 上 VMUser02 (虛擬機器) 進行關機切換 “本地端" 交接服務 ]

確認 VMUser02 複寫狀態 (正在執行容錯回復)

等候 容錯回復複寫中

等候 啟用複寫
確認 複本伺服器 (已變更為 Microsoft Azure)
[ Ps.(說明) 複本伺服器 已交給 Microsoft Azure 雲端 ]

[ Ps.(說明) 進行 最終容錯回復時 出現 錯誤識別碼 (20018) ]

[ Ps.(錯誤識別碼 20018) 保護實體失敗 查看建議 檢查 VMUser02 (虛擬機器) 是否在 “執行複寫" 狀態 ]

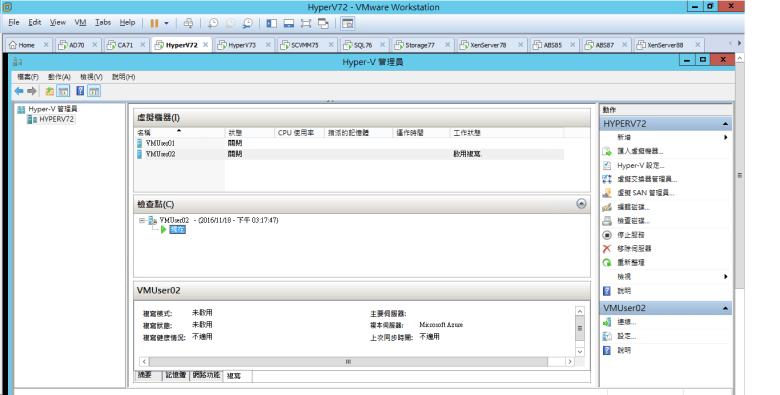

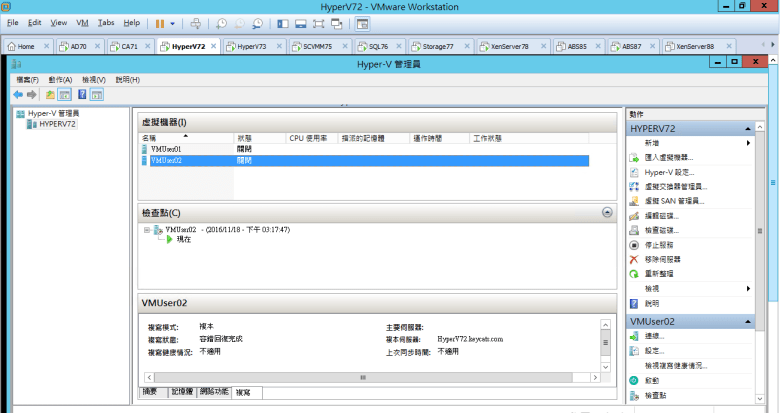

開啟 HyperV72 伺服器主機
確認 VMUser02 複寫狀態 (擱置中)

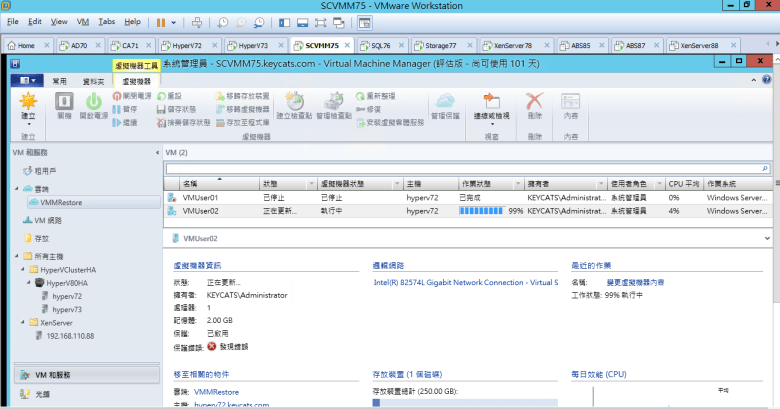

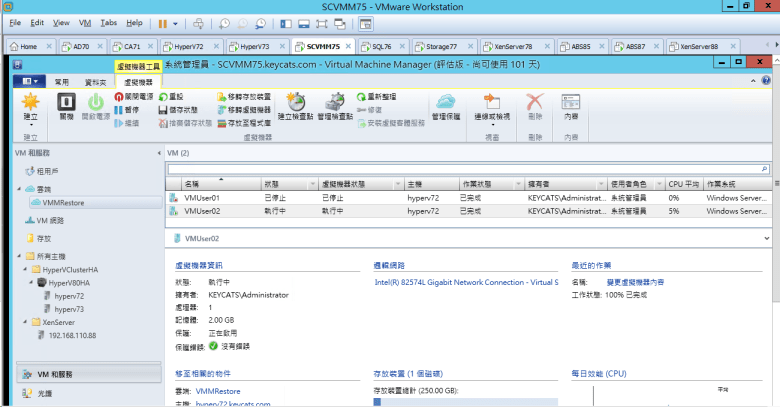

開啟 SCVMM75.Keycats.com (SCVMM 主控台)
點選 VMUser02
點選 開啟電源

點選 VMUser02
點選 內容
點選 狀態 (發現 狀態 “離線")
[ Ps.(說明) Hyper-V Recovery Manager 資訊 說明錯誤 (保護失敗原因) ]

開啟 Microsoft Azure (https://Portal.Azure.com)
點選 RecoveryServicesvaults
點選 VMUser02

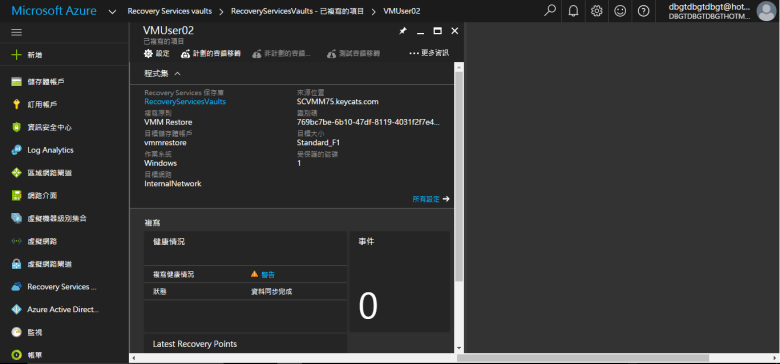

[ Ps.發現 複寫健康情況 (警告) ]

點選 警告
[ Ps.(說明) 查看建議 請停用 虛擬機器 的保護 再次啟用 SCVMM (VMUser02) “管理保護" ]

[ 開啟 VMUser02 虛擬機器 重新啟動 管理保護 (反向複寫至 Microsoft Azure) ]
開啟 SCVMM75.Keycats.com (SCVMM 主控台)
確認 VMUser02 (虛擬機器 執行中)

點選 管理保護

取消勾選 啟用此虛擬機器的 Hyper-V Recovery Manager 保護
[ (說明) 在此步驟 應該在 https://Portal.Azure.com 點選 反轉複寫方向 (雲對地 更改為 地對雲) ]
[ Ps.此步驟為 取消 VMUser02 虛擬機器保護 至 Microsoft Azure ]

[ Ps.(說明) 未執行前 (地 對 雲) 反向複寫 至 Microsoft Azure ]

點選 是

點選 確定

等候 更新中

點選 重新整理
確認 狀態 (正在停用保護)

點選 VMUser02
點選 管理保護

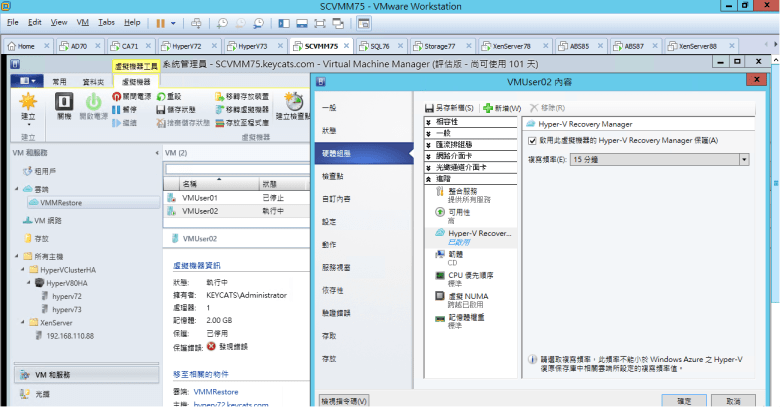

勾選 啟用此虛擬機器的 Hyper-V Recovery Manager 保護
點選 確定

等候 更新中

點選 重新整理
確認 VMUser02 狀態 (已同步處理 0%)

開啟 SCVMM75.Keycats.com
確認 VMUser02 保護錯誤 (沒有錯誤) (正在啟用)

點選 VMUser02
點選 內容

點選 狀態
確認 Hyper-V Recovery Manager 資訊 (正在啟用)
確認 錯誤 (無)
[ Ps.(說明) 複寫狀態 “等候初始複寫" 準備進行 複寫至 Microsoft Azure ]

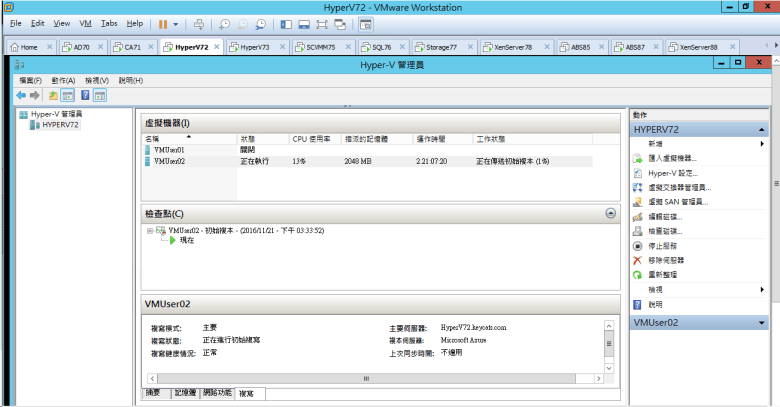

開啟 HyperV72.Keycats.com
確認 VMUser02 (已建立 初始複本) 進行初始化複寫中

確認 複寫狀態 (複寫已啟用)
確認 上次同步時間 2016/11/21 下午 05:20:47 (已同步)
[ Ps.此步驟需等待完畢同步 需一段時間 ]

開啟 SCVMM75.Keycats.com
點選 VMUser02
點選 內容
確認 上次同步處理 2016/11/21 下午 05:05:47 (已同步)

點選 VMUser02
[ (注意) 需工作狀態 傳送初始複本 完成後 才可以進行設定 (複寫健康情況 良好) ]
[ Ps.(說明) 在 Microsoft Azure 被要求需在 “執行故障轉移" 之前配置 “資源群組" ]

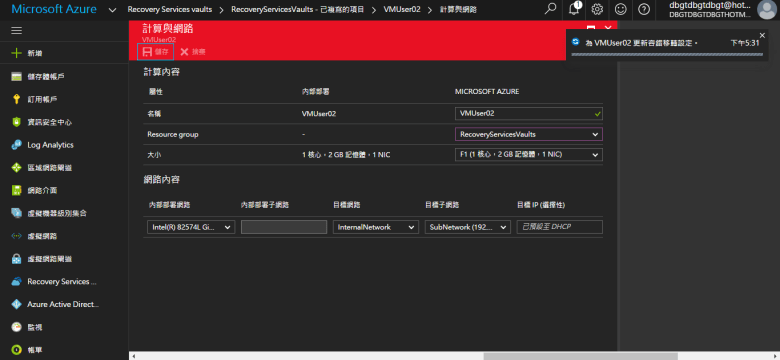

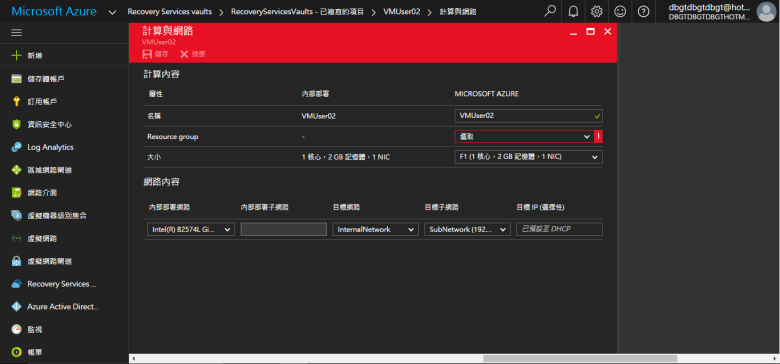

點選 Resource group (選取)

點選 RecoveryServicesVaults (資源群組)
點選 儲存
[ Ps.(說明) 進行故障移轉 會建立在 Microsoft Azure 上 (名稱 和 儲放資源群組位置 和 虛擬機器大小) ]

等候 更新中

確認 更新容錯移轉設定完成

確認 已更新虛擬機器屬性

點選 RecoveryServicesvaults

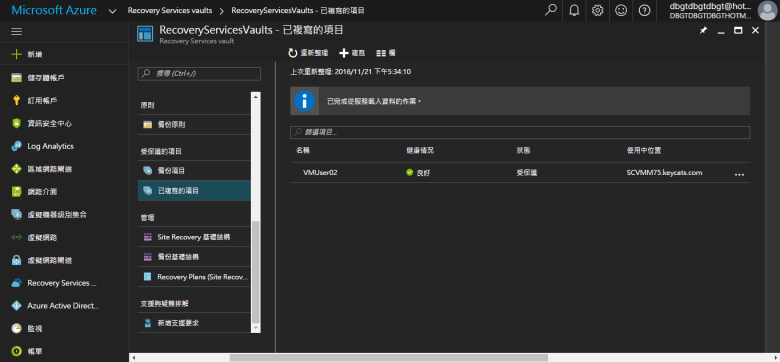

點選 已複寫的項目
確認 VMUser02 (健康情況 良好) (狀態 受保護)

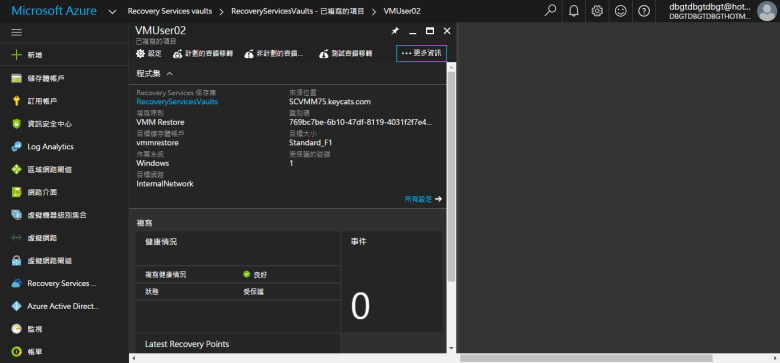

點選 VMUser02
確認 來源位置 SCVMM75.Keycats.com (地 對 雲)
[ Ps.(說明) 已重新複寫至 Microsoft Azure 的 RecoveryServicesvaults ]

[ Ps.點選 更多資訊 則無法變更 “請求項目" 需要再次進行 “計劃" 或 “非計畫的容錯移轉" ]

[ 設定 完成移轉 功能 ]

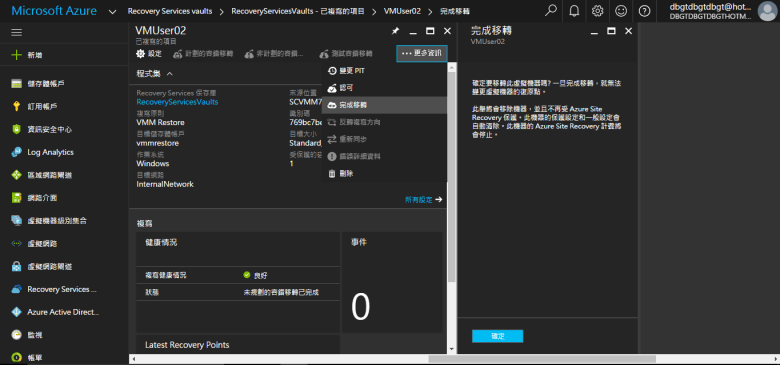

點選 完成移轉 (Complete Migration)
[ (注意) 進行此動作代表著 地面端 VM 將不再受 Azure Site Recovery 保護 (連同 RecoveryServicesvaults 計費將停止) ]
[ Ps.使用 " 完成移轉 " 將會 移除虛擬機器 並 " 不再受 Azure Site Recovery 保護 " 並此機器會自動清除 ]

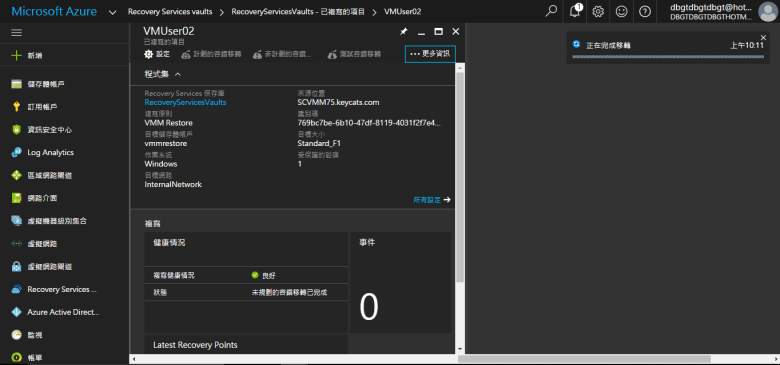

等候 正在完成移轉

等候 進行中 (停用來源位置上的保護)

確認 狀態 成功

點選 RecoveryServicesVaults
點選 已複寫的項目
確認 VMUser02 (已斷開保護)
[ Ps.(說明) 已停止 “線上保護" 備份 復原點 ]

開啟 SCVMM75.keycats.com
點選 VM 和服務
點選 雲端 (VMMRestore)
點選 VMUser02

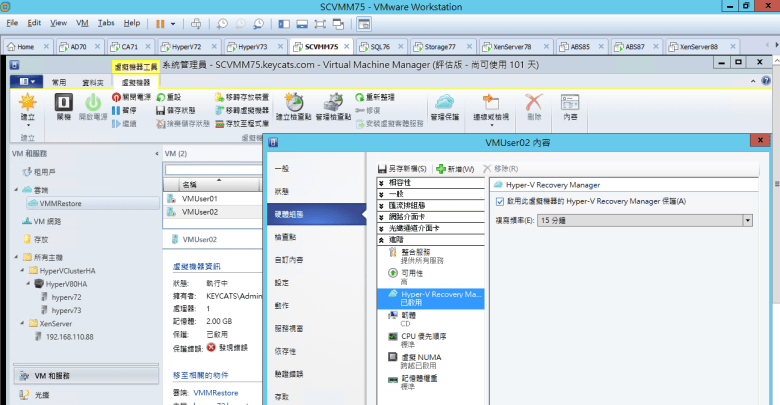

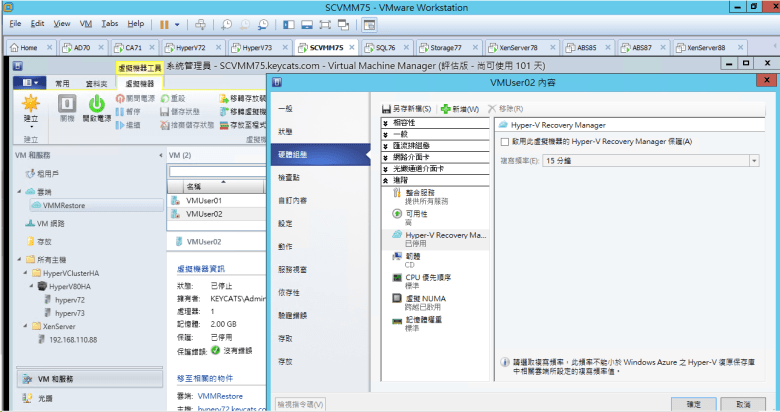

點選 管理保護 (或 內容)

確認 啟用此虛擬機器的 Hyper-V Recovery Manager 保護 (已停止)
[ Ps.已停止線上保護 ]

開啟 https://Portal.Azure.com
點選 資源群組 (RecoveryServicesVaults)
點選 概觀
[ Ps.(說明) 原先進行 “計劃" 或 “非計劃的容錯移轉" 的虛擬機器 都將會存在於 Microsoft Azure (RG) ]
