設定 System Center 2012 R2 Virtual Machine Manager (註冊 SCVMM 連接至 Microsoft Azure Site Recovery)

系統架構圖

[ 新增 Azure Recovery Services vaults 服務 ]
開啟 https://Portal.Azure.com

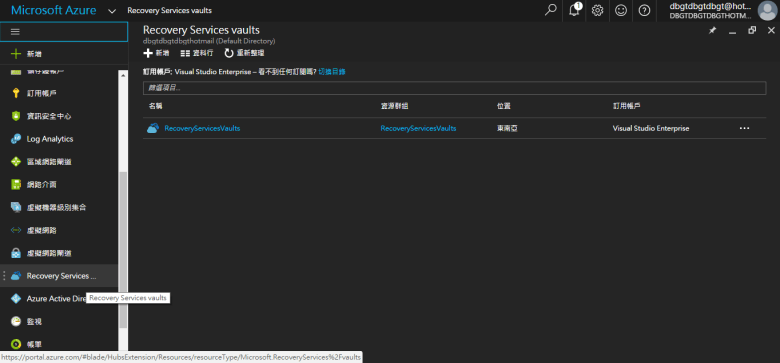

點選 Recovery Services vaults

點選 RecoveryServicesVaults (已新增)

點選 Site Recovery 基礎結構 (管理)
點選 VMM 伺服器

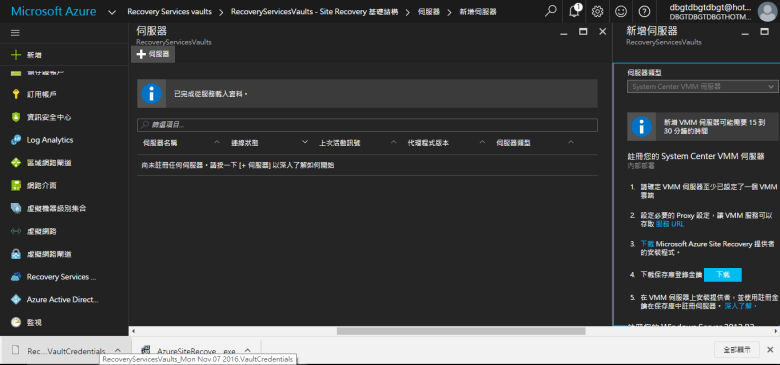

點選 新增伺服器 (System Center Virtual Machine Manager)

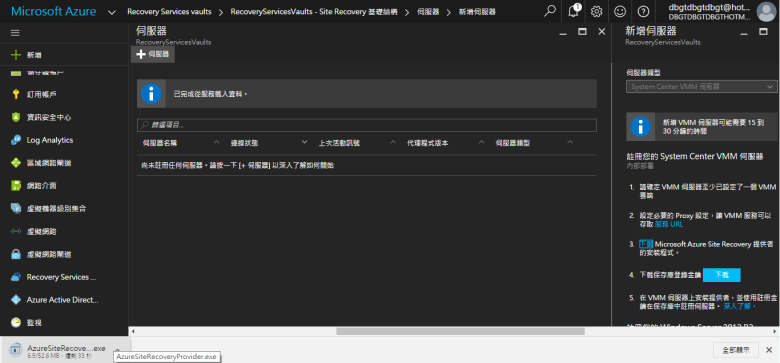

點選 下載 (Microsoft Azure Site Recovery 提供者的安裝程式)
確認 AzureSiteRecoveryProvider.exe (下載中)

點選 下載 (保存庫登錄金鑰)
確認 RecoveryServicesVaults_Mon Nov 07 2016.VaultCredentials (已下載)

開啟 SCVMM75.Keycats.com
確認 檔案已存放至 SCVMM 伺服器主機中

[ 安裝 Azure Site Recovery 至 SCVMM75.Keycats.com ]
點選 AzureSiteRecoveryProvider.exe
點選 確定
[ Ps.注意 安裝時必須停止 SCVMM 服務 ]

點選 開啟 (建議)
點選 下一步

點選 瀏覽 (自訂安裝位置)
點選 安裝
[ Ps.預設值 C:\Program Files\Microsoft System Center 2012 R2\Virtual Machine Manager ]

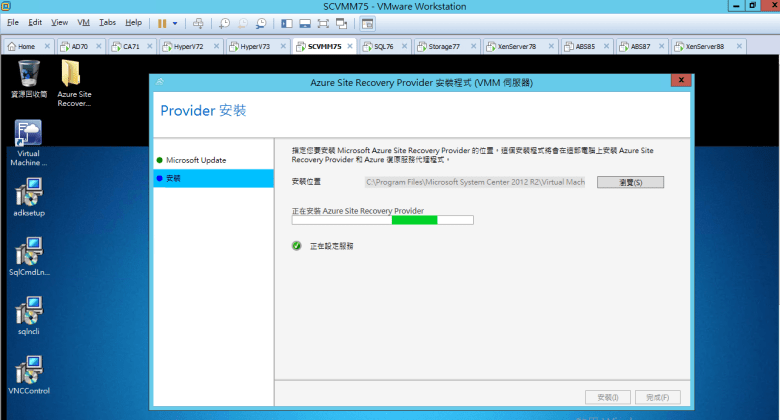

等候 正在安裝 AzureSiteRecoveryProvider (設定服務中)

確認 安裝 已完成

[ 註冊 System Center Virtual Machine Manager 至 Microsoft Azure Site Recovery ]
點選 登錄

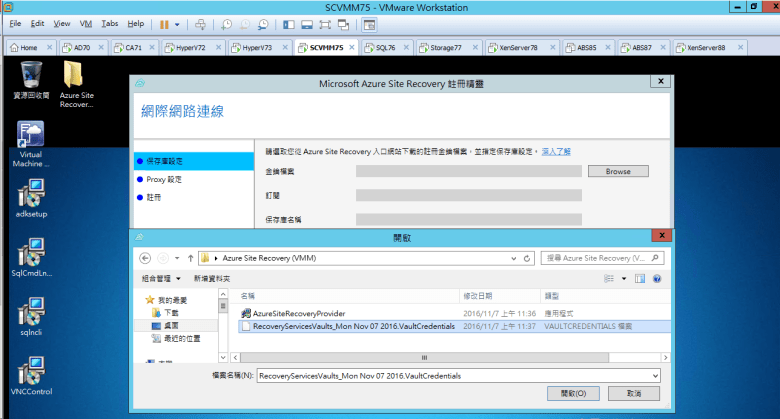

點選 Browse

點選 RecoveryServicesVaults_Mon Nov 07 2016.VaultCredentials
點選 開啟
[ Ps.已下載的 保存庫登錄金鑰 ]

確認 金鑰檔案 (金鑰名稱)
確認 訂閱 (管理者帳號)
確認 保存庫名稱 (Azure存放位置的名稱)
輸入 SCVMM75.keycats.com (顯示至 Microsoft Azure Portal)
點選 下一步

點選 使用 Proxy 伺服器連線到 Azure Site Recovery (或 不使用)
點選 下一步
[ Ps.如使用 Proxy Server 請設定位址 ]

點選 不使用 Proxy 伺服器連線到 Azure Site Recovery
點選 下一步

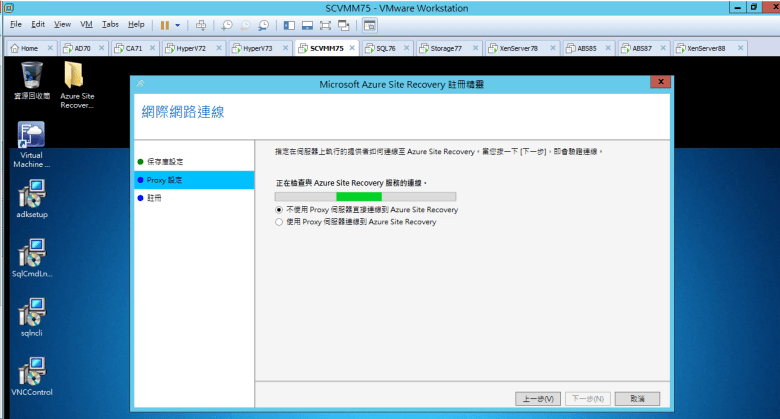

等候 正在檢查與 Azure Site Recovery 服務連線中

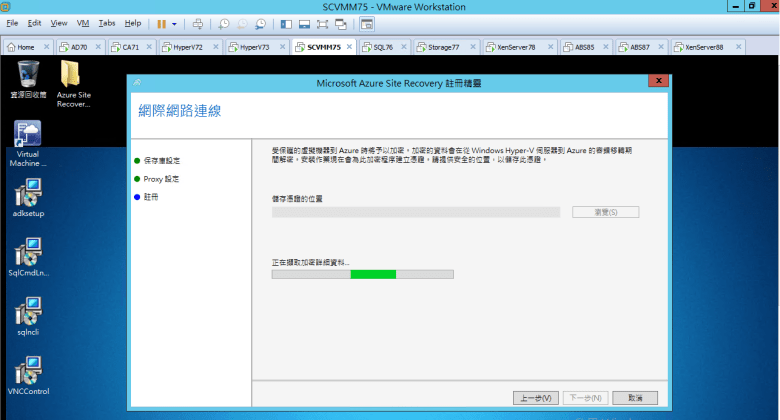

等候 正在擷取加密詳細資料

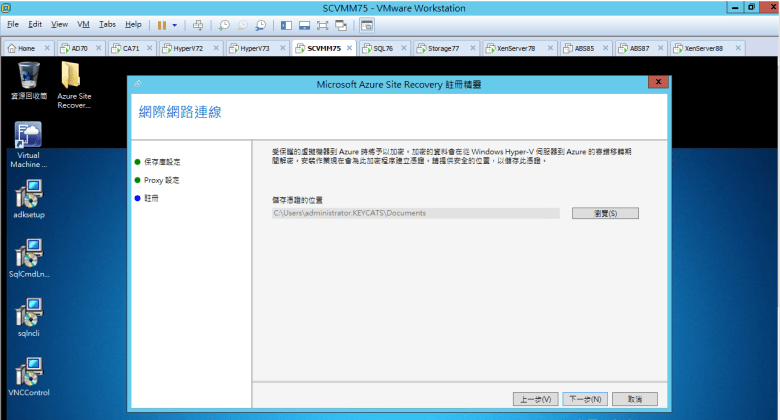

[ Ps.(說明) 儲存憑證的位置 受到保護的虛擬機器到 Azure 時 將予以加密 ]

點選 下一步
[ Ps.在此存放至 桌面 VaultCredentials 資料夾 ]

勾選 請將雲端中繼資料同步至 Site Recovery 入口網站 (關於資料隱私權)
點選 登錄

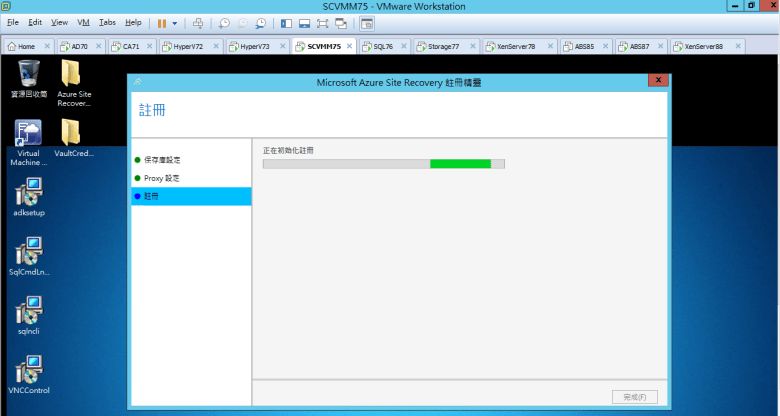

等候 正在初始化 註冊中

等候 正在啟動 ASR 服務

確認 已註冊於 Azure Site Recovery 保存庫中的伺服器
點選 完成

[ 檢查 SCVMM75.Keycats.com 確認註冊 (已成功) ]
開啟 https://Portal.Azure.com
點選 Recovery Services vaults
點選 Site Recovery 基礎結構
點選 VMM 伺服器
確認 SCVMM75.keycats.com (已連接)
[ Ps.代理程式版本 5.1.1700.0 (最新) ]

點選 SCVMM75.keycats.com
確認 名稱 (伺服器識別碼)

開啟 SCVMM75.keycats.com (SCVMM 主控台)
點選 設定
點選 Hyper-V Recovery Manager
[ Ps.(說明) 確認 VMM 伺服器 已登錄 至 RecoveryServicesVaults 資源群組內 ]

[ 安裝 Microsoft Azure Recovery Services 代理程式 (HyperV72) ]
點選 下載 (MARSAgentInstaller.exe)
[ Ps.設定完成 Provider 後續動作 ]

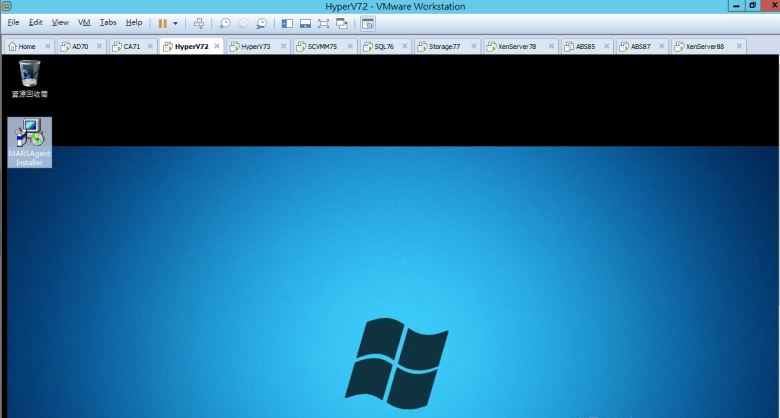

點選 MARSAgentInstaller.exe

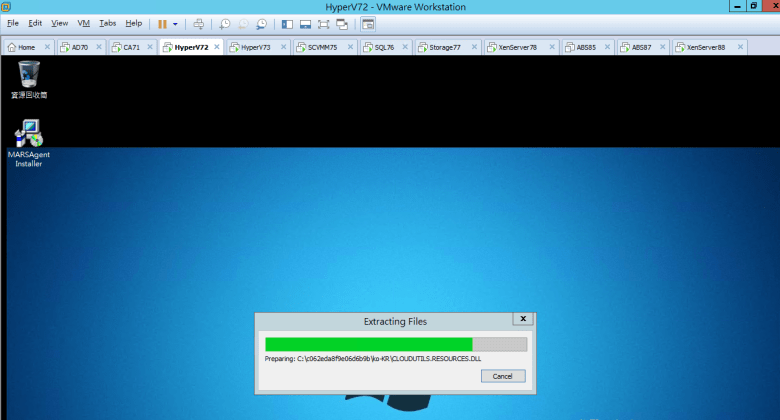

等候 解壓縮檔案中

等候 正在安裝代理程式

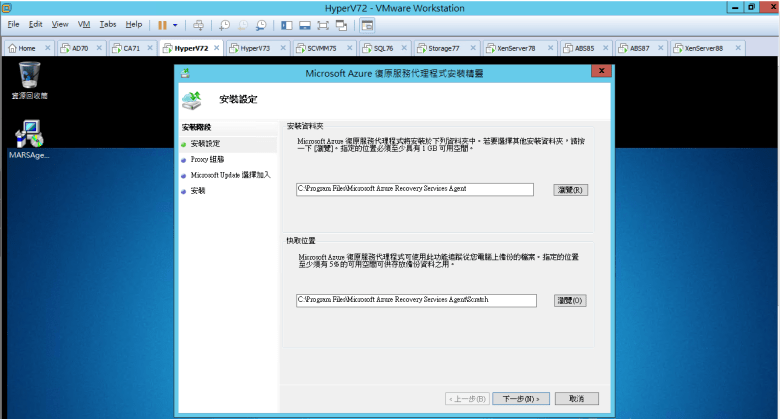

點選 下一步
[ Ps.如需變更安裝位置 請點選瀏覽 ]

點選 下一步
[ Ps.如有 Proxy Server 請設定項目 ]

點選 當我檢查更新時使用 Microsoft Update (建議選項)
點選 下一步

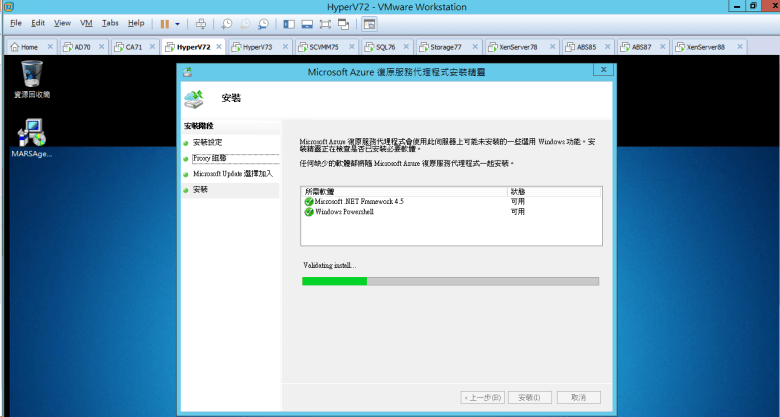

確認 已安裝 Microsoft .NET Framework 4.5 and Windows Powershell 服務
點選 安裝

等候 安裝中

等候 拷貝新檔案

等候 註冊中

等候 空間計算中

確認 已安裝完成
點選 關閉

[ 新增 Microsoft Azure 網路對應 服務 ]
開啟 https://Portal.Azure.com

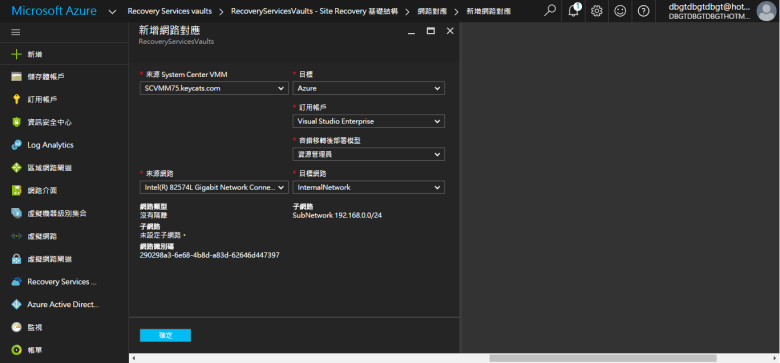

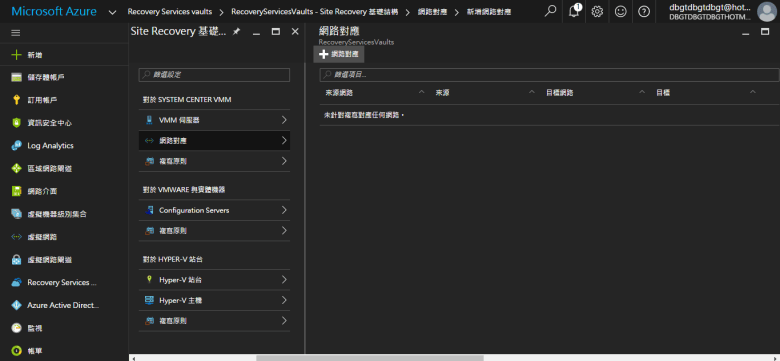

點選 網路對應

選擇 目標 (Azure)
選擇 來源網路 (SCVMM)
選擇 目標網路 (Azure)
點選 確定

確認 已完成建立

[ 新增 Microsoft Azure Site Recovery 複寫原則 (VMM Restore) ]

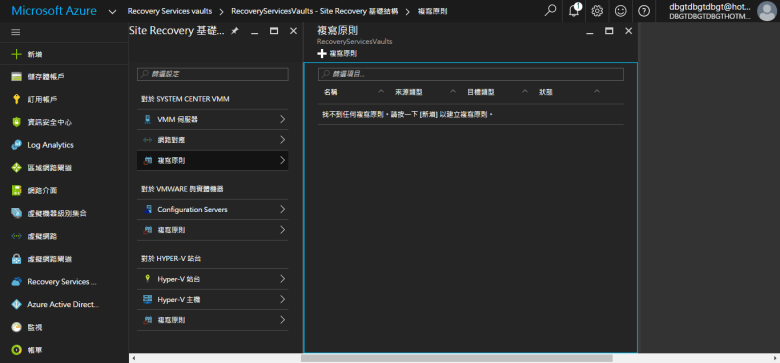

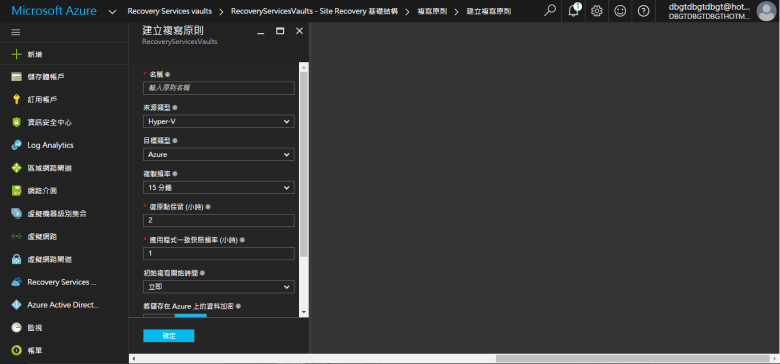

點選 複寫原則

輸入 名稱
選擇 來源類型
選擇 目標類型
選擇 複製頻率
輸入 復原點保留 (小時)
輸入 應用程式一致快照頻率 (小時)
選擇 初始複寫開始時間

確認 是否要加密 Azure 上的複寫資料
[ Ps.此選項 開啟 適用於 " VMM站台 至 Azure " ]

點選 進階 VMM 設定 (選擇性)
[ Ps.(說明) 哪些人可以啟用虛擬機器複寫 " Azure 訂用帳戶使用者 " ]

[ Ps.(說明) 哪些人可以啟用虛擬機器複寫 " Azure 訂用帳戶使用者 和 VMM 使用者 " ]

點選 儲存體帳戶

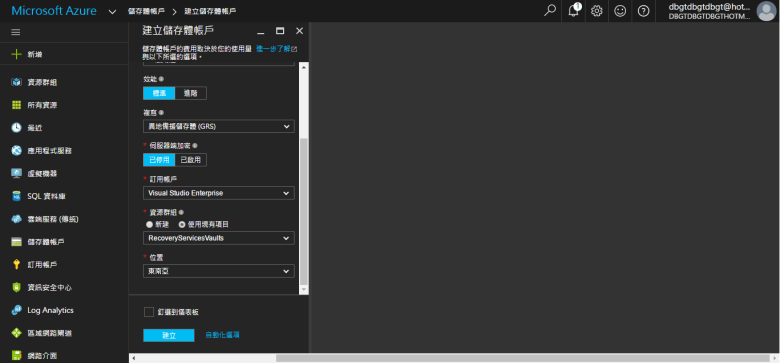

選擇 新增
[ Ps.在此需先建立 儲存體帳戶 ]

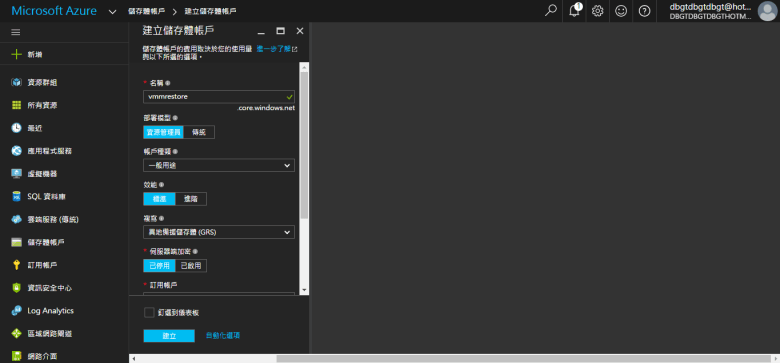

輸入 vmmrestore
選擇 資源管理員
選擇 一般用途
選擇 異地備援儲存體 (GRS)

點選 建立

選擇 Azure 訂用帳戶使用者 和 VMM 使用者
選擇 預設儲存體帳戶
點選 確定

等候 建立複寫原則

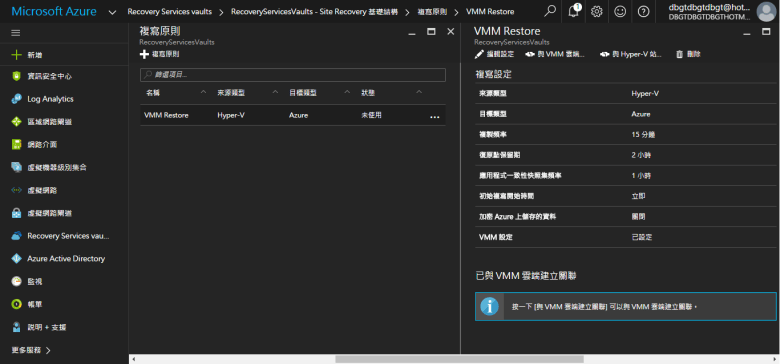

確認 已建立 VMM Restore 複寫原則

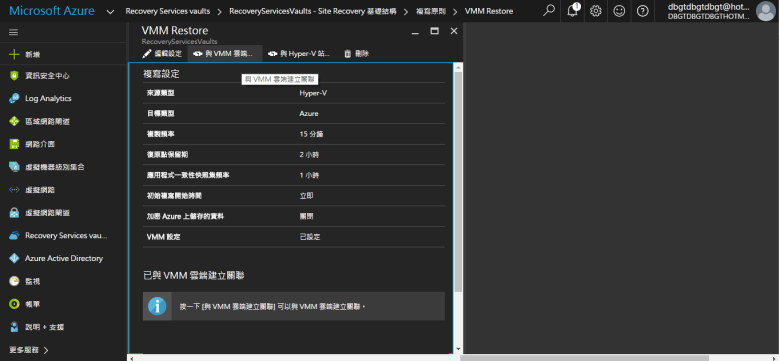

點選 VMM Restore

點選 與 VMM 雲端建立關聯 (等待連接)
[ Ps.需先自行 建立 System Center VMM 雲端服務 才能進行建立關聯 ]

[ 建立 System Center VMM 雲端 ]
開啟 SCVMM75.keycats.com 主控台

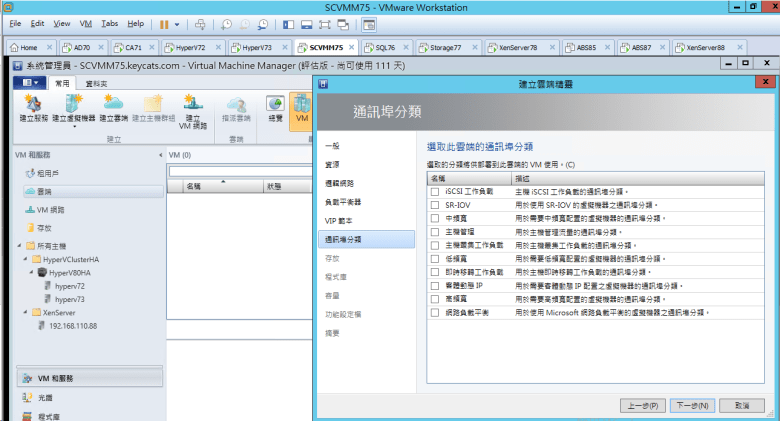

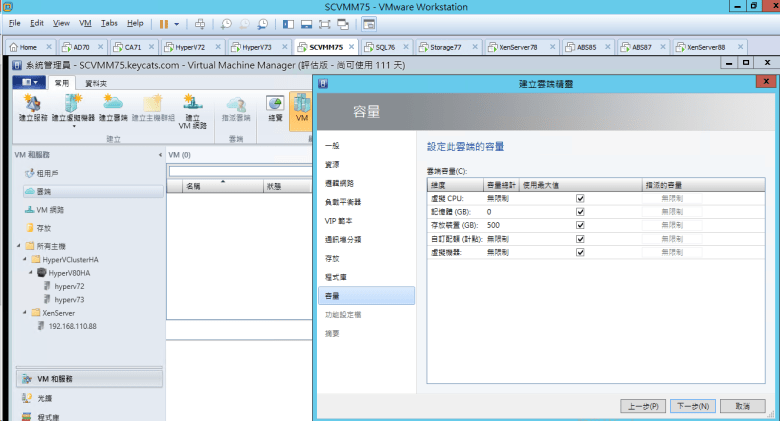

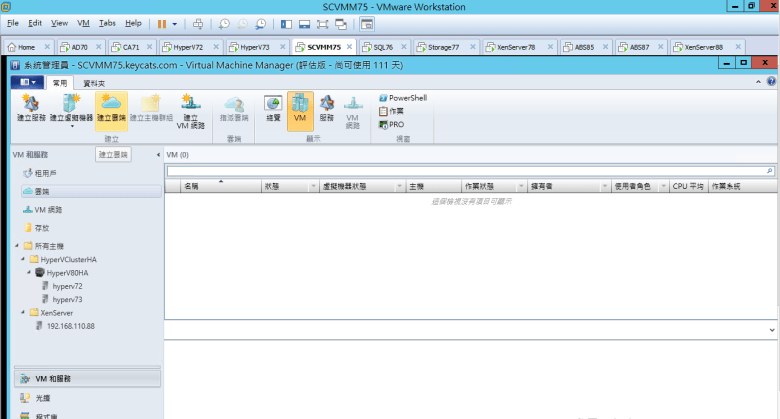

點選 建立雲端

輸入 名稱 (描述)
勾選 將此雲端的相關組態資料傳送至 Windows Azure Hyper-V Recovery Manager

點選 下一步

勾選 HyperVClusterHA (主機群組)
點選 下一步

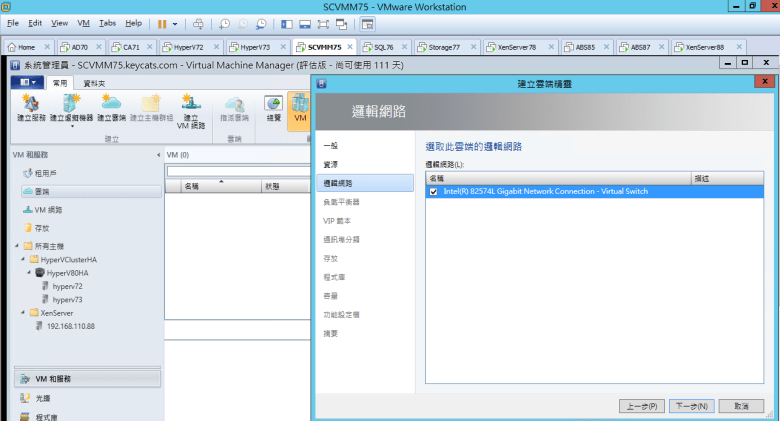

勾選 邏輯網路
點選 下一步

點選 下一步

點選 下一步
[ Ps.如有建立 VIP 範本 可以在此套用 ]

點選 下一步
[ Ps.勾選 需要給予此 VM 部署到雲端時使用 ]

點選 下一步

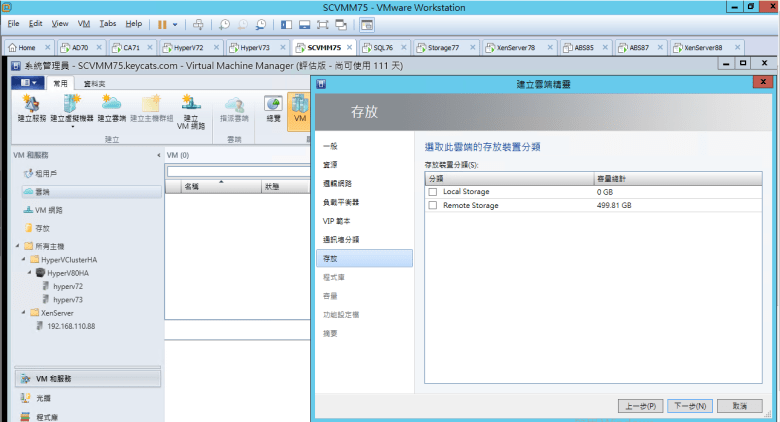

[ Ps.勾選 存放裝置位置 ]

點選 下一步
[ Ps.如需設定 虛擬機器 至 SCVMM 程式庫(共用) ]

點選 下一步

點選 下一步
[ Ps.如 原先有設定檔 即可選擇並套用 ]

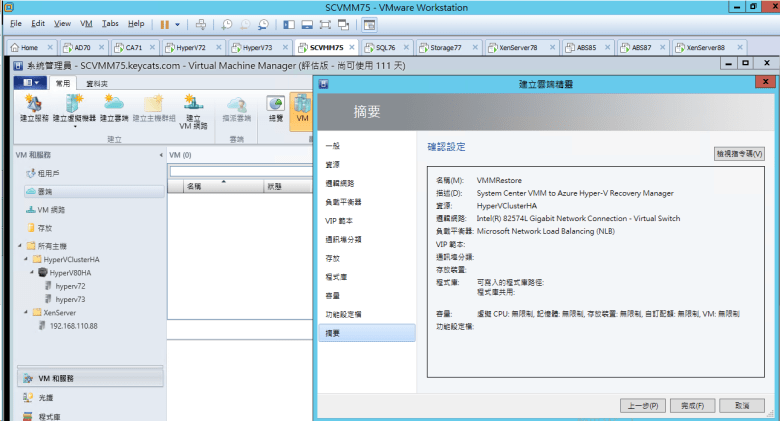

點選 完成

確認 已建立新雲端

[ 設定 VMUser01 虛擬機器 至 SCVMM 雲端 ]

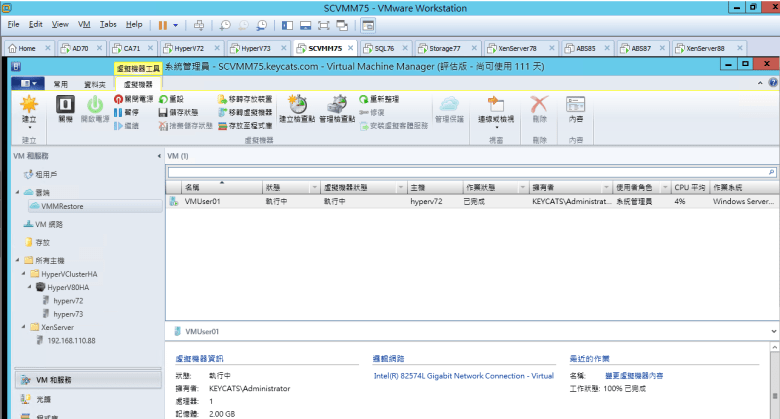

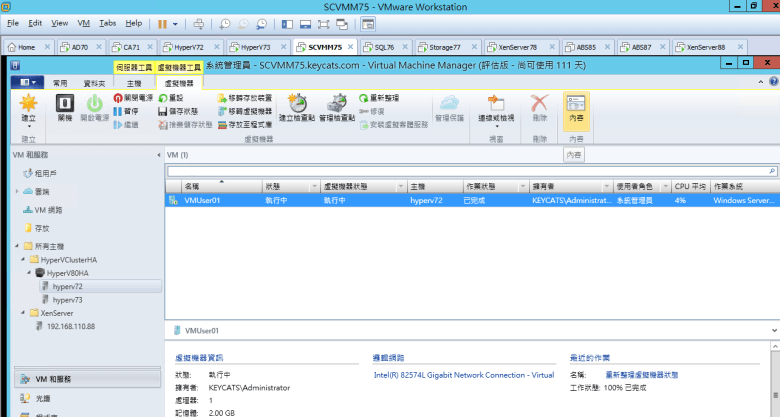

點選 VMUser01
點選 內容

選擇 VMMRestore (雲端)
點選 確定

等候 作業狀態變更

點選 雲端
點選 VMMResotre
確認 VMUser01 (已存在)

[ 建立 雲端關聯 Microsoft Azure (VMM Restore) 連接 System Center VMM (VMMRestore) ]
點選 與 VMM 雲端建立關聯
點選 SCVMM75.keycats.com
點選 VMMRestore (SCVMM75.keycats.com)
點選 確定

等候 正在建立 VMMRestore

等候 關聯狀態 (正在建立關聯中)

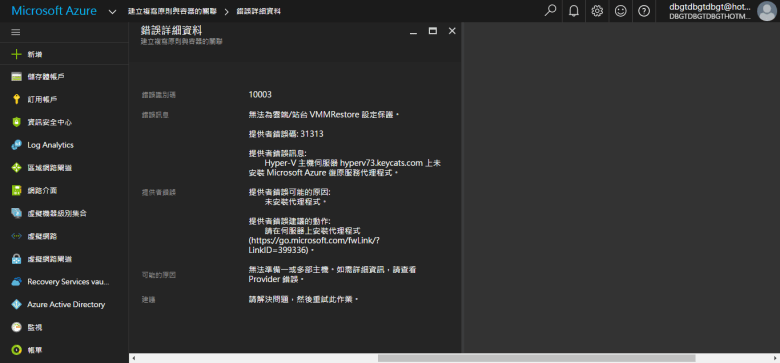

點選 錯誤詳細資料
[ Ps.發生錯誤 原因 HyperV73.keycats.com 未安裝 ]

[ Ps.因 Hyper-V 主機伺服器 HyperV73.keycats.com 未安裝 復原服務代理程式 ]
[ Ps.(說明) HyperV72 and HyperV73 在 SCVMM 上製作成 Hyper-V Cluster ]

[ 安裝 Microsoft Azure 復原服務代理程式 (HyperV73) ]
開啟 HyperV73.keycats.com
開啟 Internet Explorer
輸入 https://go.microsoft.com/fwLink/?LinkID=399336

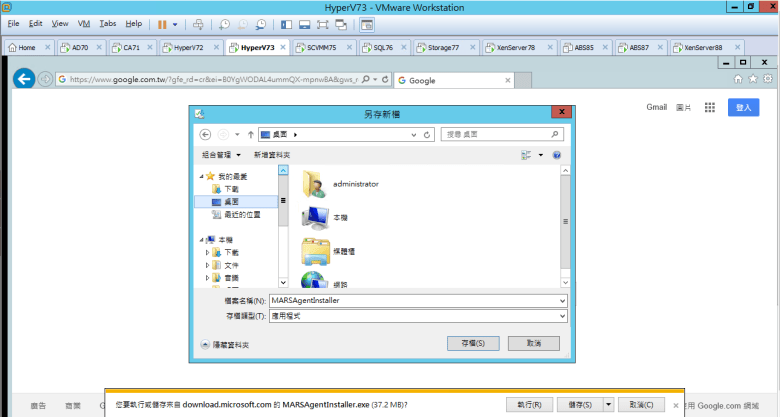

點選 儲存 (另存新檔)

點選 存檔

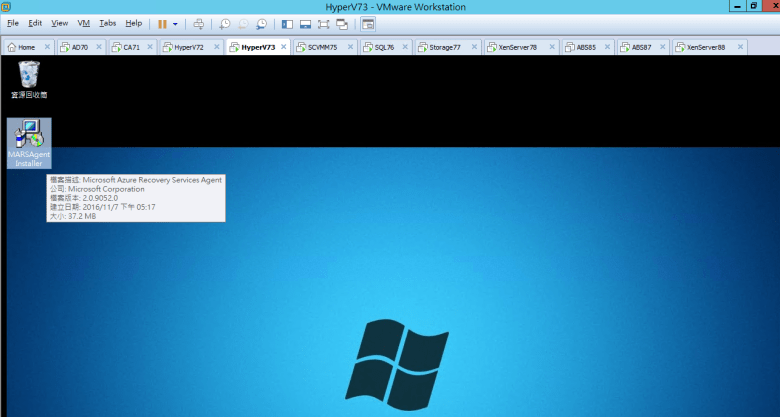

點選 MARSAgentInstaller.exe

等候 安裝中

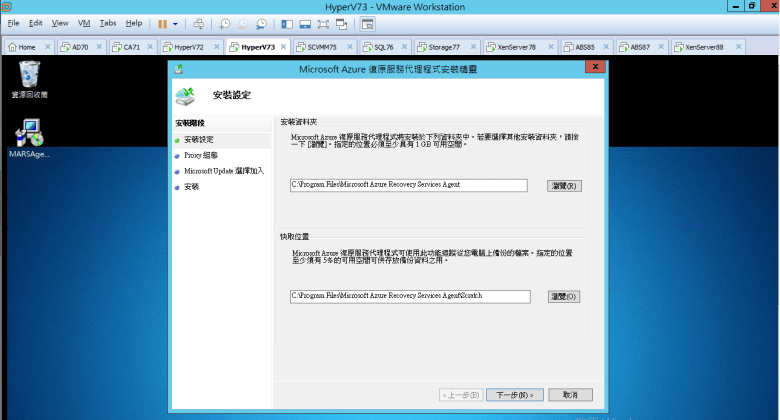

點選 下一步

點選 下一步

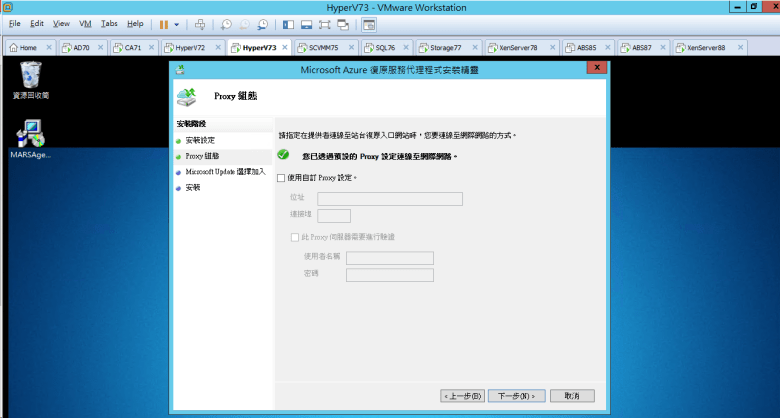

[ Ps.如有 Proxy Server 則可以設定 ]

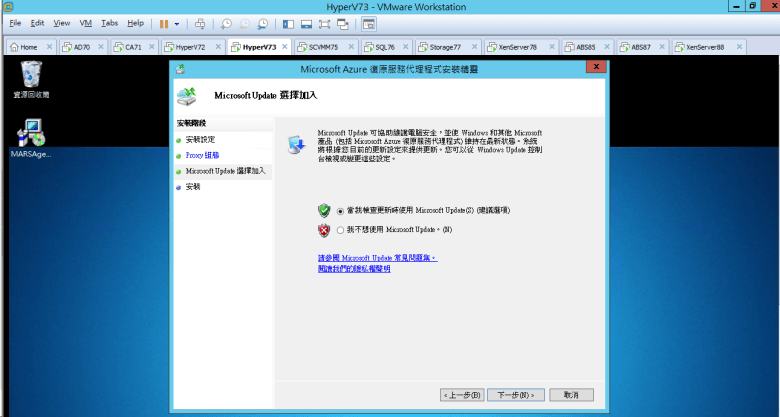

點選 當我檢查更新時使用 Microsoft Update (建議選項)
點選 下一步

點選 安裝

等候 安裝進行中

等候 Azure Backup 設定中

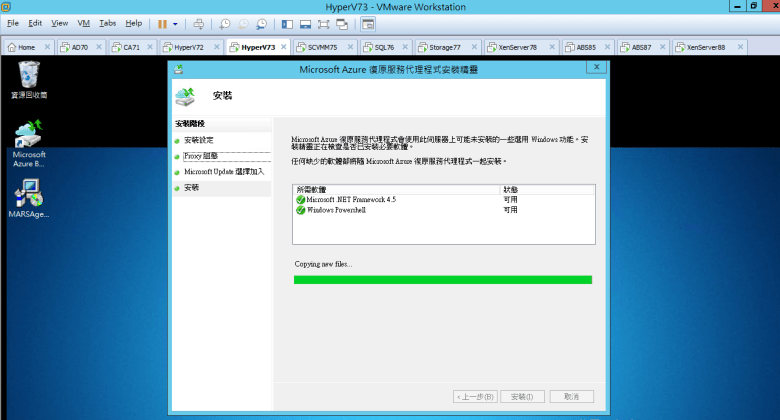

等候 拷貝檔案資料中

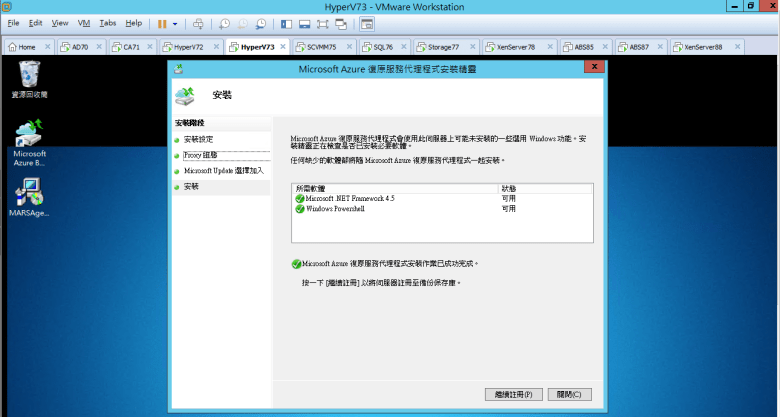

確認 已完成 復原代理程式安裝
點選 關閉
[ Ps.(說明) 已完成安裝 HyperV73 ]

[ 重啟 建立雲端關聯 Microsoft Azure (VMM Restore) 連接 System Center VMM (VMMRestore) 修正服務 ]
開啟 https://Portal.Azure.com

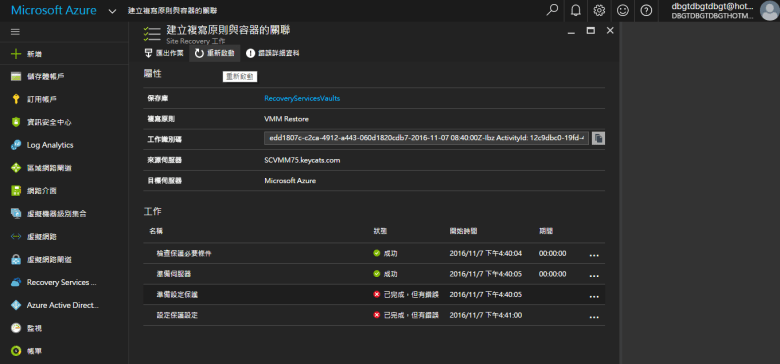

點選 重新啟動
[ Ps.修復尚未完成的設定 ]

等候 重新啟動工作中

等候 進行中

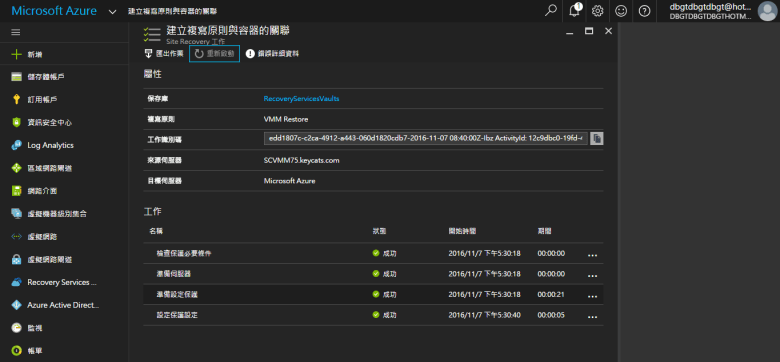

確認 狀態 成功

[ 檢查 Microsoft Azure 和 SCVMM 確認關係 (已連結) ]
點選 RecoveryServicesVaults

點選 Site Recovery 基礎結構
點選 複寫原則
確認 VMM Restore 狀態 (使用中)

點選 VMM Restore
確認 VMMRestore (SCVMM75.keycats.com) 關聯狀態 (已建立關聯)
