安裝 VMware VIM 5.1.0 (部署 vCenter Server)

[ 安裝 VMware Infrastructure Management 5.1.0.1474365 ]

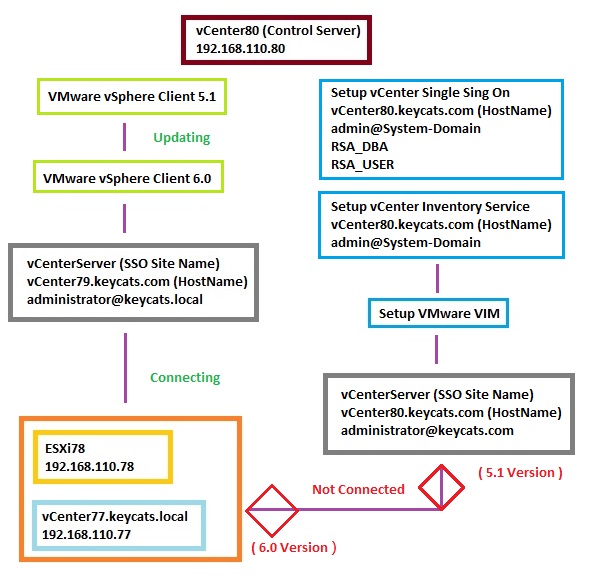

提供 “安裝配置的架構圖"

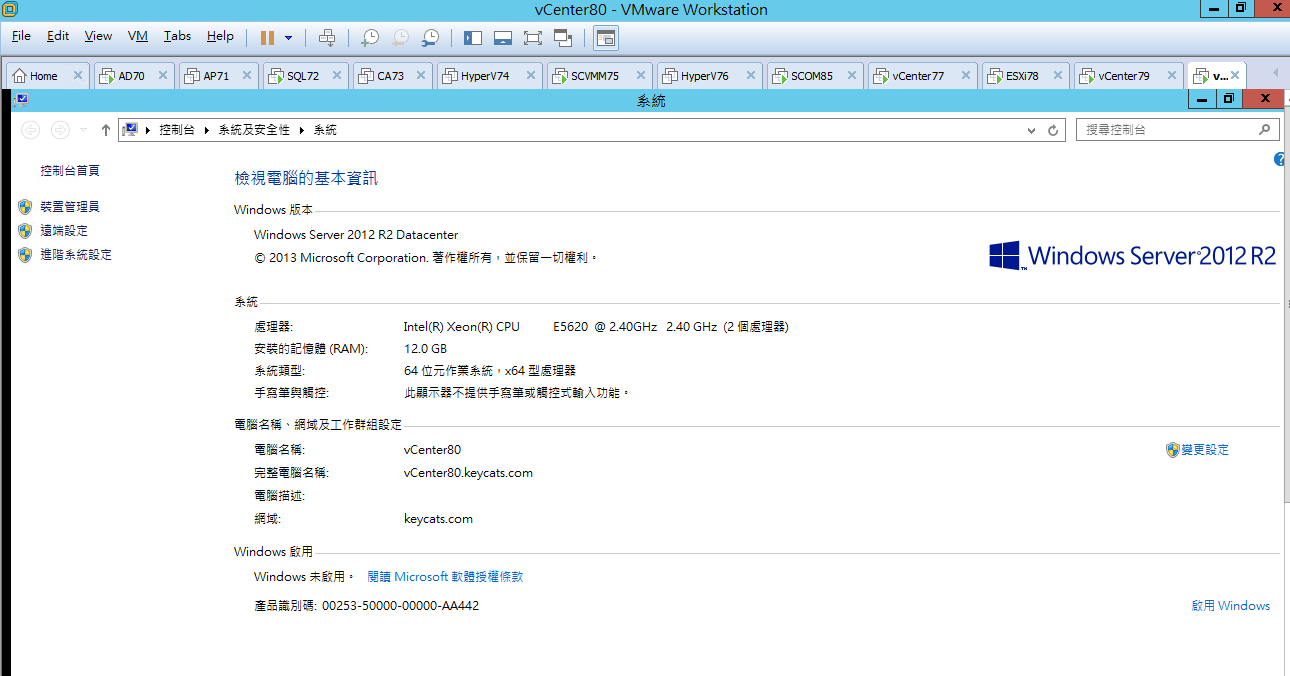

需要一台 Windows Server 2012 R2 作業系統
電腦名稱 vCenter80 (伺服器主機)
[ 用來控制部署 vCenter 伺服器主機 至 Windows 伺服器主機 ]

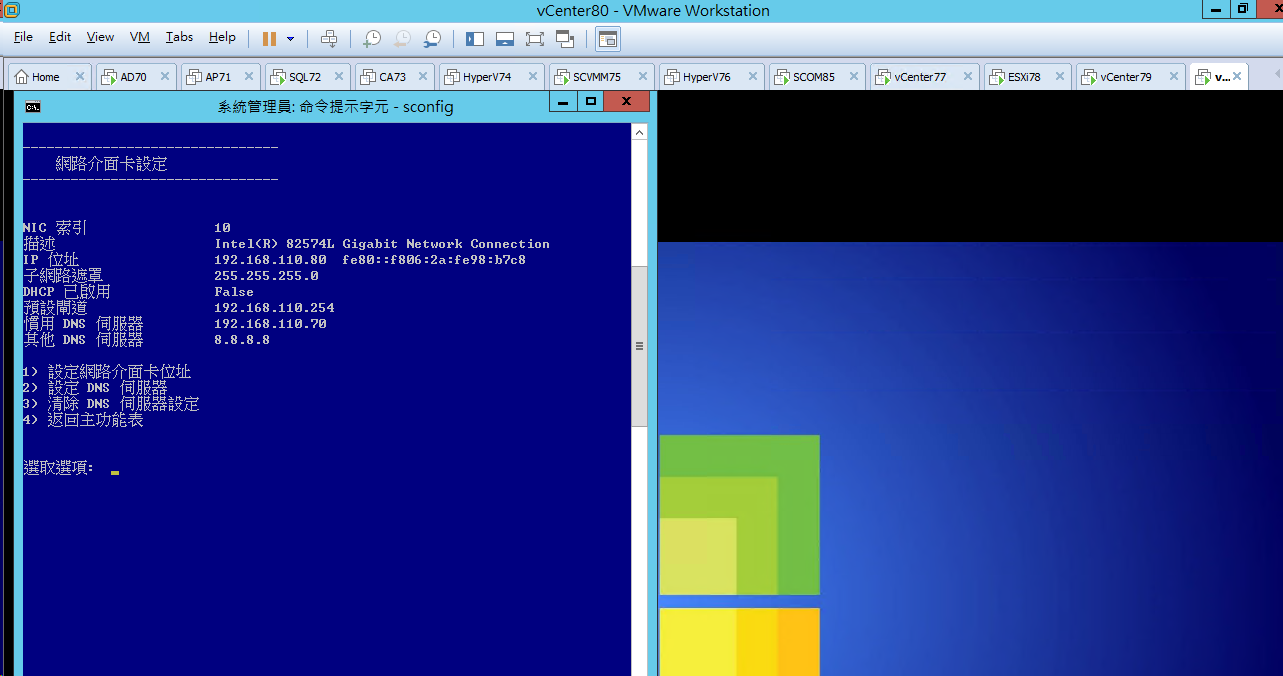

[ 伺服器電腦 IP位址 192.168.110.80 ]

安裝 .NET Framework 3.5 功能
掛載 Windows 2012 R2 (iso 光碟)
執行 PowerShell

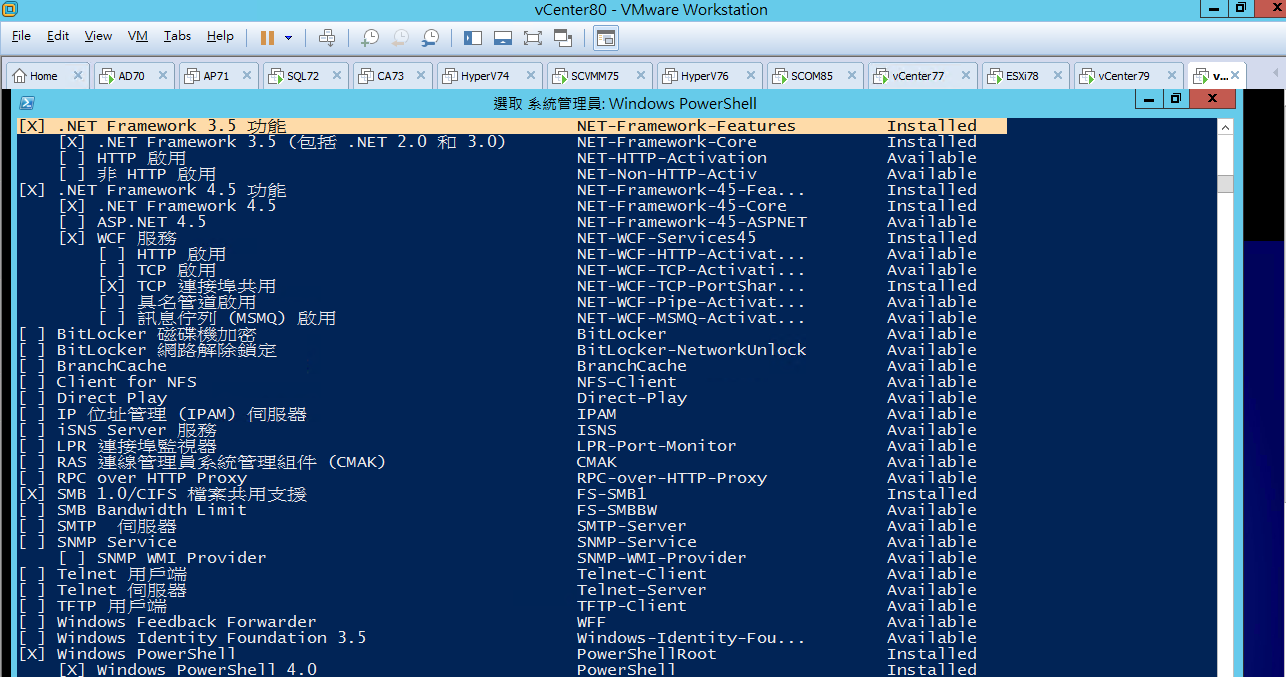

輸入 Install-WindowsFeature NET-Framework-Features -Source D:\Sources\sxs

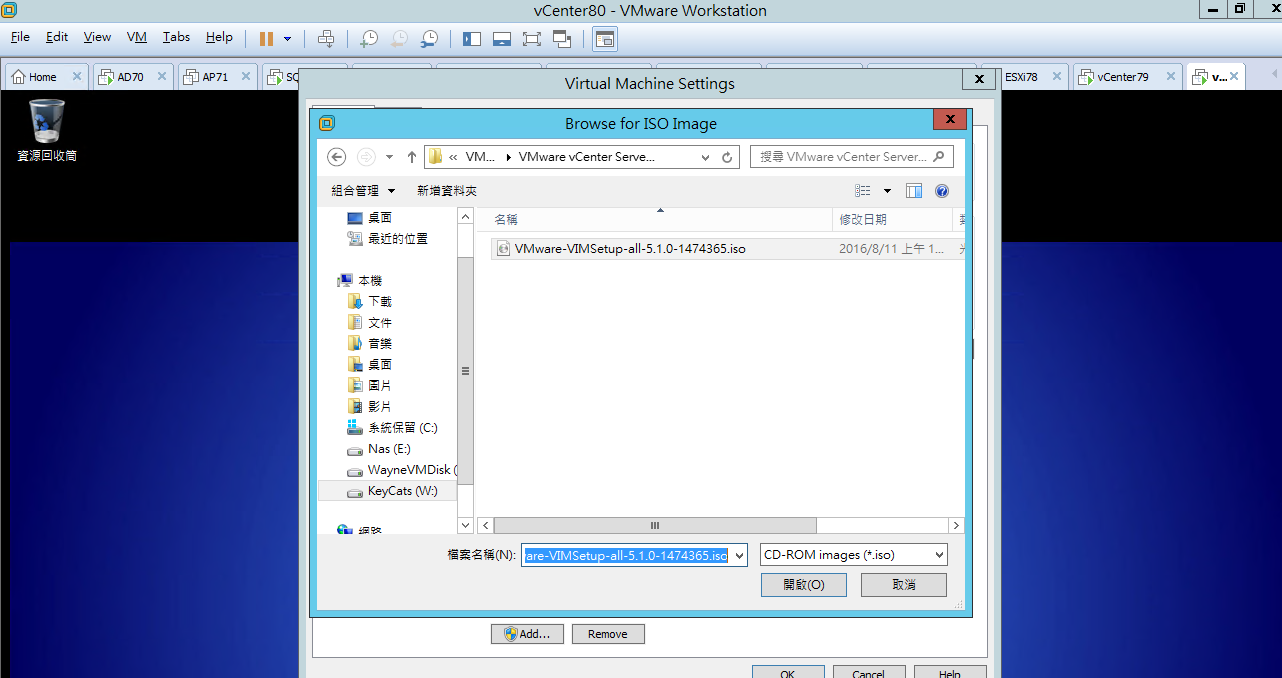

掛載 VMware-VIMSetup-all-5.1.0-1474365.iso

[ 安裝 VMware Product ]

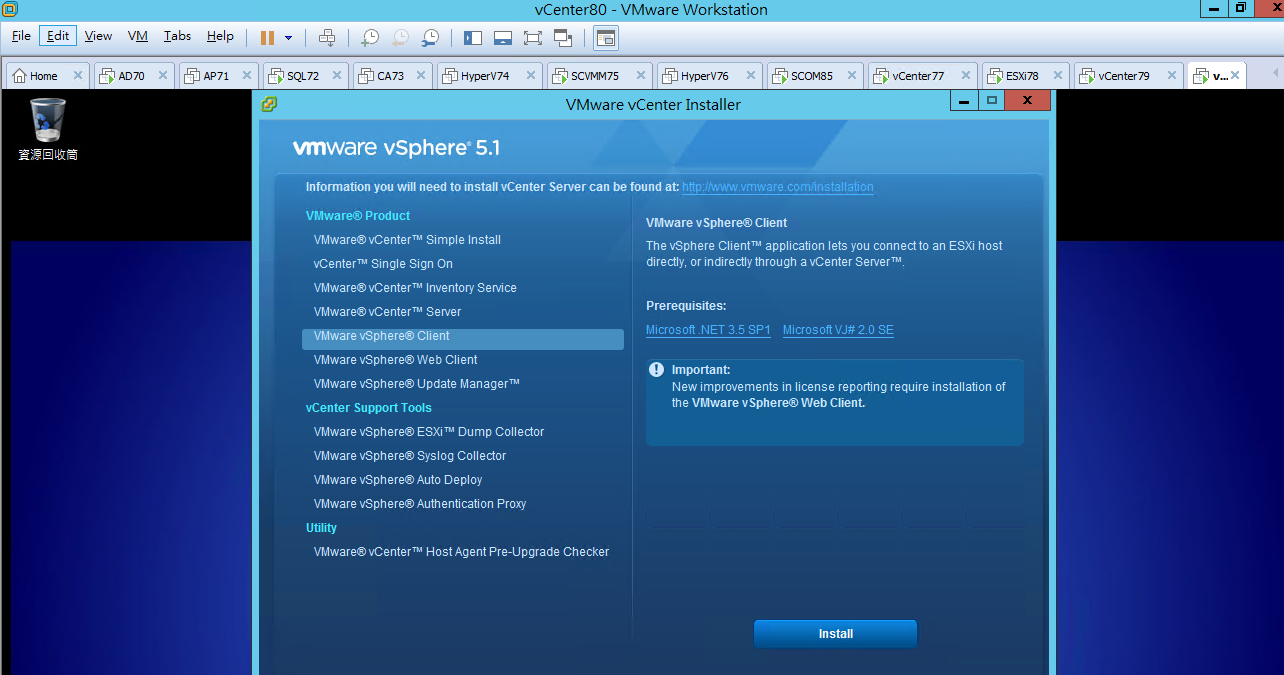

點選 VMware vSphere Client
點選 安裝

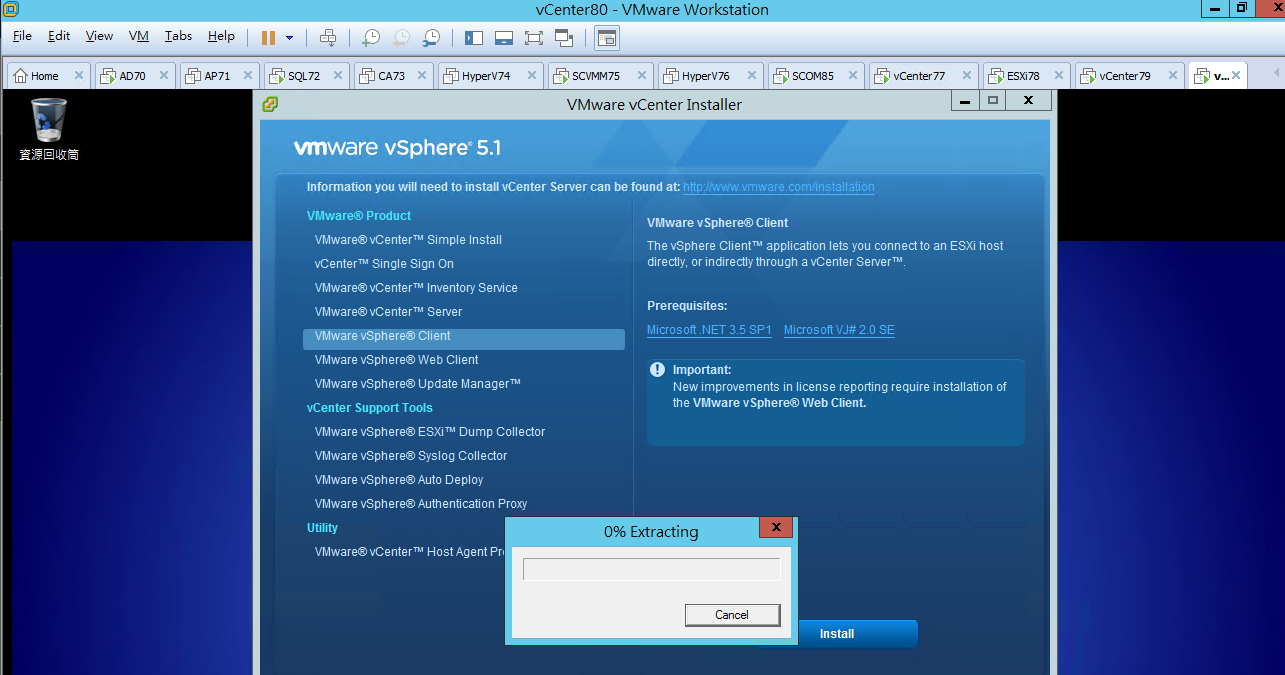

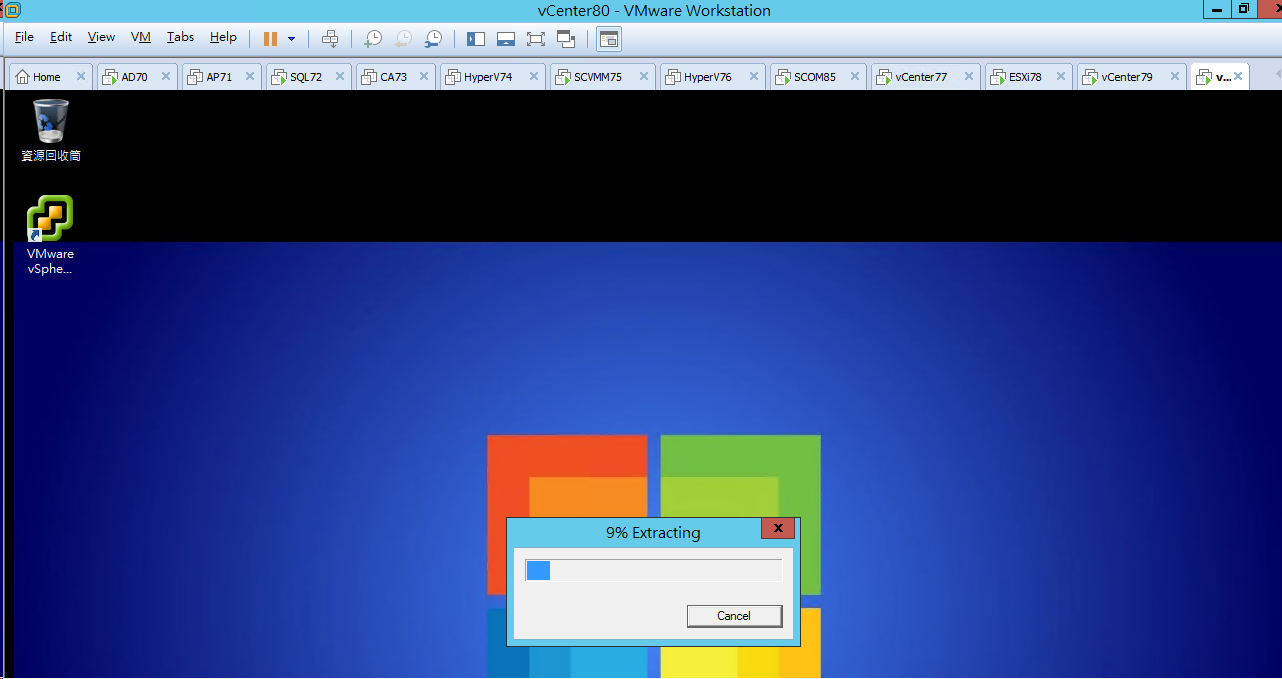

等候 解壓縮中

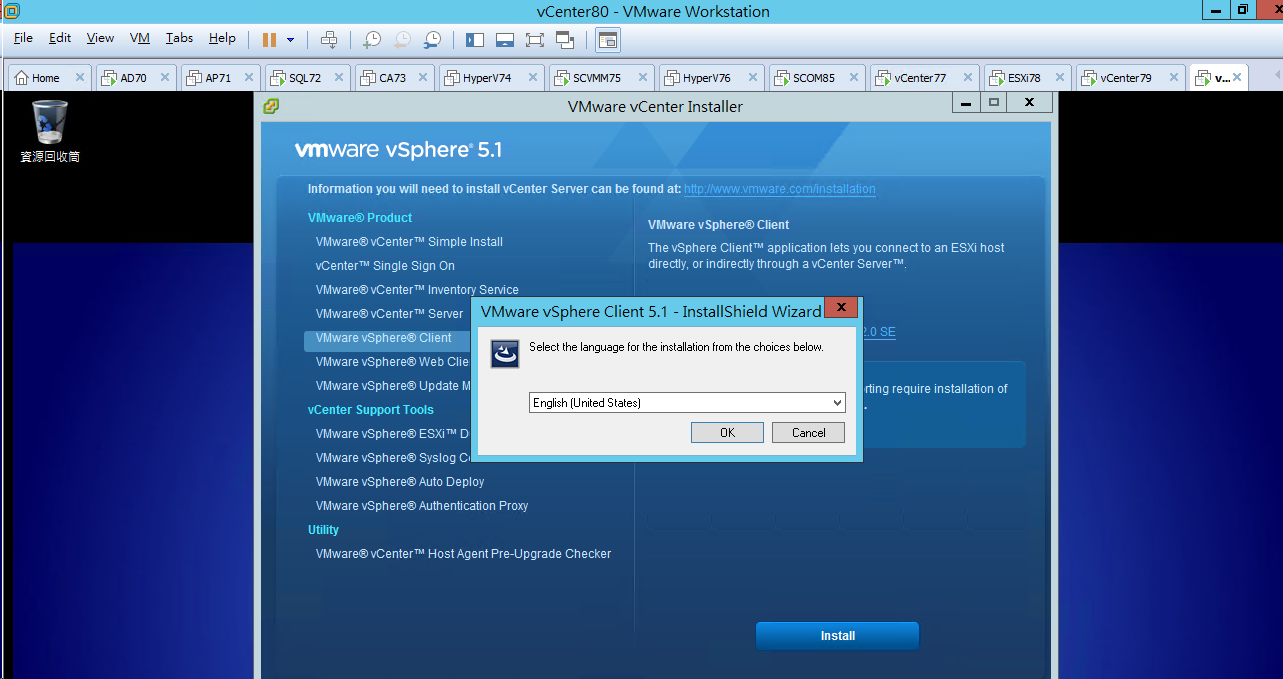

選擇 安裝語言
點選 確定

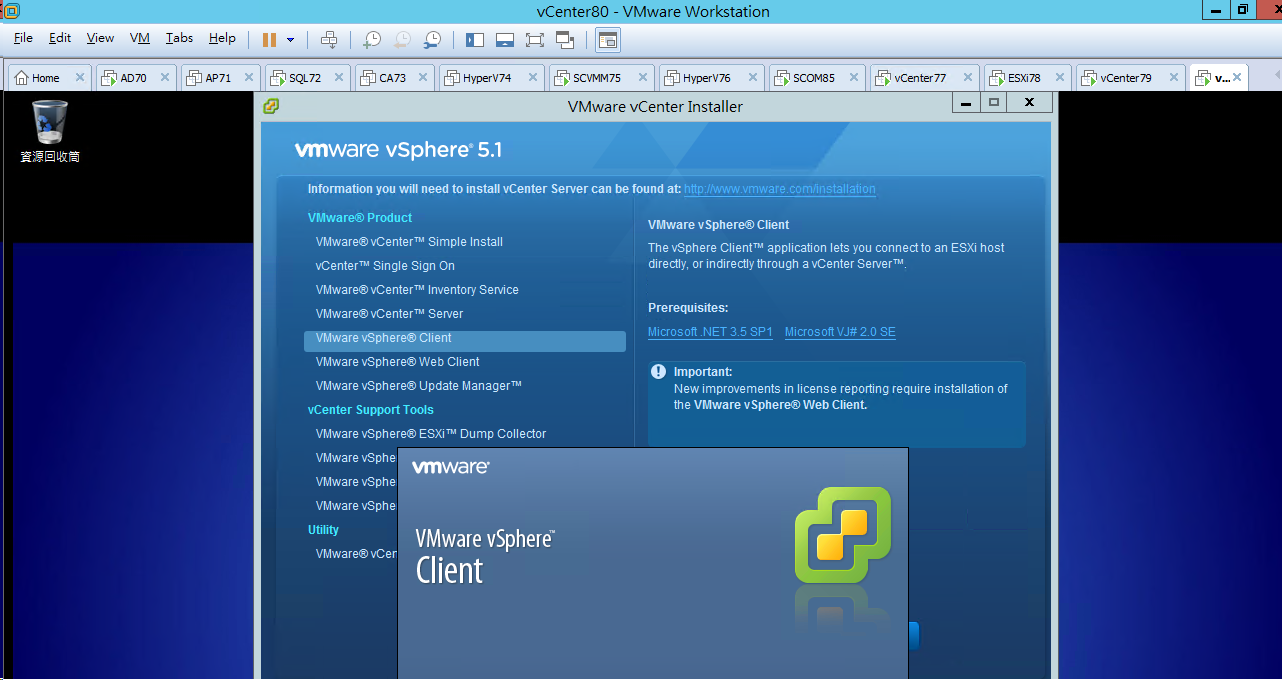

安裝啟動中

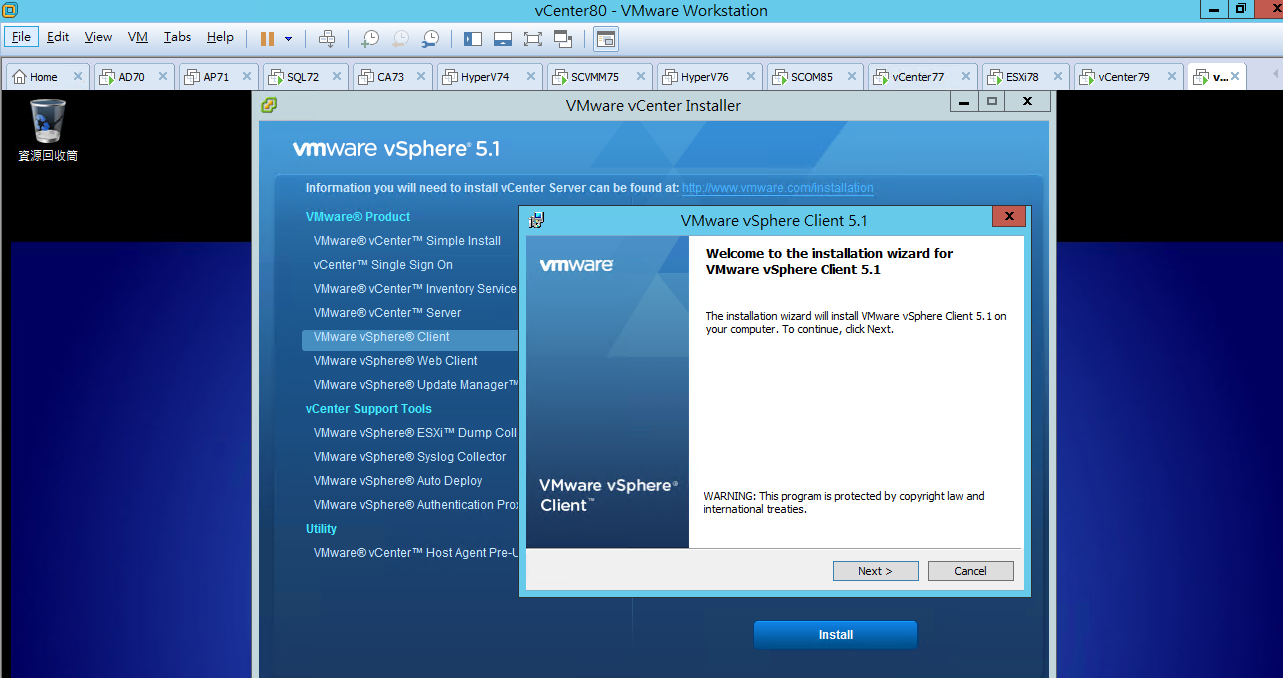

在 歡迎使用 VMware vSphere Client 5.1 安裝精靈 頁面
點選 下一步

點選 下一步

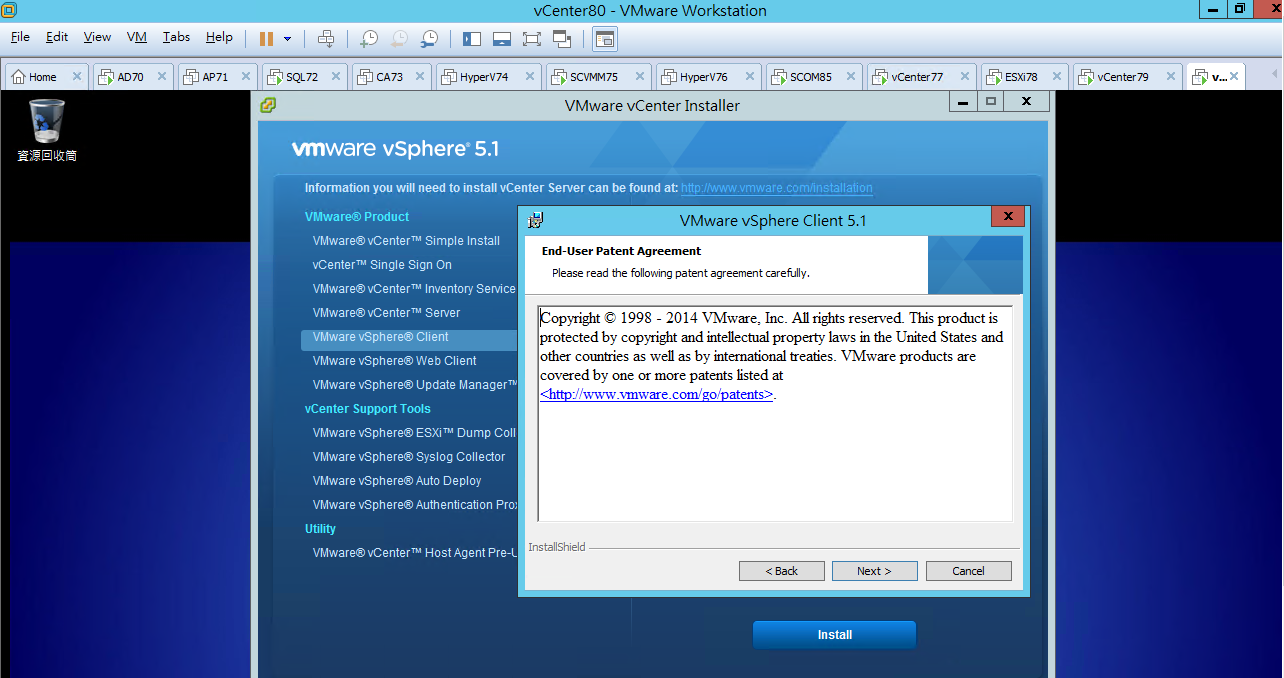

[ Ps.注意事項標示 ]

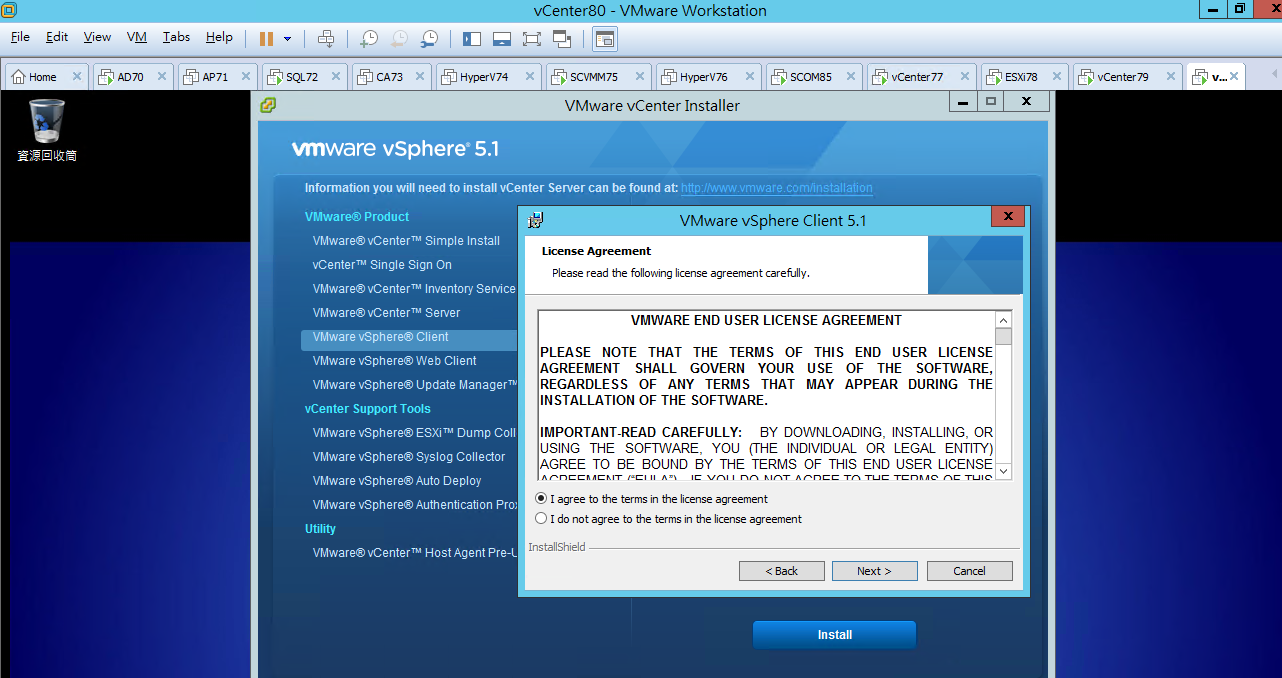

點選 我接受授權合約中的條款
點選 下一步

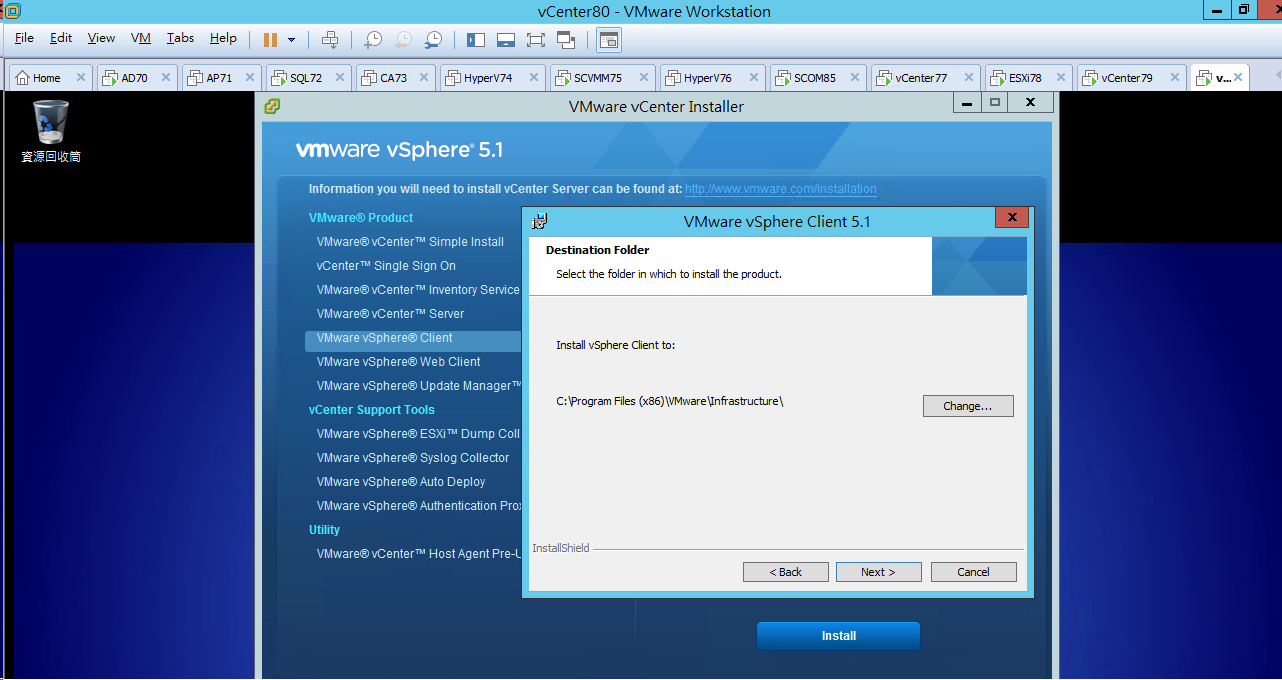

點選 C:\Program Files (x86)\VMware\Infrastructure\ (變更位址)

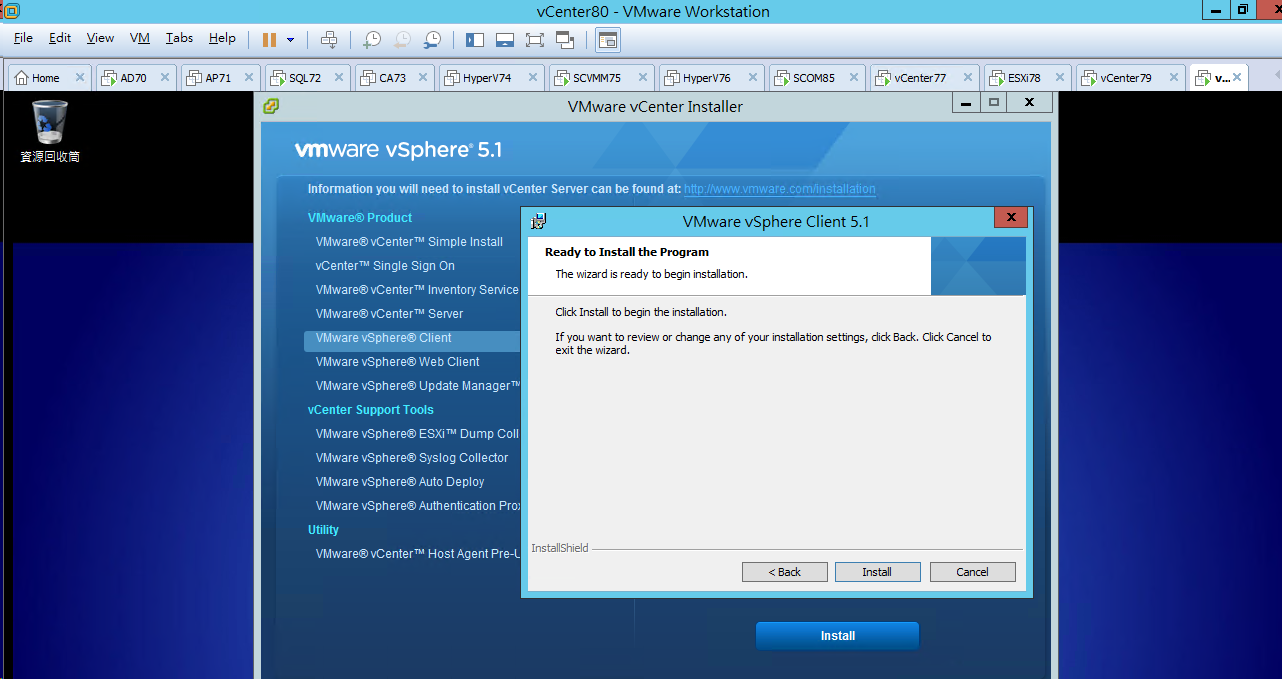

點選 安裝

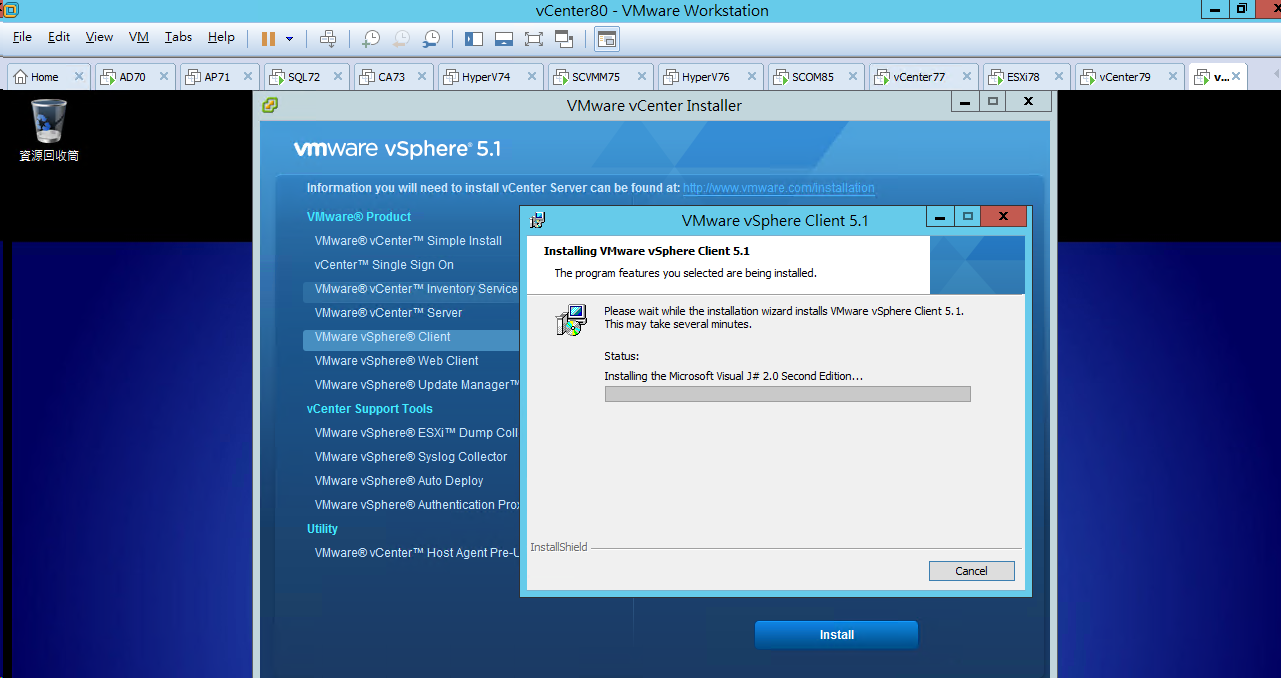

等候 安裝進行中

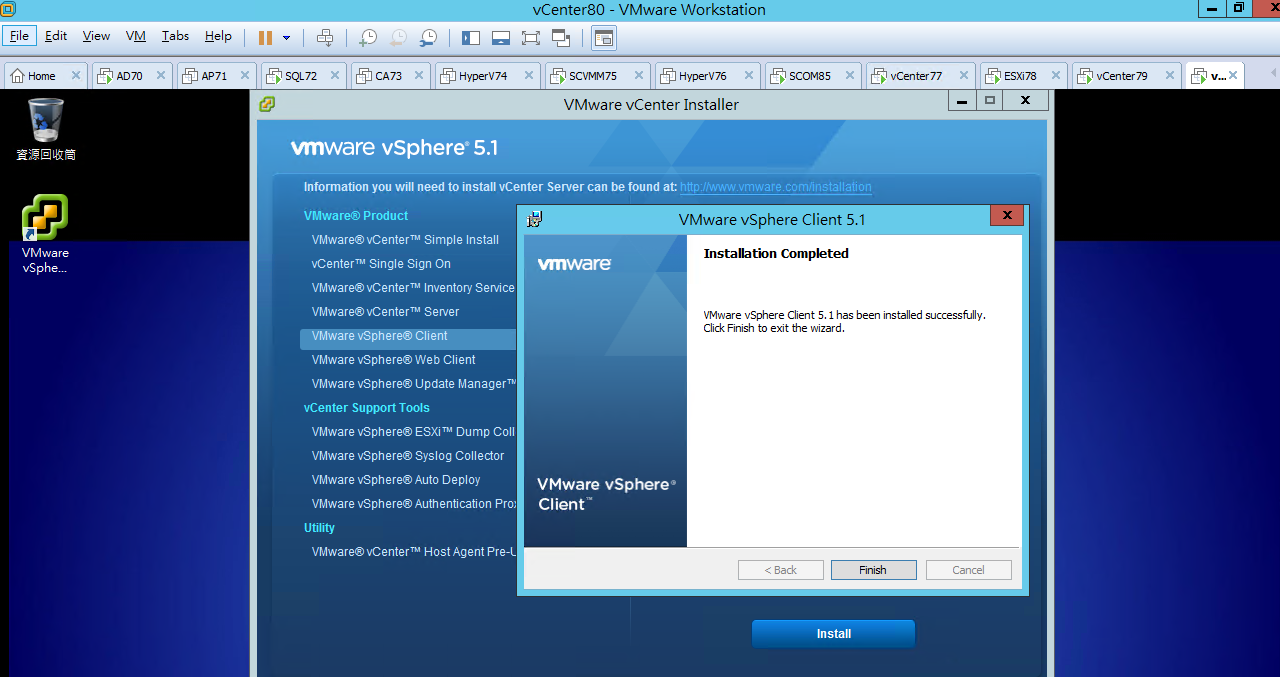

點選 完成

開啟 VMware vSphere Client

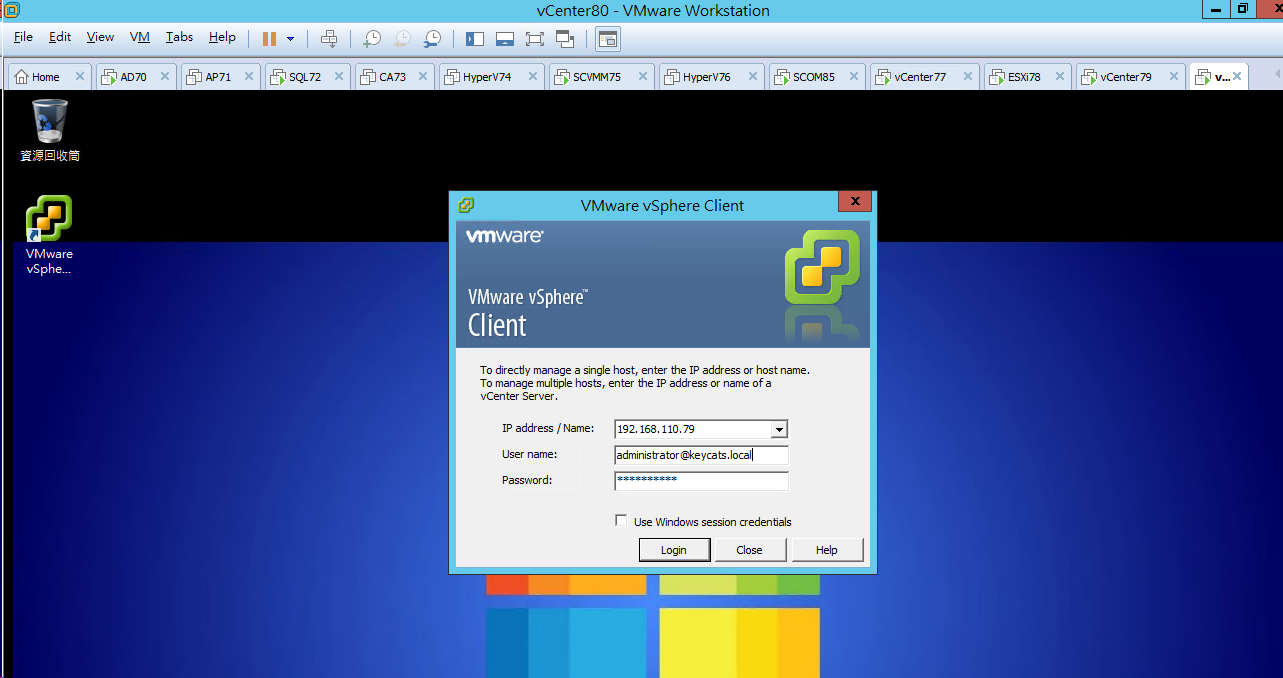

輸入 192.168.110.79 (vCenter79.keycats.com 伺服器主機)
輸入 administrator@keycats.local 及 密碼

[ 測試可以正常連線至 vCenter79 伺服器主機 ]

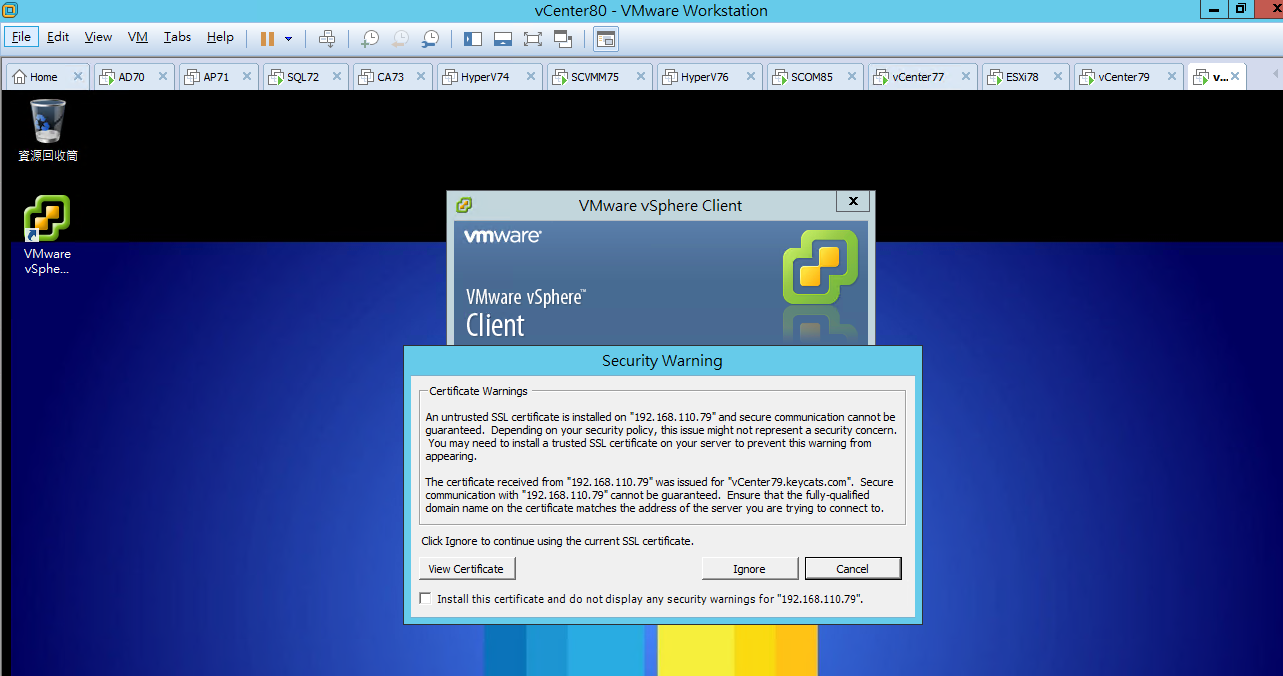

點選 安裝此憑證且不顯示 192.168.110.79 的任何安裝性警告
點選 略過
[ Ps.在此 vCenter79 虛擬主機 為前一篇在 ESXi78 伺服器主機內部 (已建置) ]

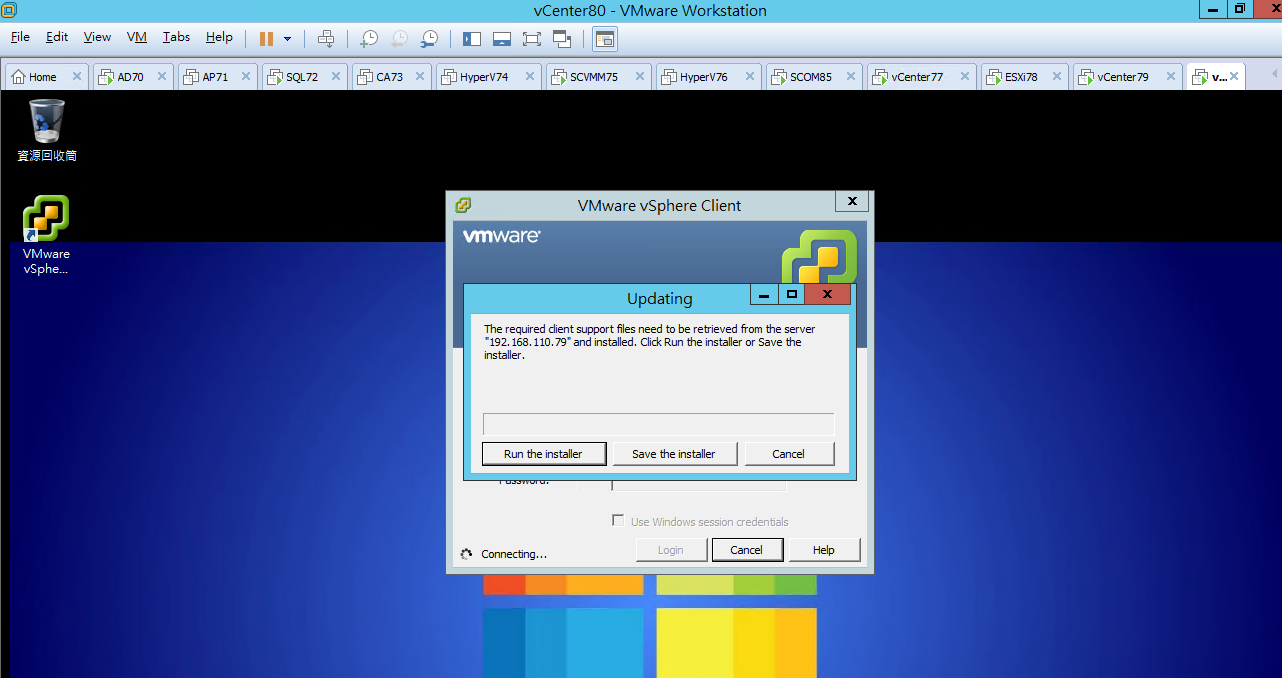

點選 Run the installer (或 Save the installer)

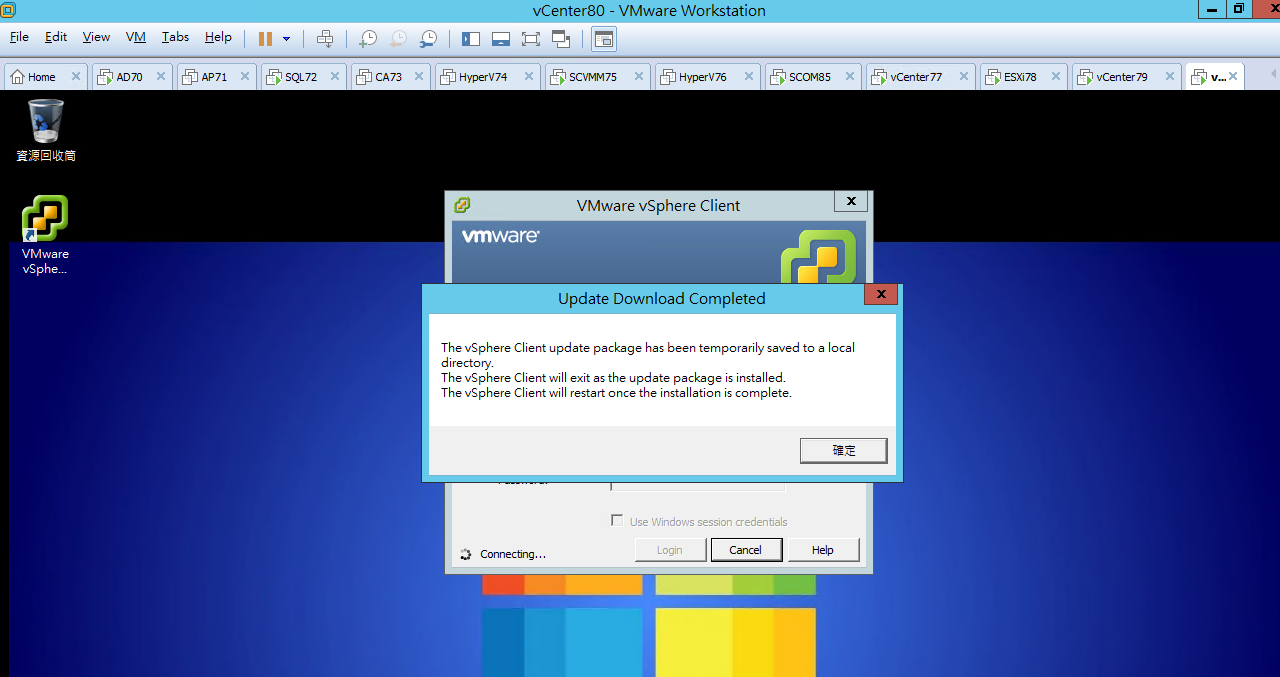

[ Ps.因此 vCenterServer 為 6.0.0 版本 所以要求更新 vSphere Client ]

等候 安裝中

點選 確定

等候 解壓縮中

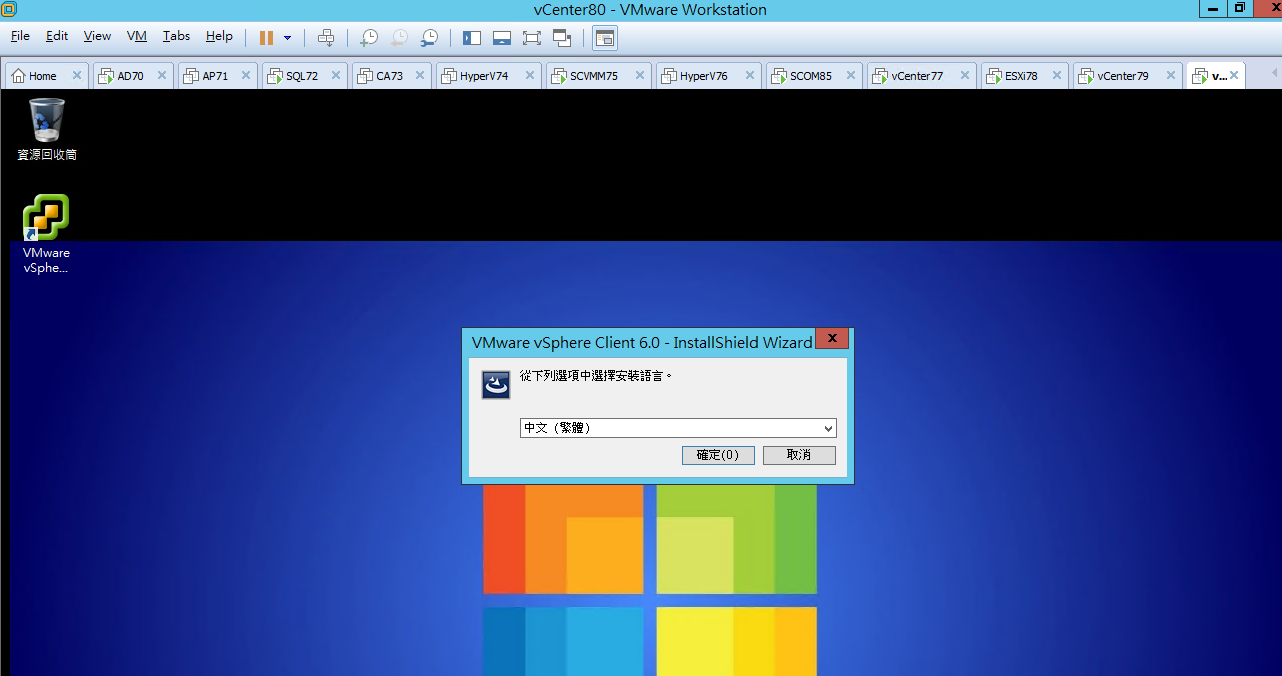

確認 安裝語言版本
點選 確定

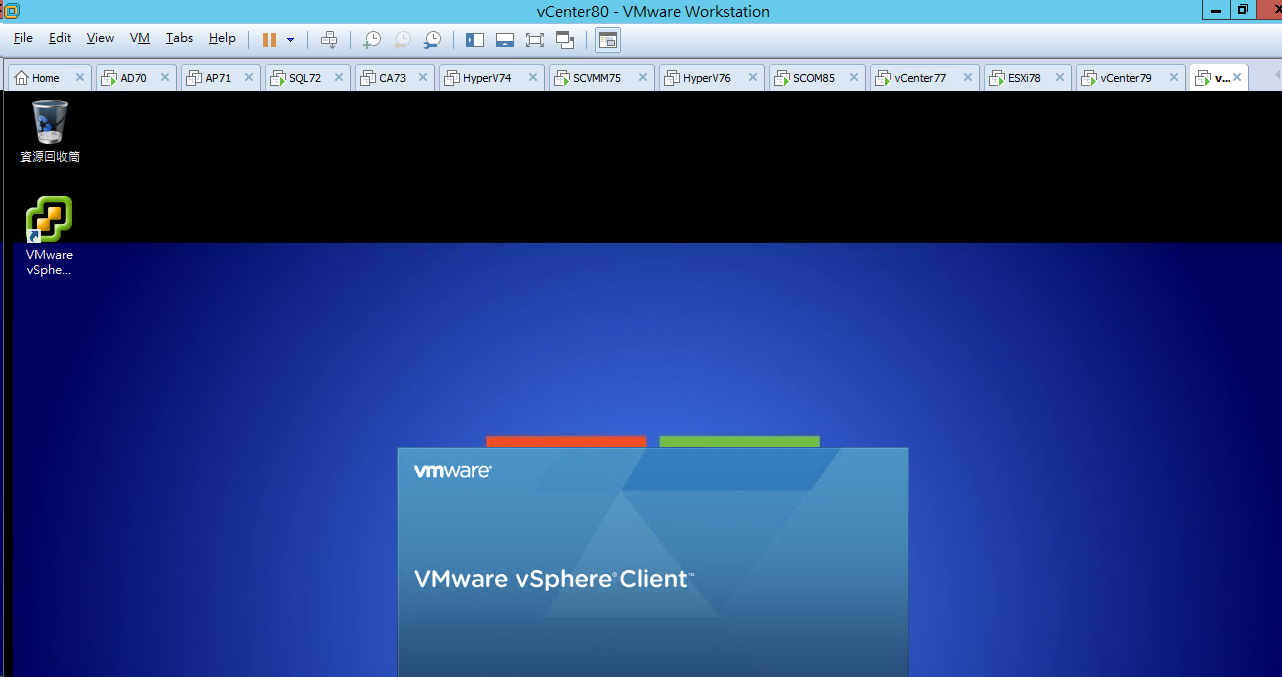

等待 程式啟動中

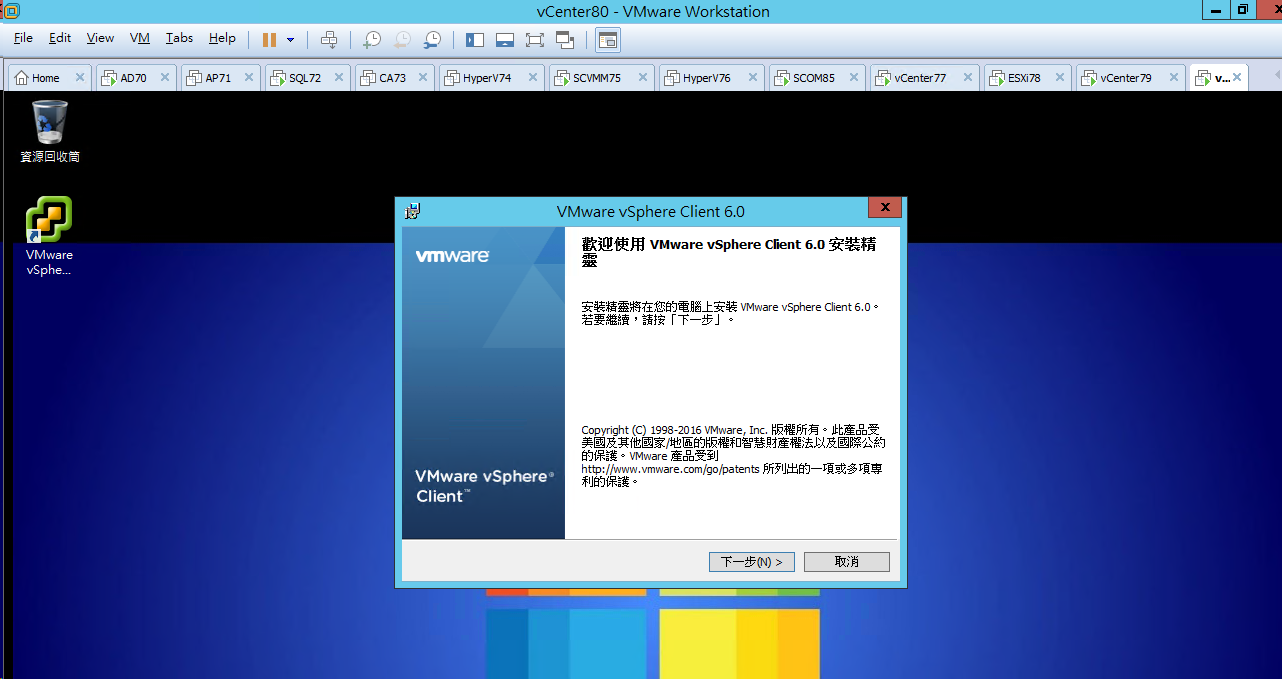

在 歡迎使用 VMware vSphere Client 6.0 安裝精靈 頁面
點選 下一步

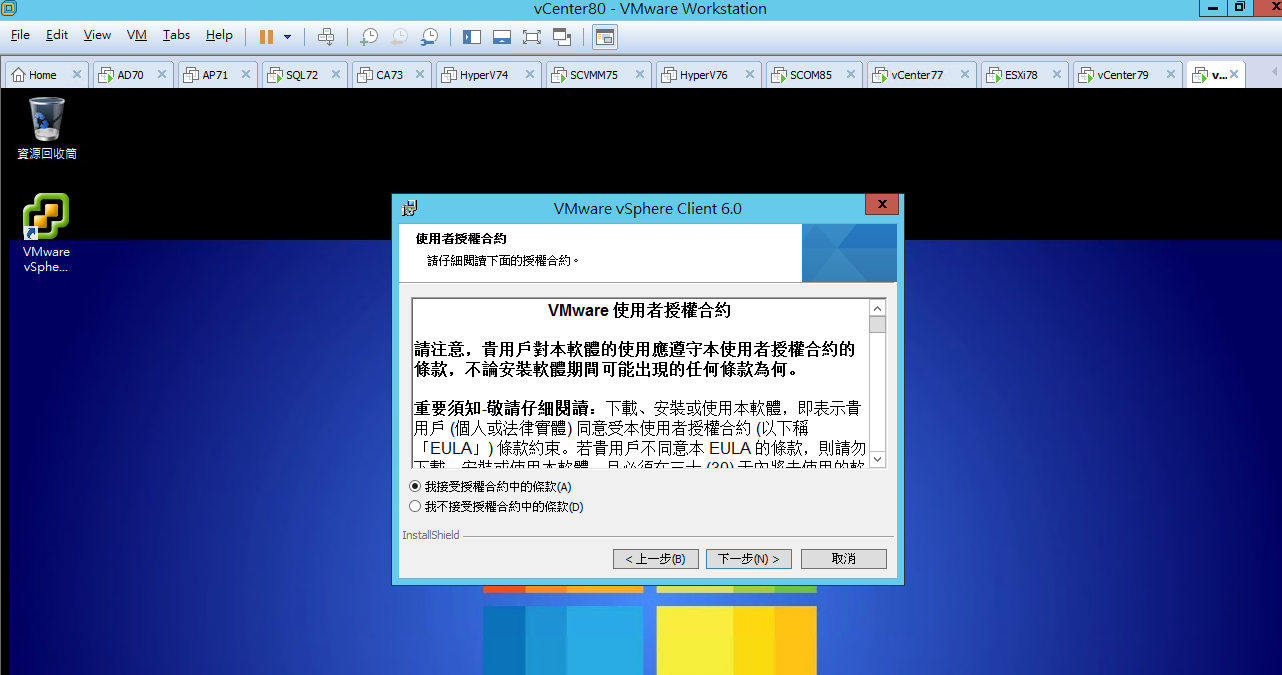

點選 我接受授權合約中的條款
點選 下一步

點選 C:\Program Files (x86)\VMware\Infrastructure\ (變更位址)
點選 下一步

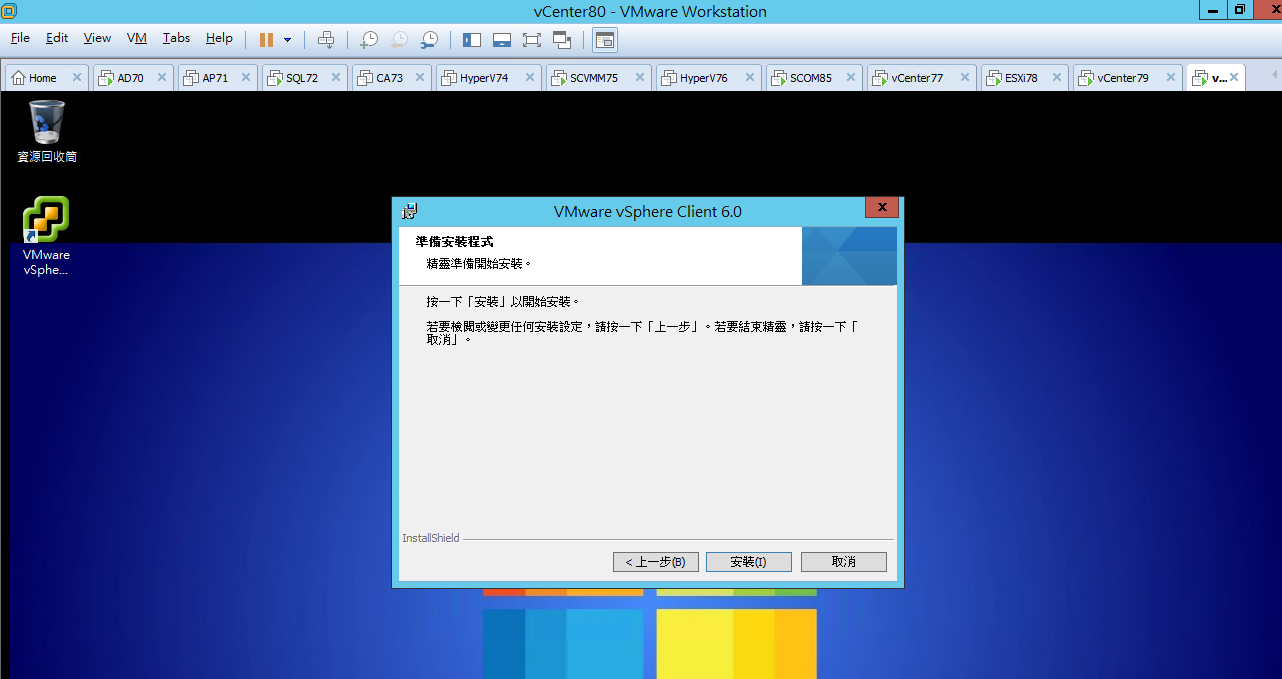

點選 安裝

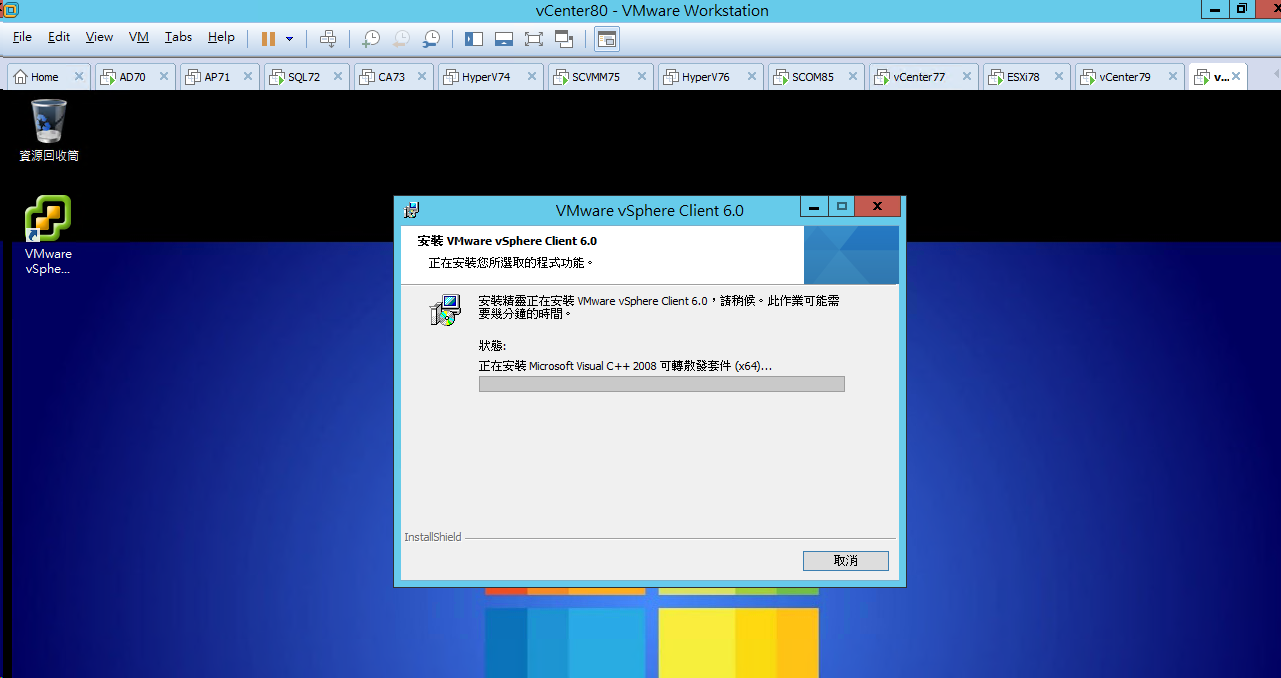

等候 安裝中

點選 完成

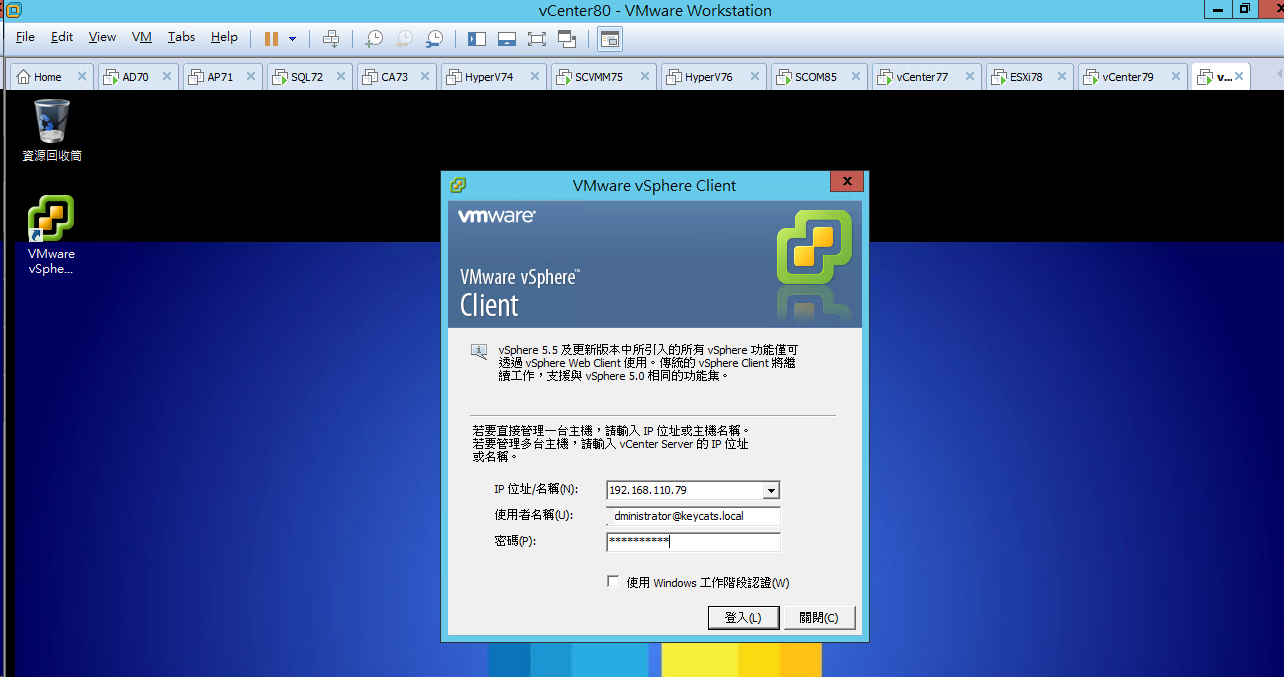

開啟 VMware vSphere Client
輸入 vCenter79.keycats.com (192.168.110.79)
輸入 administrator@keycats.local 及 密碼 (登入 vCenter79管理者帳戶)

[ 正常可以連線至 vCenter79.keycats.com ]

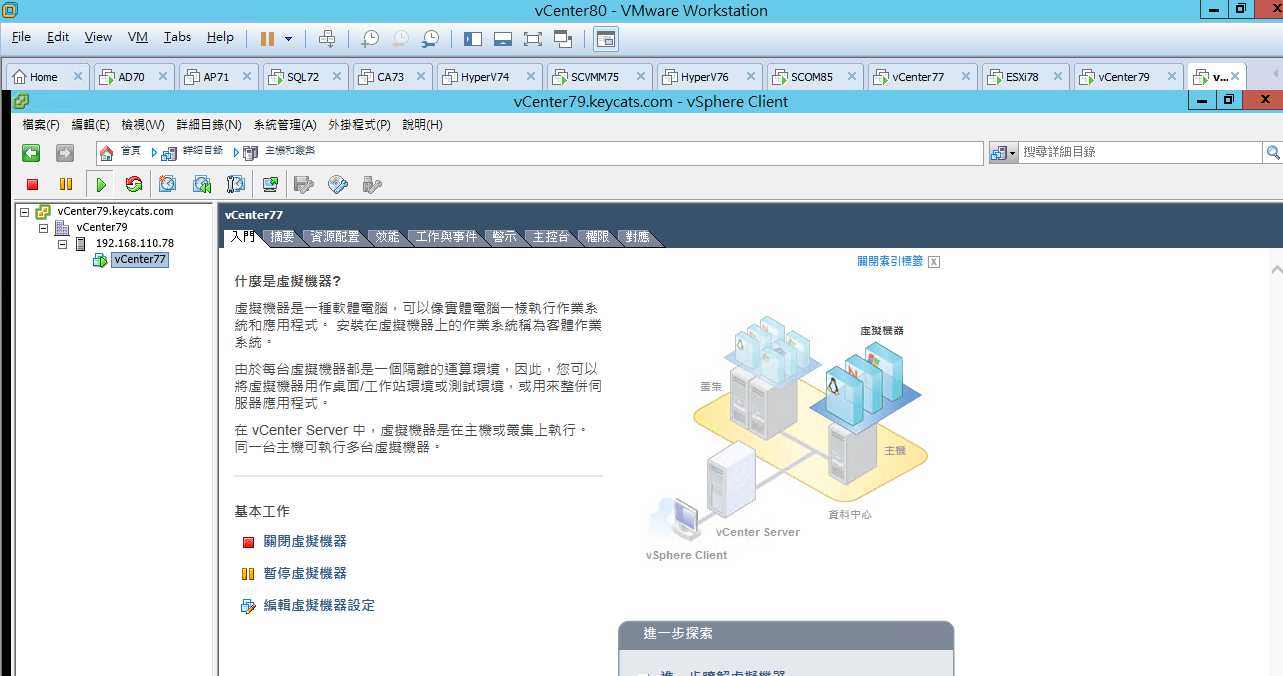

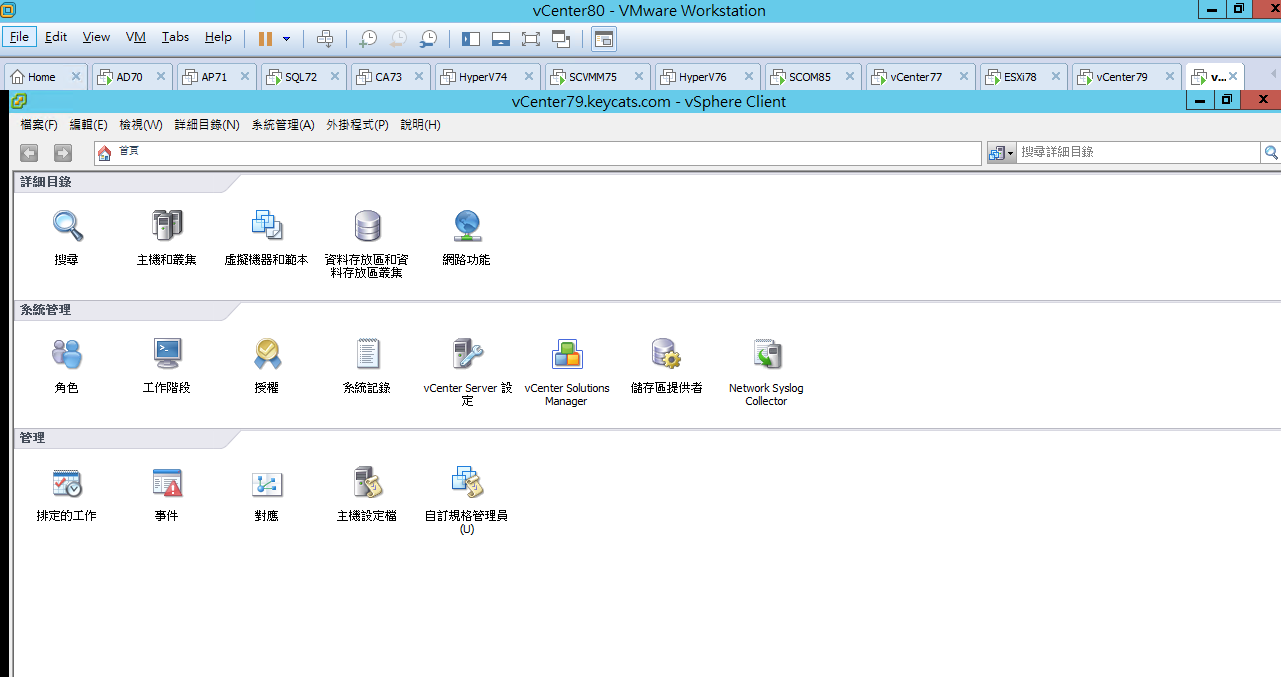

點選 主機和叢集

[ Ps.此目的測試使用 vSphere Client 進行連接 (查到原先建立 vCenter79.keycats.com 虛擬主機至 ESXi78 伺服器主機 上) ]

在 配置 VMware vCenter Server 安裝前 (先決安裝的條件)

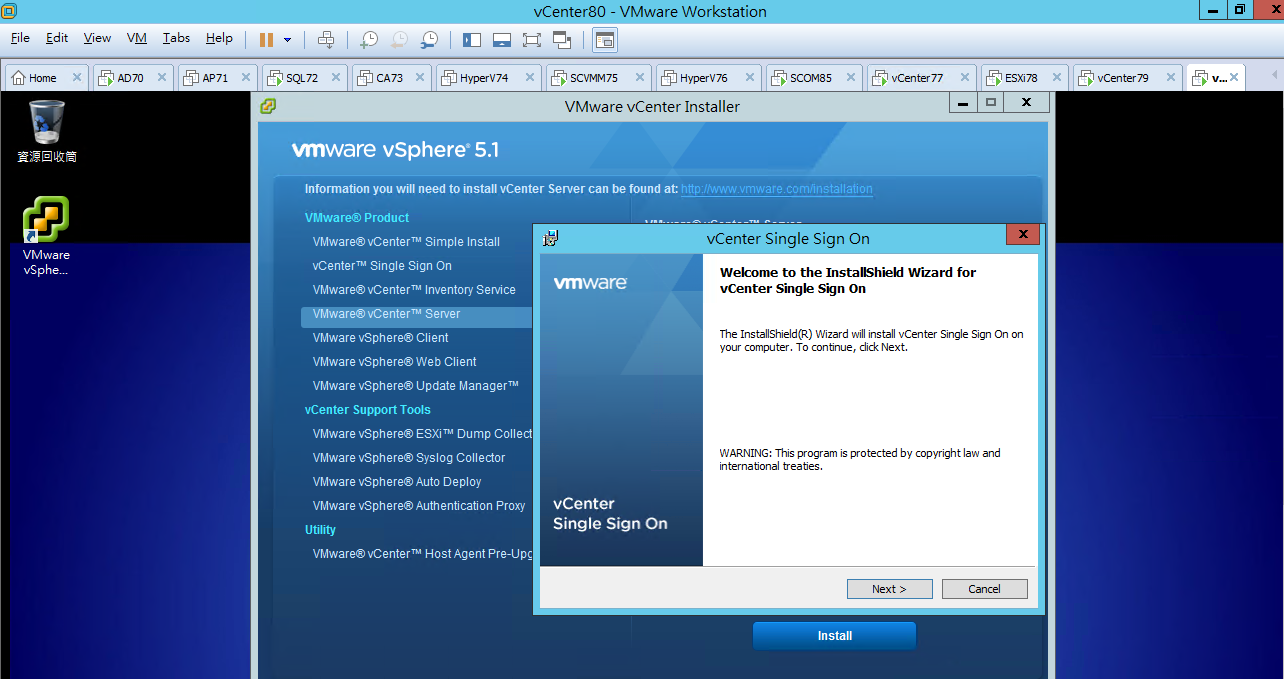

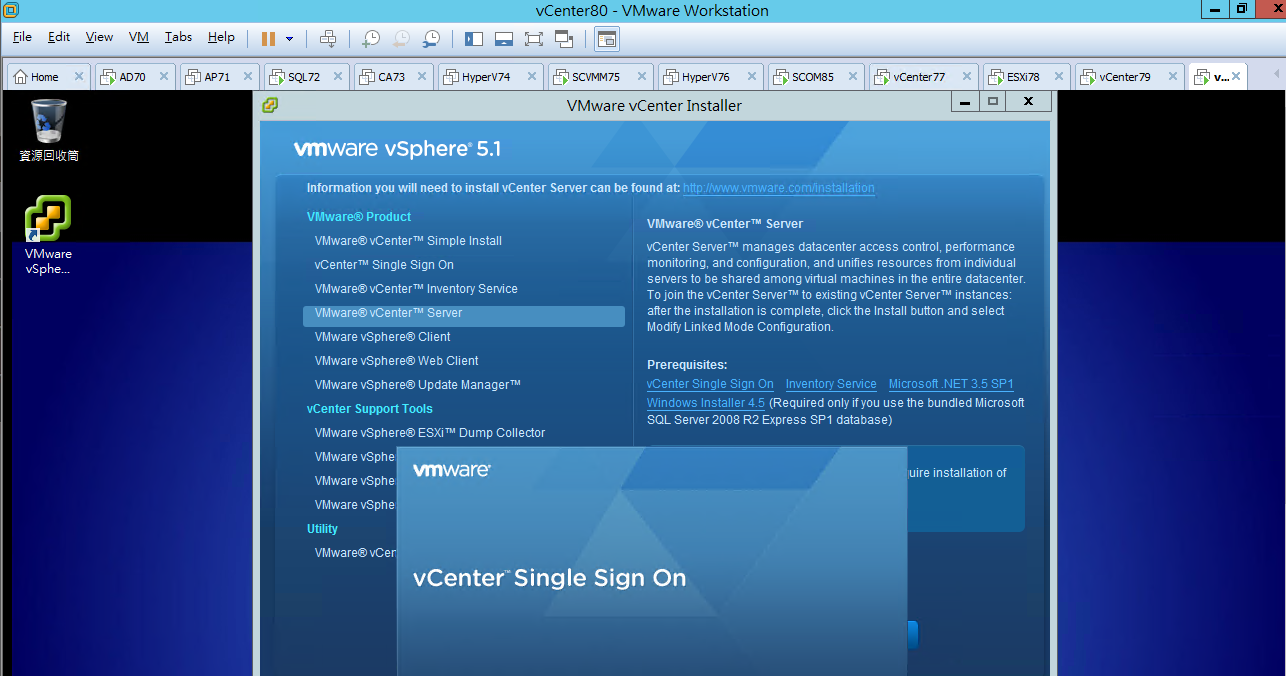

[ 安裝 vCenter Single Sign On ]
點選 語言
點選 確定

等候 程式啟動中

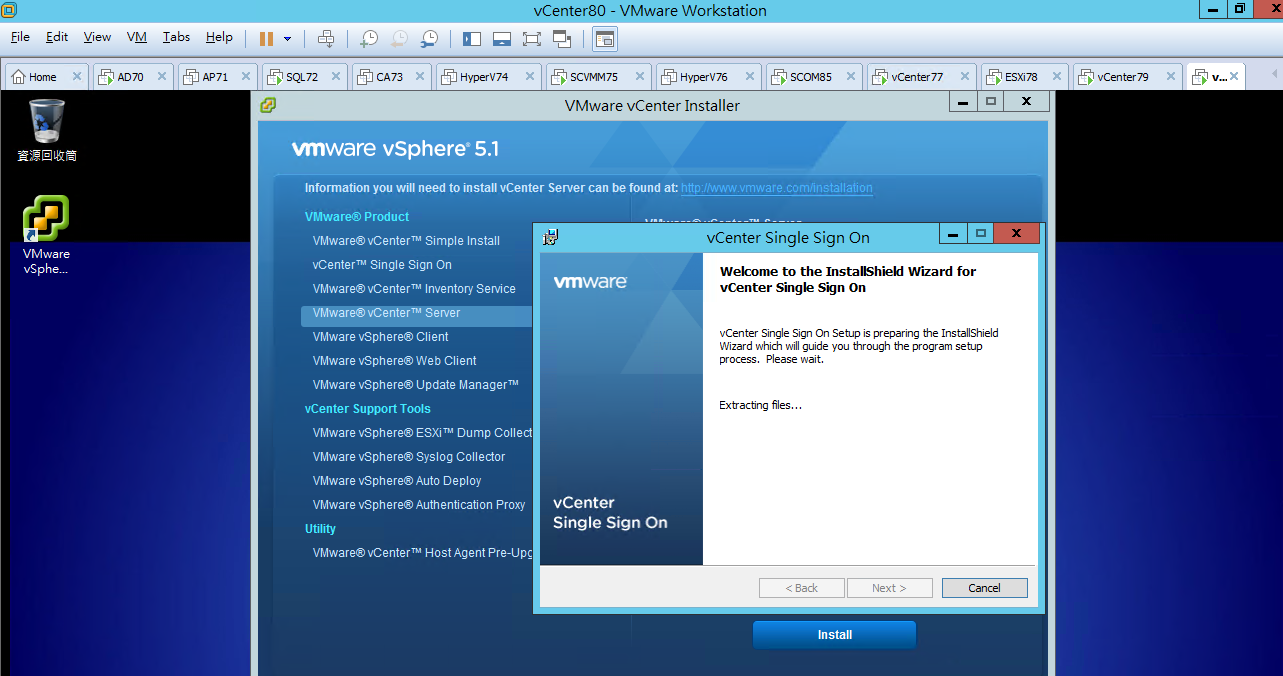

等候 解壓縮中

點選 下一步

點選 下一步

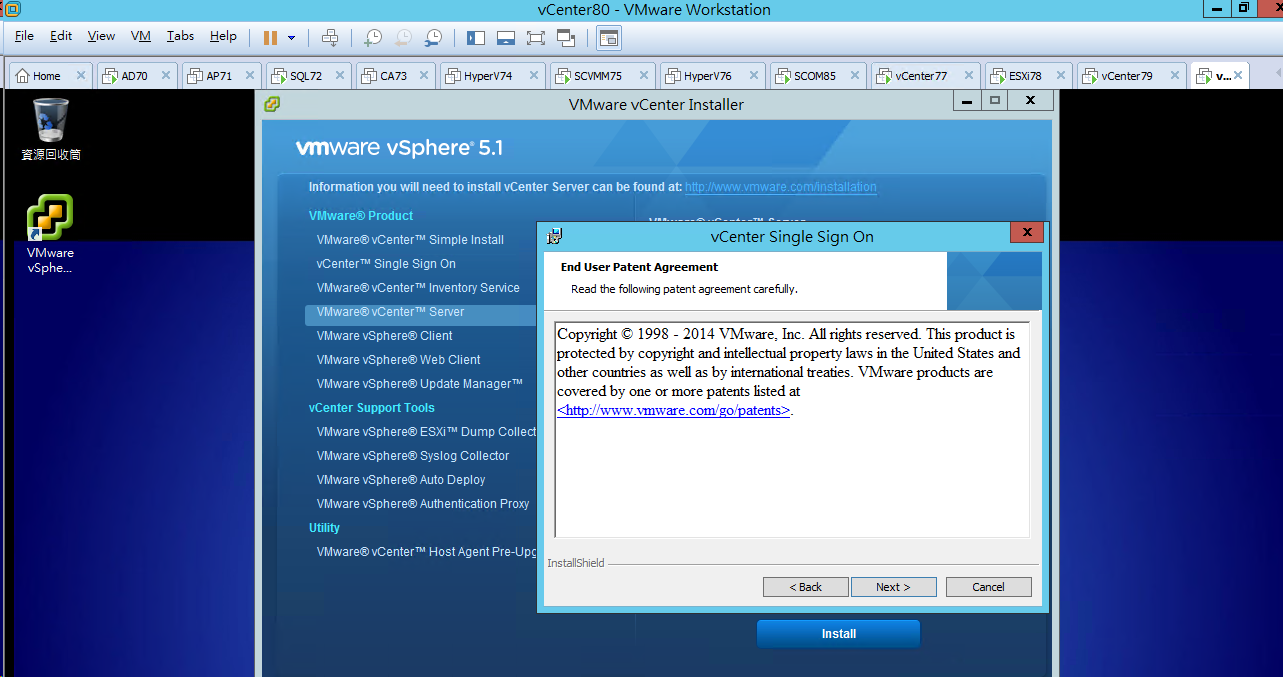

[ Ps.使用產品 注意事項的標示 ]

點選 我接受授權合約的條款
點選 下一步

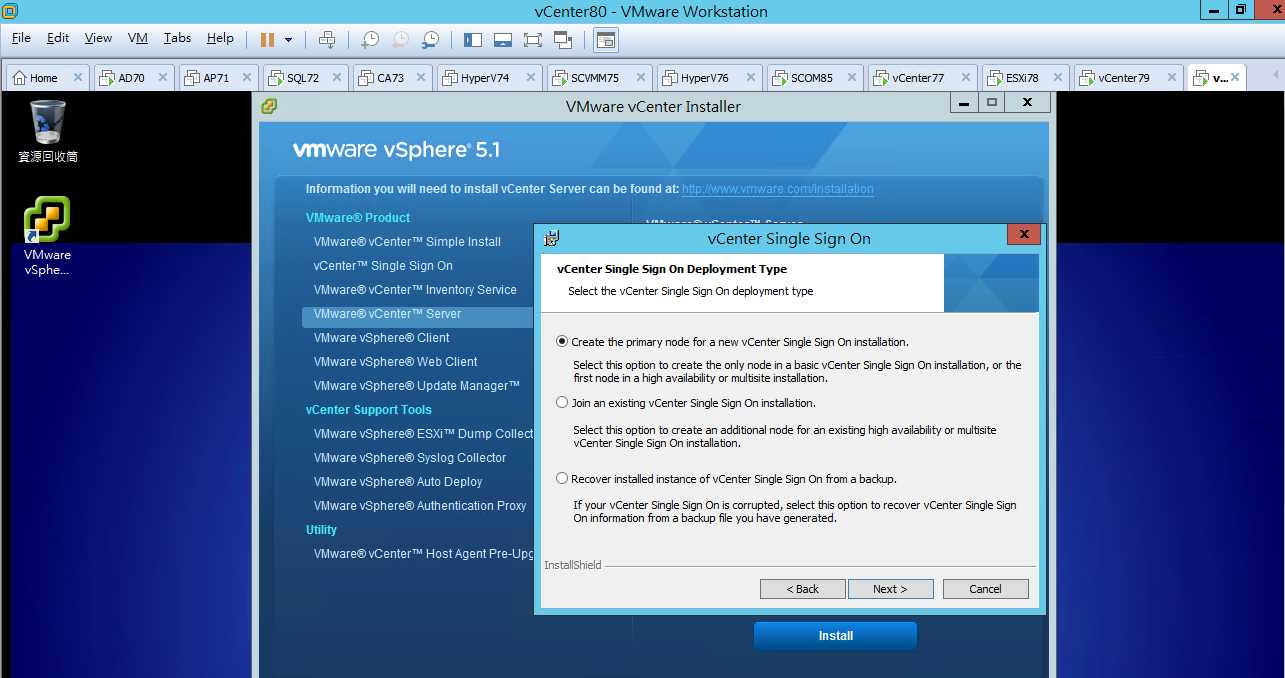

點選 Create the primary node for a new vCenter Single Sign On installation
點選 下一步

選擇 Install basic vCenter Single Sign On
點選 下一步

輸入 密碼 (admin@System-Domain)
點選 下一步

點選 Install a local Microsoft SQL Server 2008 R2 Express instance
點選 下一步

輸入 密碼 (RSA_DBA)
輸入 密碼 (RSA_USER)
點選 下一步

輸入 vCenter80.keycats.com (vCenter Server Name)
點選 下一步

點選 確定

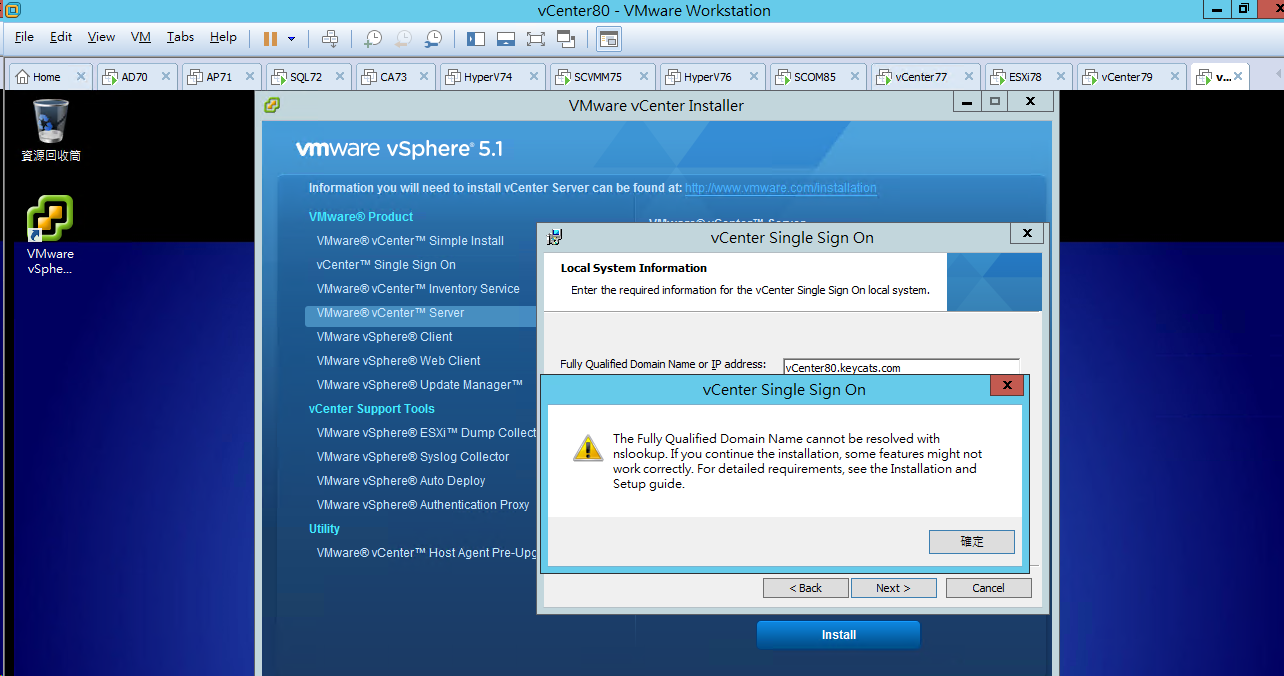

[ Ps. 警告 使用 FQDN 可能會找不到.. 等訊息 ]

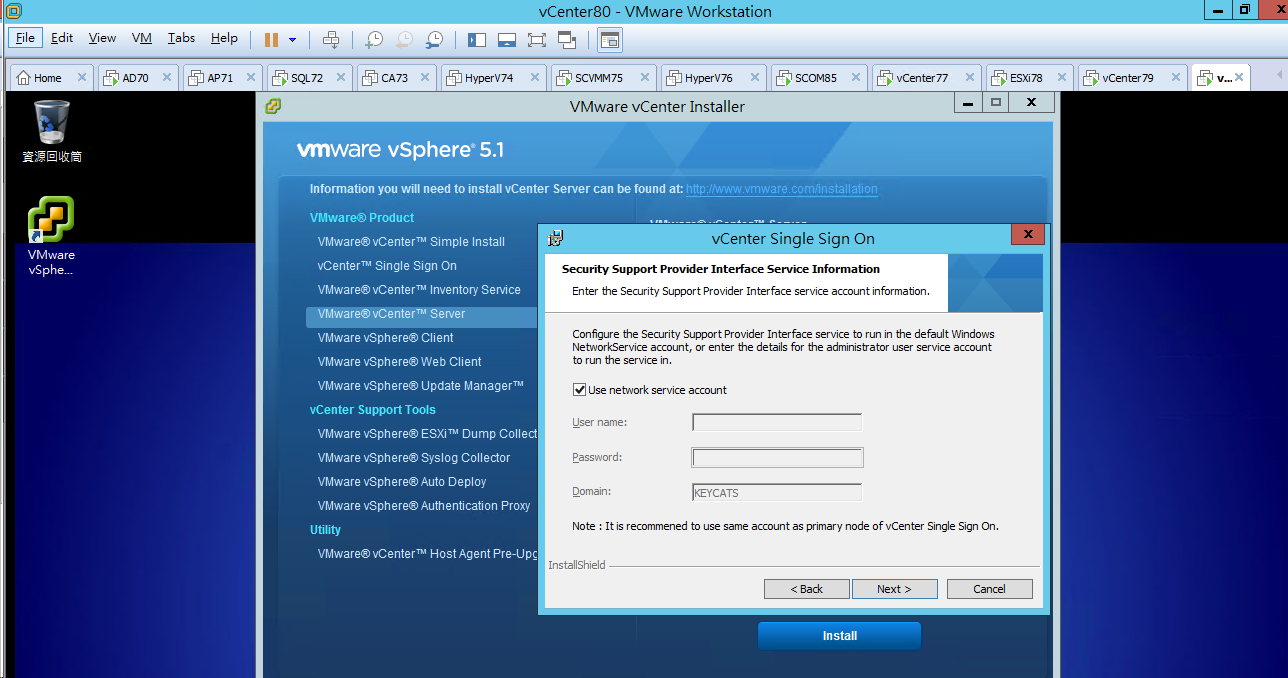

勾選 Use network service account
點選 下一步

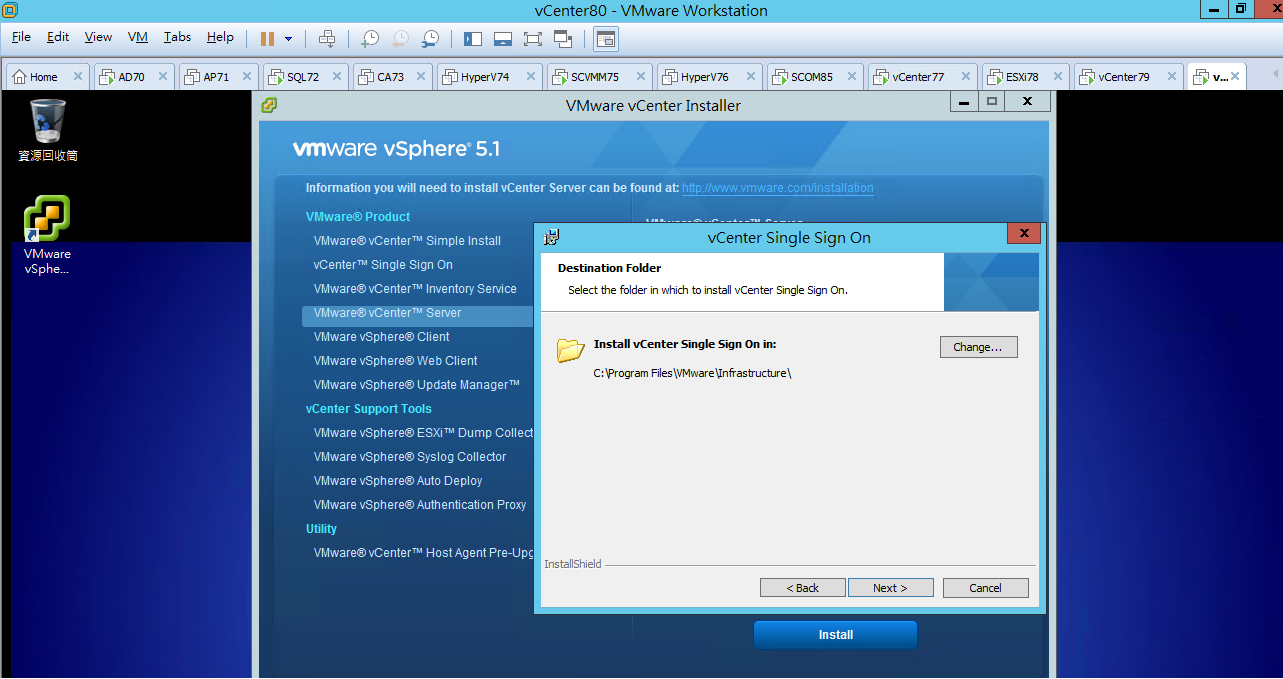

確認 目的地安裝位置 (C:\Program Files\VMware\Infrastructure)
點選 下一步

輸入 7444 (HTTPS 通訊埠)
點選 下一步

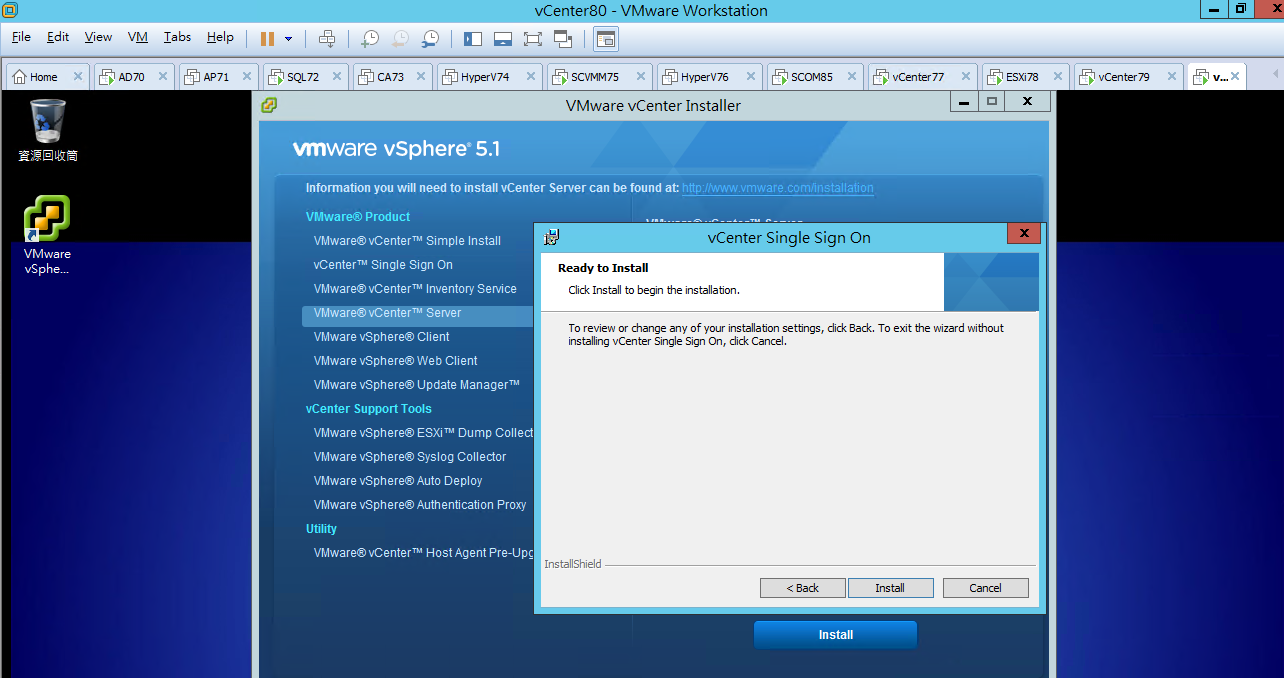

點選 安裝

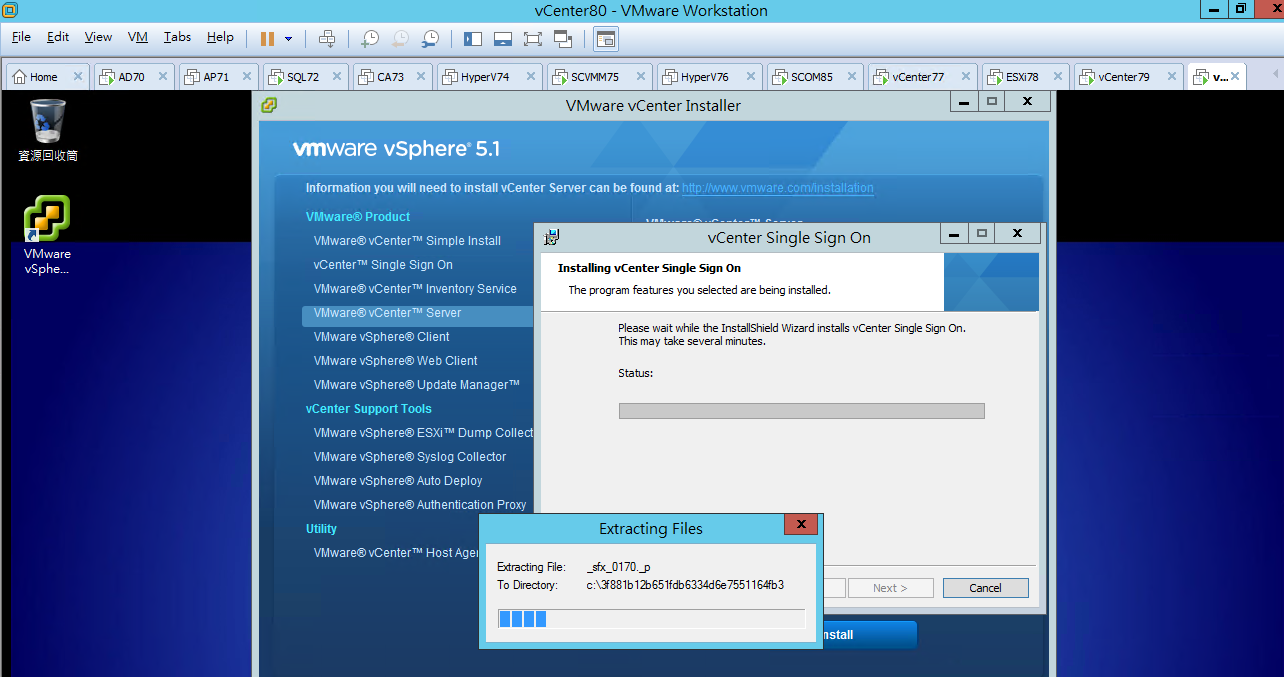

等候 安裝進行中

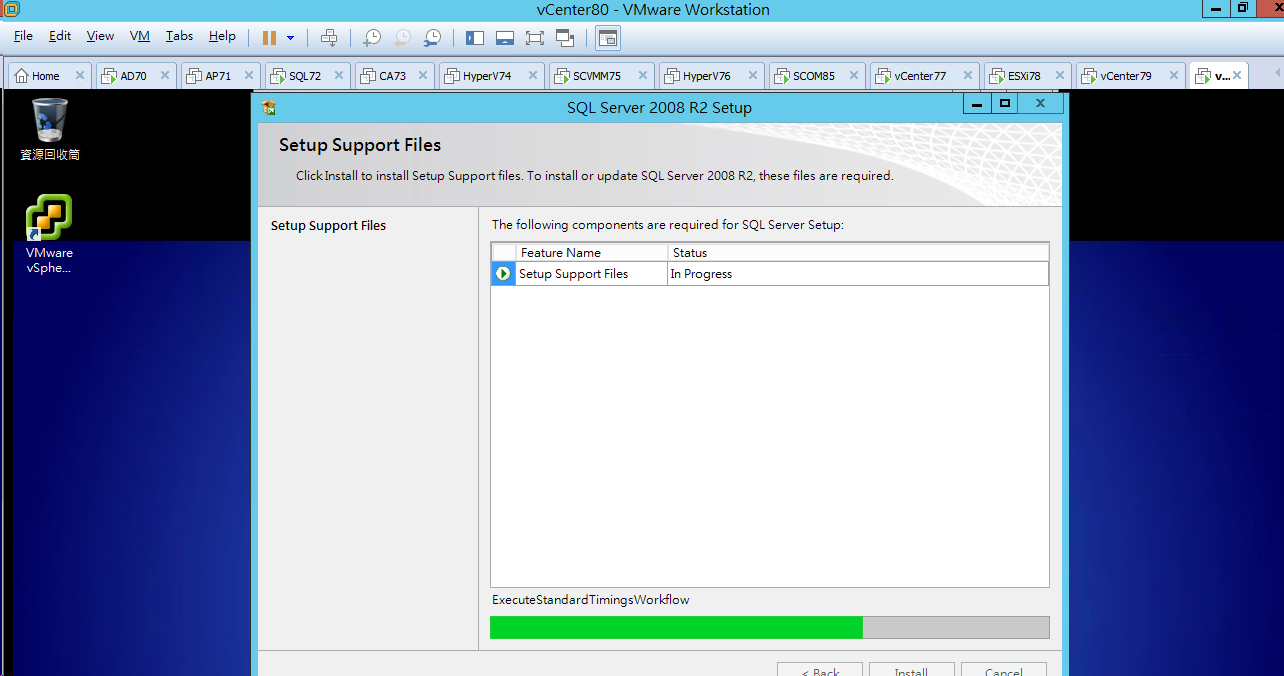

等候 安裝 SQL Server 2008 R2 進行中

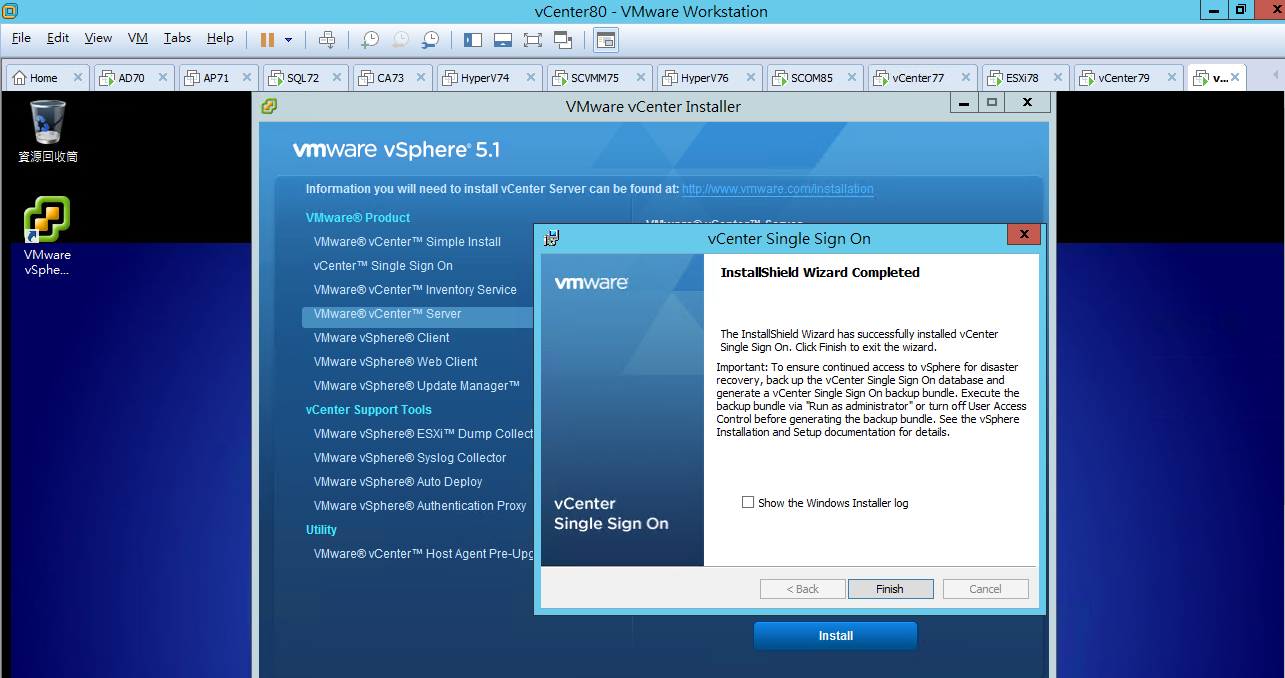

點選 完成

[ 安裝 Inventory Service ]

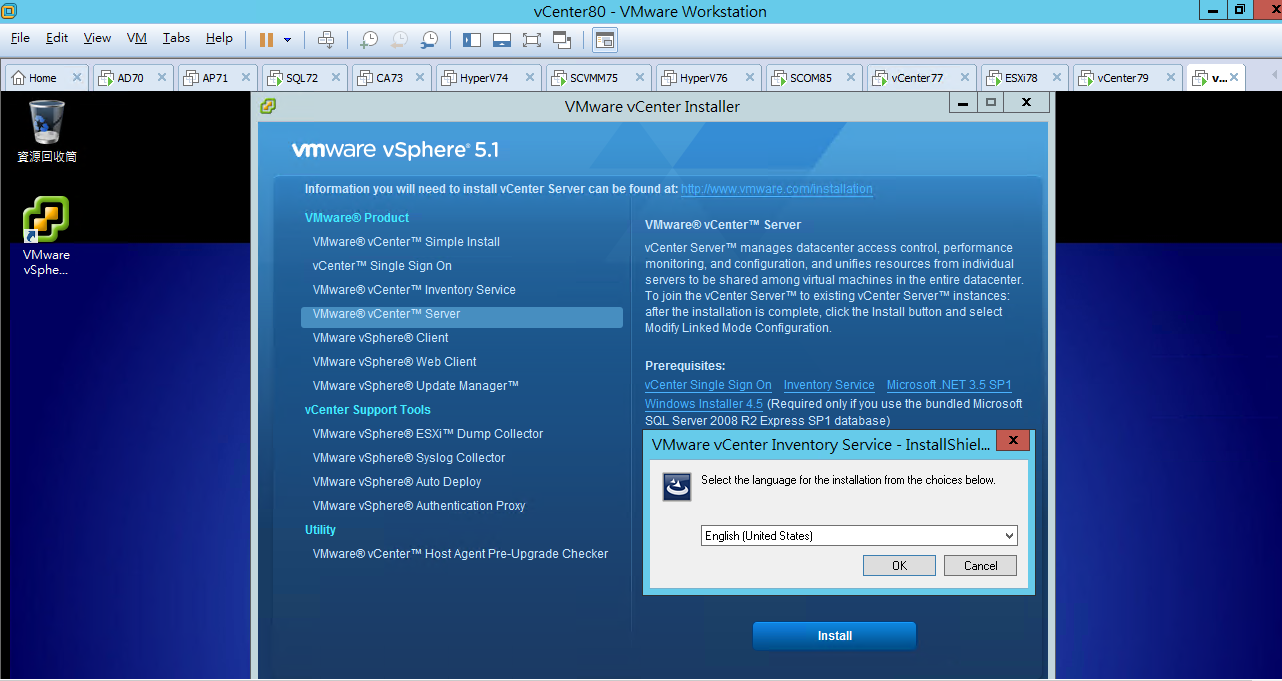

點選 語言
點選 確定

等候 程式啟動中

等候 搜尋中

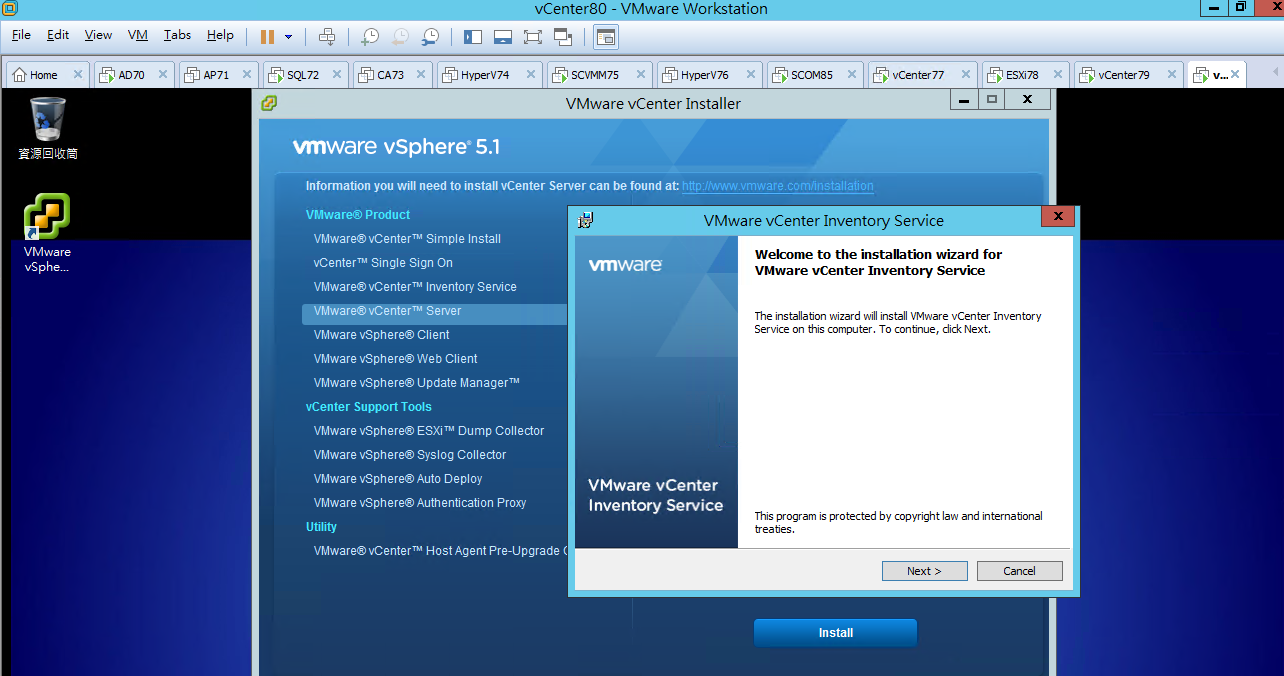

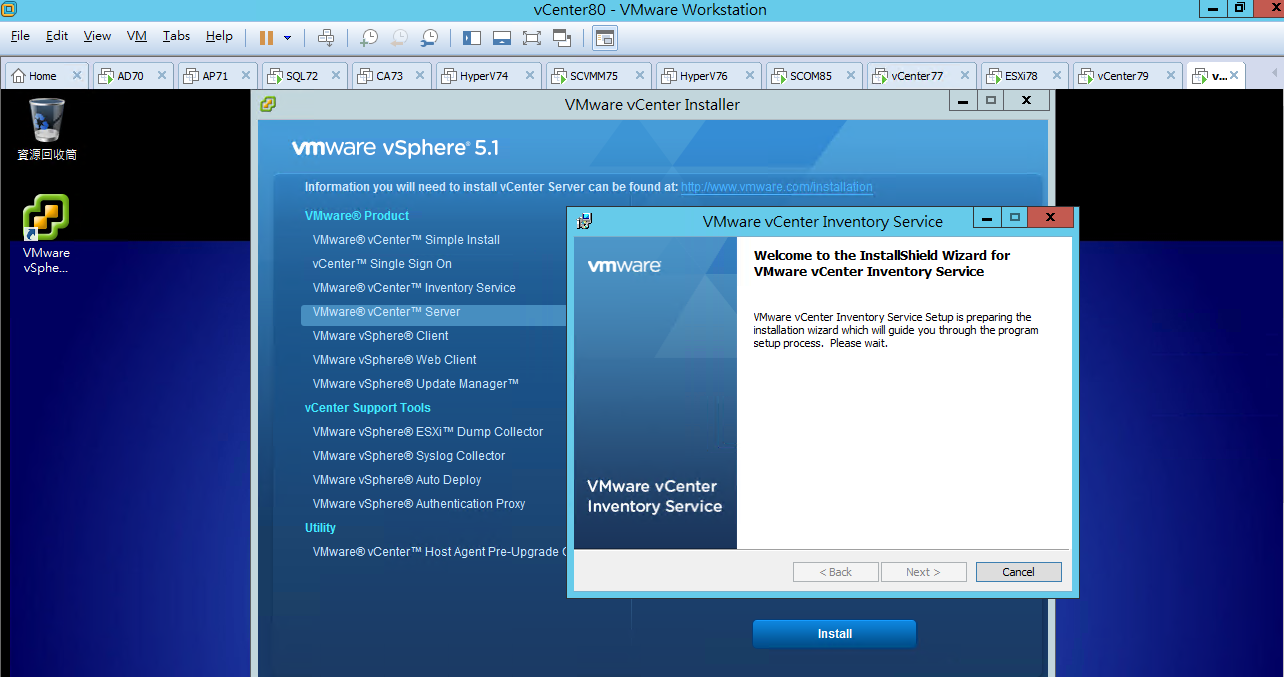

在 歡迎安裝 VMware vCenter Inventory Service 安裝精靈 頁面
點選 下一步

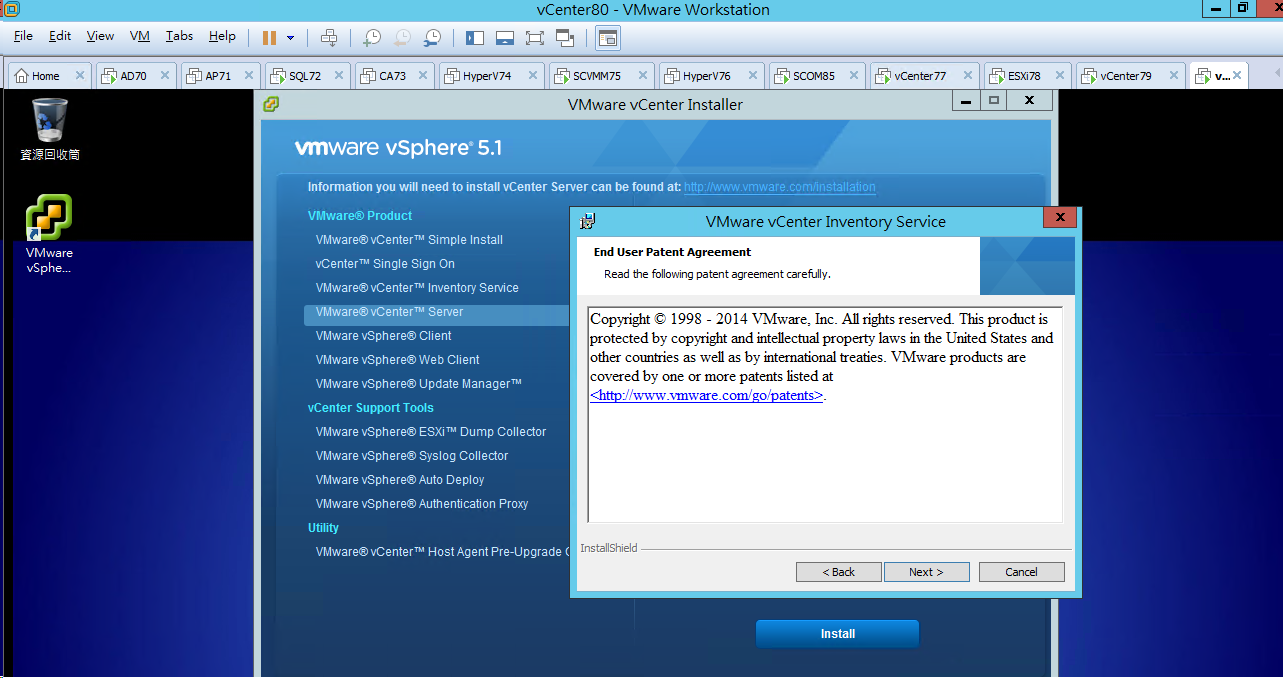

點選 下一步

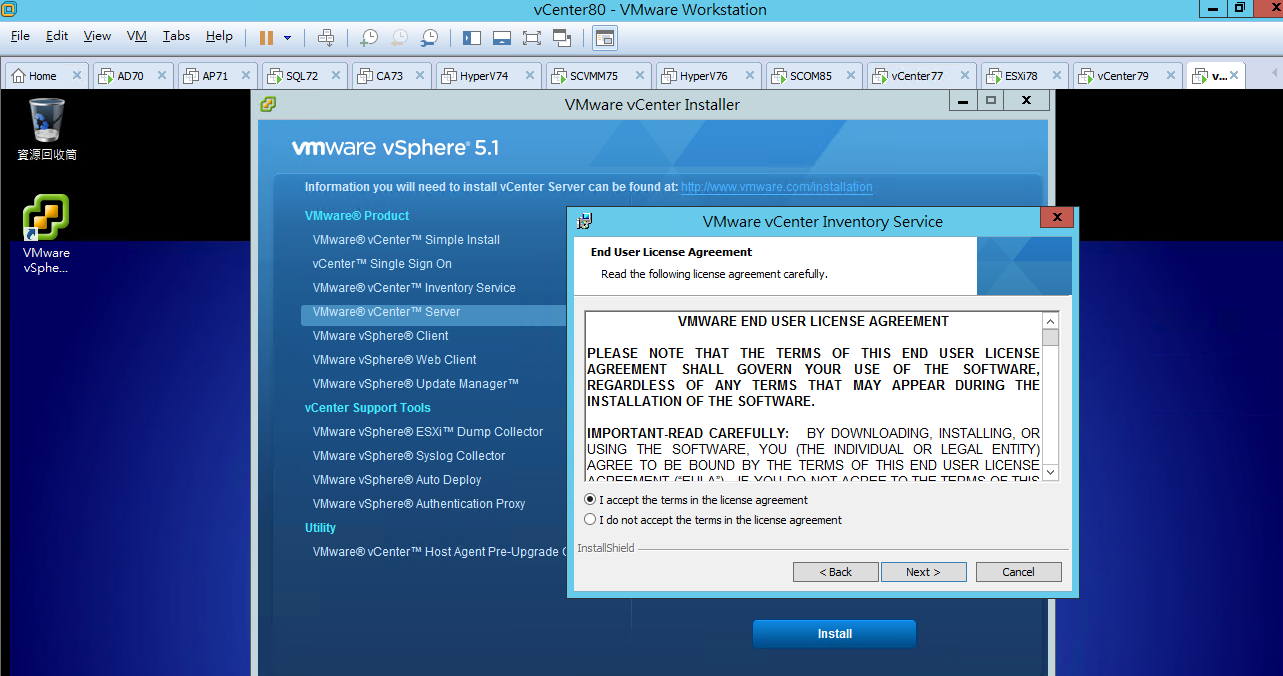

點選 我接受授權合約的條款
點選 下一步

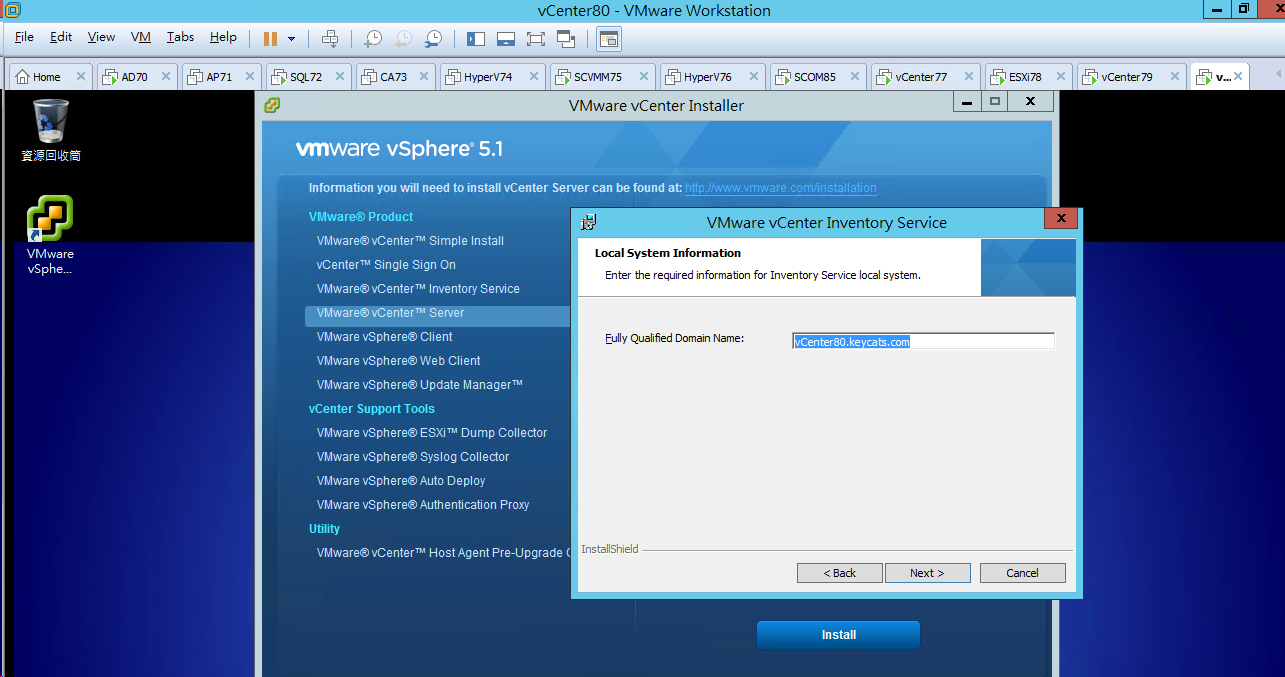

輸入 vCenter80.keycats.com
點選 下一步

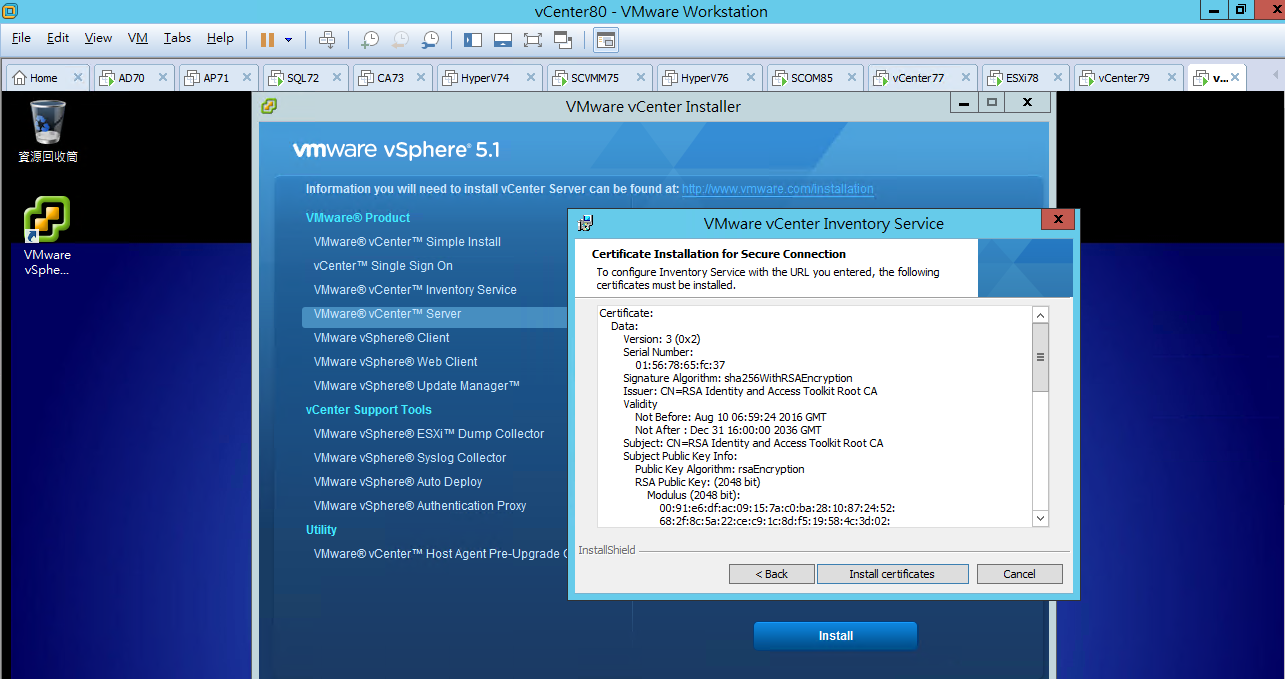

點選 確定

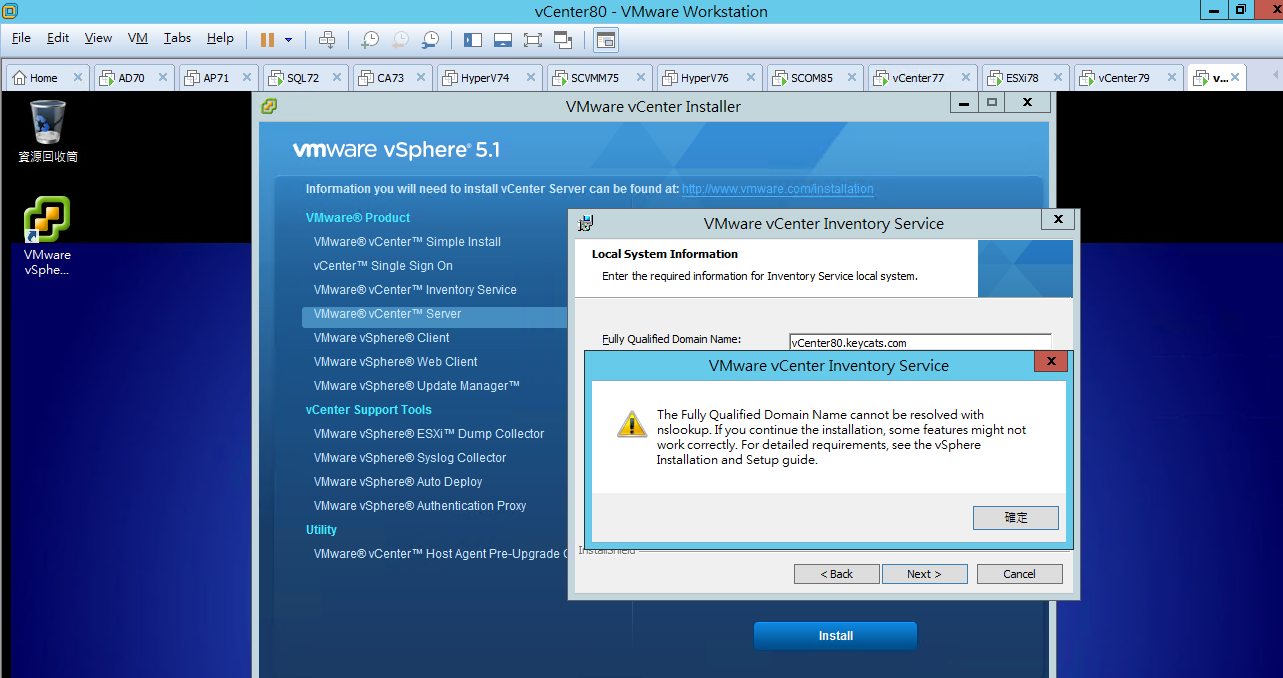

[ Ps.警告 如使用 FQDN 會找不到 …等 ]

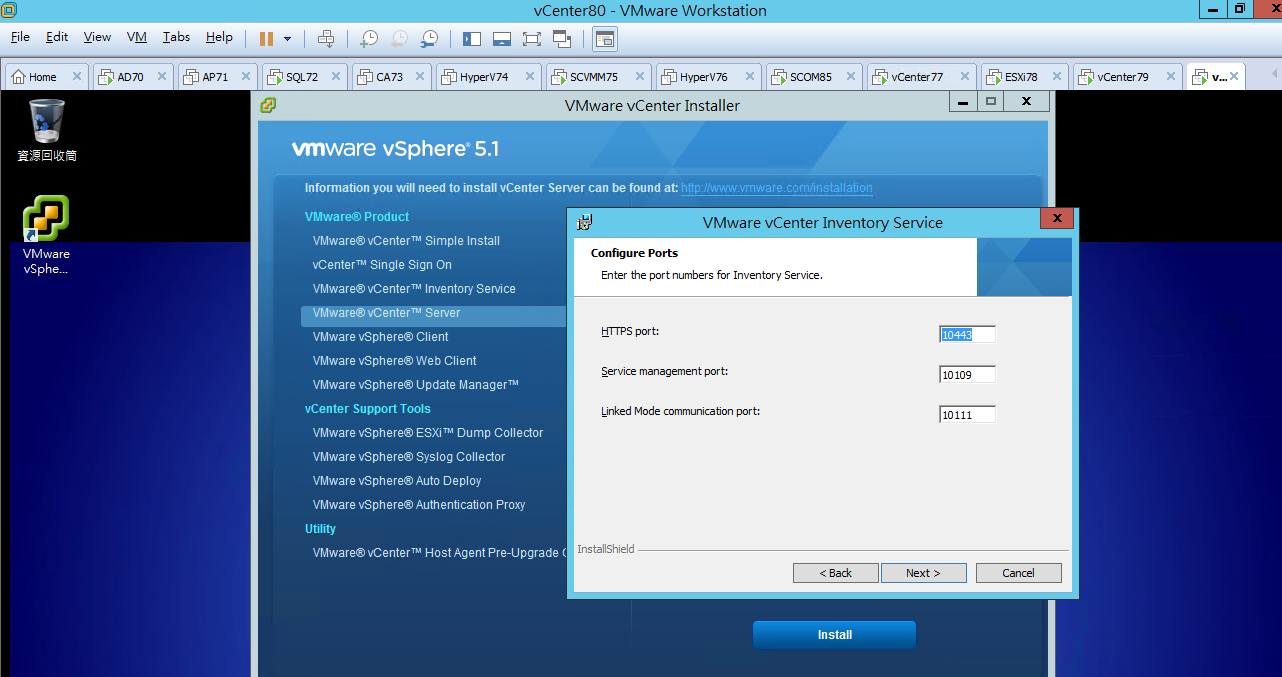

輸入 10443 (HTTPS 通訊埠)
輸入 10109 (Service management 通訊埠)
輸入 10111 (Linked Mode communication 通訊埠)
點選 下一步

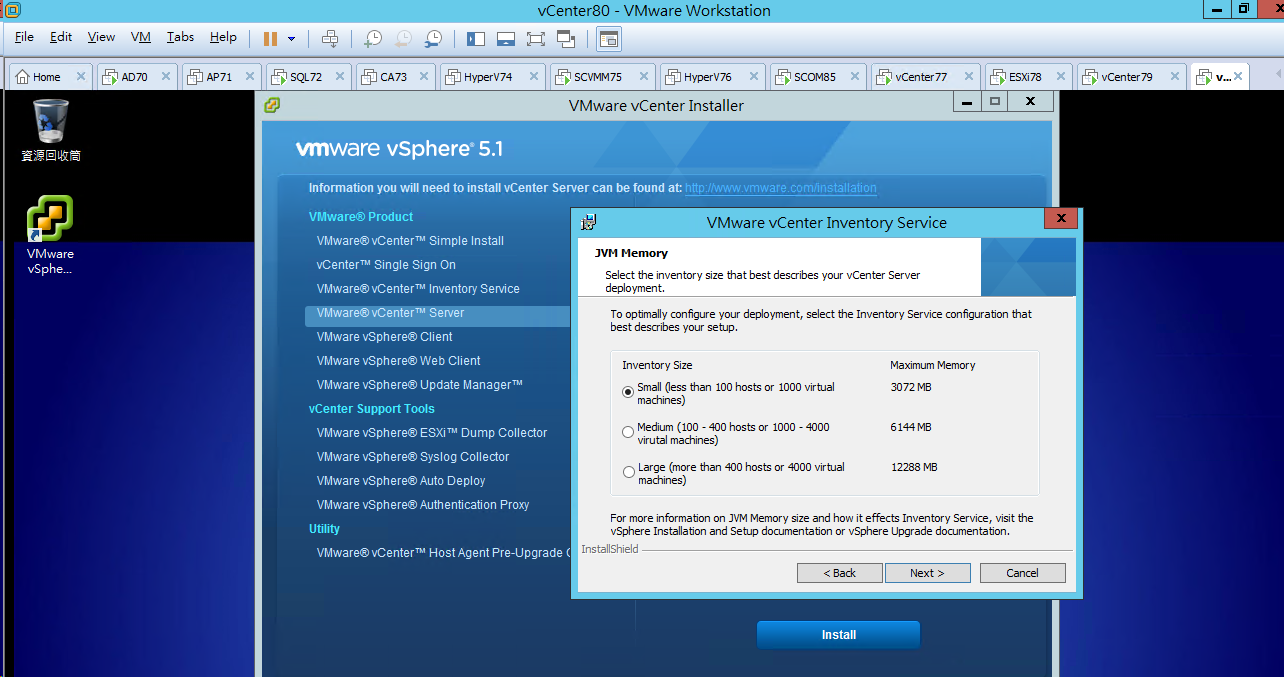

點選 安裝主機數量 (Small Medium Large)
點選 下一步

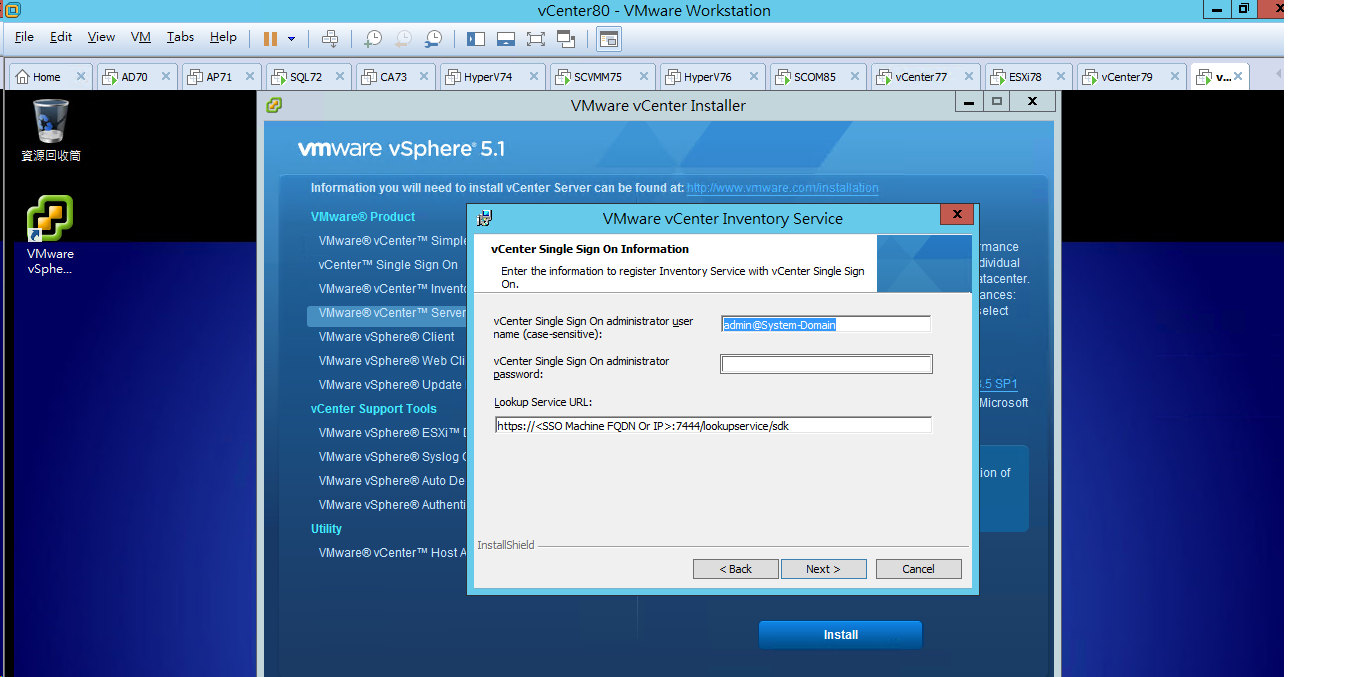

輸入 admin@System-Domain
輸入 密碼
輸入 https://vCenter80.keycats.com:7444/lookupservice/sdk

確認 摘要無誤
點選 下一步

點選 安裝

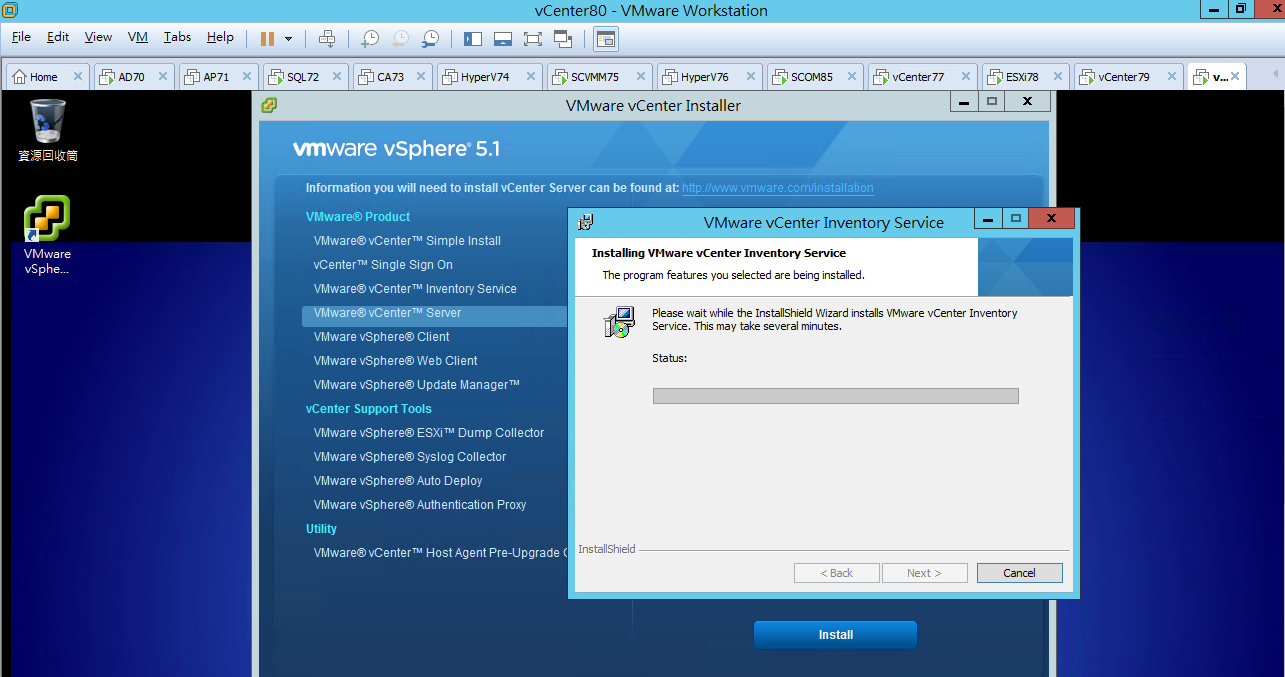

等候 安裝進行中

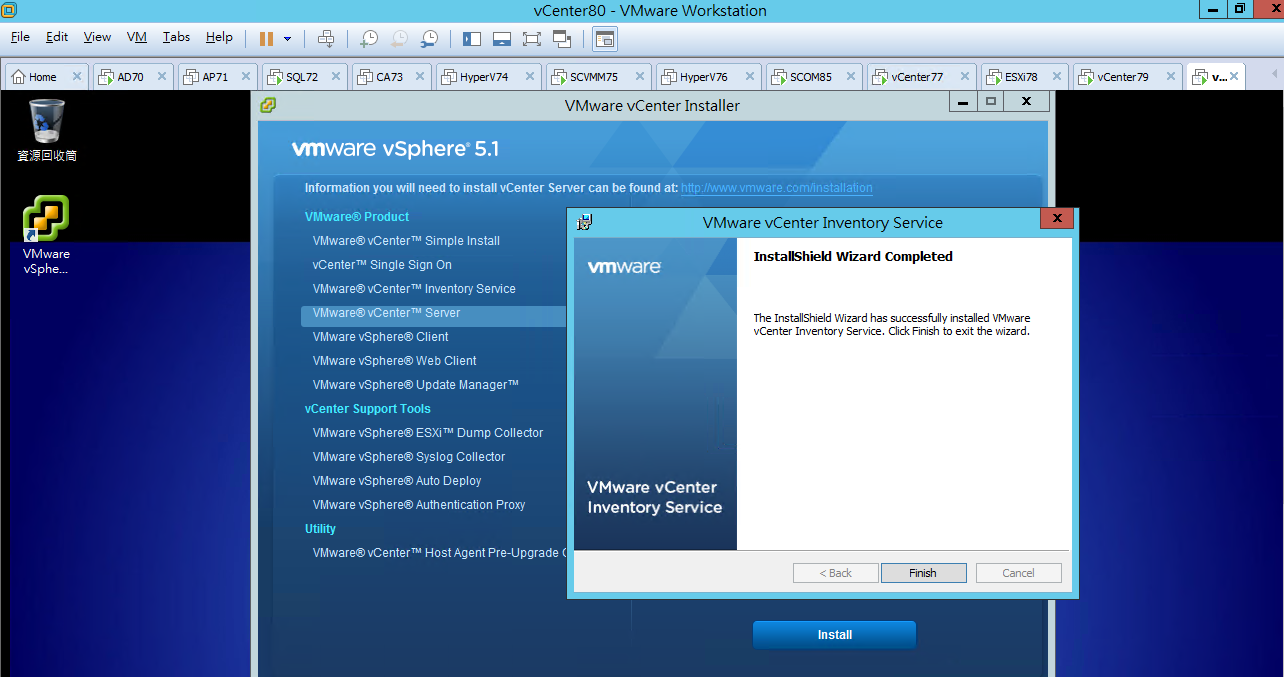

點選 完成

[ 安裝 VMware Product ]

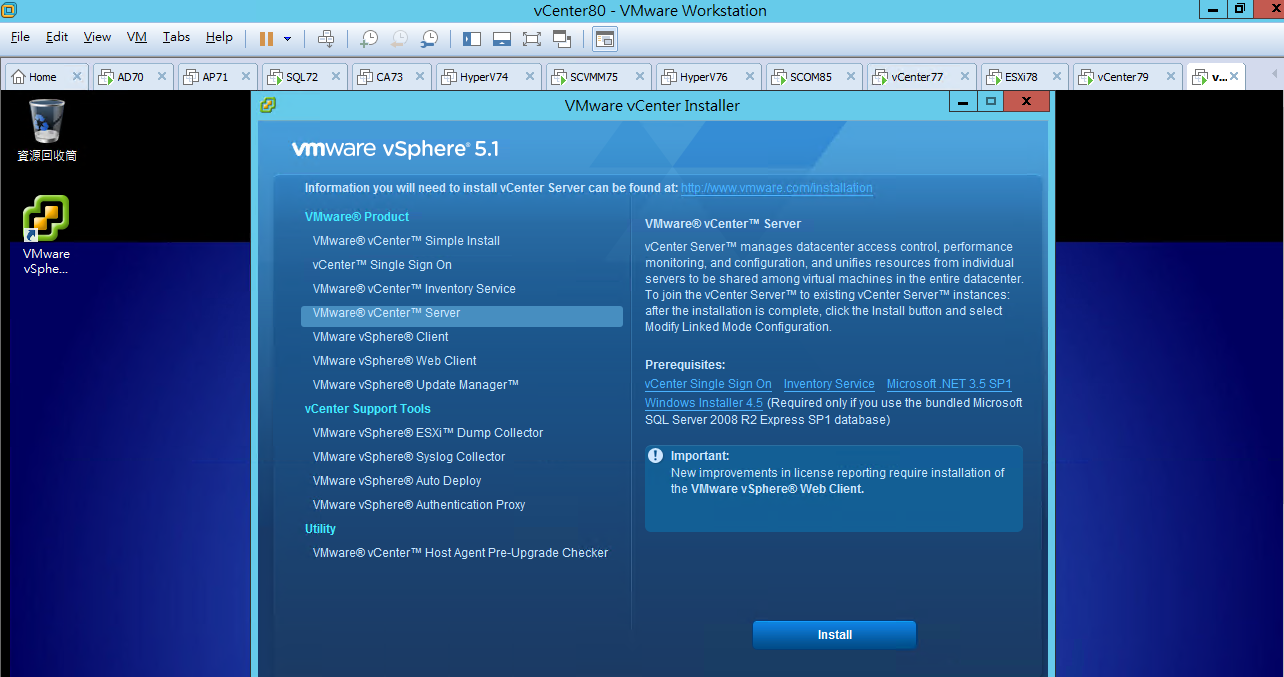

點選 VMware vCenter Server
點選 安裝

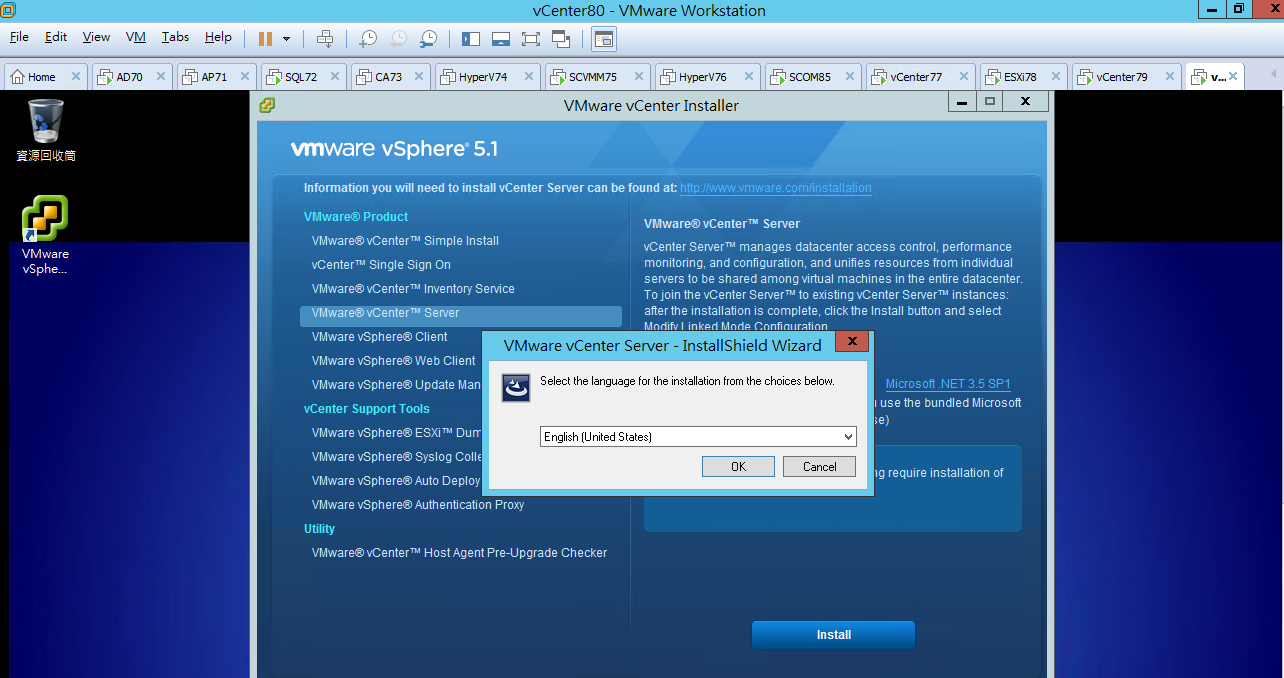

點選 語言
點選 OK

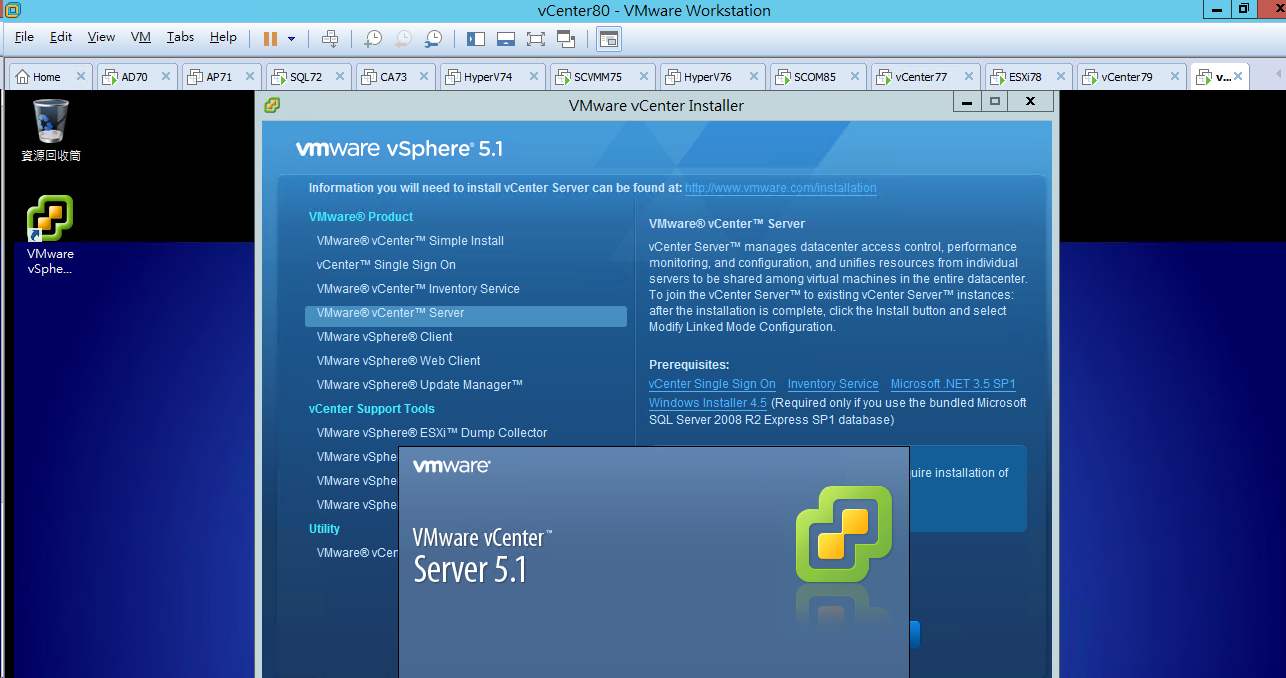

等候 程式啟動中

等候 Searching

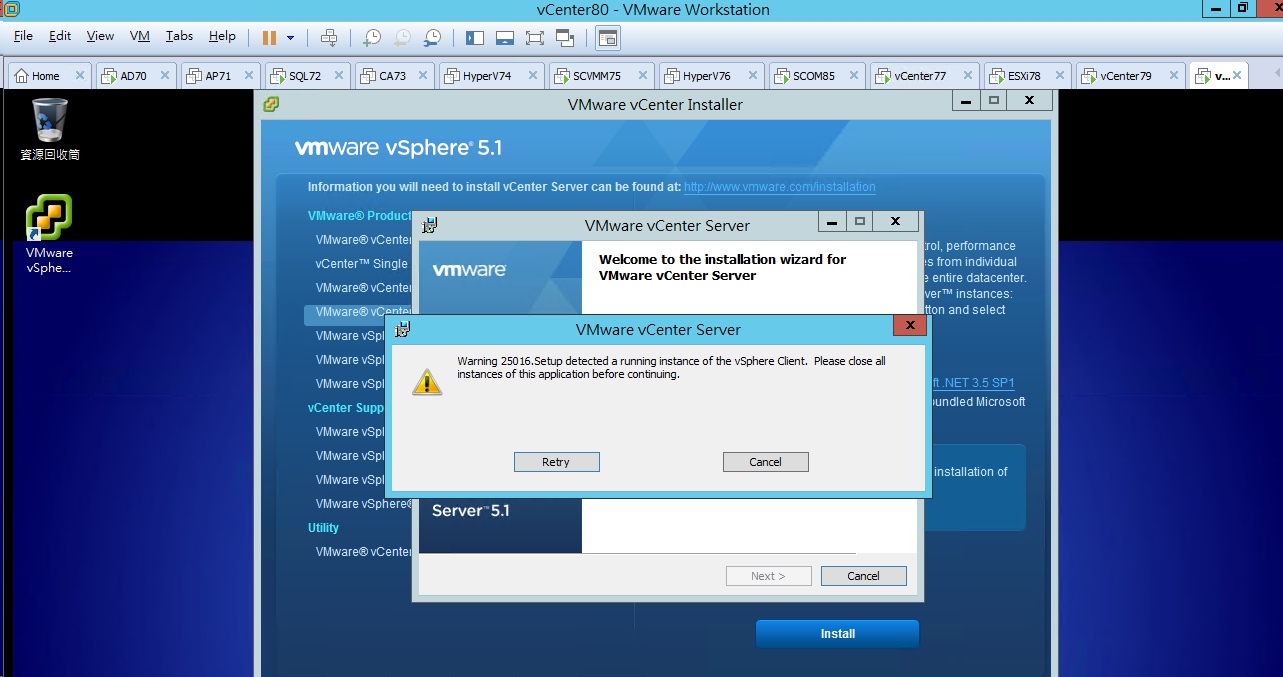

[ 警告訊息 請先關閉 vSphere Client 程式 ]
點選 Retry

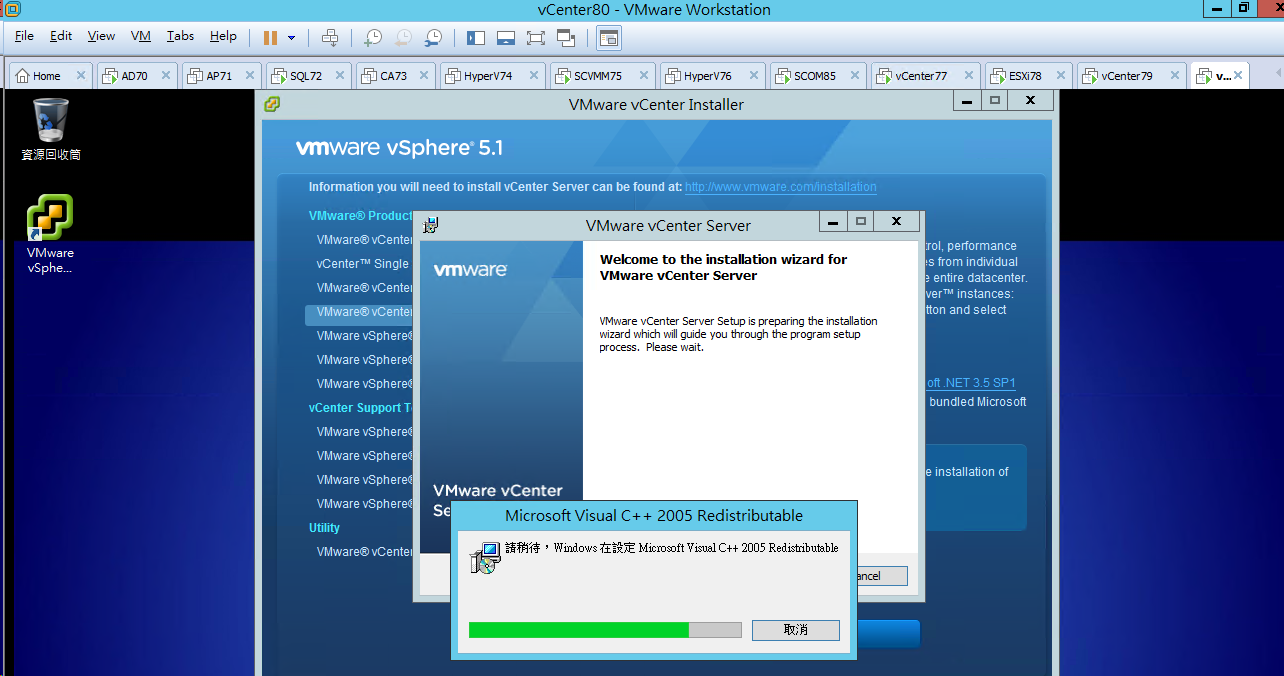

等候 安裝中

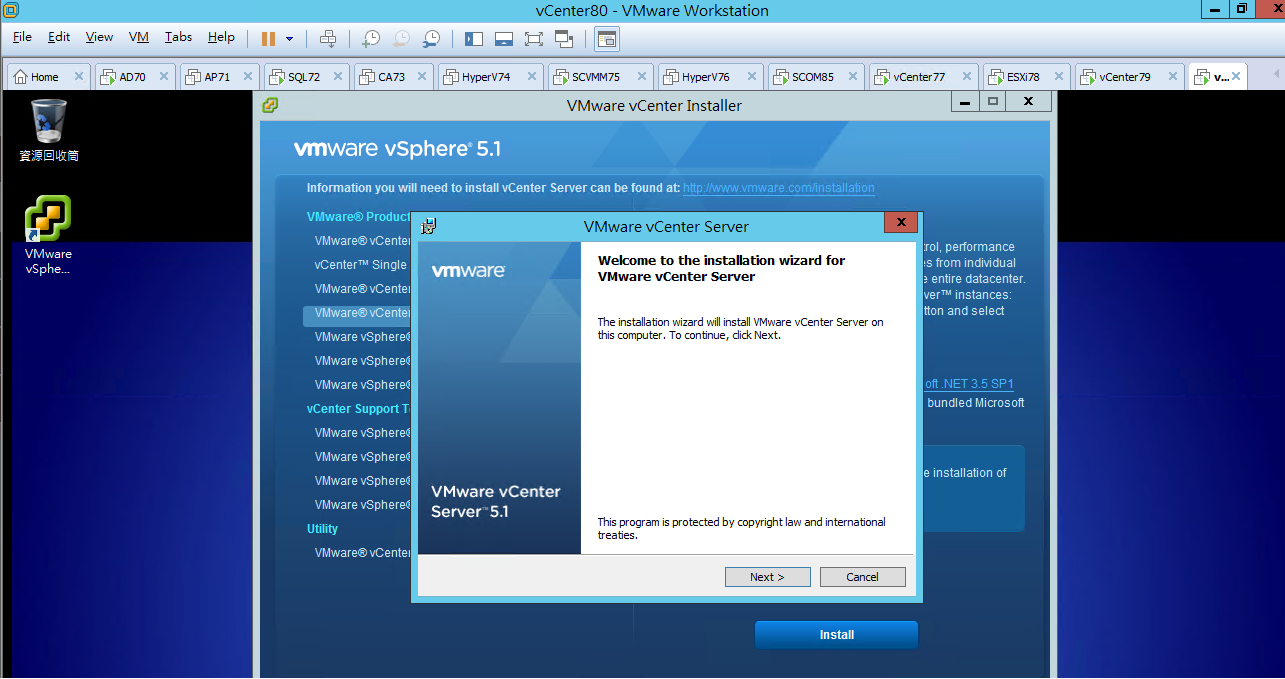

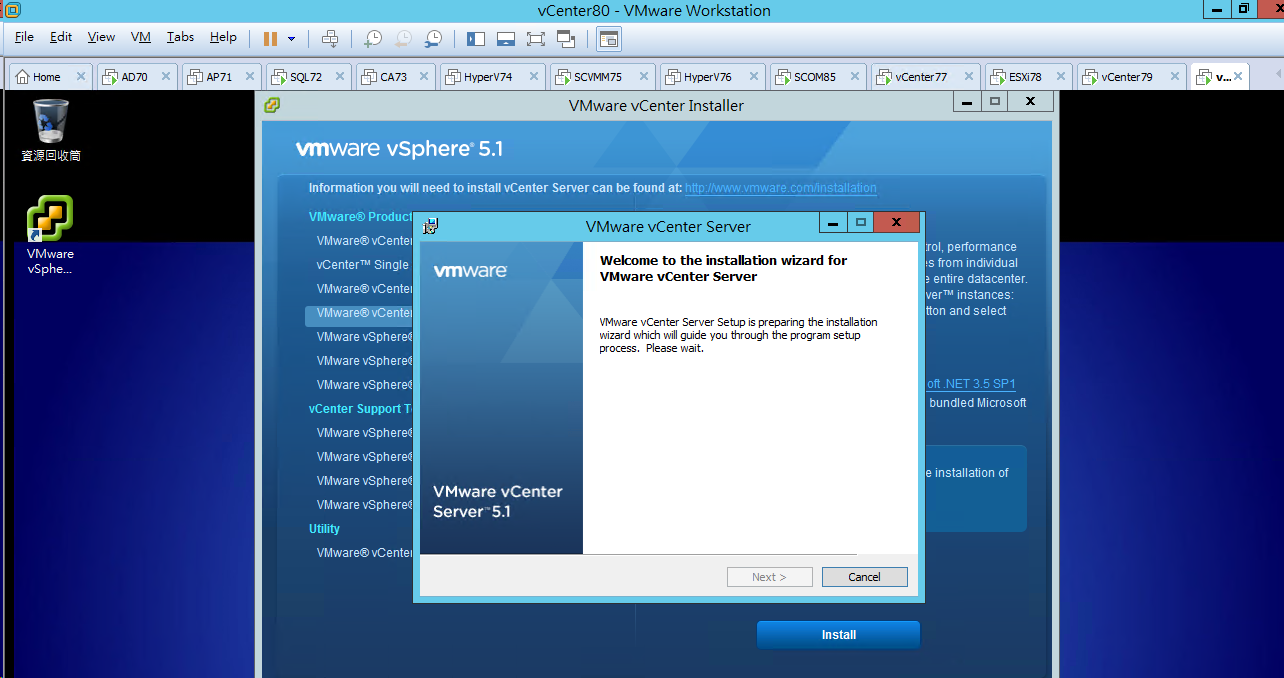

在 歡迎使用 VMware vCenter Server 5.1.0 安裝程式 頁面
點選 下一步

點選 下一步
[ Ps.使用產品注意事項 ]

點選 我接受授權合約的條款
點選 下一步

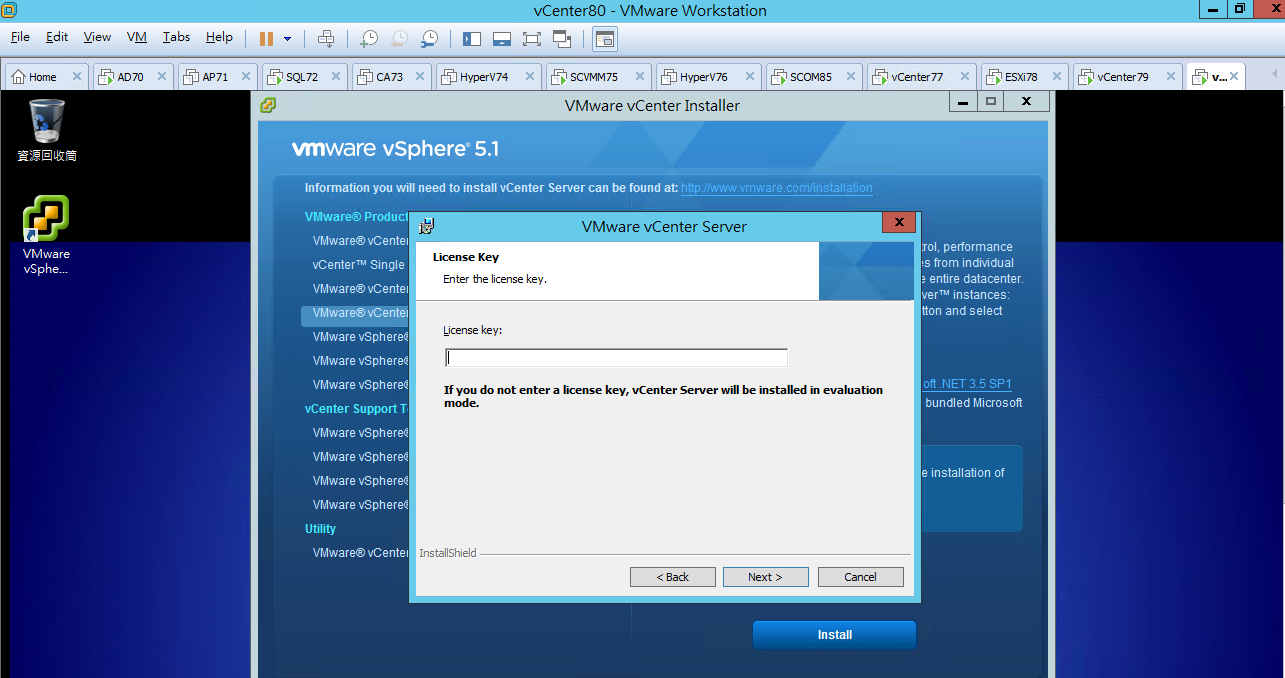

輸入 License Key
點選 下一步
[ Ps.在安裝 vCenter Server 6.0.0 版本則是 輸入 PowerShell 指令 ]

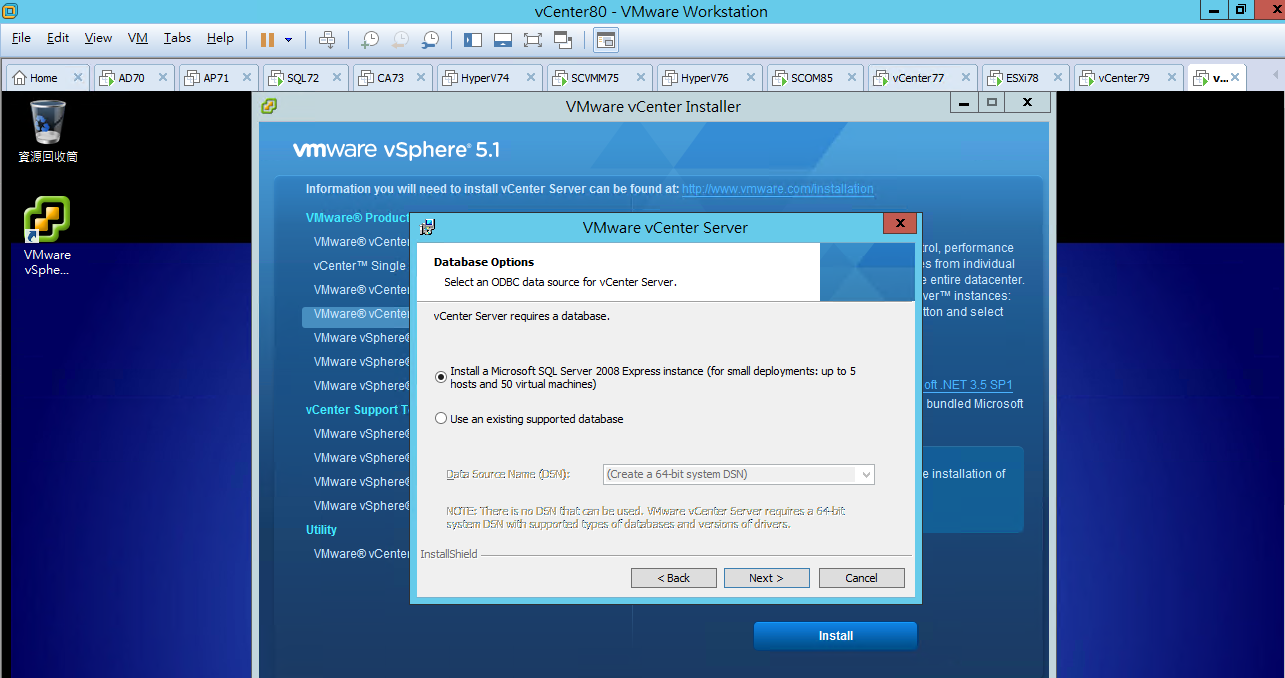

點選 安裝 (Install a Microsoft SQL Server 2008 Express instance)
點選 下一步

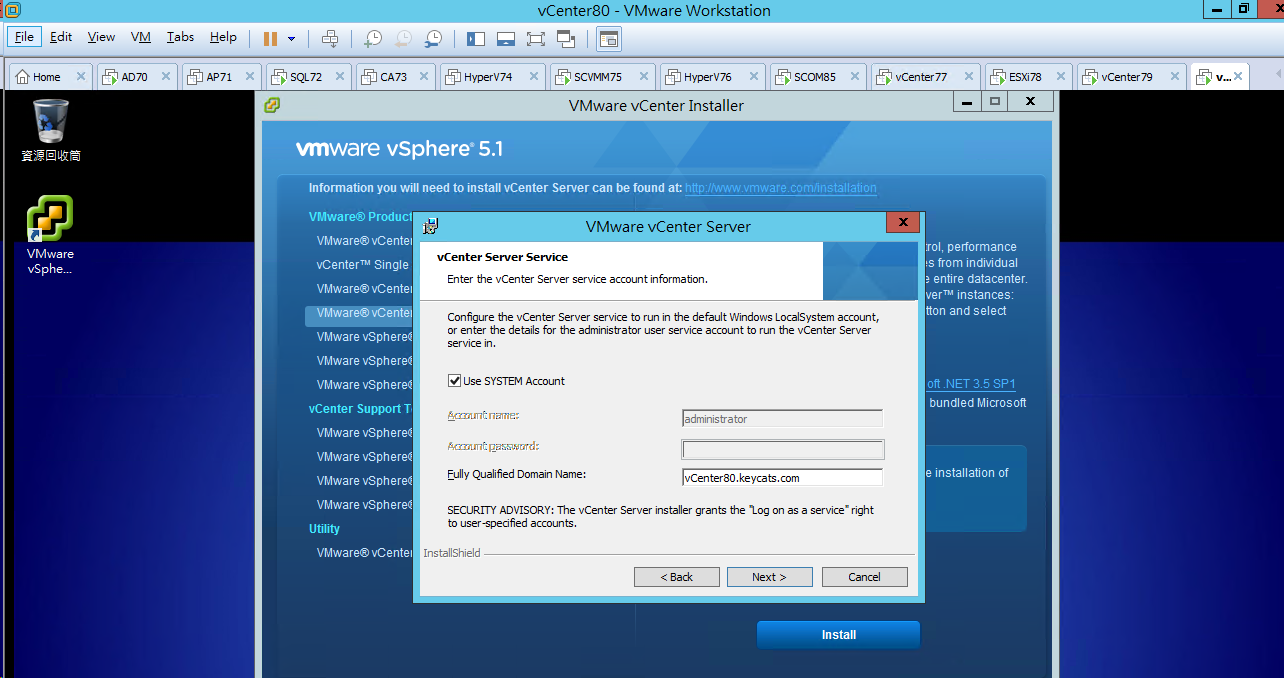

點選 使用系統管理帳戶
輸入 vCenter80.keycats.com
點選 下一步

點選 確定

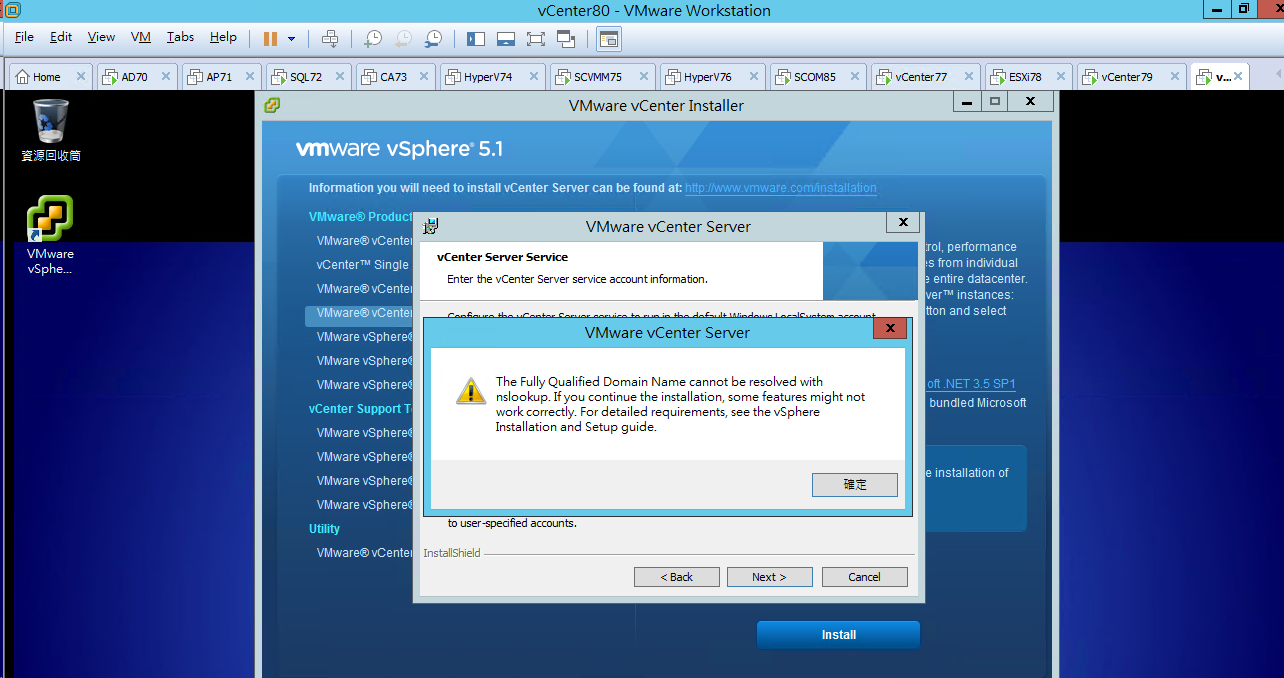

[ Ps.警告訊息 如果使用 FQDN 會無法… ]

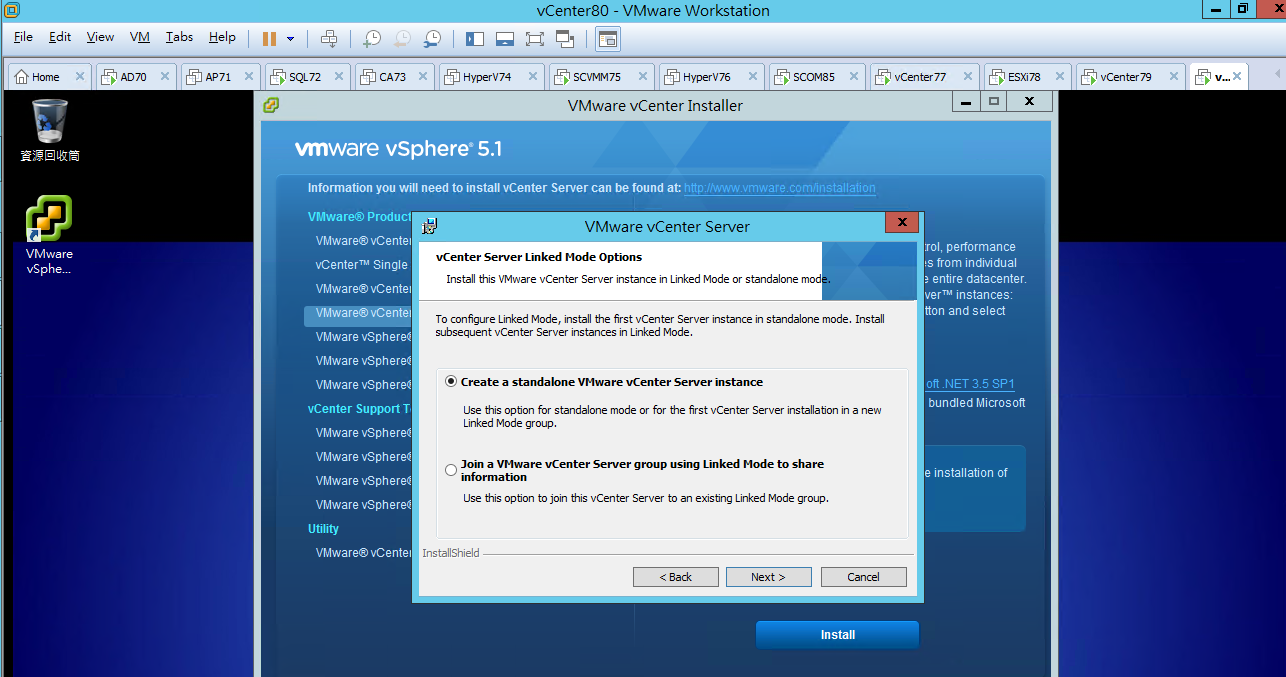

點選 Create a standalone VMware vCenter Server instance
點選 下一步
[ Ps. 或 選擇 加入現有的 vCenter Server ]

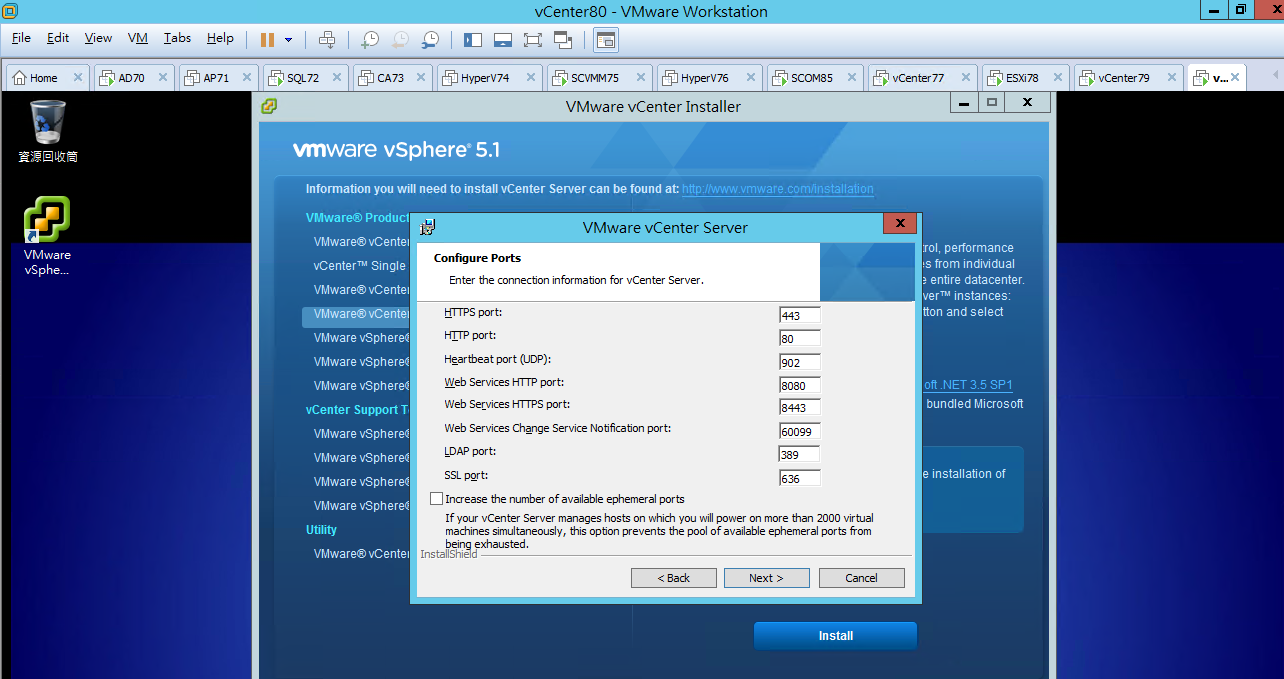

確認 設定連接埠 (用於此部署)
點選 下一步
[ Ps.連接 vCenter Server Configure Ports 通訊埠 ]

選擇 需管理主機數量 (Small Medium Large)
點選 下一步
[ Ps.在此需注意的是 Maximum Memory 記憶體的大小 ]

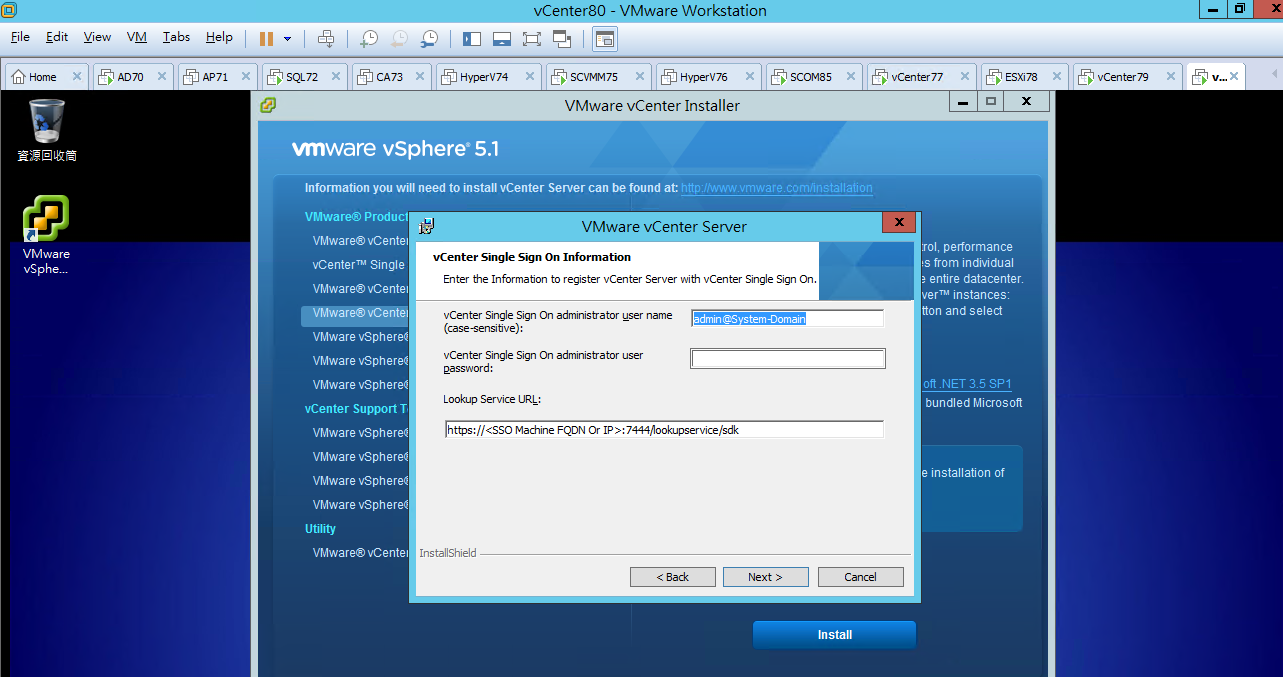

輸入 admin@System-Domain 系統管理員帳戶 (case-sensitive)
輸入 密碼
輸入 https://:7444/lookupservice/sdk
[ Ps. 設定 SSO 主機服務 為 https://vCenter80.keycats.com:7444/lookupservice/sdk ]

確認 設定無誤
點選 下一步

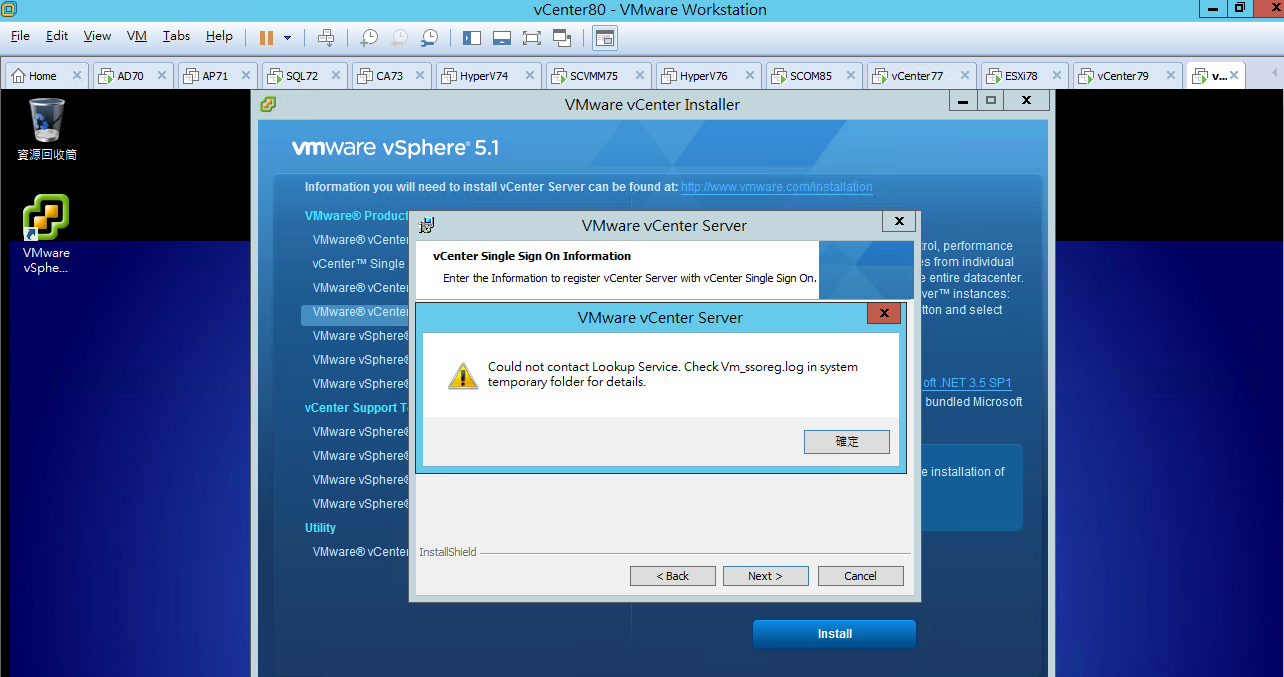

[ 如出現 Could not contact Lookup Service. Check Vm_ssoreg.log in system temporary folder for details. ]
[ 警告訊息 表示尚未安裝 “vCenter Single Sign On" or “Inventory Service" 項目 ]

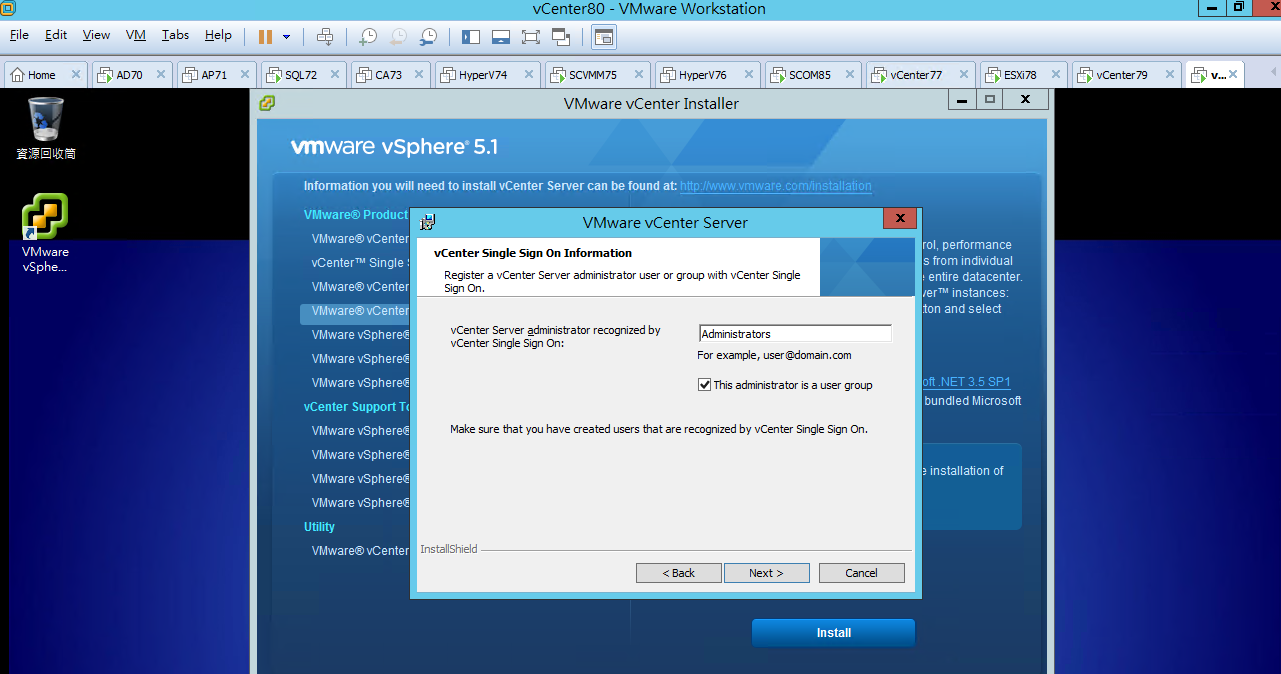

輸入 Administrators
點選 下一步
[ Ps.勾選 This administrator is a user group ]

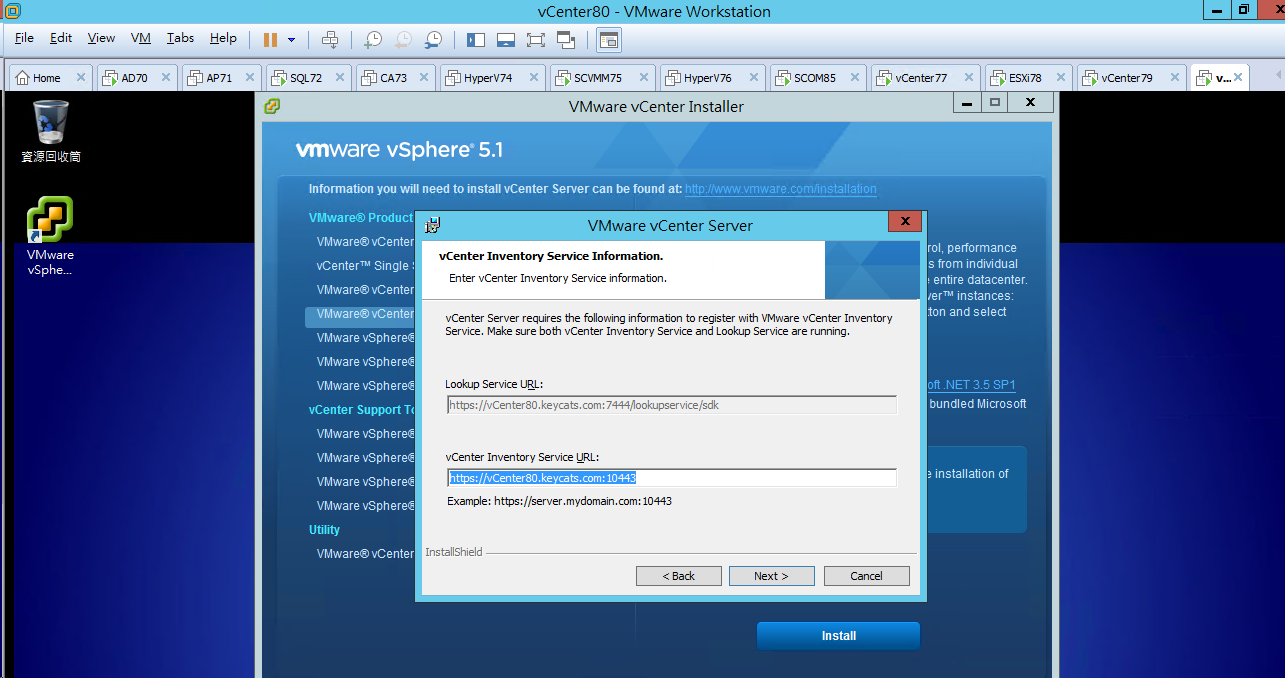

輸入 https://vCenter80.keycats.com:10443 (vCenter Inventory Service URL)
點選 下一步

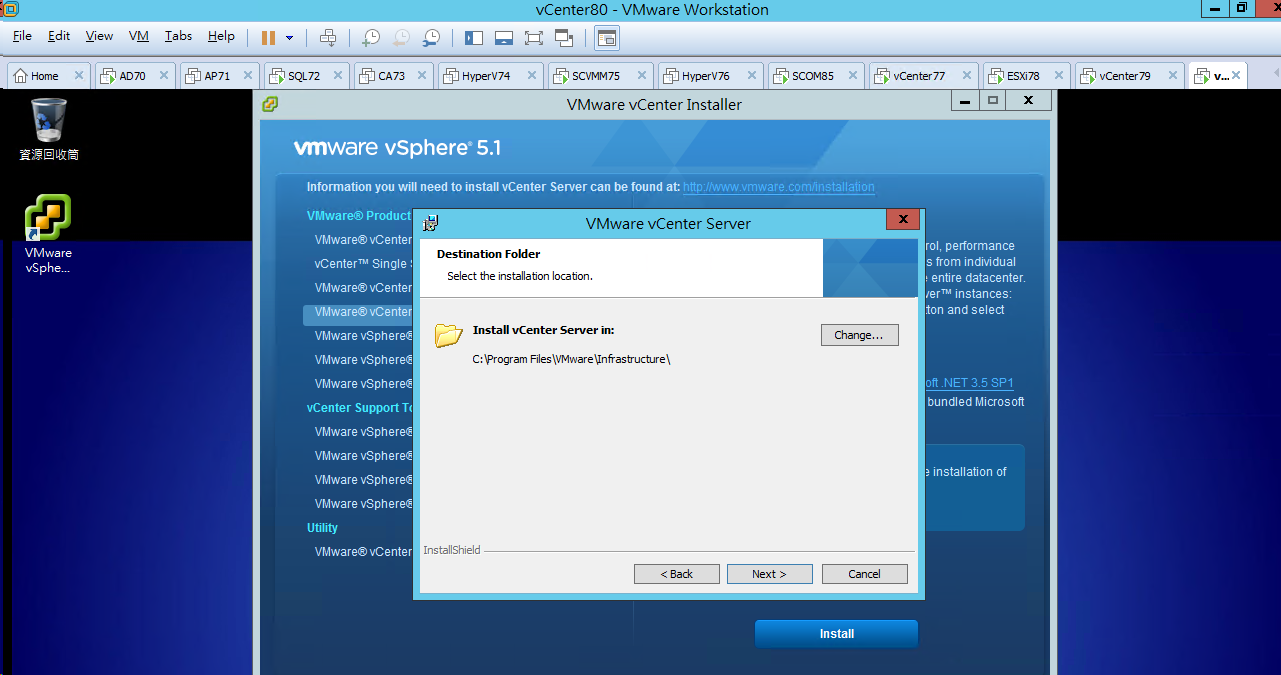

確認 安裝 vCenter Server 的位置 (C:\Program Files\VMware\Infrastructure)
點選 下一步

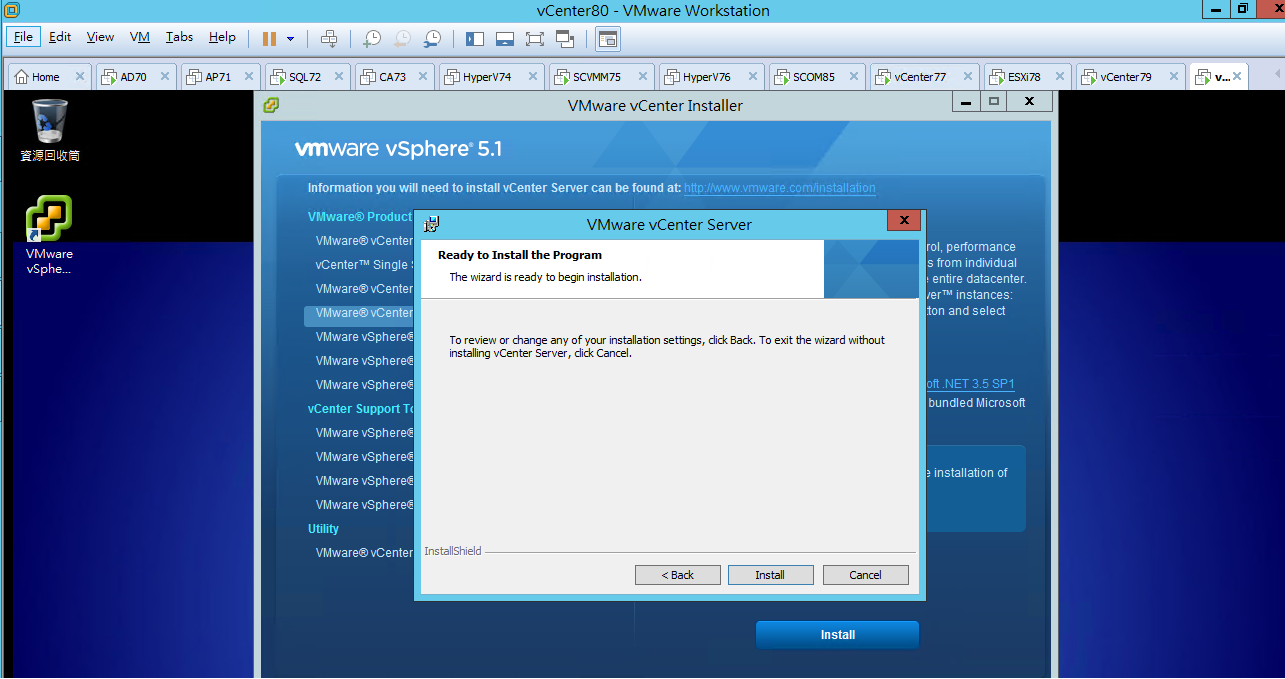

點選 安裝

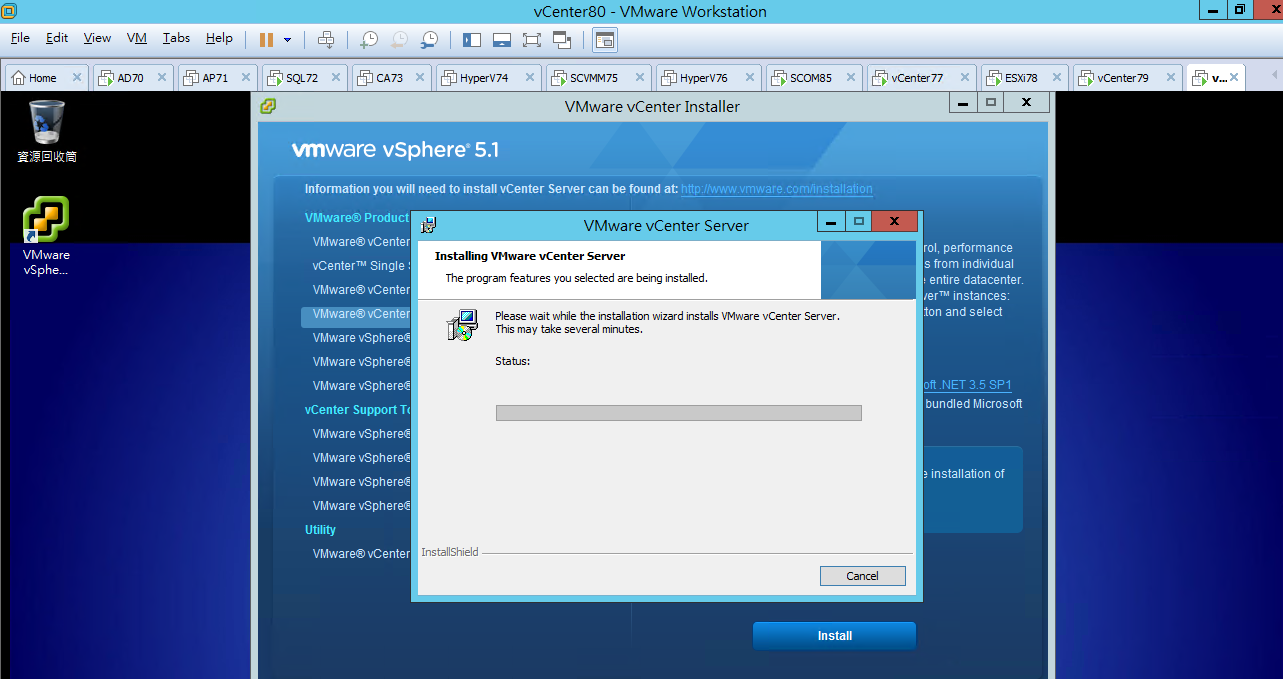

等候 安裝進行中

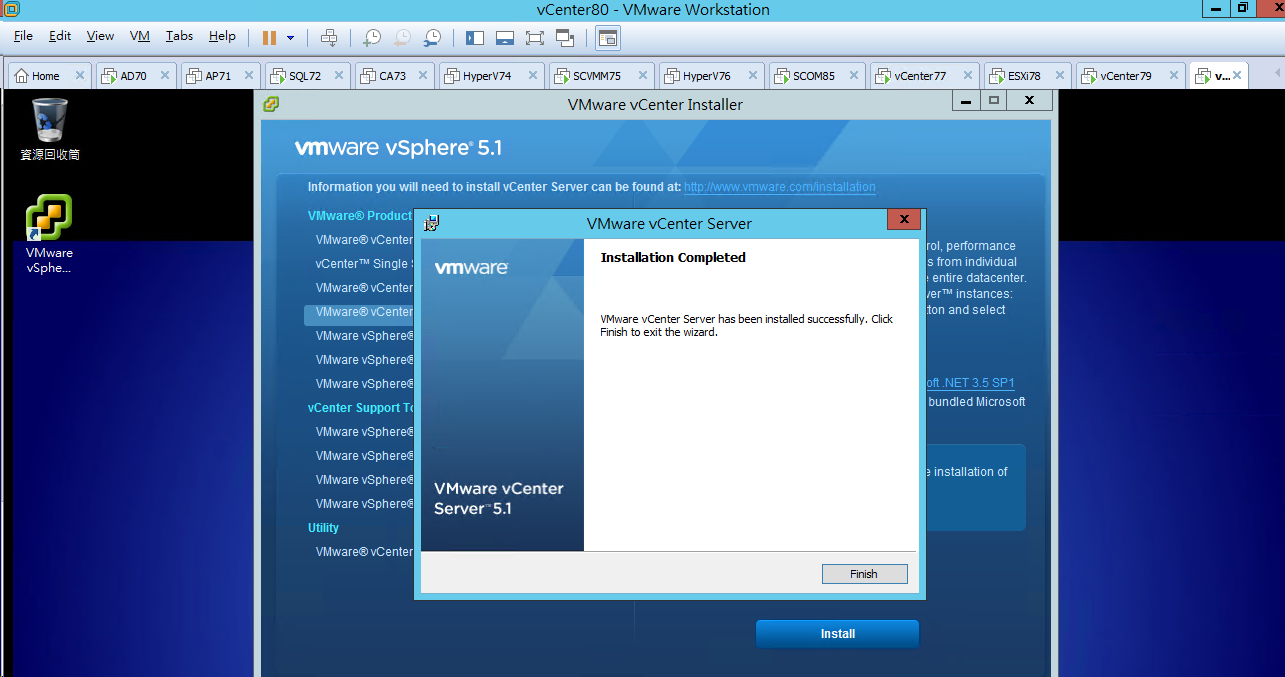

點選 完成
[ Ps.在此步驟 已安裝完畢 vCenter Server 設定項目 ]

[ 連接 vCenter Server ]

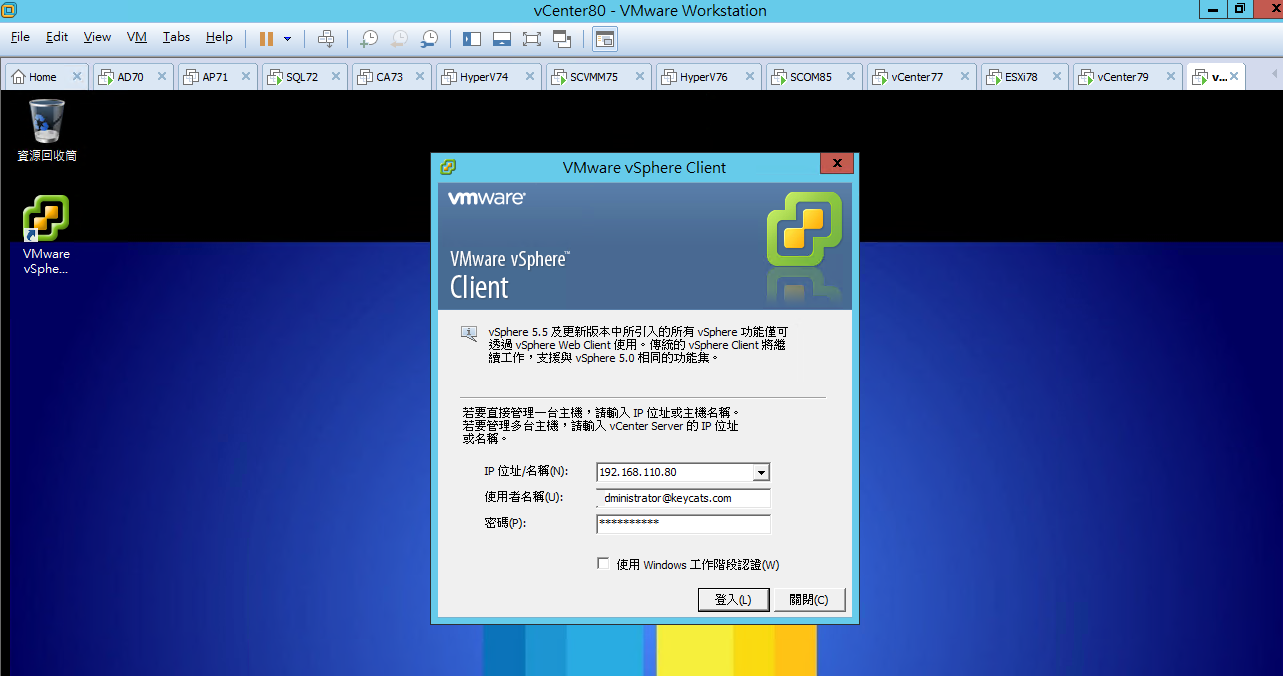

開啟 vSphere Client
輸入 192.168.110.80
輸入 administrator@keycats.com
輸入 密碼
點選 登入

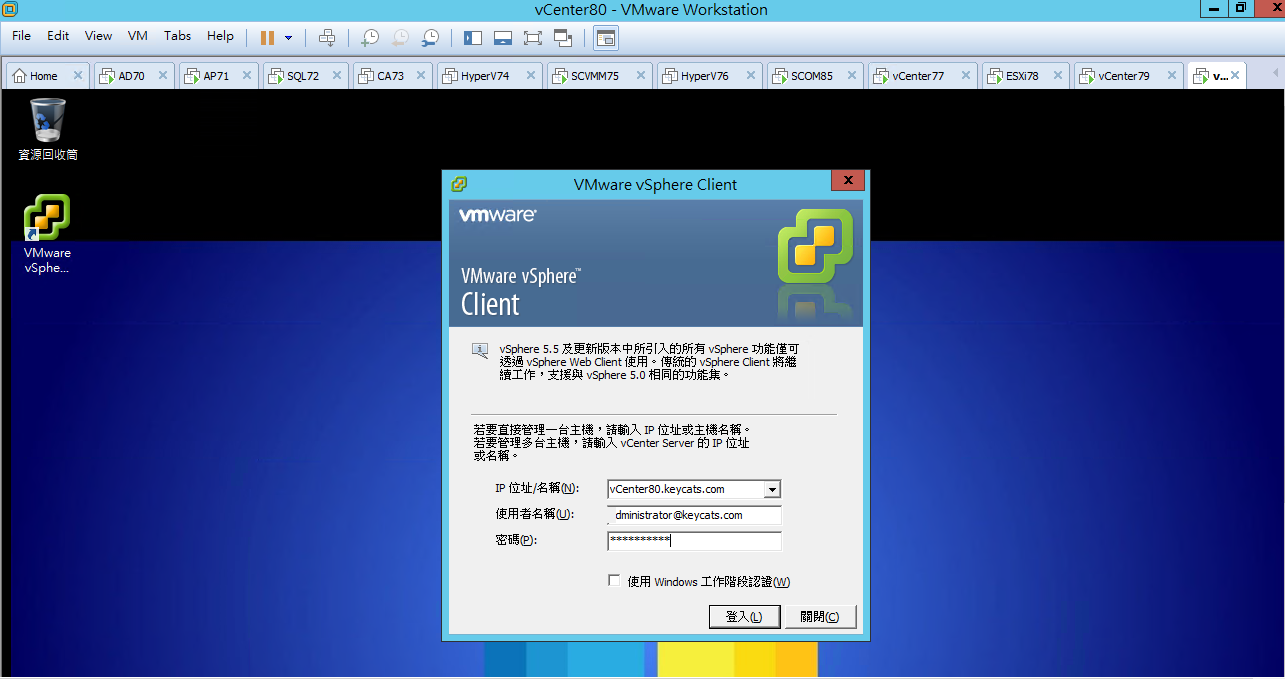

[ Ps.或 使用 vCenter80.keycats.com 登入 (FQDN) ]

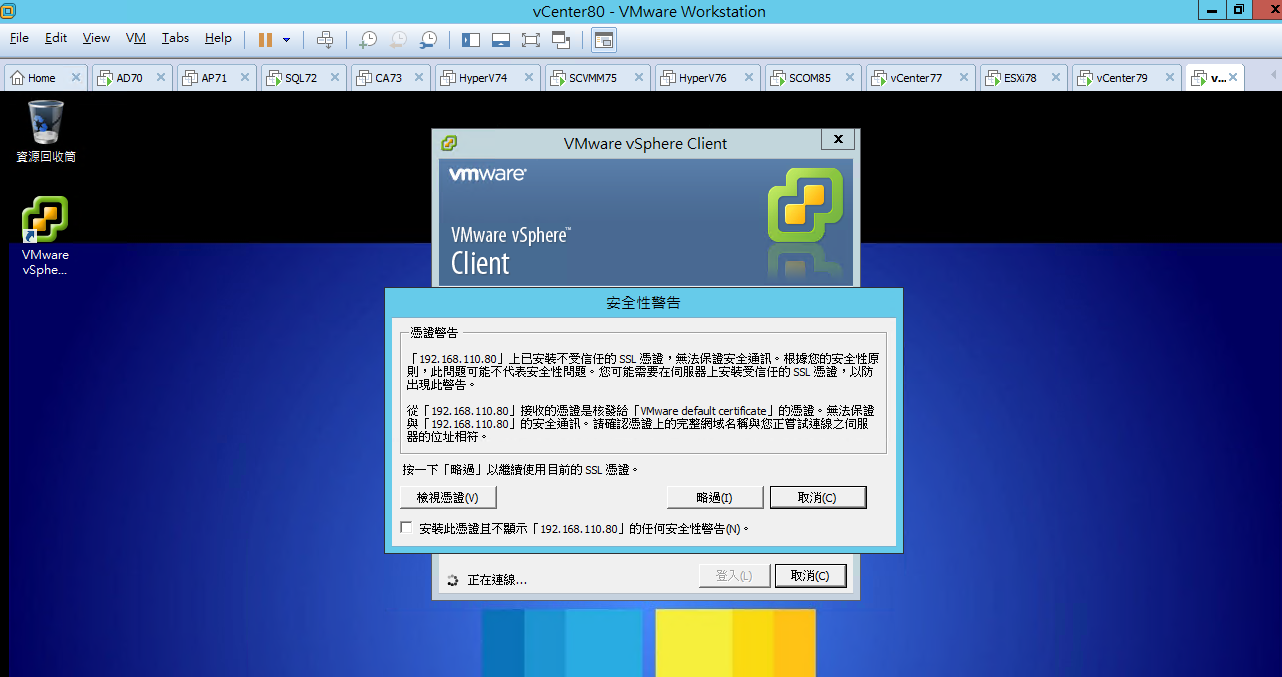

點選 安裝此憑證且不顯示 192.168.110.80 的任何安全性警告
點選 略過

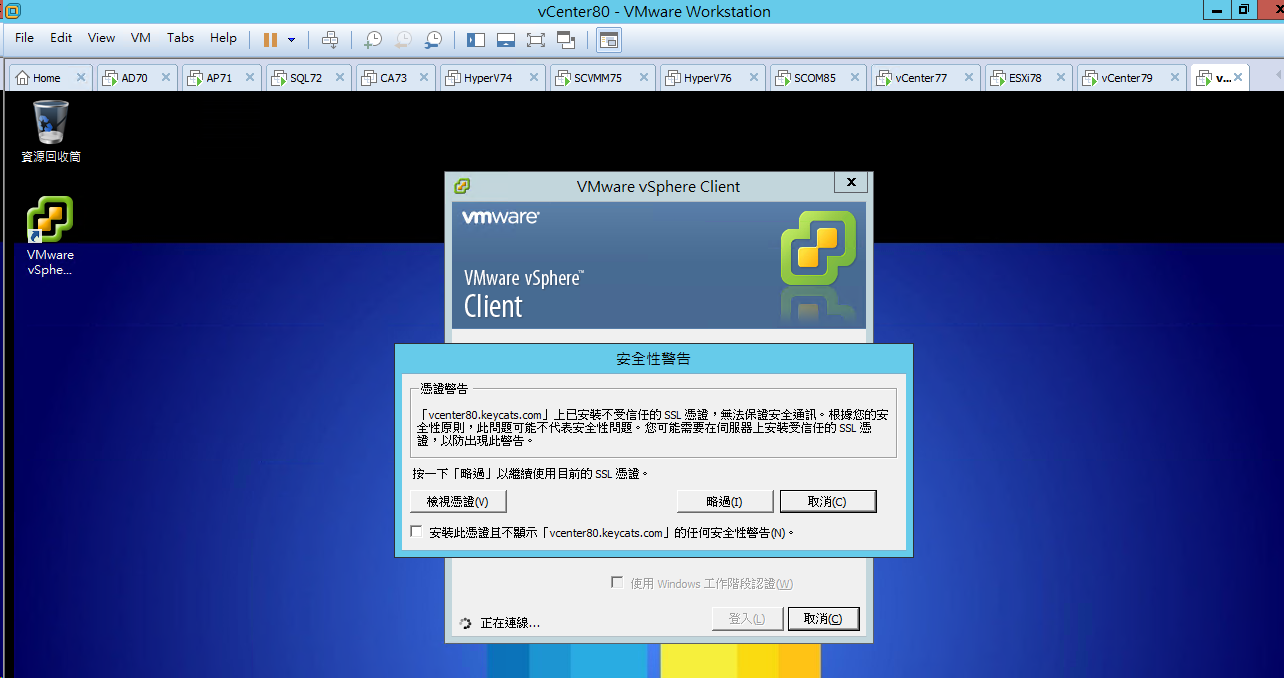

[ Ps. 點選 安裝此憑證且不顯示 vcenter80.keycats.com 的任何安全性警告 (略過) ]

點選 確定

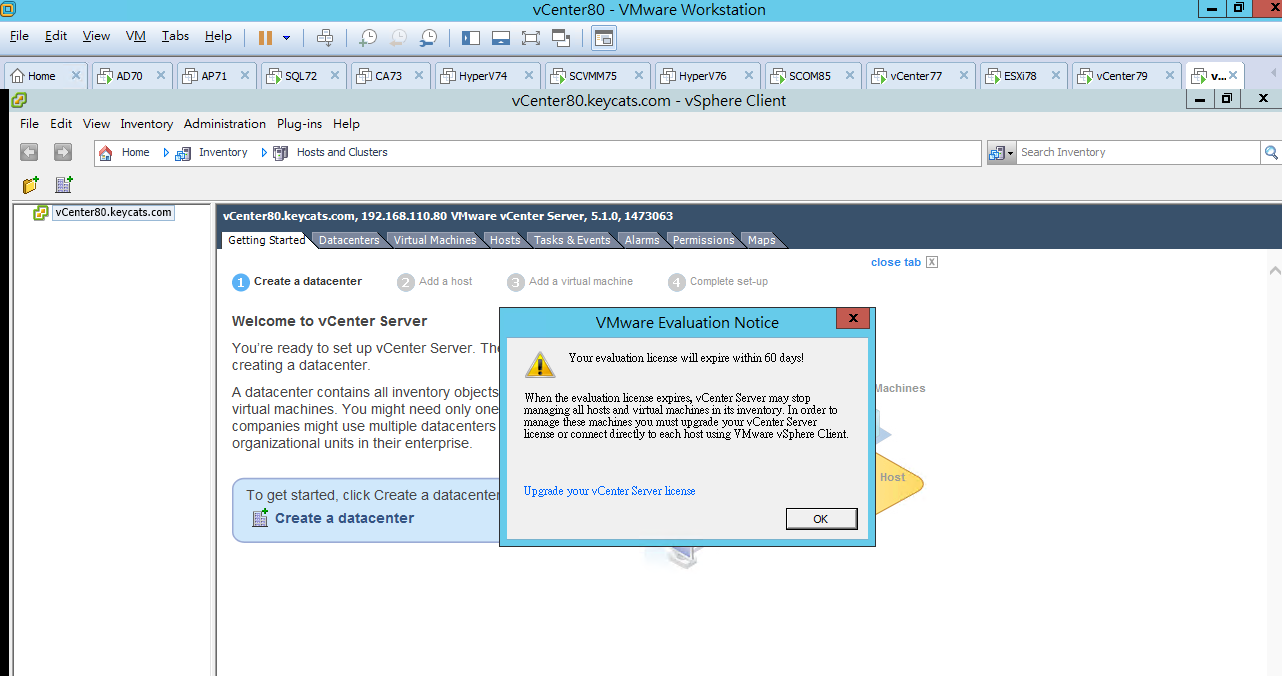

[ Ps.警告訊息 60天 評估版 到期 ]

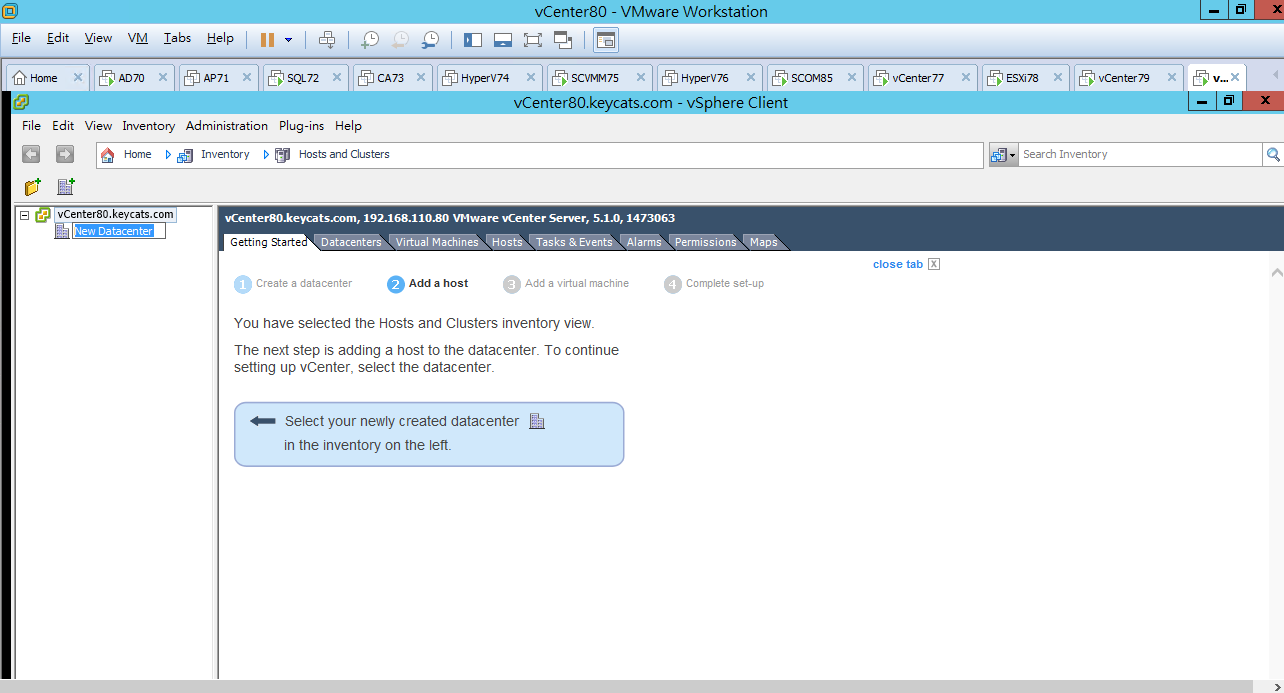

[ 新增 資料中心 ]
點選 vCenter80.keycats.com

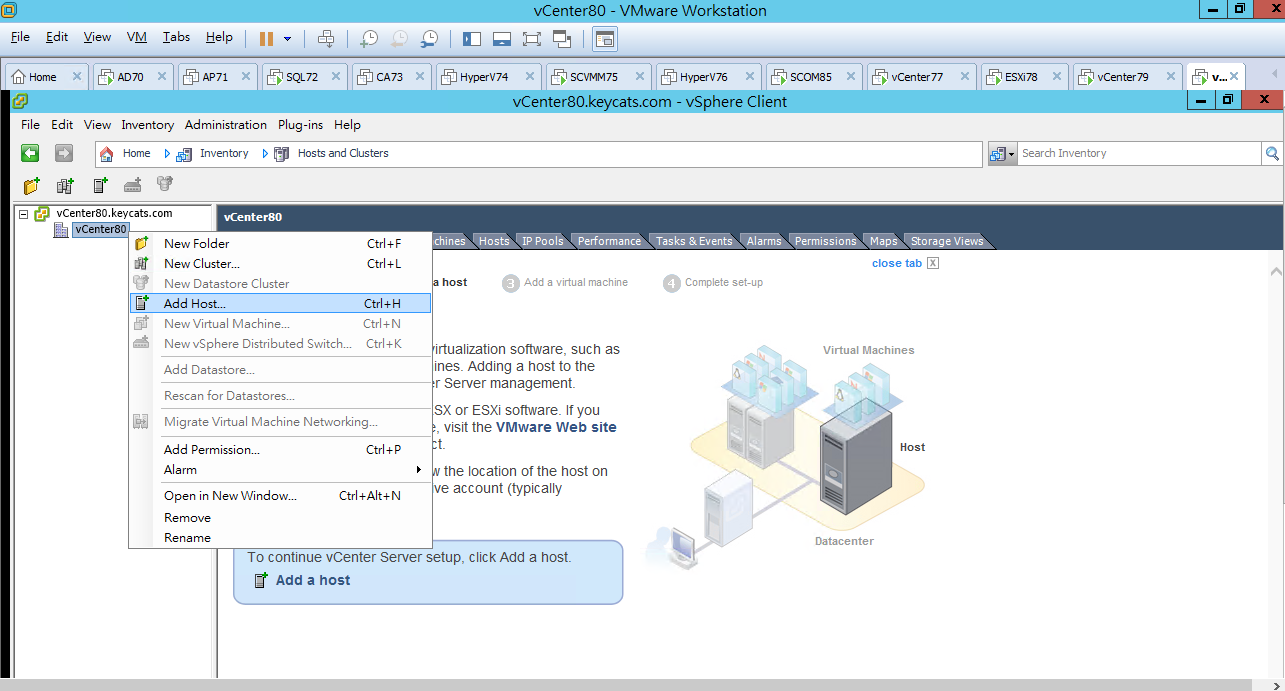

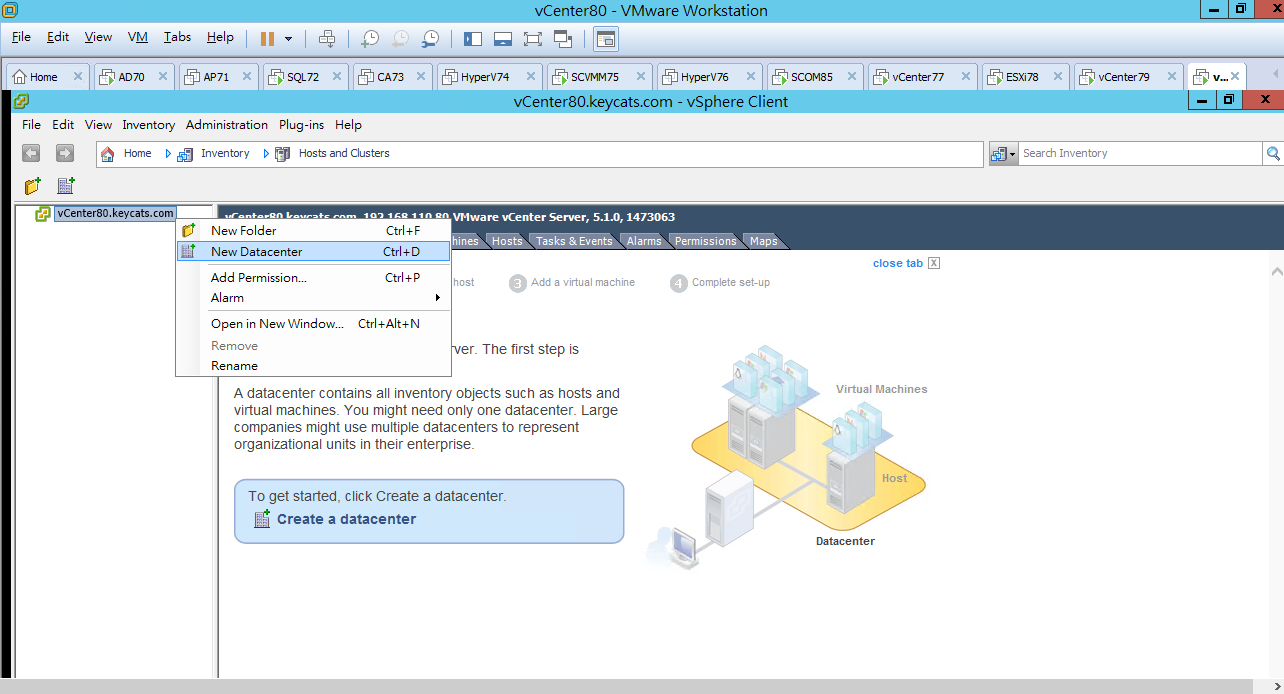

點選 右鍵 新增資料中心

輸入 新資料中心名稱

[ 新增 ESXi主機 ]

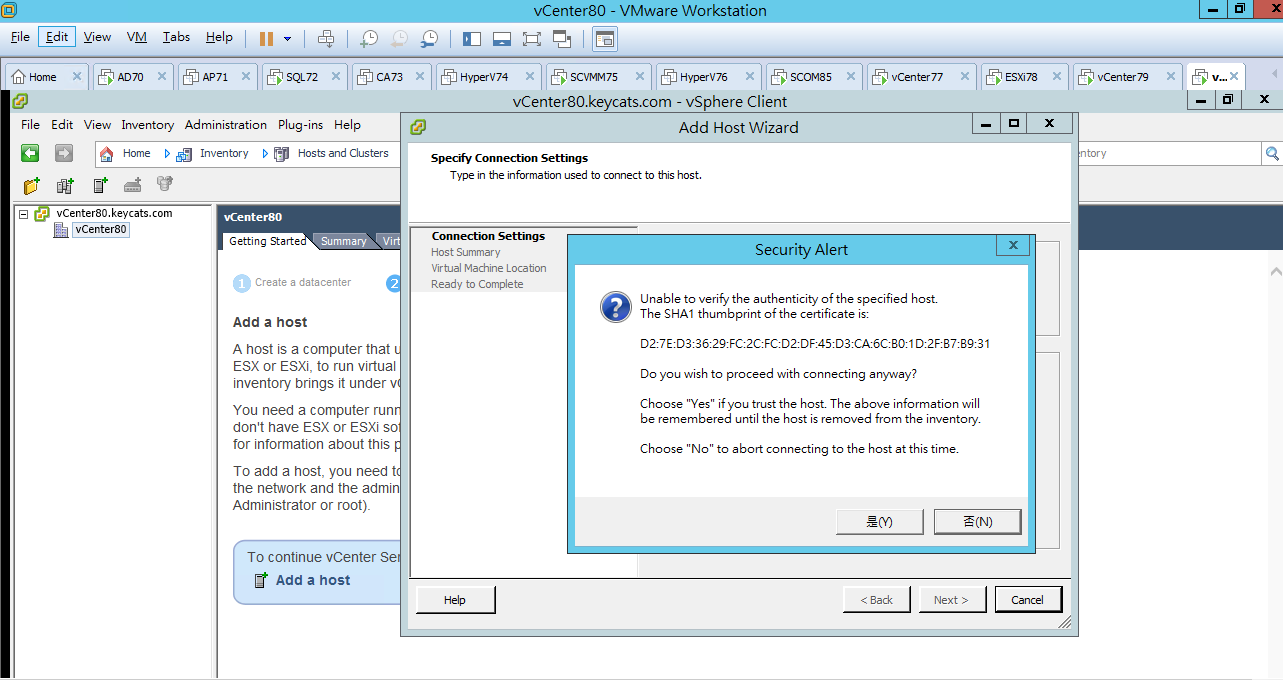

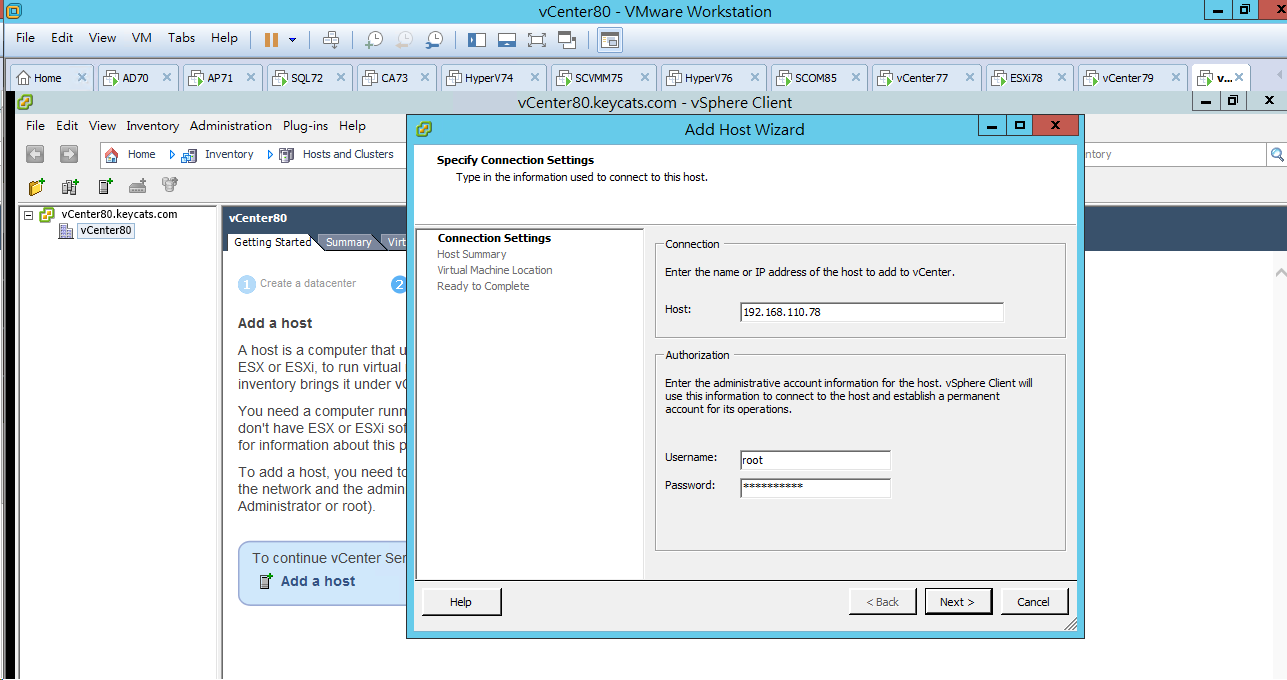

點選 Add Host…

輸入 192.168.110.78
輸入 root
輸入 Password
點選 下一步

點選 確定

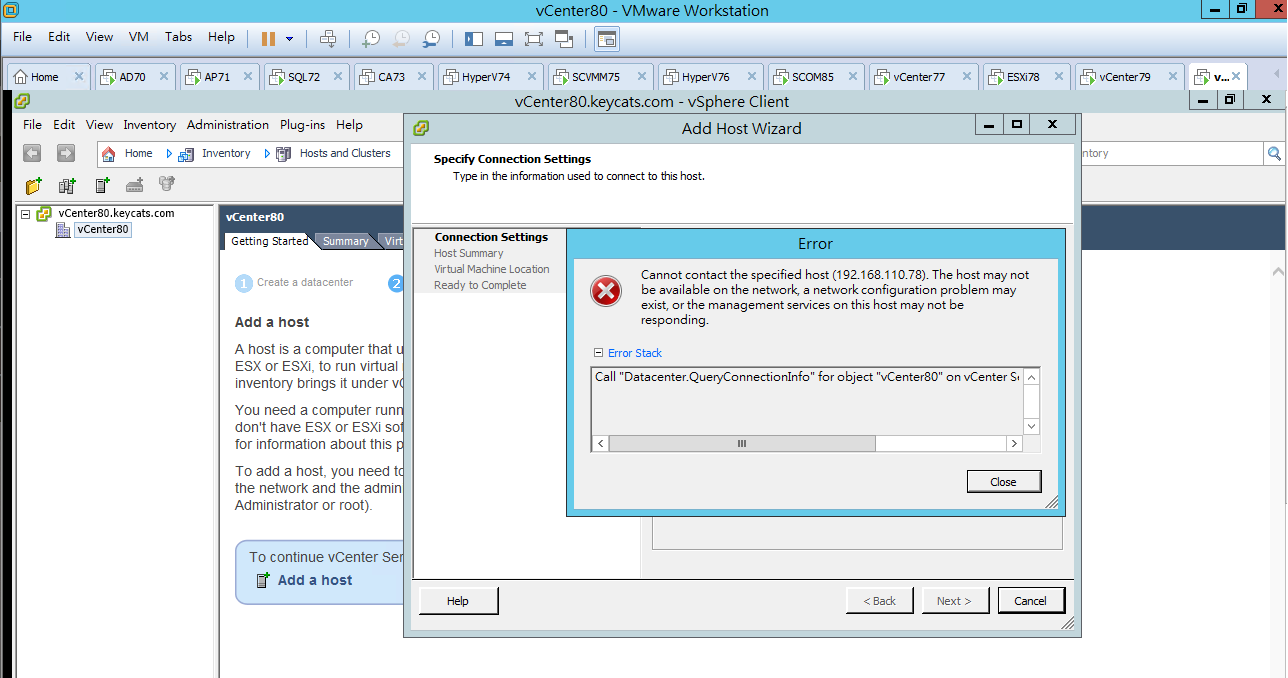

請連線至 ESXi 5.1.0 版本 (伺服器主機)
(在此驗證 建立 vCenter Server 是否可連線至 ESXi 6.0.0 較新的版本)
[ Ps.因 ESXi78 (192.168.110.78) 伺服器主機為 ESXi 6.0.0 版本 而無法使用 vCenter Server 5.1.0 來管控 ]
