設定 System Center 2012 R2 Virtual Machine Manager (設定邏輯網路 建立 Citrix New VM)

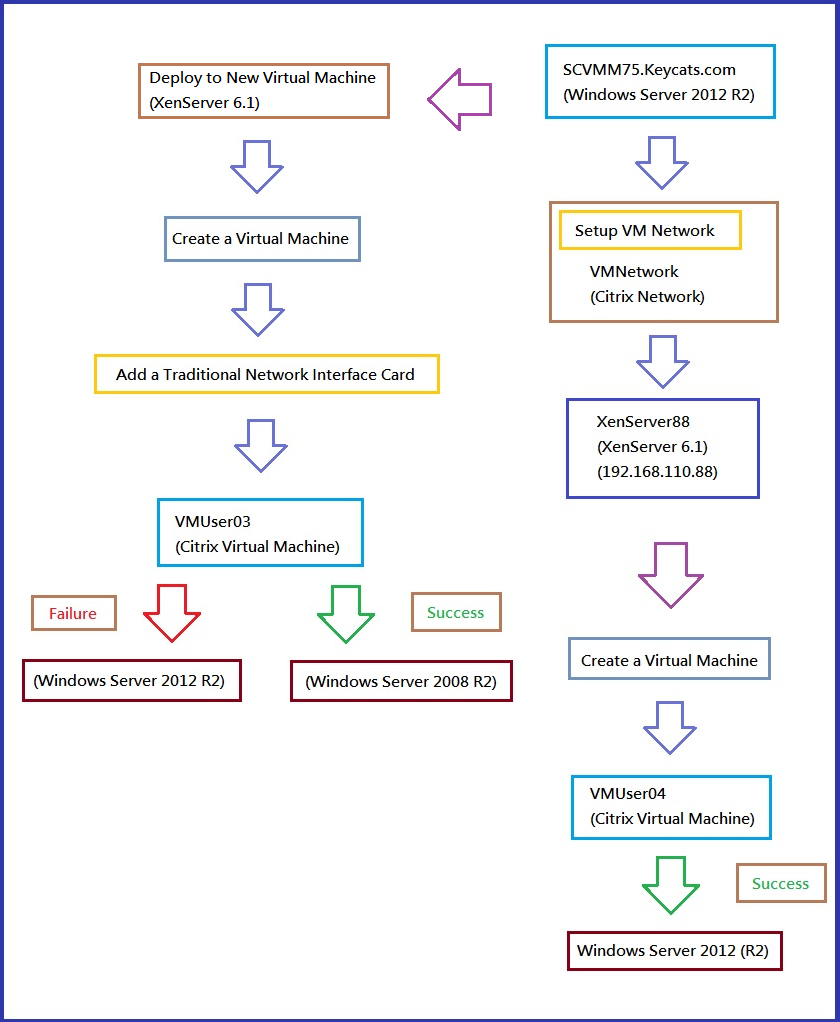

系統架構圖

[ 使用 SCVMM 主控台 建立 Citrix 的虛擬機器 ]
[ (解決) 無法建立 Citrix Virtual Machine 虛擬機器 ]
[ Ps.(說明) 虛擬機器 使用 “綜合網路介面卡" 或是 “未連線至邏輯網路的網路介面卡" , 主機上的虛擬化平台要求 “傳統型網路介面卡" 都必須透過 “邏輯網路連線" 來連線至虛擬交換器 ]
[ https://technet.microsoft.com/zh-tw/library/cc917873.aspx ]

[ 設定 邏輯網路 (System Center 2012 R2 VMM) ]

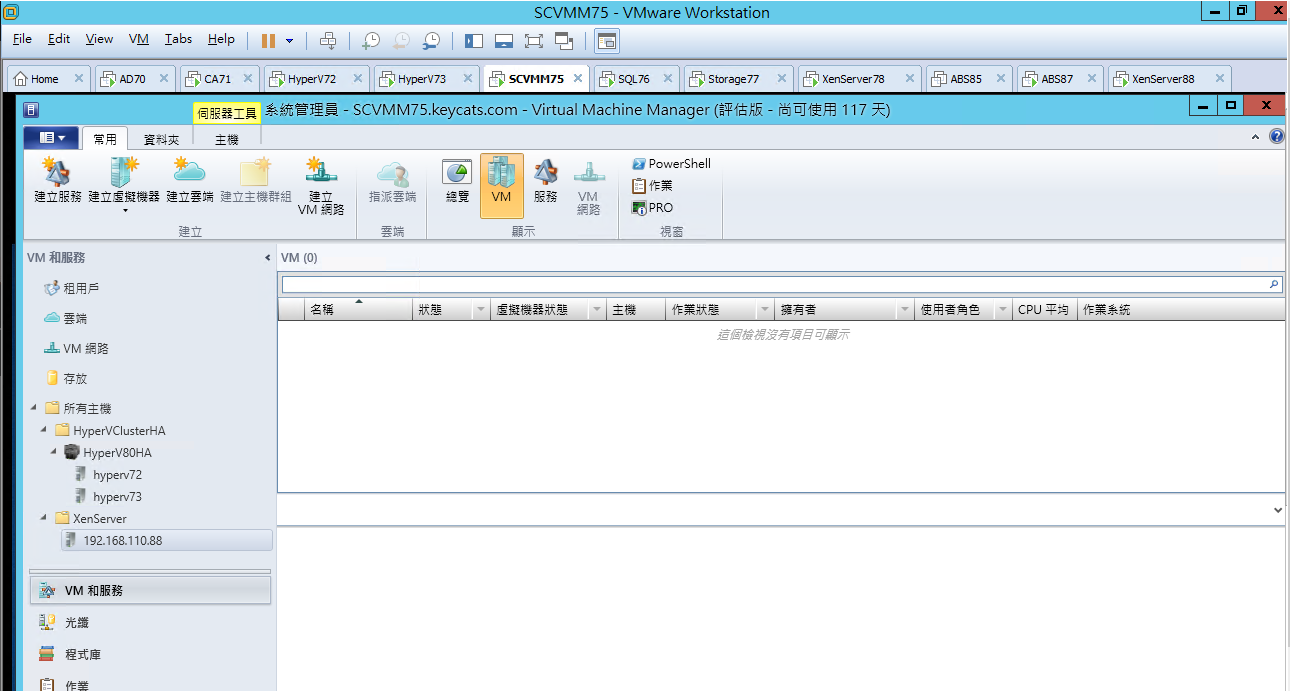

開啟 SCVMM75.keycats.com 主控台

點選 VM 和服務
點選 所有主機 (XenServer)
點選 192.168.110.88 (XenServer88)
點選 主機 (內容)

點選 硬體
點選 網路介面卡

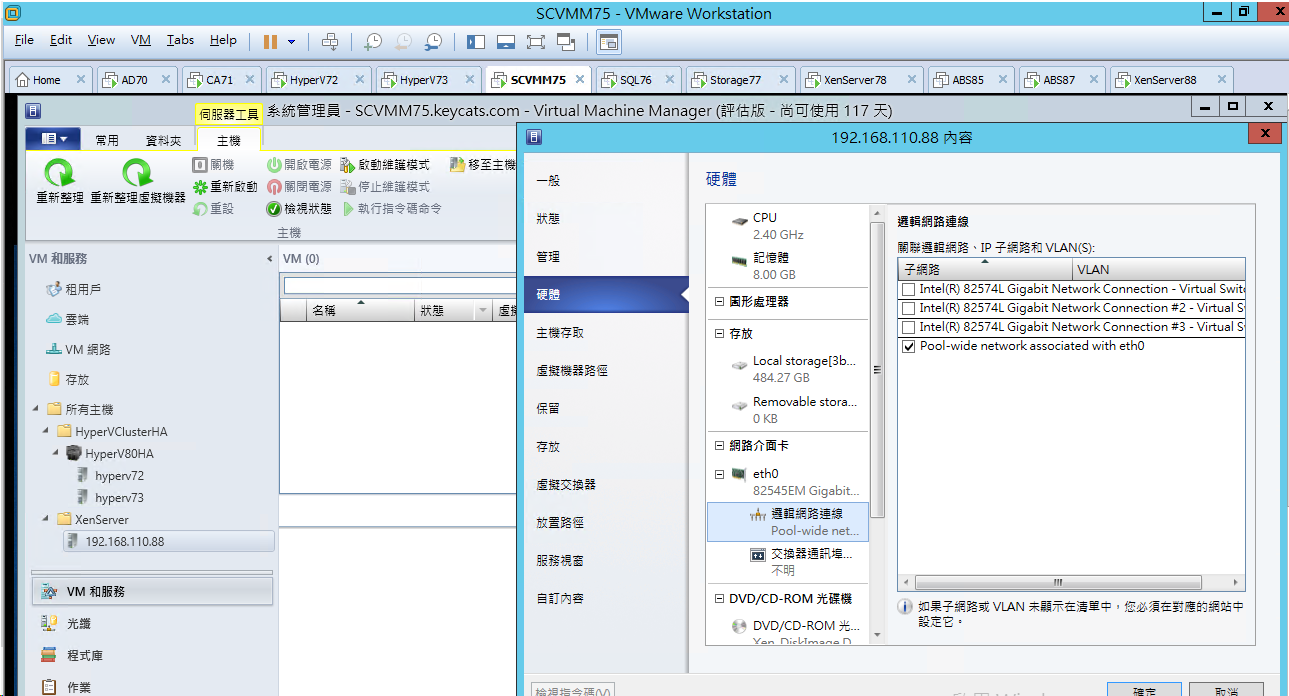

點選 邏輯網路連線
確認 目前使用 Pool-wide network associated with eth0
點選 取消
[ Ps.(說明) 確認邏輯網路有建立 ]

點選 光纖

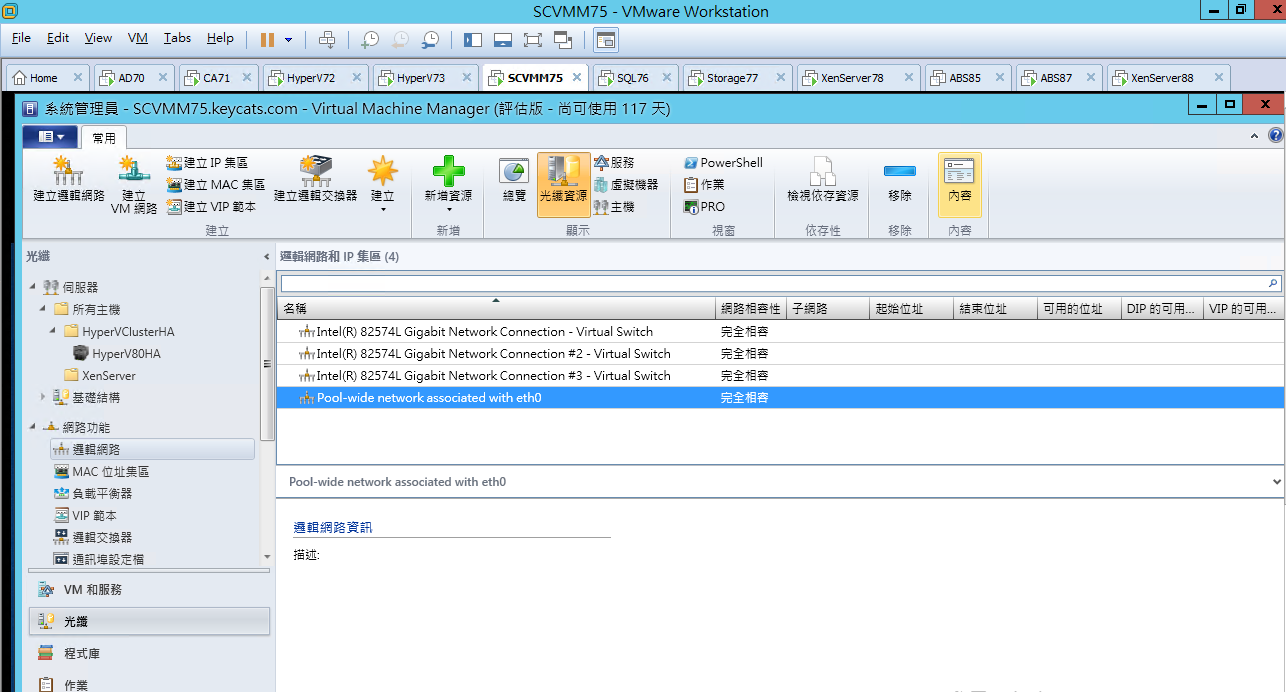

點選 網路功能 (邏輯網路)
點選 Pool-wide network associated with eth0

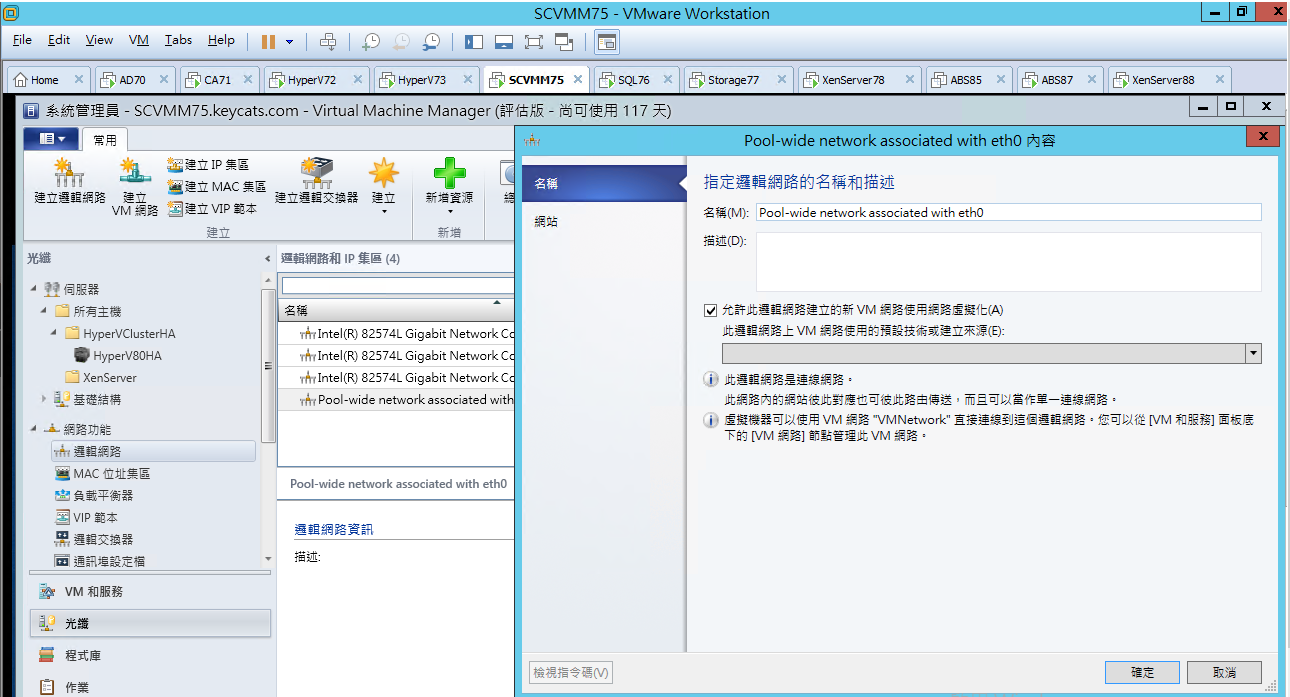

點選 內容

確認 名稱
勾選 允許此邏輯網路建立的新 VM 網路使用網路虛擬化
點選 確定

點選 VM 和服務
點選 VM 網路

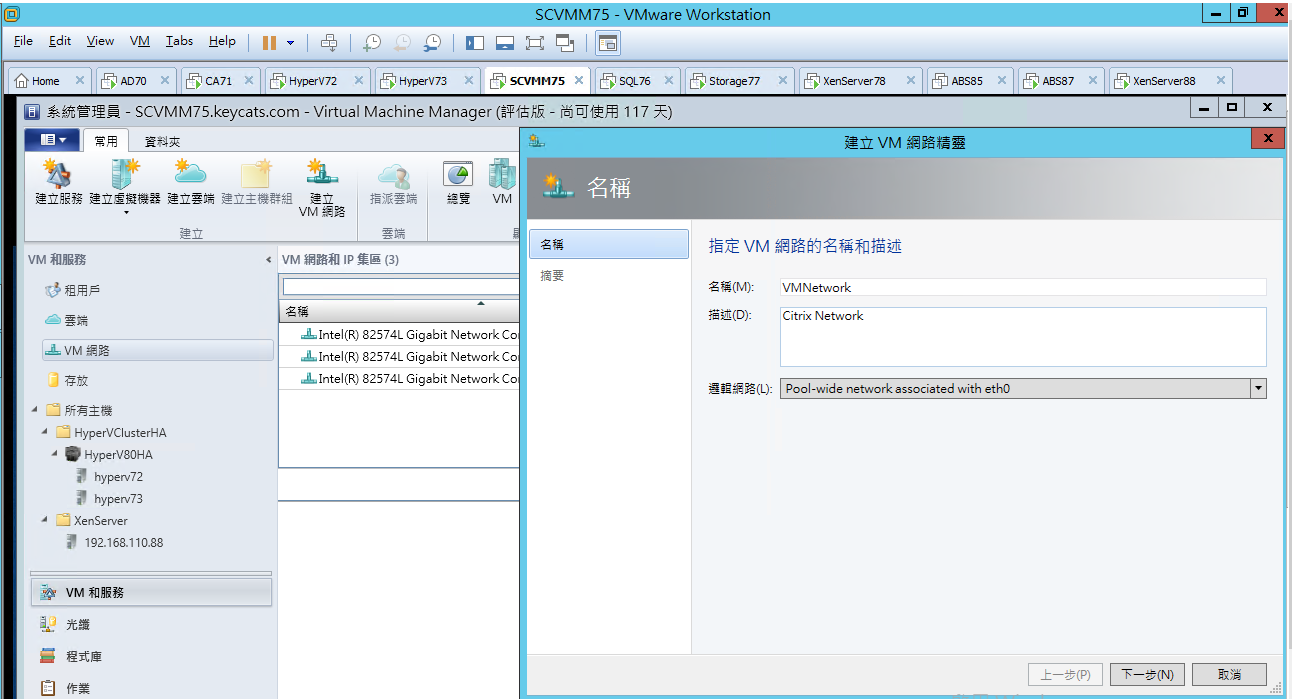

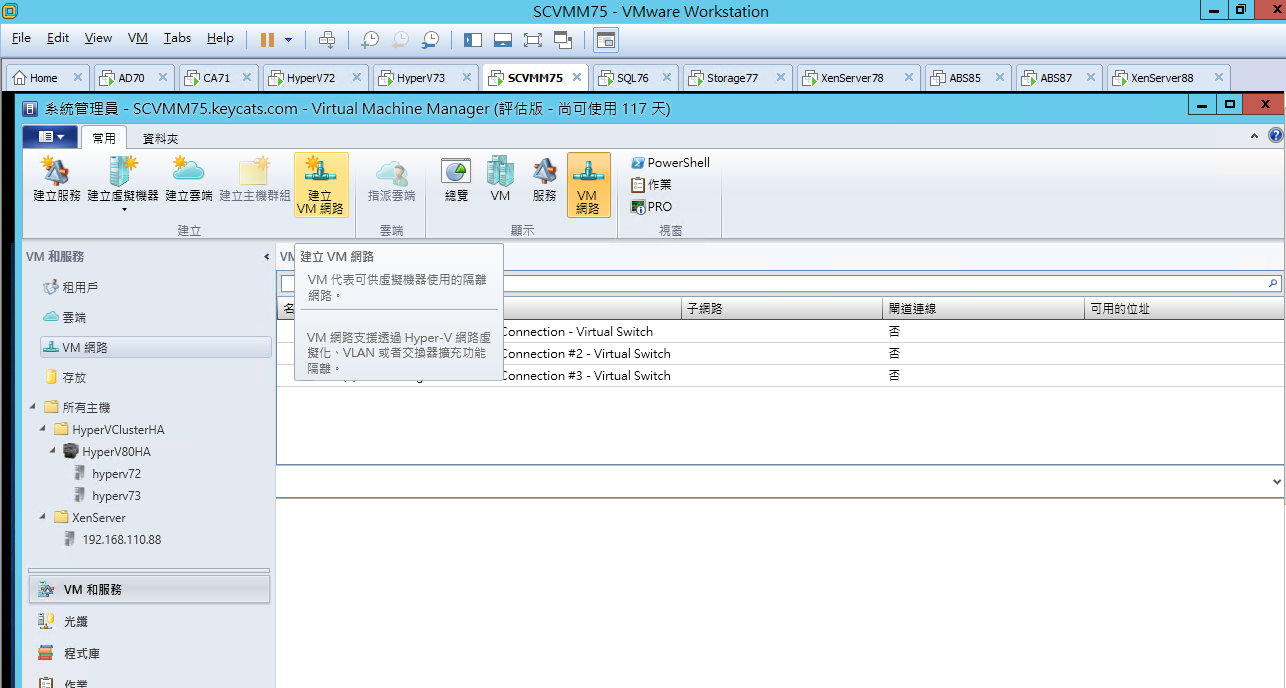

點選 建立 VM 網路
[ Ps.要建立 “VM 網路" 必須要有 新增 “邏輯網路" ]

輸入 VMNetwork (名稱)
輸入 Citrix Network (描述)
選擇 Pool-wide network associated with eth0 (邏輯網路)
點選 下一步

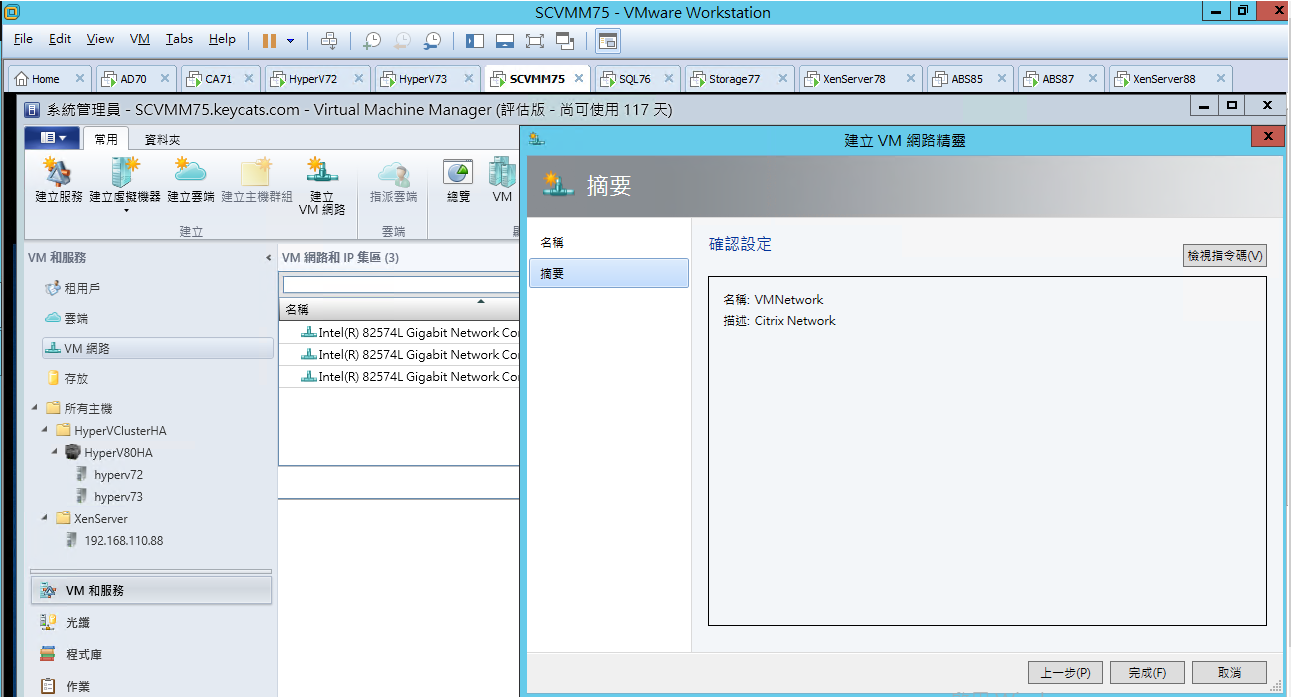

點選 完成

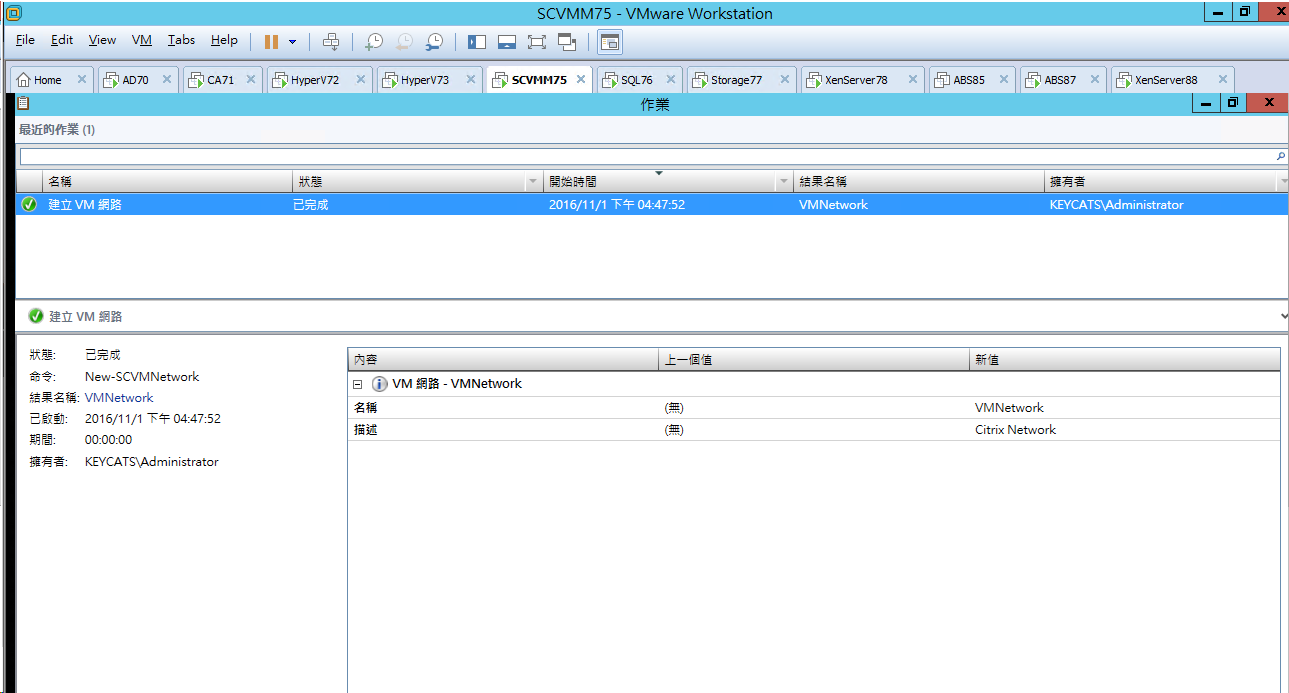

確認 建立 VM 網路 (已完成)

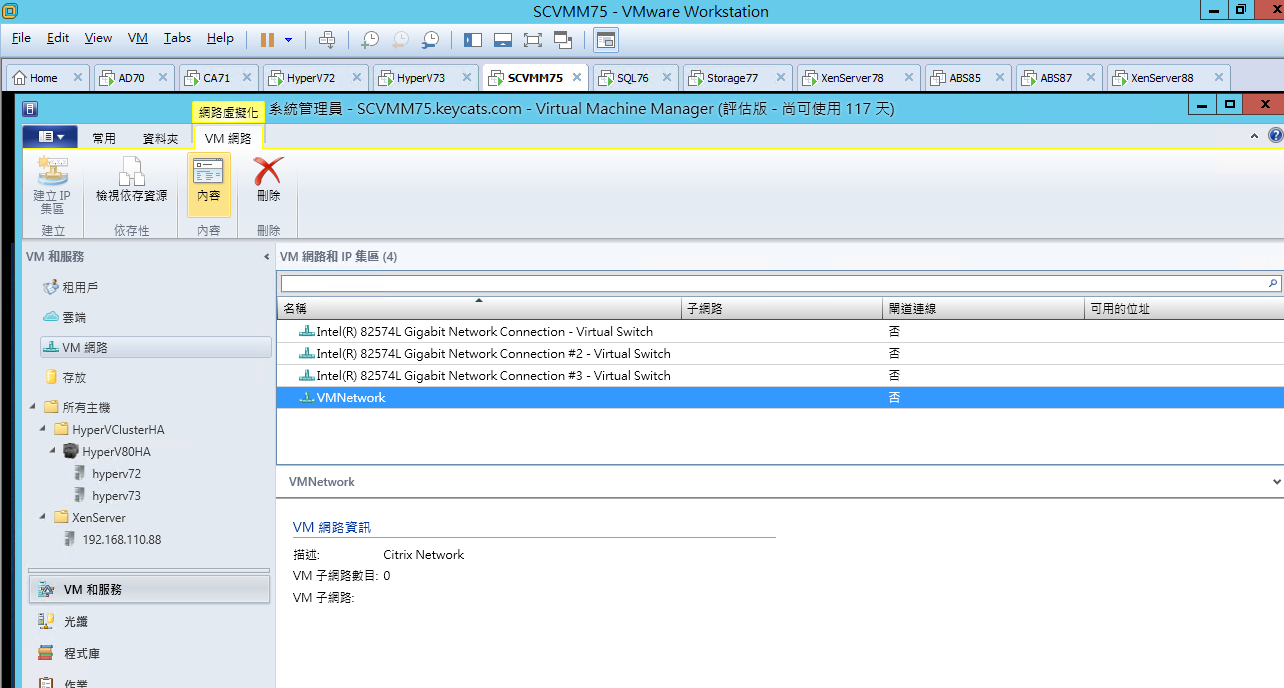

點選 VM 網路
確認 VMNetwork (已建立)

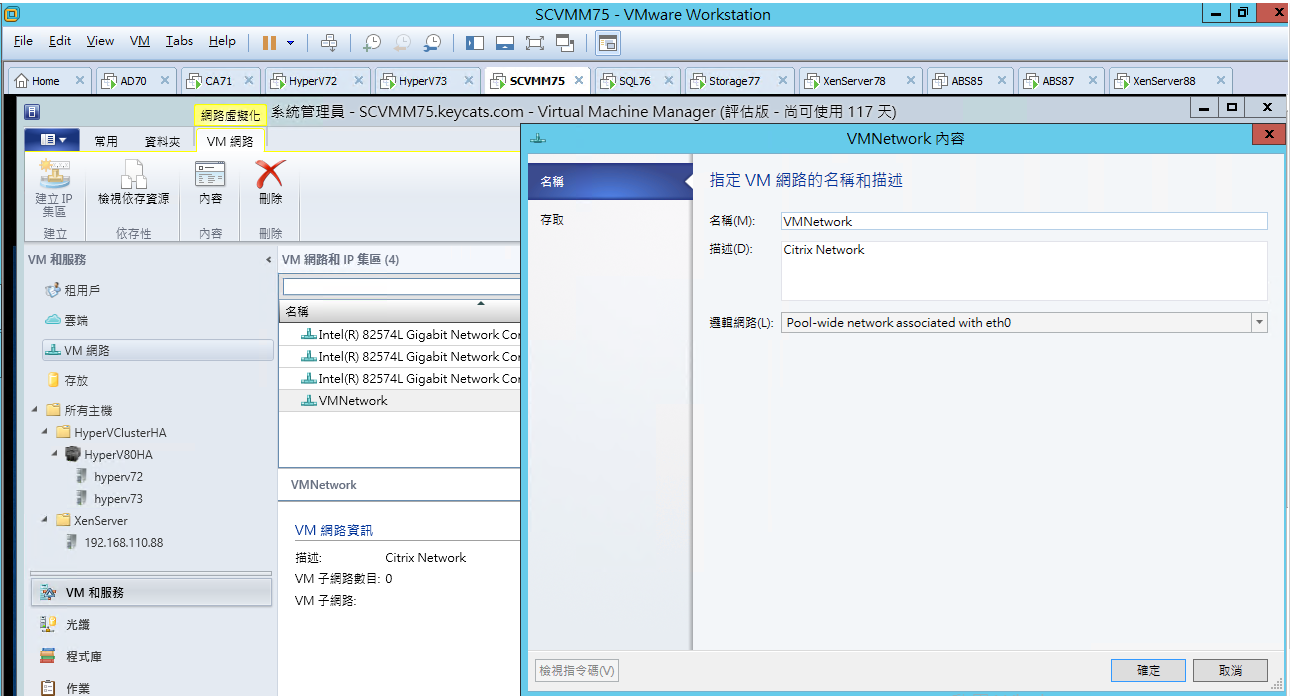

點選 內容

確認 名稱 描述 (無誤)

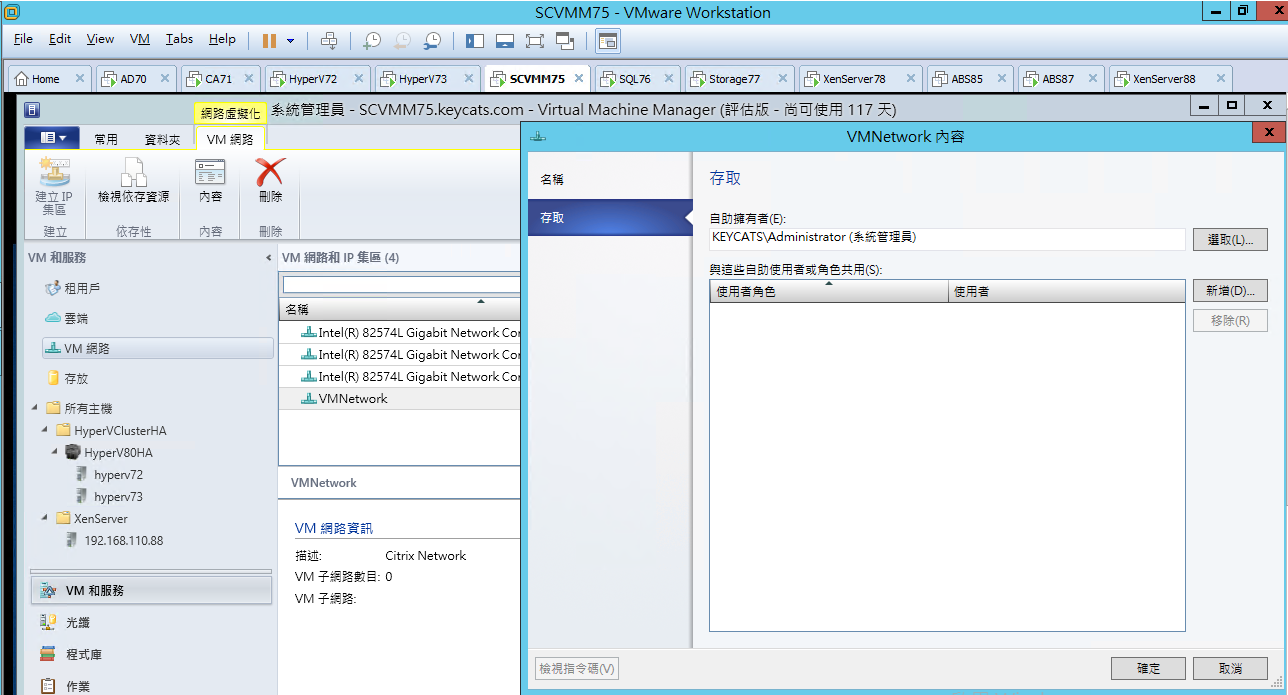

點選 存取
確認 自助擁有者 (系統管理員)
點選 確定

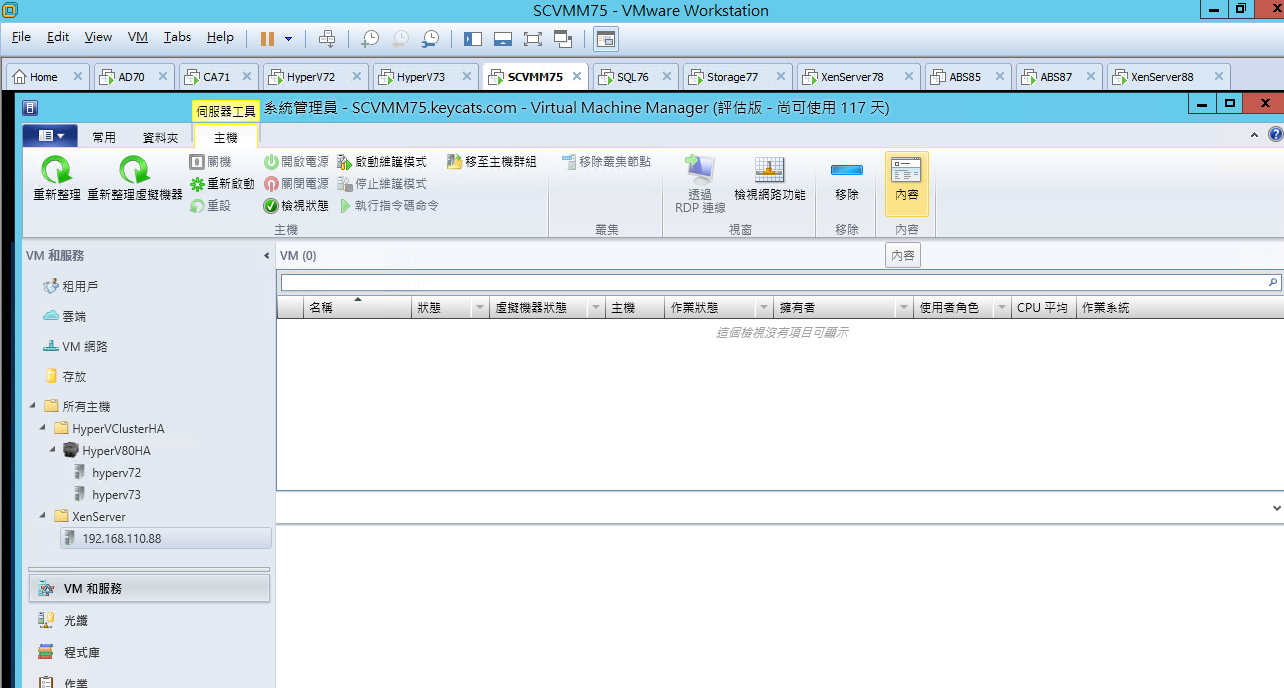

點選 192.168.110.88 (XenServer88)

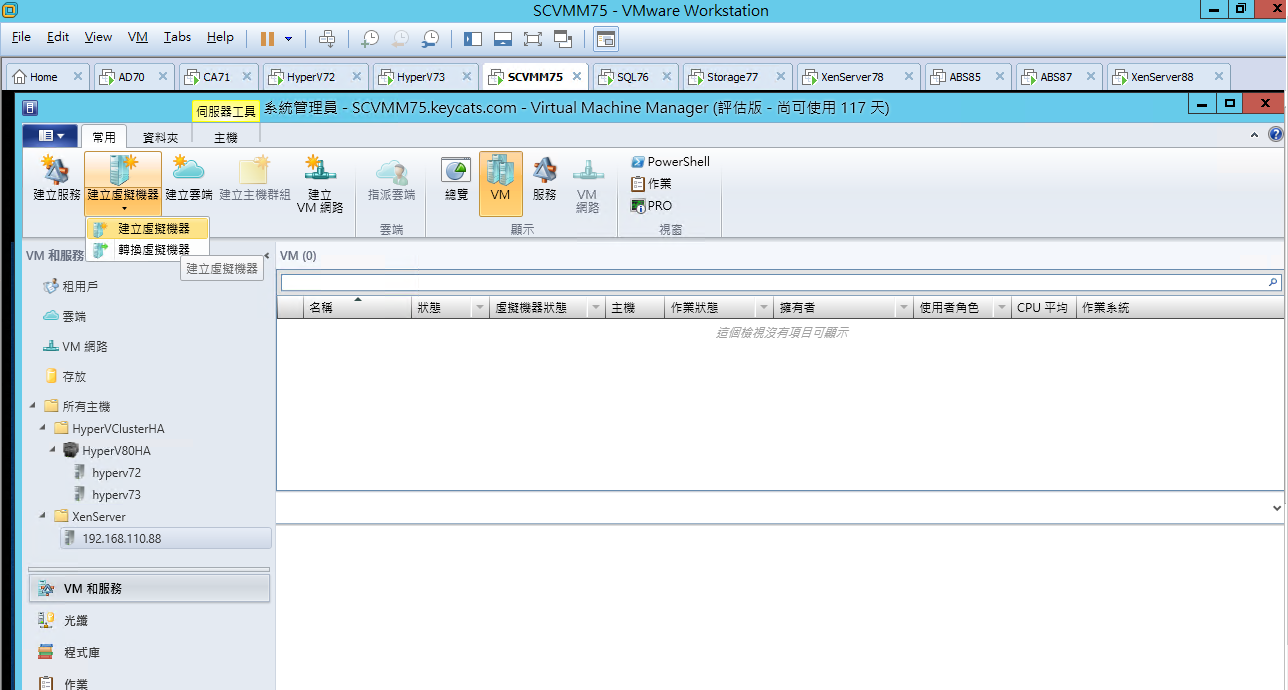

點選 建立虛擬機器

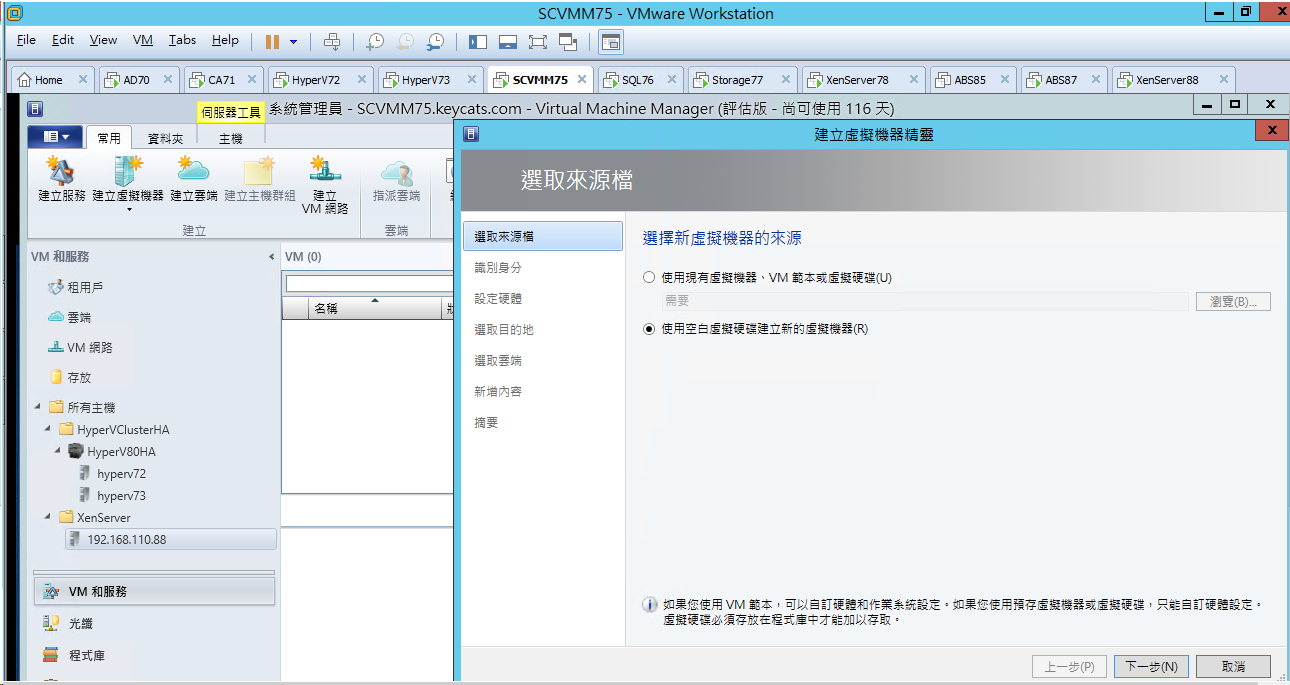

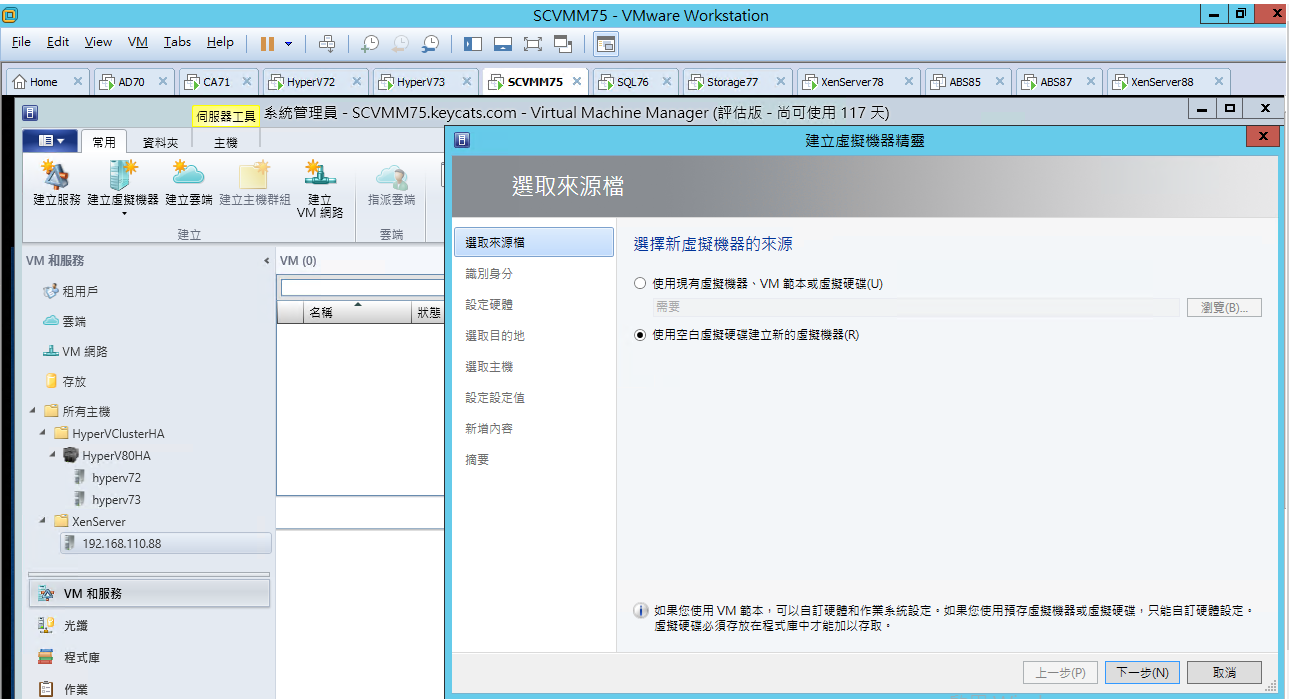

選擇 使用空白虛擬硬碟建立新的虛擬機器
點選 下一步

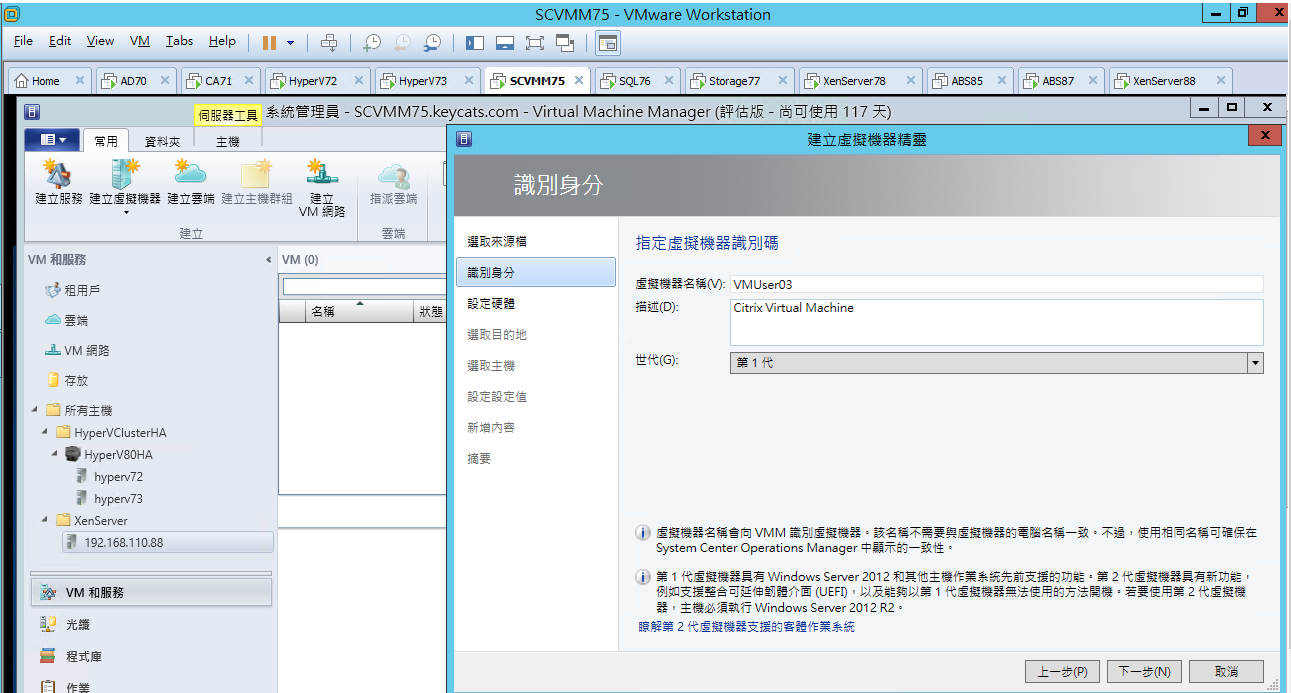

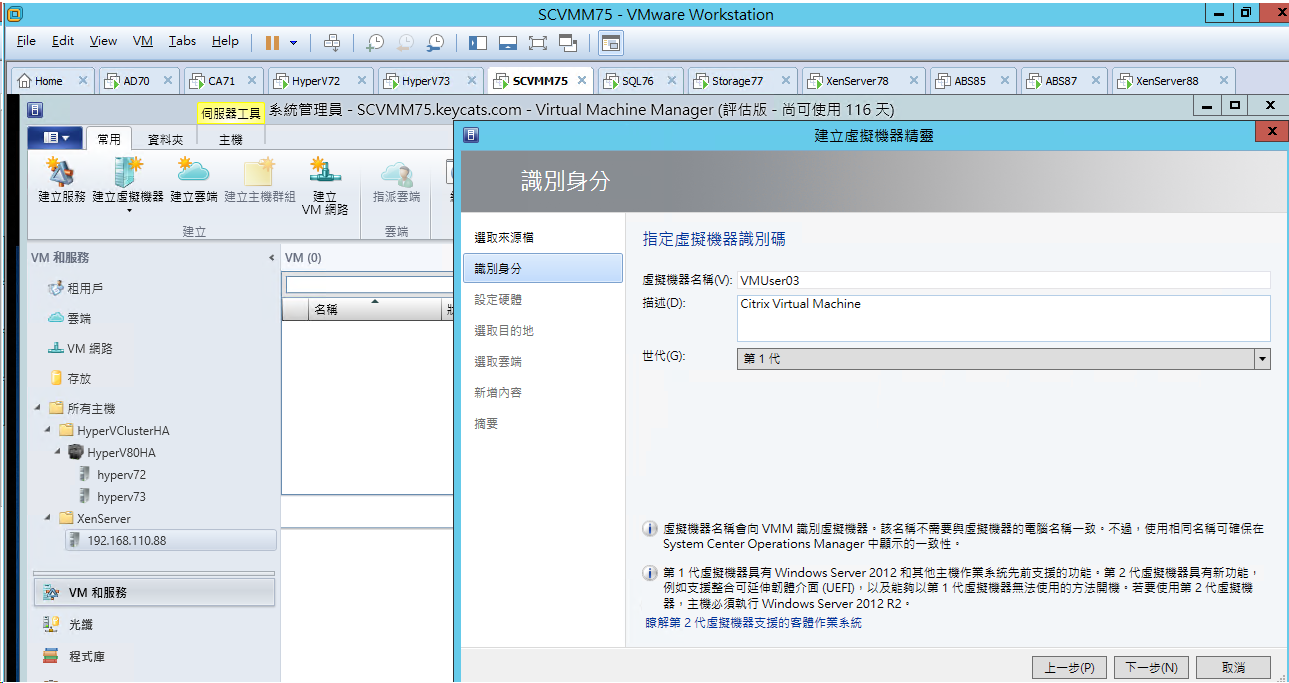

輸入 VMUser03 (虛擬機器名稱)
輸入 Citrix Virtual Machine (描述)
點選 下一步

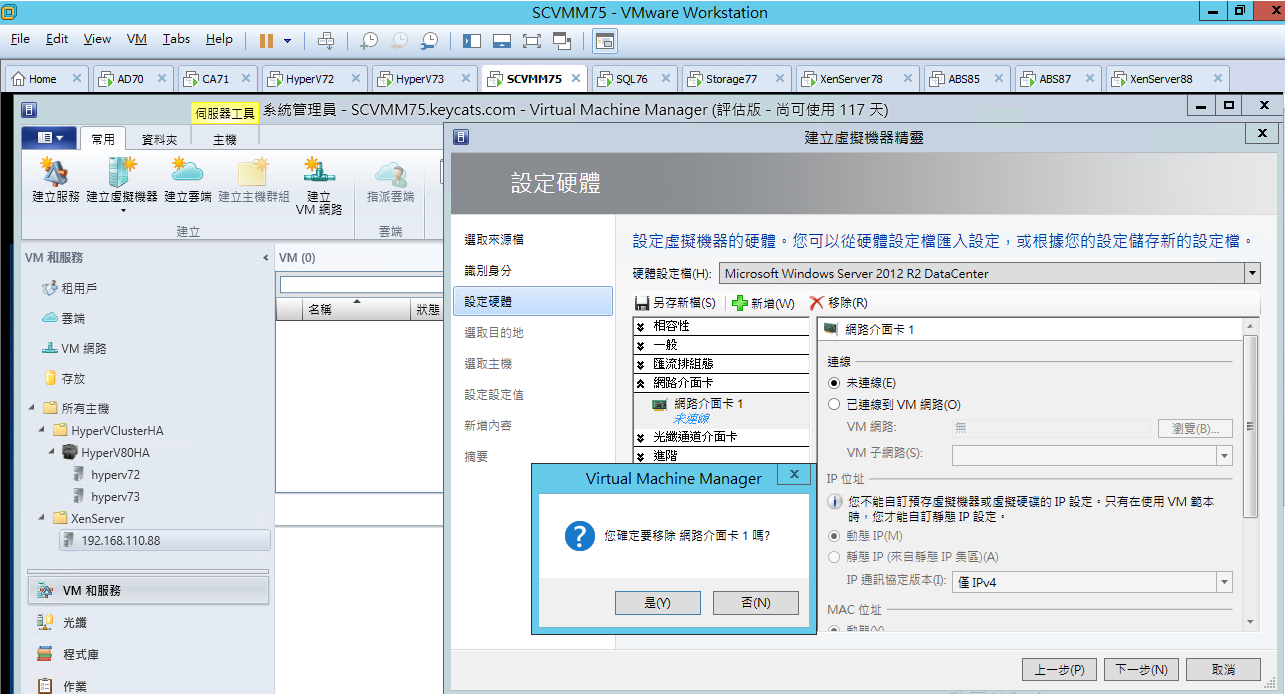

點選 網路介面卡 1
點選 移除
[ Ps.因不是 傳統網路介面卡 則會無法使用 ]

點選 是

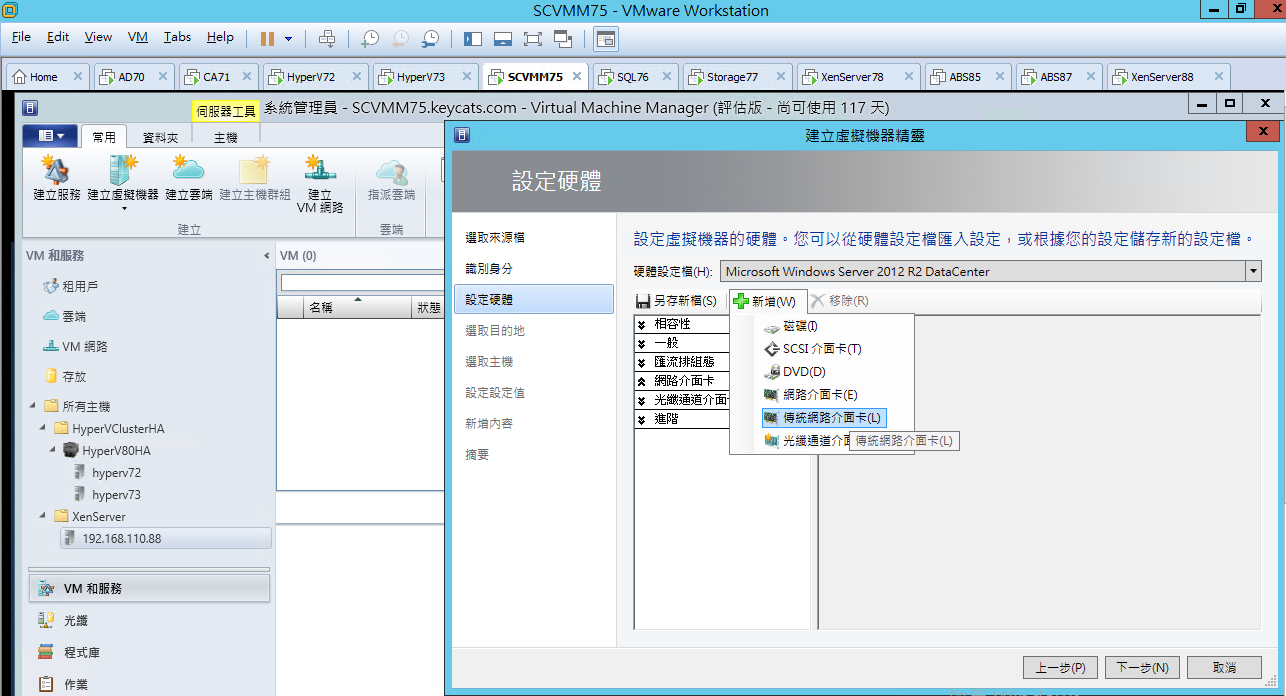

點選 新增

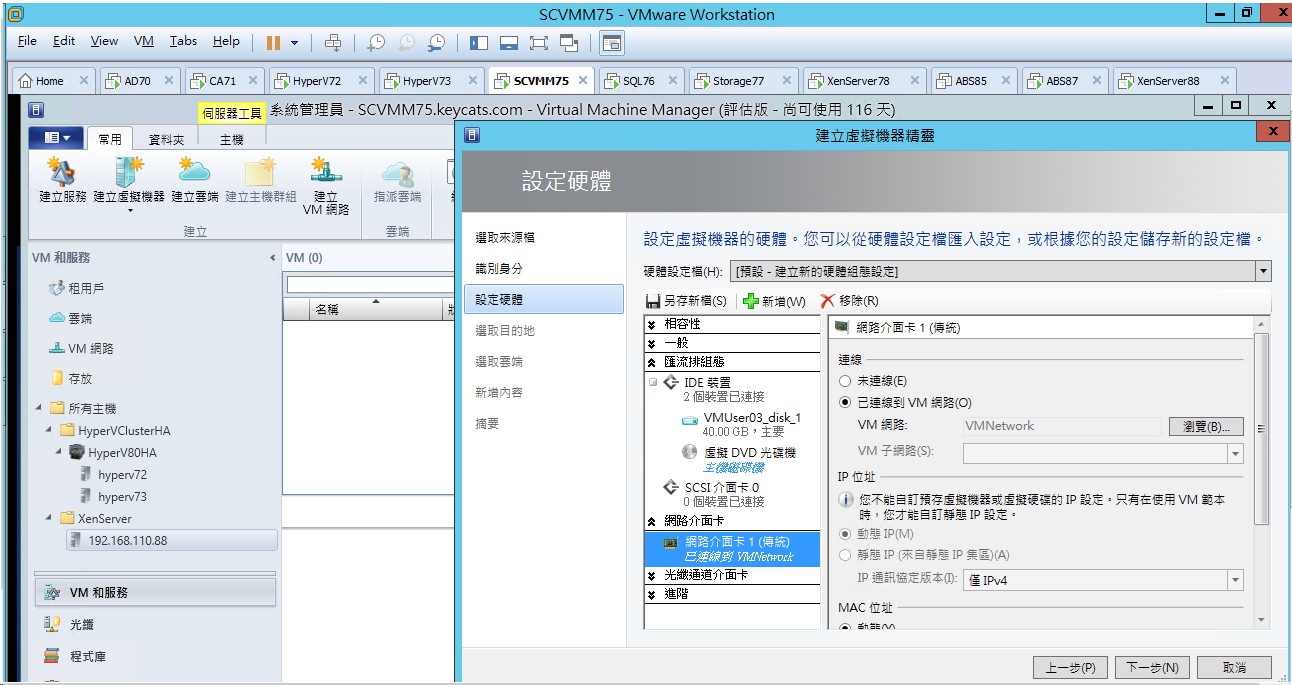

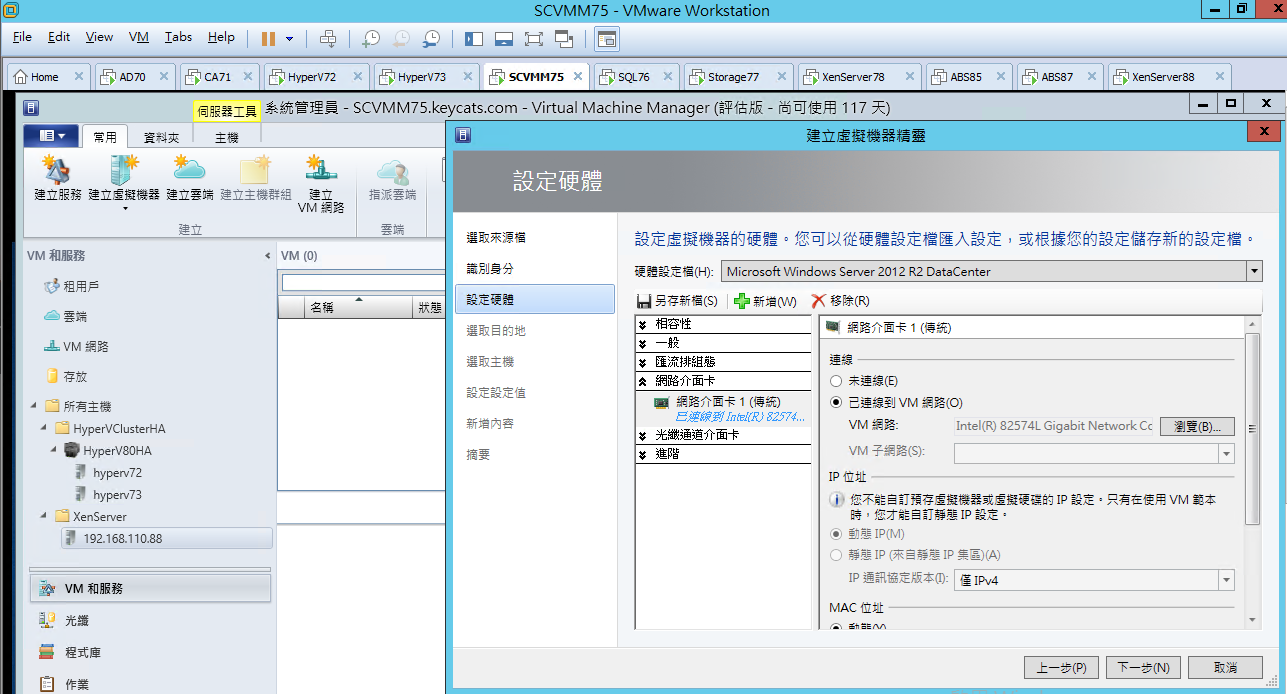

點選 傳統網路介面卡

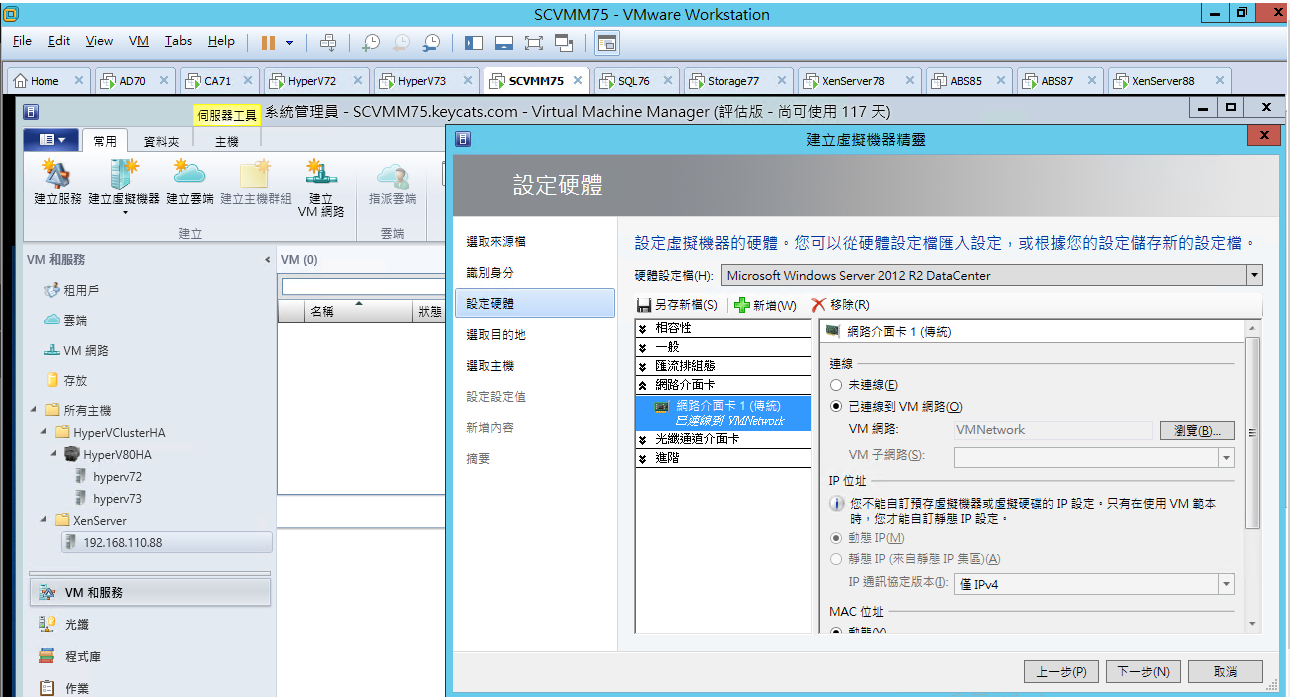

點選 已連線到 VM 網路

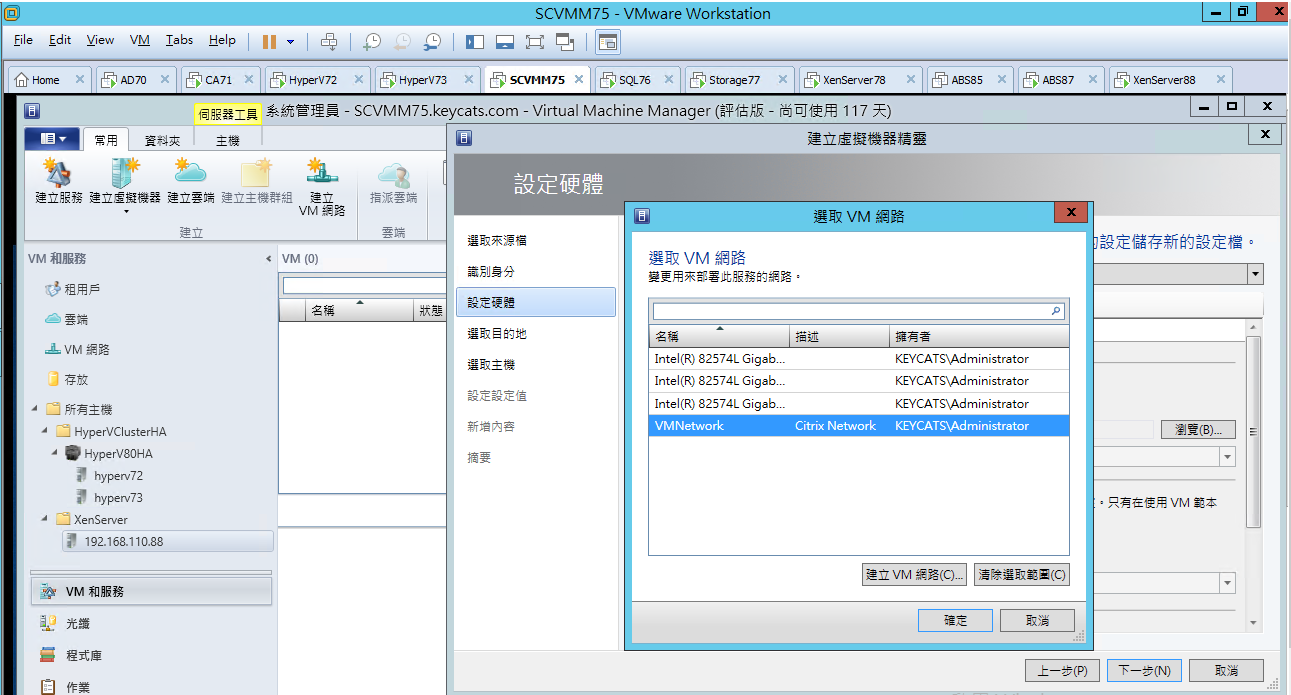

點選 瀏覽
點選 VMNetwork (Citrix Network)
點選 確定

點選 下一步

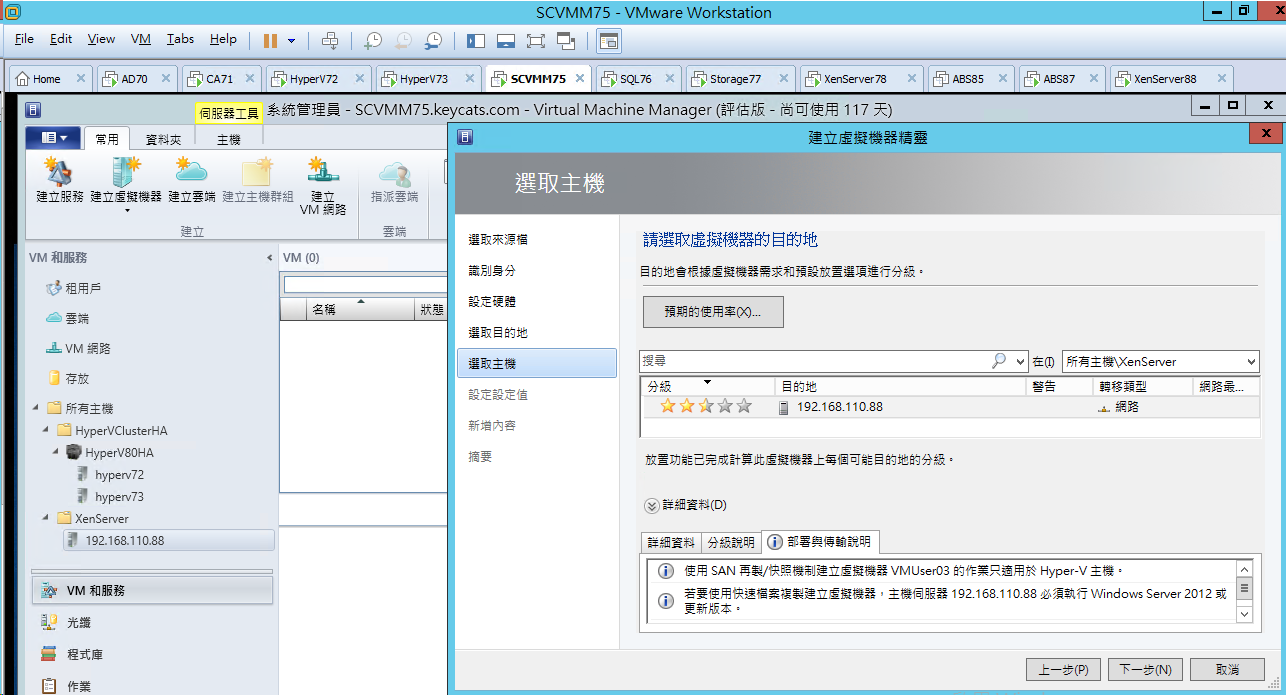

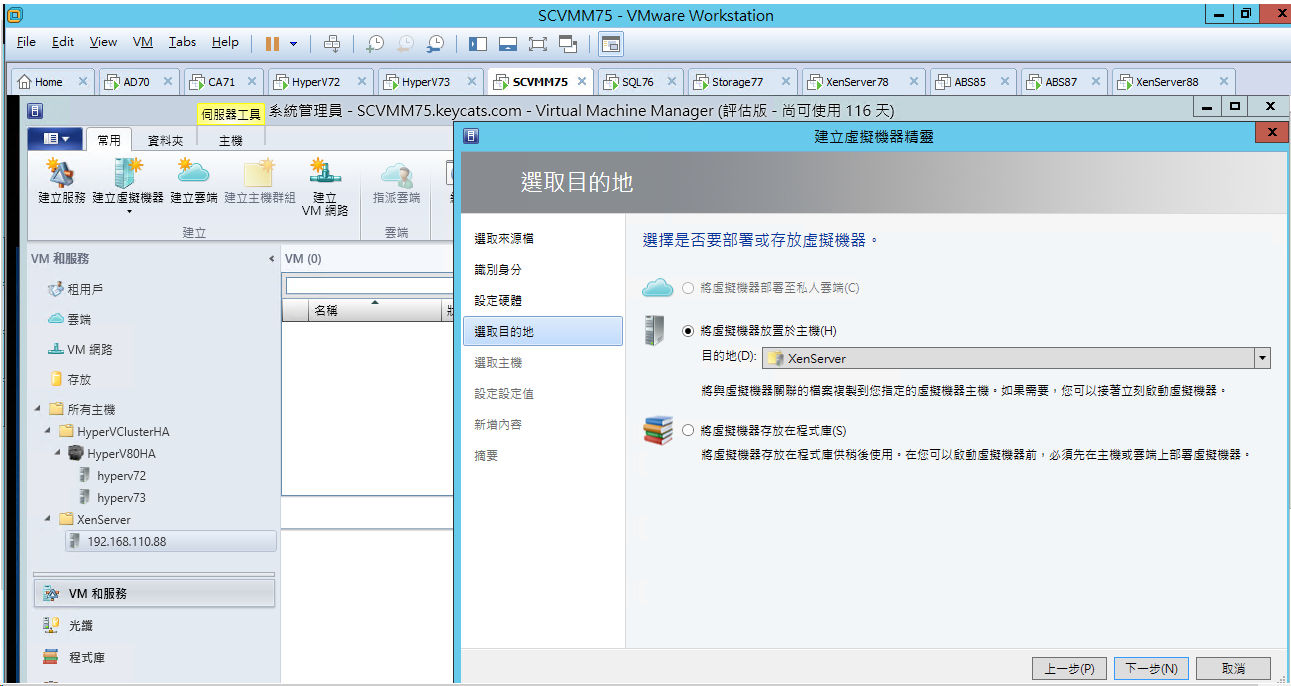

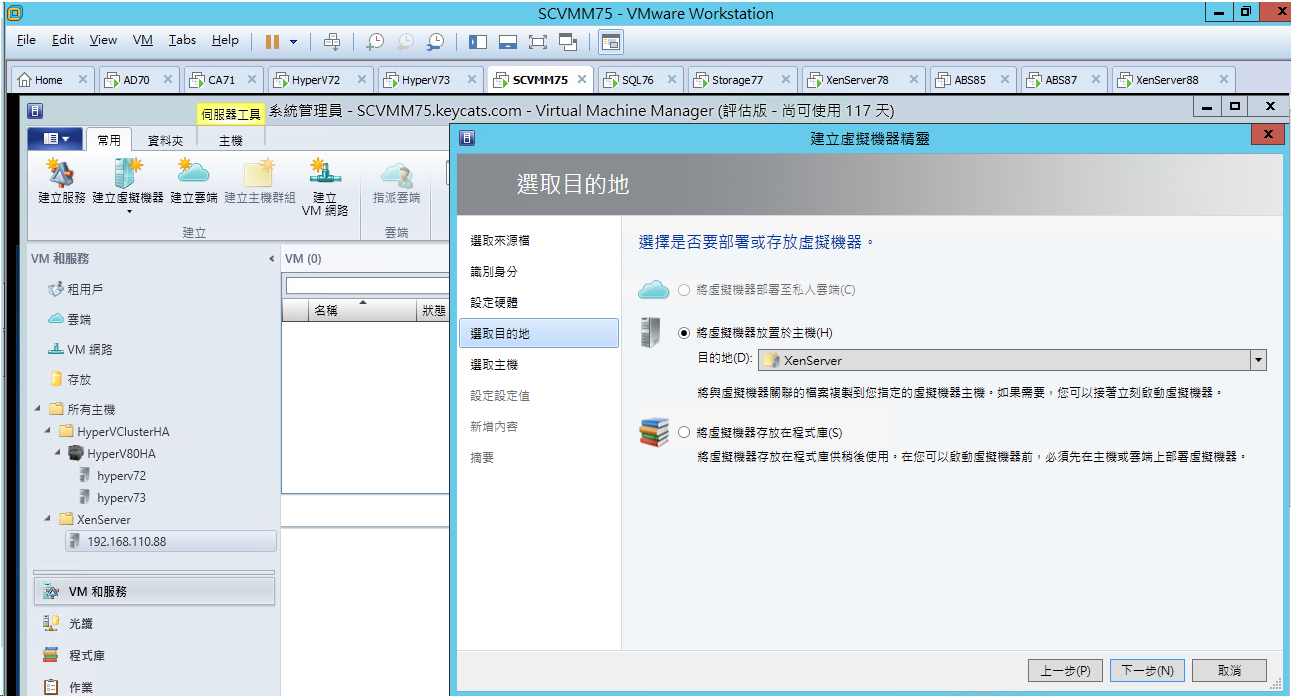

點選 將虛擬機器放置於主機
點選 XenServer
點選 下一步

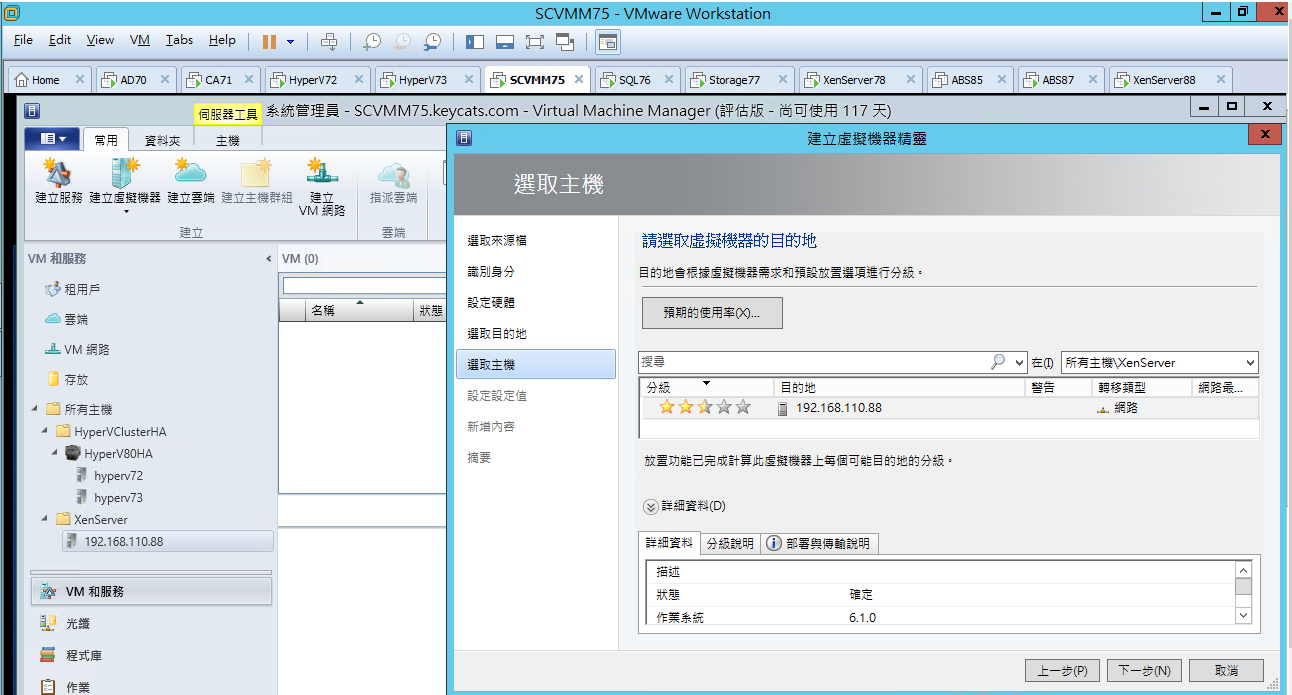

點選 詳細資料
確認 狀態 (確定)
[ Ps.(說明) 如有出現 主機維護中 請取消 再重新進行設定 ]!!!!

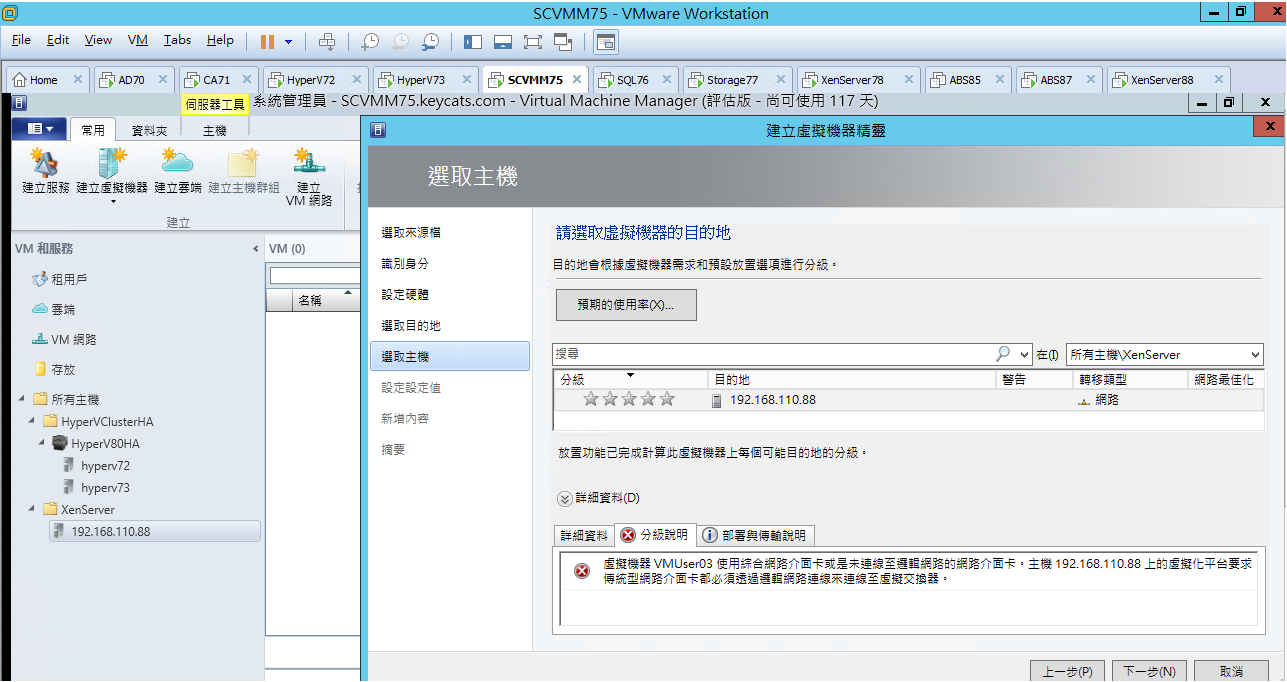

點選 分級說明
確認 此目的地符合此虛擬機器的所有需求

點選 部署與傳輸說明
點選 下一步
[ Ps.(說明) 若要快速檔案複製 建立虛擬機器 必須執行 Windows Server 2012 以上的版本 ]

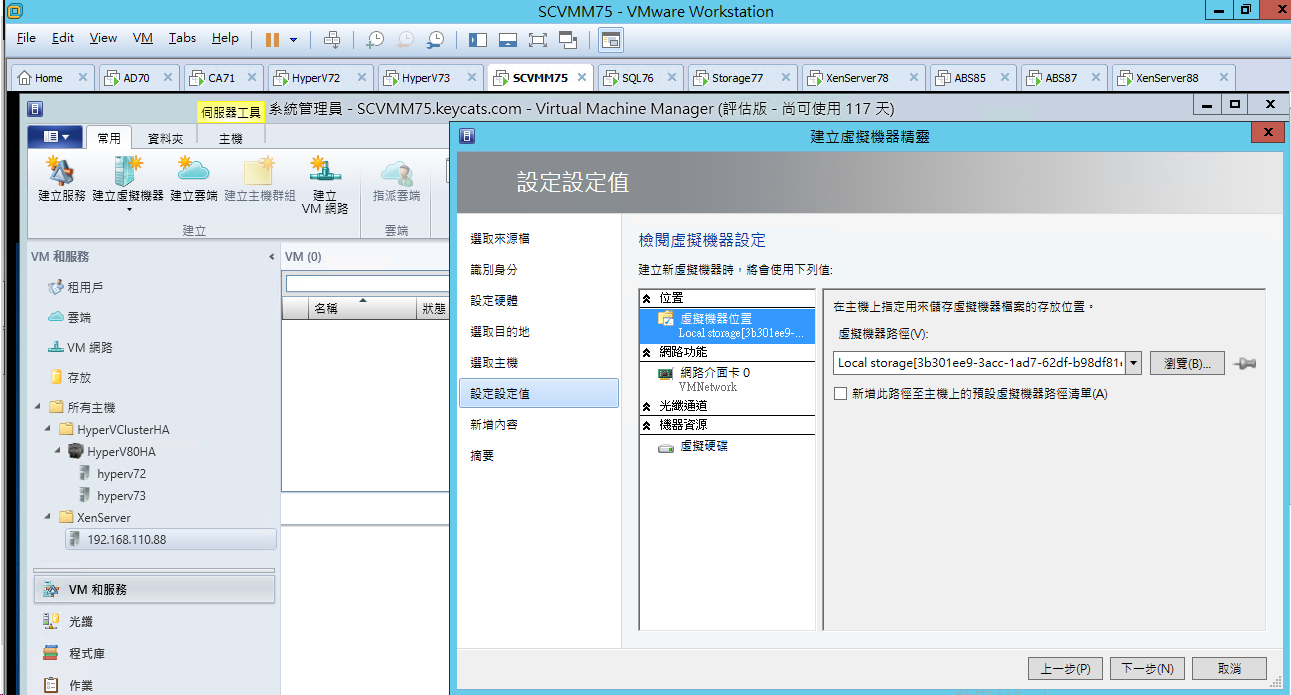

確認 虛擬機器位置 (放置於 XenServer Local Storage)

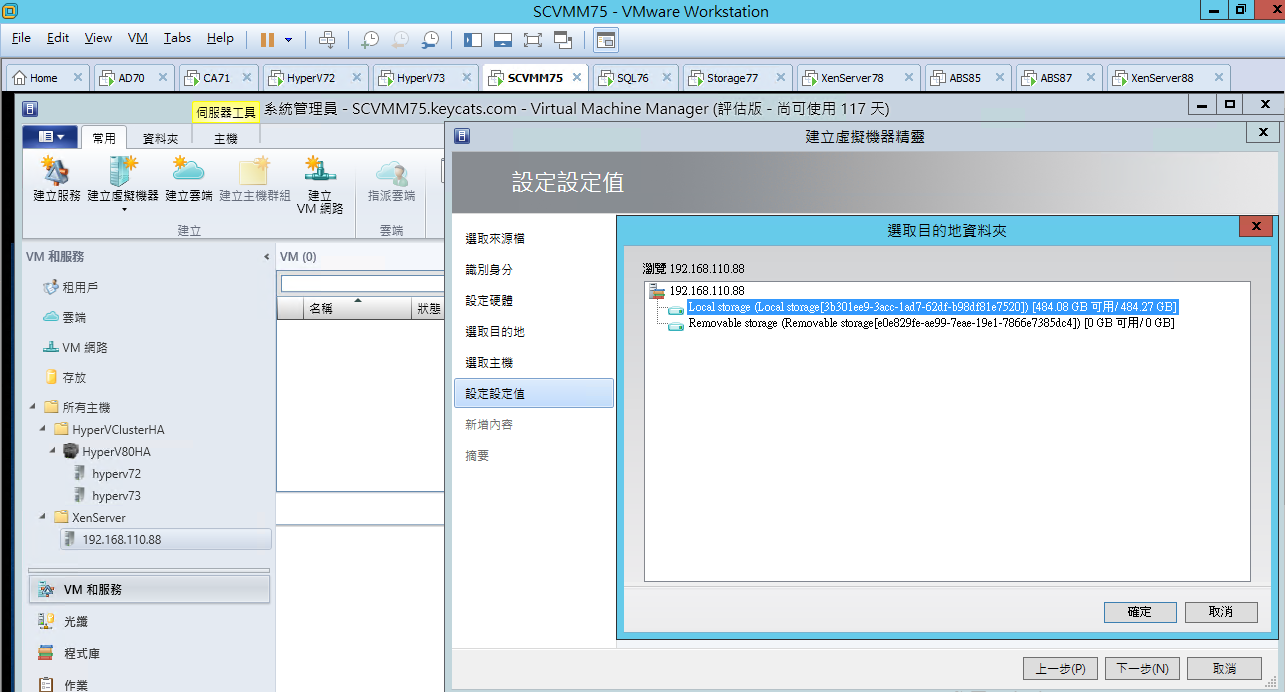

點選 瀏覽
確認 Local Storage
[ Ps.如有掛載其它磁碟區域 可以選擇 ]

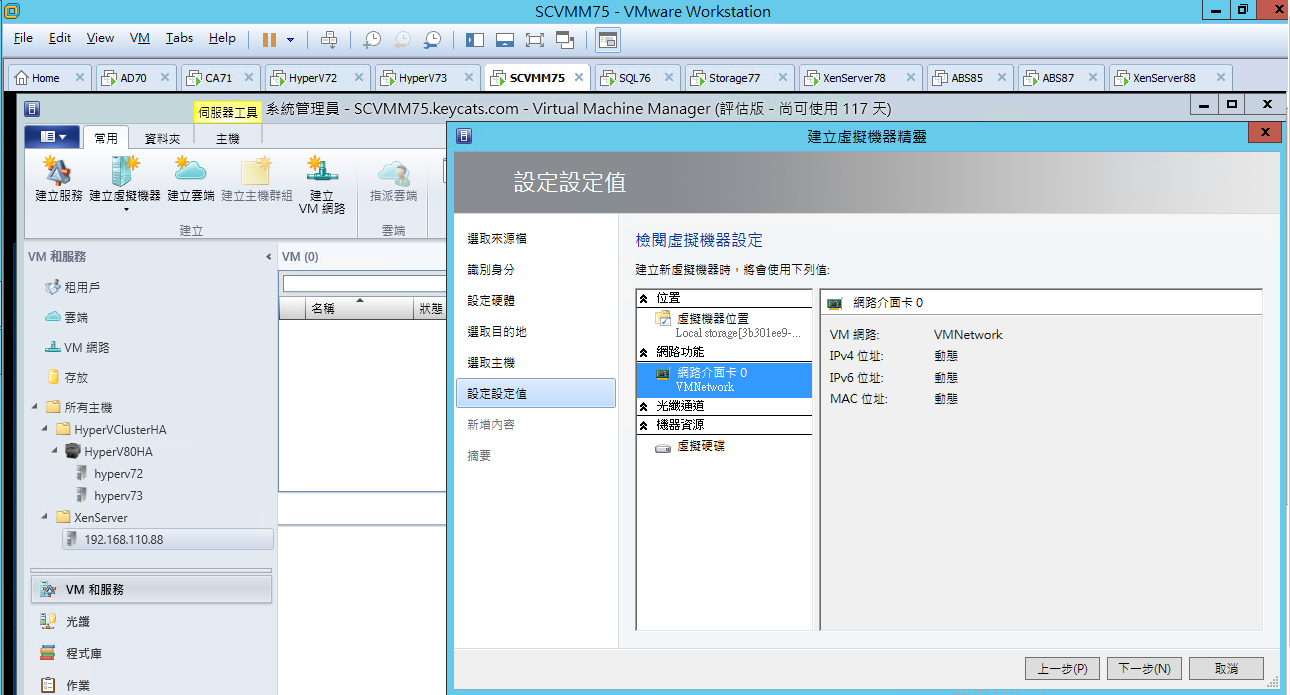

點選 網路介面卡 0 (VMNetwork)
確認 動態 (IPv4 IPv6 MAC Address)

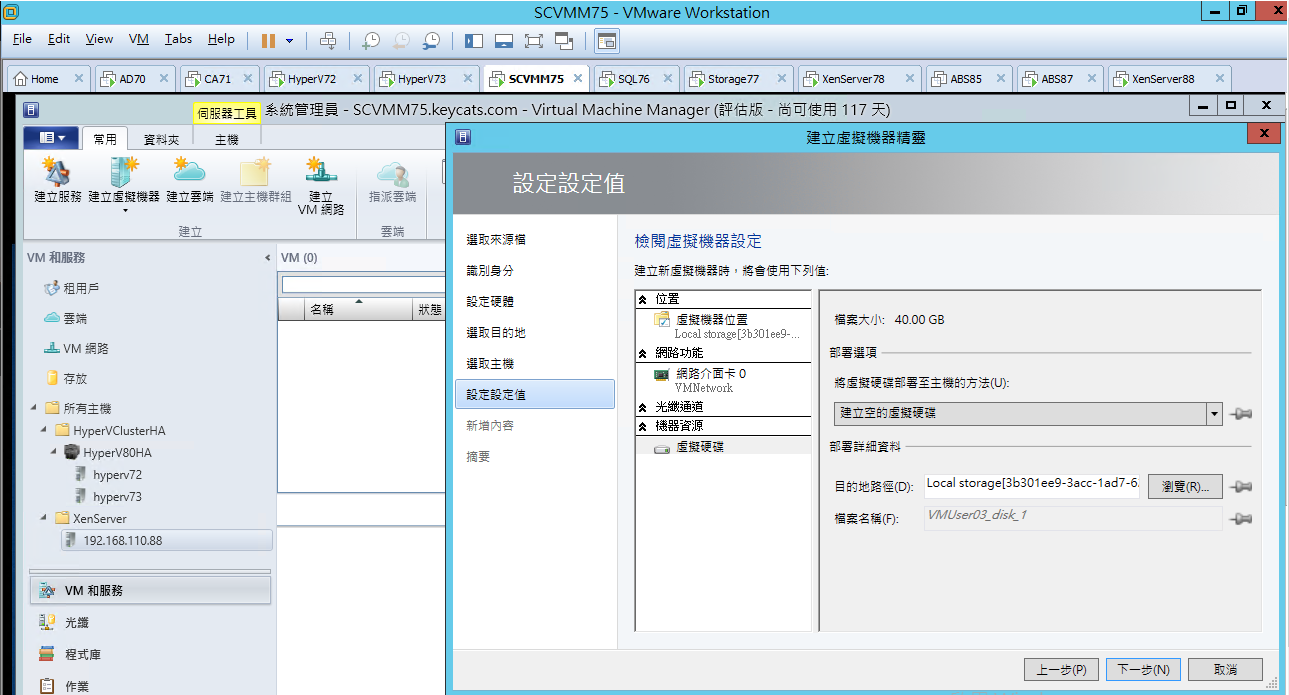

點選 虛擬硬碟
確認 部署選項 (設定值)
點選 下一步
[ Ps.設定值 為設定硬體時 已設定 檔案大小 和 檔案名稱 ]

點選 下一步

確認 摘要設定
勾選 部署後立即啟動虛擬機器
點選 建立

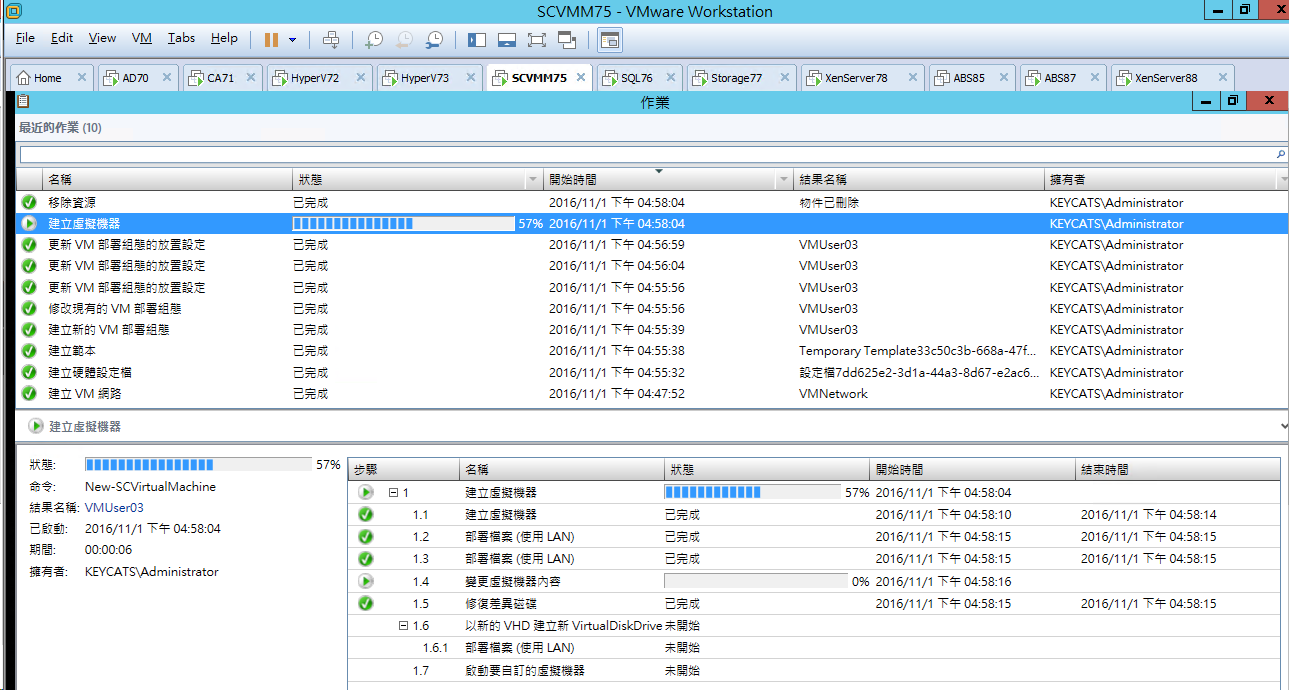

等候 建立虛擬機器

開啟 XenServer78 (XenCenter 6.1)

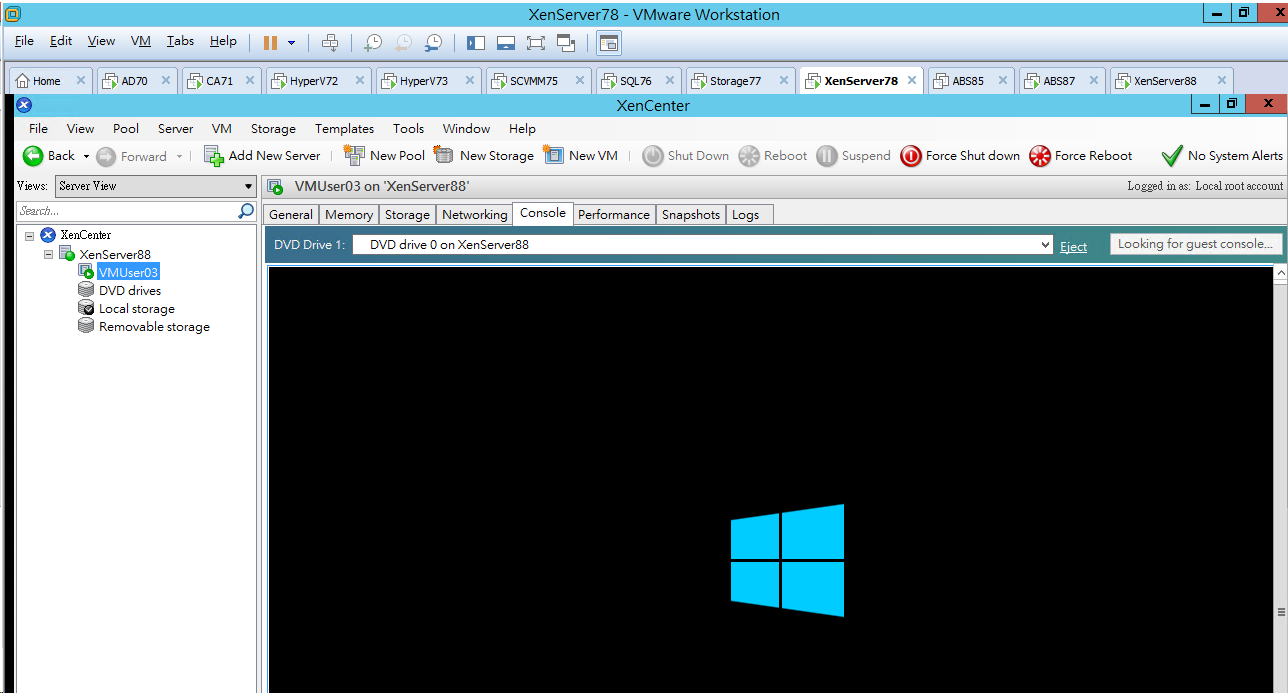

等候 虛擬機器 啟動中

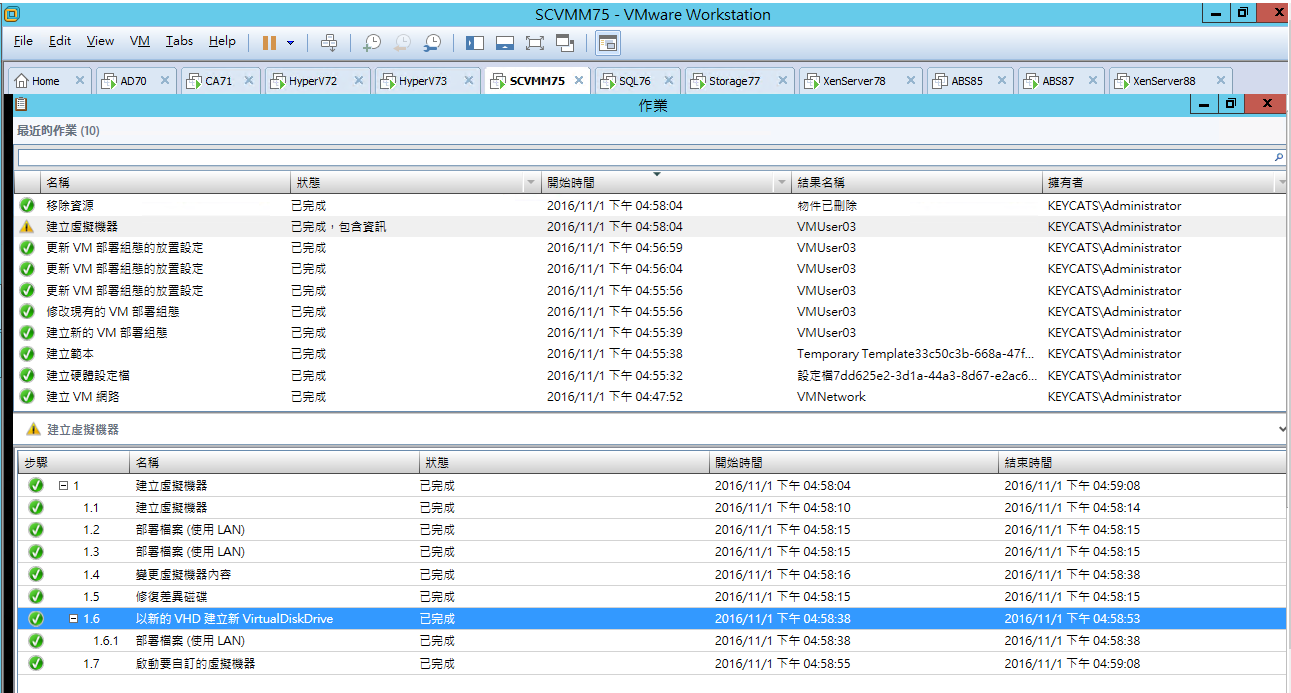

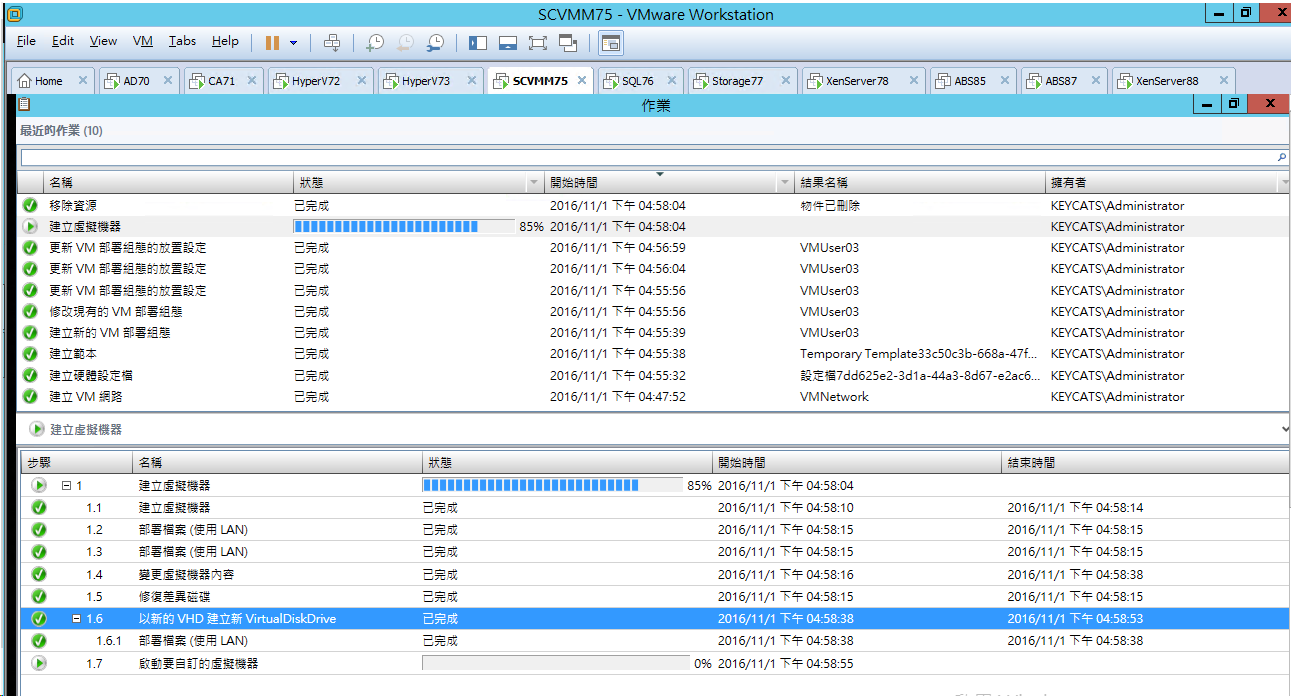

確認 建立新 VirtualDiskDrive (已完成)

確認 建立虛擬機器 (已完成)

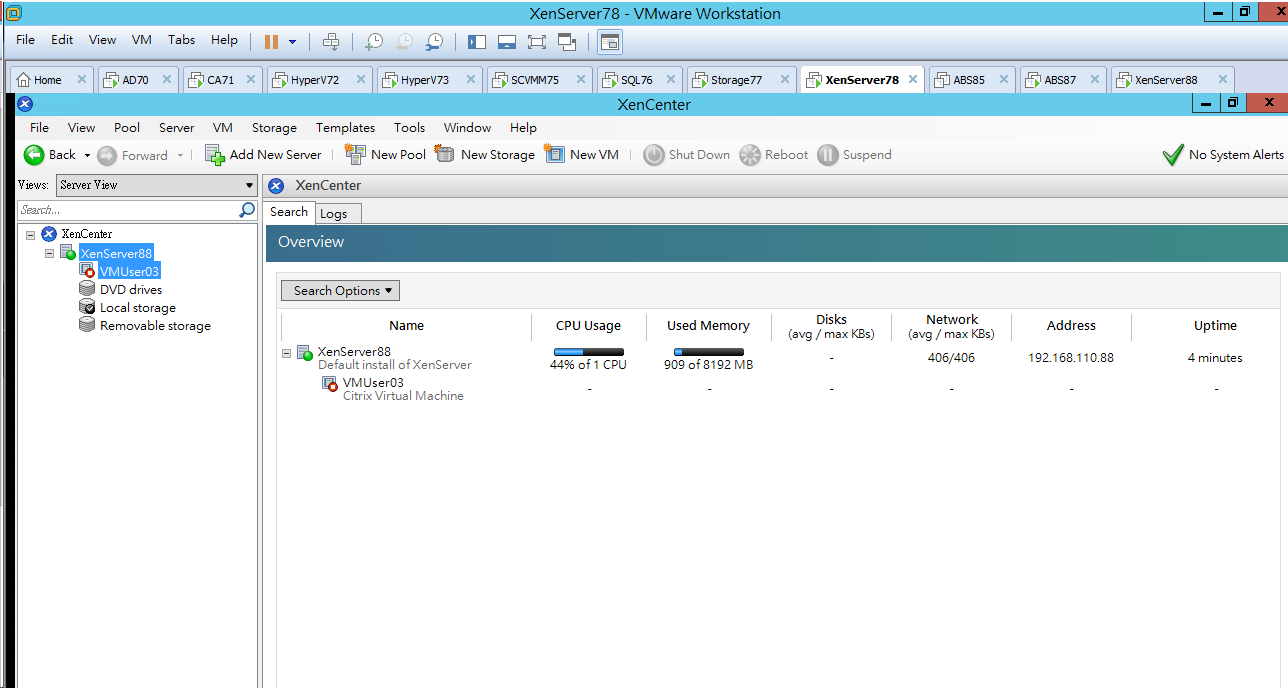

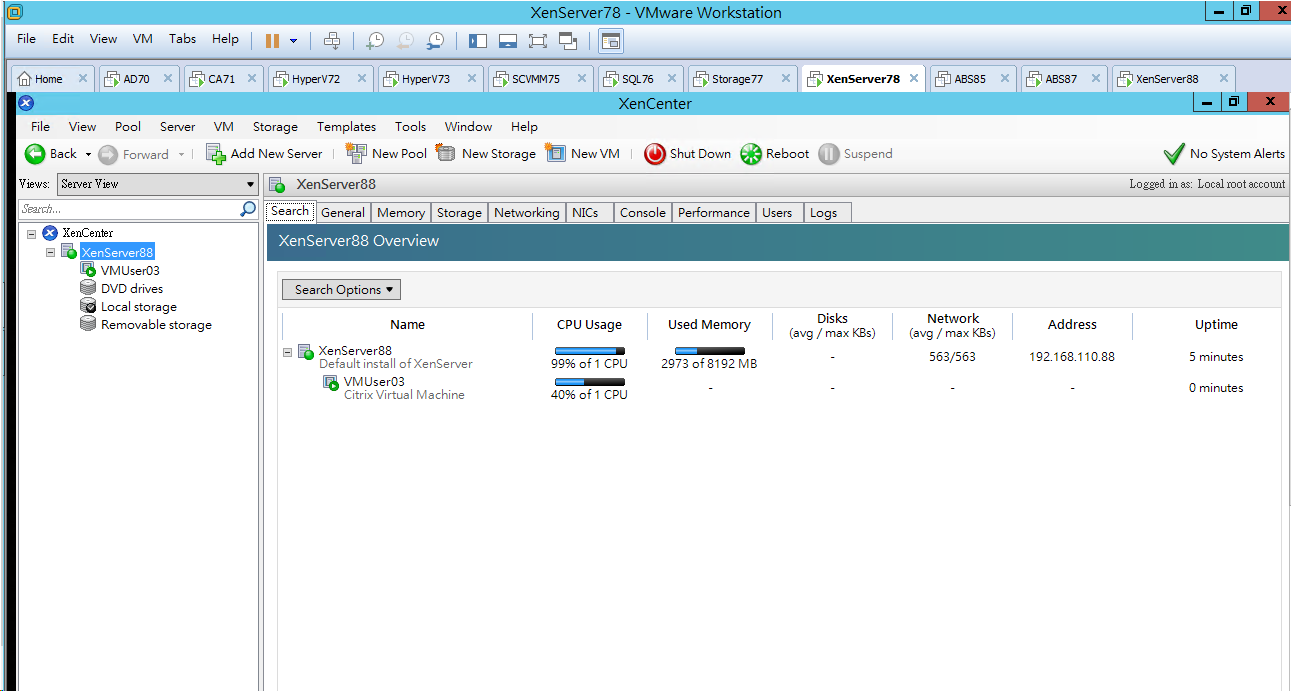

開啟 XenServer78 (XenCenter)
確認 VMUser03 (運行中)

等候 讀取中

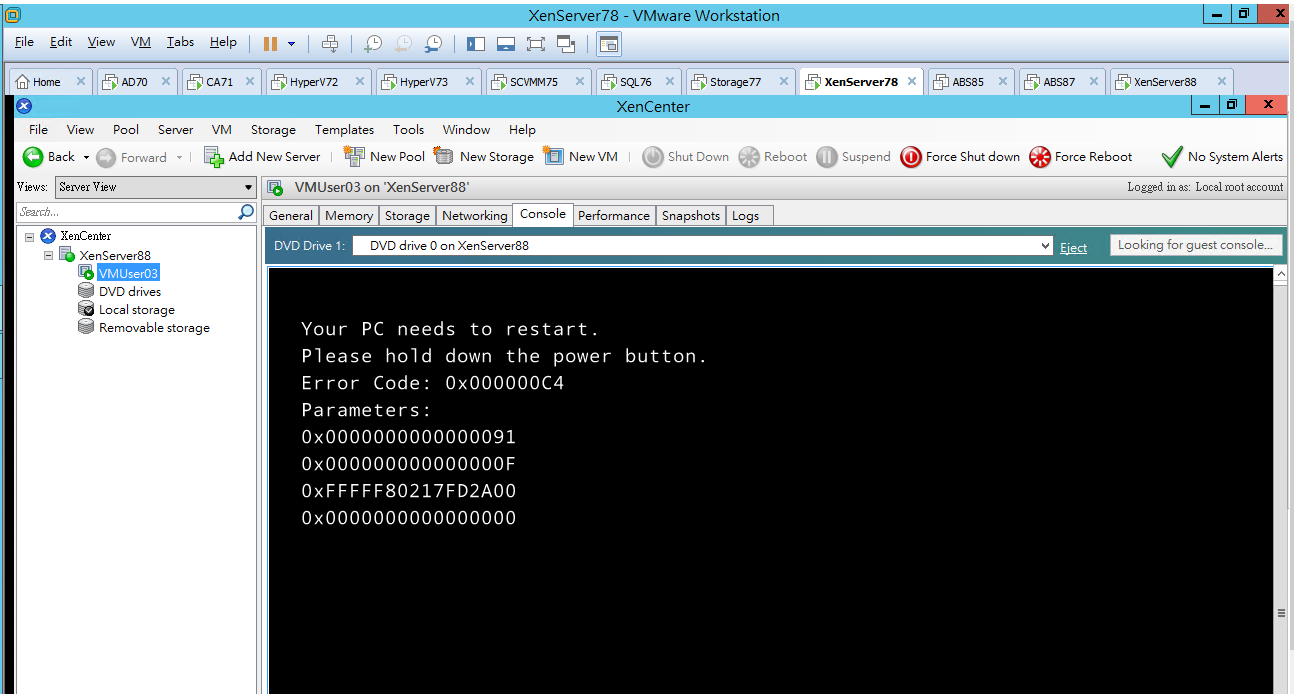

[ Ps.(錯誤) Error Code 0x000000C4 因為 XenServer 6.1.0 使用 Create New VM 僅支援到 Windows Server 2008 R2 (64-bit) ]

[ Ps.確認 XenServer78 (XenCenter 6.1) 僅支援 Windows Server 2012 (64-bit) (experimental) 實驗版本 ]

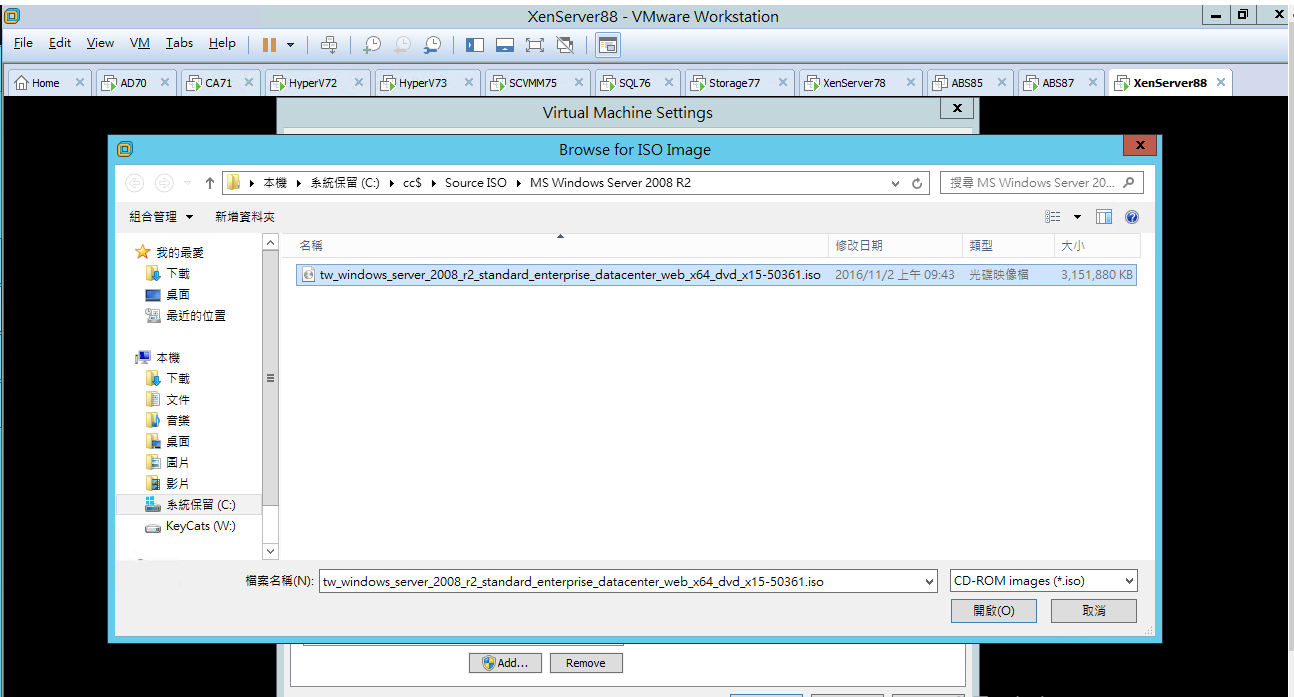

[ Ps.以下使用 安裝 Windows Server 2008 R2 版本 (Mount ISO) (透過 SCVMM New VM 測試結果可執行安裝程式) ]

開啟 System Center 2012 R2 Virtual Machine Manager (SCVMM75)
點選 XenServer (192.168.110.88)
點選 建立虛擬機器

點選 使用空白虛擬硬碟建立新的虛擬機器
點選 下一步

輸入 VMUser03 (虛擬機器名稱)
輸入 Citrix Virtual Machine (描述)
點選 下一步

輸入 記憶體 (1024 MB)
選取 實體 CD 或 DVD 光碟機
新增 傳統網路介面卡
點選 已連線到 VM 網路
選取 VMNetwork (邏輯網路)
點選 下一步

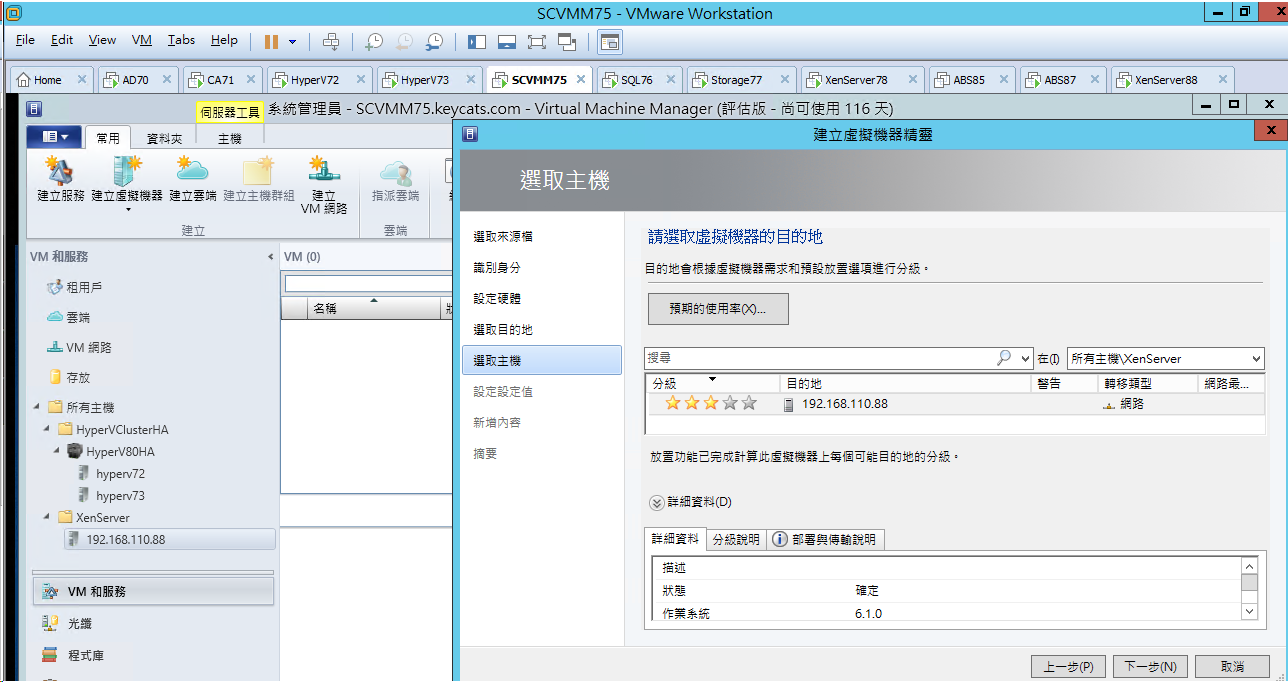

選取 XenServer
點選 下一步

點選 192.168.110.88 (XenServer 6.1)
點選 下一步

確認 Local Sotrage (位置是否需更改)
確認 網路介面卡 (動態)
確認 虛擬硬碟 (位置是否需更改)
點選 下一步

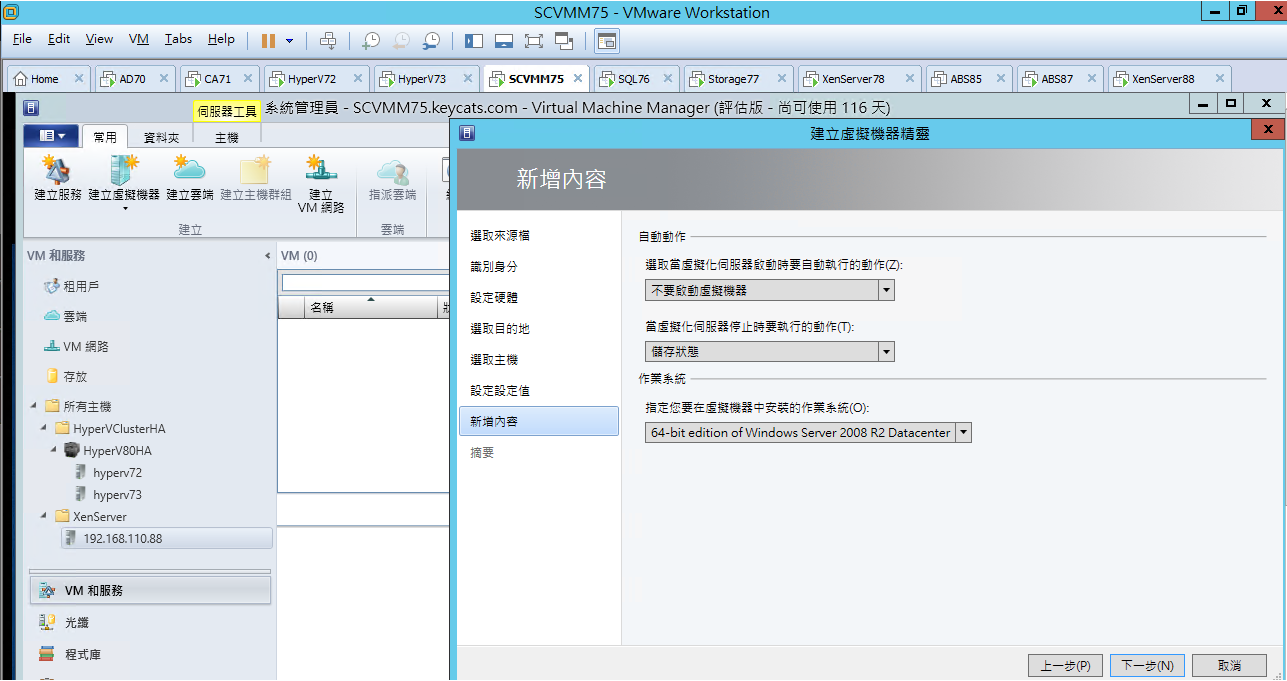

選擇 Windows Server 2008 R2 (64-Bit)
點選 下一步

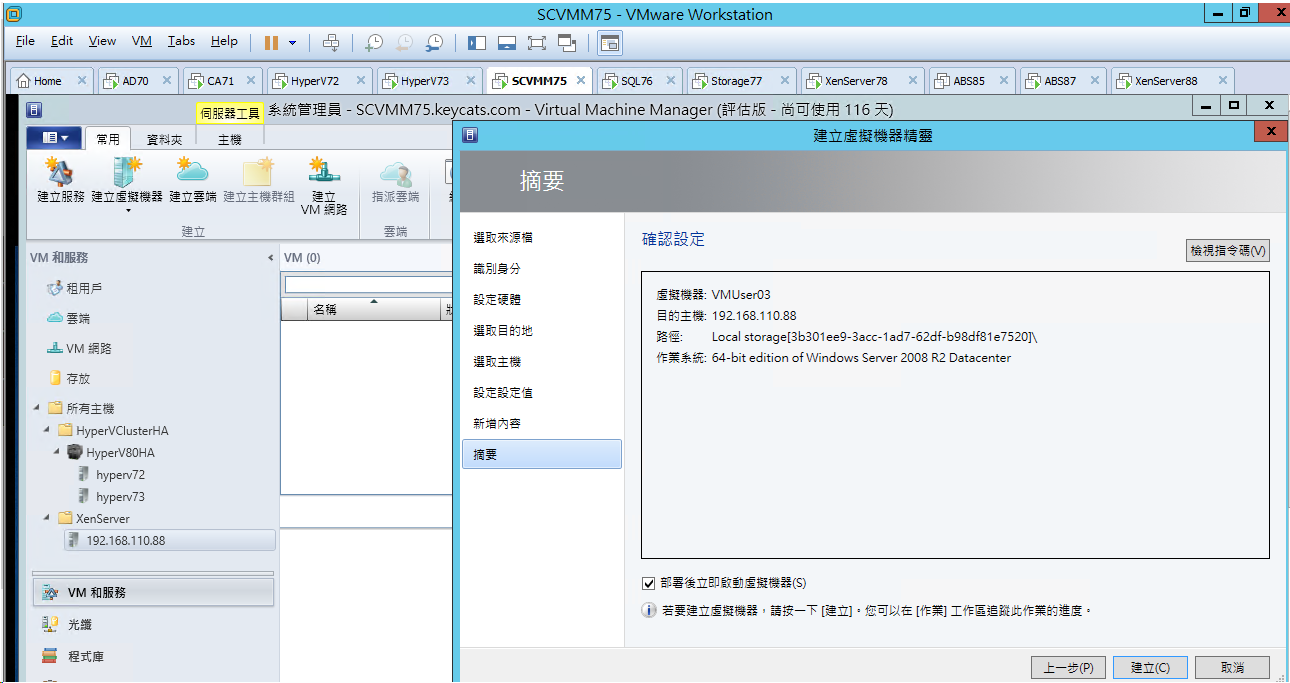

確認 摘要 (設定無誤)
勾選 部署後立即啟動虛擬機器
點選 建立

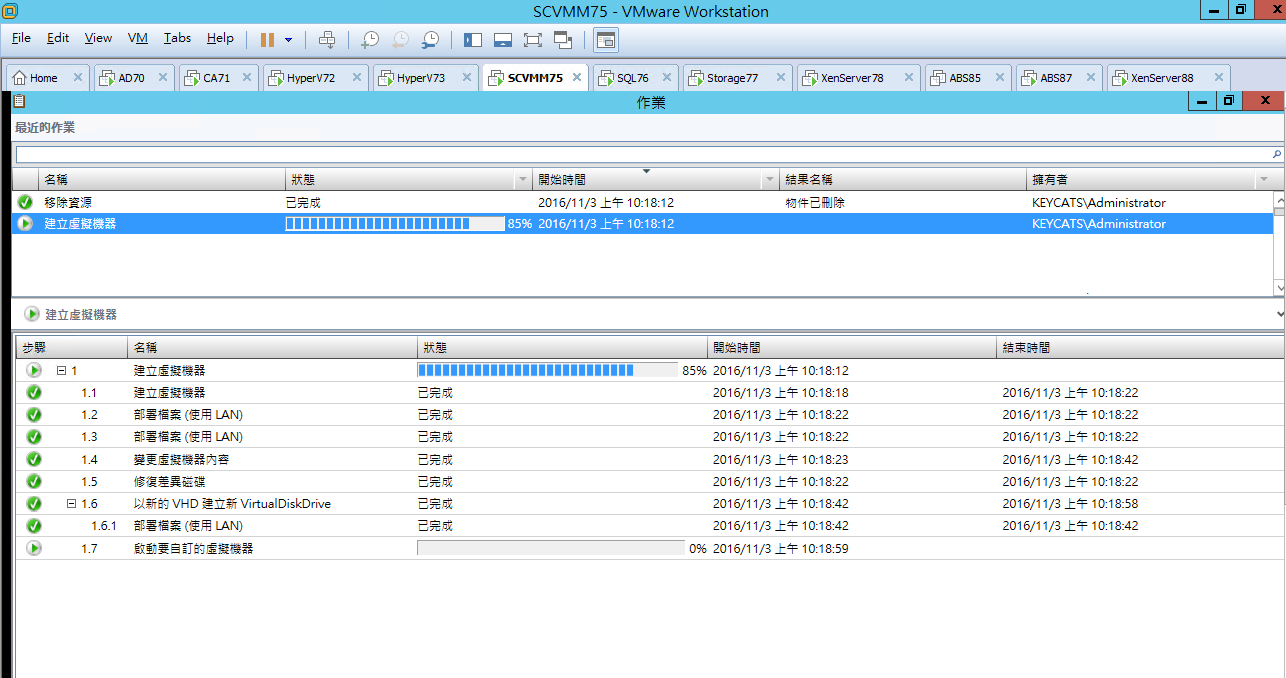

等候 建立虛擬機器

確認 建立虛擬機器 (已完成)
點選 VMUser03

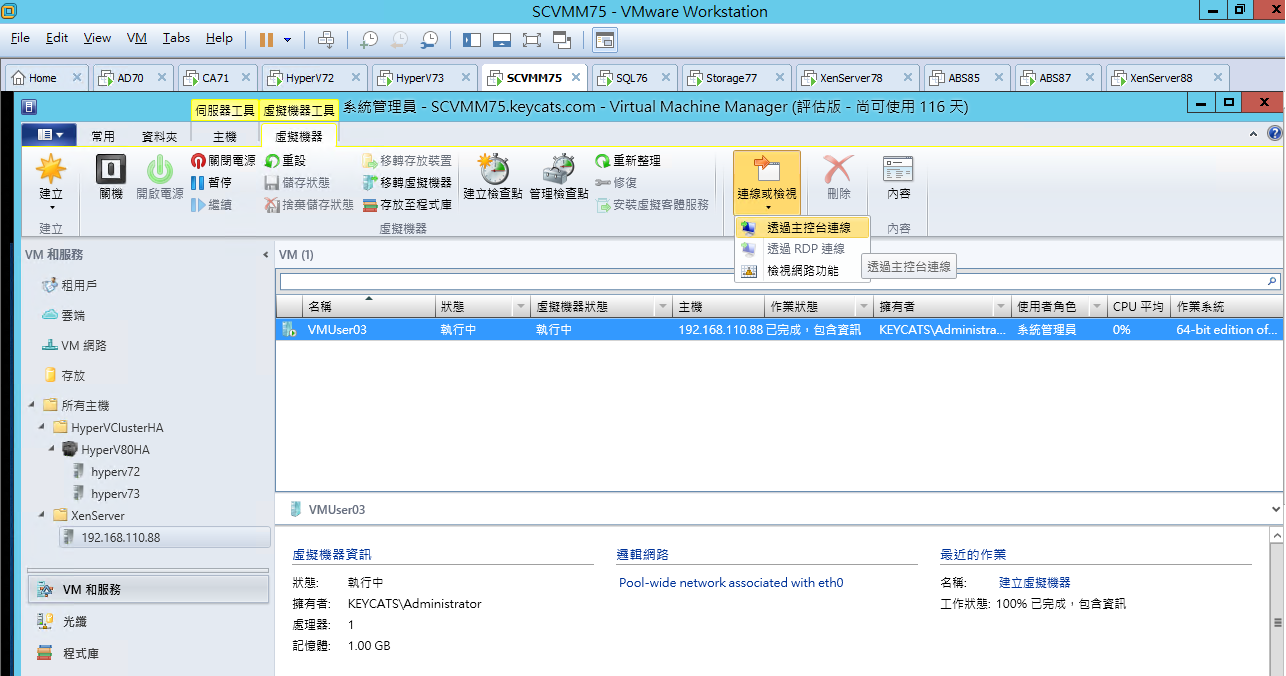

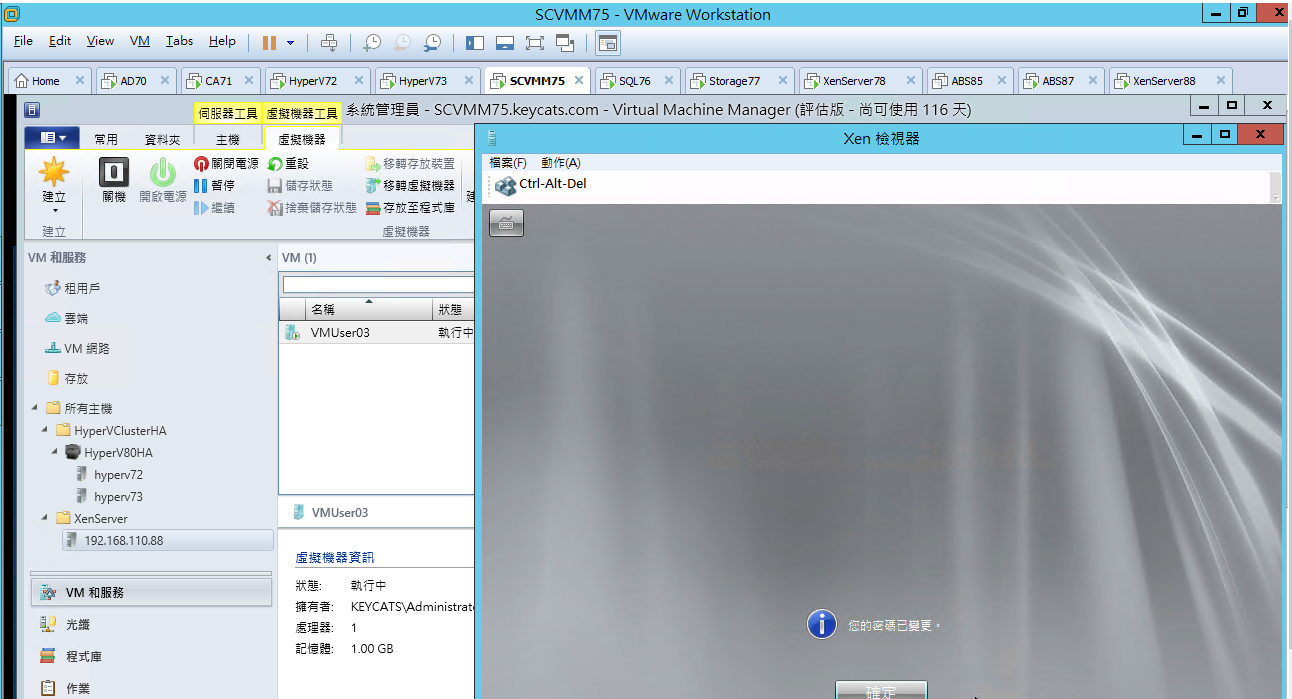

點選 連線或檢視 (透過主控台連線)

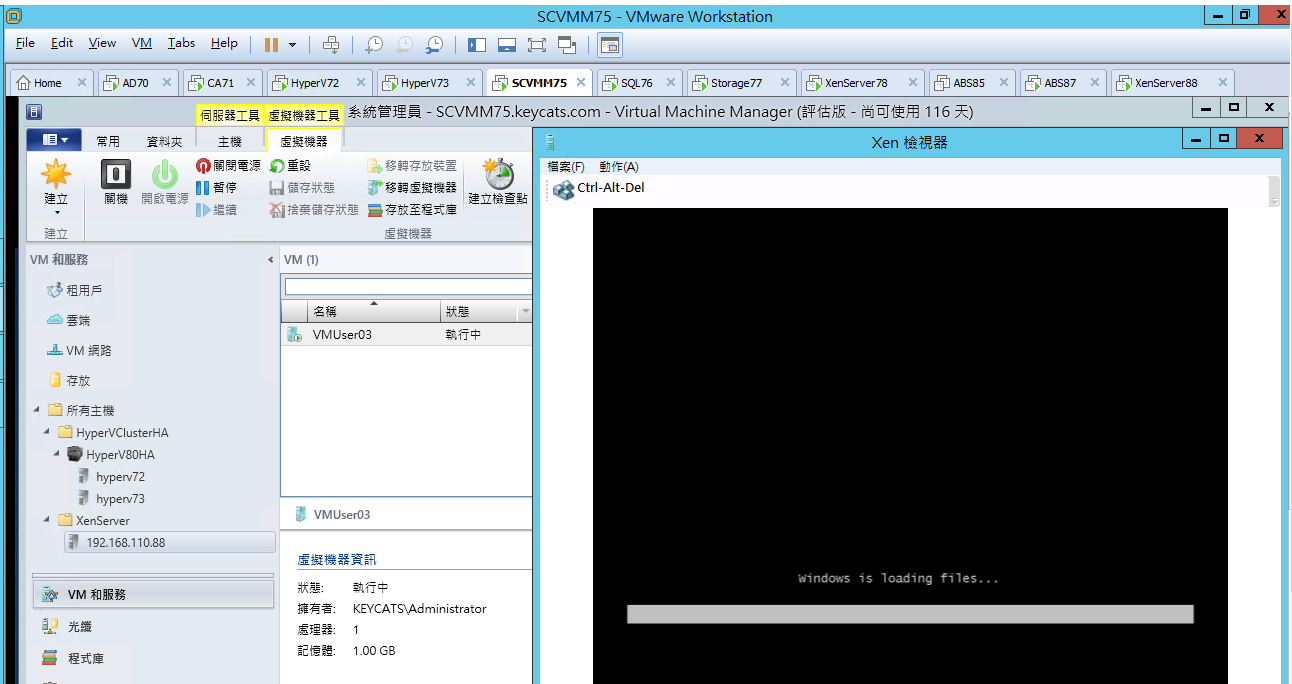

等候 虛擬機器開機中

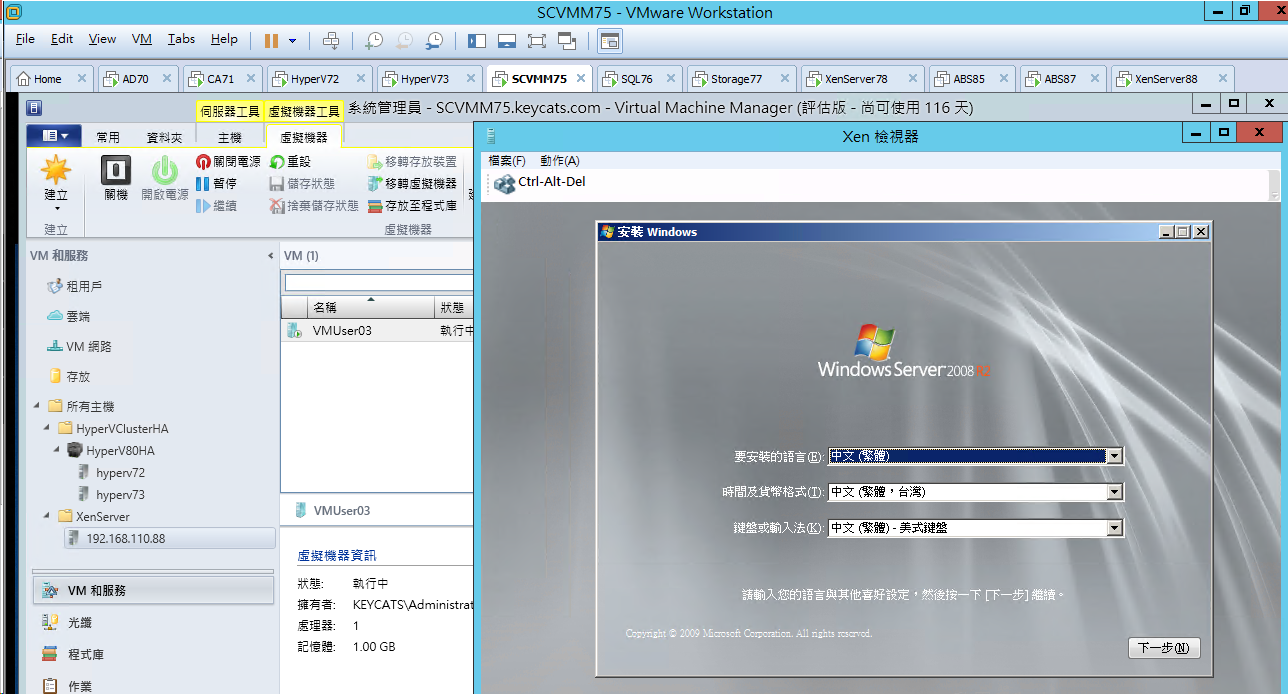

確認 安裝 Windows Server 2008 R2 安裝精靈中

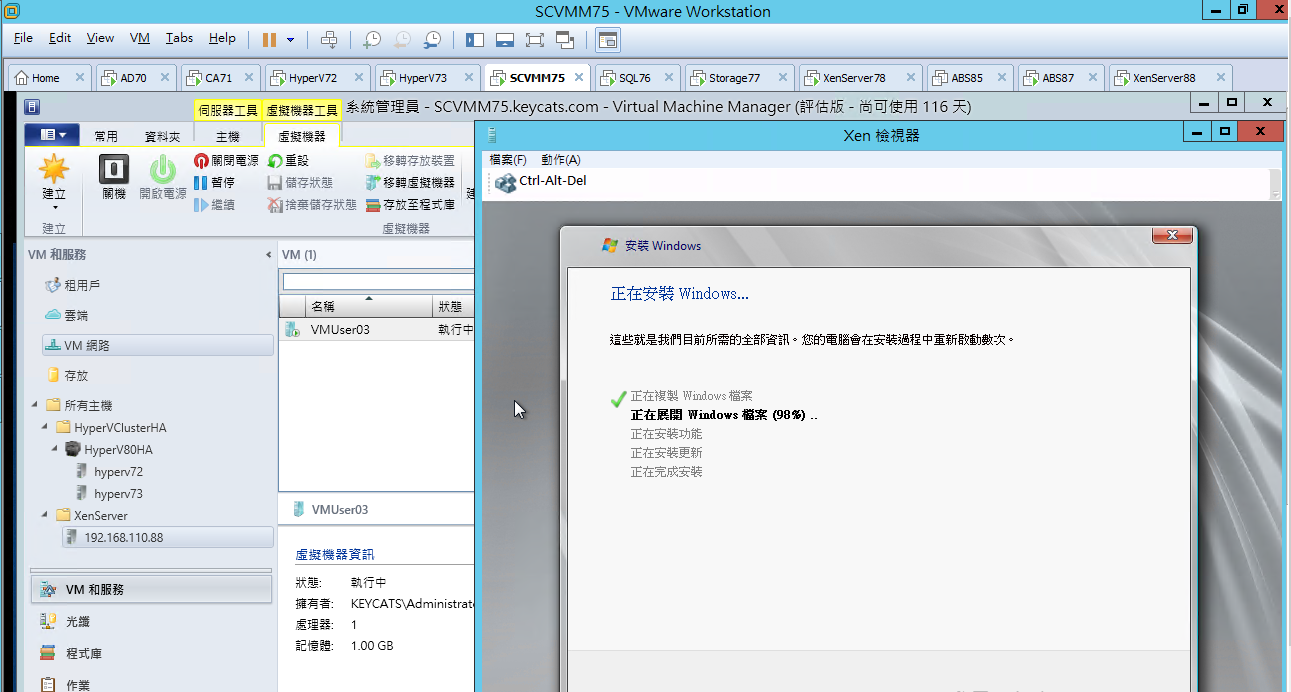

等候 安裝中

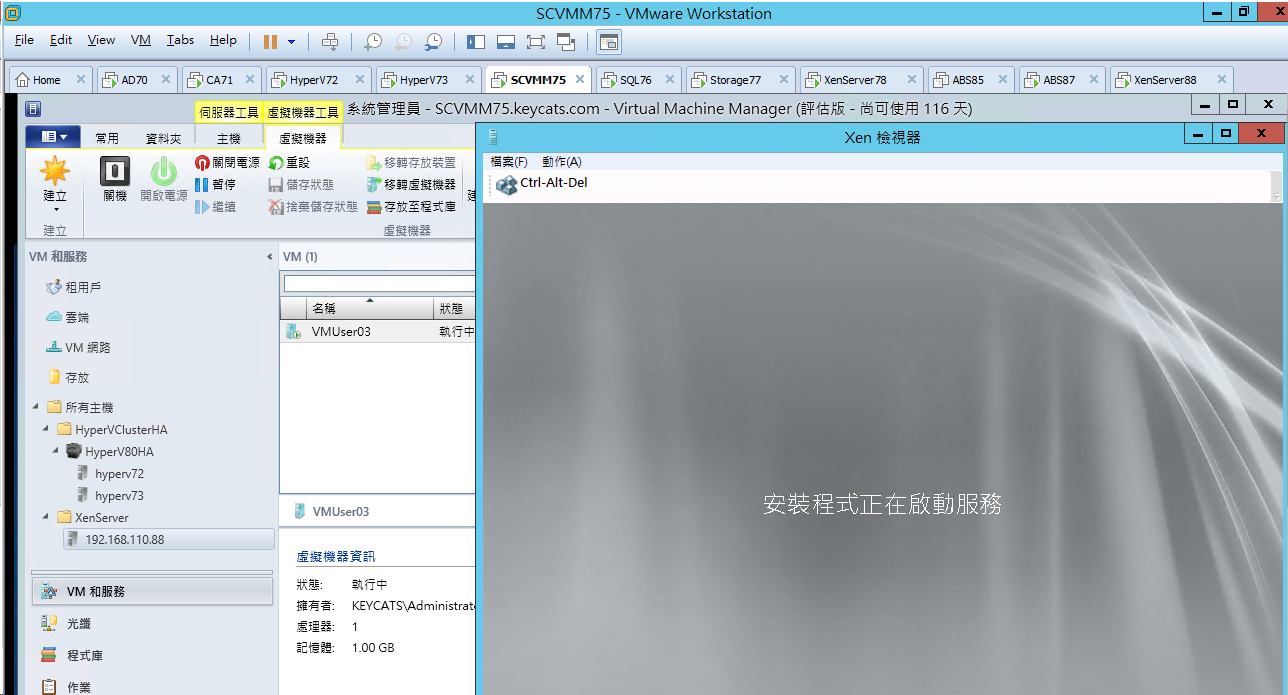

等候 啟動服務中

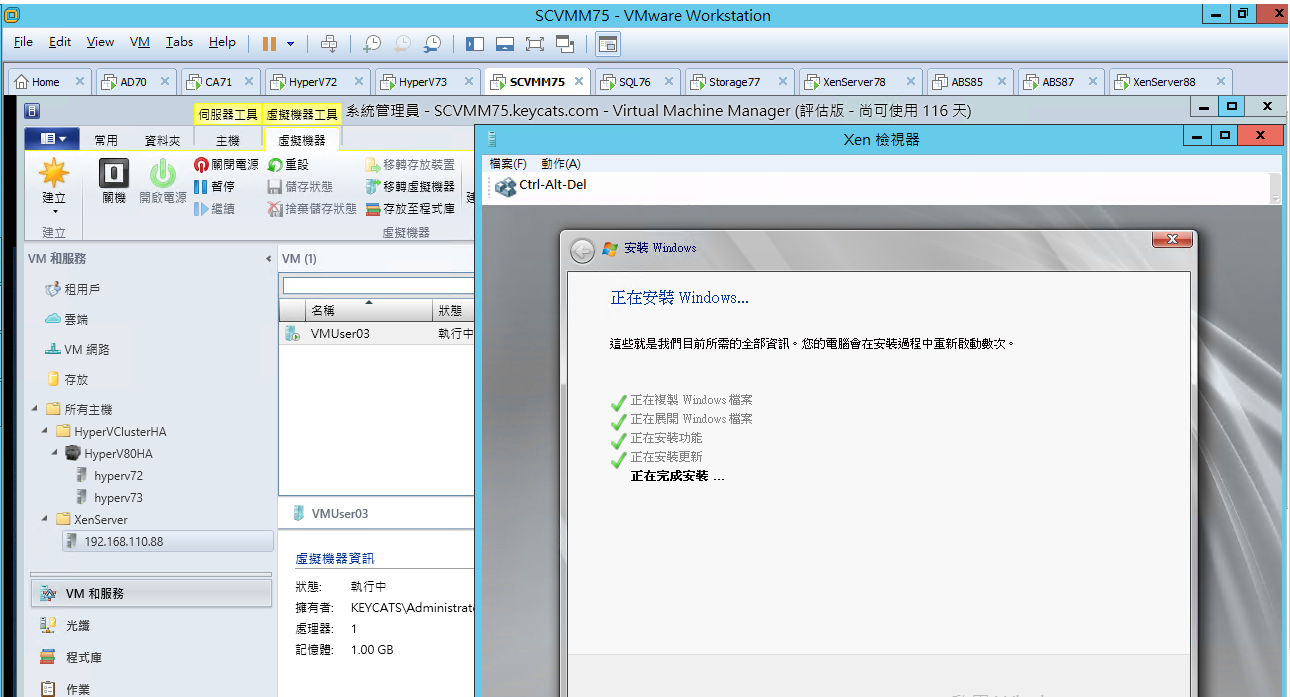

確認 正在安裝完成

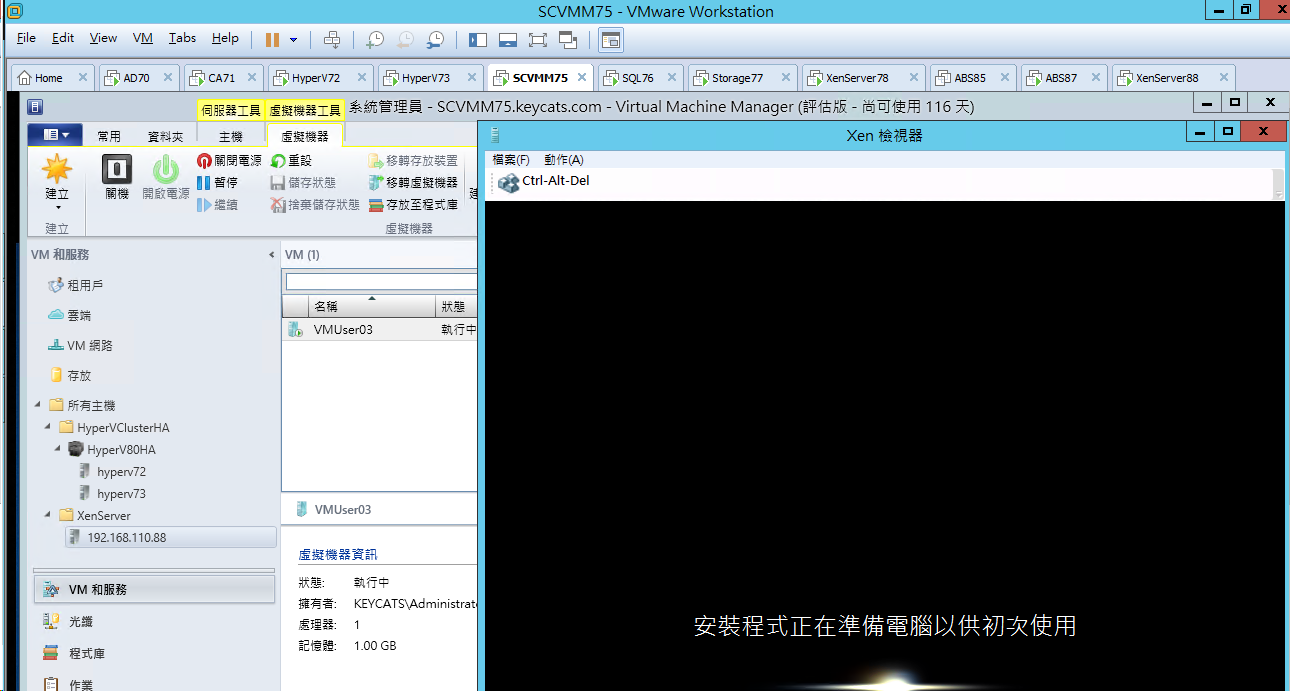

等候 初次啟用中

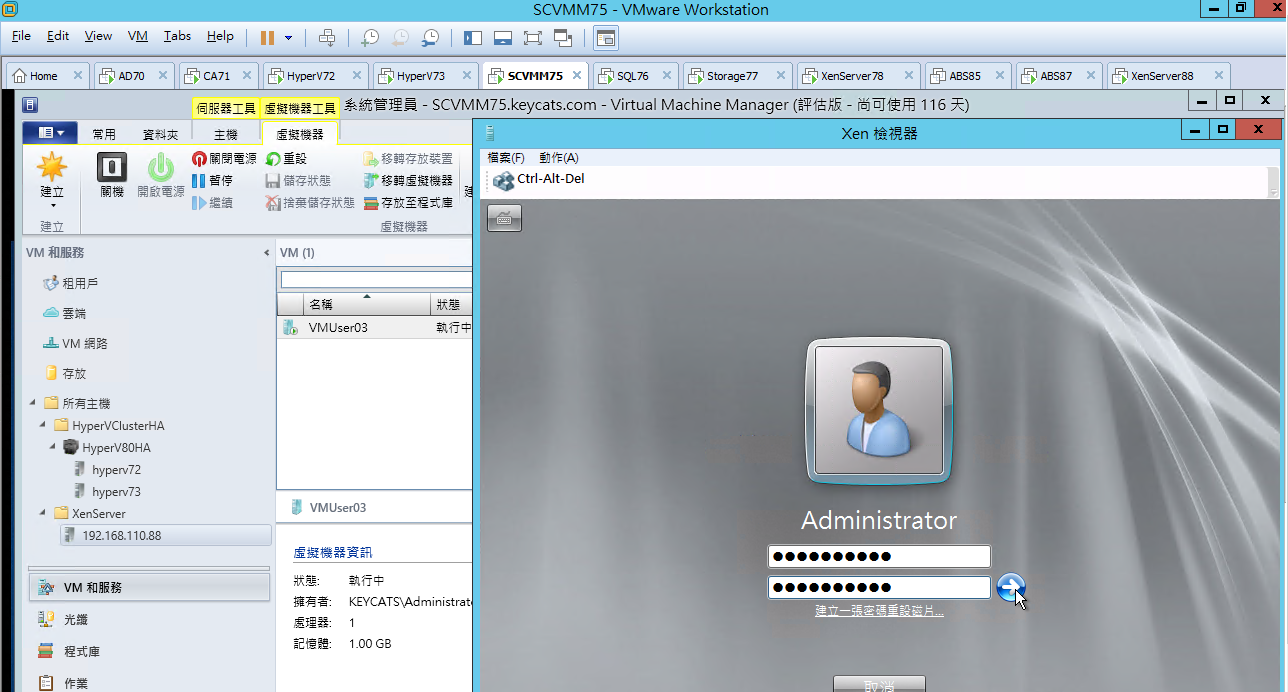

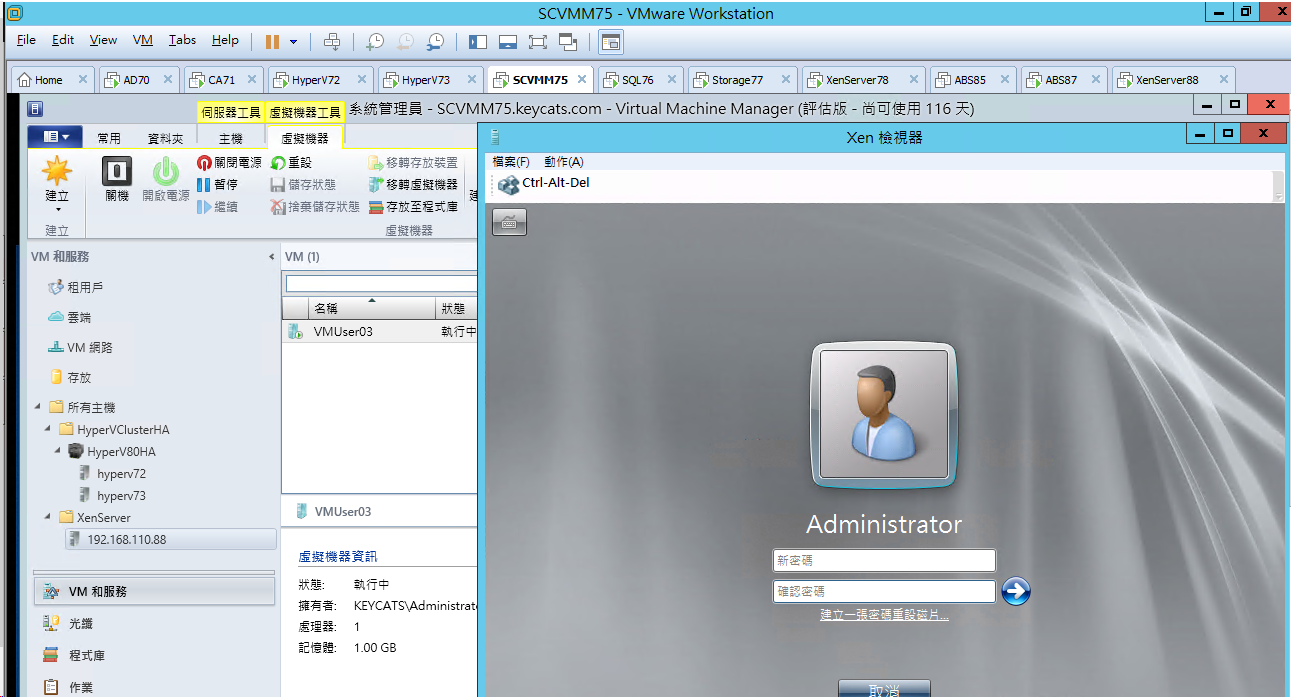

輸入 Password (Administrator)
[ Ps.第一次登入需要更改密碼 ]

點選 下一步

點選 確定

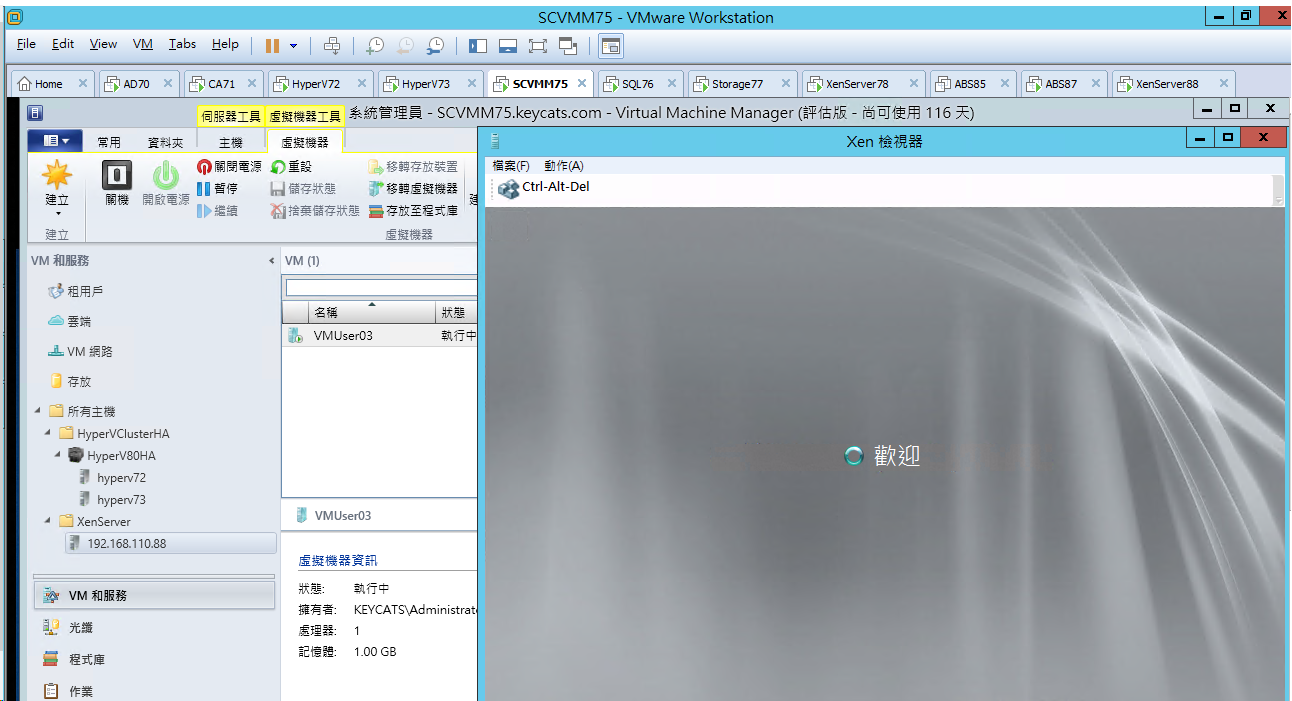

等候 歡迎畫面 和 準備桌面中

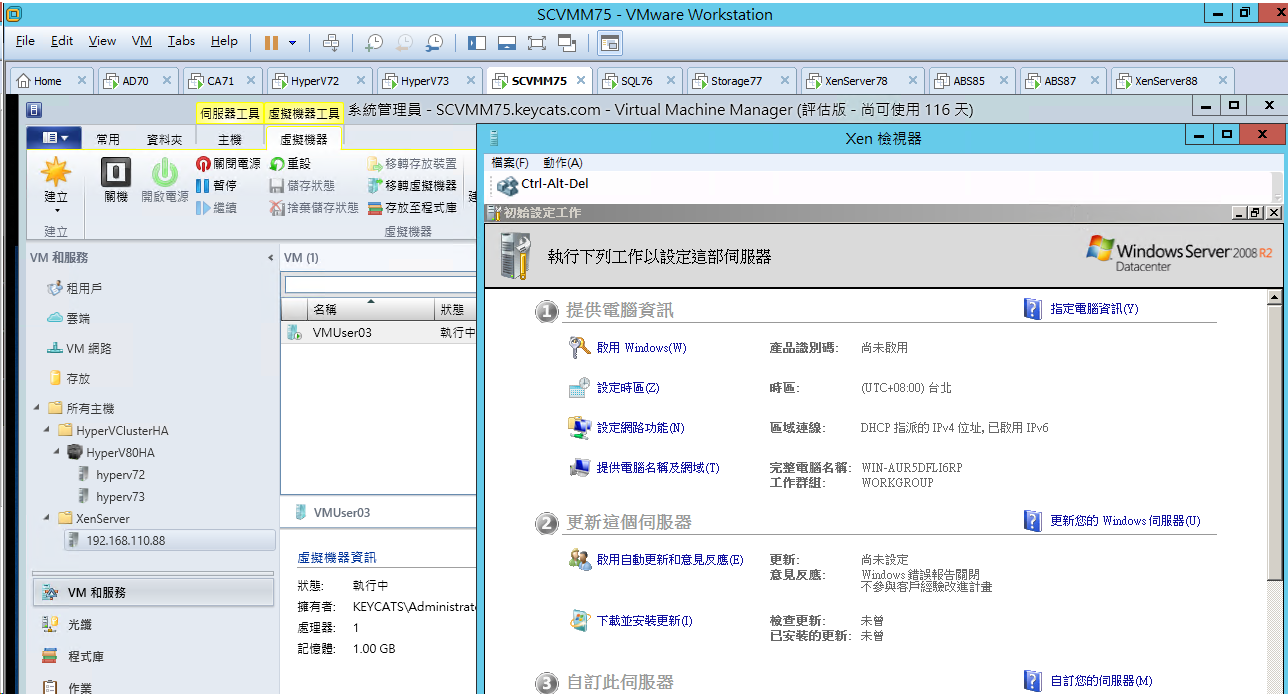

[ Ps.(說明) 確認 安裝 Windows Server 2008 R2 Datacenter 至 XenServer (XenServer88) Create New VM (已完成) ]

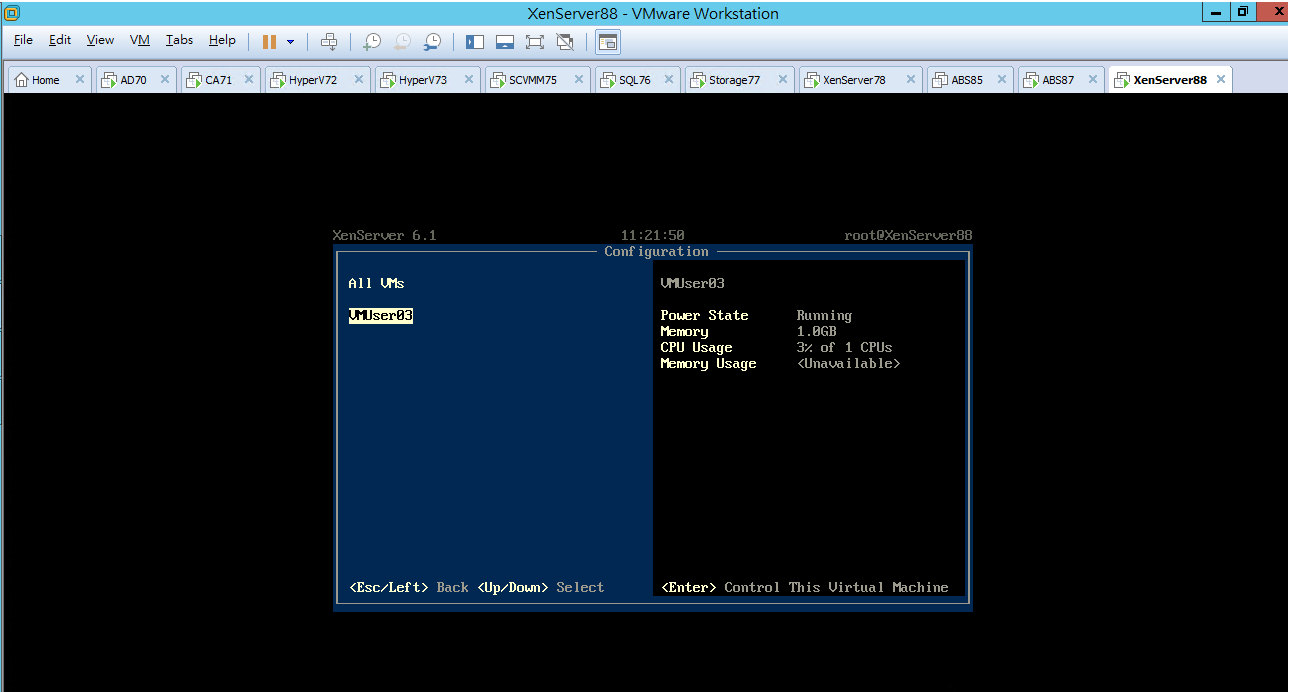

確認 XenServer 6.1 (XenServer88) 已完成配置 VMUser03 虛擬機器

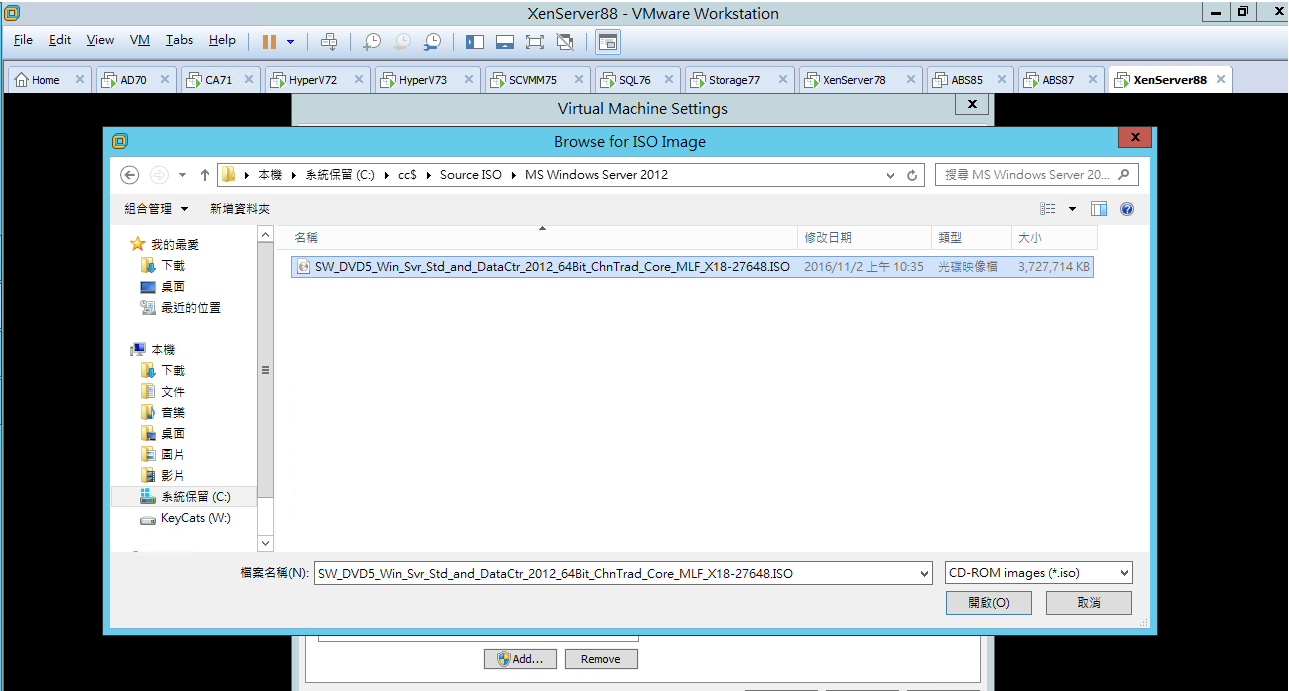

[ Ps.以下使用 安裝 Windows Server 2012 版本 (Mount ISO) (測試結果可執行安裝程式) ]

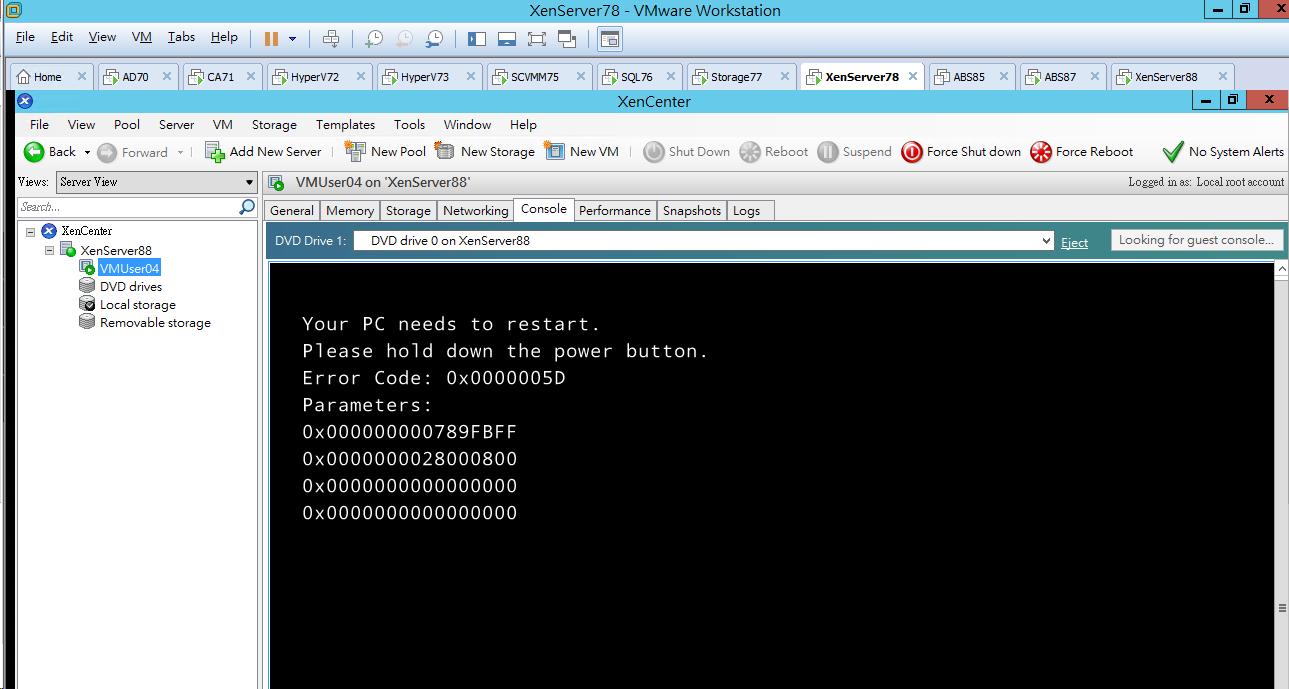

[ Ps.(錯誤) Error Code 0x0000005D 因為 XenServer 6.1.0 使用 Create New VM 僅支援到 Windows Server 2008 R2 (64-bit) ]

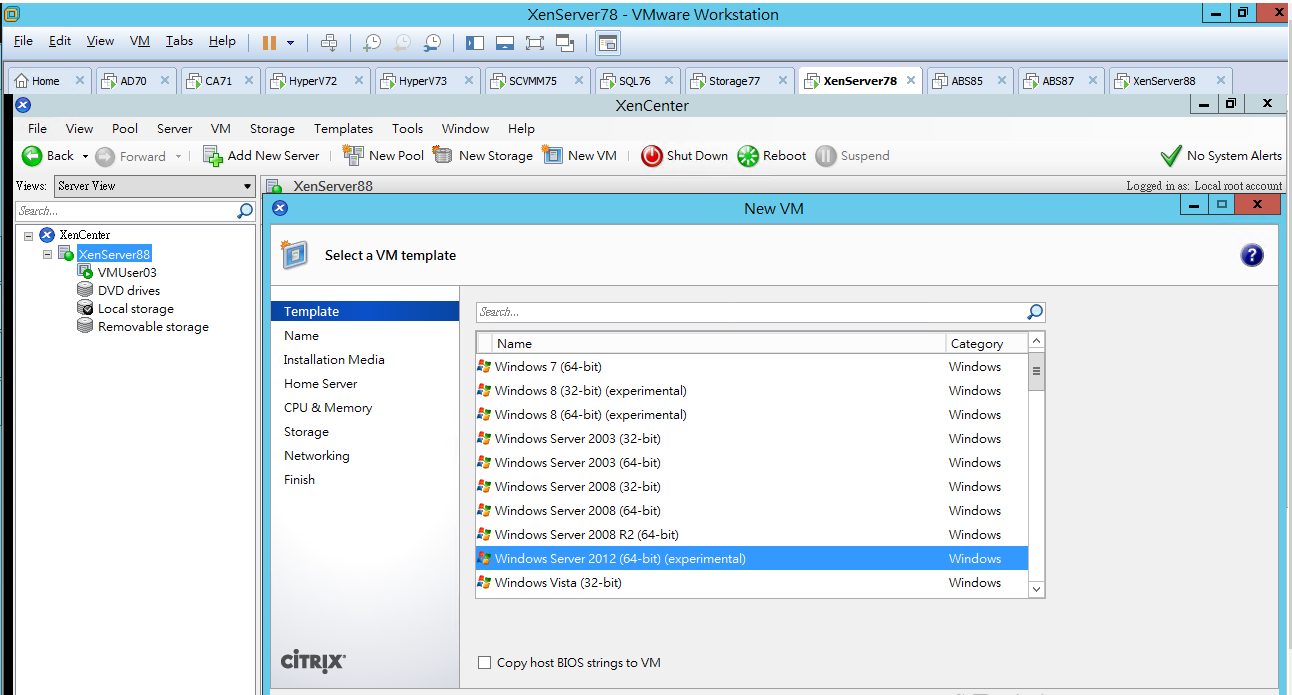

[ (解決方式) 使用 XenCenter78 (XenCenter) 主控台 New VM 選擇 Windows Server 2012 (64-bit) (experimental) 並建立虛擬主機 ]
開啟 SCVMM75 (System Center 2012 R2 VMM)

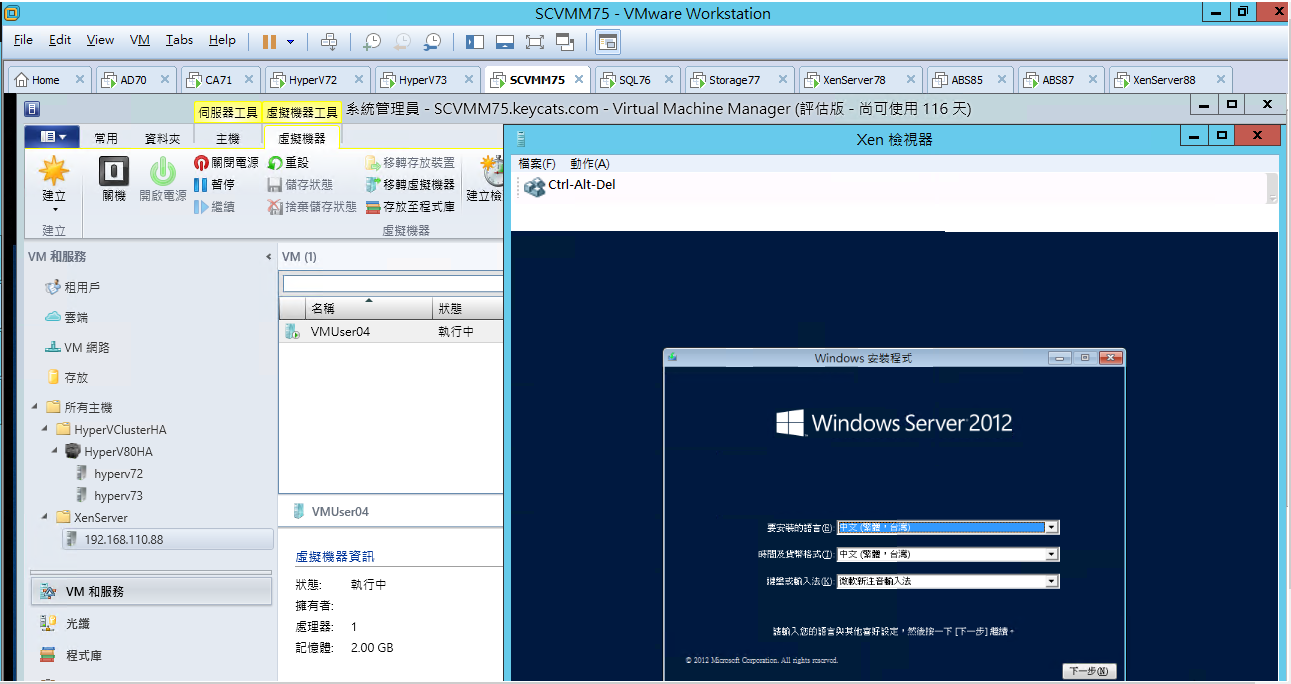

確認 VMUser04 (Windows Server 2012 安裝精靈中)
[ Ps.(說明) 直接使用 XenCenter 6.1 主控台 Create New VM 選擇 實驗版本 (可執行) ]

[ (解決方式) 使用 XenCenter78 (XenCenter) 主控台 New VM 選擇 Windows Server 2012 (64-bit) (experimental) 並建立虛擬主機 ]
開啟 SCVMM75 (System Center 2012 R2 VMM)

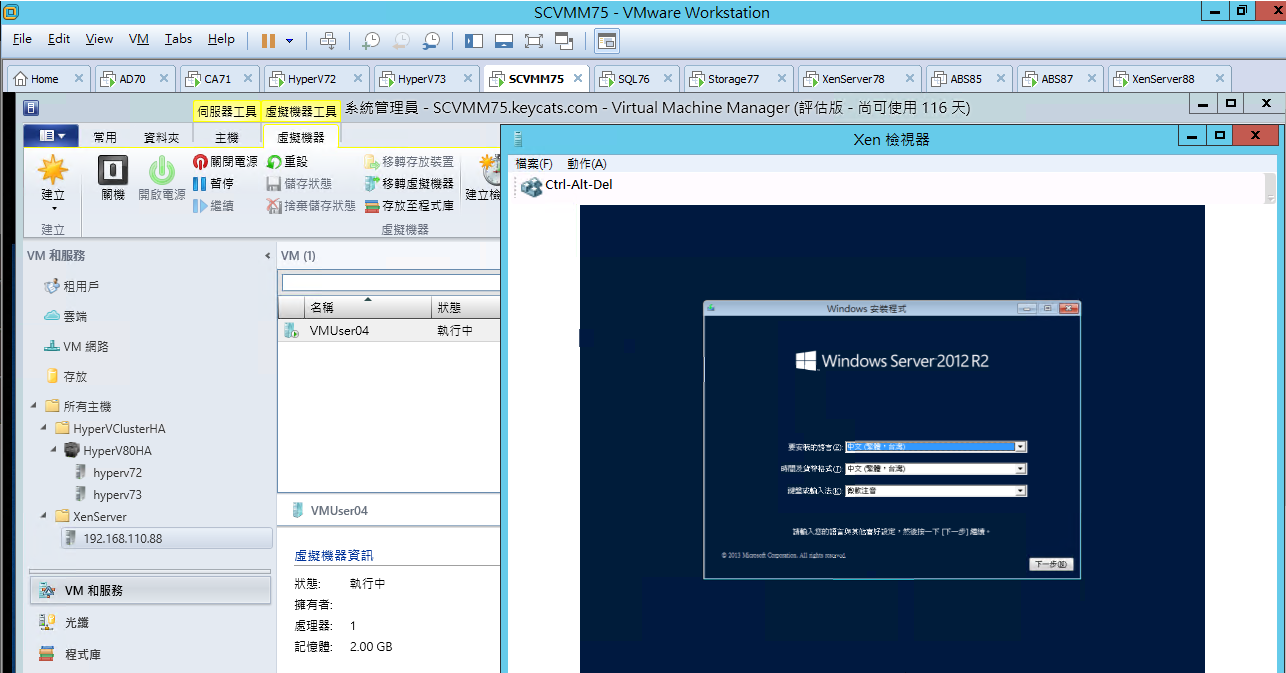

確認 VMUser04 (Windows Server 2012 R2 安裝精靈中)
[ Ps.(說明) 直接使用 XenCenter 6.1 主控台 Create New VM 選擇 實驗版本 (可執行) ]
