設定 Citrix XenServer (新增 Virtual Machine 使用 SCVMM 控制虛擬主機 加入網域控制站)

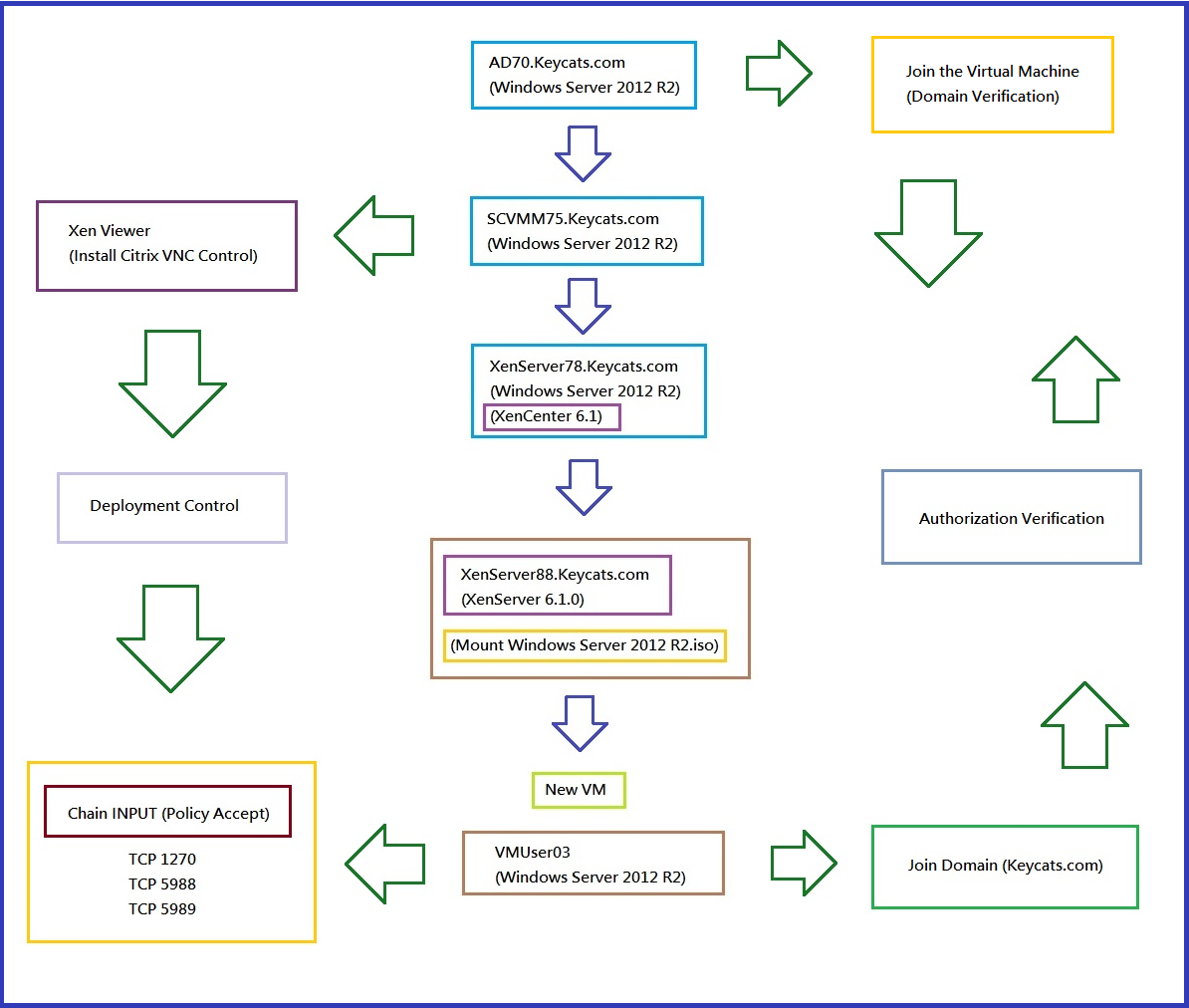

系統架構圖

開啟 XenServer78 (XenCenter)
確認 目前連線至 XenServer88

選擇 XenServer88

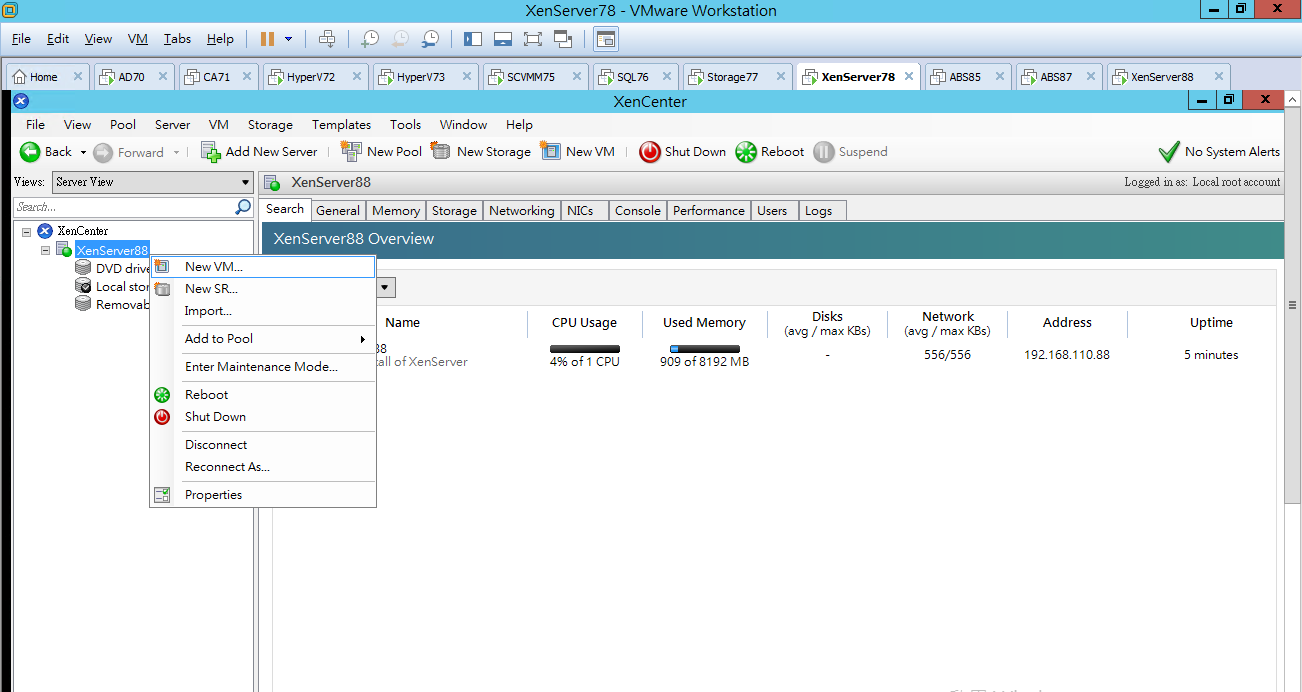

點選 New VM (右鍵)

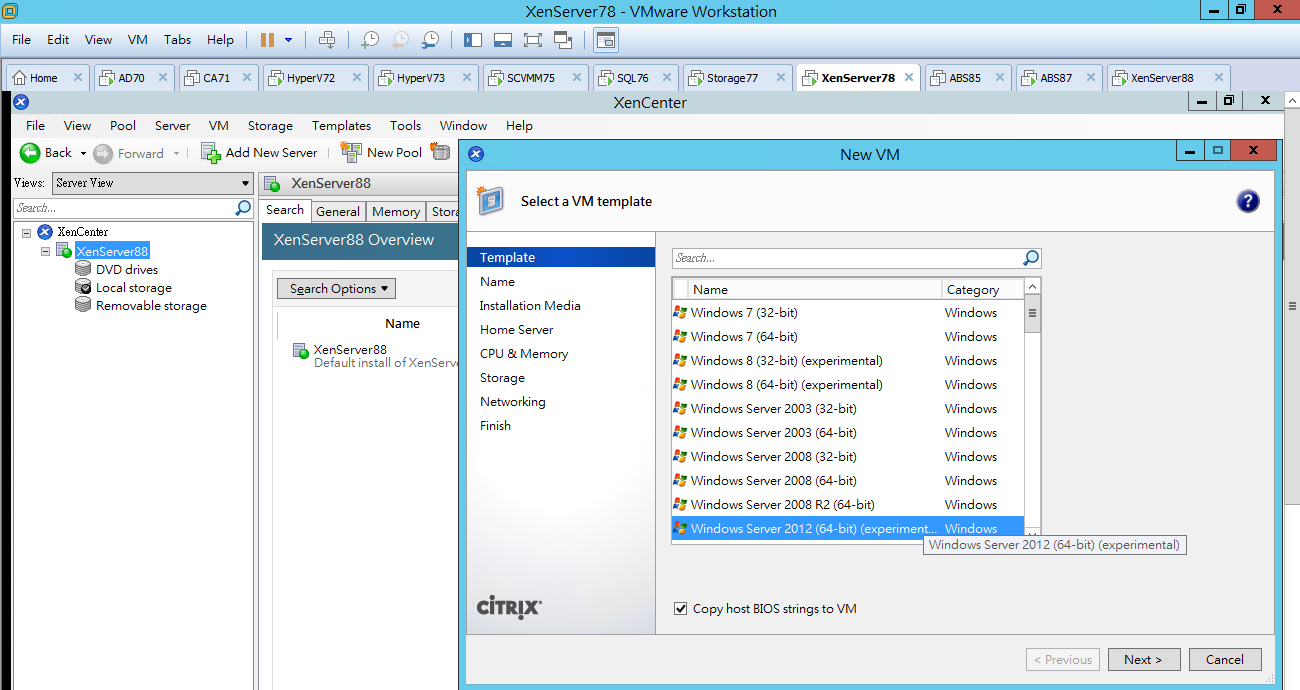

選擇 Windows Server 2012 (64-bit)
勾選 Copy host BIOS strings to VM (實體機 的 BIOS 訊息)
點選 Next

點選 XenServer88
點選 Next

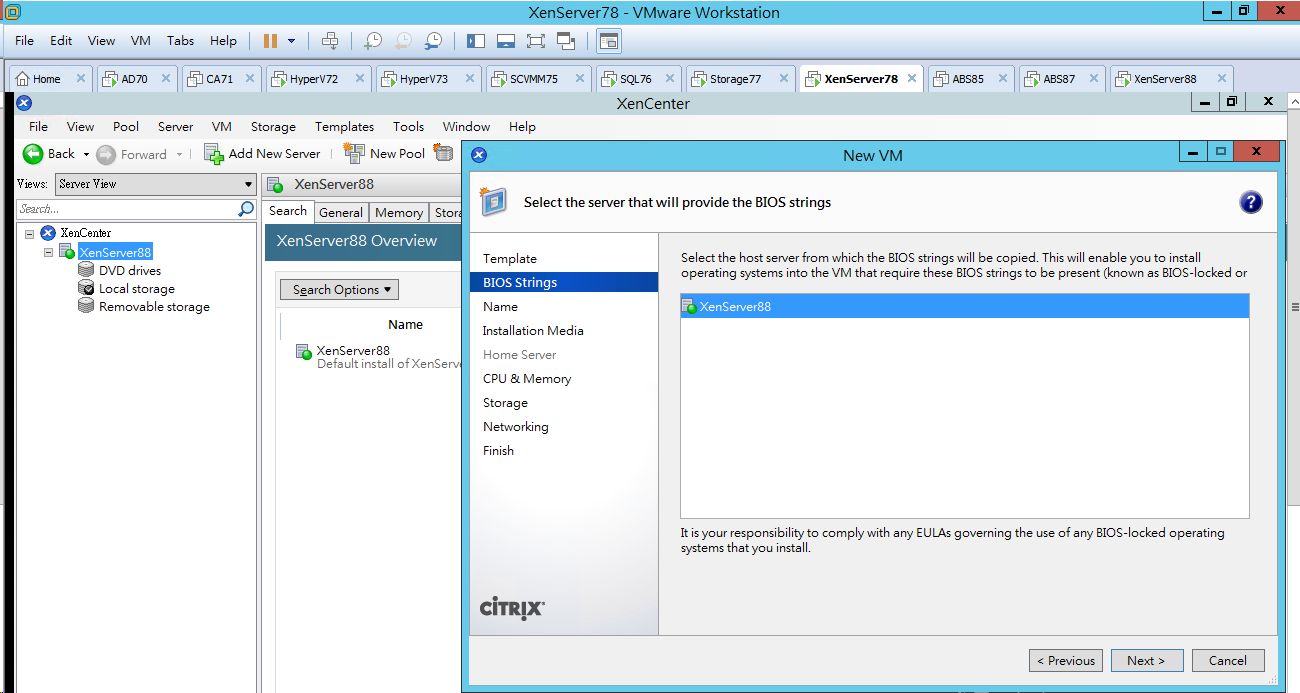

[ Ps.選擇 BIOS 訊息 被複製到哪一台伺服器 ]

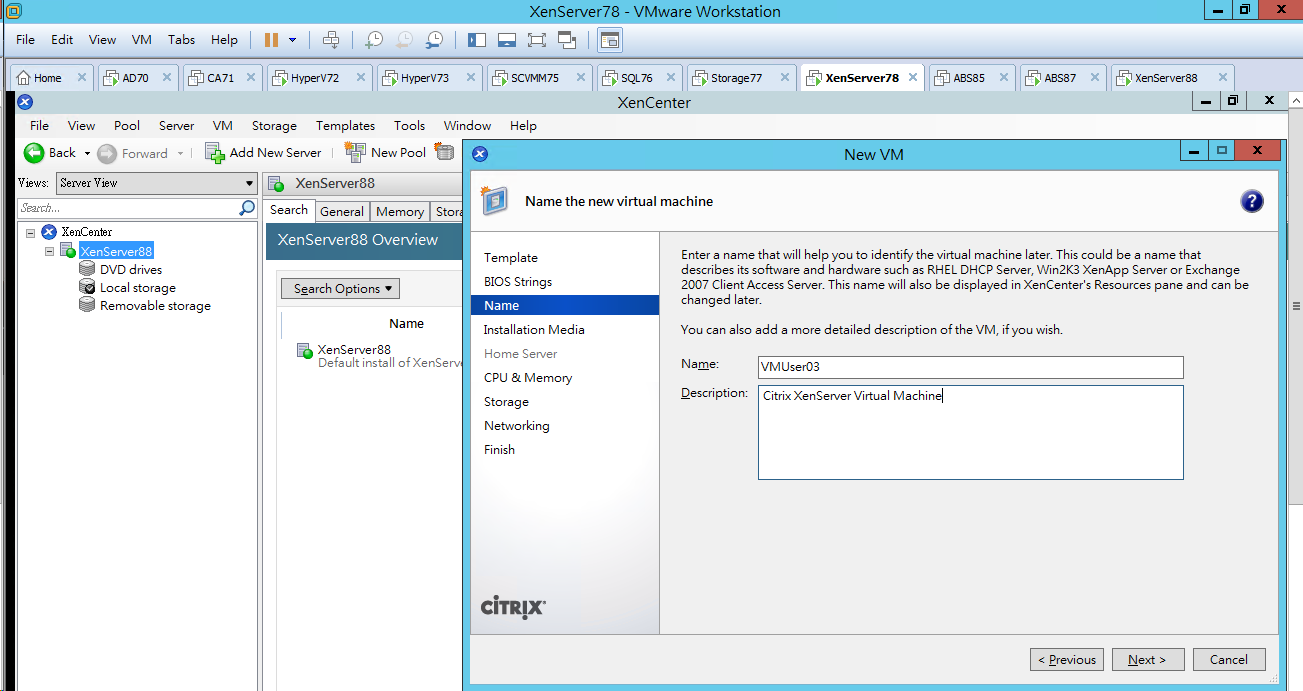

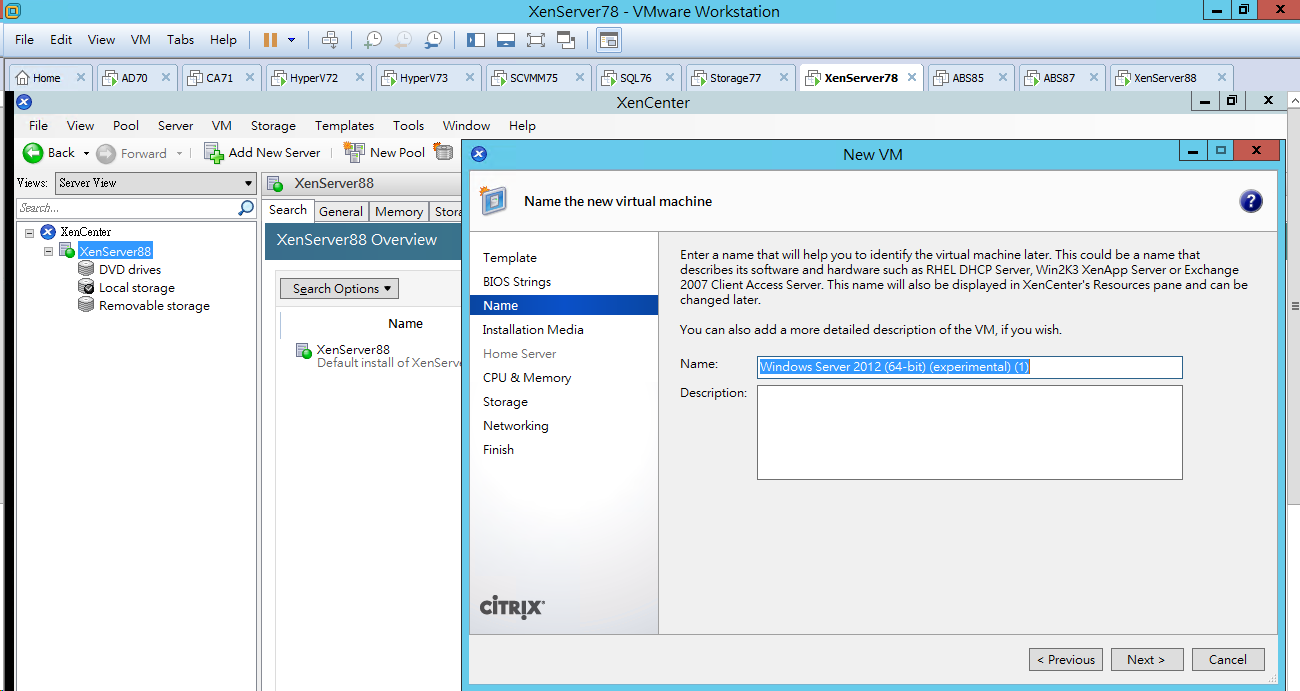

輸入 Name
輸入 Description
[ Ps.輸入虛擬機名稱 描述 ]

輸入 VMUser03
輸入 Citrix XenServer Virtual Machine
點選 Next

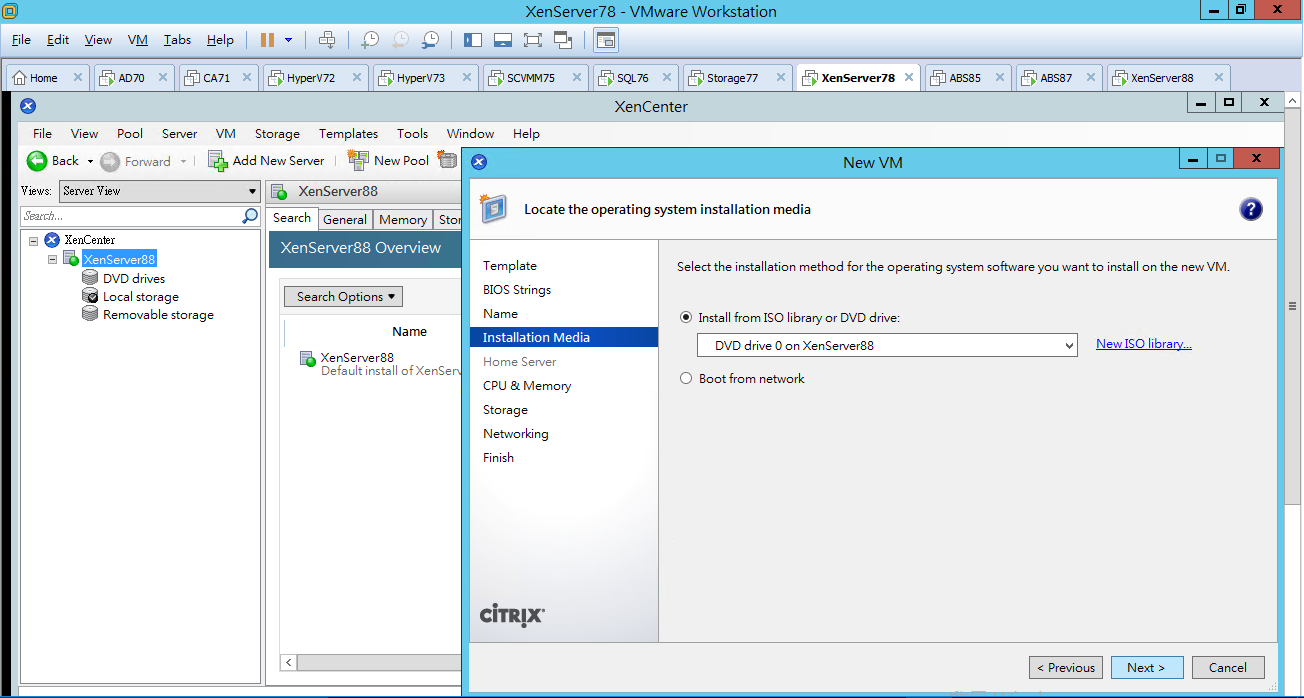

選擇 Install from ISO library or DVD drive (光碟安裝)
選擇 Boot from network (網路安裝)
點選 Next

[ Ps.請確定 XenServer88 伺服器上 已連接光碟 ]

點選 New ISO library

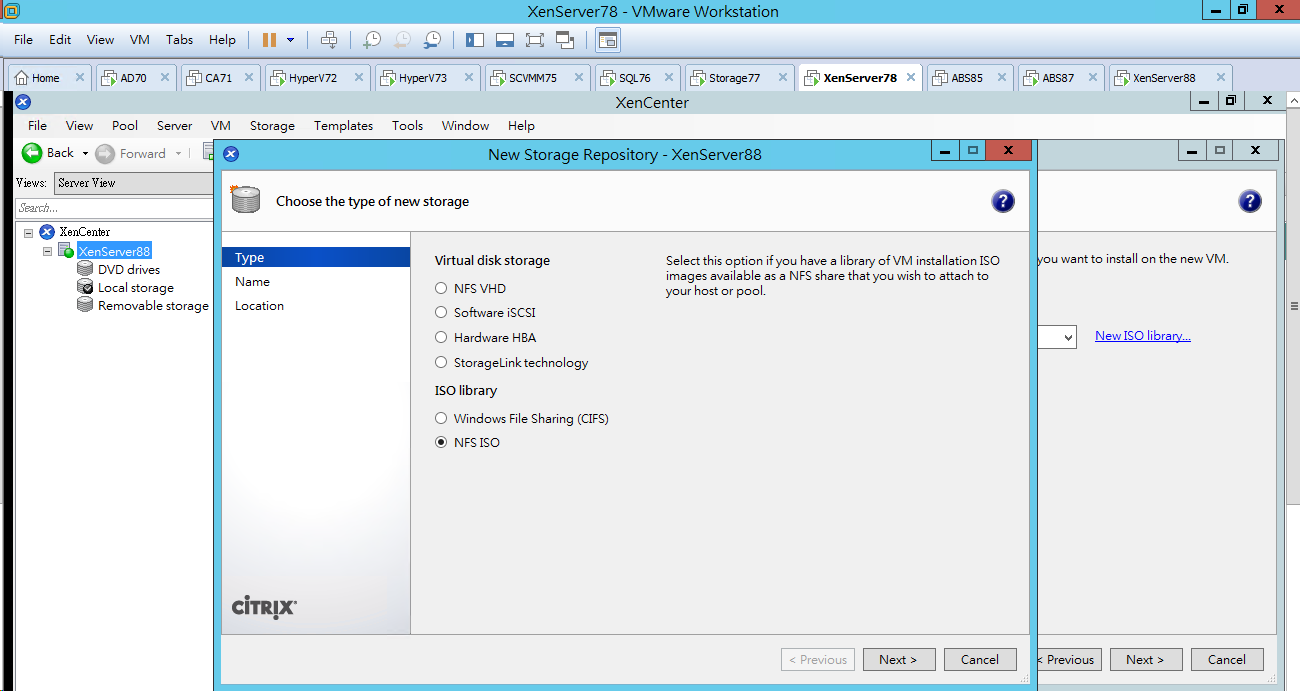

點選 NFS ISO (ISO library)
點選 Next
[ Ps.(說明)或 加入 Network File System (NFS) 主機共享的檔案方式來配置安裝 ]

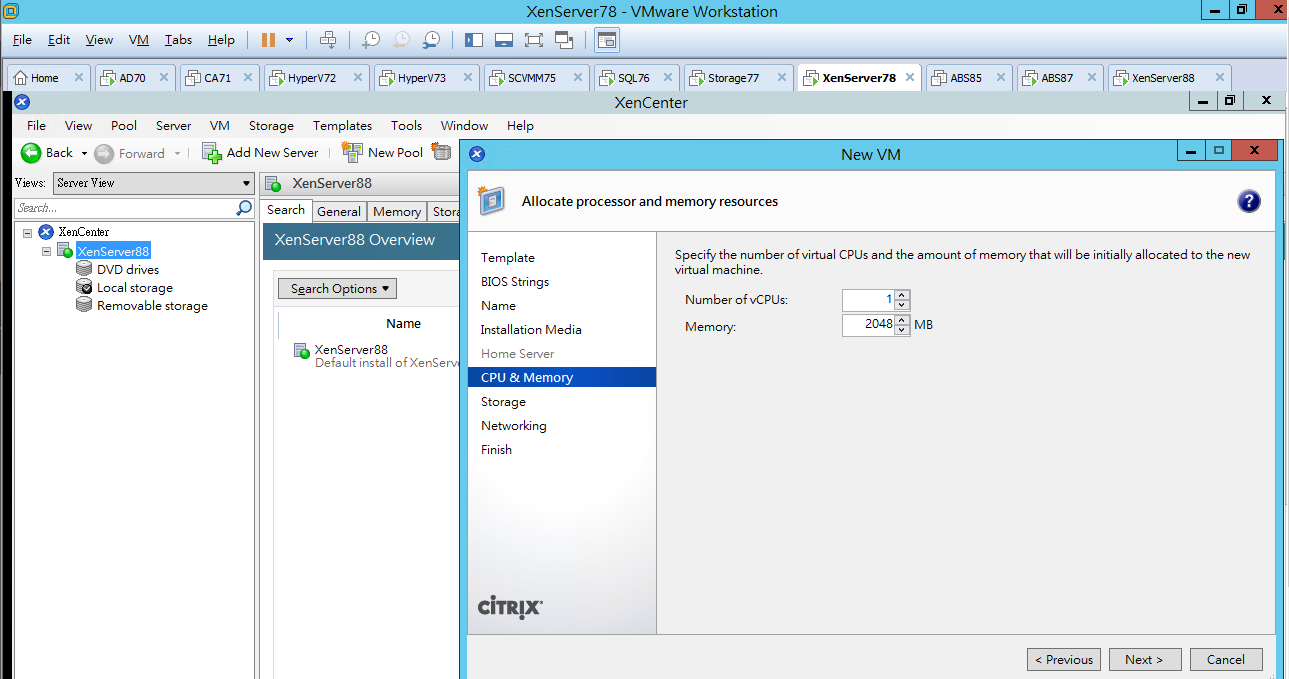

輸入 CPU 及 Memory 使用分配
點選 Next

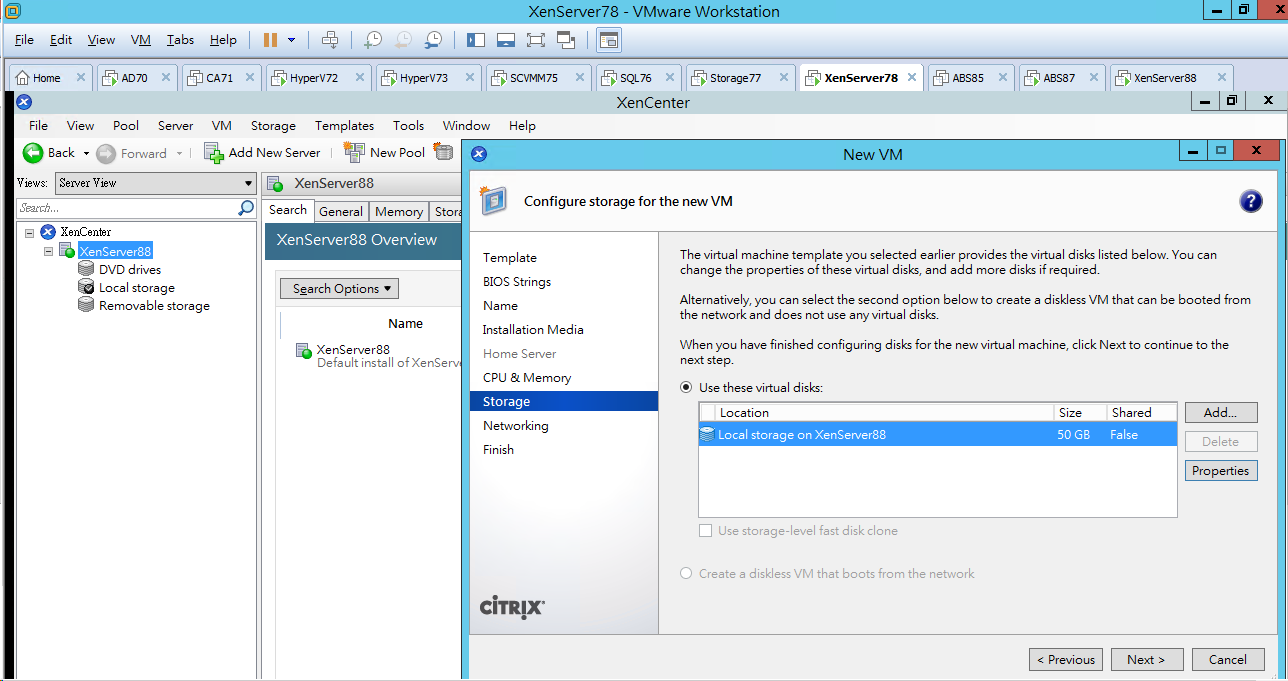

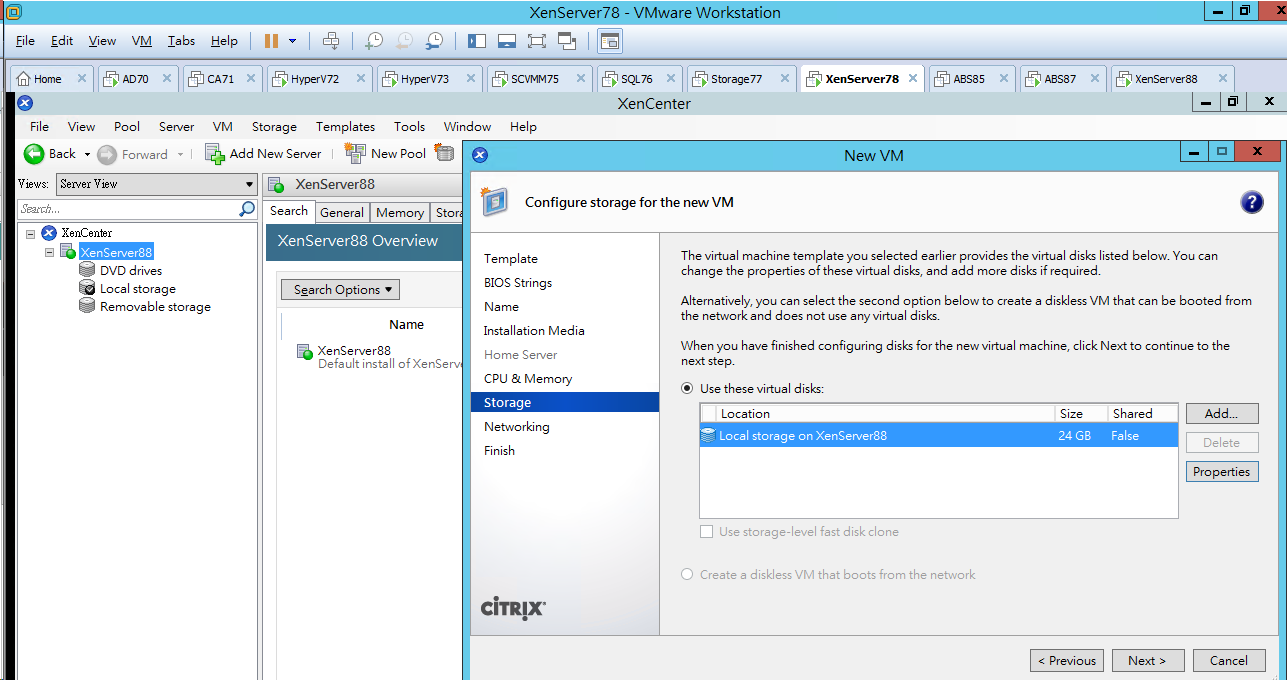

點選 Properties
[ Ps.(預設值 磁碟空間 24 GB) ]

[ Ps.磁碟空間需要 最少 24 GB ]

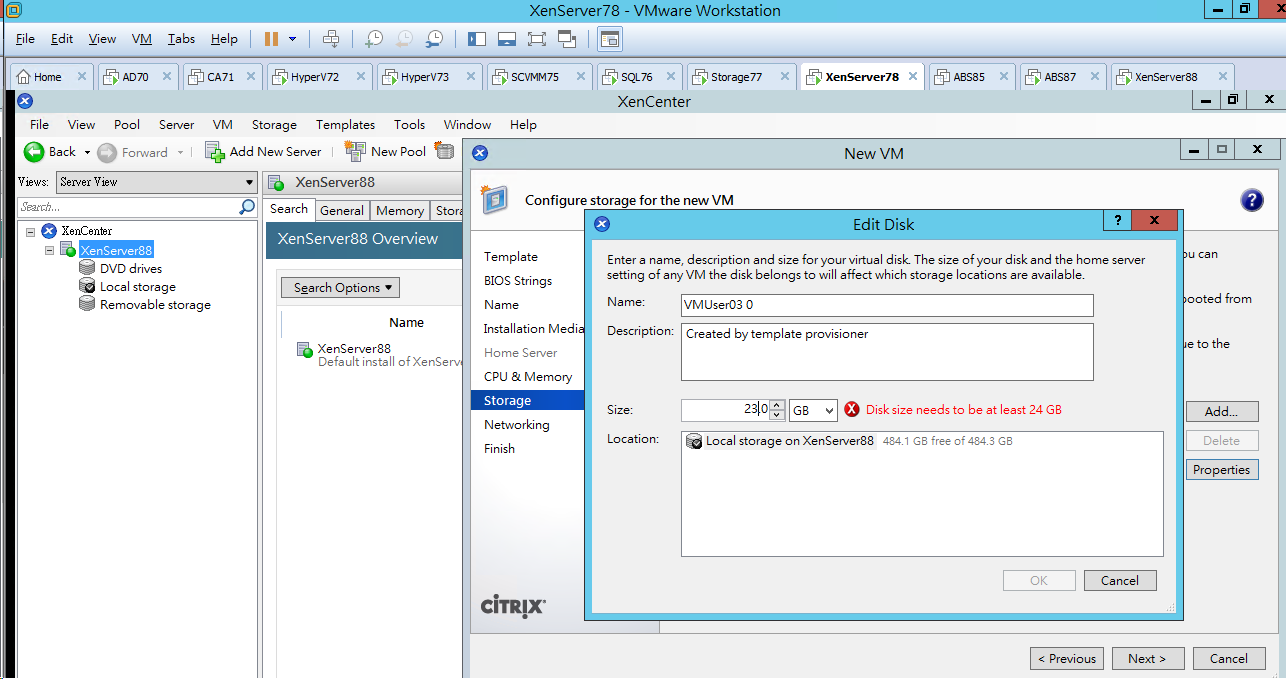

輸入 50 GB (變更磁碟空間)
點選 OK

點選 Next

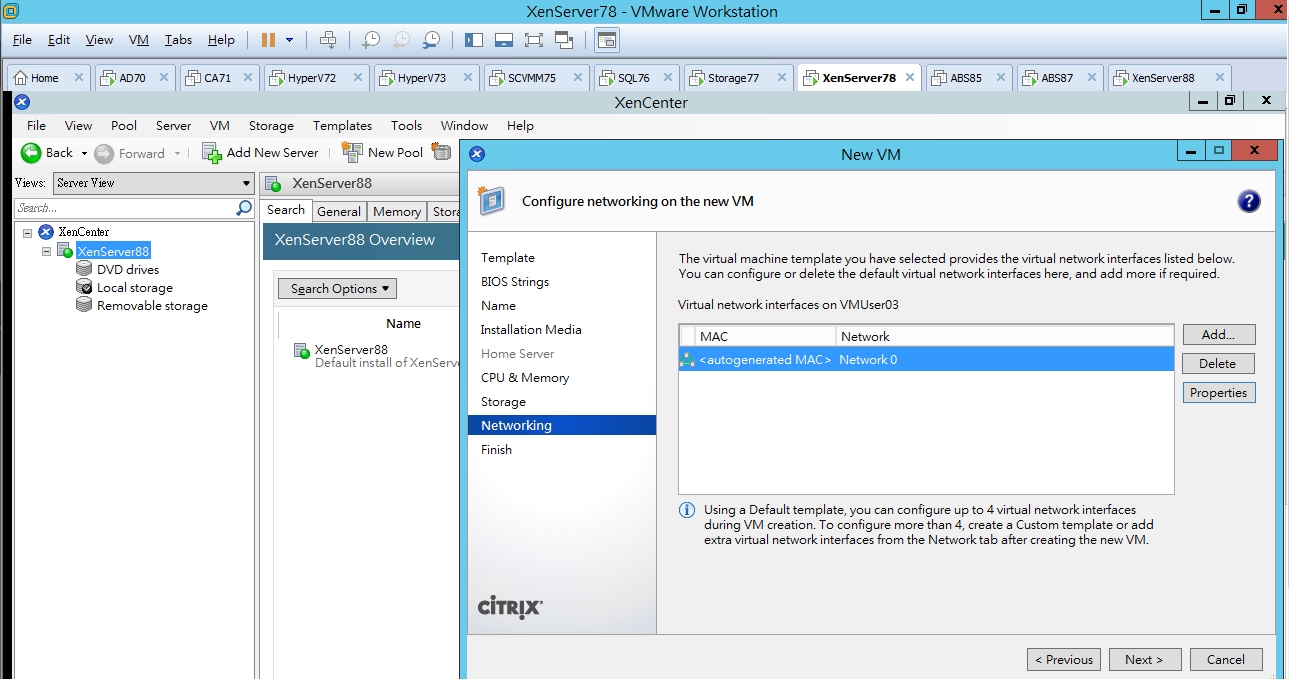

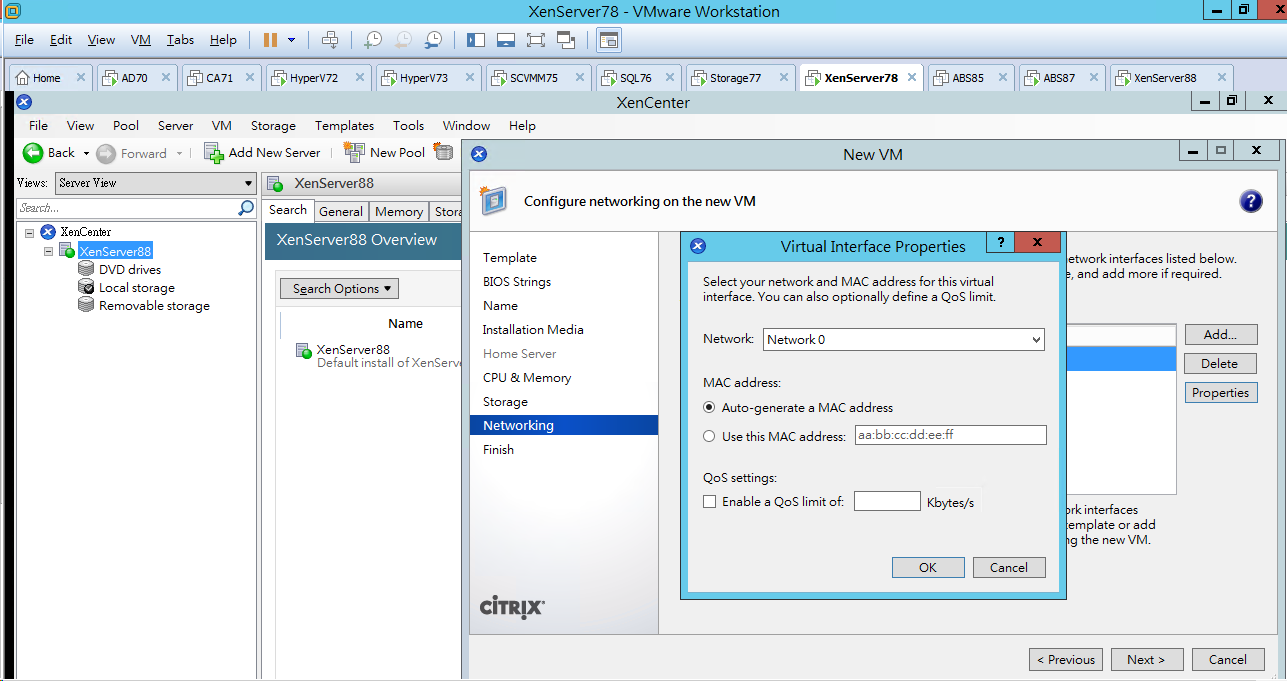

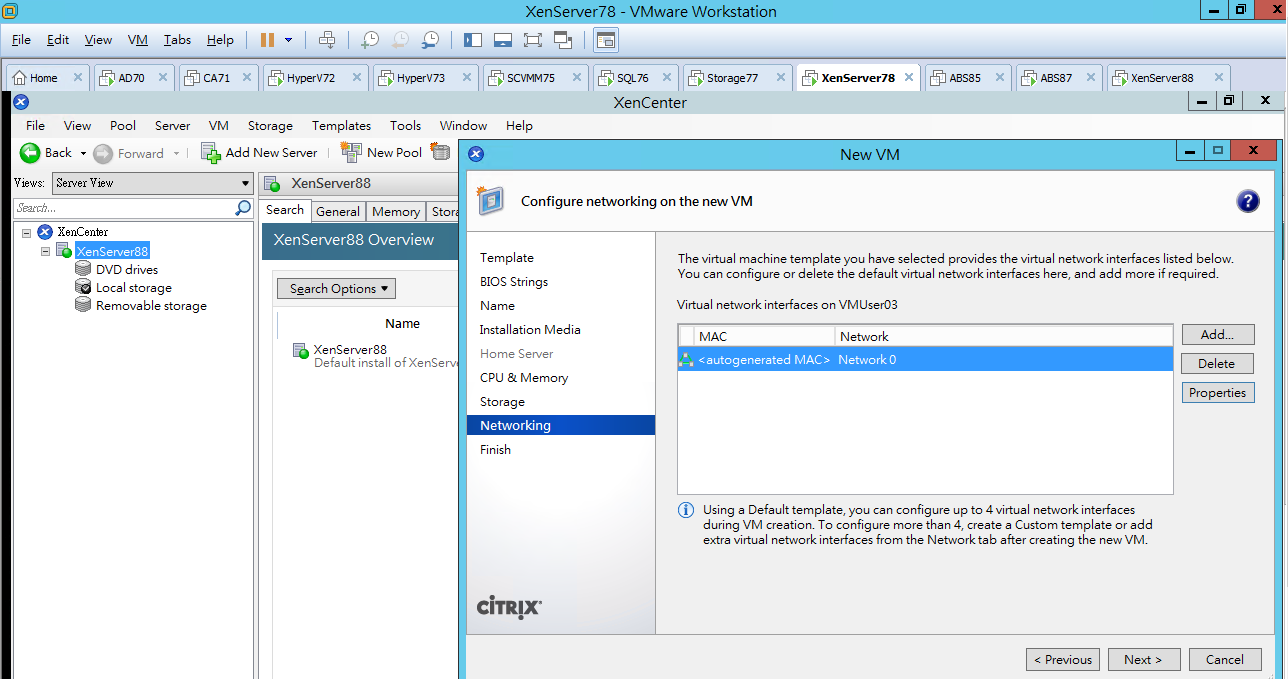

點選 Network 0 (網路介面卡)
點選 Properties
[ Ps.如有多張網路介面卡 則可以選擇 ]

[ Ps.(說明) 可設定網路介面卡 MAC Address 位置 及 Qos 限制 ]

點選 Next

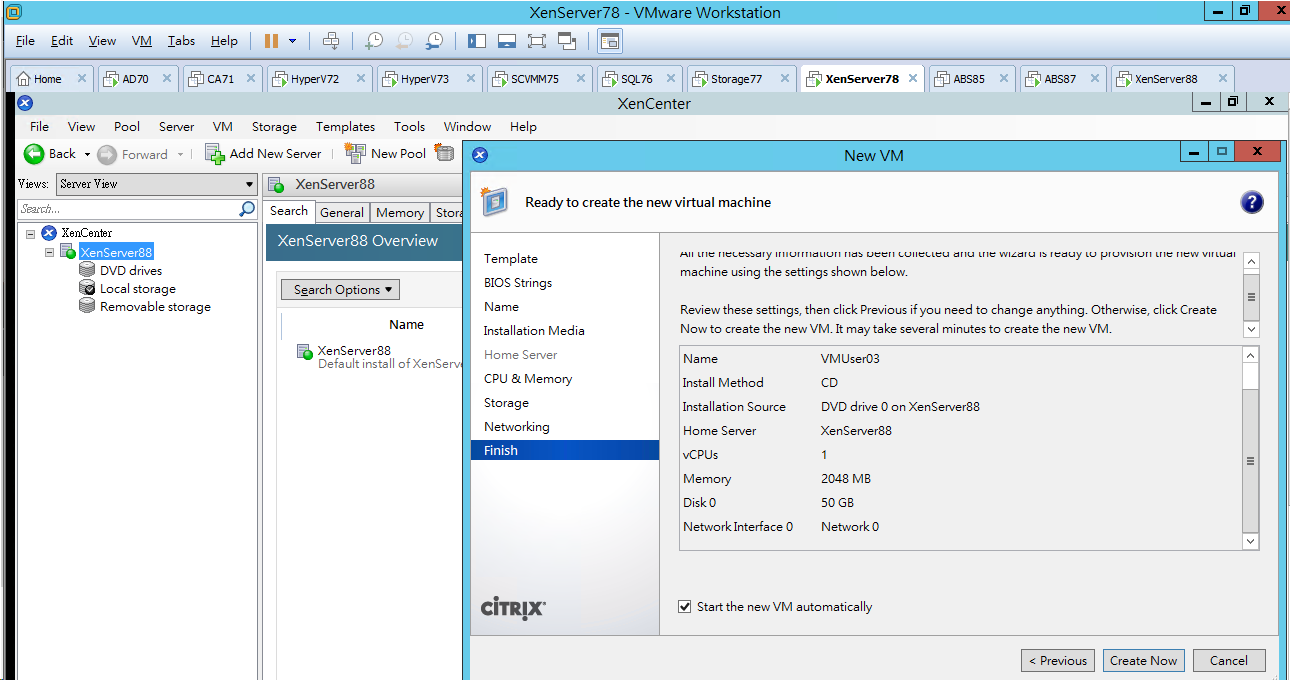

確定 摘要正確 (New Virtual Machine)
勾選 Start the new VM automatically
點選 Create Now

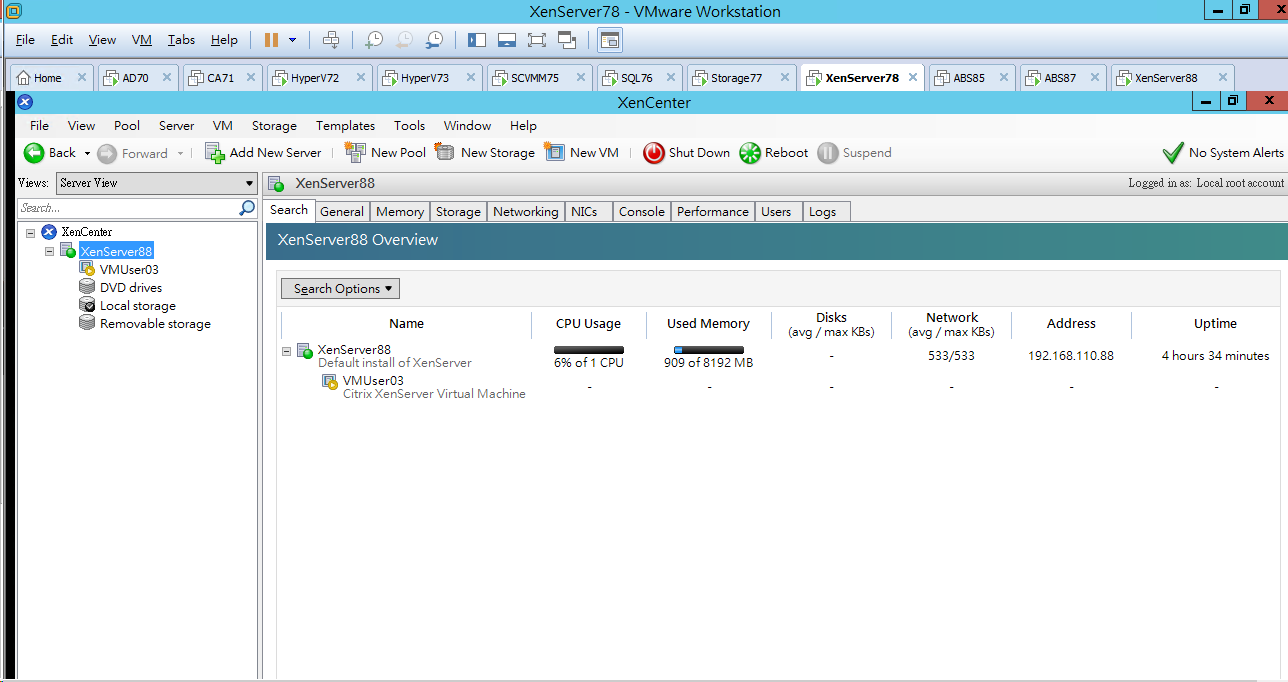

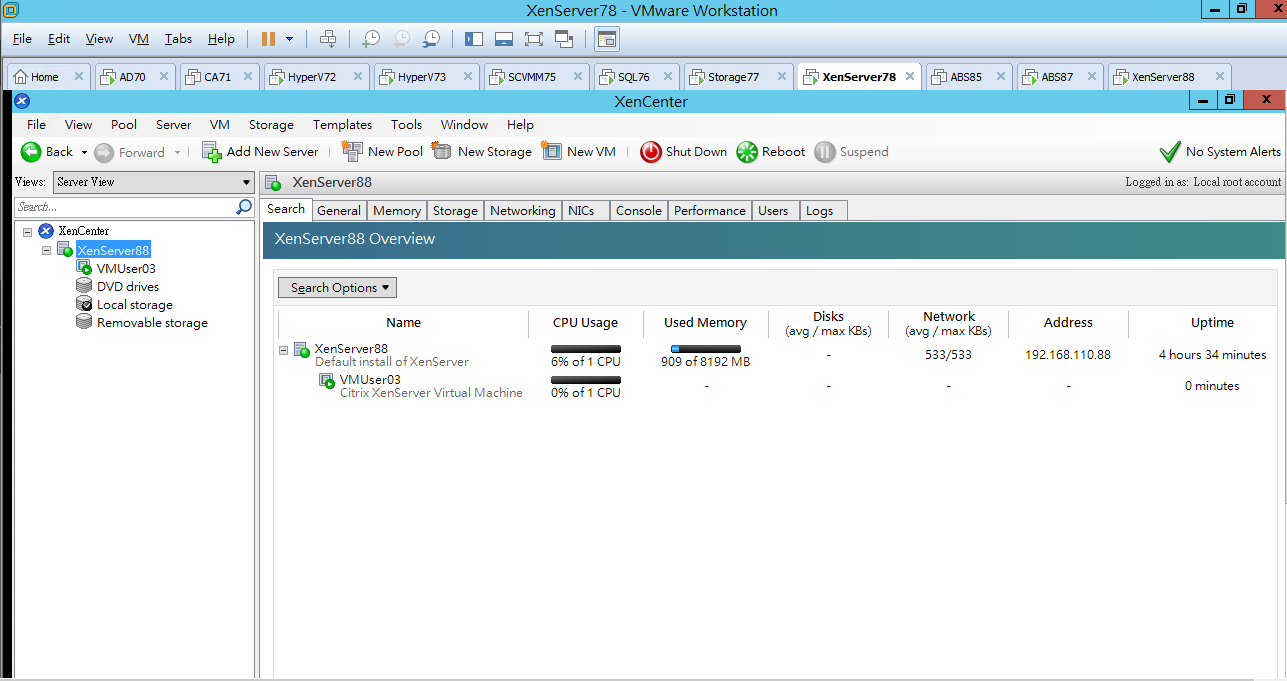

[ Ps,確認 記憶體 磁碟空間 ]

等候 建立中

等候 啟動中

點選 VMUser03

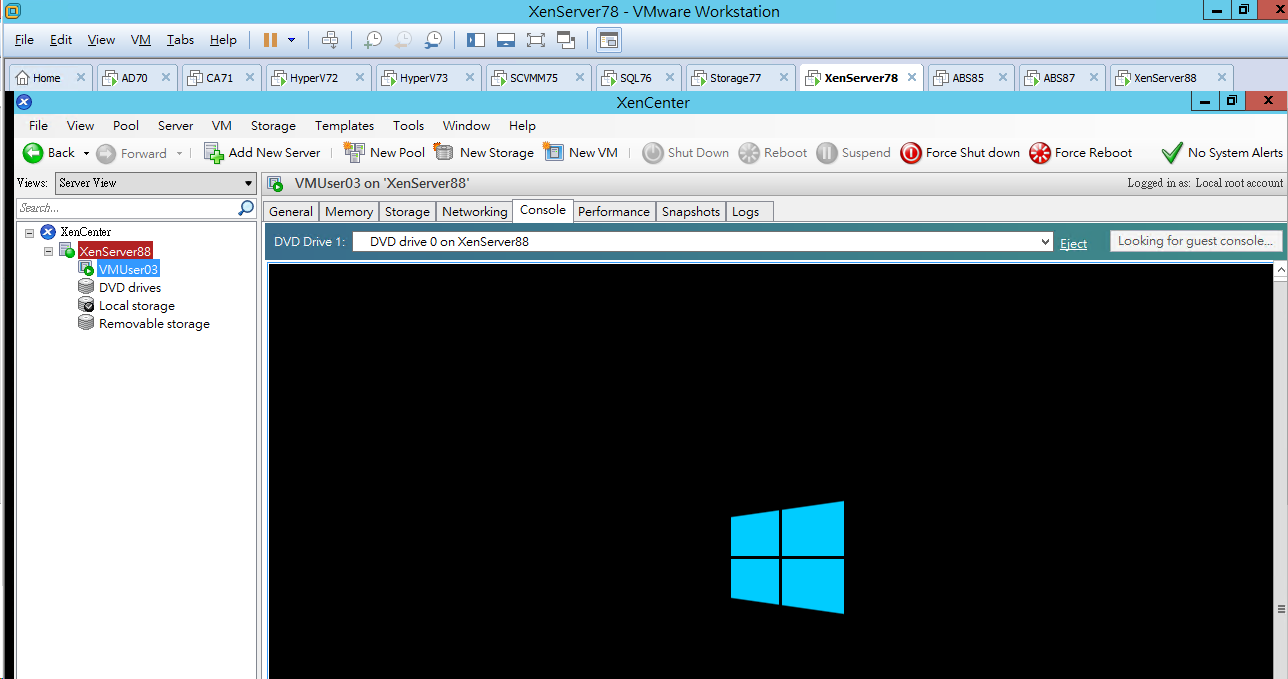

點選 Console

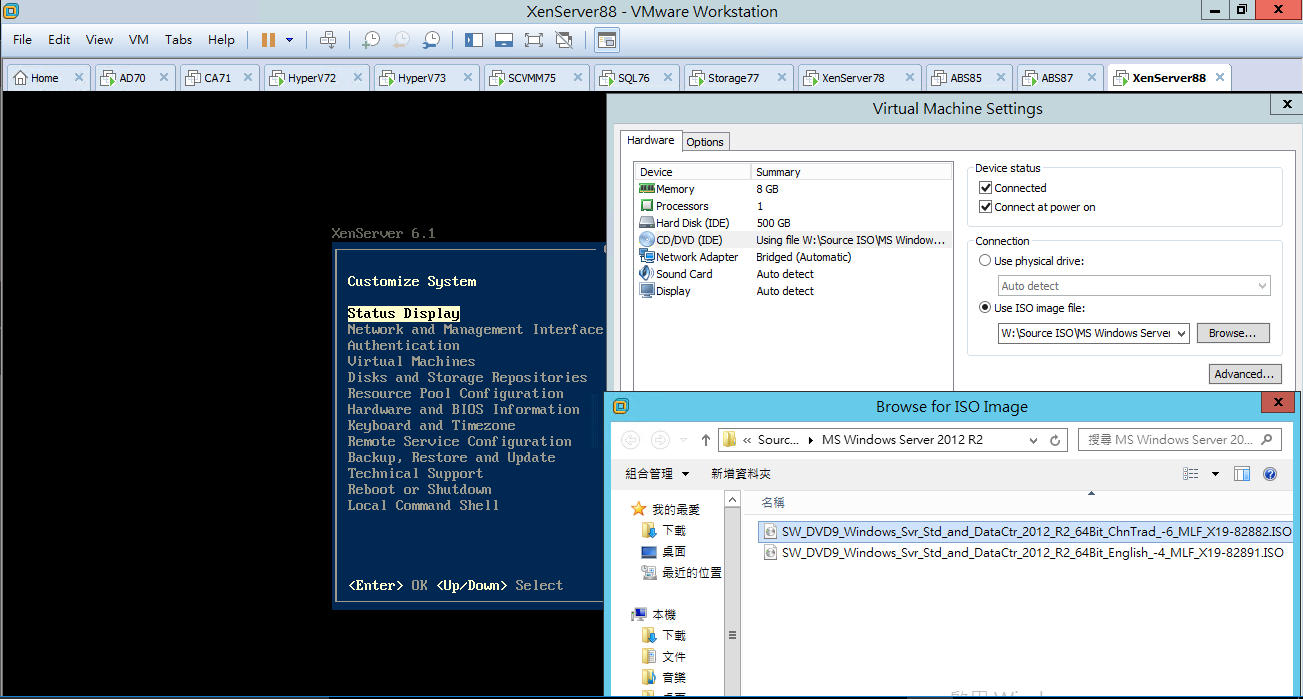

等候 光碟讀取中

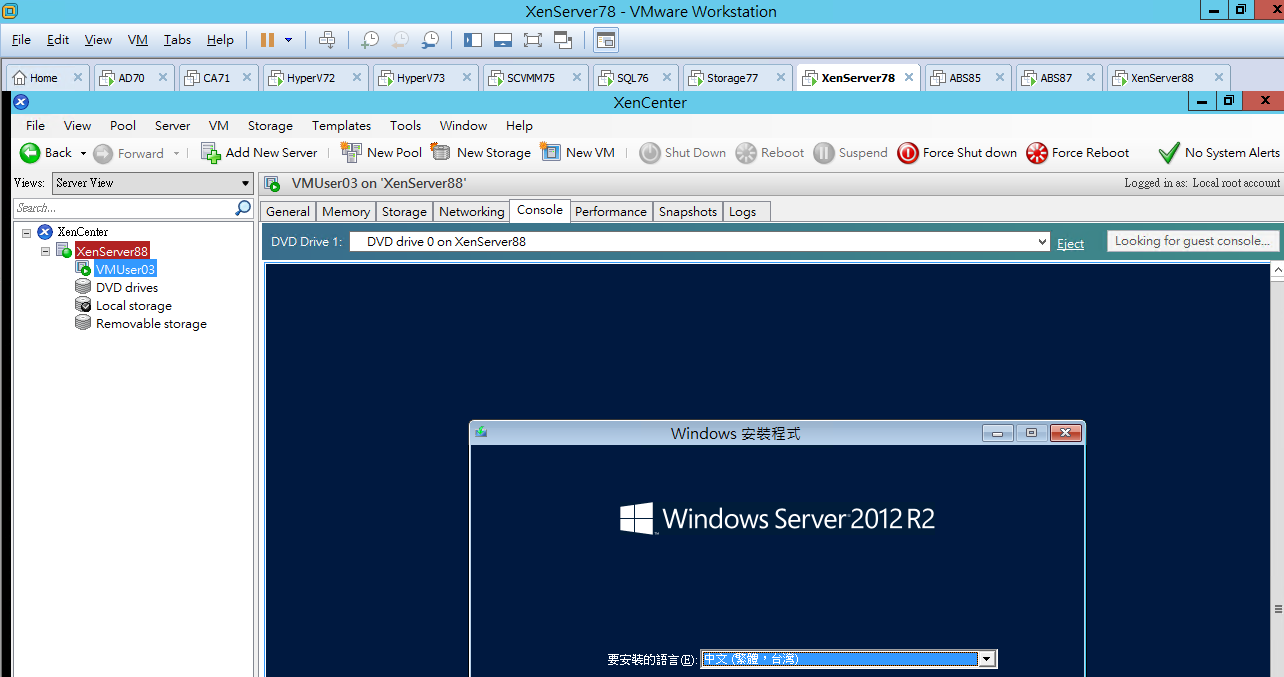

確認 光碟有讀取到 (Windows Server 2012 R2)

開啟 SCVMM75.Keycats.com (SCVMM)
點選 VM 和服務 (所有主機)
點選 XenServer (192.168.110.88)
確認 VMUser03 (執行中)
[ Ps.因 尚未安裝完成 無法透過 RDP 連線 ]

[ 安裝 VMUser03 (Windows Server 2012 R2) ]

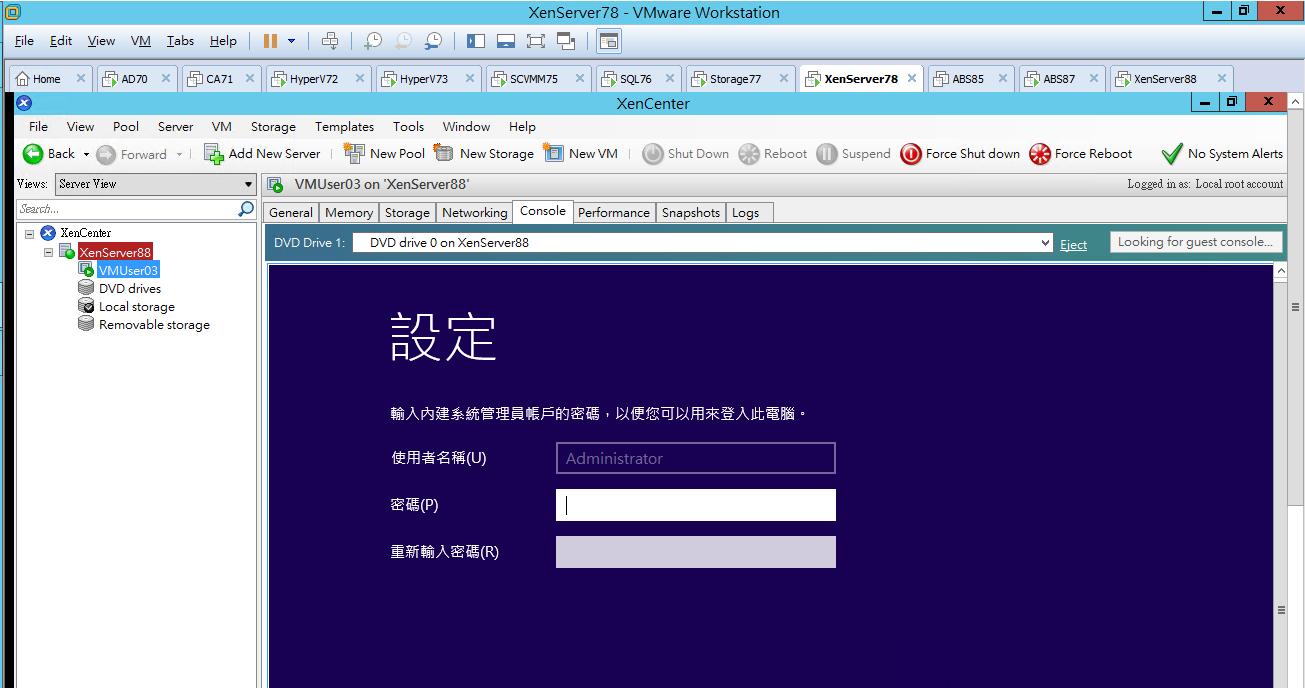

輸入 Password
[ Ps.(說明) 如未設定使用者密碼 則無法 RDP 連線控制 此 VMUser03 ]

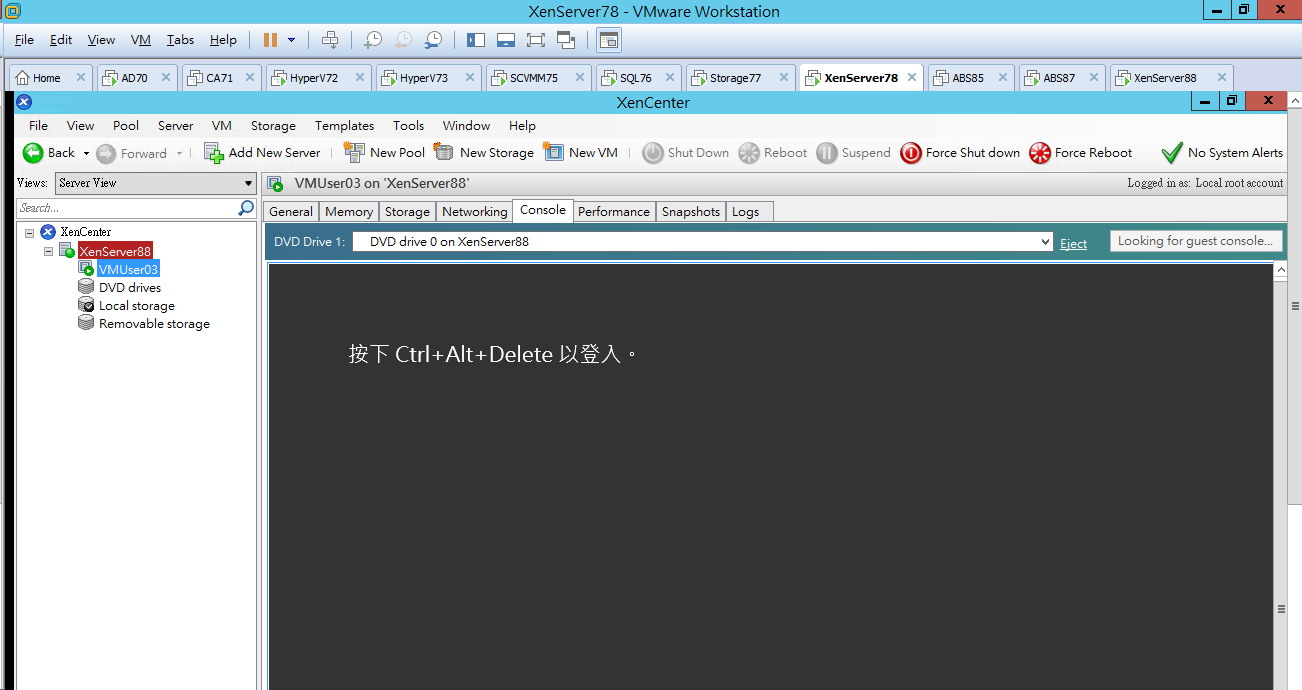

按下 Ctrl + Alt + Delete
[ Ps.在此步驟即可控制 ]

[ 使用 SCVMM75 連線 VMUser03 (管理控制) ]

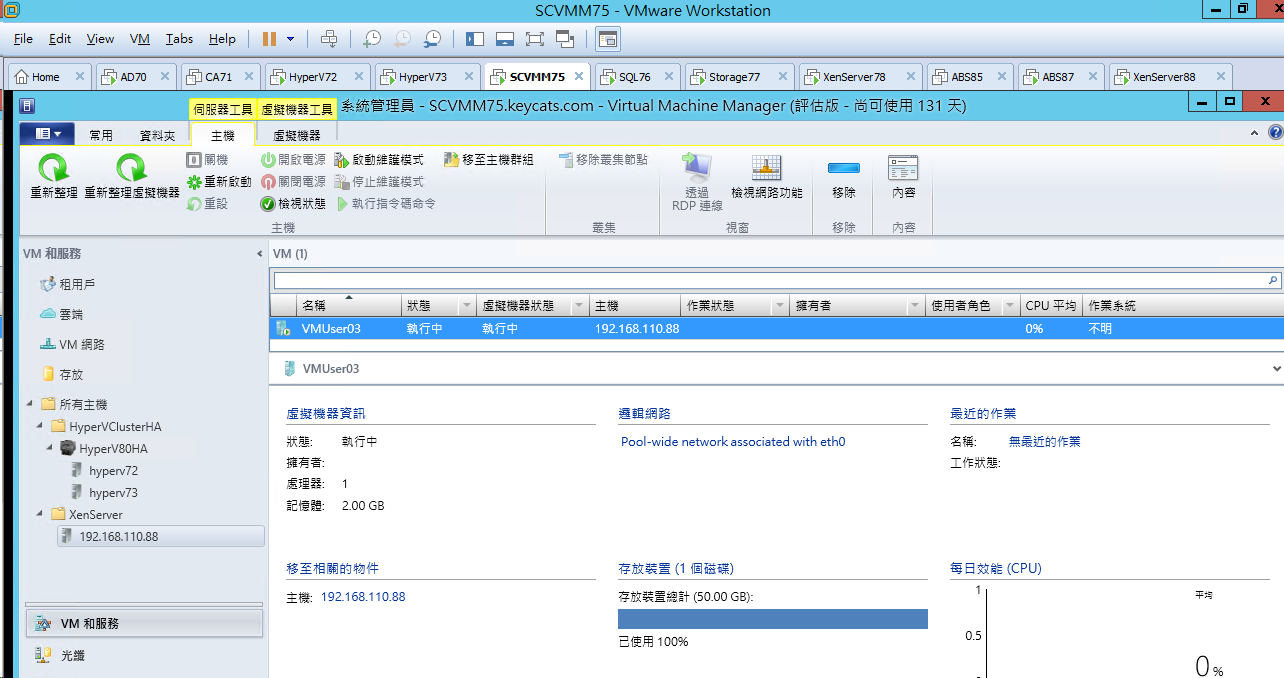

點選 VMUser03
確認 狀態 (執行中)

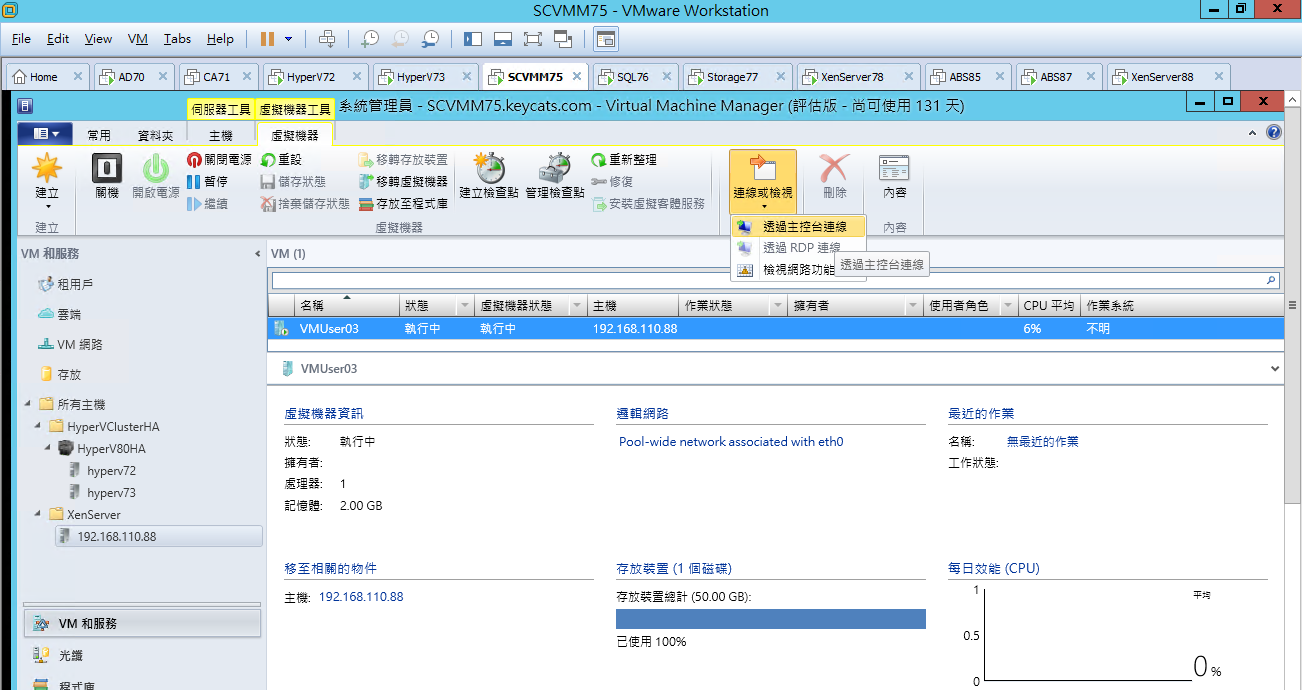

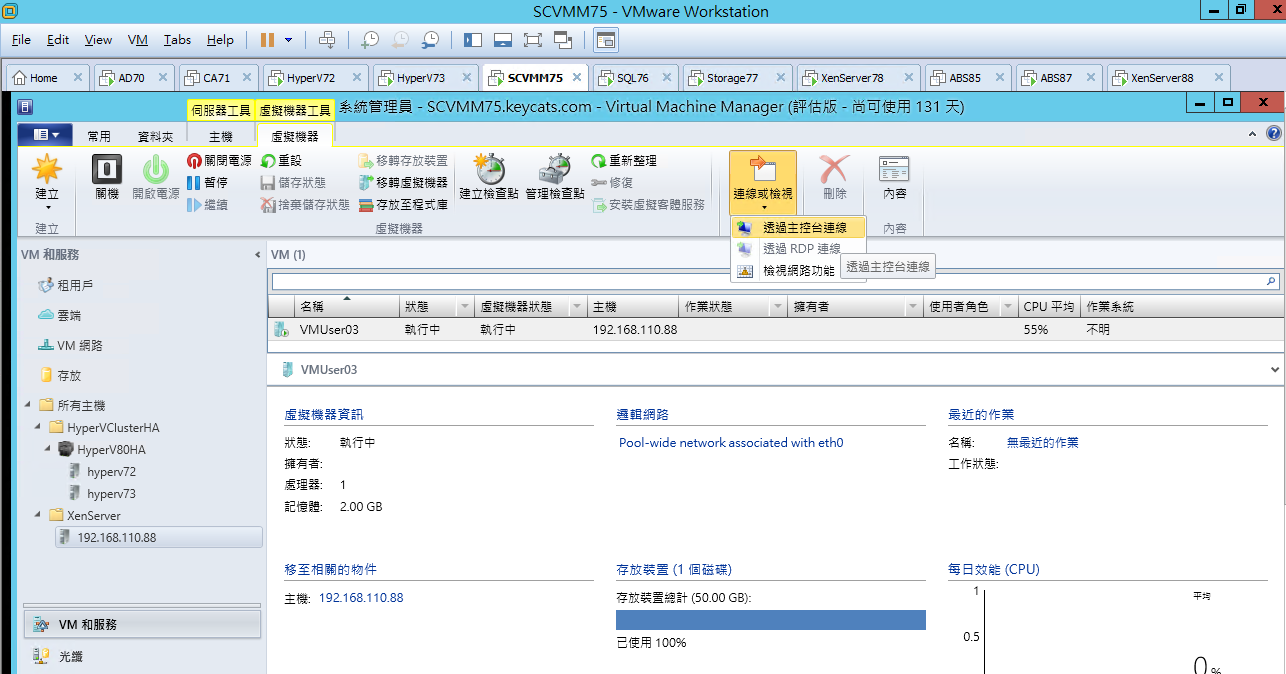

點選 連線或檢視 (透過主控台連線)

點選 是

點選 儲存

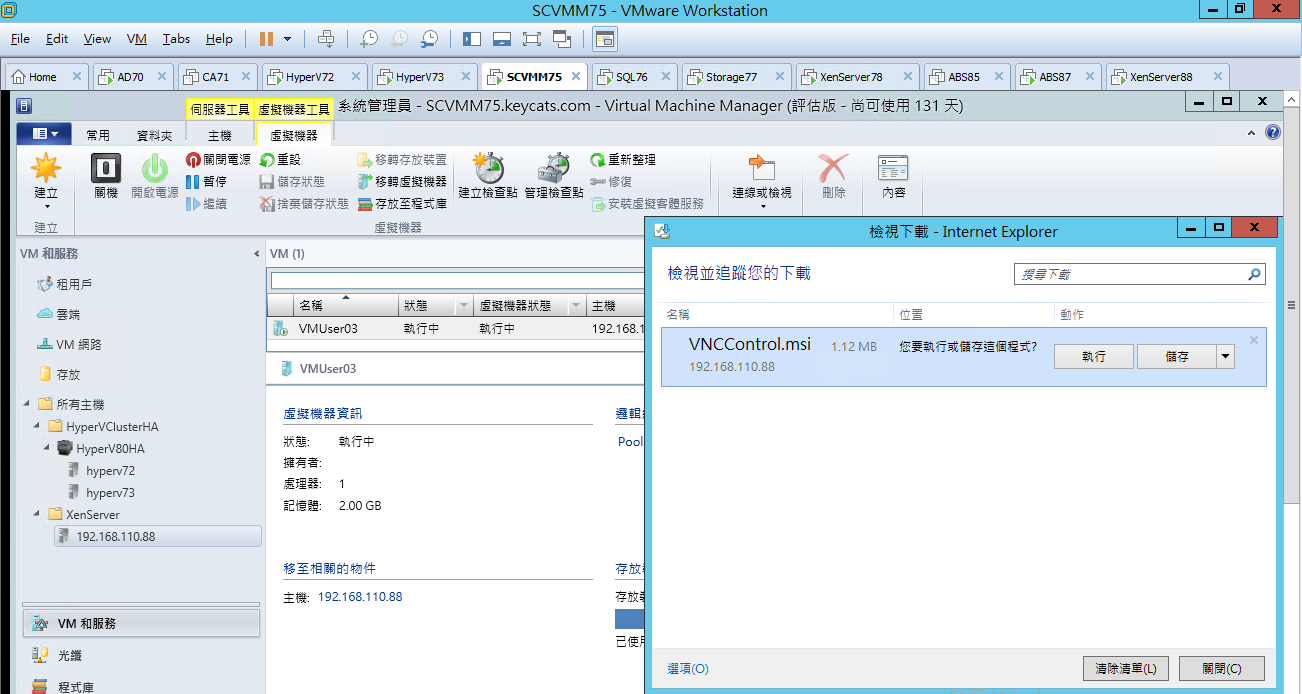

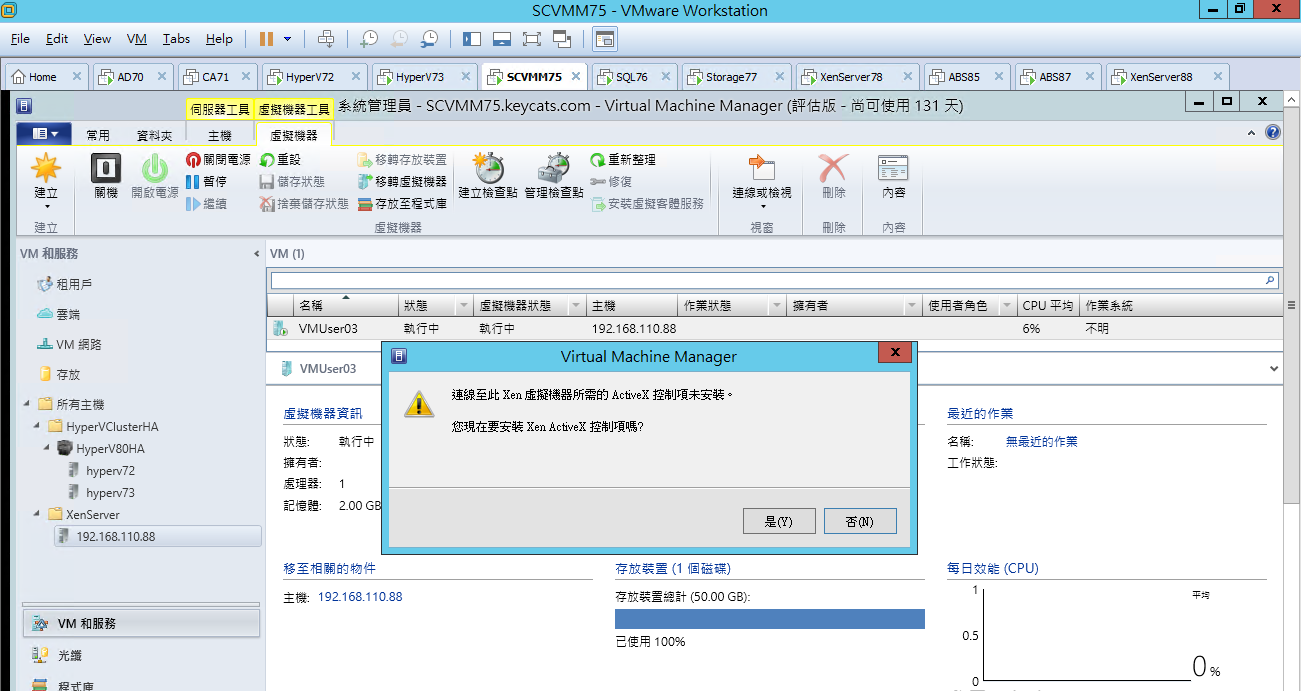

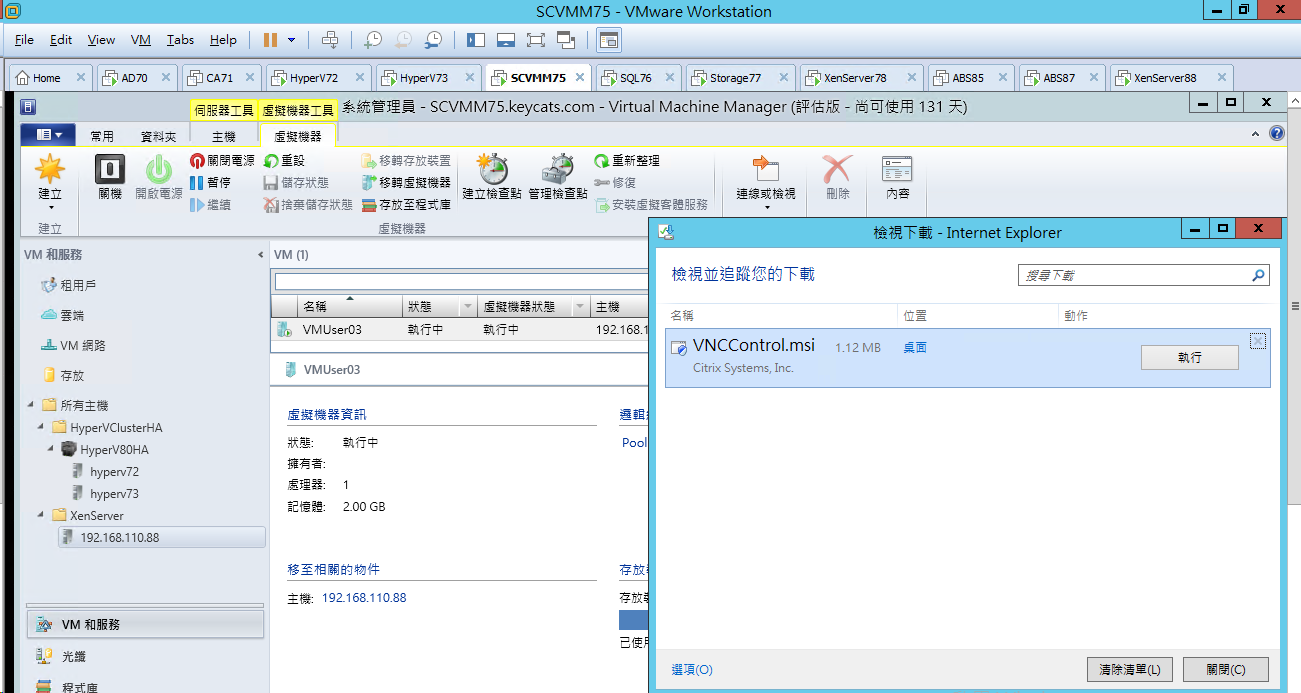

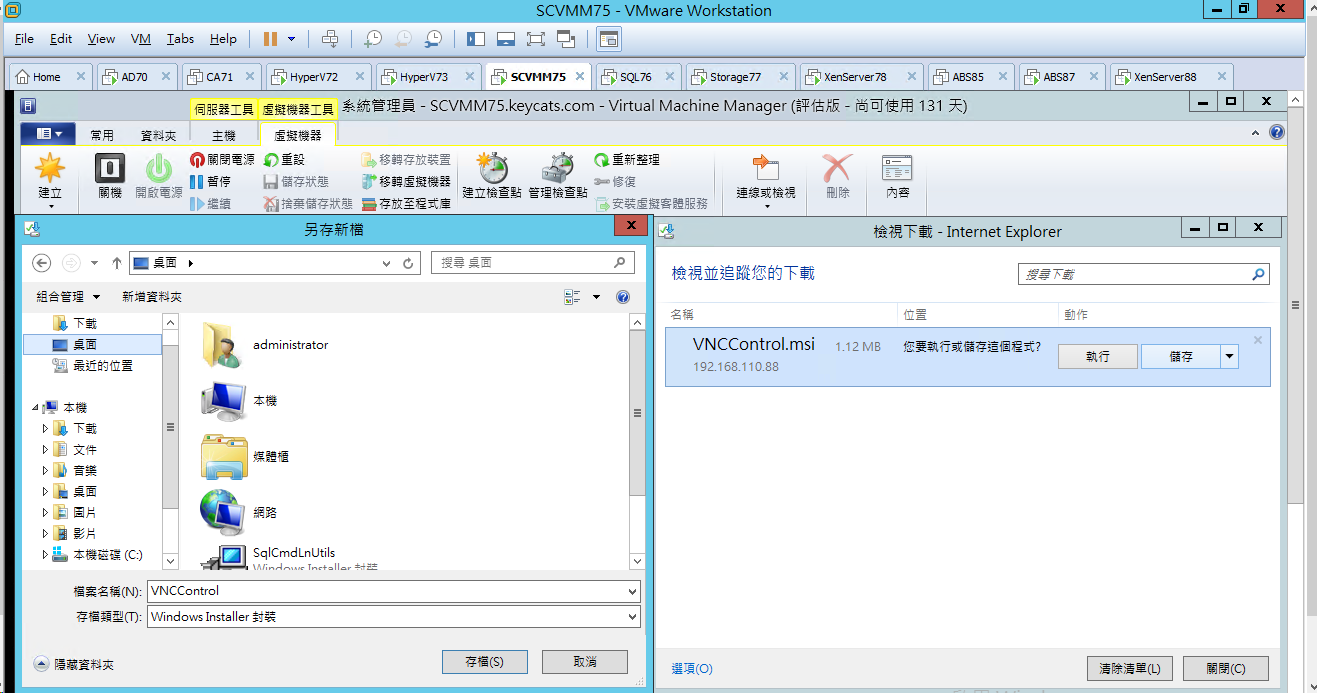

[ Ps.(要求) 下載 VNCControl.msi (1.12 MB) ]

點選 另存新檔 (桌面)
點選 存檔

確認 下載完成
點選 執行

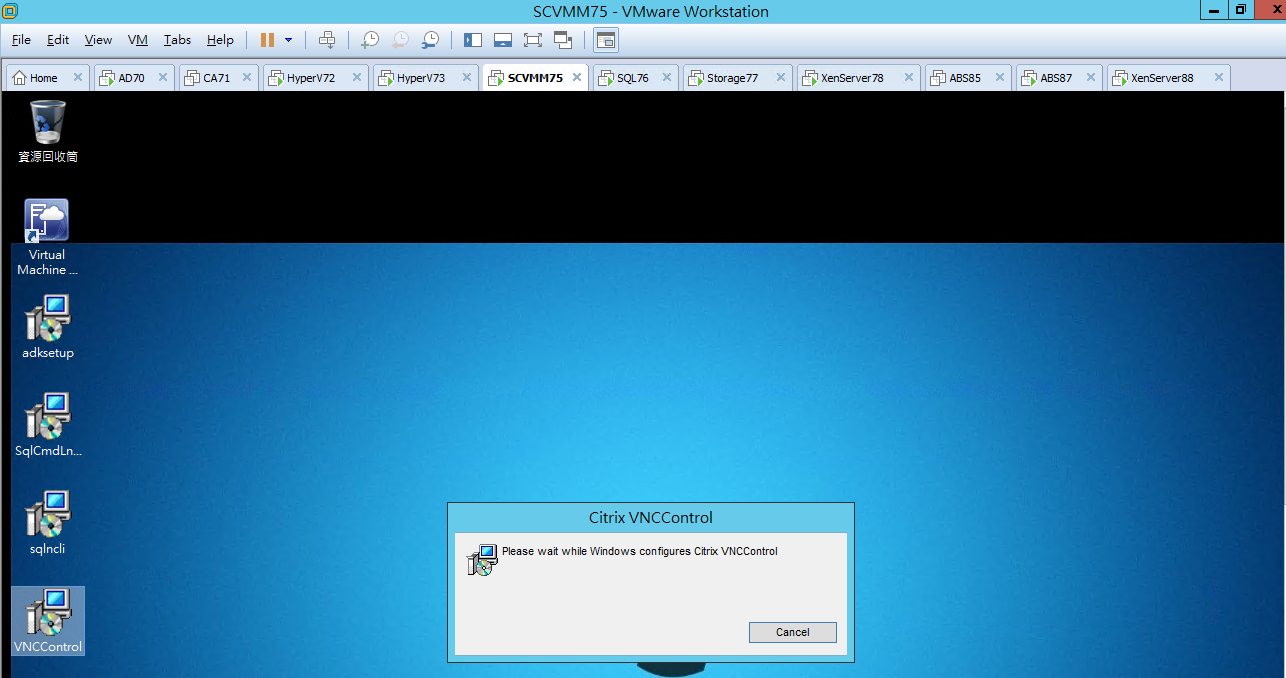

[ Ps.使用名稱為 Citrix Systems VNC Control ]

確認 已安裝

點選 VM 和服務
點選 所有主機 (XenServer)
點選 VMUser03 (192.168.110.88)
點選 連線或檢視 (透過主控台連線)

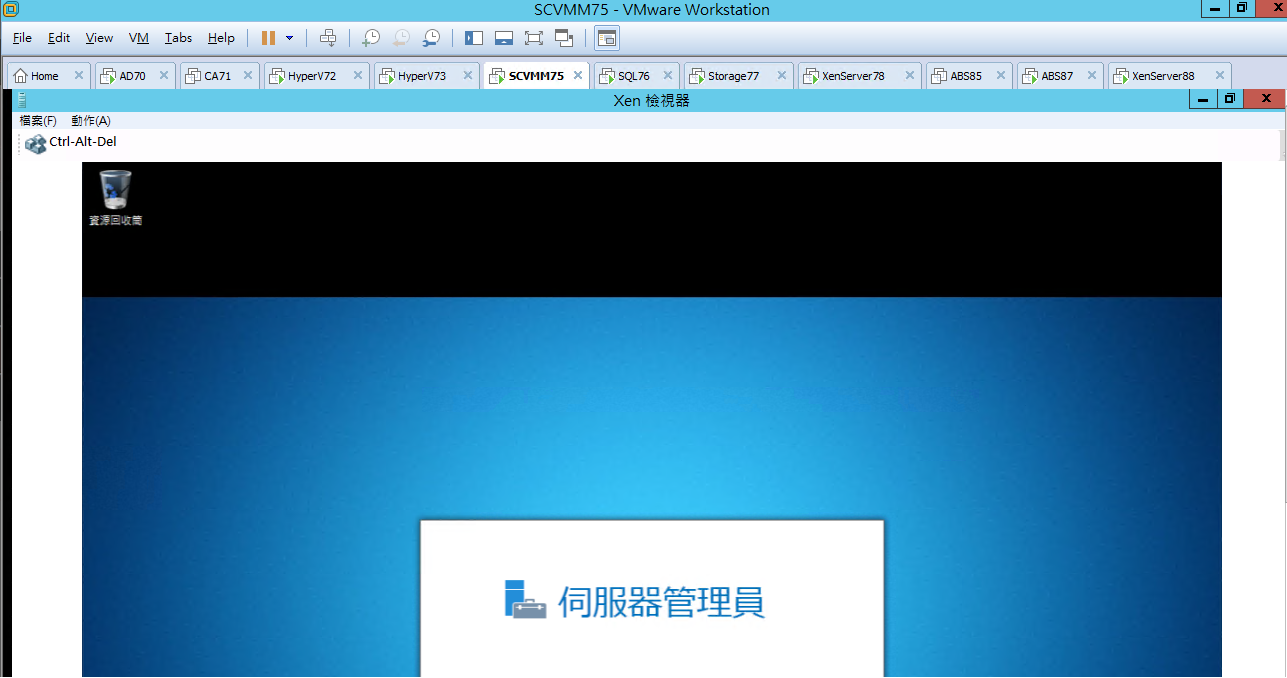

跳出 Xen 檢視器

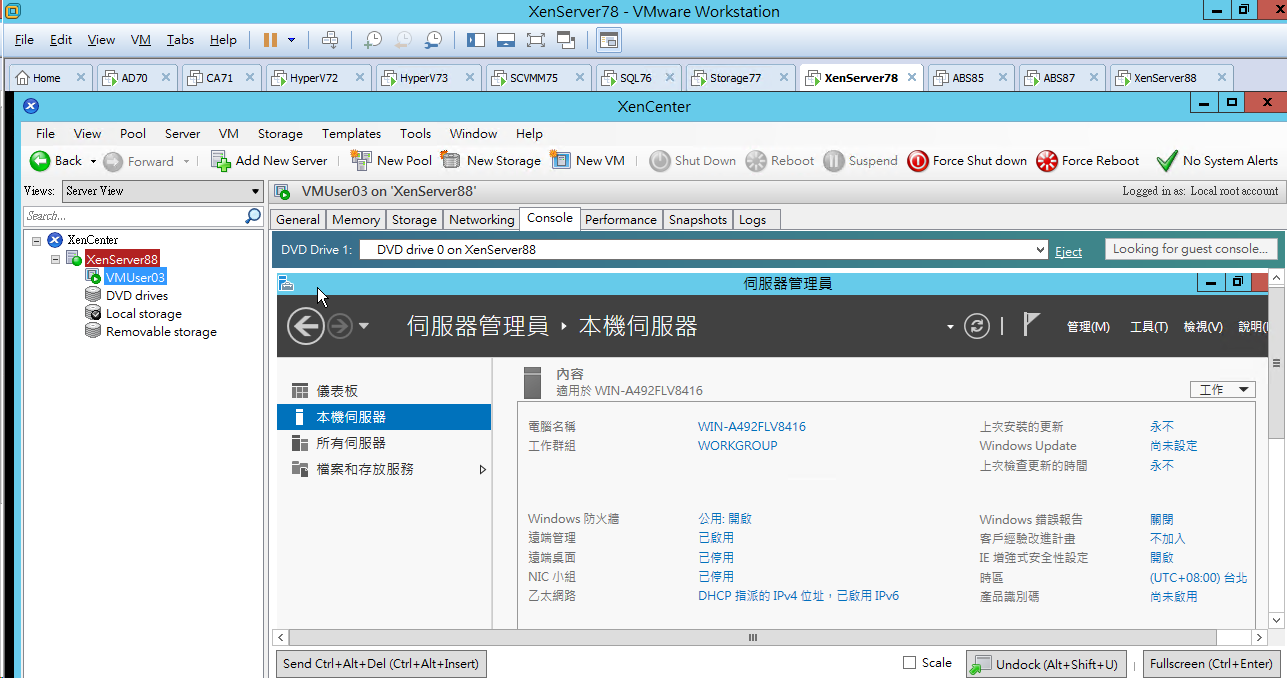

[ Ps.確認 已控制 (XenServer 內部的 VMUser03 的虛擬主機) ]

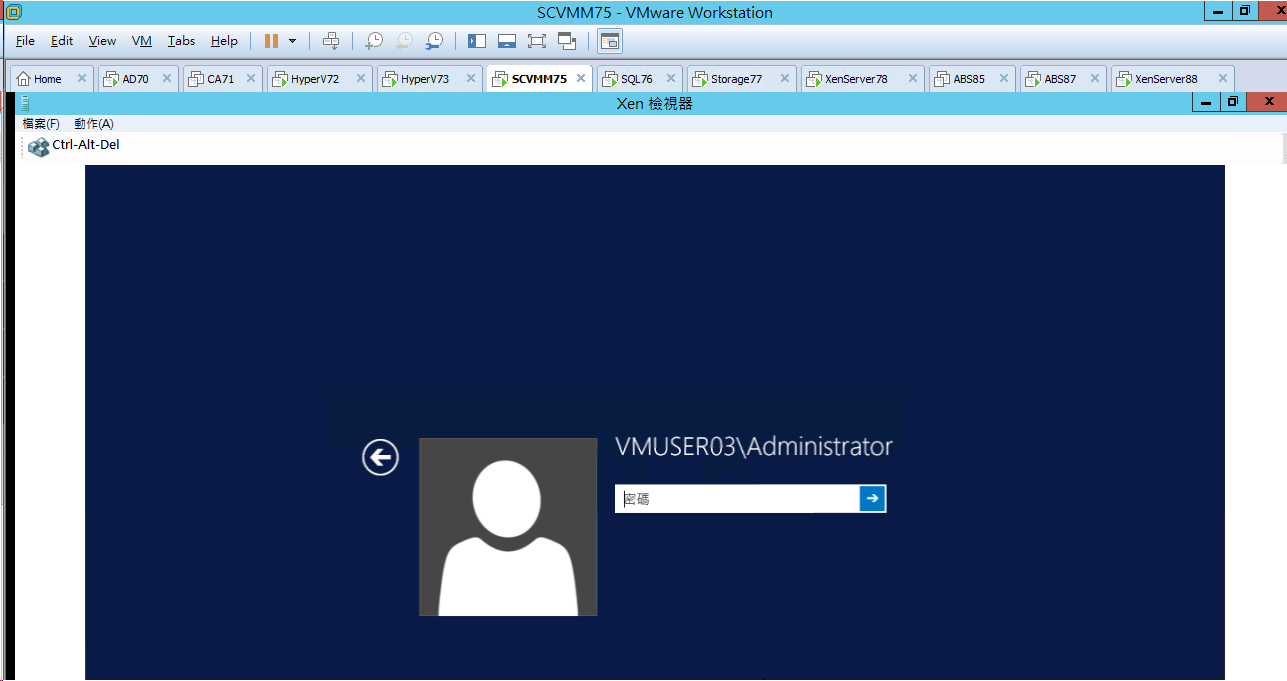

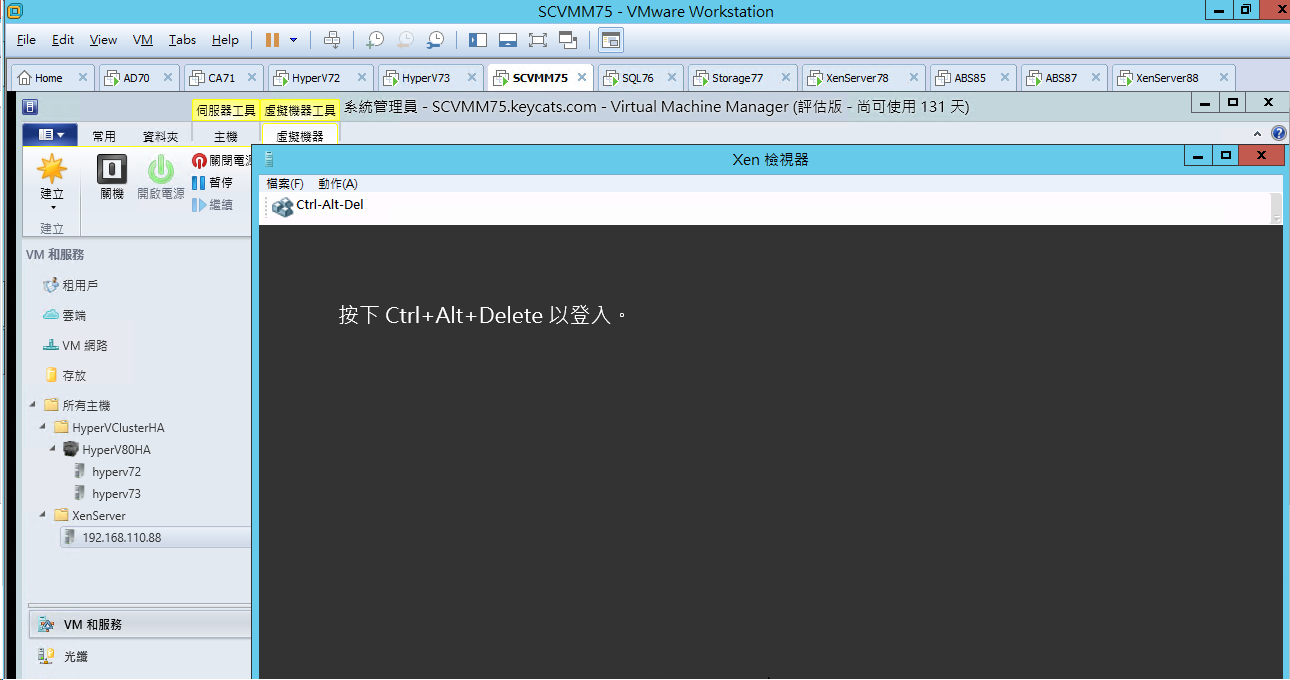

按下 Ctrl + Alt + Delete

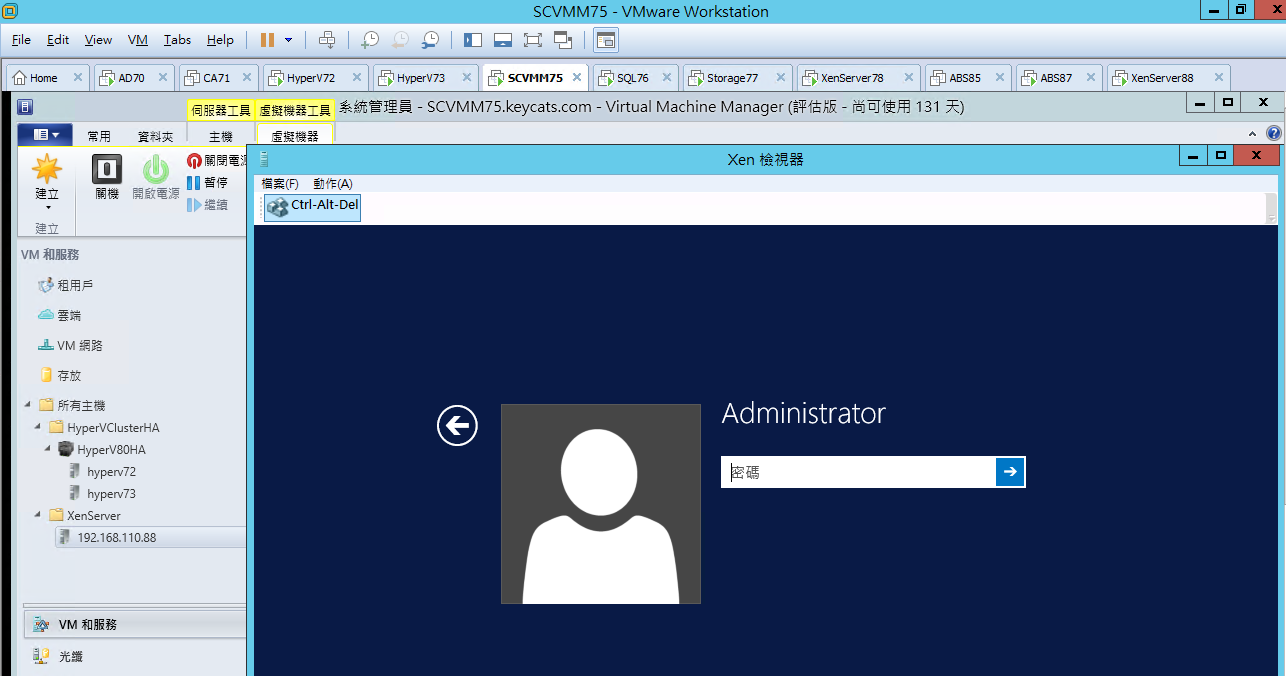

輸入 Password

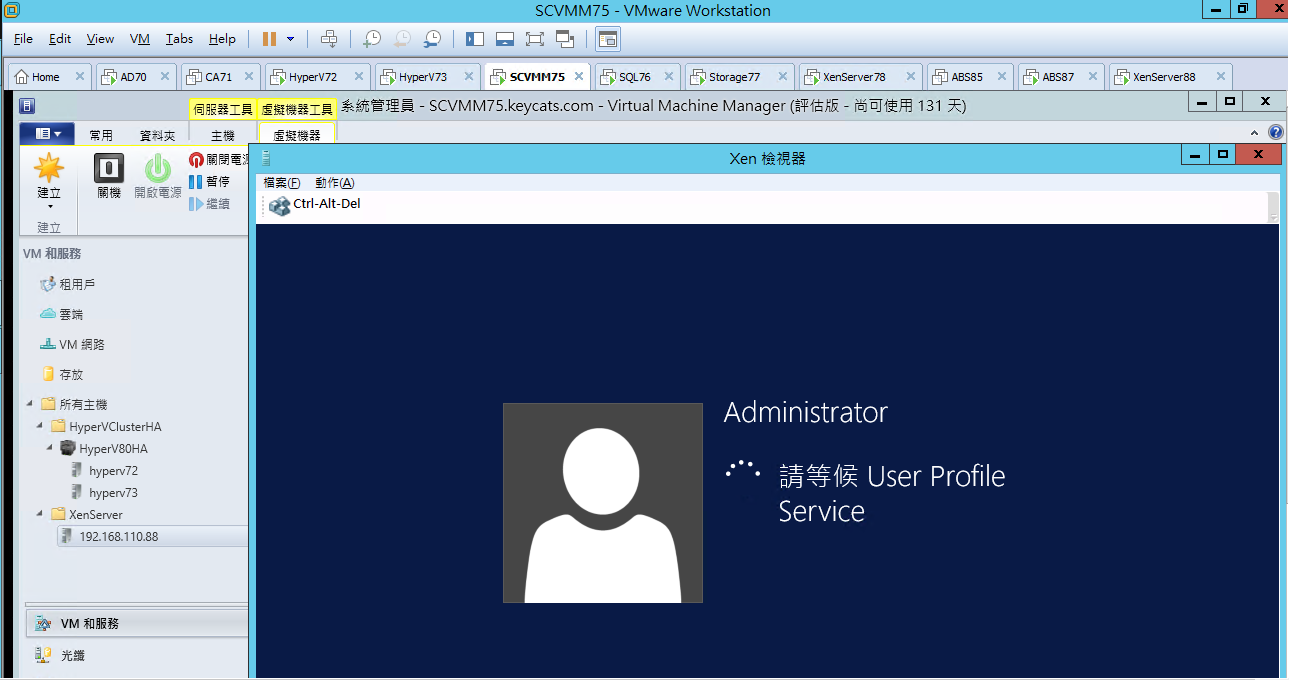

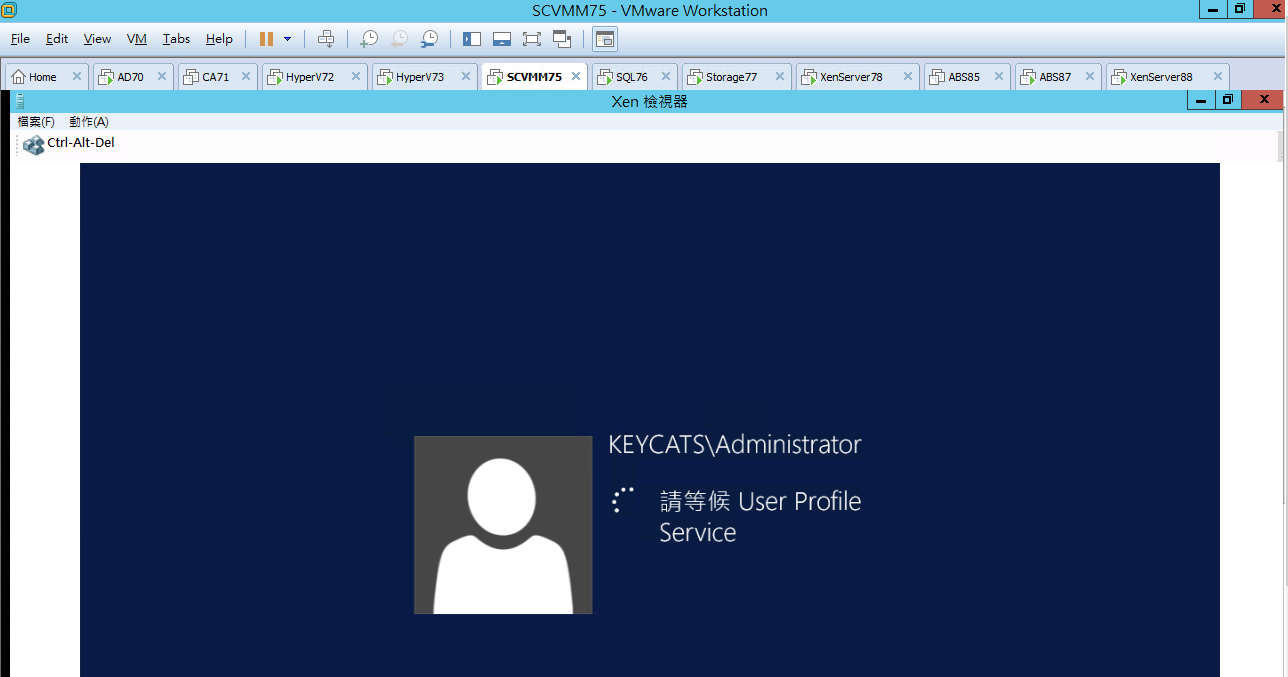

等候 使用者登入中

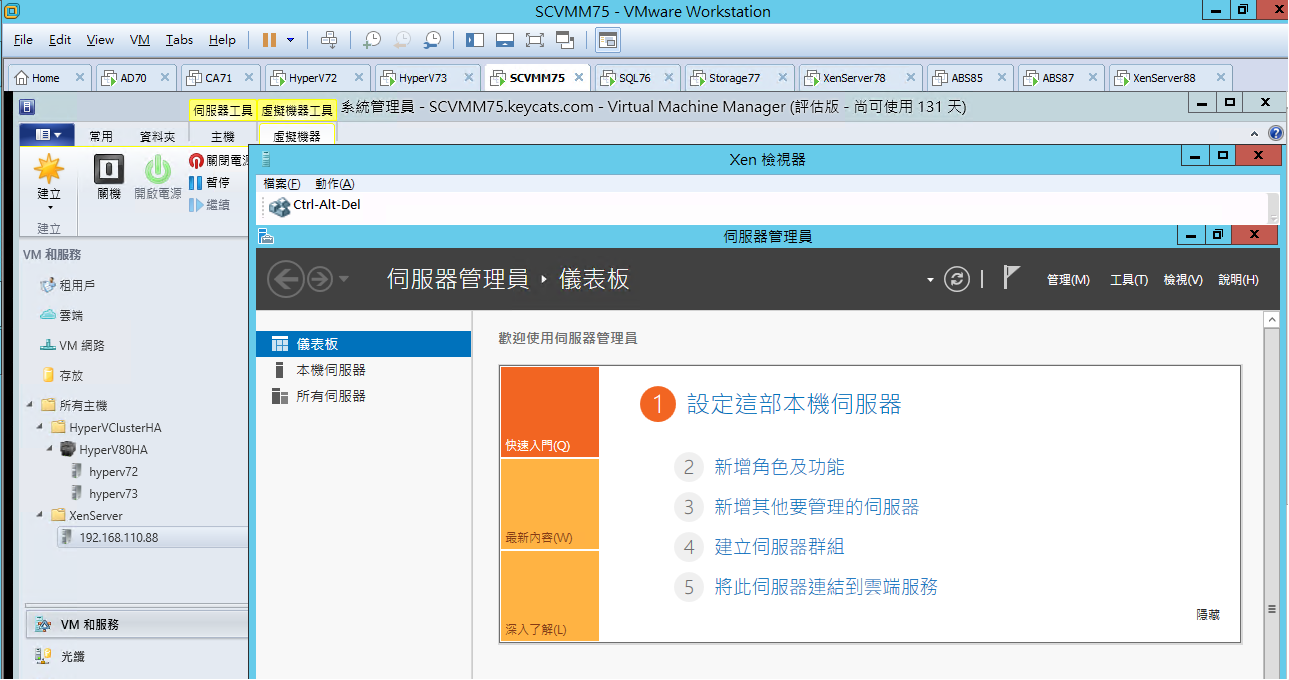

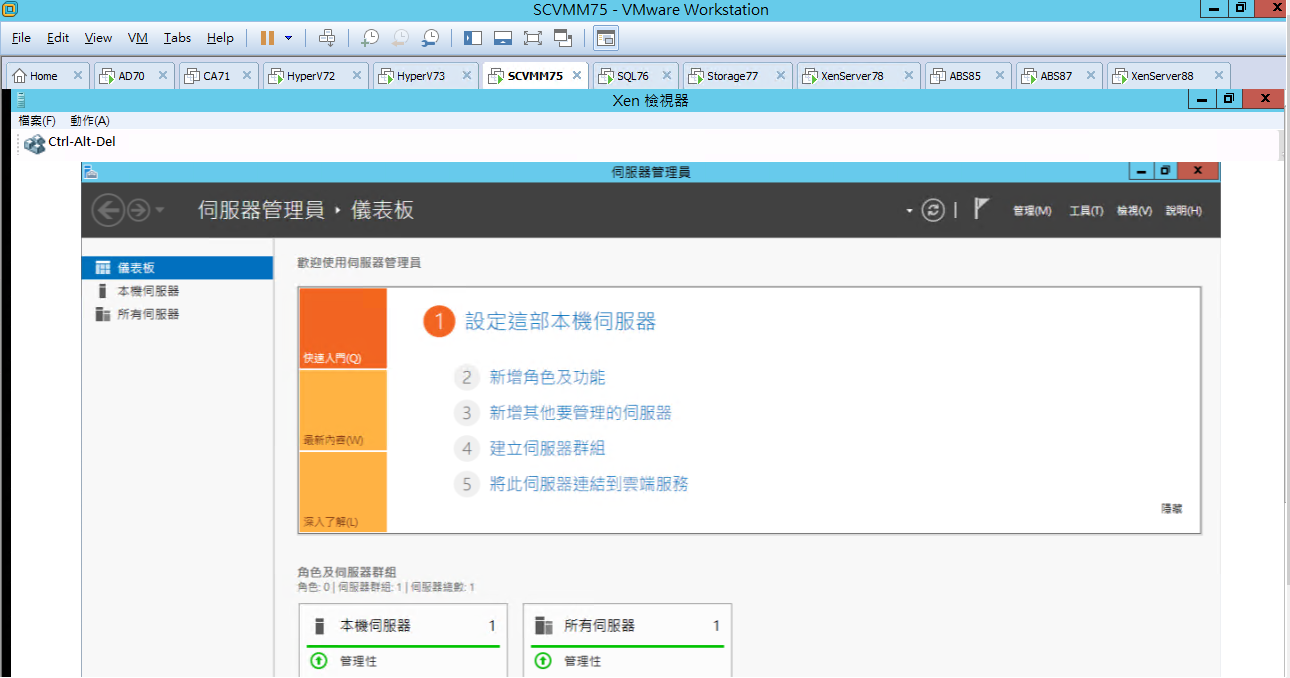

確認 目前已控制 VMUser03 虛擬主機中

[ 檢查 XenServer (顯示 VM 主機的數量) ]

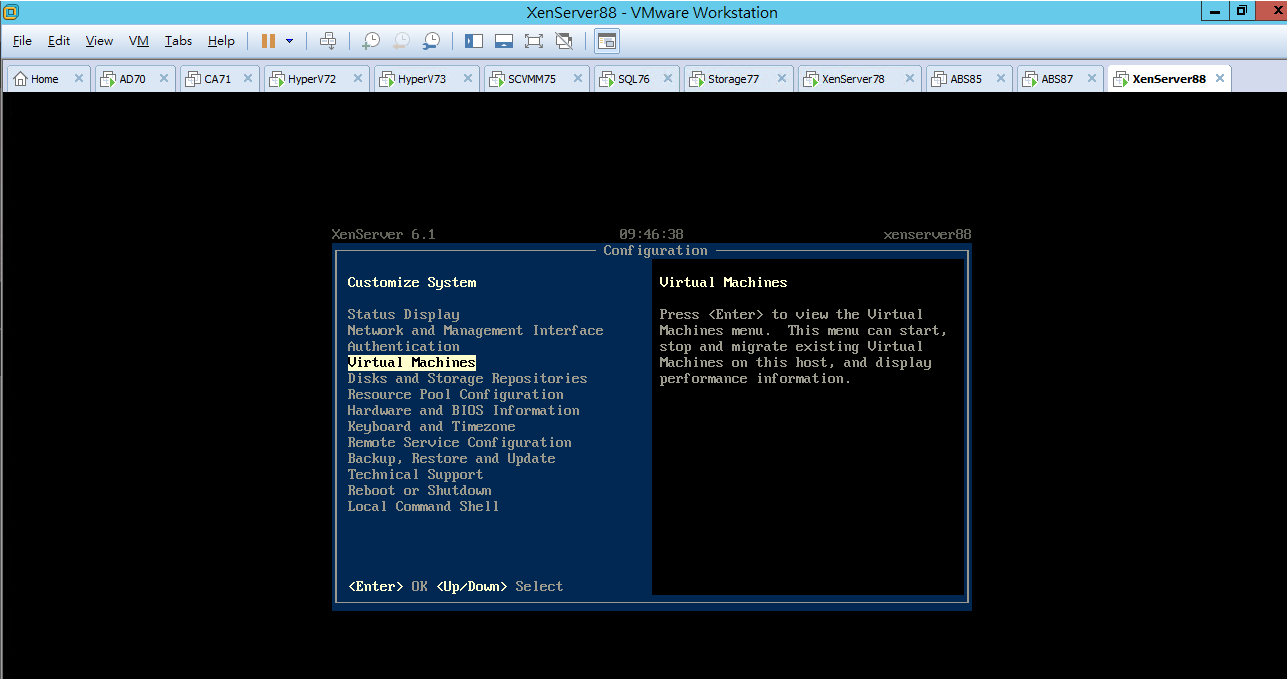

點選 Virtual Machines

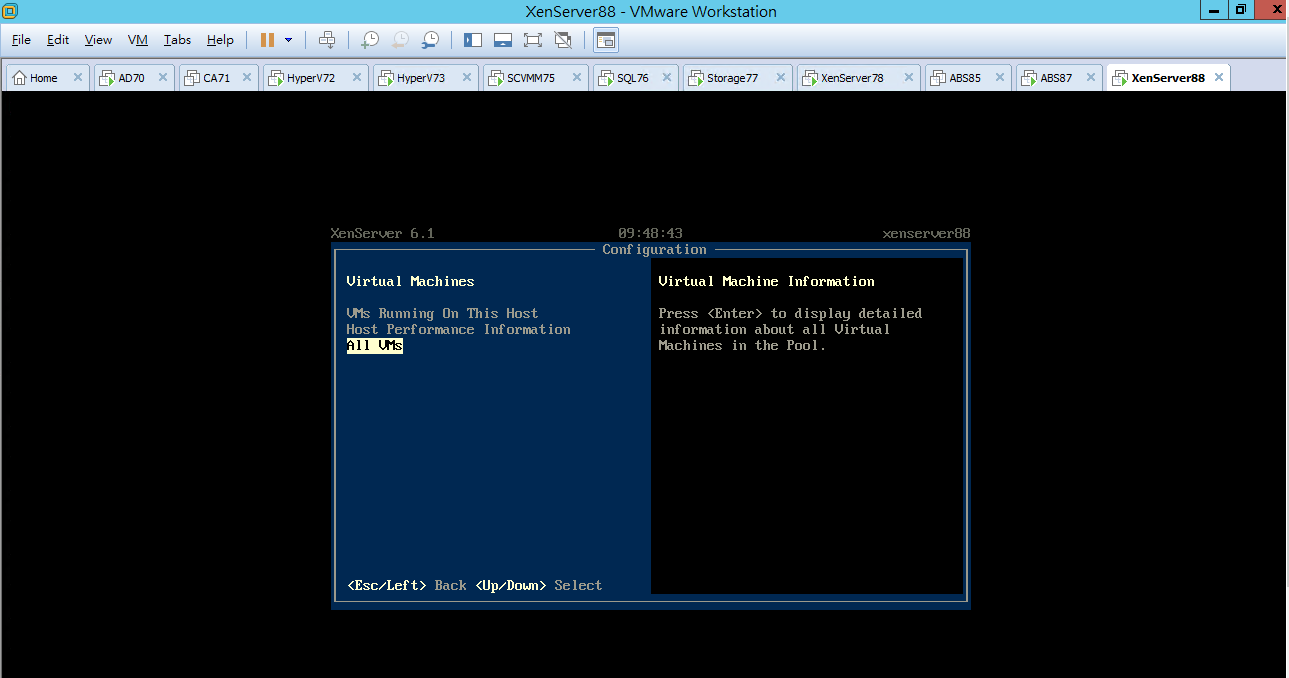

點選 All VMs

點選 VMUser03 (Enter)

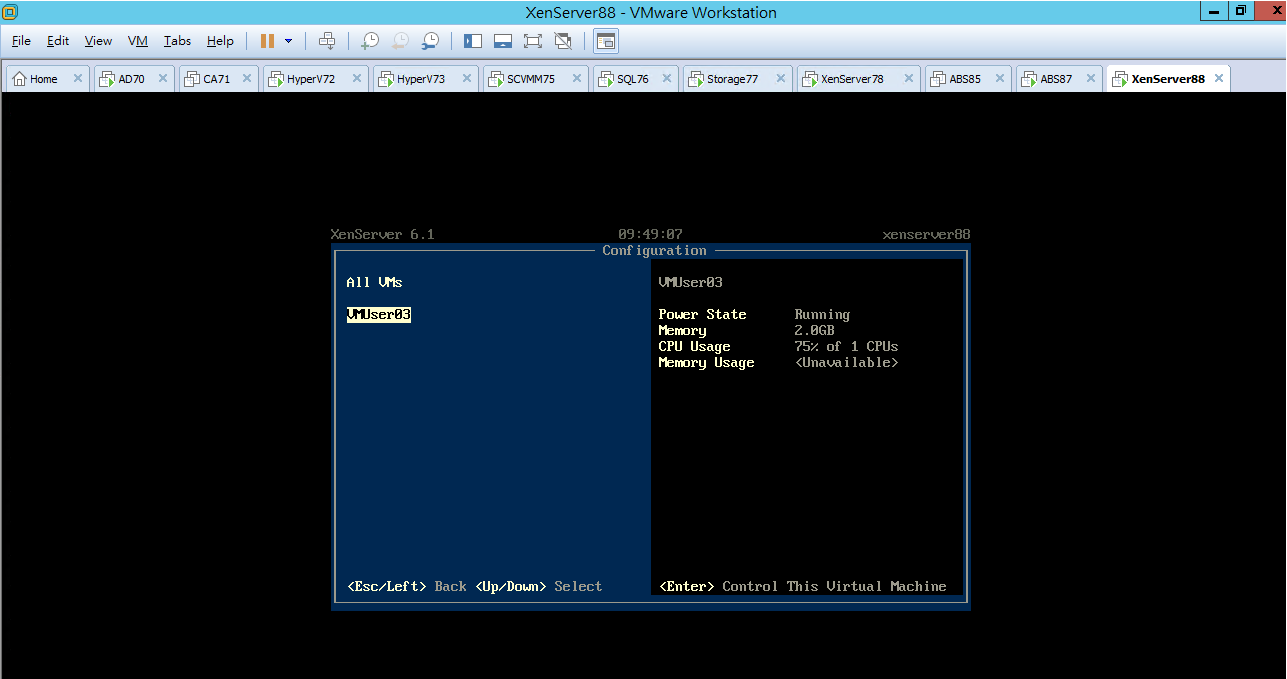

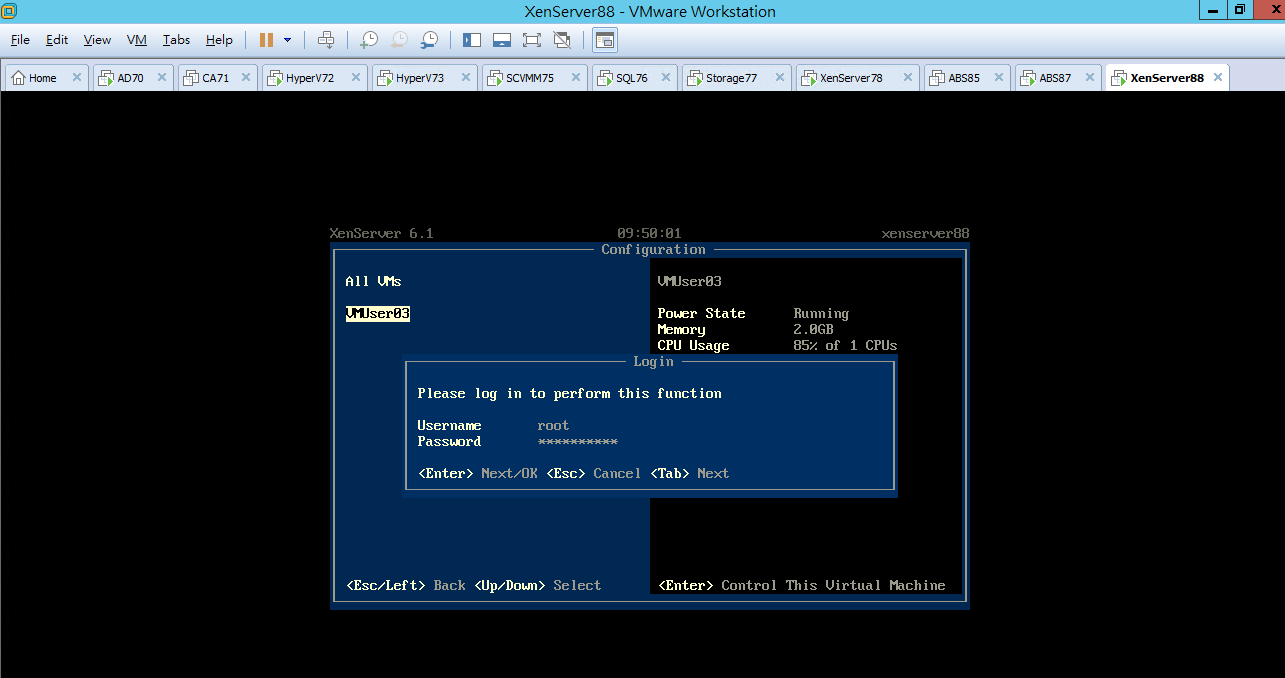

輸入 root and Password
點選 Enter

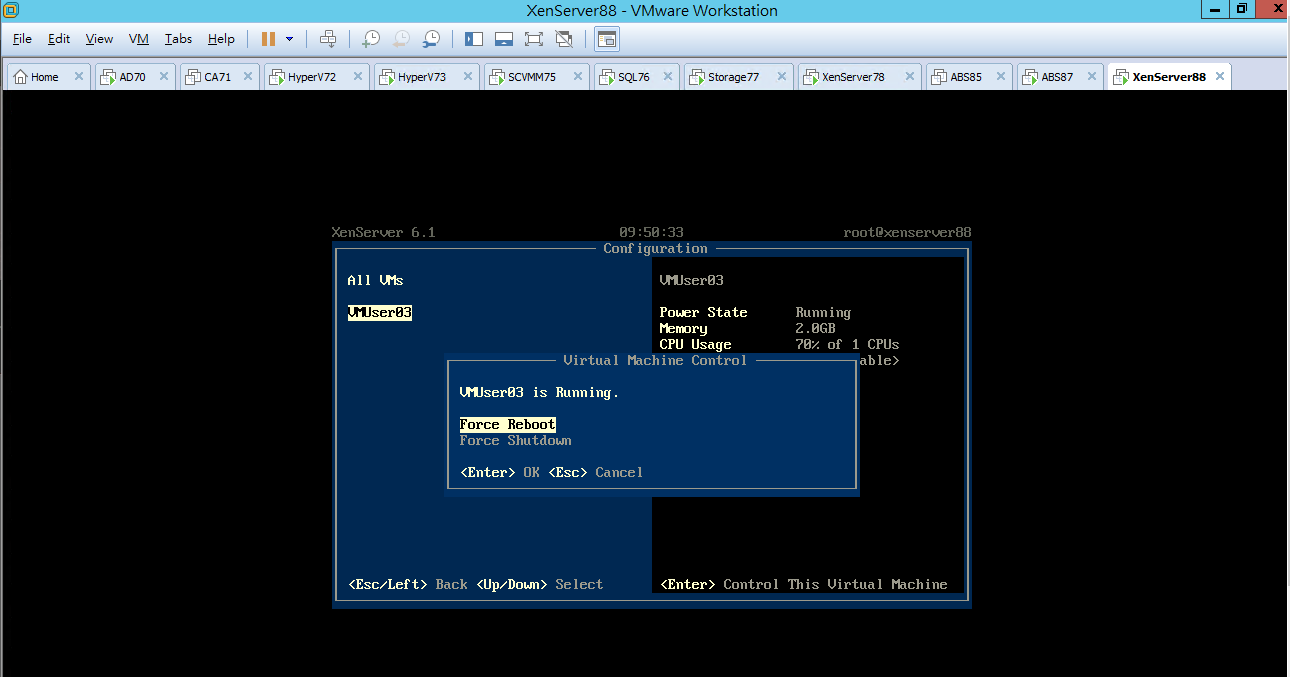

確認 XenServer (可控制 VMUser03 重新開機 或 關機)

[ 檢查 XenServer FireWall iptables ]

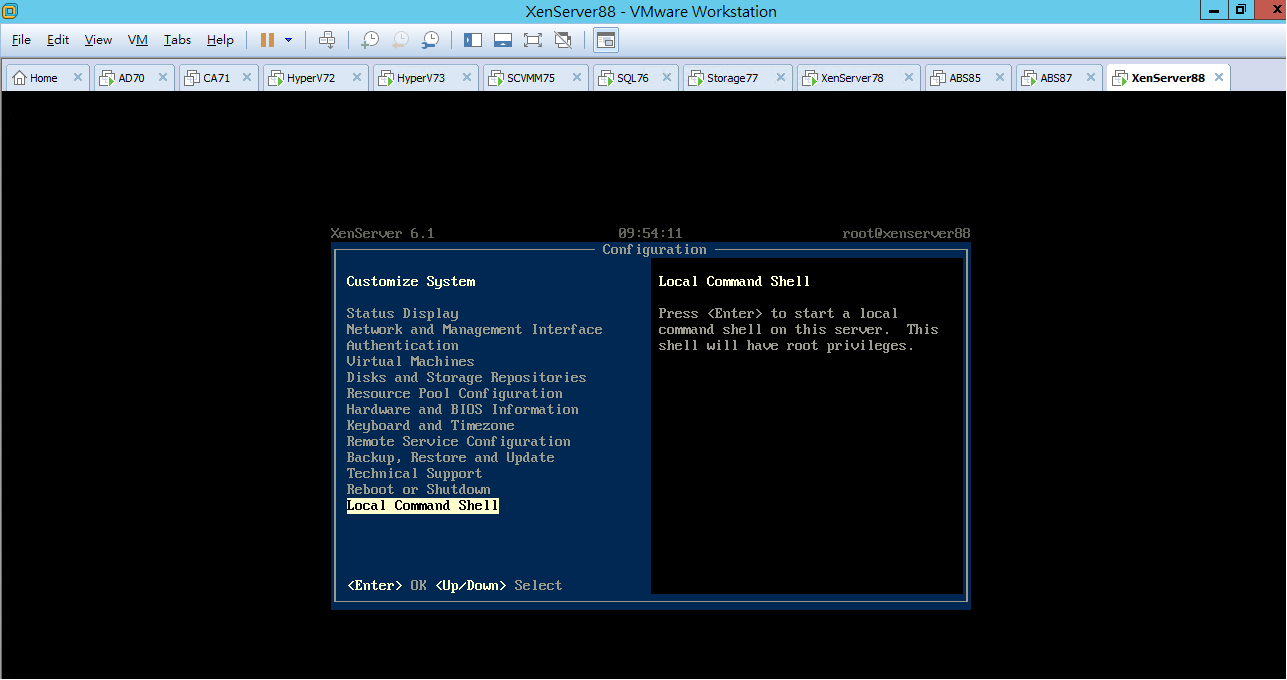

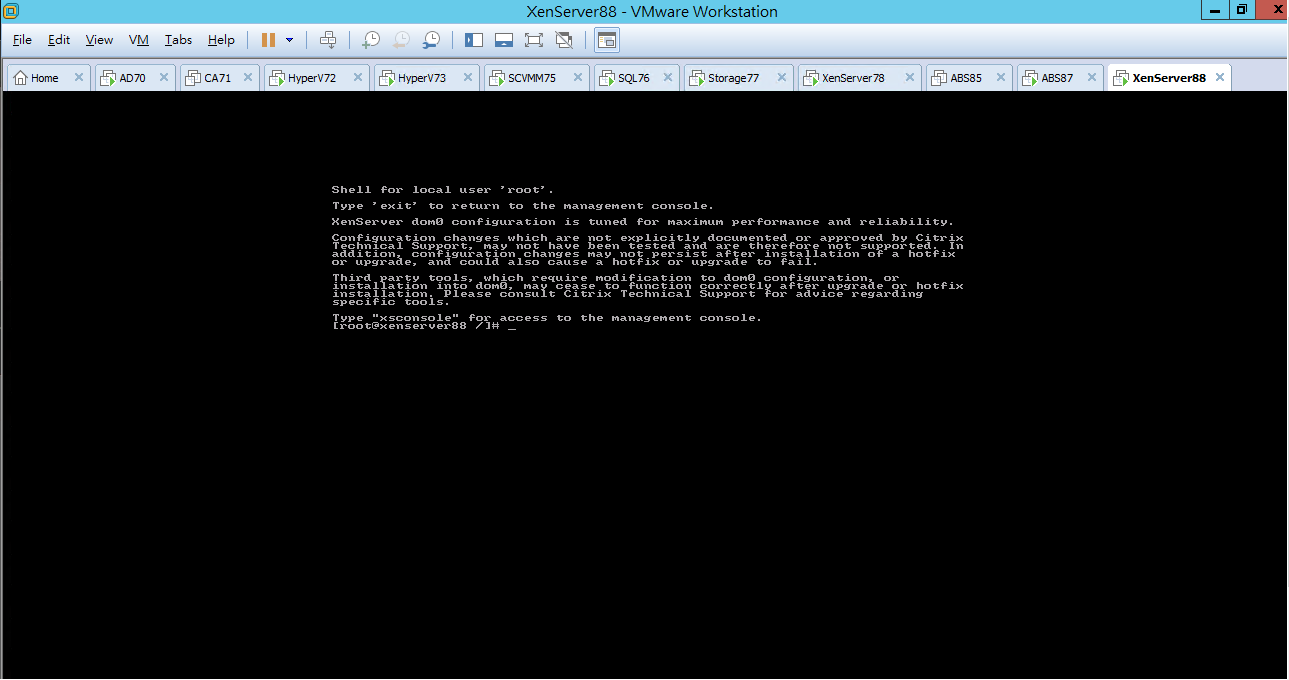

點選 Local Command Shell

確認 使用者為 root@xenserver88

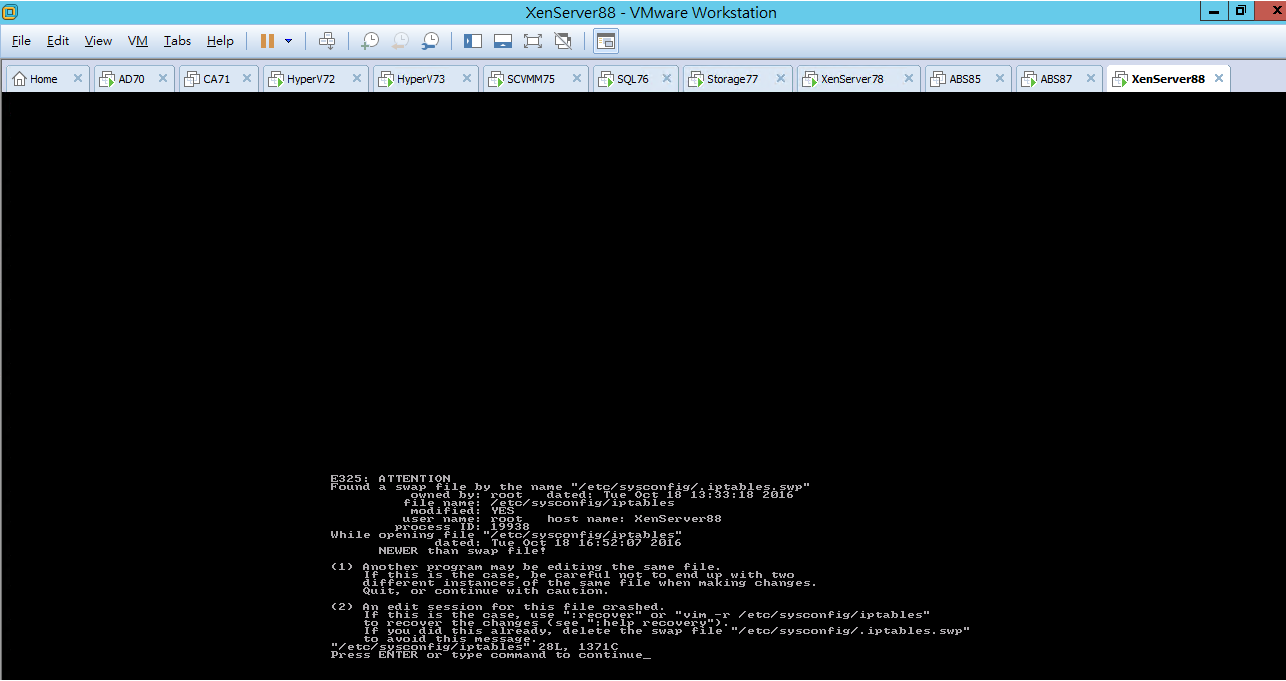

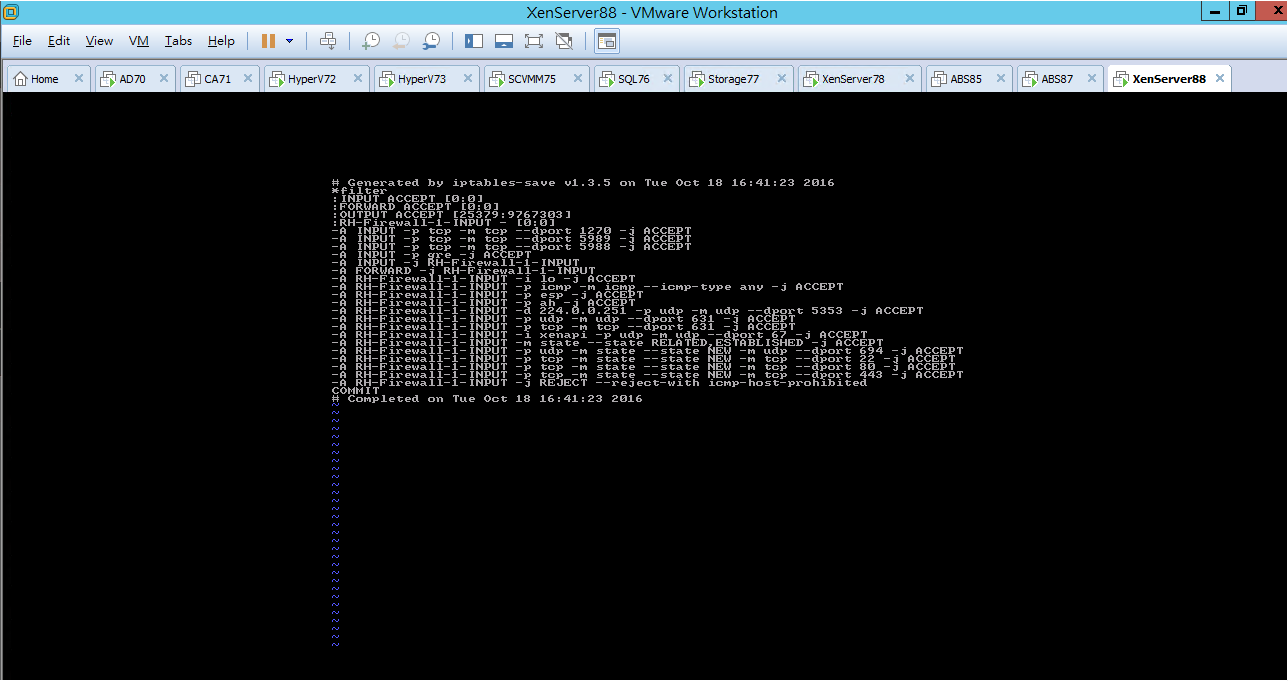

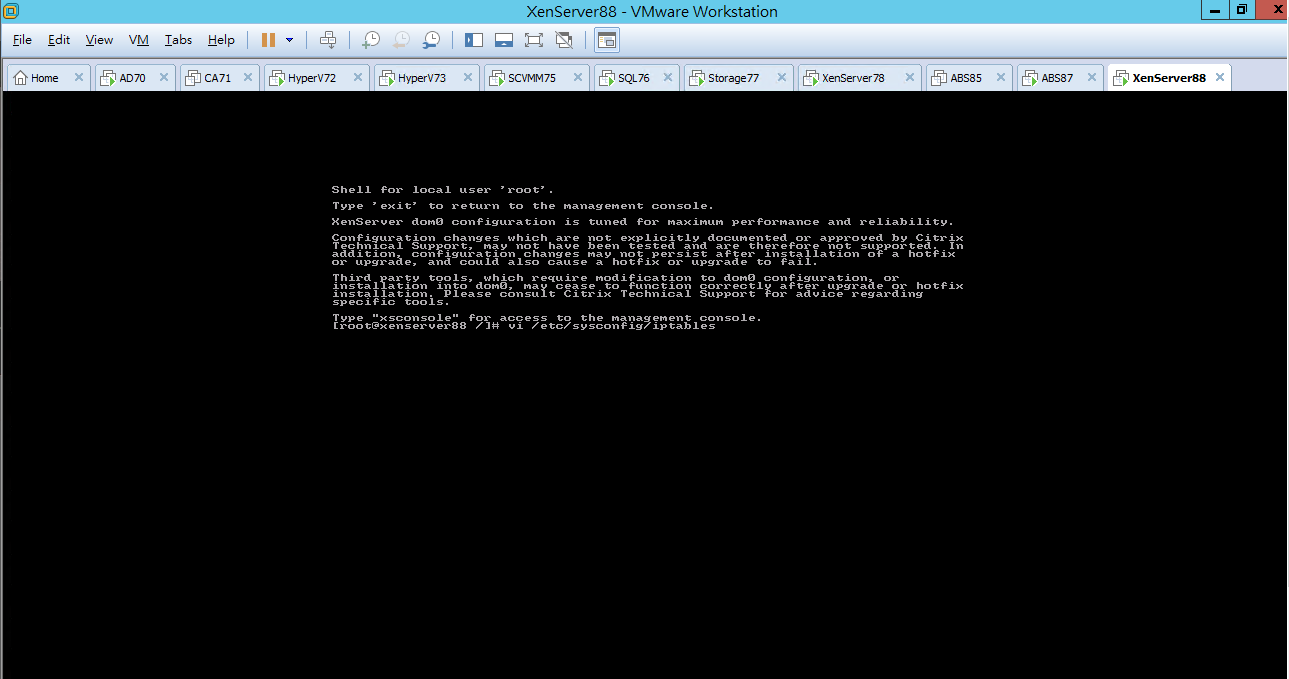

輸入 vi /etc/sysconfig/iptables

點選 Enter

確認 Listening on 1270 and 5988 and 5989 防火牆有正常啟用
[ Ps.(注意) 在此前提要先有安裝 Integration Suite (XenServe to System Center VMM Package) ]

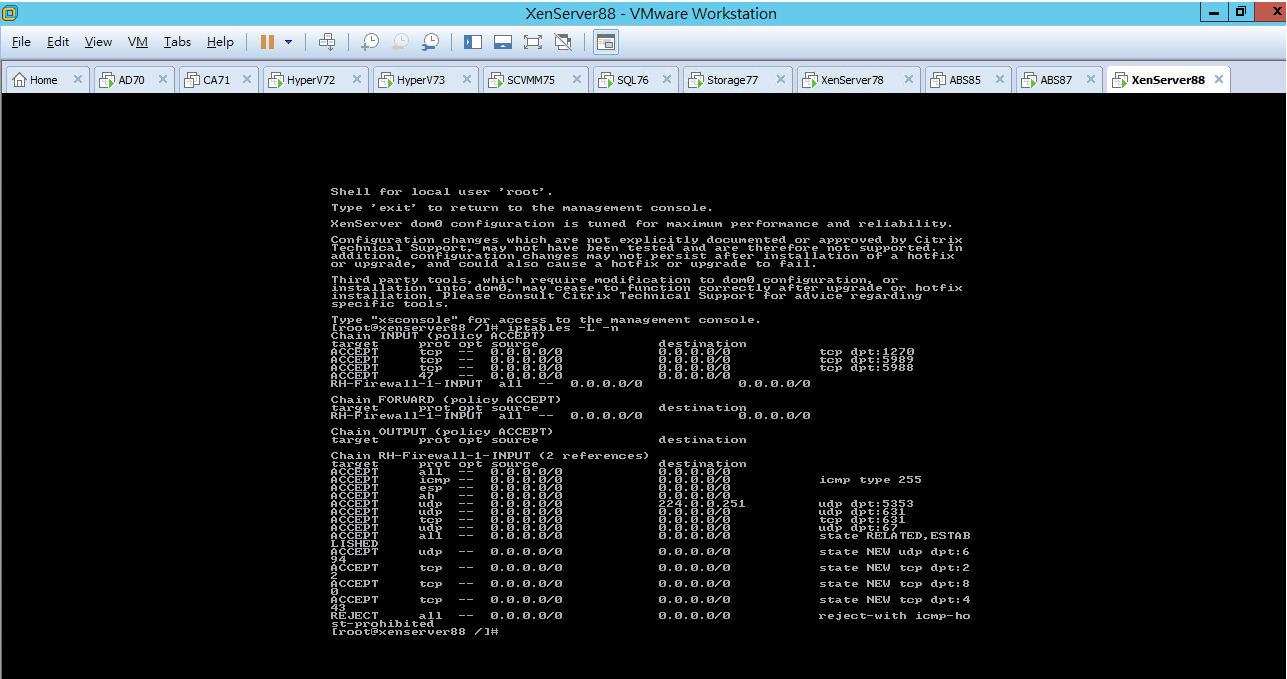

[ Ps. 或 輸入 iptables -L -n (列出三條鏈的規則) (確認 Chain INPUT – Target Accept TCP) ]

[ 檢查 XenServer78 (XenCenter) 控制 XenServer88 ]

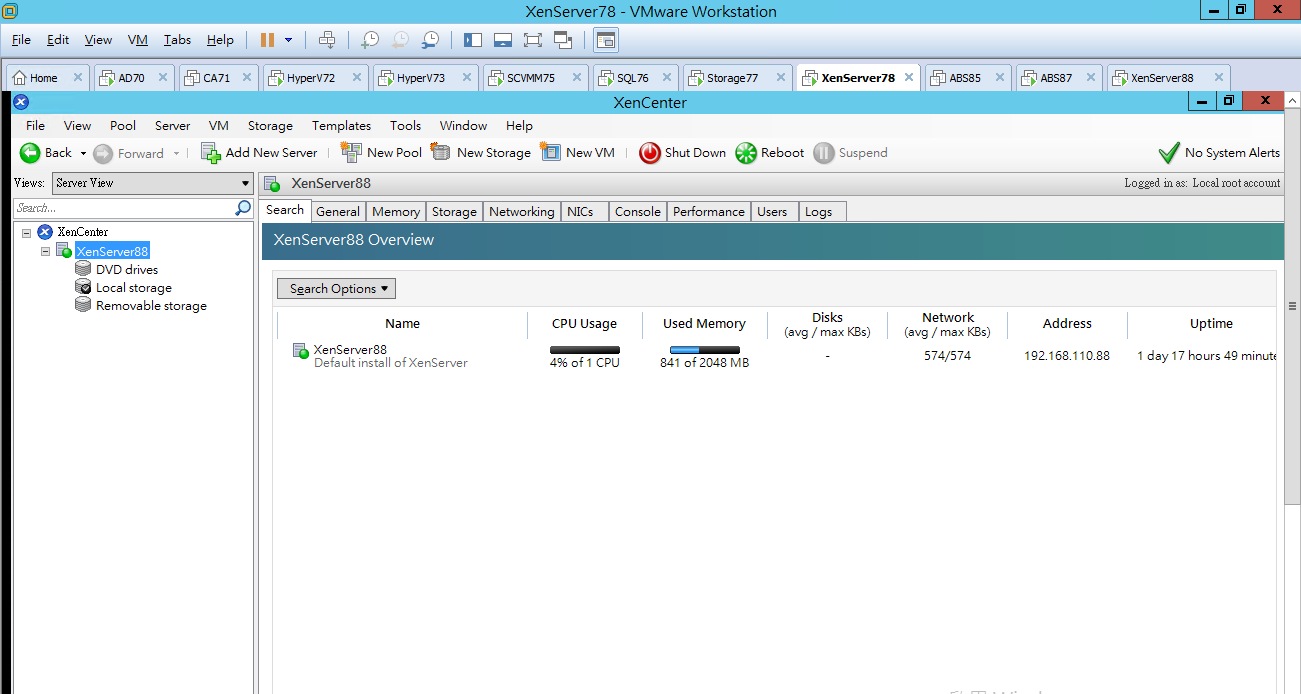

點選 XenServer88

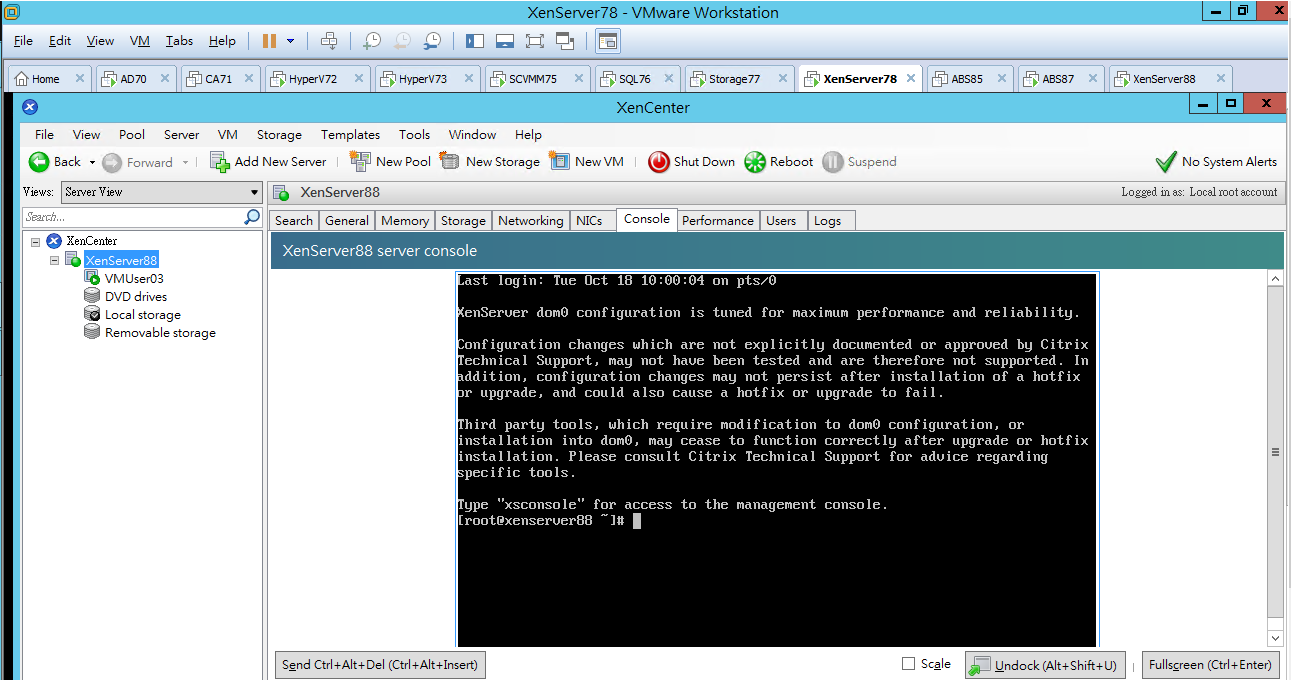

點選 Console

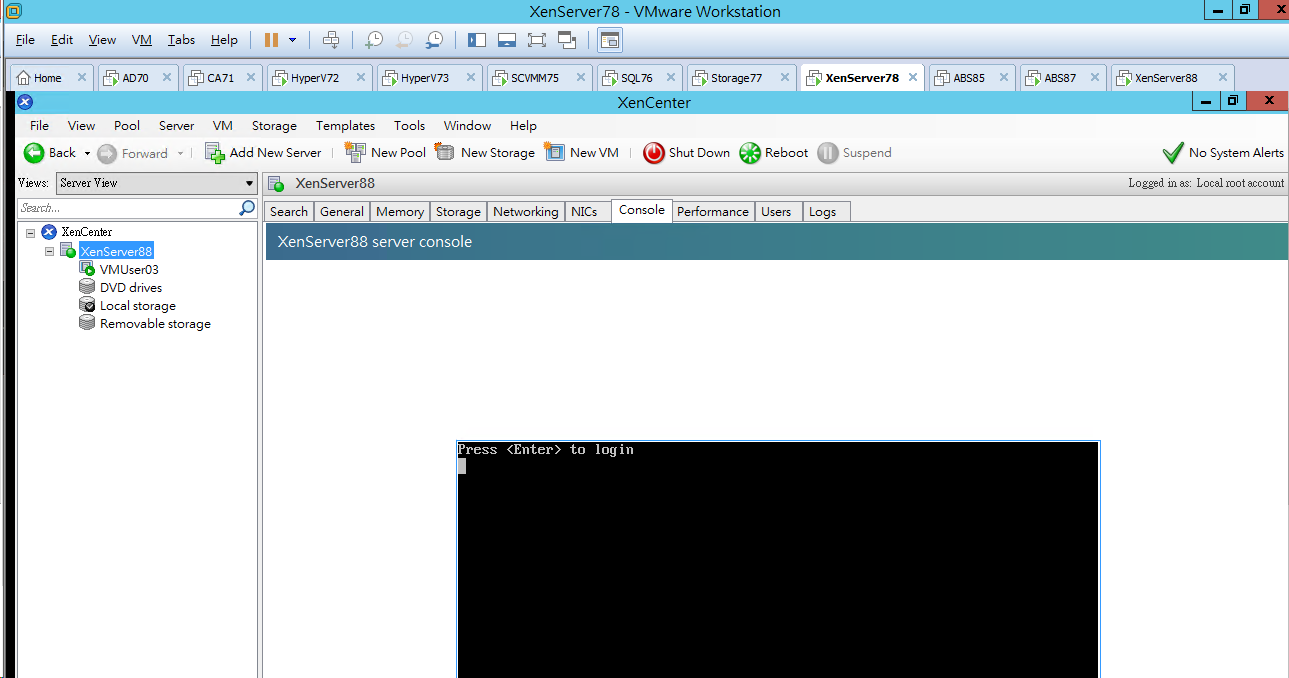

點選 Enter

確認 使用者為 root@xenserver88

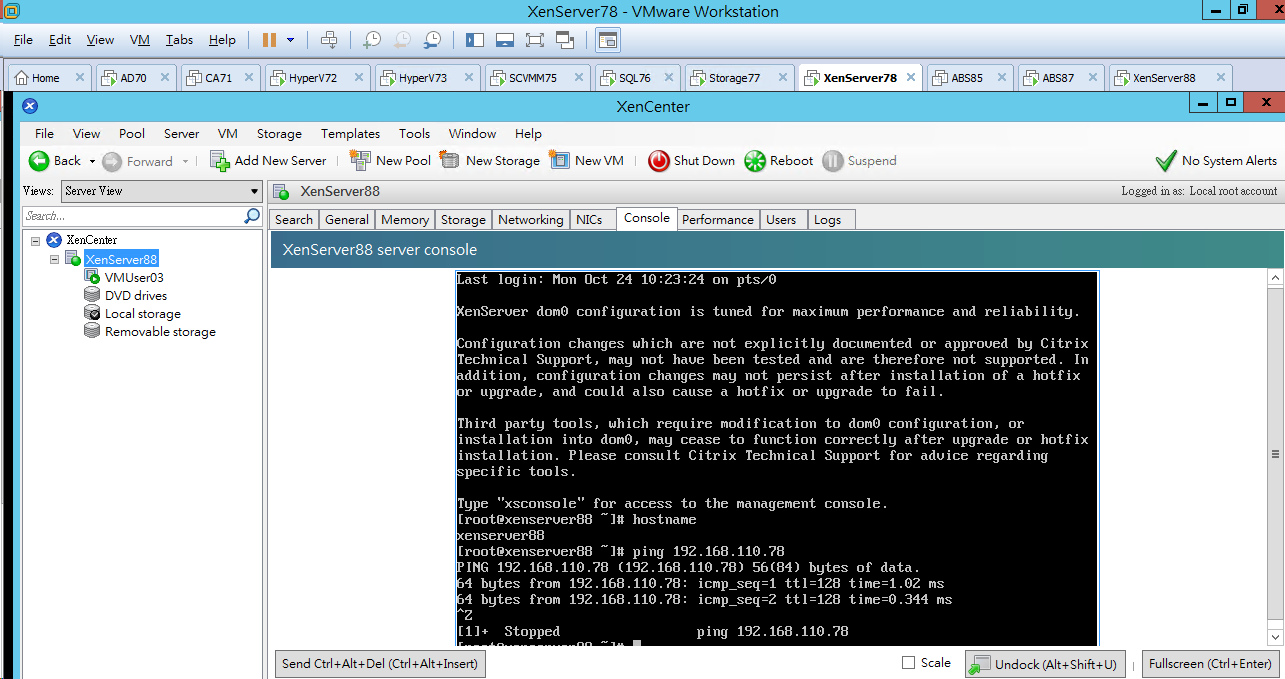

輸入 hostname (XenServer88)
輸入 ping 192.168.110.78 (XenServer78)

點選 VMUser03
點選 Console (已連線)

[ 透過 SCVMM75 控制 VMUser03 虛擬主機 加入網域 ]
點選 XenServer88 (192.168.110.88)
點選 VMUser03
開啟 連線或檢視 (透過主控台連線)

開啟 Windows PowerShell

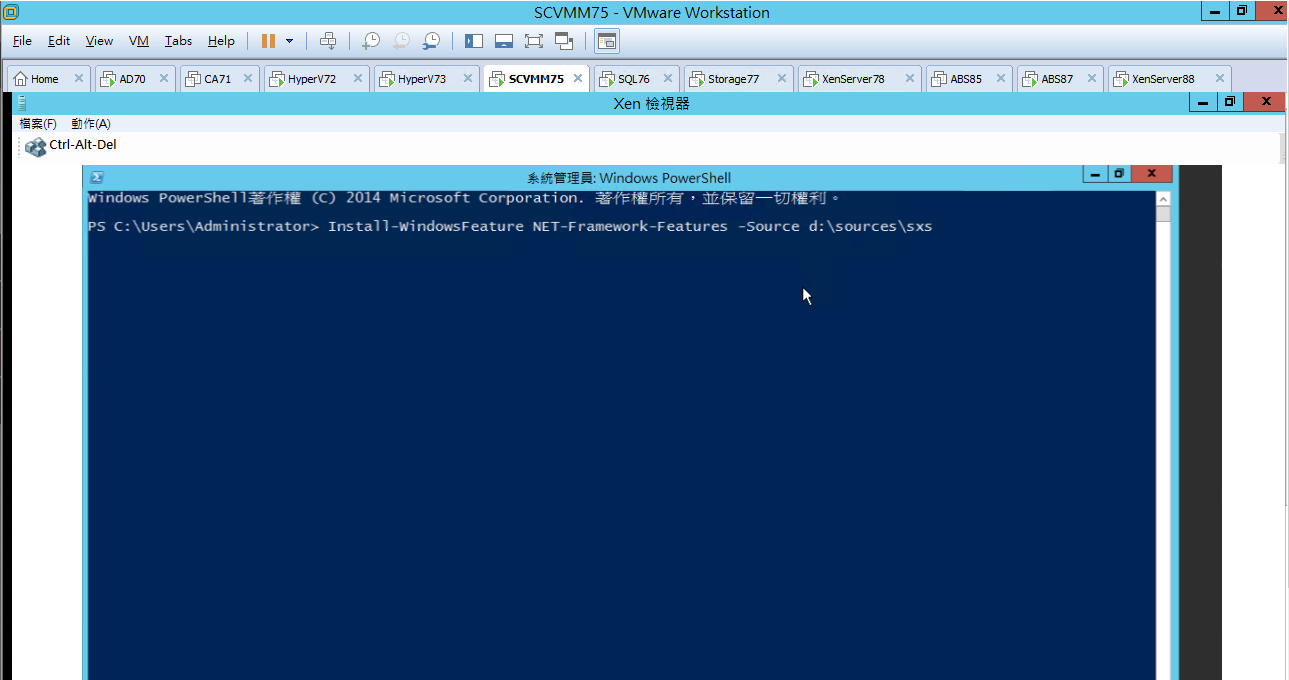

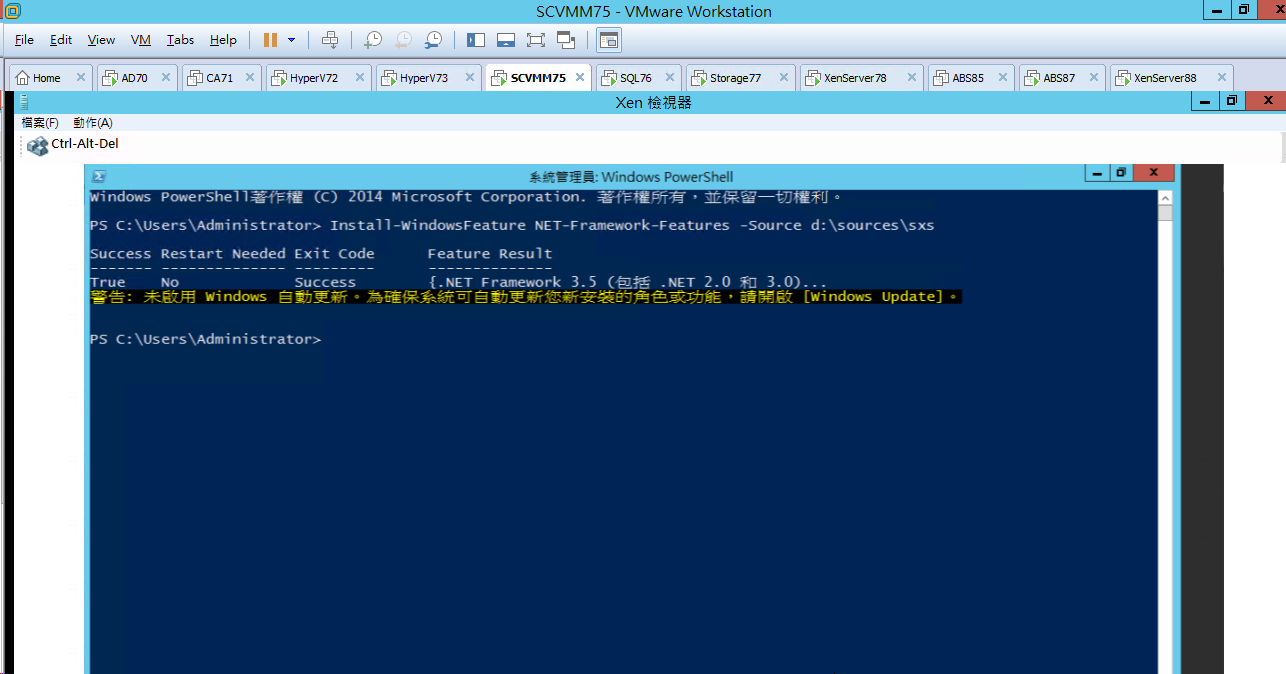

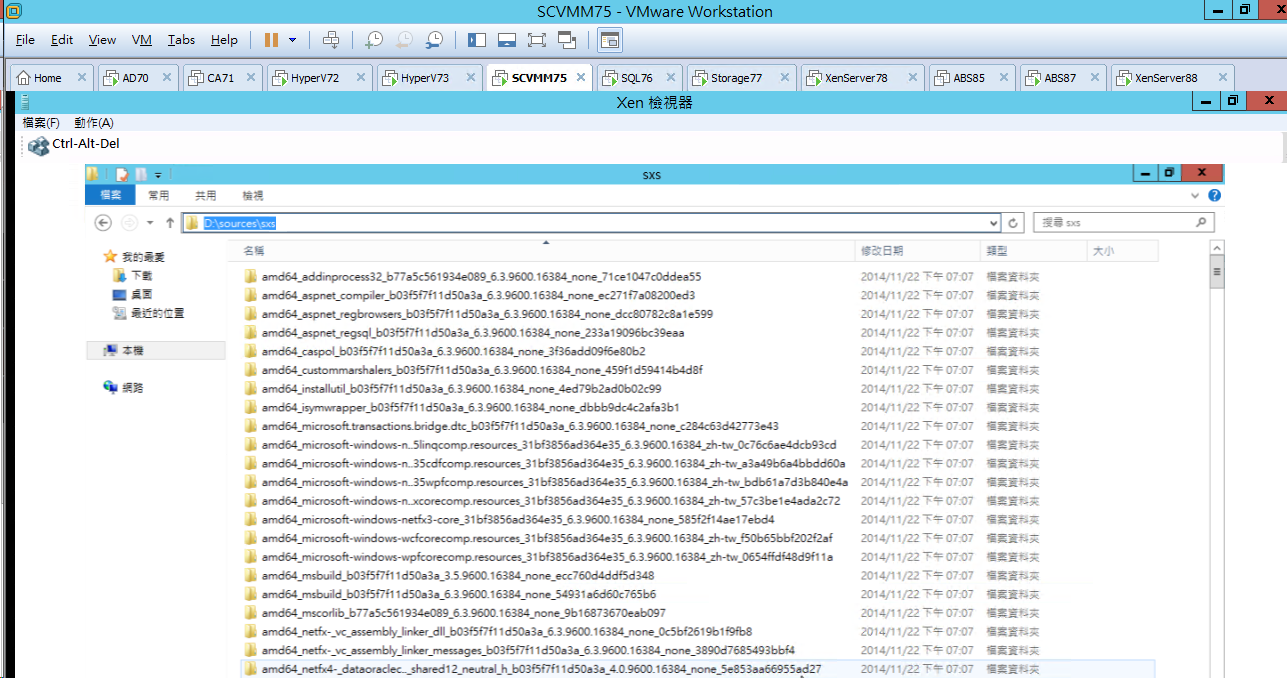

輸入 Install-WindowsFeature NET-Framework-features -Source d:\sources\sxs
點選 Enter

[ Ps.確認 已掛載 Windows Server 2012 R2 光碟 ]

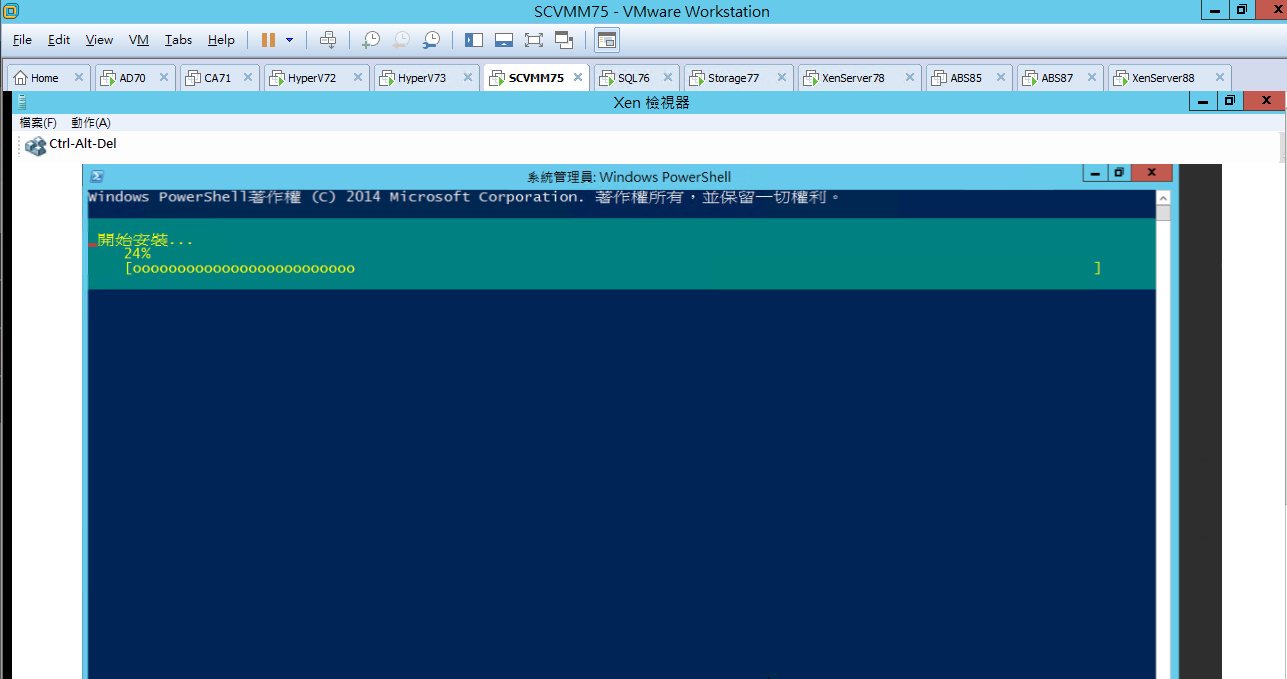

等候 安裝中 (Net-Framework-3.5)

確認 安裝完成

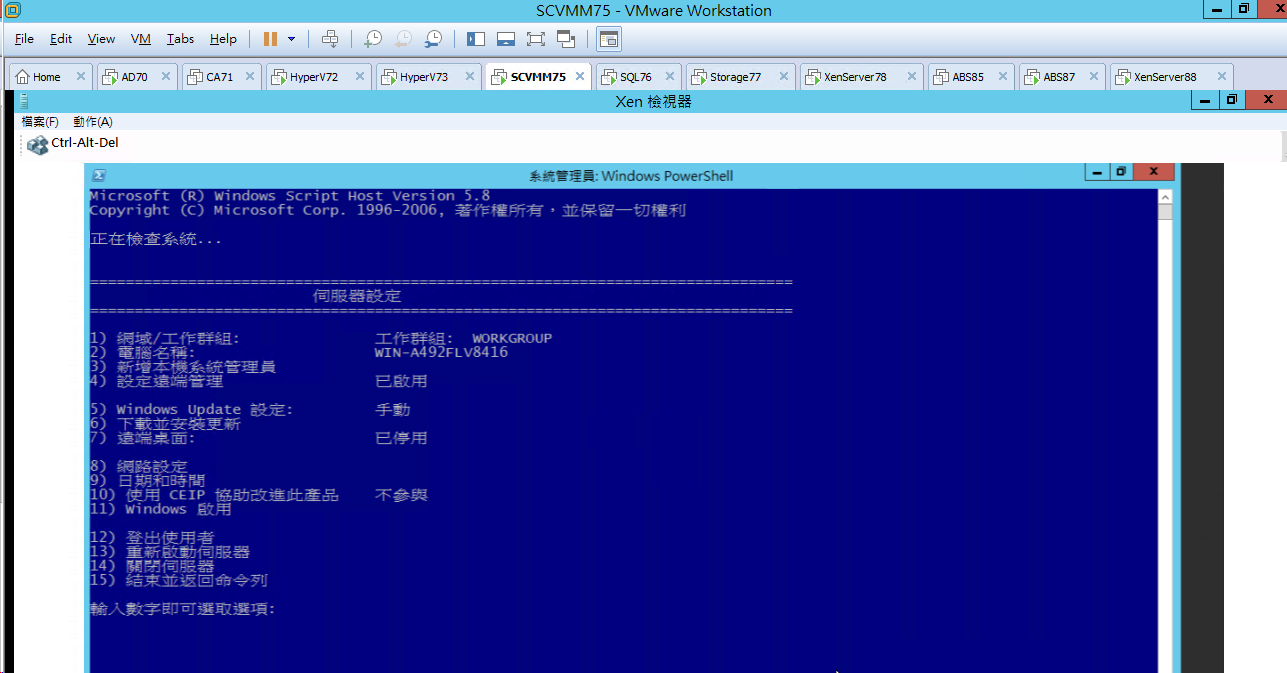

輸入 Sconfig
輸入 1

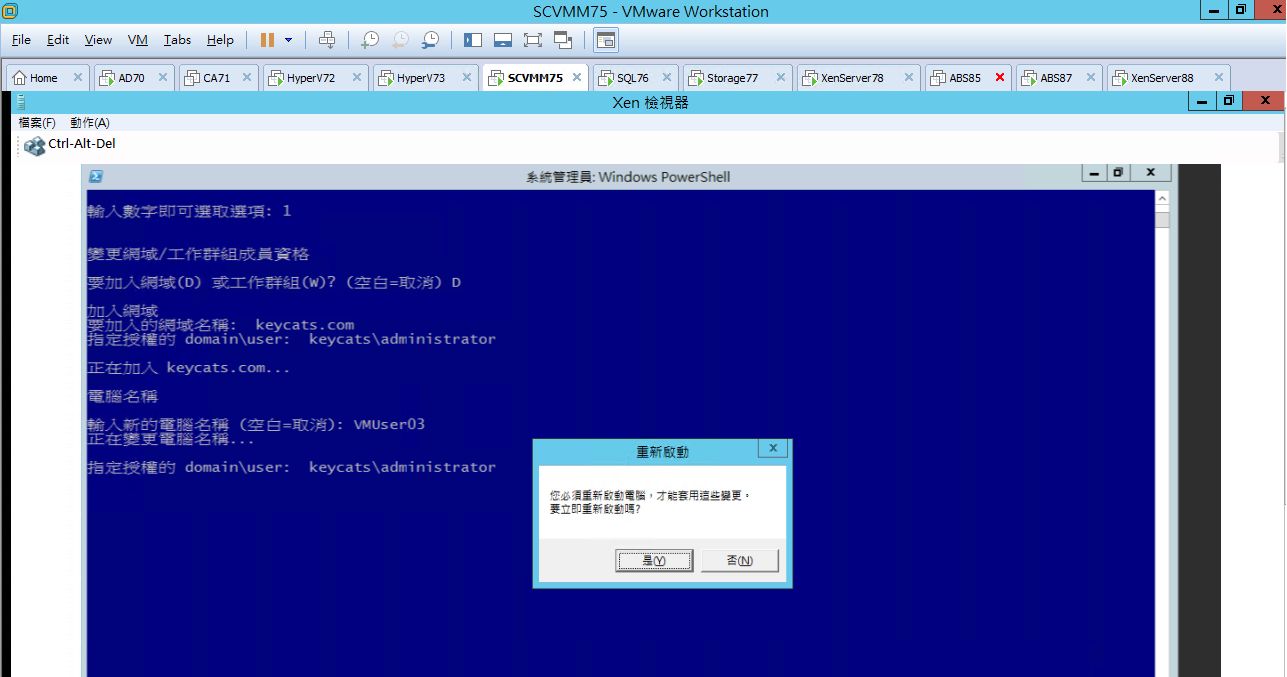

[ Ps.(說明) 進行 變更網域 ]

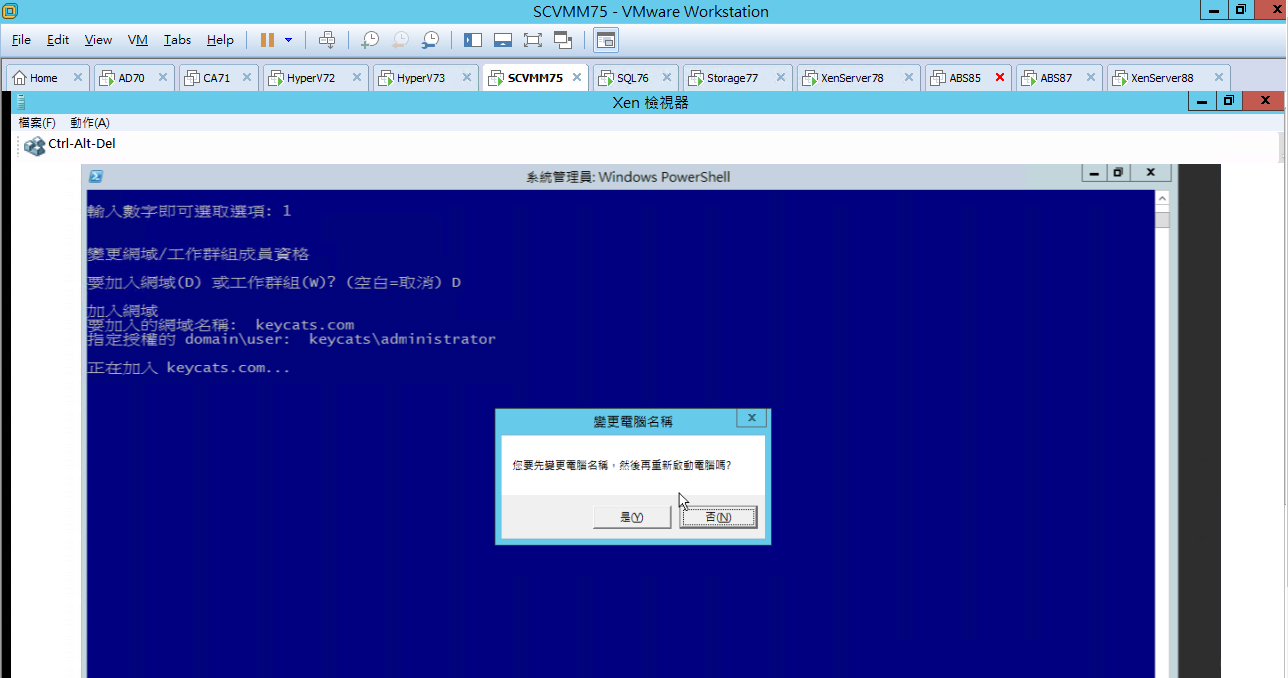

輸入 D

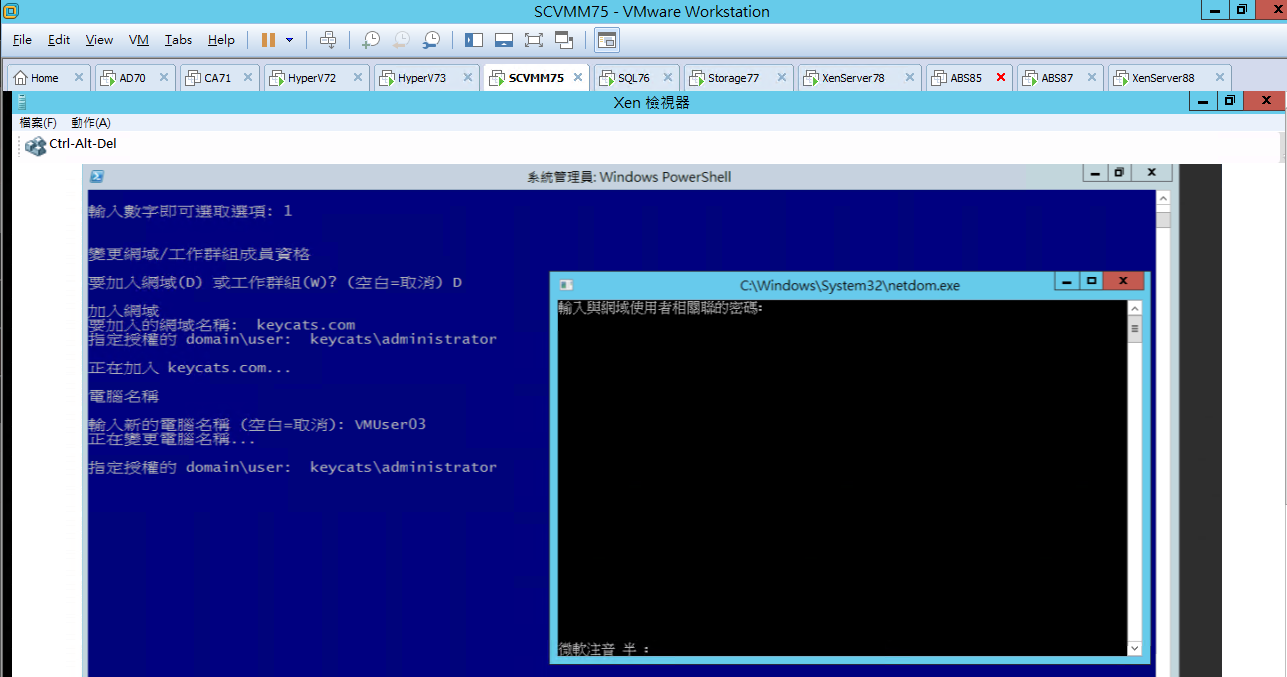

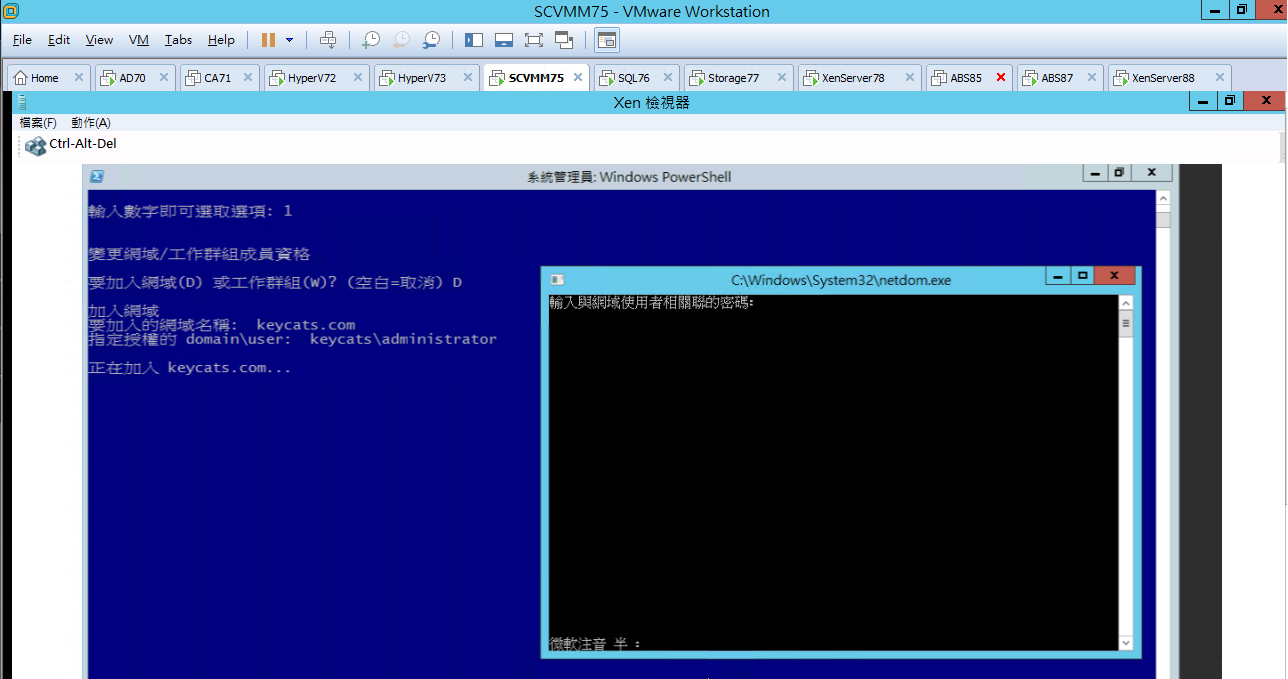

輸入 keycats.com
輸入 keycats\administrator (Password)
點選 Enter

點選 是

輸入 VMUser03
輸入 keycats\administrator (Password)
點選 Enter

點選 是

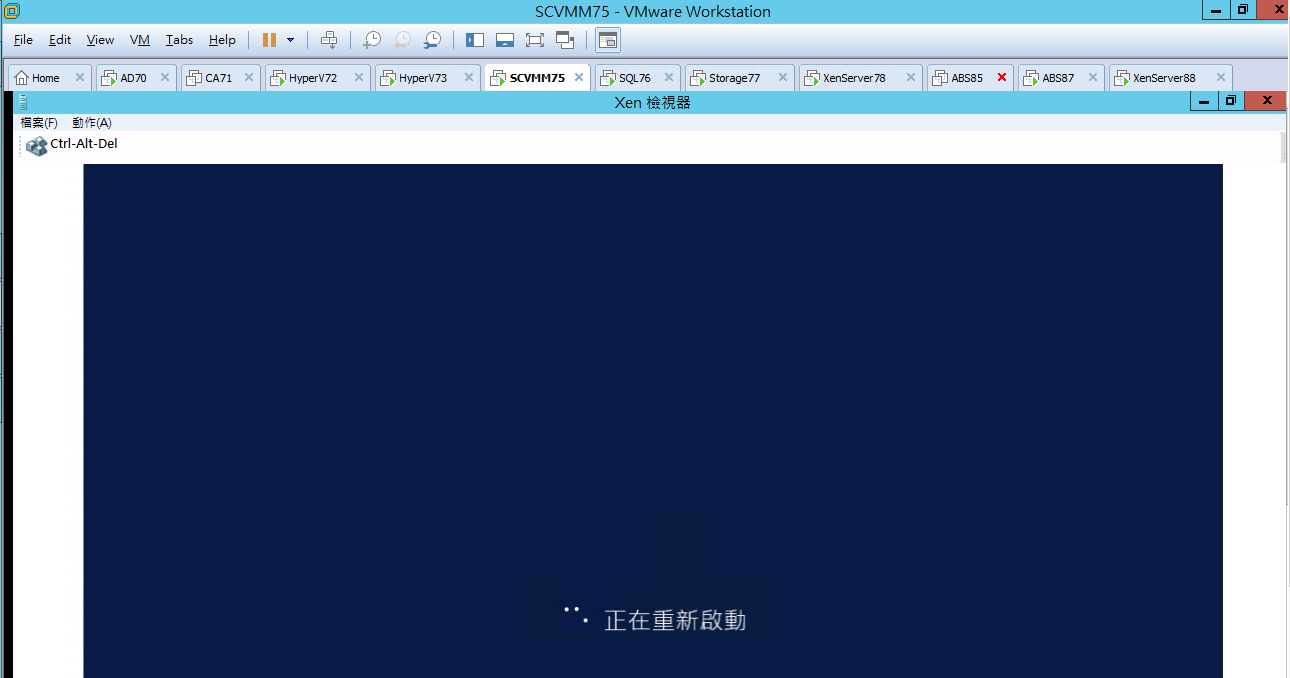

等候 重新開機

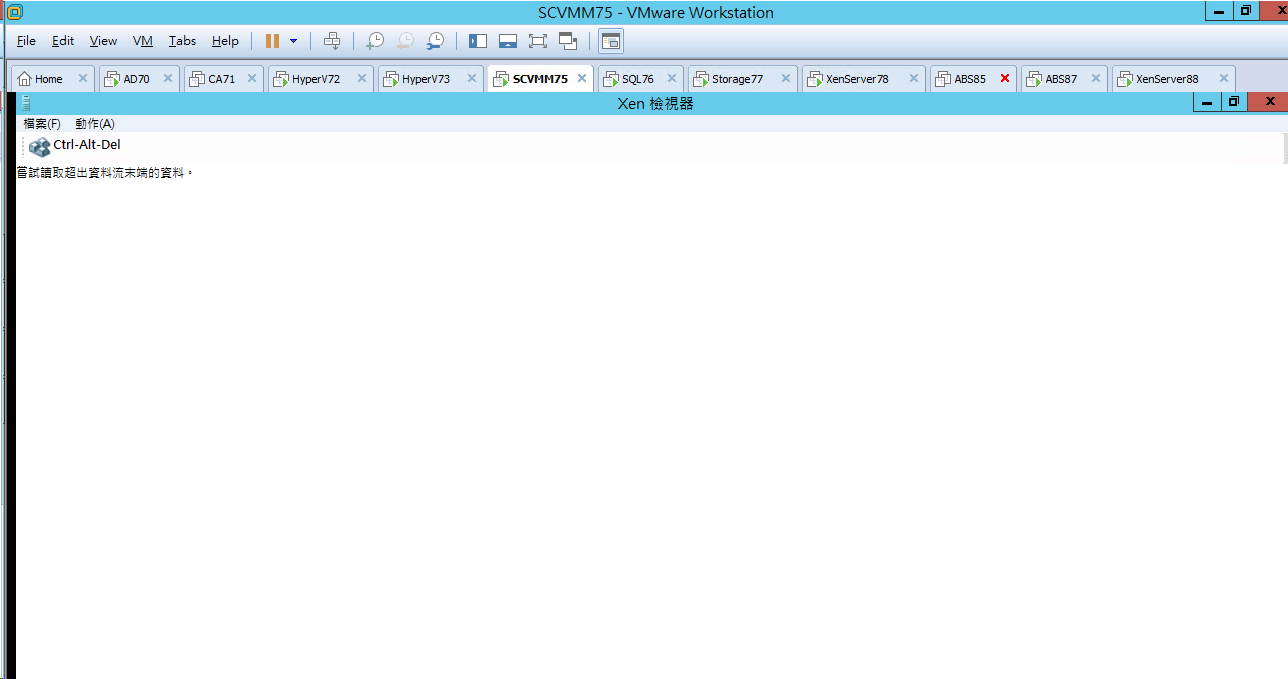

出現 嘗試讀取超出資料流末端的資料

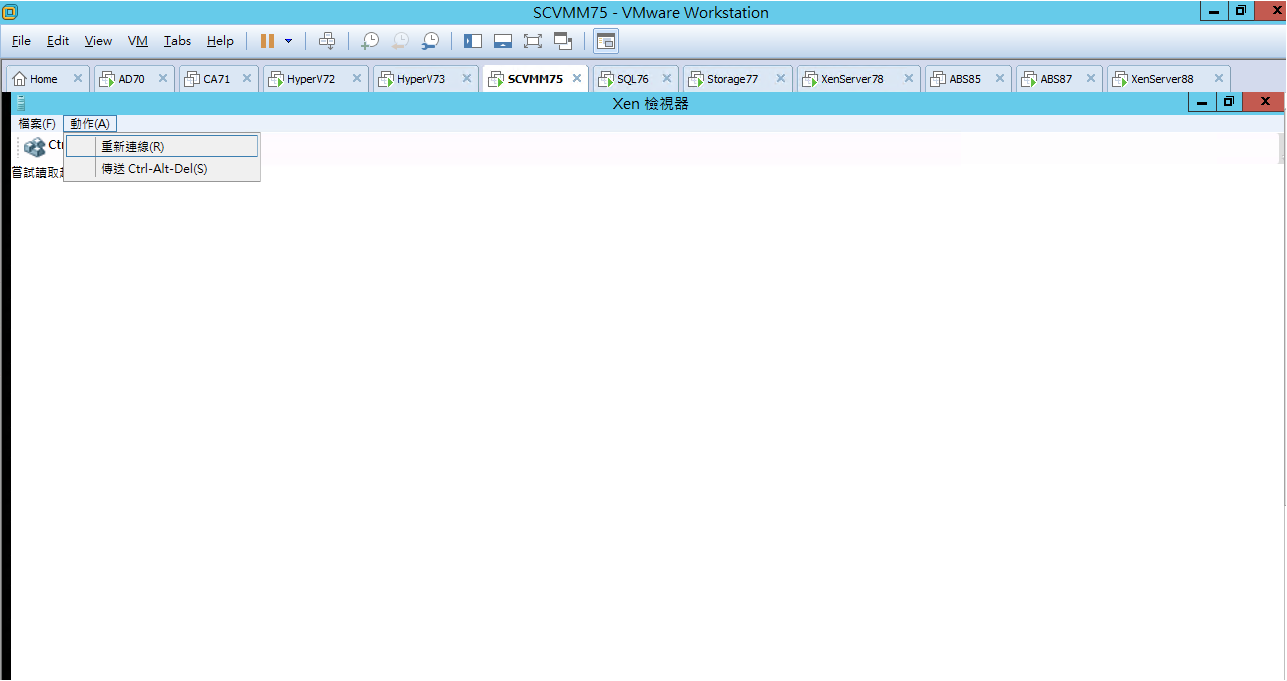

點選 動作 (重新連線)

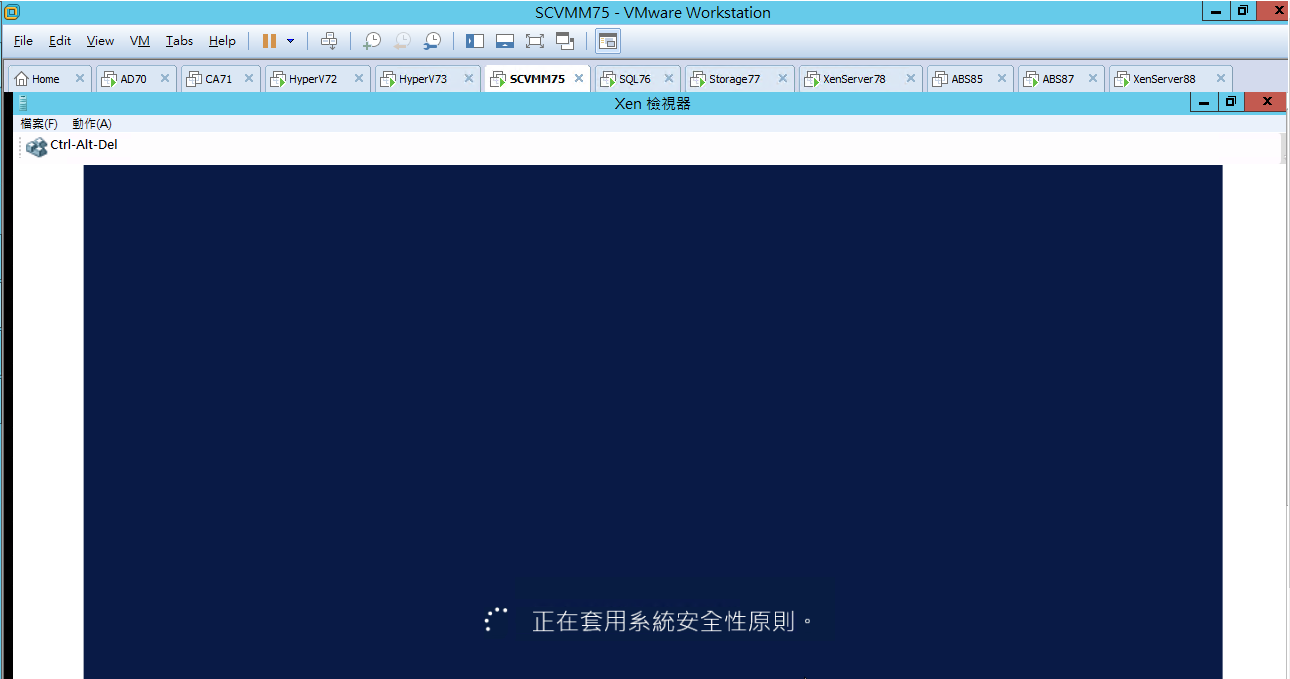

等候 正在套用系統安全規則

點選 Ctrl-Alt-Del
[ Ps.(目前已加入 Keycats.com 網域) ]

[ 檢查 Active Directory 確認 VMUser03 已加入網域控制站 ]
開啟 AD70.Keycats.com (網域控制站)
點選 Keycats.com

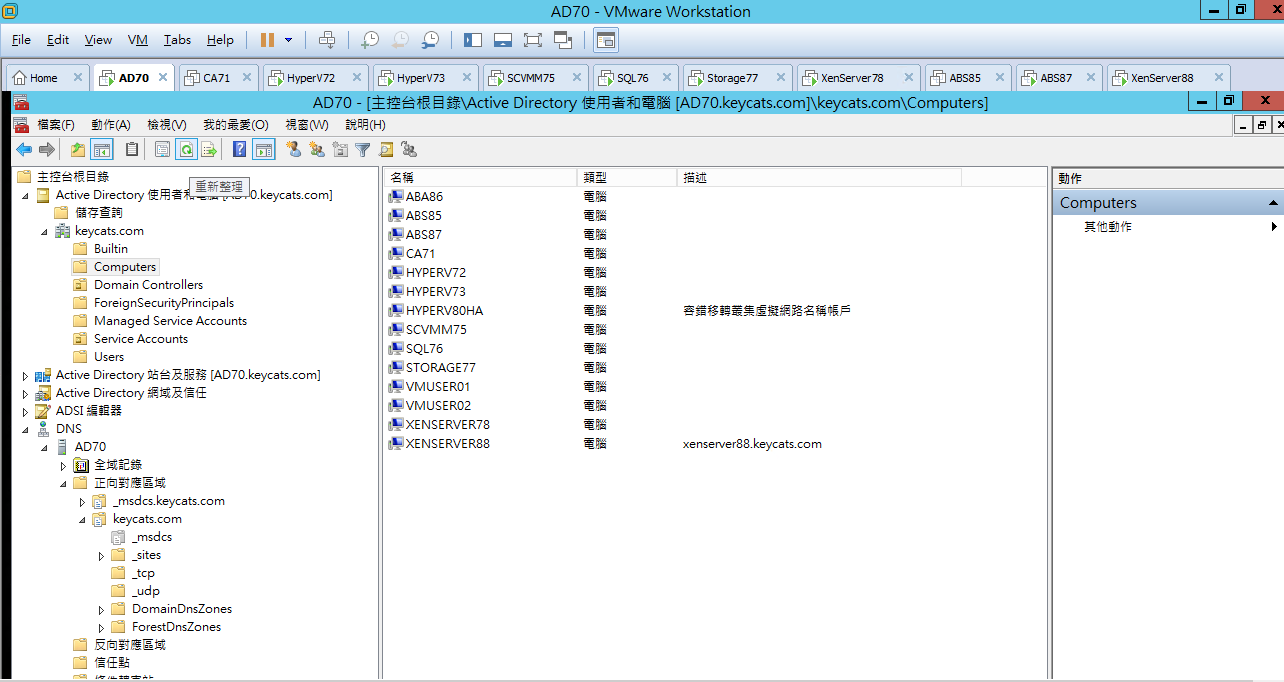

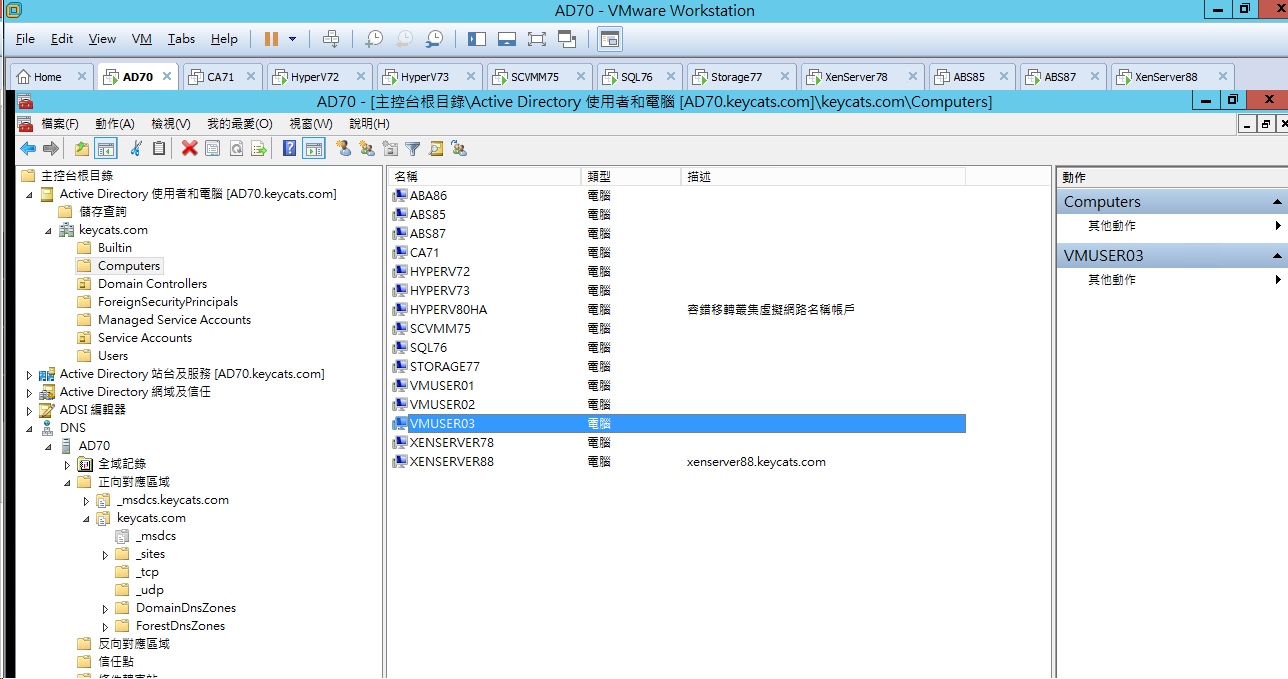

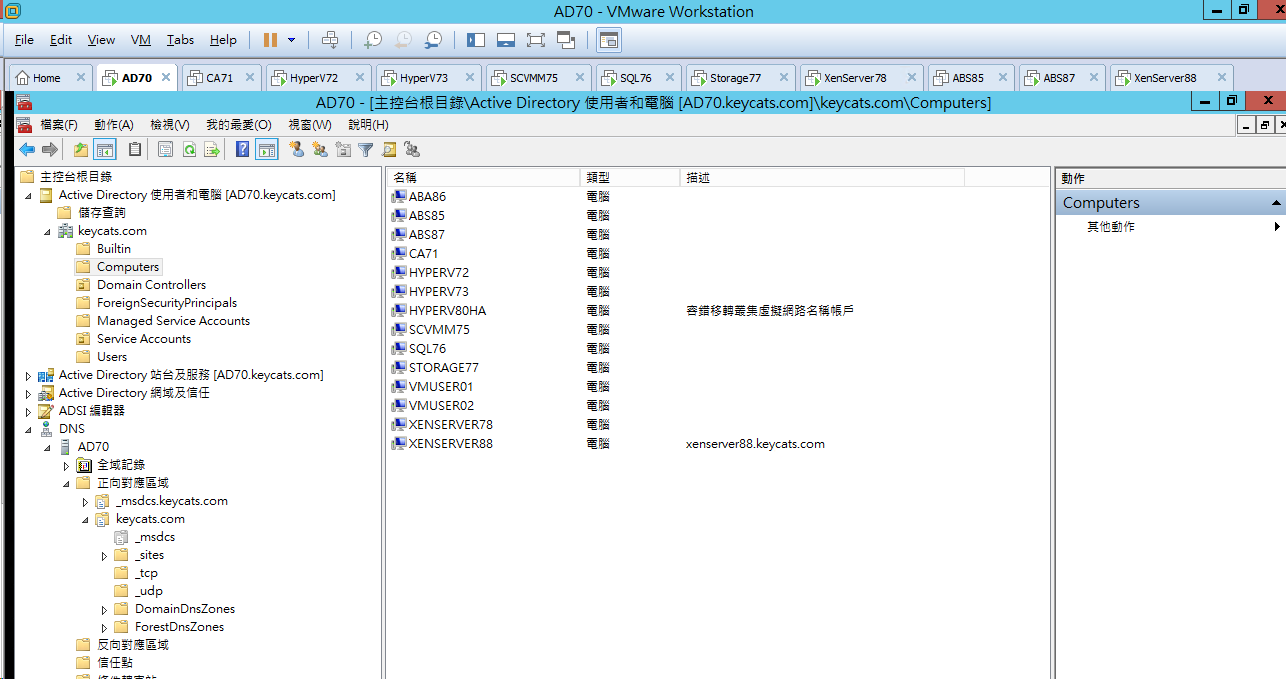

點選 Computers
[ Ps.(尚未加入 VMUser03) ]

點選 重新整理

出現 VMUser03 (電腦)

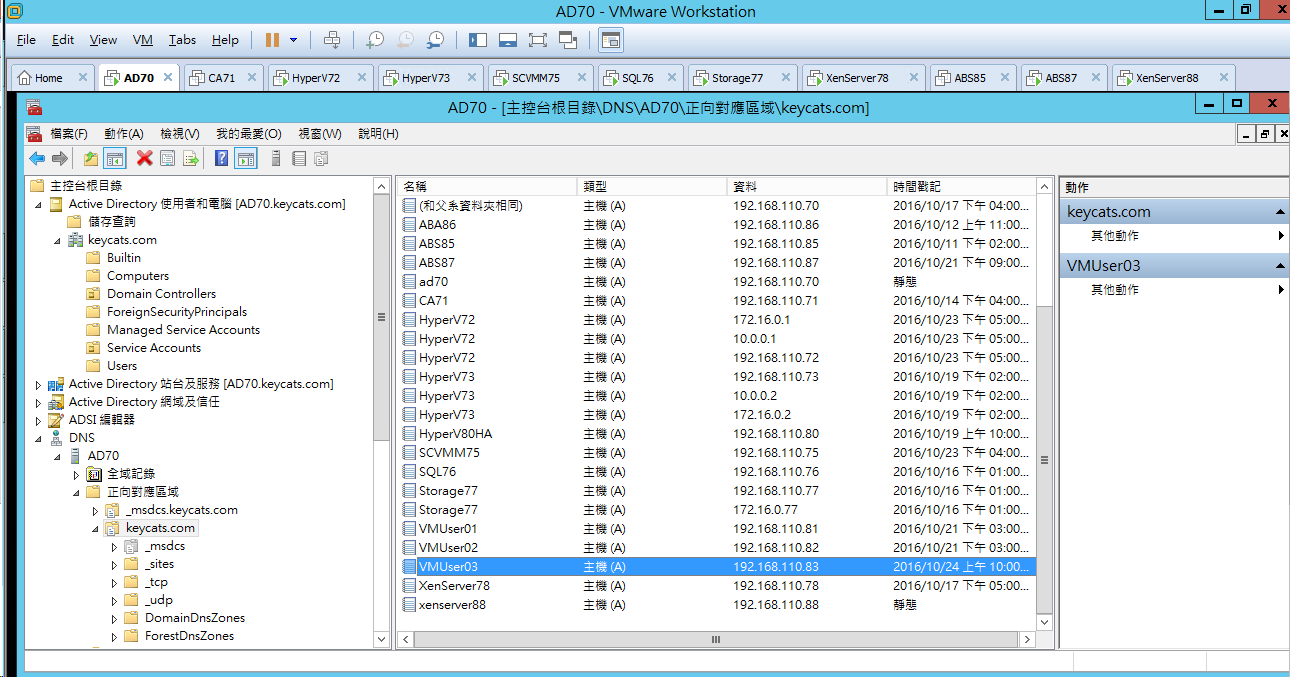

點選 DNS
點選 正向對應區域
點選 Keycats.com
[ Ps.(尚未加入 VMUser03) ]

點選 重新整理

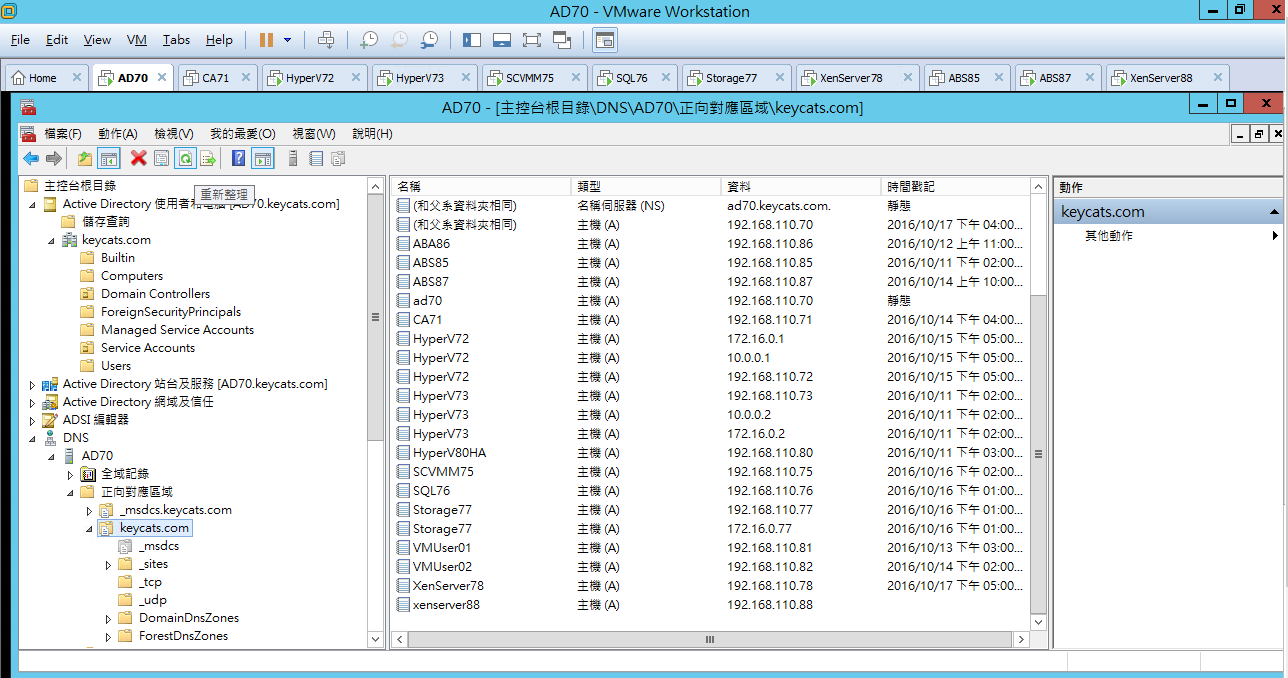

出現 VMUser03 主機(A) (192.168.110.83)

[ 登入 VMUser03 伺服器主機 ]

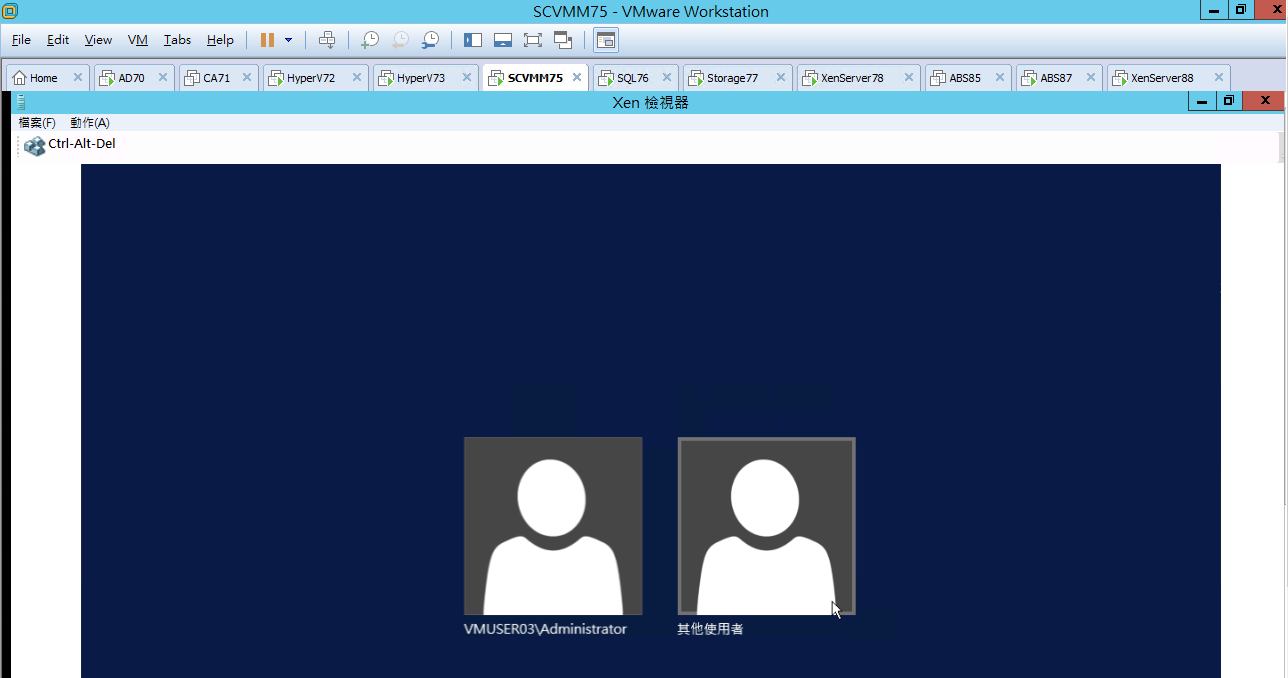

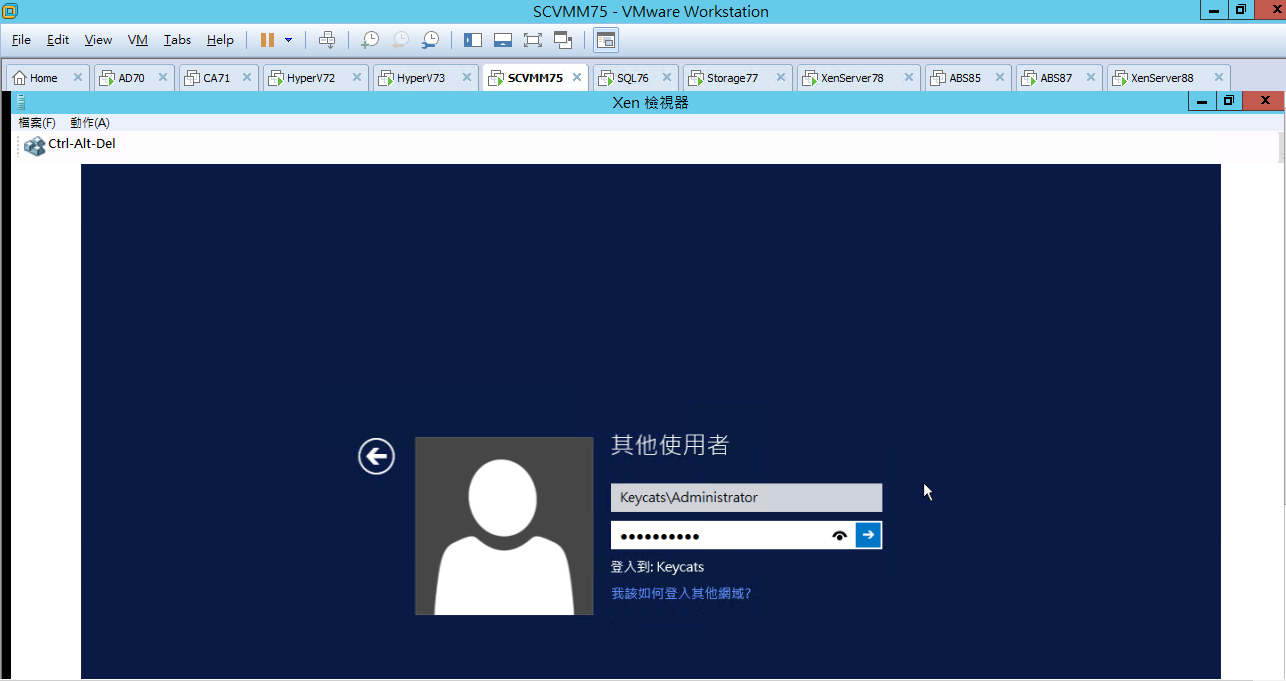

點選 其他使用者

輸入 keycats\administrartor (Password)
點選 Enter

等候 準備中

等候 正在開啟中

確認 已加入網域

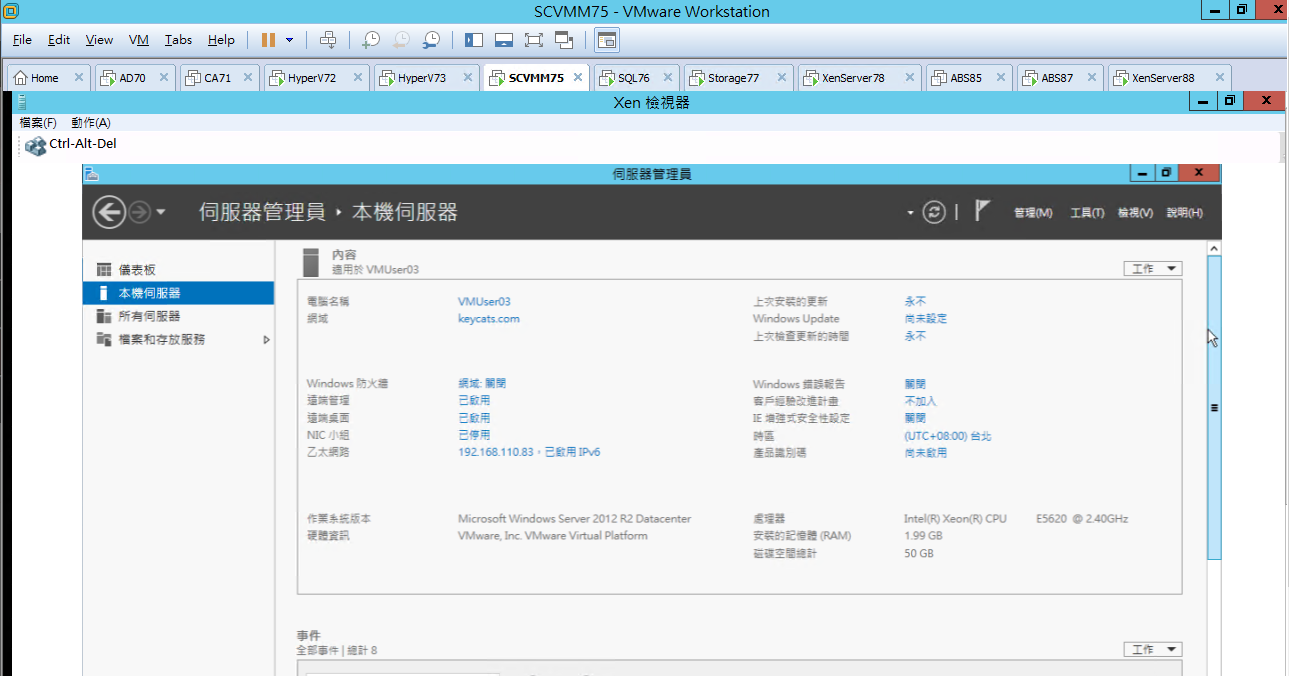

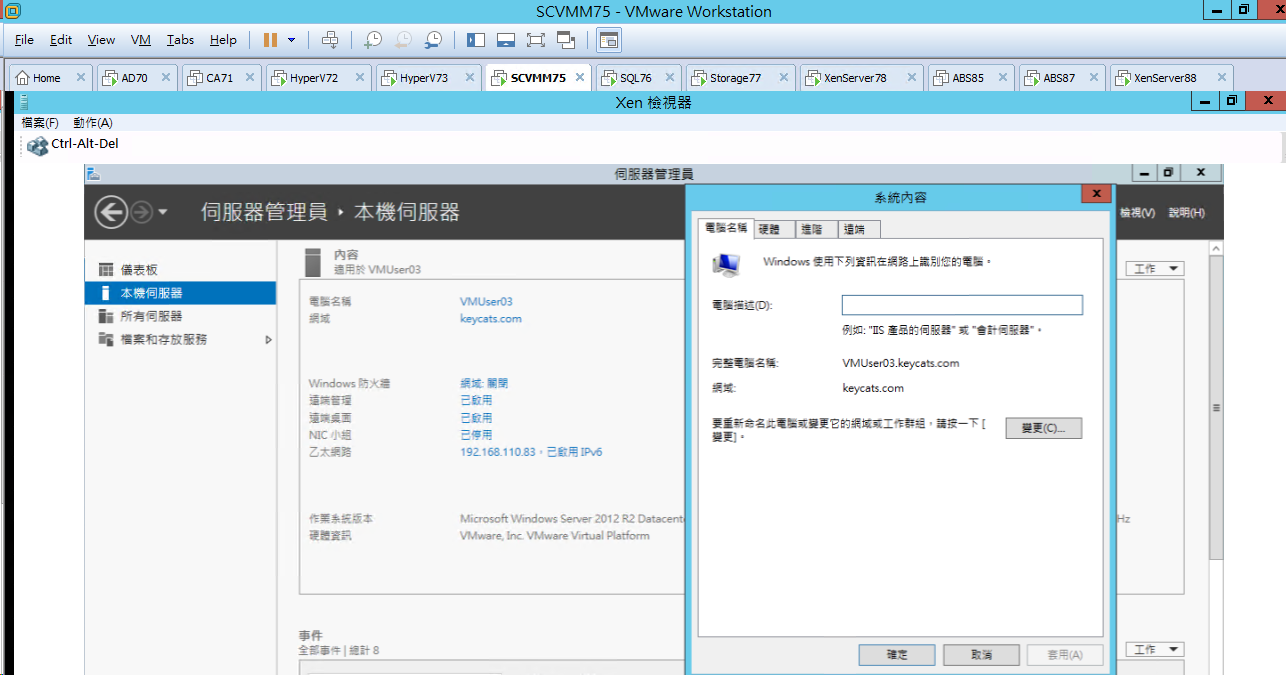

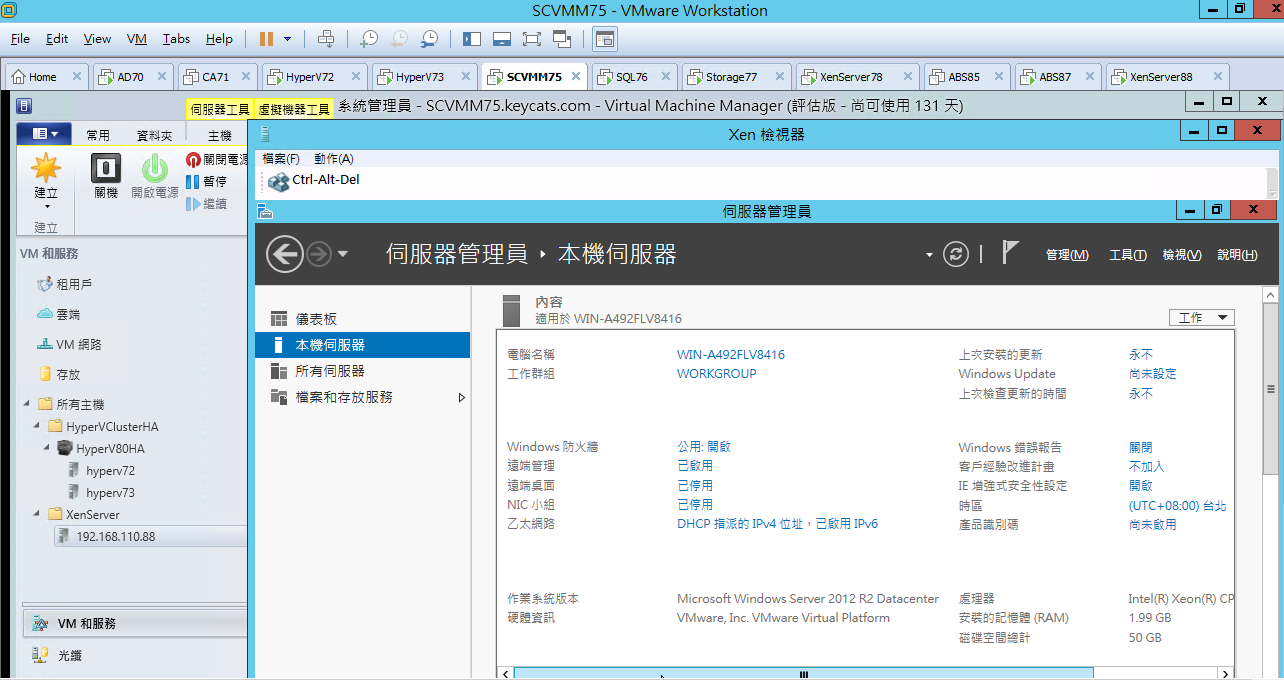

點選 本機伺服器

確認 電腦名稱為 VMUser03
確認 網域為 keycats.com

確認 已連結 AD70.keycats.com (網域控制站)
